Опытный электрик с первого взгляда определит класс напряжения проходящей линии электропередач, и для него данная статья будет бесполезна. Да и простой читатель спросит, зачем это мне? Ответ простой: для вашей же безопасности. Ведь ситуации в жизни бывают разные, а вдруг, находясь на прогулке или рыбалке (охоте), вы окажетесь вблизи линии электропередач. И здесь как раз пригодятся знания безопасного расстояния до ВЛ (воздушные линии электропередачи) различного класса напряжения.

Допустимые расстояния согласно нормативным документам

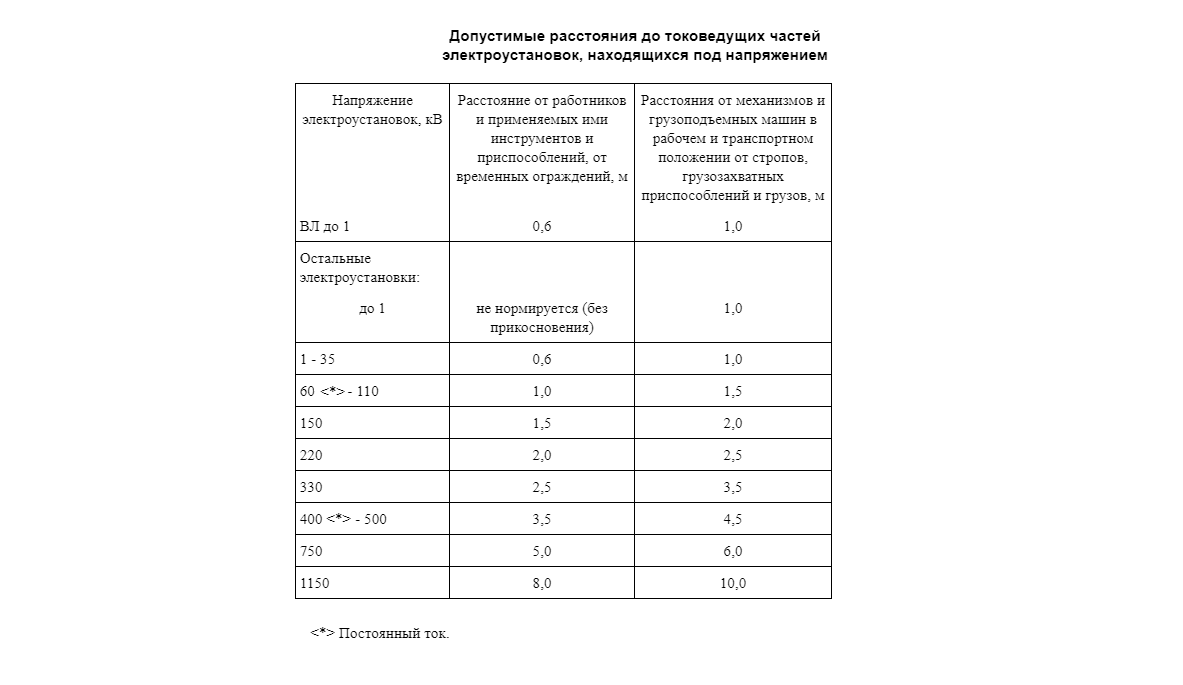

Обратившись к технической документации, а именно к Правилам по охране труда при эксплуатации электроустановок (редакция приказа Минтруда России от 19.02.2016 №74н), в издании можно найти таблицу под номером «1», где четко прописано расстояние до токоведущих частей электроустановок, которые находятся под напряжением.

Итак, с допустимыми расстояниями вроде бы все понятно, теперь осталось разобраться какого класса напряжения линия перед вами.

Определение по изоляторам и количеству проводов

ВЛ 0,4 кВ

Самым простым и наглядным способом является определение напряжения по используемому типу изоляторов. Итак, давайте начнем с линий электропередач с самым низким напряжением в 0,4 кВ (400 Вольт). Такие линии вы встретите в любом городе, поселке, хуторе, селе, ауле и т. д., где есть свет.

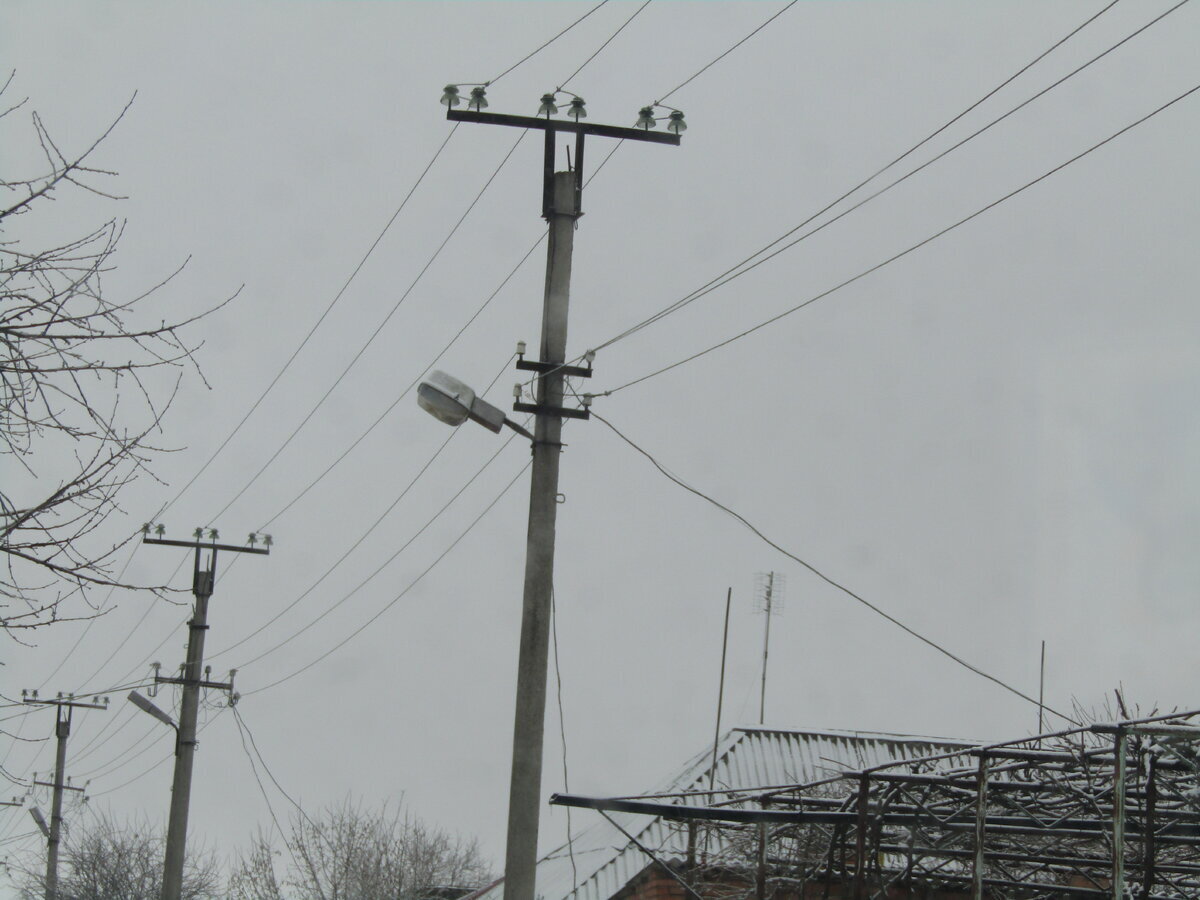

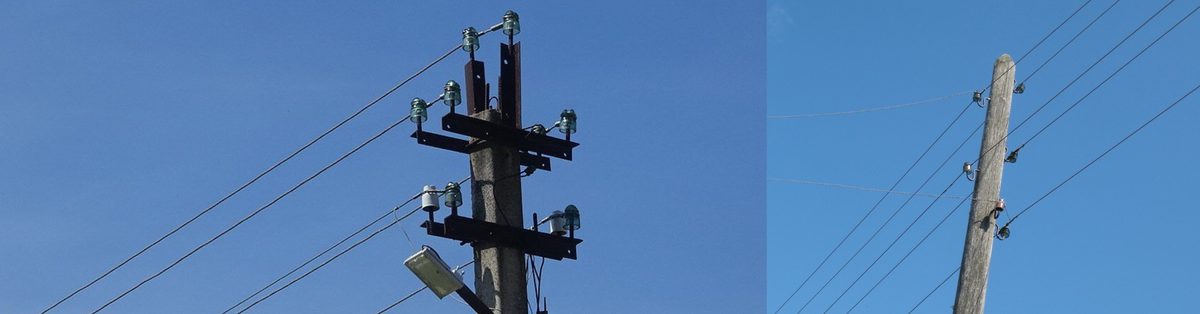

Изоляторы (всегда штыревого типа) таких ВЛ самые маленькие и выполняются либо из фарфора, либо из прозрачного стекла. При этом количество проводов на опоре минимум 4, в некоторых случаях (когда по тем же столбам прокинута линия уличного освещения) проводов может быть больше.

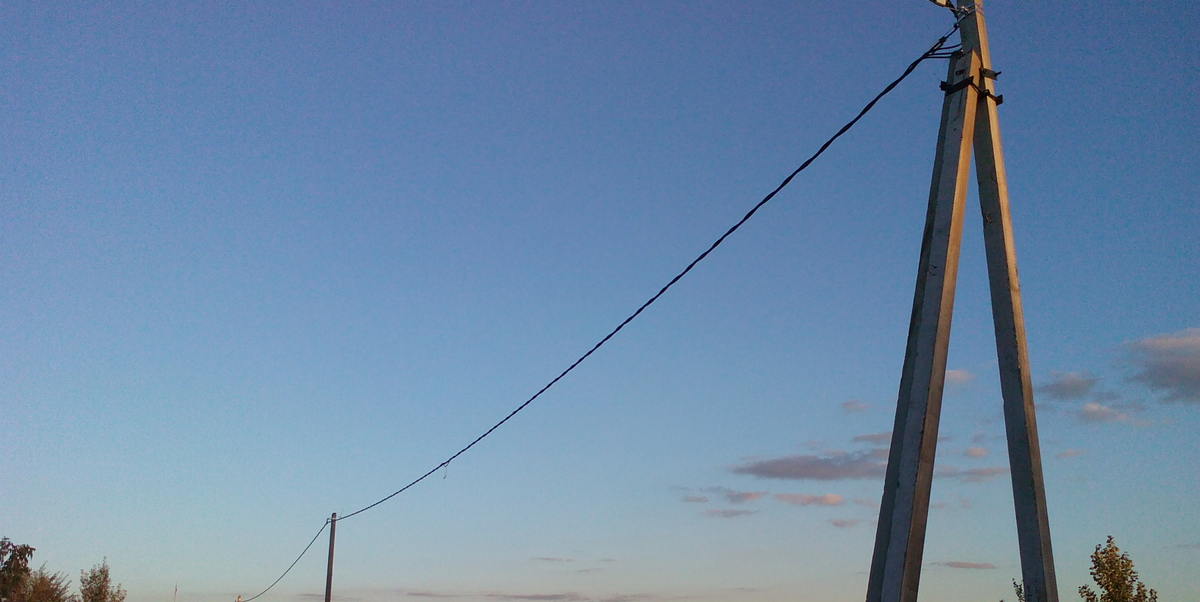

Так же сейчас активно используют СИП (самонесущий изолированный провод) и с ним ЛЭП 0,4 кВ выглядит так:

ВЛ 6-10 кВ

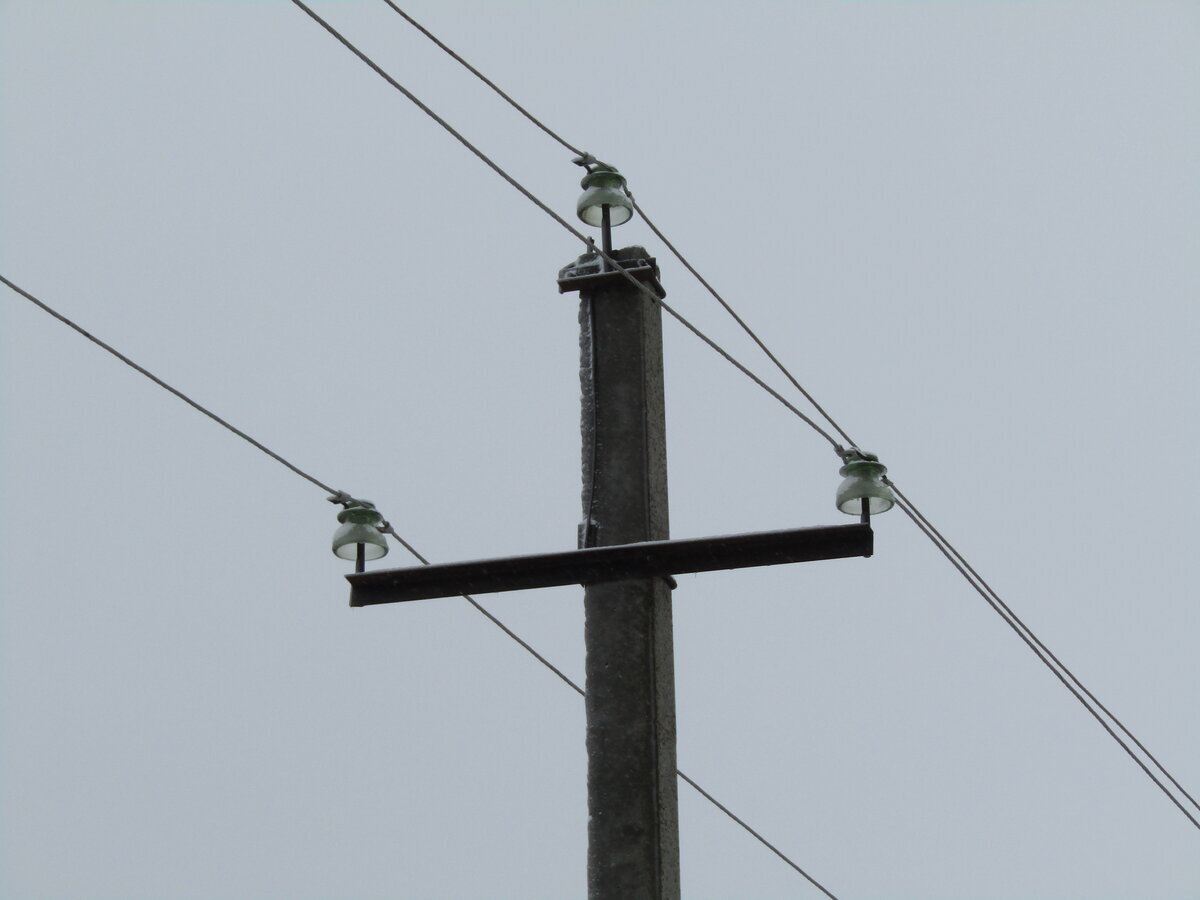

Итак, следующим классом напряжения являются ЛЭП 6-10 кВ, по визуальным признакам их отличить невозможно, поэтому рассмотрим мы их тоже вместе. Здесь изоляторы (так же штыревые) намного крупнее, чем в случае с 0,4 кВ, а на поворотных опорах уже можно встретить подвесные изоляторы. Материал изготовления стекло и фарфор. И на таких опорах вы увидите всего три провода.

Допустимое расстояние до таких проводов составляет 0,6 метра.

Зачастую в целях экономии можно встретить совместный подвес проводов 0,4 кВ и 10 кВ и выглядит это так:

При этом охранная зона такой линии составляет 10 метров

ВЛ 35 кВ

На ВЛ 35 кВ уже в основном используются подвесные изоляторы (но можно встретить и штыревые, но больших габаритов) в количестве 3-5 штук в одной гирлянде. Количество проводов – три, на каждую фазу по одному проводу. Такие линии уже реже заходят непосредственно в город, в основном они заканчиваются на узловых (либо тупиковых) подстанциях. Допустимое расстояние до токоведущих частей так же равно 0,6 метрам.

Охранная зона 15 метров.

ВЛ – 110 кВ

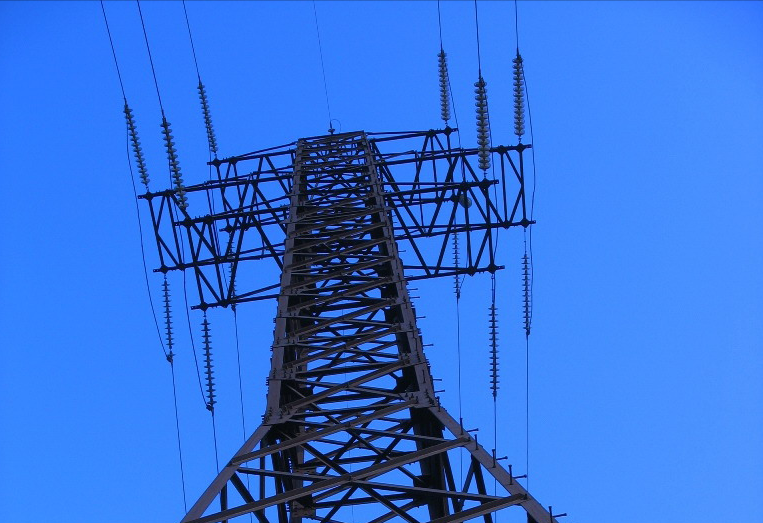

В таких типах ВЛ применяются исключительно подвесные изоляторы, которые собираются в гирлянду в количестве от 6 штук. Минимально допустимое расстояние 1 метр.

Охранная зона 20 метров.

ВЛ – 150 кВ

Число подвесных изоляторов в одной гирлянде равно 8-9 штук. Минимально допустимое расстояние 1,5 метра.

ВЛ -220 кВ

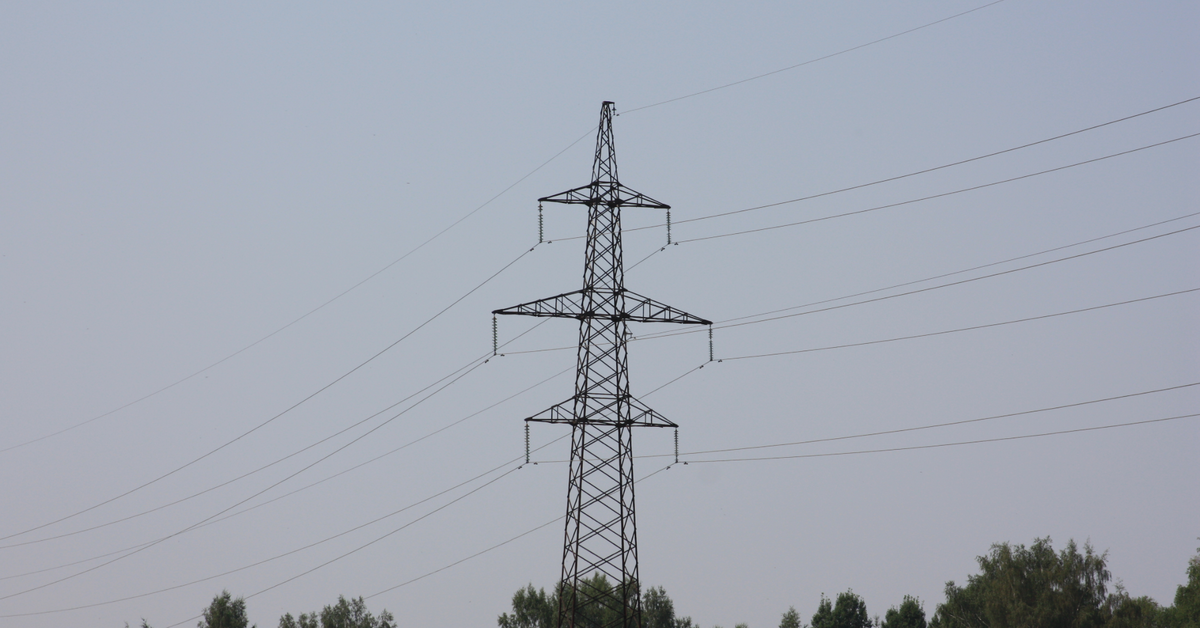

ЛЭП 220 кВ могут иметь значительные конструктивные различия, количество изоляторов от 10 до 40 штук (по 20 штук в одной группе). Но при этом фаза при таком напряжении всегда передается по единичному проводнику. Охранная зона линии равна 25 метрам, минимально допустимое расстояние 2 метра.

Итак, высоковольтные линии, в которых одна фаза передавалась по одному проводу, остались позади, теперь количество проводов на одну фазу будет расти.

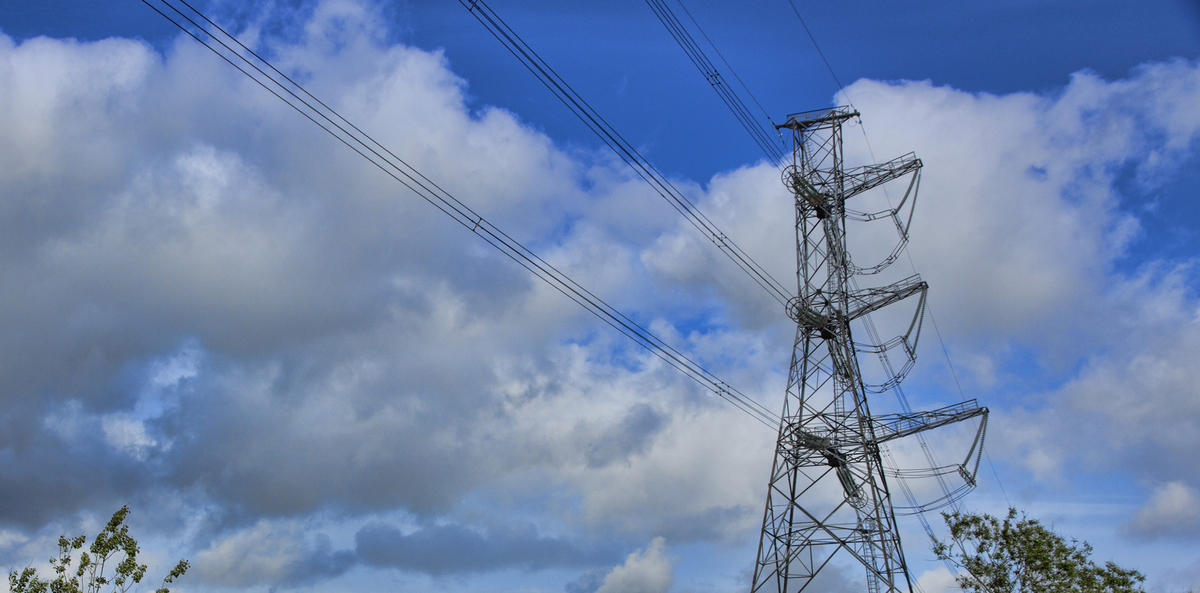

ВЛ – 330 кВ

В этом случае количество изоляторов в одной гирлянде начинается от 14 штук, а на каждую фазу приходится два проводника. При этом охранная зона ВЛ увеличивается до 30 метров, минимально допустимое расстояние равно 3,5 метра

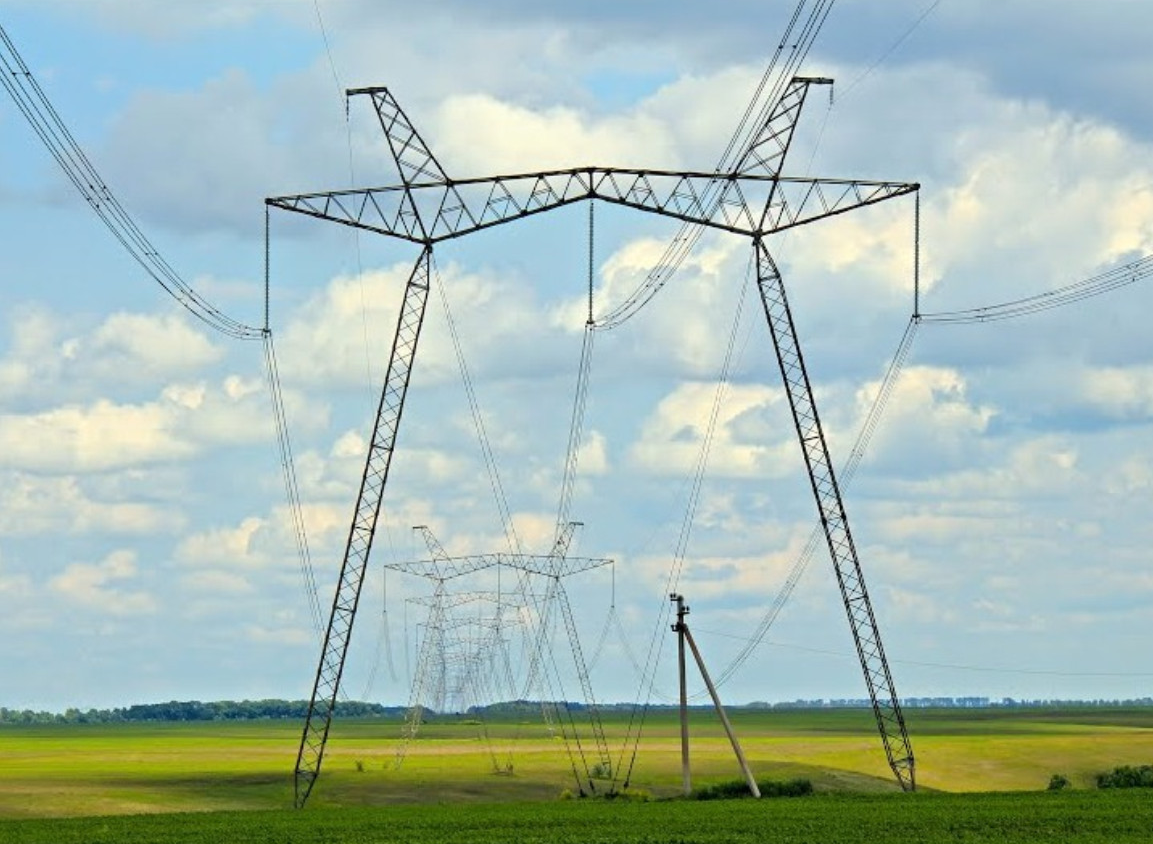

ВЛ - 500 кВ

От 20 подвесных изоляторов в одной гирлянде, каждая фаза расщеплена на три провода, охранная зона увеличивается до 30 метров

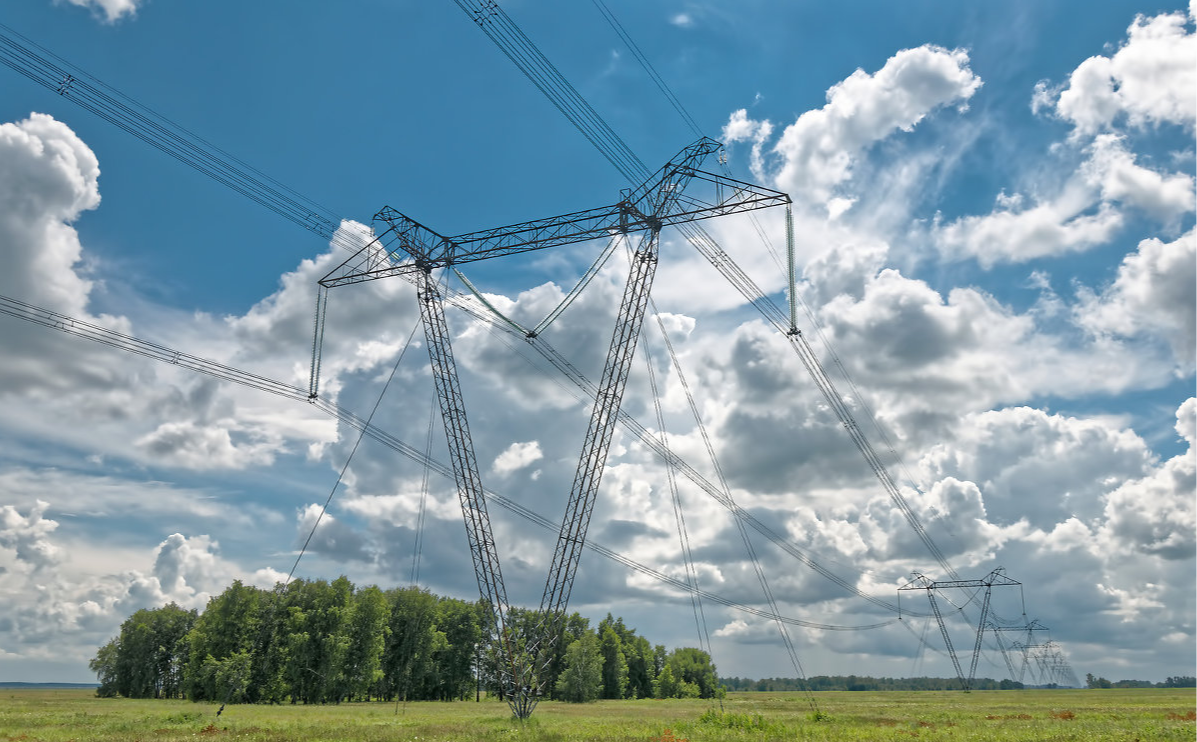

ВЛ – 750 кВ

В одной гирлянде уже находится от 20 изоляторов, а каждая фаза расщеплена либо на 4, либо на 5 проводов и соединены они квадратом или же кольцом. Охранная зона уже равна 40 метрам, а минимально допустимое расстояние уже составляет 5 метров.

В России есть так же линия 1150 кВ

Ни в одной другой стране нет высоковольтной линии на такое поистине колоссальное напряжение. В этом случае только одна фаза расщепляется на 8 проводников.

Примечание. Так как Россия необъятная страна и в разных климатических (а так же экономических) зонах использовались различные инженерные решения, то нельзя лишь по количеству изоляторов на все 100% быть уверенным в классе напряжения той или иной линии.

Заключение

Это все, что я хотел вам рассказать о том, как по внешнему виду определить класс напряжения ВЛ линии. Хочу лишь добавить от себя: "Не важно какая линия перед вами 35 или 750 кВ, запомните одно, чем дальше вы от линии тем в большей вы безопасности."
