Немного о топорах⁠⁠

Время прочтения не более четырех минут

Произвище "топор" получил вертолет Ми-8МТПР-1, как трансформацию индекса модификации.
Это вертолетный комплекс радиоэлектронной борьбы и разведки, оснащенный комплектом аппаратуры „Рычаг-АВ“.

Комплекс позволяет вести разведку и подавлять системы управления оружием противника, обеспечивая групповую защиту авиации и наземной техники. Отличительной особенностью является наличие в составе системы анализа и управления, которая обеспечивает анализ радиотехнических параметров принятых сигналов, самостоятельный выбор сигнала на подавление, управление сигналом помехи по частоте и направлению, запрет или разрешение выдачи помехи по совокупности параметров принятых сигналов, одновременное подавление нескольких сигналов противника, работающих в непрерывном, импульсном или квазинепрерывном режимах излучения.
Вычислительный комплекс имеет базу данных с информацией о различных средствах, представляющих угрозу для прикрываемых объектов. Компьютерная система сопоставляет сигнал от источника с сигнатурами сигналов, которые имеются в базе данных. При выявлении совпадения с сигналом угрозы сработывает система, которая подбирает для источника опасности наиболее эффективные помехи. Комплекс работает полностью в автоматическом режиме без вмешательства оператора.
Основа станций "Рычаг-АВ" — многолучевые антенные решетки. При формировании сигналов в станции используется цифровая обработка и запись радиосигнала, которая гарантирует устойчивый прием сигналов радиолокационных средств и их радиоподавление по всей зоне действия.

ТТХ (предположительные)
Вес оборудования: около 1,5 тонн
Диапазон рабочих частот: 5100… 10950 МГц
Сектор работы по углу места: 15 градусов
Сектор работы по азимуту: 15 градусов
Эквивалентная чувствительность, дБ/Вт минус 105-120
Энергопотенциал: 100 кВт
Дальность действия: 200 км по наземным целям и 400км по воздушным
Вид создаваемых помех: прицельные по частоте и направлению, заградительные по дальности, сопряженные со спектрами принимаемых сигналов
Максимальное количество одновременно подавляемых радиоэлектронных средств: до 8 в каждой полусфере.

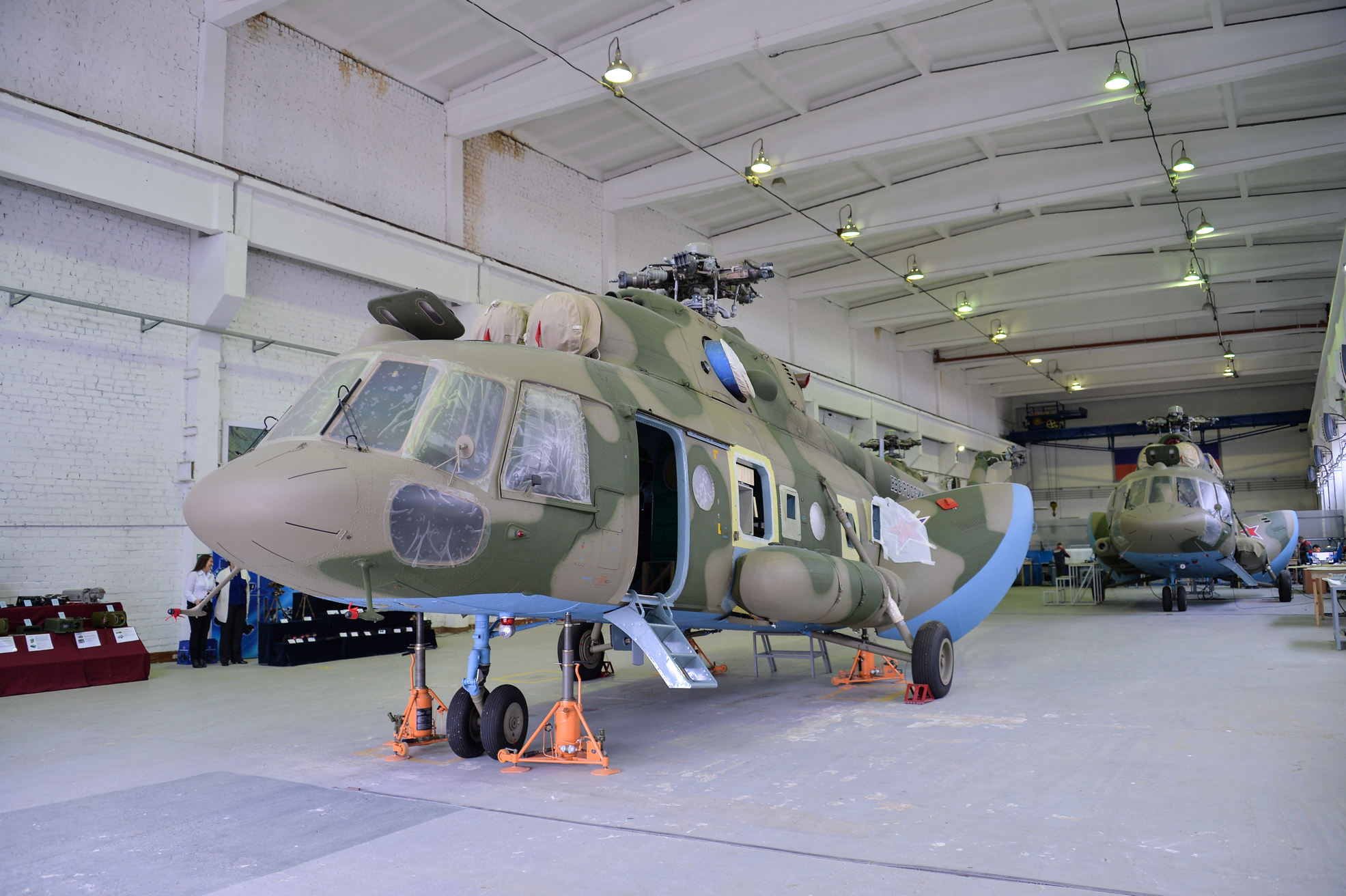

Сам вертолет представляет собой Ми-8МТВ-5-1 с грузовыми створками (без рампы) производства Казанского вертолетного завода.

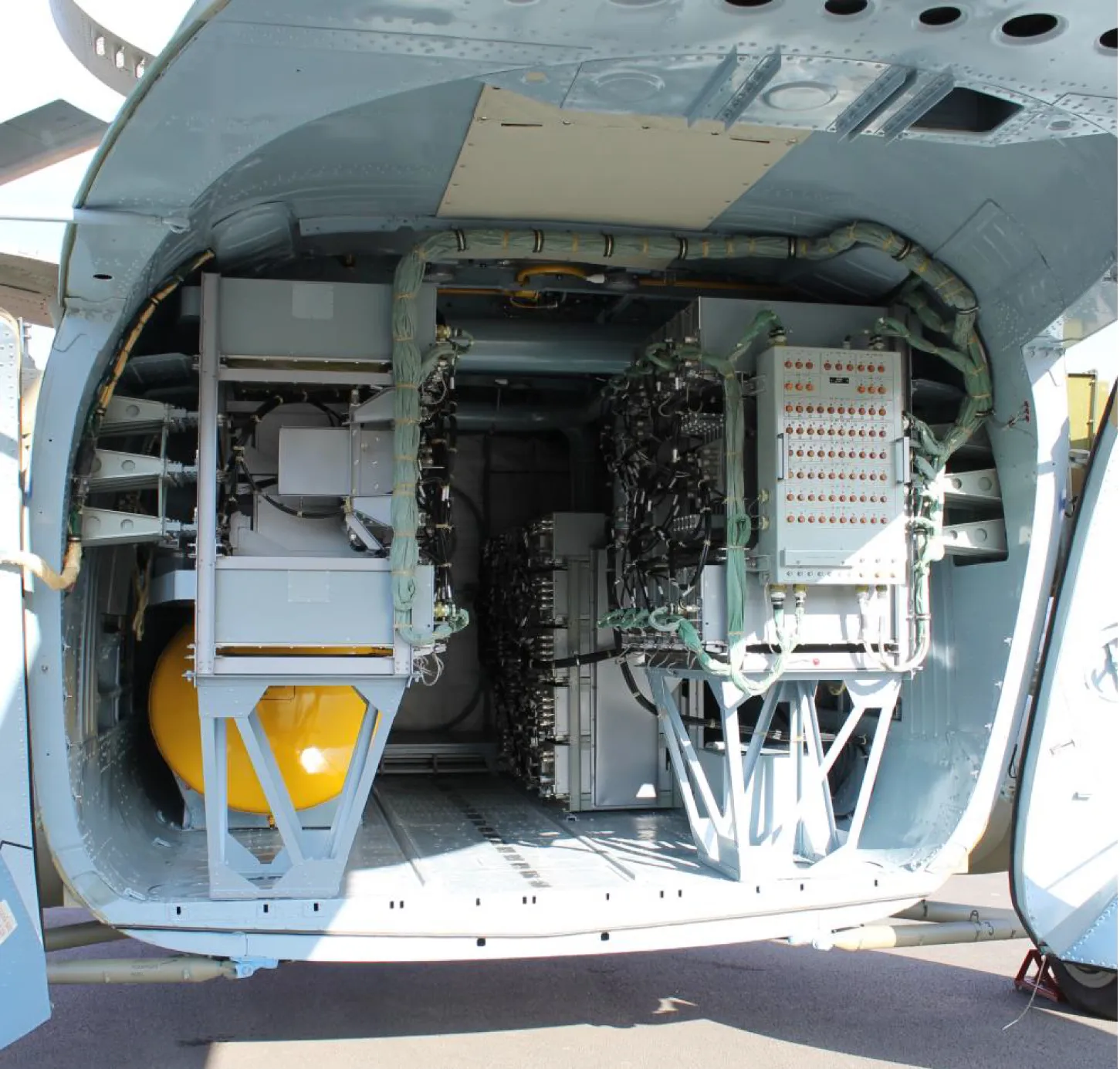

Отсек с аппаратурой отделен переборкой с дверью.

Напротив входа в вертолет размещается автоматизированное рабочее место оператора:

Вертолет не имеет вооружения и бронирования. Средства защиты составляют лишь устройства для отстрела тепловых ловушек, размещенные по обоим бортам за основными стойками шасси. Передающие антенны смонтированы по левому и правому бортам возле грузовах створок.

Приемные антенны смонтированы практически заподлицо с внешней обшивкой

Первые два прототипа были иготовлены путем переоборудования Ми-8МТПБ, постановщика помех с аппаратурой "Бизон" в 2010 году.

Монтаж радиоэлектронного оборудования осуществляется на Казанском оптико-механическом заводе.

В эксплуатации находится около 16-ти комплексов.

На данный момент в активной разработке находится усовершенствованный комплекс "Рычаг-АВМ", который будет устанавливаться на Ми-8АМТШ Улан-Удэнского авиационного завода.
Первоначально заявлялось что первые "Рычаг-АВМ" будут поставлены в 2017 году, однако данные о нем на сегодня отсутствуют.

По данным из открытых источников.
