Не работает Интернет на Samsung'ах⁠⁠

Были времена, когда отсутствие Интернета или сети в целом, говорило о какой-то явной проблеме с аппаратом. Сейчас же, большая часть телефонов, которую ко мне приносят с этой проблемой, стараюсь не брать на диагностику, потому что не известно в каком районе города сегодня у нас устарело оборудование.

Напишу о паре случаев, когда действительно ремонт был необходим и он помог

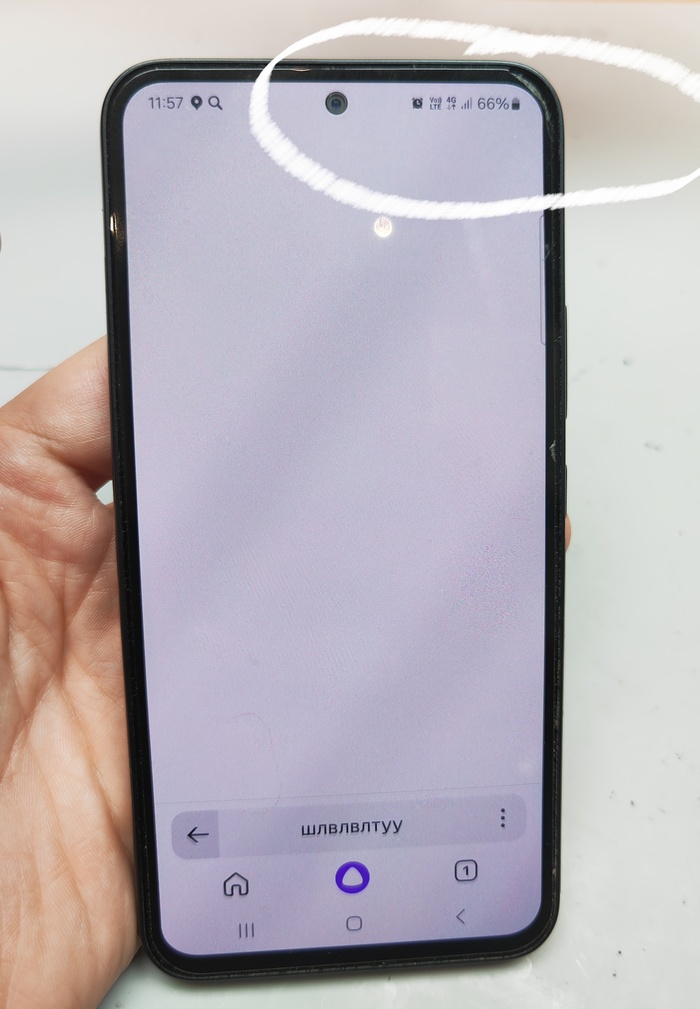

Samsung A54 – не работает Интернет, хотя показываает полную шкалу.

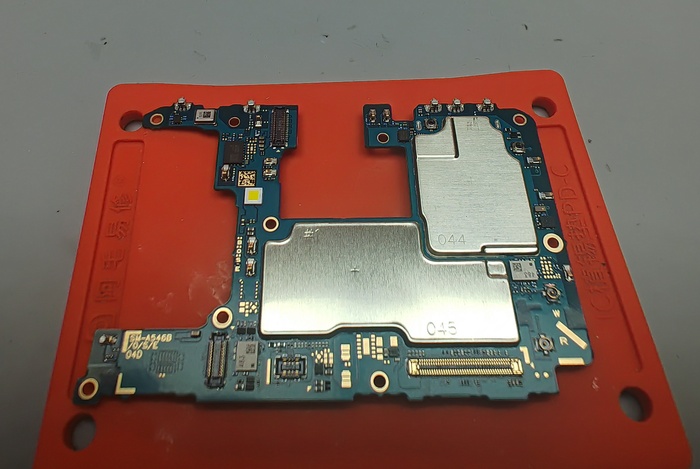

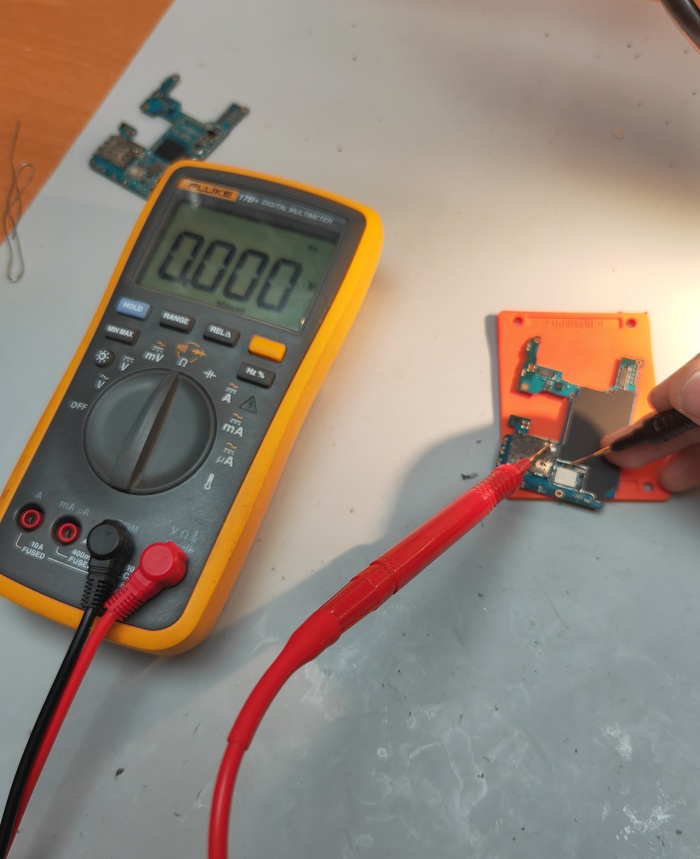

Вытаскиваю материнскую плату из телефона и произвожу замеры по линиям питания, вокруг интересующей нас микросхемы

Обнаруживается короткое замыкание на микросхеме усилителя мощности сигнала QM77098B

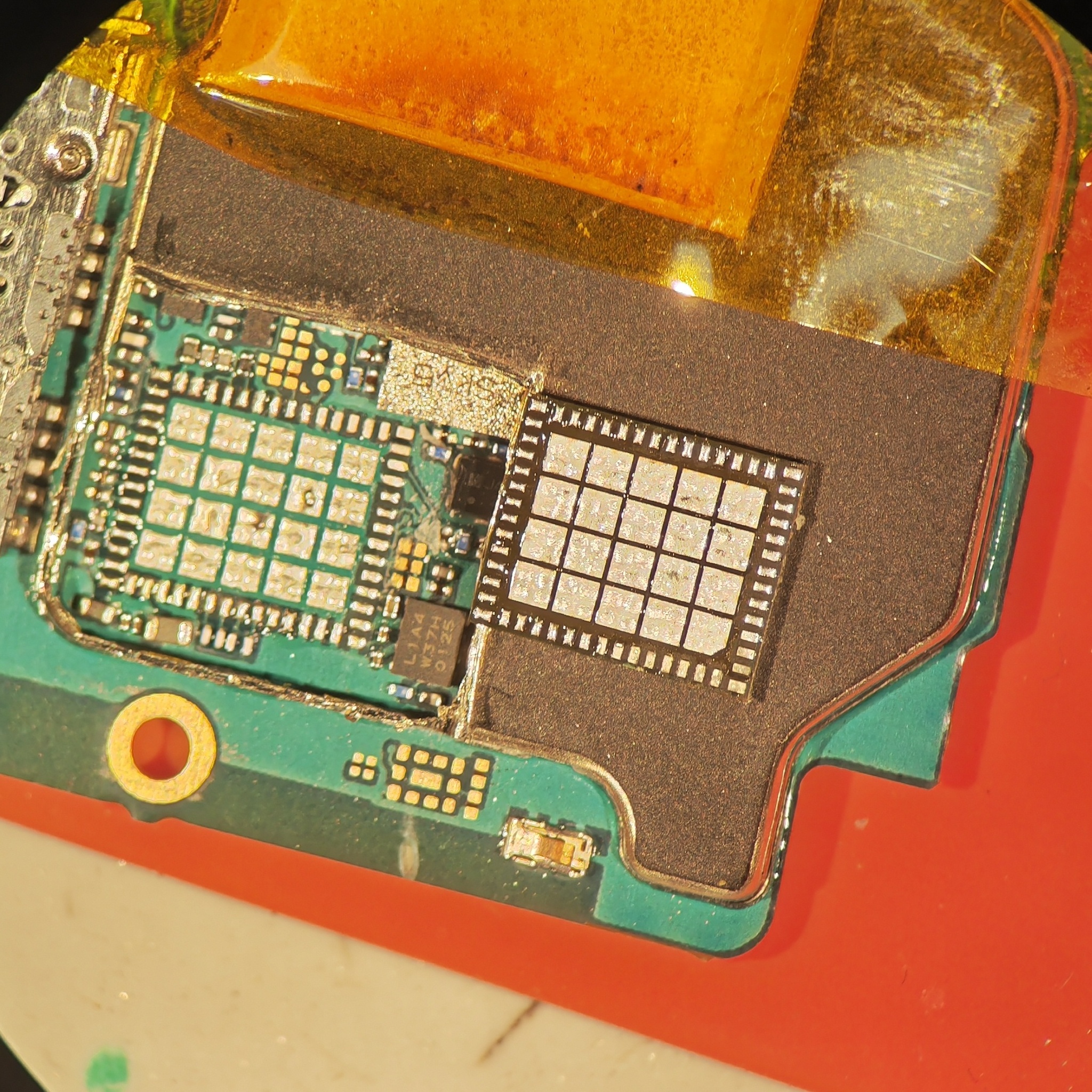

Выпаиваю микросхему, чтобы убедиться в ее неисправности

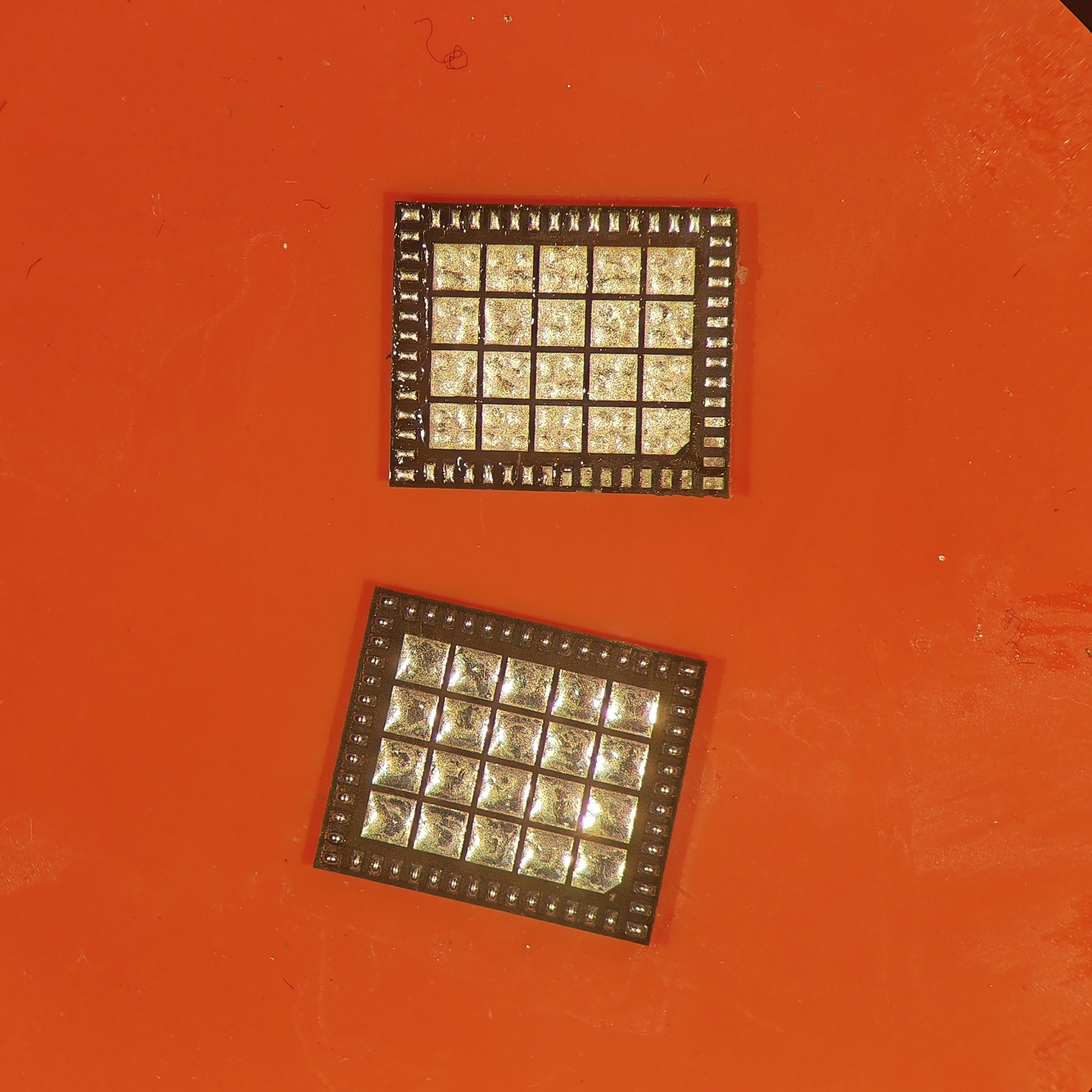

Беру донорскую микросхему и накатываю шарики из свинцового припоя на все контакты

Припаиваю новую микросхему на плату

И проверяю результат. Интернет появился

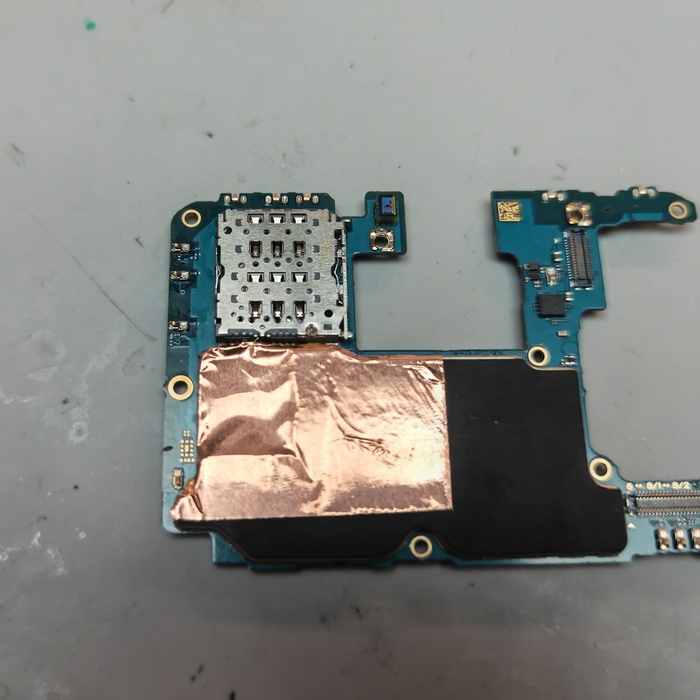

Приклеиваю медную фольгу сверху

И телефоном можно дальше пользоваться

Далее Samsung S22, который перестал звонить. Его отнесли в какой-то сервис, там сказали, что очень много воды было, они заказали нижнюю субплату с разъемом зарядки, попробовали ее поменять, но он все так же не видит сеть.

Дальше он попал ко мне, начинаю проверять.

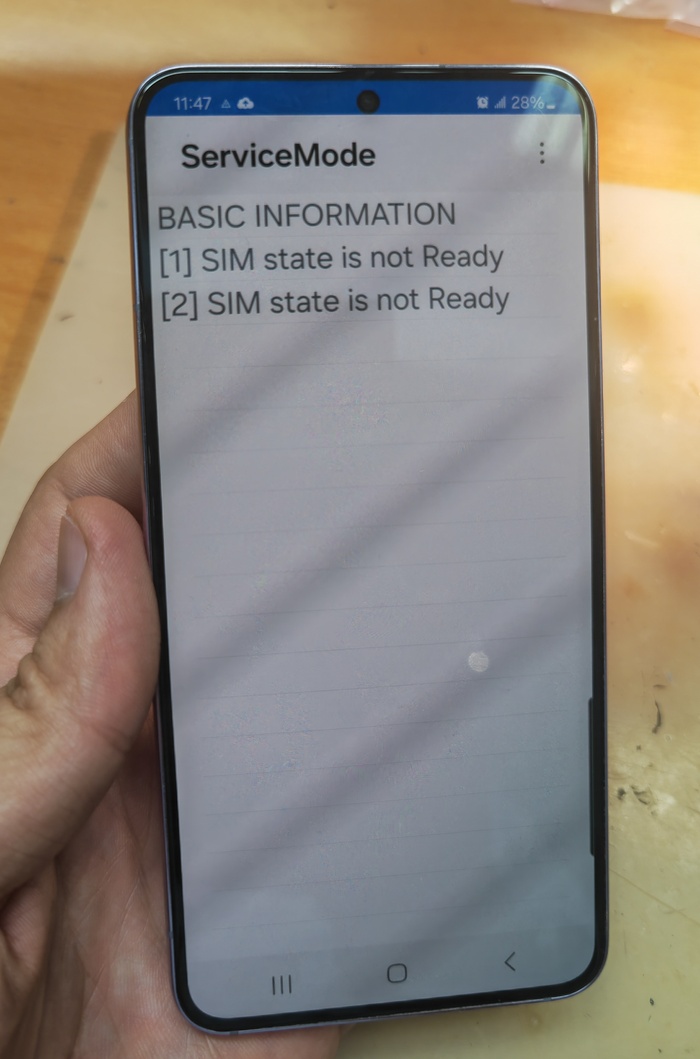

Действительно у телефона нет сети и даже не видит сим-карты

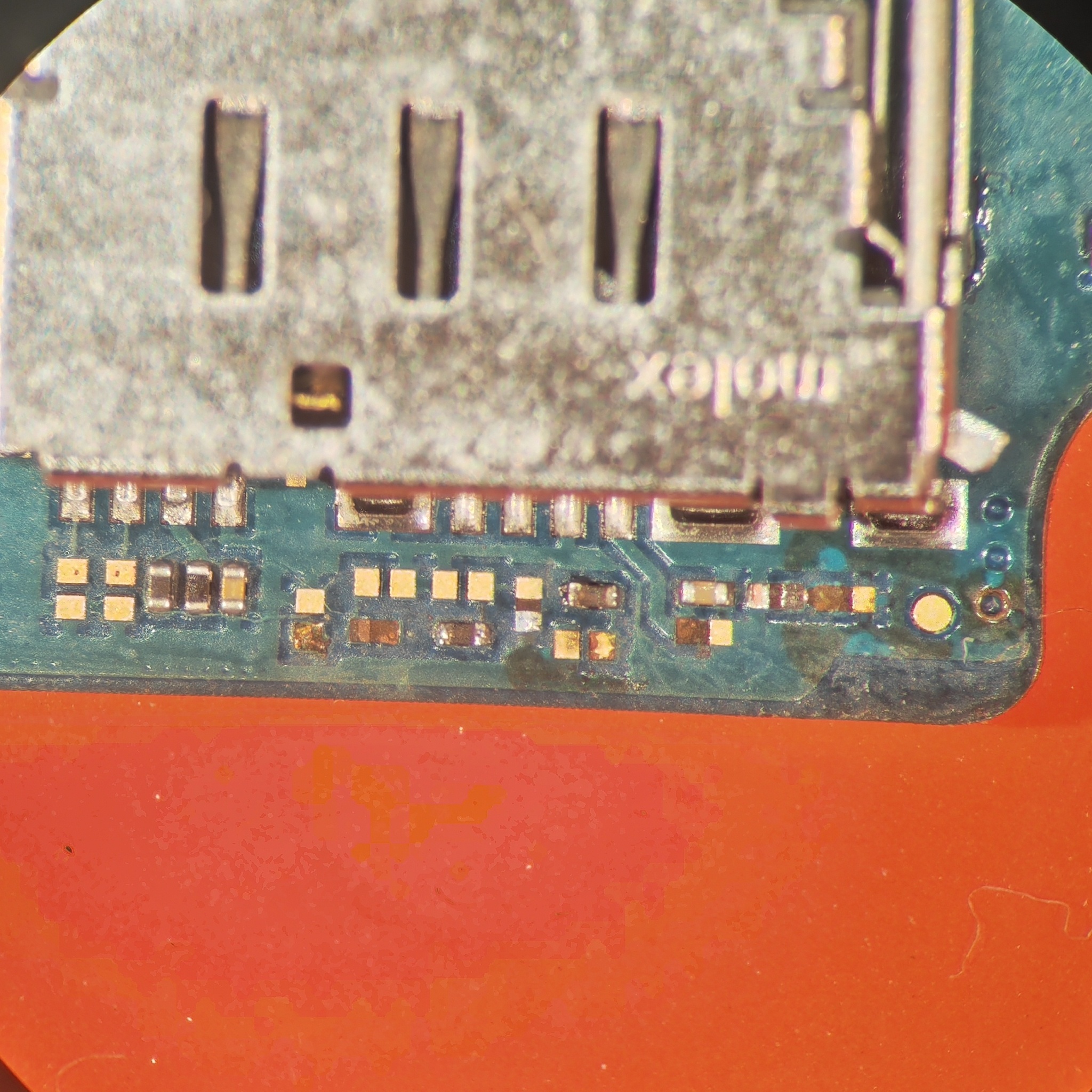

И действительно попала вода на нижнюю платку, а на ней располагается сим-коннектор и разъем зарядки.

Тут я даже зауважал ребят из сервиса, все правильно ведь говорят, молодцы: 2 попадания из 2

А дальше мне показывают плату, которую они поставили. И тут снова все четко: модель правильная, элементы на месте. Почему же на ней нет сети?!

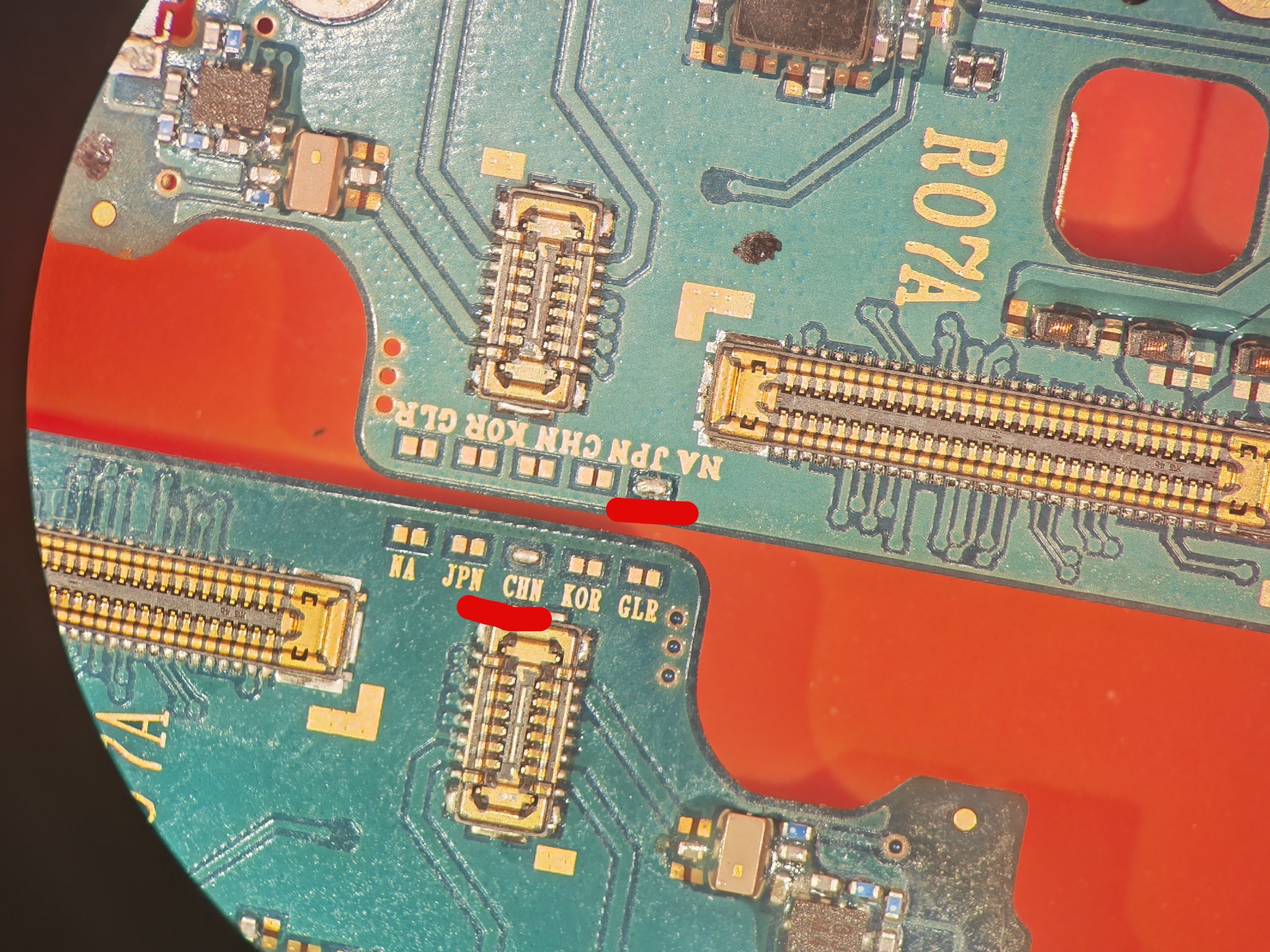

А все дело в ревизии субплаты. Самсунг для кучи рынков продает телефоны и у всех разные диапазоны частот. А на этих субплатах располагается несколько подстроечных антенн (это такие маленькие микросхемки), которые имеют свои адреса устройств, и они могут отличаться на разных ревизиях. В таких случаях, лучше восстанавливать то, что стояло изначально, чем потом героически искать потерявшуюся сеть на новой субплате.

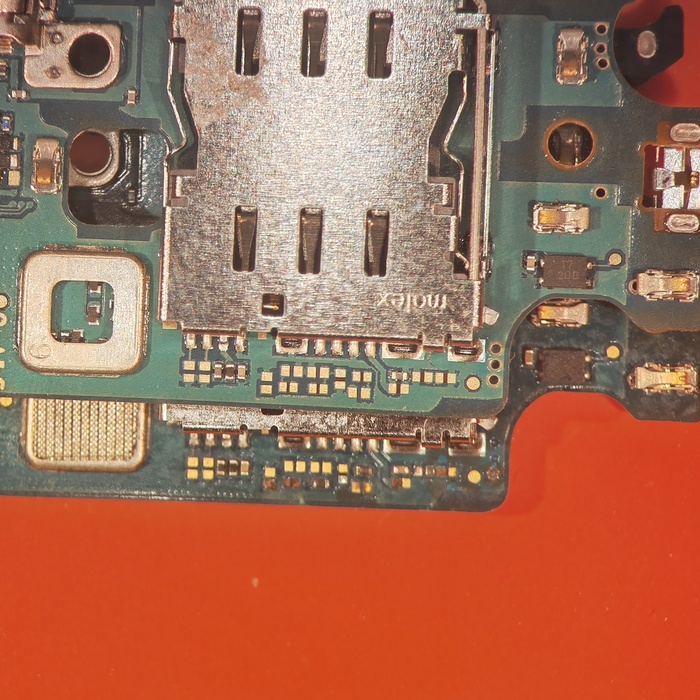

Немного отличается рассыпуха, но нам главное вызвонить отгнившие контакты

Вот так – 2 перемычки и все готово

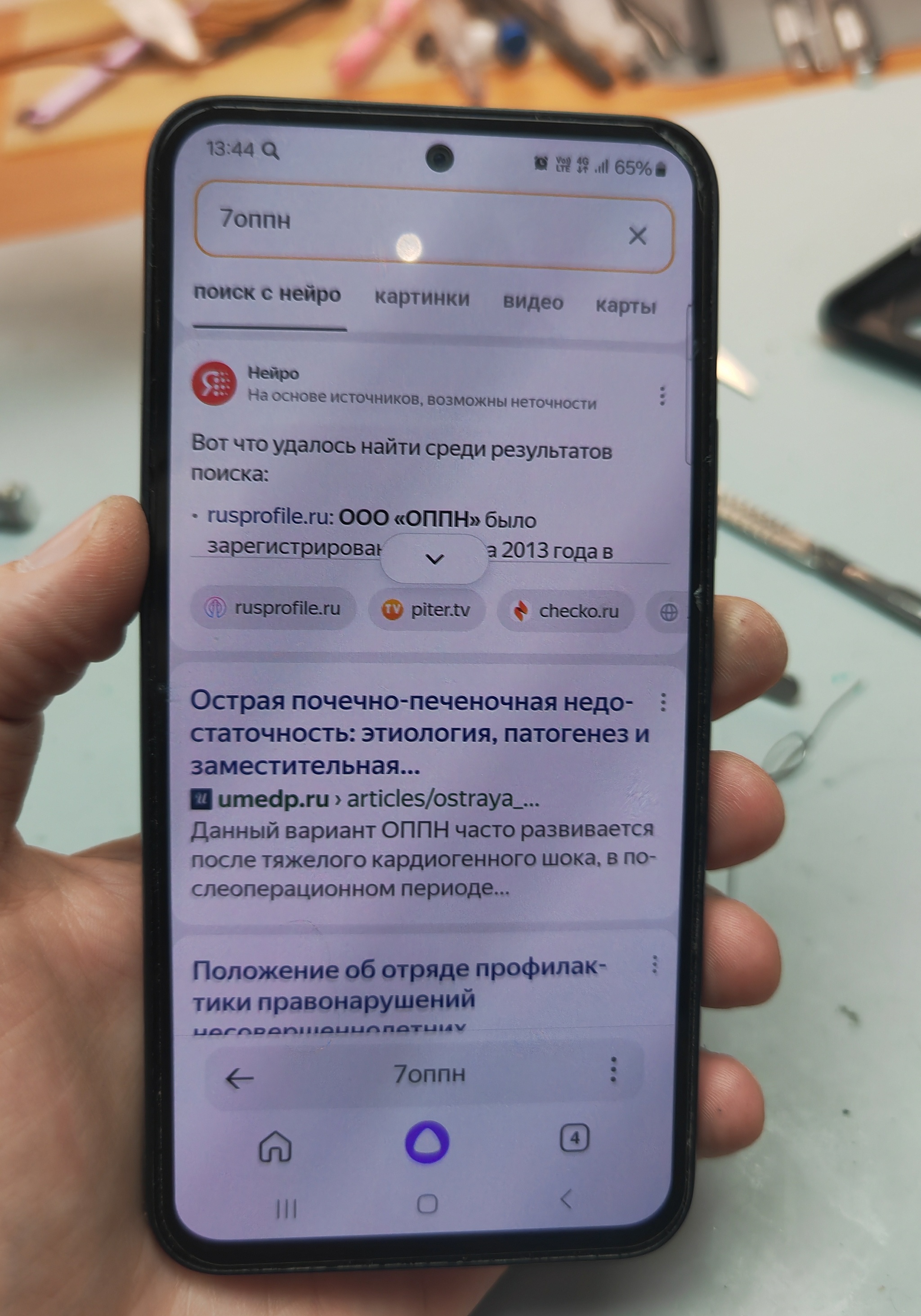

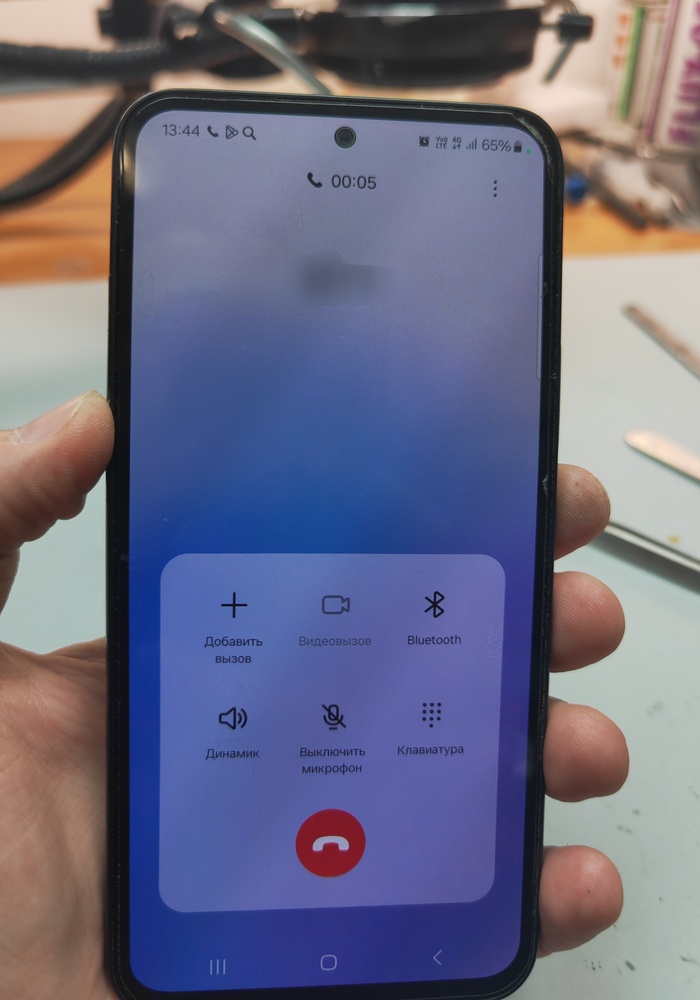

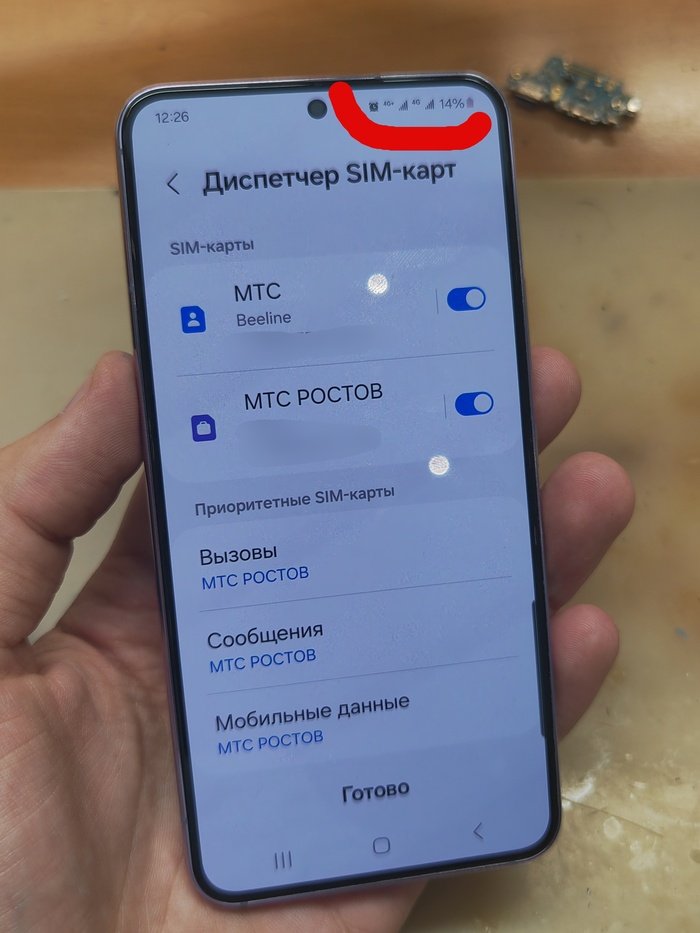

Симки видятся, интернет тоже работает
