Кто спрятался в радиосигнале?⁠⁠

А действительно, что может прятаться в радиосигнале, который мы принимаем на наши обычные УКВ-радиоприёмники? Мы же слышим собственными ушами голоса ведущих, музыку и прочие неприятные шумы, передаваемые с той стороны микрофона. Однако в сигнале с передатчика может быть много чего спрятано, чего наши ушки без особой подготовки услышать или ощутить не могут.

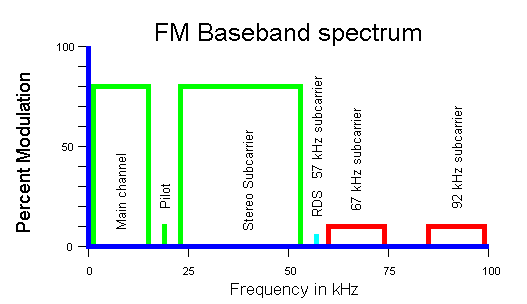

Сначала пройдёмся по теории, обратившись к спектру излучаемого вещательной УКВ-радиостанцией сигнала. Будет немного по-английски, но мы же люди воспитанные, правда? Итак, начнём слева направо. В самой левой части толстый зелёный прямоугольник с надписью Main Channel - Основной Канал вещания, представляющий из себя обычный монофонический (одноканальный) сигнал, как правило, являющийся суммой левого и правого стереоканалов. Он принимается на абсолютно все типы радиоприёмников одинаково - и на цифровой, и на обычную бухтелку, и на состоящий всего из трёх деталей.

Чуть правее особо толстый зелёный прямоугольник с названием Stereo Subcarrier - Стерео Поднесущая. По сравнению с Основным Каналом это уже разность между левым и правым стереоканалами. Подавая Основной Канал и Стерео Поднесущую на стереодекодер, мы получаем на его выходе отдельно правый и отдельно левый звуковые каналы. А чтобы стереодекодер работал правильно, для перехода приёмника в стереорежим в общий сигнал подмешивается Pilot - Пилот-тон, маааленькая фитюлька между двумя большими зелёными прямоугольниками, частотой 19 килогерц.

Таким образом мы уже поняли, что существуют два основных типа радиоприёмников для общего пользования - монофонический и стереофонический, и их в продаже подавляющее большинство.

Теперь перейдём к сигналам, для приёма которых наш радиоприёмник усложняется, и самый обыденный для нас сигнал - RDS - Radio Data System - Система передачи данных по радио (маленький голубенький пичок), передающаяся на поднесущей частоте 57 килогерц (третья гармоника пилот-тона). Существует это не только для высвечивания названия станции на дисплее приёмника, но и для иных применений: перестройки приёмника между частотами одного вещателя, передачи аварийных сообщений, передачи персональных сообщений (пейджинг), управления удалёнными устройствами, передачи текущего времени и т.п. Увы, из-за низкой скорости передачи данных (1187.5 бит/сек) никаких иных применений, кроме двух первых, уже более не имеет.

По сути говоря, для владельцев первых двух типов радиоприёмников, сигнал RDS уже является "спрятанным".

А вот теперь о действительно спрятанных сигналах, и это дополнительные программы радиовещания внутри основного сигнала. На графике это два красных прямоугольника с частотами поднесущих 67 и 92 килогерца. Можно провести аналогию с почившим в бозе проводным трёхпрограммным радиовещанием - тут то же самое, но на УКВ-частотах. Эти программы с 50-х годов прошлого века используются в Северной Америке, называясь в Штатах SCA (Subsidiary Communications Autorization) или в Канаде SCMO (Subsidiary Communications Multiplex Operations).

Что же передаётся на этих поднесущих? А много чего. Изначально передавались музыкальные программы для озвучки супермаркетов и магазинов (система Muzak - по центру буква Z, а не Д, уважаемые гусары), читались аудиокниги для слепых, передавались программы для врачей и трейдеров. Сначала всё было по подписке (в Америке любят подписки). В приёмниках той поры, предназначенных для приёма программ SCA, на задней стенке крепились специальные часы, которые отсчитывали время прослушивания таких программ и законопослушные слушатели ежемесячно несли денежки вещателям (а те балдели, ага).

Когда-то даже Микрософт пытался сделать на поднесущей УКВ радио сеть передачи данных DirectBand на базе Microsoft Network (в 12 кбит/сек), но это всухую перебил Интернет.

В настоящее время программы SCA/SCMO слушай-не хочу, т.е. даром и свободно. В основном поднесущие арендуют национальные диаспоры (в некоторых штатах это называется "испанское радио", но китайский, хинди, итальянский, турецкий и прочие языки присутствуют, даже, прости Гспди, Эхо Москвы, вещало в Штатах на поднесущей), много мультиязычного христианского вещания (в основном Радио Мария), а также спортивные программы. Вот что можно услышать в Нью-Йорке и Нью-Джерси, к примеру:

А что у нас? А ничего. Есть упоминание в ГОСТе на передатчики, и всё. У нас привыкли к экстенсивному способу радиовещания, разрабатывая всё новые частоты, которых уже в больших городах тупо нет. А вот сделайте для того же "Рекорда" (название для примера) ещё пару каналов с их подкастами внутри основного сигнала - будет интенсивное развитие. Да, для нашего избалованного слушателя программы на поднесущих не будут "цыкать", поскольку качество близко к АМ, речевое, Интернет у большинства в кармане, ну и многие относятся к радио, как к полнейшему отстою. Но движения уже есть, некоторые радиовещатели экспериментируют с поднесущими... Скоро и динозаврам-радиолюбителям будет что попаять xD

Ниже приводится обзор SCA-приёмника с демонстрацией эфира в канадском городке (простите, что с Ютуба и на аглицком):

В конце повествования хотелось бы обратиться к пикабушникам Северной Америки (и не только) - а не поможете ли приобрести пару таких приёмников для опытов? А то на самодельных декодерах далеко не уехать, хоть они и очень простые... С меня печеньки ;)
