Делаем коленвал!
...ну и остальное тоже.
Моча в голову ударила, и решилось сделать модель поршневого двигателя внутреннего сгорания.
Сразу отмечу, что я не специалист двигателестроения, но специалист точить штуки на станочках, а большего мне и не надо. 😄
Если вдруг появятся желающие повторить, то нам понадобятся:
-Токарный автомат продольного точения импортный
-Пруток ЛС59-1 диаметром 20мм отечественный
-Немножко режущего инструмента родом из Китаев вот этих вот
Начать решено было с коленвала, потому что максимальный диаметр прутка на доступной мне машине 20мм, а это в свою очередь ограничение на ход поршней.
Получилось что-то вроде этого:
Позже было решено сделать без планшайбы и удлинить шейки на концах
Перед тем как это всё монументально городить и налаживать станок, было бы здорово сначала отработать получение эксцентрика, что я и запилил
Осторожно, берегите ушки, всё это дело очень сильно шумит
Собственно, всё получилось.
Тут используются 4 оси для перемещения: X-Y (движение суппорта), Z (поступательное движение), C (поворот).
Написано в G коде, на стойке Mitsubishi M70. Родных таких циклов у станка не завезли.
Порадовала точность получившейся поверхности: биение составило 0.003мм. Возможно даже могло отсутствовать, но, увы и ах, необходим люнет, ибо деталька длинная.
Позже было несколько часов отрисовки контуров в каде, составление уравнений для написания цикла, и в конечном итоге код на эксцентрик выглядел вот так
Вам не понятно что здесь происходит? Не переживайте, даже у шарящих в этом людей данное изображение способно вызвать тошноту, головную боль, диарею и т.д.
А теперь самое вкусное! После написания управляющей программы и сборки всего необходимого, механического, можно пробовать это всё точить
Как и обычно, берегите ваши ушки
Первое колено пало жертвой недописанной точки, из-за чего грани противовеса сместились на 0.180 градусов вместо 180.0
Протекавшие за кадром процессы сдабривания окружающего мира матом из-за ошибок и опечаток в коде с вашего позволения не буду показывать.
На наладку до готовой детали ушло 8 часов, исправлять пришлось много, но главное чтобы нравилось.
Собсна, чтобы сэкономить ваше и моё время я записал фрагменты работы и склеил в видосик. Смотрим!
УУУУШИИИИИИ!!1!11 ©Матвеев

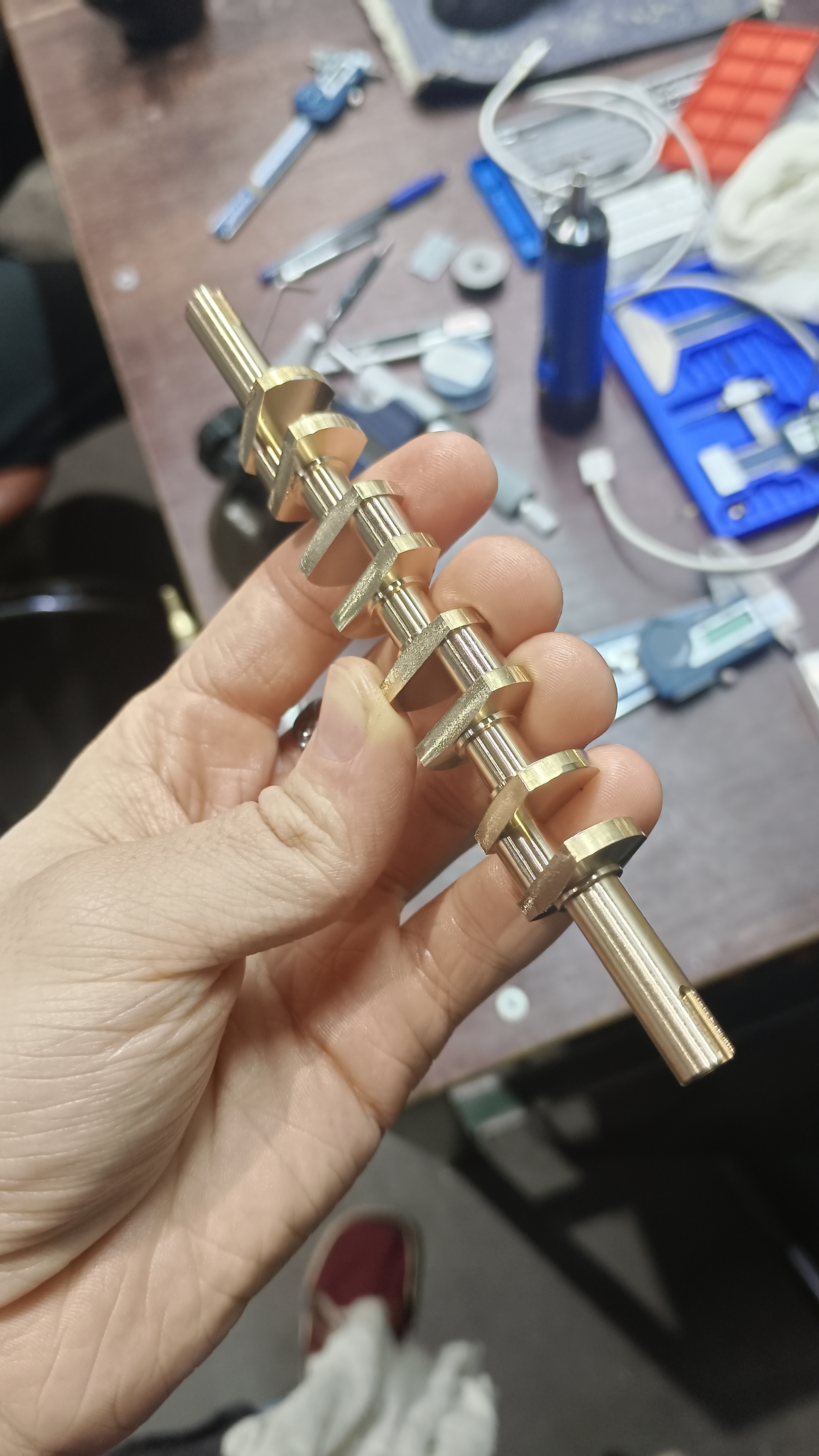

Немного слесарной обработки, заусенцы, там-сям и всё, готовый продукт.
Всё, пора гасить ебальничек.
Продолжение следует!
