Д16 уфф

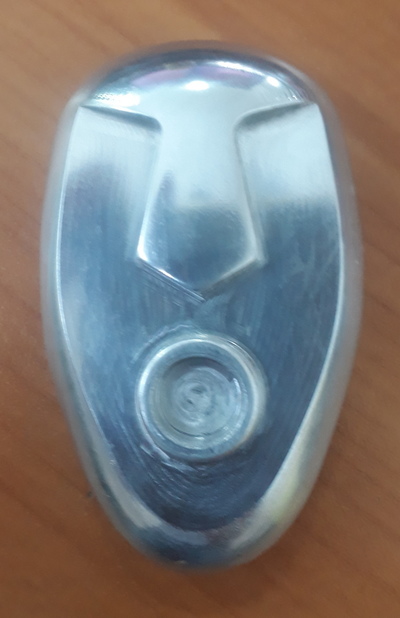

Д16, 65х40х20, модель хуюмбулы в SolidWorks, обработка в SolidCam, три оси, тиски, три установа
Я металлы никогда не фрезеровал, но что-то мне подсказывает что таких борозд от фрезы быть не должно. Почему так получилось? Правда интересно.
раскрыть ветку (1)
"Борозды" на лицевой части оставила фреза Д4, трехзубая, поюзанная по стали. Из-за микросколов фреза тянет стружку и царапает мягкий материал, формируя подобные риски. Исправляется новой фрезой и чистовым проходом с малым снятием материала. Просто следы перекрытия фрезы никуда не денутся в любом случае.
Продольные рисочки с равным шагом - след от шарика Д4, шаг 0.2мм, для быстроты обработки, все равно затирал наждачкой.

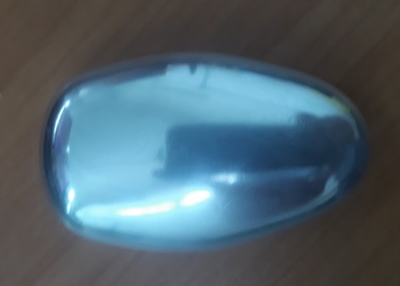

Ну и на обратной стороне риски - след от крупной наждачки. Деталь не имеет коммерческой ценности, тратить на нее много станочного времени бессмысленно. Сделал по приколу, получится или нет)
показать ответы
раскрыть ветку (1)
Будет без премии сидеть с такими вопросами, научится оставлять у себя копии чертежей и дружить с конструкторами.
А какой 3 установ? Первый - одна сторона с площадкой снизу, обратная сторона - привязка по площадке.
раскрыть ветку (1)
Пыление заготовки после пилы не считаем. На первом установе делается нижняя часть, на ней по центру добавлен прямоугольный выступ 50х8х4. Режется мясо, катается шариком поверхность, не задевая выступ. Второй установ - зажим за выступ, лицевая часть. Третий установ, опять нижняя часть, зажим за дополнительные боковые лыски, срезание выступа, докатывание поверхности.
Можно за 2 установа делать, будет подольше и неудобно радиусной фрезой катать без запаса по высоте.
