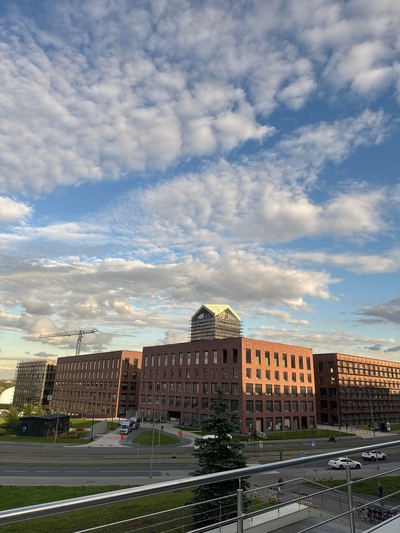

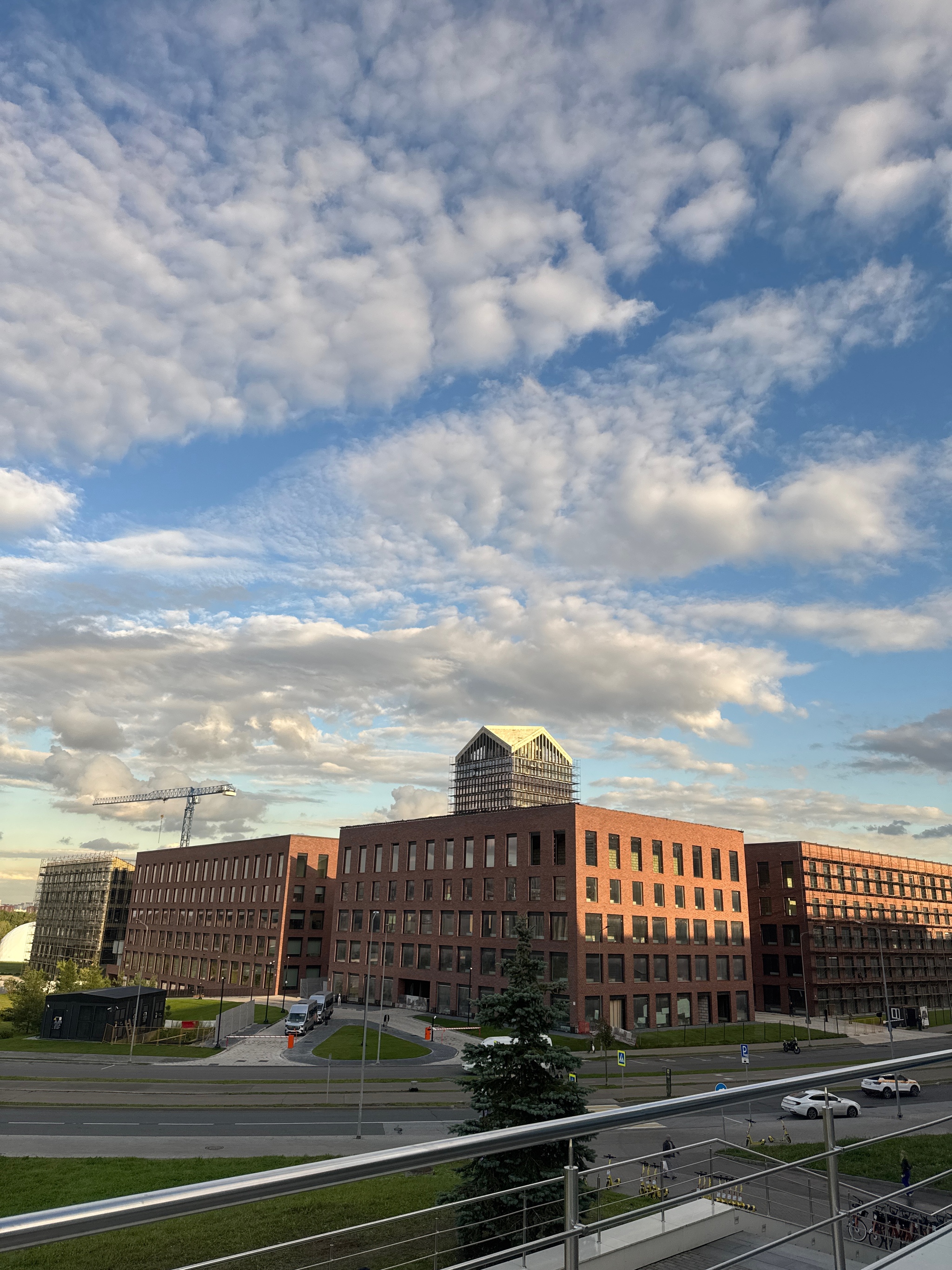

С Вашим подходом к стандартизации мне все понятно Я на БОЛЬШИХ стройках работаю, молодой человек.
Ваше петросянство насчет отделочников, пропускаю мимо ушей, ибо у нас даже профессии такой не существует.Но я отдаленно понимаю о каких специалистах вы говорите.
Есть штукатур, есть маляр, есть плиточник.
Мухи отдельно, вареники тоже отдельно.
Удачи Вам.
раскрыть ветку (1)

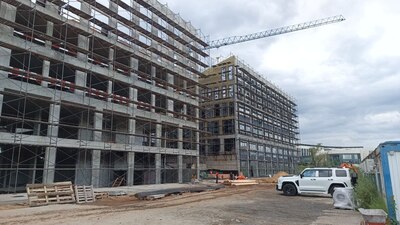

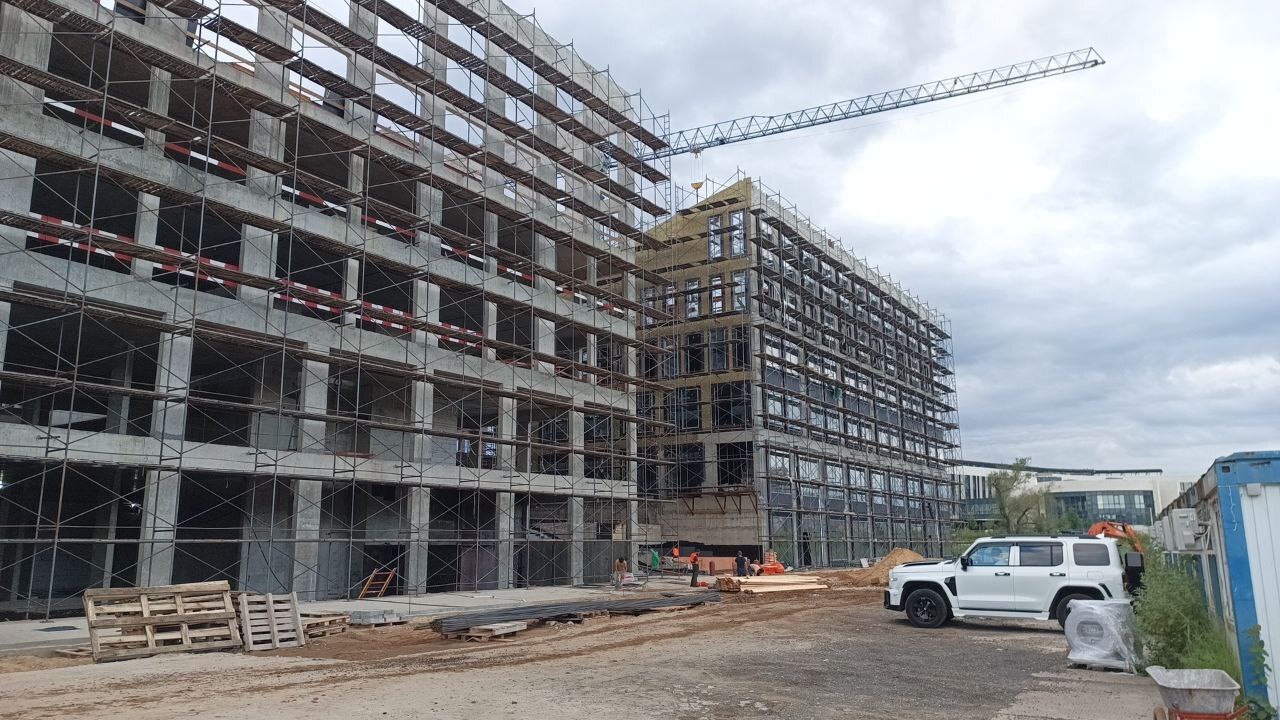

Ну я тоже на большой стройке ГИПом работаю и что? К чему тут апелляция к возрасту тоже не понимаю, стажа у меня немного меньше, 18 лет.

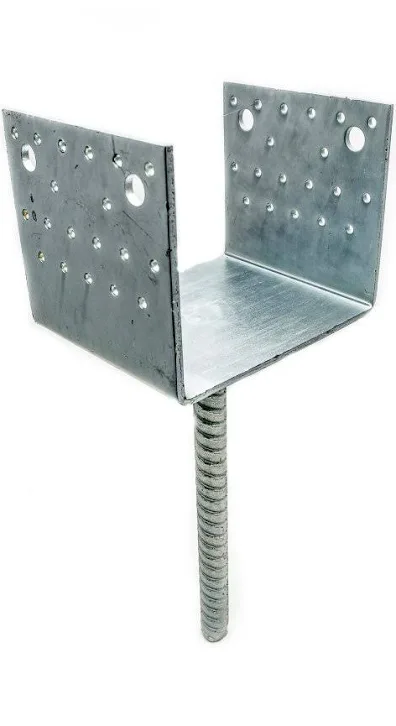

Странное крепление бруса к бетону, вместо традиционной вилки. Это что-то типовое, или стандартных под такой брус не нашлось?
В чем смысл вешать на шпильки, а не просто опереть?
Брус, кстати такого сечения, тоже чтоб архитектура и "дорого богато"?
А ворота в домик такие здоровые, зачем?
раскрыть ветку (1)

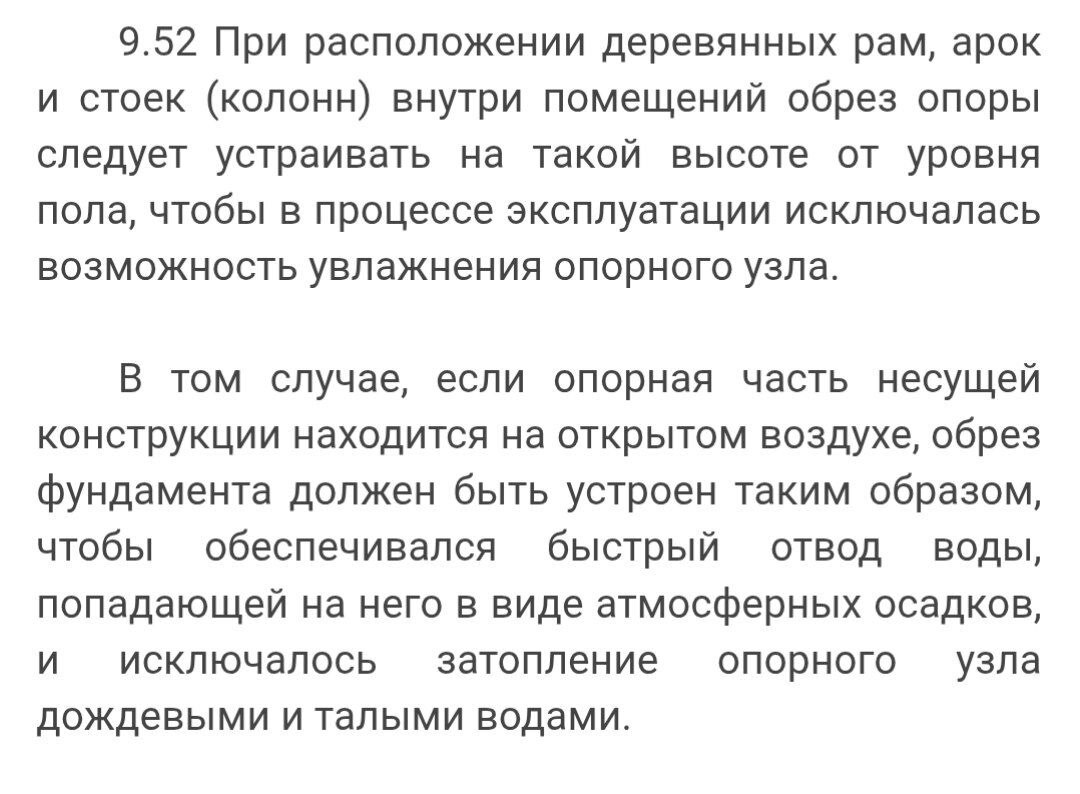

На шпильки вешают, чтобы влага не набиралась, есть в сп 64 пункт. Типовой узел сложно качественно заанкерить, нужны химанкера, а этот башмак просто с сеткой перевязали. Плюс по работе стали при отрицательных температурах, а также от типа конструкции есть требования, на память вроде с245 или 255, а заводские стандартные не пойми из чего делают.
Клееные материалы дороже выходят, а уж прям такой надобности в них, чтобы оправдывала применение таких длинных элементов вообщем то и нет. Опять же - претензия к размерам "гаража" (даже если он используется только в качестве мастерской, обслуживание/ремонт лучше вести в теплом помещении), в который не поместится авто, высокий подъем крыши ввиду общей протяженности "навеса".
раскрыть ветку (1)
Я все-таки думаю что товарищу, который оплатил услуги архитектора и несколько вариантов проработал, ему виднее что хочется видеть у себя на участке. Тут больше про конструктив картинки
"Ворота вроде чтобы r1200gs с кофрами зашел на зиму"
Там чуть шире руля, метр с запасом, зачем ворота три метра?
раскрыть ветку (1)
Странное крепление бруса к бетону, вместо традиционной вилки. Это что-то типовое, или стандартных под такой брус не нашлось?
В чем смысл вешать на шпильки, а не просто опереть?
Брус, кстати такого сечения, тоже чтоб архитектура и "дорого богато"?
А ворота в домик такие здоровые, зачем?
раскрыть ветку (1)
Ну да.Только зачем изобретать велосипед ?
Помните как Нас учили в институте ?
Перед тем как что-то конструировать, чертить, рассчитывать, посмотрите в каталоги, может это уже давно придумано до Вас ?
У Вас там 8 столбов.Где вы возьмете этих 8 типовых/ атипических деталей ?
Для кого этот чертеж по сечению 1-1?
Для сварщика, слесаря, токаря фрезировщика ,гальваника ?
раскрыть ветку (1)
Детали заказаны на производстве, сделаны и смонтированы теми, кто вязал арматуру, плюс геодезисты проверили отметки. Это типовое решение для клееных деревянных конструкций. Не вижу проблемы. Чертёж монтажнику кд. Для изготовления есть чертеж км, весь проект я не буду выкладывать.
Ну а по поводу каталогов и всего остального, по возможности конечно проще применять то, что продают. Если нет такой возможности то изготавливаем.
Так на какой стройке 20 лет работаете? А то отделочники тоже любят строителями себя называть
показать ответы
Не, ну просто именно в этом месте Вы делаете сечение , и прилагаете дополнительный чертеж к нему.
Если это вполне типовое решение - то достаточно указать типовую деталь по месту, а не разрезать и чертить .
Я правильно думаю ?
раскрыть ветку (1)
Это не типовая деталь, эту деталь я конкретно для указанного узла нарисовал. А вот само решение по опиранию деревянных колонн с металлическим башмаком стандартное.
показать ответы
Только в том, что по вашим чертежам непонятно как и на чем все это держится и какие материалы использованы, т.к. длины выходят за пределы стандартных пиломатериалов и элементы надо сращивать. И в таких зонах лучше ставить все же опоры под них.
раскрыть ветку (1)

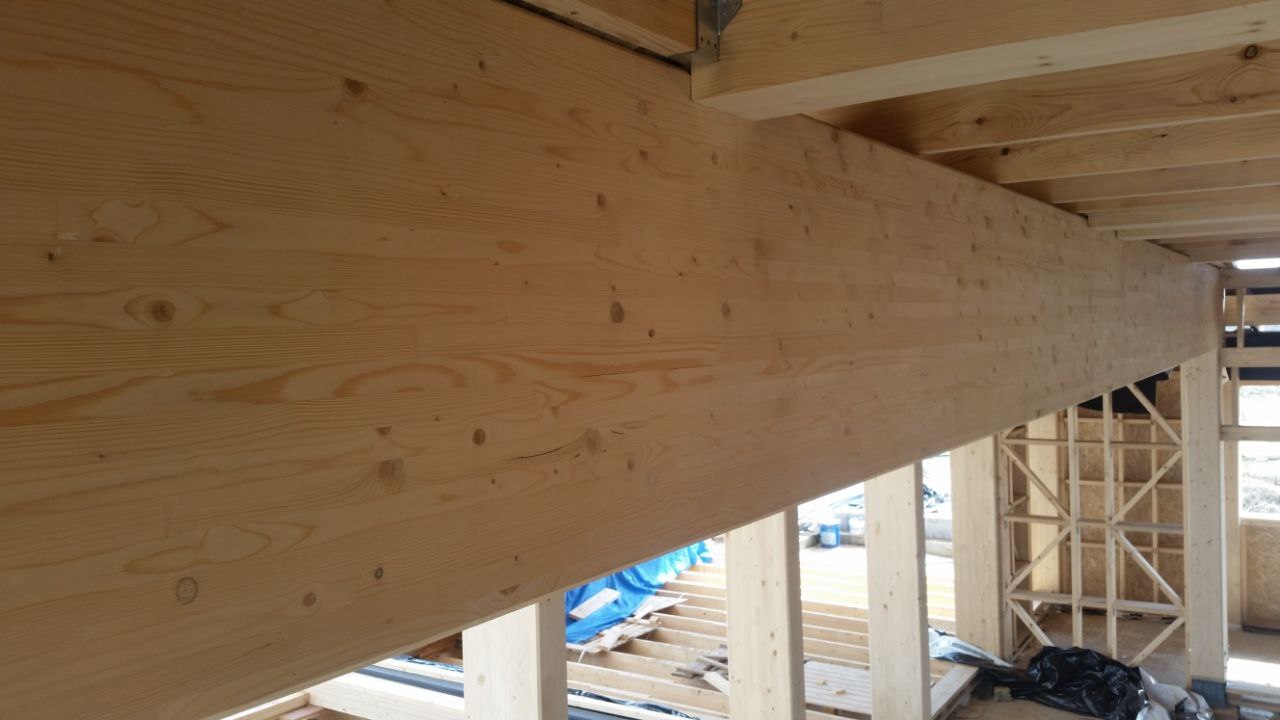

так это целиковый клееный брус. Там весь проект потолще, в т.ч. с КДД и спецификацией, тут так, самые интересные моменты чтобы было обсуждение, панамку уже приготовил.
показать ответы
Всякие.
Меня просто задела ваша конструкция крепления стойки к бетону.

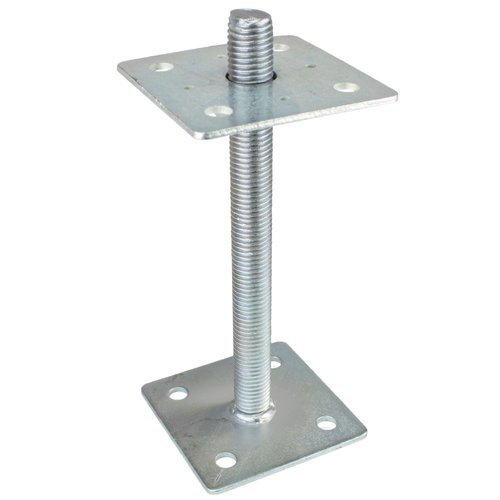

Почему не применить готовые крепежные изделия.
раскрыть ветку (1)
ну потому что там нагрузка сильно больше, чем выдержат эти опоры, плюс как их заанкерить к бетону? это вполне типовое решение опорного узла
показать ответы
Пардон.
Тогда я ваще вахуе, если чесно.

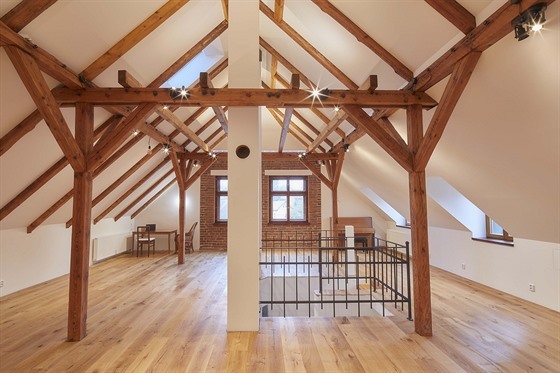

Я 20 лет на стройке, таких столбов из дерева не видел.
раскрыть ветку (1)
Чувак - у тебя авто то в гараж поместиться? Похоже что нет - тогда нахера такие большие ворота? В ту же степень - зачем такой высокий навес, ведь из-за декоративных решеток туда не поставишь большегруз.
И силовая схема этого "навеса" - 8 столбиков и фасад с крышей, висящие в воздухе, охуенный проект, удачи зимой, бг-г-г...
раскрыть ветку (1)
Пардон.
Тогда я ваще вахуе, если чесно.
Я 20 лет на стройке, таких столбов из дерева не видел.
