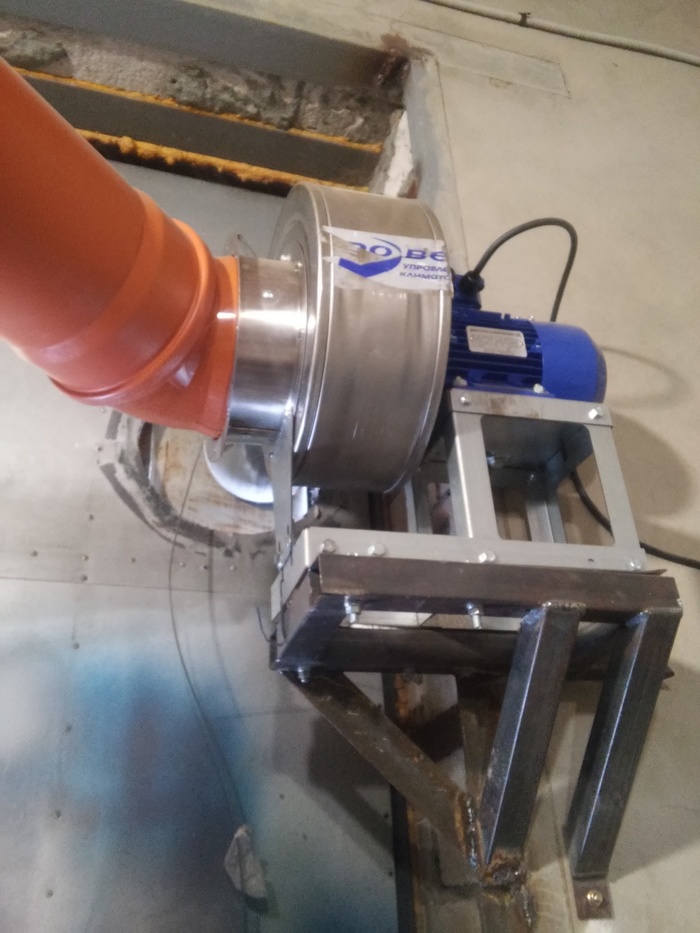

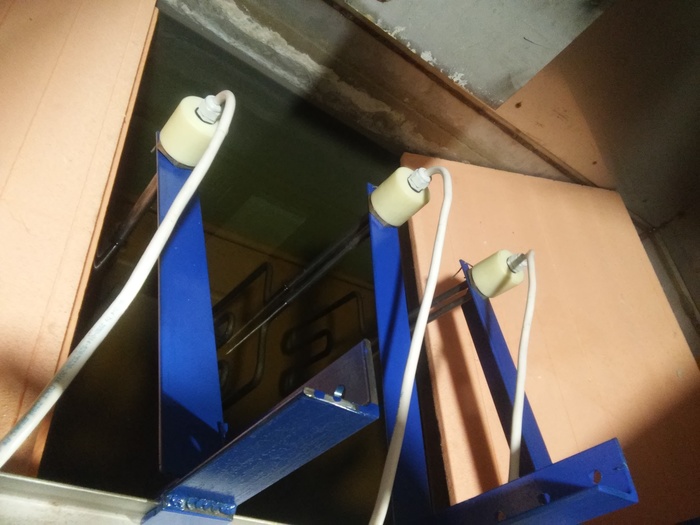

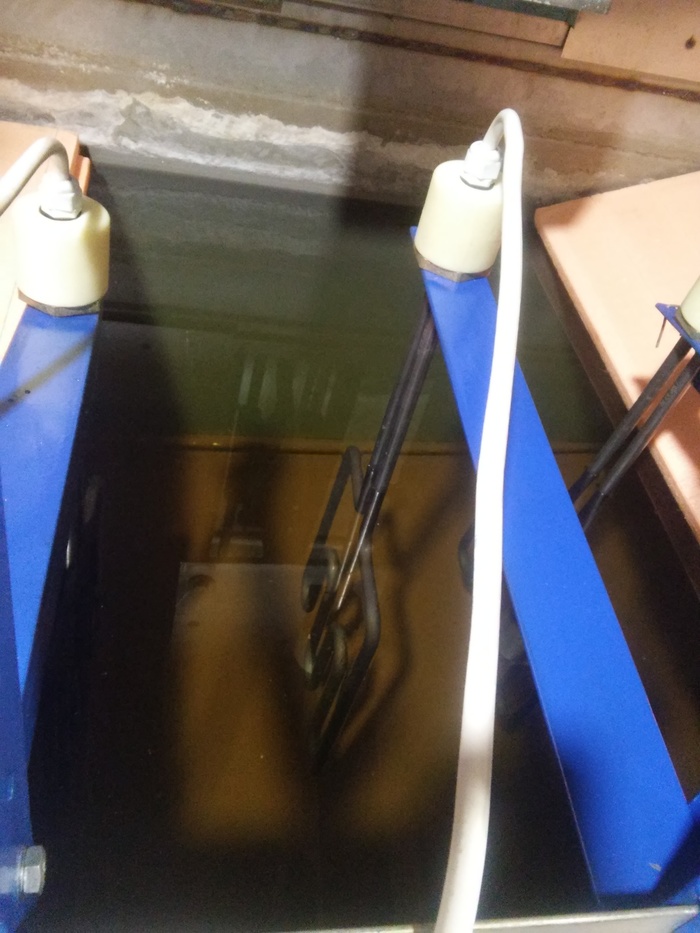

В продолжении этого поста Плазменная обработка металла в электролите №2. Разогрев электролита на первой стадии взяли на себя вот эти прекрасные тены. Суммарная мощность которых 9 кВт. После прогрева температура поддерживается деталью. Так же установлена вытяжка (улитка и крыльчатка из нержавейки).
В продолжении темы Плазменная обработка металла в электролите.
Итак, что мы имеем на сегодняшний момент. Подали силу, сделали раствор, сегодня первый день экспериментов). В наличии пластинки из нержавейки 40х300 с ухом для крепления.

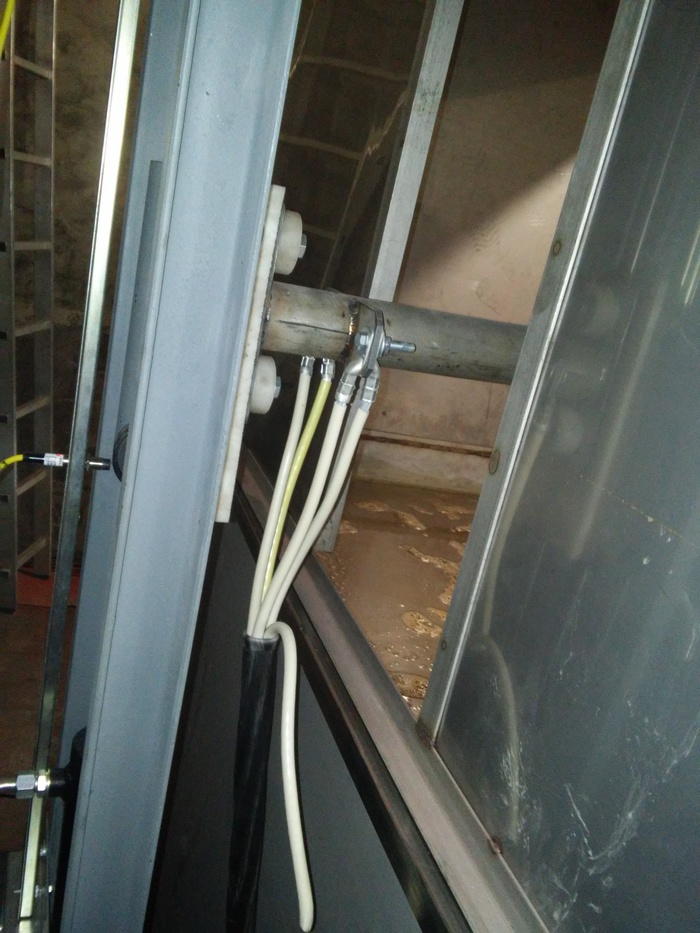

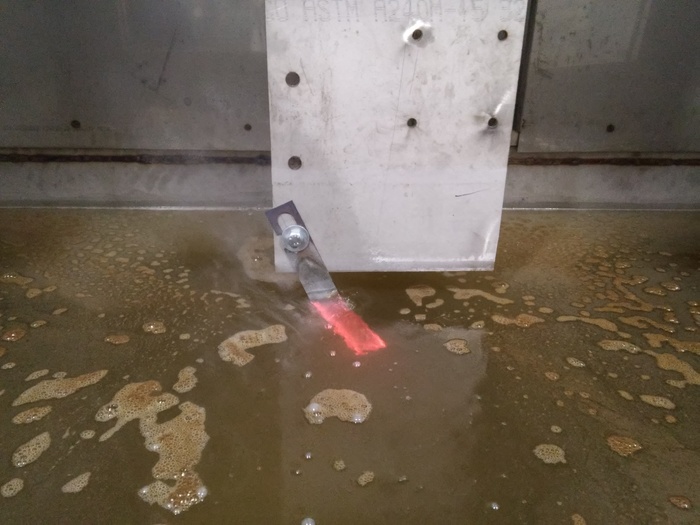

Первое - разогревать электролит заготовкой занятие так себе). В дальнейшем планируется разогрев ТЕНами. На рабочую температуру в 70-85 градусов не вышли. Пока только 30 С. Подводящие к ванне провода оказались хилые (грелись за минуту) , подняли сечение в четыре раза. После этого проблема исчезла. Скачки тока до 400 А наблюдаются только в начале процесса. Также важна скорость опускания. На клапане гидростанции отрегулирована так - опускание 90 сек. до датчика нижнего положения, подъем 5 сек. до датчика верхнего положения. При первых опусканиях присутствуют цвета побежалости, непонятно от чего, то ли от перегрева, то ли еще от чего)))))))))))После 10 минут - пластина становиться острая, жрет нержавейку быстро. Надо отработать моменты по времени и температуре. Далее фото с комментами.

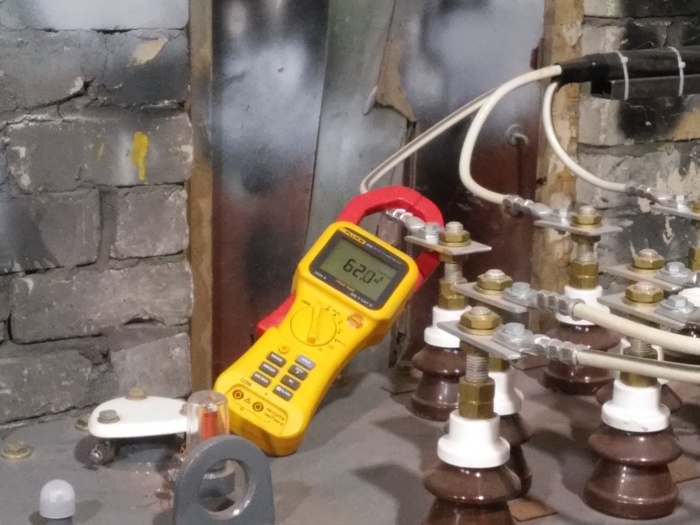

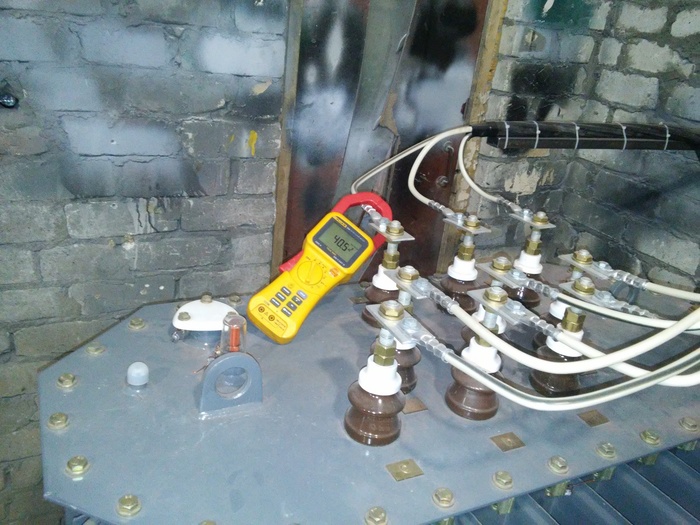

Ток при холодном электролите и данной заготовкой был под 80 А. При нагретом электролите в 30 С, упал до 35-40, ну это и понятно.

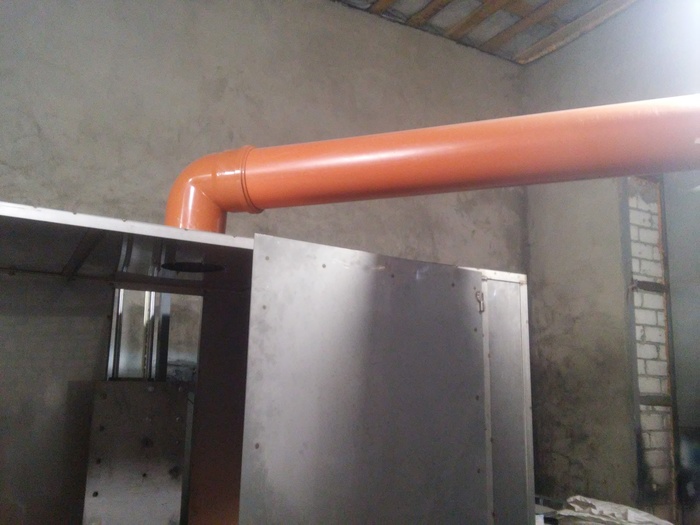

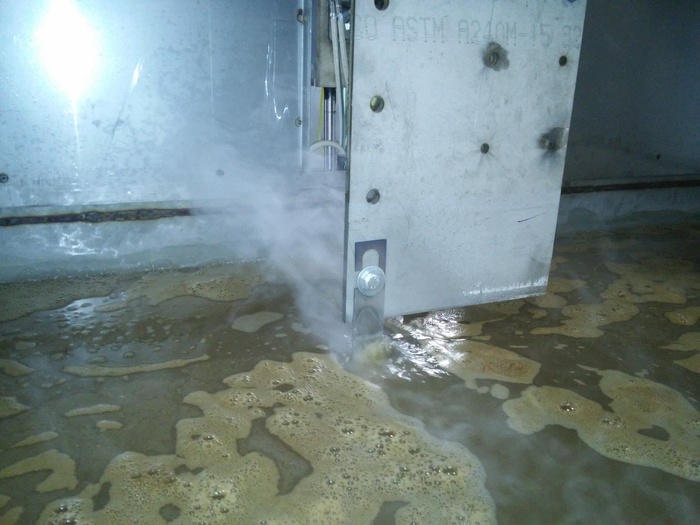

Парит не слабо, надо доделать вентиляцию....пахнет, то же, не очень, легкими "сероводородами"))))

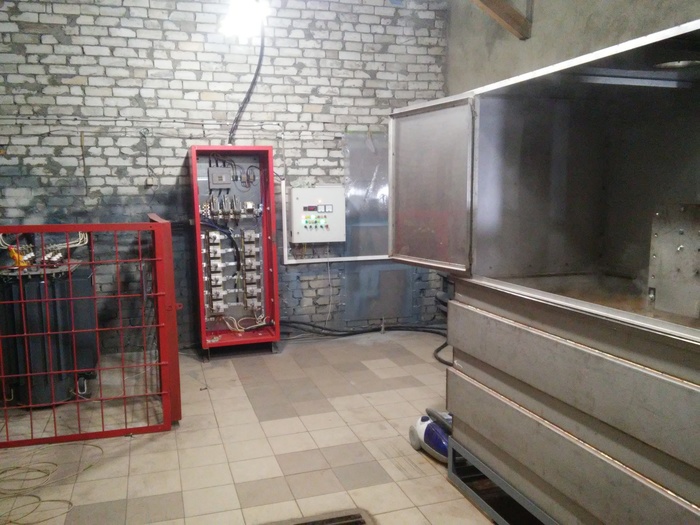

общие виды))))

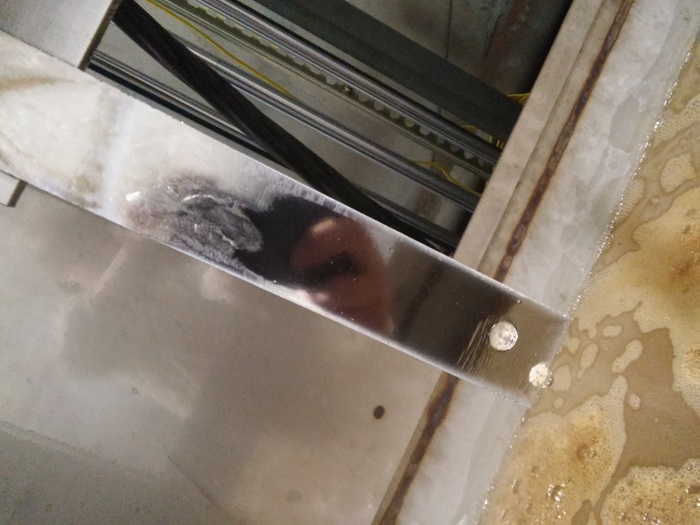

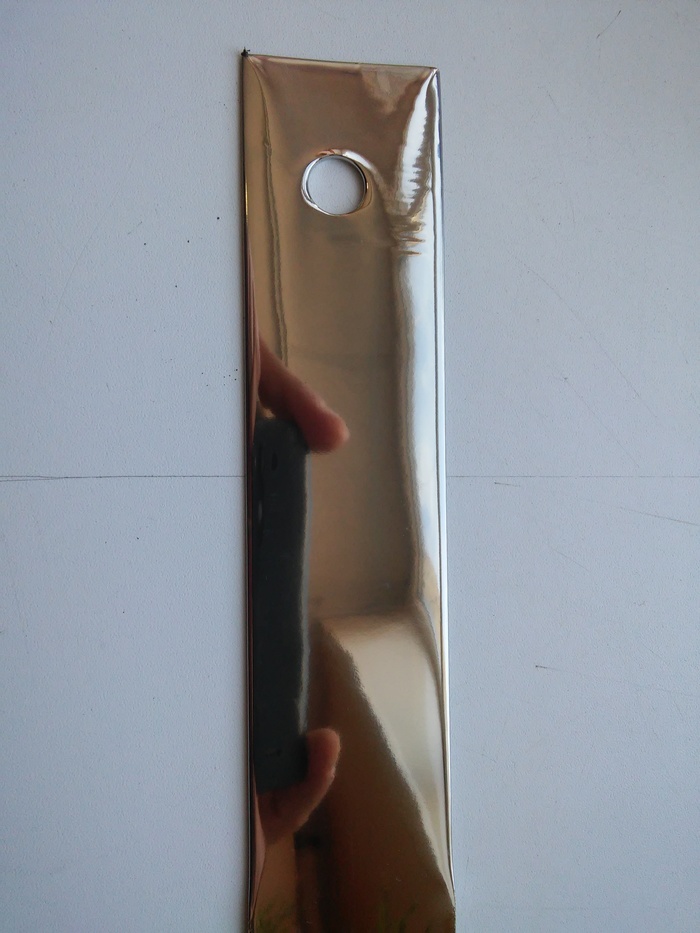

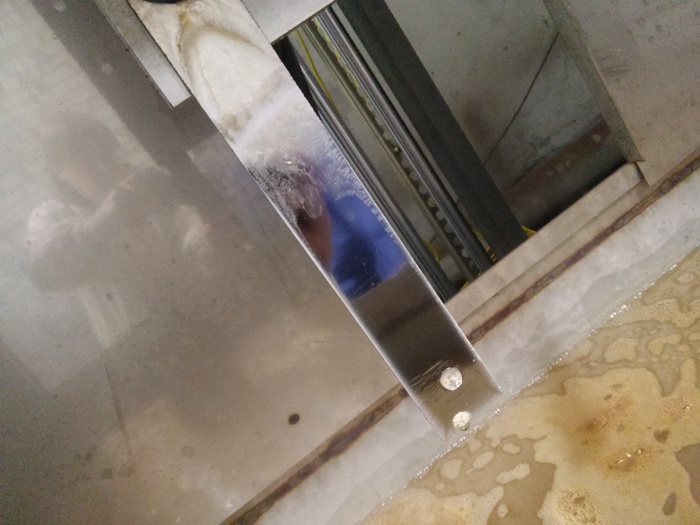

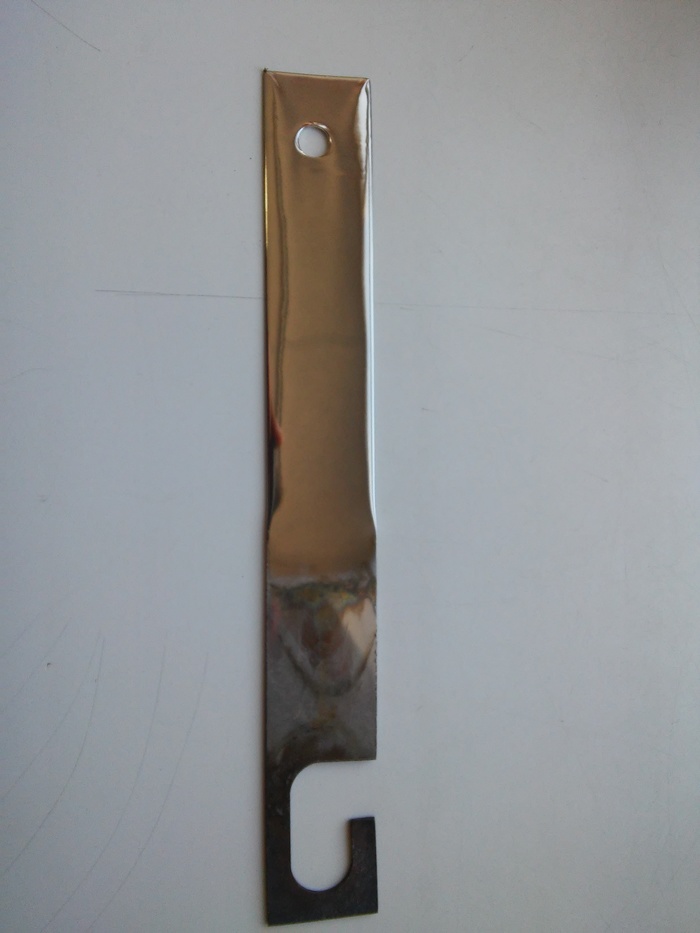

ну и собственно результат)))
немного рабочего видео
Война войной, а обед по расписанию......Следующие эксперименты после)))
Время от времени я разрабатываю и собираю всякие необычные АСУ, механизмы, электро-автоматику и прочее. В этой статье пойдет речь о плазменной обработке металла в электролите. Делаю установку относительно не долго. Закончил силовую часть и автоматическое управление. Сегодня проверил все , кроме основного напряжения(тока) и электролита. Наследующей неделе будет пробный запуск. Видео и фото обязательно покажу)))
Немного теории:
В электролитно-плазменной технологии обрабатываемое изделие является анодом, к нему подводится положительный потенциал от источника питания, а катодом является рабочая ванна. В зависимости от приложенного напряжения при прохождении электрического тока через водный раствор электролита наблюдаются различные режимы электрических процессов вблизи анода.Первый режим обычный электролиз, при котором происходит перенос ионов металла и наблюдается газовыделение в зависимости от состава электролита и материала электродов, и описывается классической электрохимией.С повышением напряжения на электродах до 60–70 В устанавливается переходный или коммутационный режим, когда вокруг активного электрода (анода) периодически, с частотой порядка 100 Гц, образуется пароплазменная оболочка, приводящая к запиранию тока в течение 10-4 с.
При напряжении более 200 В вокруг анода образуется устойчивая пароплазменная оболочка, характеризующаяся малыми колебаниями тока при U=const. В этой области напряжений (200–350 В) происходит процесс электролитно-плазменной обработки. По всей обрабатываемой поверхности происходят импульсные электрические разряды. Совместное воздействие на поверхность детали химически активной среды и электрических разрядов приводит к возникновению эффекта полирования и очистки поверхности изделий.

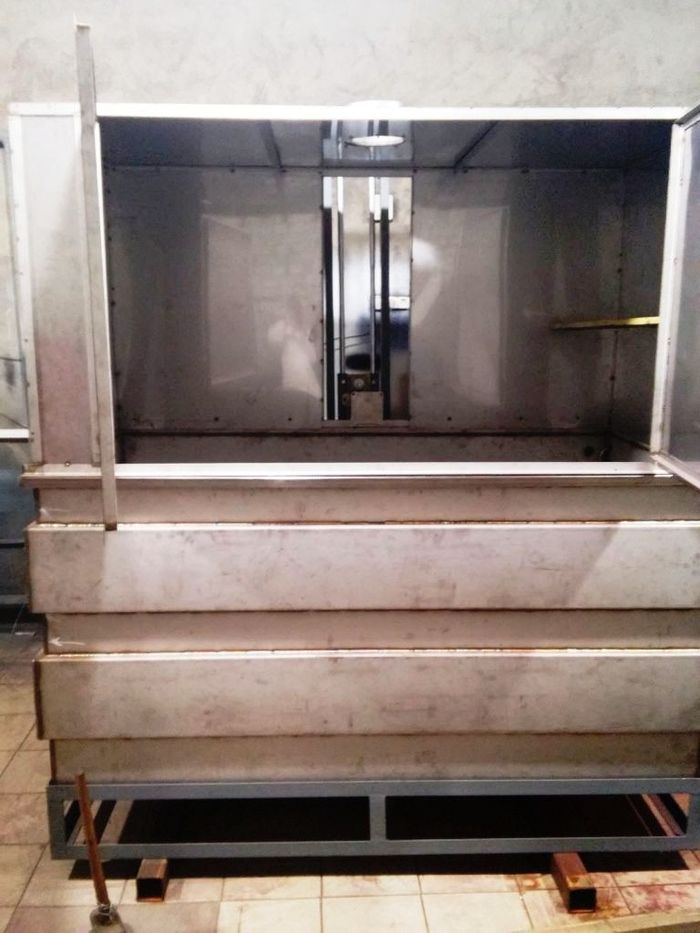

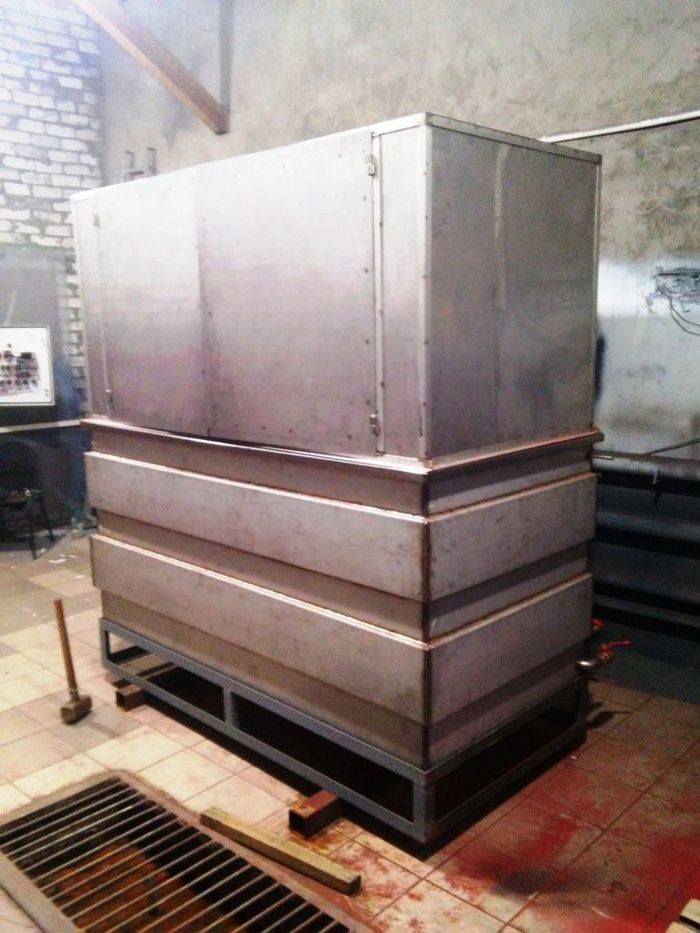

Ванна из нержавейки.

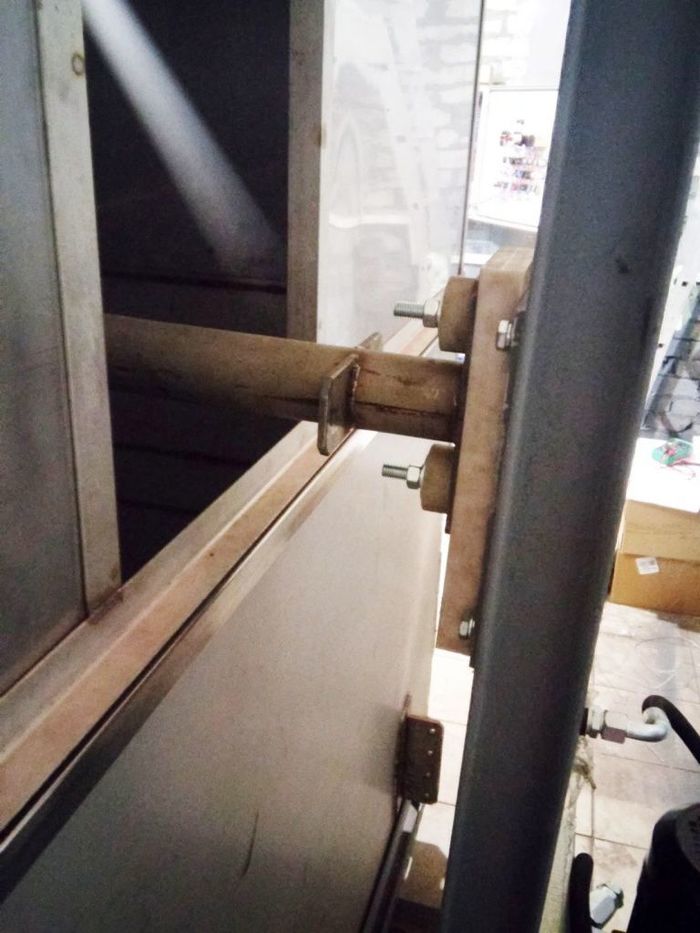

дверки открываются для возможности загрузки детали на подвес

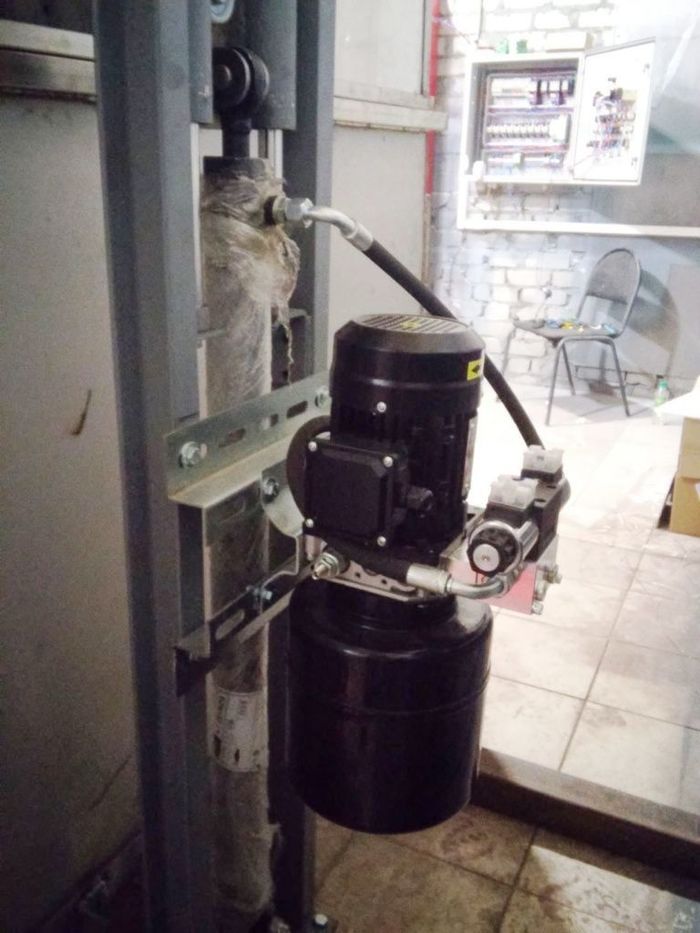

гидростанция для управления цилиндром (подъема и опускания детали)

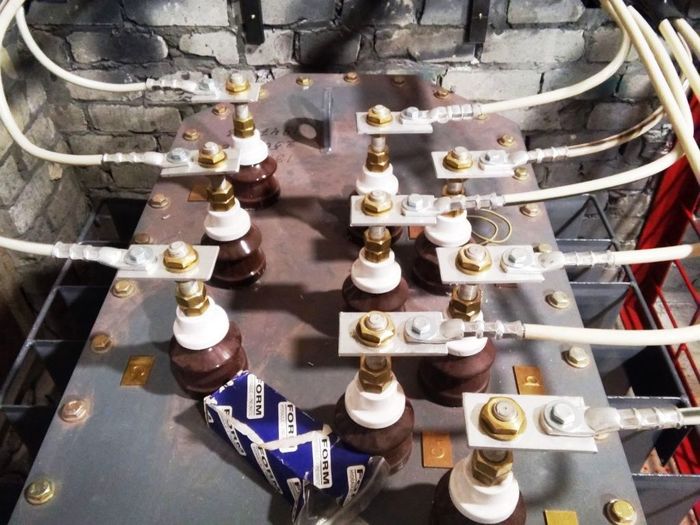

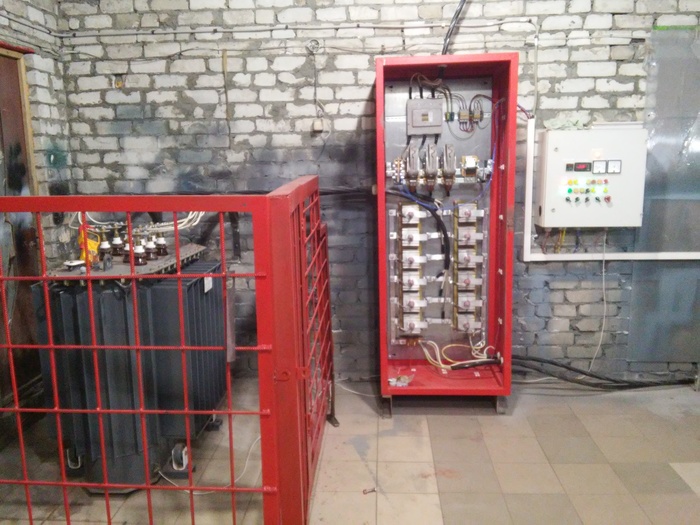

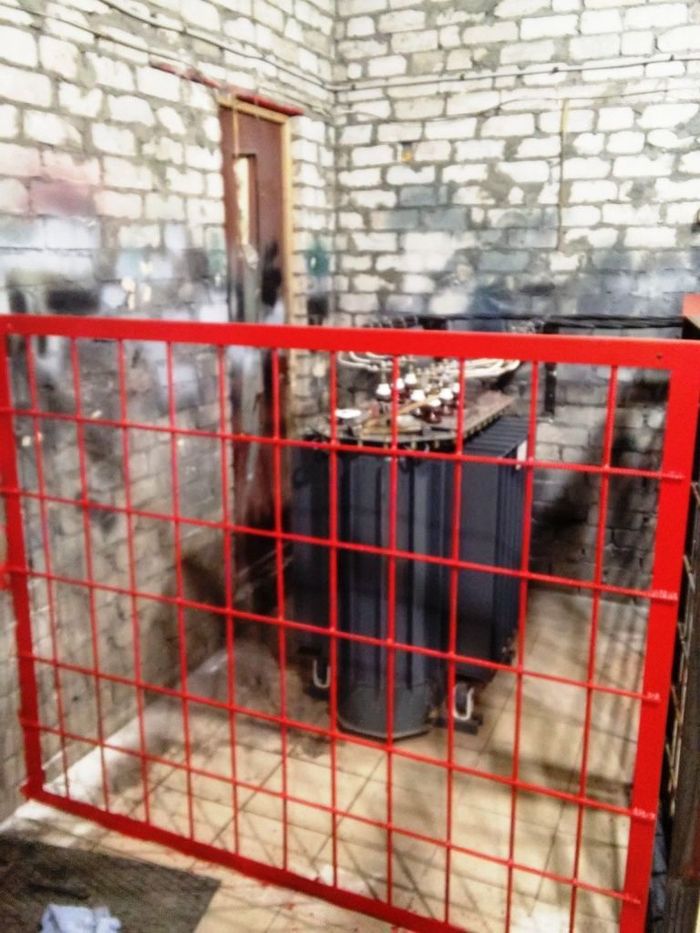

Трансформатор в решетках (что бы любопытные руки не совали)

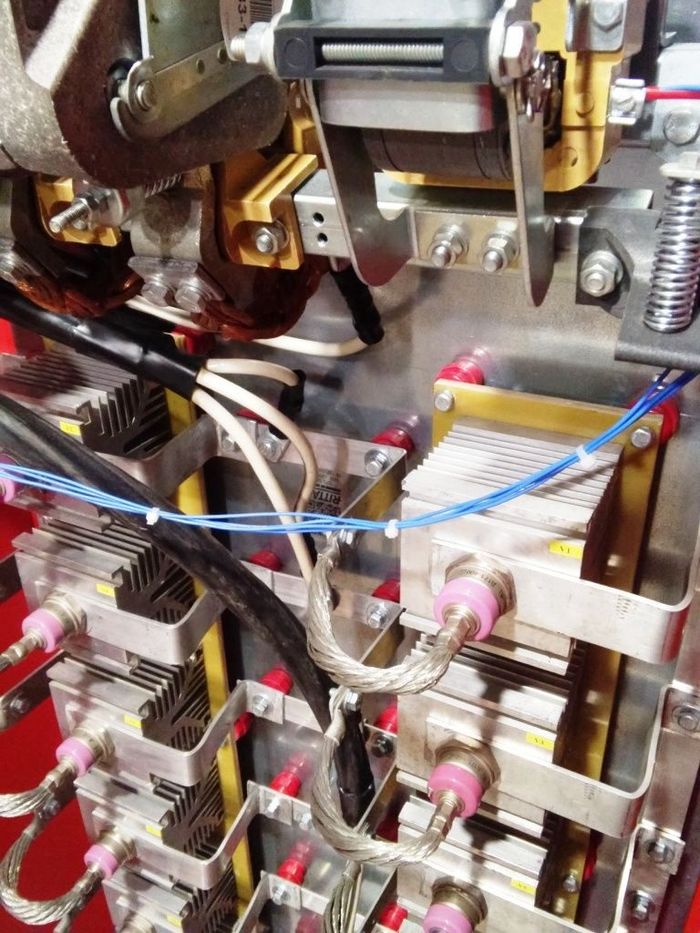

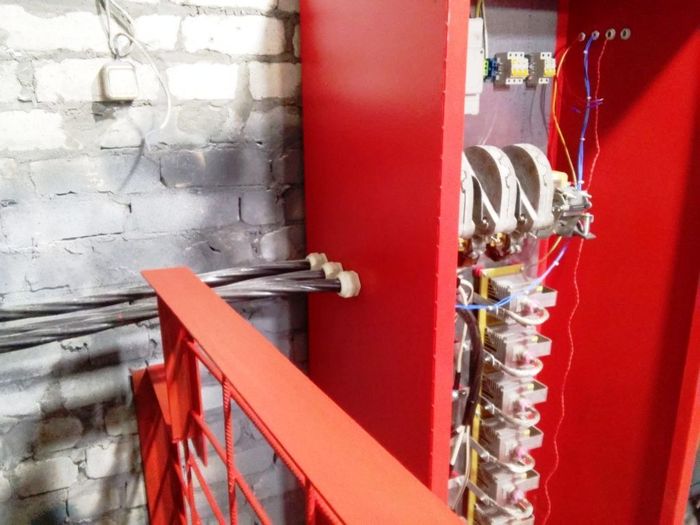

Выпрямитель силовой

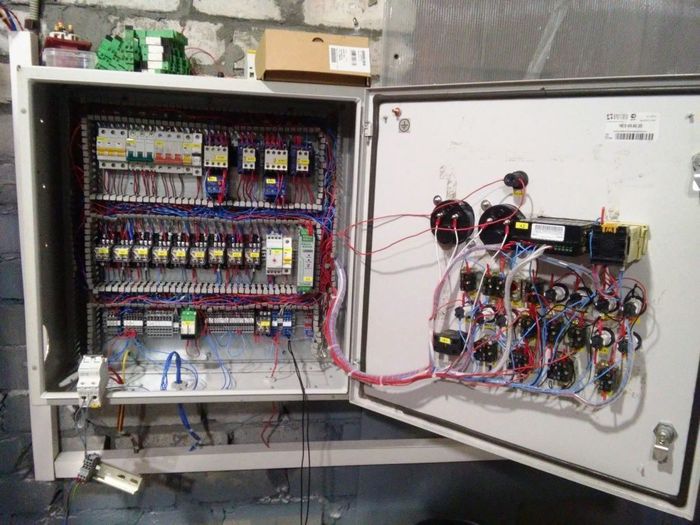

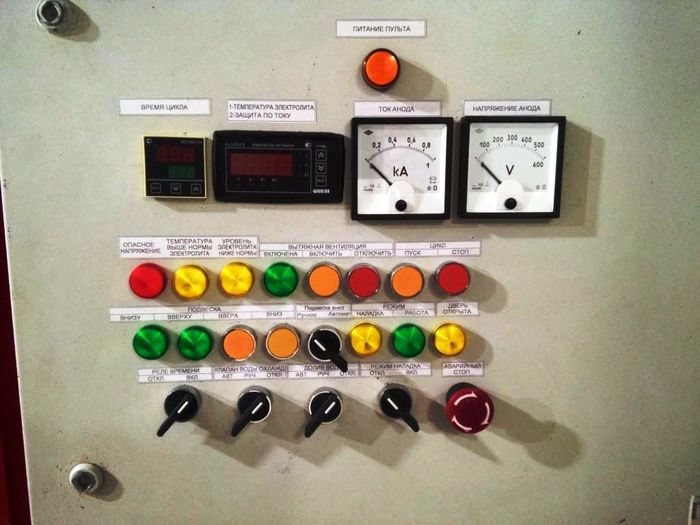

управление

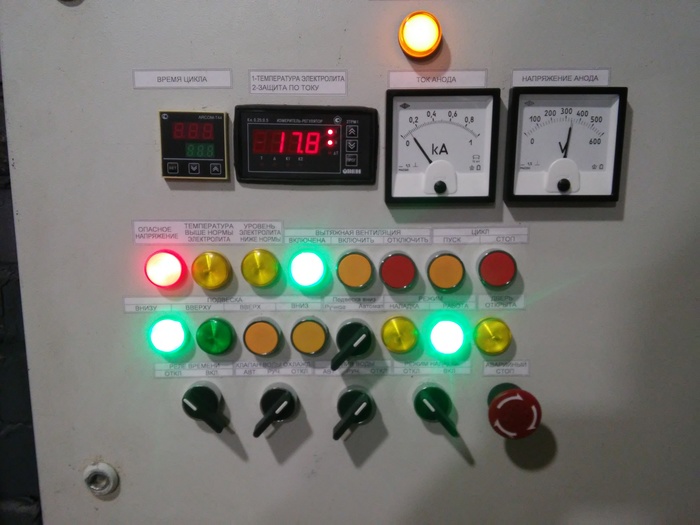

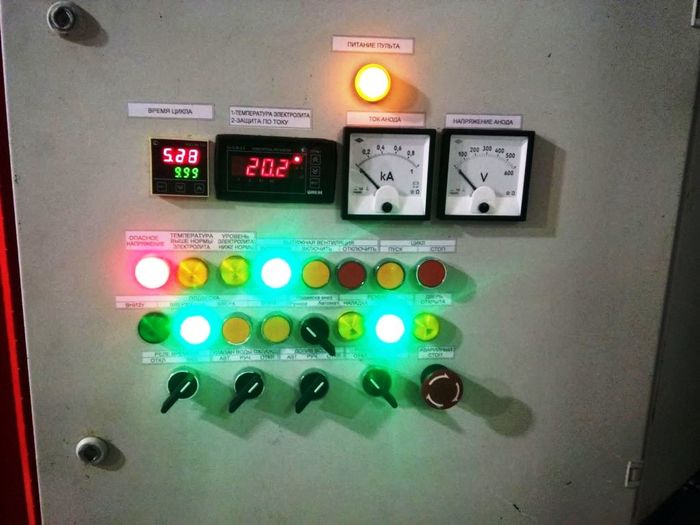

красивые лампочки)))все мигает
