Savoia-Marchetti S.55 Летающий катамаран⁠⁠

1/3

Кадры из м/ф Porco Rosso.

В межвоенный период итальянский производитель Savoia-Marchetti занимался разработкой нового самолета, который мог бы действовать как бомбардировщик-торпедоносец – S.55. Предполагалось, что он будет тихо ожидать в засаде на поверхности моря, пока вражеские корабли не войдут в зону досягаемости. Дебютировав в 1924 году, итальянцы поначалу не были уверены в новой летающей лодке, которая, хотя и предназначалась для использования на поле боя, в конечном итоге укрепила свою репутацию на совершенно другой арене.

S.55

1/4

Savoia-Marchetti S.55 был довольно крупным самолетом и имел длину 16 метров, высоту 5 метров, взлетную массу 8260 килограммов и массу пустого 3700 килограммов.

Он оснащался двумя 400-сильными двигателями Lorraine Dietrich или двумя 500-сильными Isotta-Fraschini Asso 500, установленными в мотогондоле один за другим над крыльями на системе стоек и охлаждаемыми радиатором, расположенным в носовой части двигателя. Он достигал максимальной скорости 225км/ч, крейсерской скорости 180 км/ч, максимальной дальности полета 3500 км и потолка высоты 5000 м., на который он мог подняться за 60 минут.

1/5

Внутренний мир самолета.

Моноплан с свободнонесущим крылом, который мог летать с воды, S.55 в основном изготавливался из дерева, поскольку главный конструктор Алессандро Маркетти (Alessandro Marchetti) подсчитал, что металл приведет к увеличению стоимости почти в 3 раза.

Экипаж состоял из пяти или шести человек, а пилотировали самолет два пилота, которые сидели в соседних кабинах, расположенных на передней кромке центроплана.

Savoia-Marchetti S.55 Летающий катамаран Техника, Авиация, Самолет, Летающая лодка, Гидросамолет, Италия, Перевод, Перевел сам, Длиннопост

Двигатель Isotta Fraschini Asso 750R. Источник: Photo credit -Alessandro Nassiri for Museo scienza e tecnologia Milano CC BY-SA 4.0.

Среди его наиболее новаторских особенностей были два корпуса-поплавка в виде катамарана, в которых при необходимости могли разместиться 12 пассажиров, а также двигатели, наклоненные под углом 8 градусов, что уменьшало гидродинамическое сопротивление при взлете с воды.

Крылья, имевшие размах 24 м. и площадь 93 кв.м., имели ярко выраженный угол при виде спереди и переднюю кромку со стреловидностью 15 градусов. На поверхности стабилизатора площадью 9 кв.м. были установлены три киля треугольной формы. При необходимости S.55 можно было очень легко разобрать для транспортировки, поскольку крылья состояли из трех отдельных секций, а корпус и хвостовое оперение можно было легко расстыковать.

1/3

S.55 был больше, чем B-25 Mitchell. Эта летающая лодка была довольно крупной!

В отличие от более поздней версии S.55X, оригинал задумывался как торпедоносец и мог оснащаться 800-килограммовой нагрузкой, подвешиваемой к центроплану. Это могли быть торпеды, бомбами или мины. Огневое прикрытие обеспечивали 7,7-мм пулеметы в кабинах стрелков, расположенные в каждой гондоле.

На службе.

В конце 1920-х и начале 1930-х годов Savoia-Marchetti S.55 считался образцом достижений итальянской авиации и был главной звездой множества показов и шоу, направленных на рекламирование итальянской инженерной мысли. Savoia-Marchetti S.55 стал наиболее известен своими рекордами, например, в 1926 году он установил рекорды в 14 категориях, в том числе по грузоподъемности и высоте, а также в 1927 году, когда итальянский летчик Де Пинедо-дель-Прете (De Pinedo-Del Prete) пролетел на «Санта-Марии» 42 000 километров, совершив двустороннее пересечение Атлантического моря от Сардинии до Буэнос-Айреса.

В другом широко разрекламированном путешествии в том же году бразильский пилот Жоау Рибейру де Баррос (João Ribeiro de Barros) на «Яху» («Jahú») перелетел из Сан-Паулу в Италию.

S.55 также доказал свою надежность в 1928 году, когда 8 единиц преодолели 2800 километров в рамках первого массового круиза по Средиземному морю, и снова в 1929 году, когда 37 из них были призваны для участия во втором массовом круизе по Средиземному морю, преодолев расстояние в 4800 километров. Основываясь на этом, итальянский генерал Итало Бальбо (Italo Balbo) выбрал S.55 для перелета строем через Атлантику, первый из которых произошел в декабре 1930 года, когда отряд S.55 преодолел 10 400 километров между Италией и Бразилией.

1/2

Этот самолет был способен совершать полеты на весьма большие расстояния.

Бальбо командовал еще 12 аналогичными миссиями. Эта серия полетов была несколько омрачена досадным инцидентом в январе 1931 года с Savoia-Marchetti S.55 I-DONA, который после вылета из Гвинеи-Бисау на запад начал сталкиваться с техническими проблемами. В 1000 километрах от побережья Бразилии он совершил вынужденную посадку в океане.

Хотя самолет разбился и затонул, все четыре члена экипажа выжили и были подобраны итальянским кораблём. В 1933 году Бальбо организовал свой самый амбициозный перелет.

На первом этапе «Воздушного круиза», посвященного 10-летию итальянских ВВС, мировая пресса окрестила их «Воздушной армадой». 24 самолета S.55 пролетели из Рима в Чикаго через Исландию, Гренландию и остров Лабрадор. посетили Чикагскую выставку, а на обратном пути они пролетели через Нью-Йорк, Азорские острова и Лиссабон.

1/5

Было построено более 240 экземпляров S.55.

Несмотря на то, что в целом это событие рассматривалось как триумф, жертв избежать не удалось. 1 июля 1933 года S.55, следовавший за Бальбо, попытался приземлиться в гавани Шеллингвауде в Амстердаме, но врезался в близлежащую плотину, в результате которой погиб член экипажа сержант Кинтавалле (Quintavalle). Также трагедия повторилась ближе к концу перелета 8 августа, когда один из членов экипажа погиб после того, как его S.55 упал в океан при попытке взлететь из Понта-Делгада на Азорском архипелаге.

Если не принимать во внимание несчастные случаи, полеты считались успешными. Многие в то время полагали что трансатлантические путешествия могут быть безопасны и что услуги коммерческих авиалайнеров на дальние расстояния станут прибыльным предприятием. Фактически, вскоре после этого были разработаны две версии для гражданской авиации, S.55C и S.55P, которые летали по коммерческим маршрутам над Средиземным морем в течение примерно десяти лет.

1/4

S.55P был гражданской версией S.55.

Несмотря на то, что S.55 ярко проявил себя, он также участвовал в боевых действиях во время гражданской войны в Испании, бомбардируя республиканские корабли и становясь основным самолетом итальянских морских бомбардировочных эскадрилий на протяжении 1930-х годов.

1/5

Несмотря на нестандартный внешний вид, S.55 оказался очень успешным.

Он также служил в бразильской армии в 1930-х годах, где попал в две крупные аварии. Первая произошла 3 сентября 1931 года, когда два самолета S.55, выполнявшие задание в Рио-де-Жанейро, столкнулись друг с другом, а затем рухнули в залив Гуанабара. Также при невыясненных причинах, менее чем через год, 26 апреля 1932 года, правительственный самолет S.55 разбился при приземлении в заливе Сальвадор-де-Баия (Salvador de Bahia), в результате чего погибли два пассажира и штурман-радист, но бразильский министр транспорта и общественных работ Хосе Америко де Алмейда (José Américo de Almeida), выжил несмотря на полученные травмы.

В СССР

1/5

В 1932 году ВВС РККА серьезно рассматривали вопрос покупки 30 летающих лодок в варианте торпедоносцев и разведчиков. Но… флоту на это денег не дали, и сделка не состоялась. А Гражданскому воздушному флоту – ГВФ – денег выделили, правда, не очень много, поэтому в 1932 году для пассажирской службы было закуплено пять S.55 (хотя первоначально планировалось купить шесть летающих лодок) в варианте пассажирского самолета, которые эксплуатировались в СССР. Были куплены самолеты модификации S.55Х, хотя по некоторым данным, купили модификацию S.55Р. Интересная деталь. Несмотря на то, что S.55Х были пассажирскими самолетами с пассажирскими салонами и креслами, по требованию советских представителей на самолетах были предусмотрены пулеметные турели и бомбодержатели. Объяснялось это тем, что в военное время эти гидросамолеты должны были использоваться как бомбардировщики. Четыре «Савойи» предназначались для Дальневосточного управления ГВФ, и по мобилизационному плану включались в состав ВВС Морских сил Дальнего Востока (предшественник Тихоокеанского флота), а головная – для Главсевморпути – она разбилась при перегоне. Последний самолет был списан в 1938 году. S.55Х работали на регулярных авиалиниях Хабаровск – Петропавловск-Камчатский, Владивосток — Александровск-Сахалинский — Петропавловск-Камчатский и Хабаровск — Оха — Александровск-Сахалинский

Реплика

1/5

Единственный сохранившийся S.55 в музее. Источник: JCMA CC BY-SA 4.0.

Последний сохранившийся экземпляр S.55 - это тот же самолет, на котором летал Жоау Рибейру де Баррос в 1928 году, и в настоящее время он находится в запустении в музее ТАМ в Сан-Паулу, Бразилия, который недавно закрылся. Это побудило новое поколение энтузиастов авиации, техников и журналистов, которым помогли бывшие сотрудники Savoia-Marchetti, воссоздать совершенно новый S.55 с нуля.

Историческая группа Savoia-Marchetti, которой поручено сохранять историю фирмы, с 2015 года работает над точным воссозданием этого легендарного самолета в рамках подготовки к столетнему юбилею ВВС Италии и первому полету S.55 в 2023 году, а также 90-летию массового перелета Итало Бальбо через Атлантику в 1933 году.

Под руководством Филиппо Меани (Filippo Meani) они тщательно искали уцелевшие детали S.55 и просмотрели 900 оригинальных сборочных документов, относящихся к S.55, из 14 000 технических документов Savoia-Marchetti.

1/2

Приложив большие усилия, чтобы соответствовать производственному процессу, описанному в оригинальных чертежах, модель, хотя и не летающая, планируется соответствовать высочайшим музейным стандартам.

Несмотря на задержку из-за пандемии, был достигнут значительный прогресс, и по состоянию на сентябрь 2022 года проект, который начался со строительства планера в музее Воландия (Volandia Museum), втором по величине авиационном музее Италии, завершен на 75% и уже готов сдвоенный корпус, хвостовое оперение, центральная часть и макеты двигателей. Учитывая приближение крайнего срока в апреле 2023 года, Savoia Marchetti Historical Group надеется приобрести два работающих двигателя Isotta Fraschini и завершить работу над центропланом.

Технические характеристики

• Экипаж: 2 пилота, 3-4 других члена экипажа.

• Длина: 16,5 м

• Размах крыльев: 24 м.

• Высота: 5 м

• Вес пустого: 5750 кг

• * Максимальный взлетный вес: 8260 кг.

• * Силовая установка: 2 поршневых двигателя Isotta Fraschini Asso 500 V-12 с водяным охлаждением мощностью 500 л.с., каждый из которых установлен тандемно, а также один поршневой двигатель Garelli, приводящий в движение маслораспределитель, расположенный между двумя главными двигателями.

• * Максимальная скорость: 225 км/ч

• * Практическая дальность: 3500 км.

* В зависимости от установленных двигателей значения могут отличаться.

Автор: Jake Leigh-Howarth November 25, 2022

Источники: PlaneHistoria, Wikipedia, Дзен

Перевод мой.

Показать полностью 41
[моё] Техника Авиация Самолет Летающая лодка Гидросамолет Италия Перевод Перевел сам Длиннопост
8
204

Dornier Do X – Больше не всегда лучше...⁠⁠

Dornier Do X – Больше не всегда лучше... Авиация, Самолет, Техника, Перевод, Перевел сам, Летающая лодка, Гражданская авиация, Старое фото, История авиации, Длиннопост

Do X в полете.

Если вы хотели пересечь Атлантику в 1920-х годах, ваш выбор был весьма ограниченным. Вы могли бы сесть на корабль, но это путешествие могло занять до 12 дней. С конца 1920-х годов мощные дирижабли «Цеппелин» представляли собой гораздо более быструю альтернативу, но таких полетов было мало и они были очень дорогими. Нужен был надежный пассажирский самолет, способный совершать обратные рейсы между Европой и Америкой, что вдохновило на создание Dornier Do X.

Но возник ряд проблем. В частности, авиационные двигатели того периода не отличались высокой надежностью. Нередко проблемы с двигателем вынуждали самолет совершать незапланированные посадки. Если для наземных полетов такая посадка была относительно безопасна, то для длительных полетов над водой это было невозможно. Именно отсюда возникла идея использования летающих лодок в трансконтинентальных перелетах — летающая лодка могла безопасно приземлиться в любом месте, где был достаточно большой водоем.

Dornier Do X – Больше не всегда лучше... Авиация, Самолет, Техника, Перевод, Перевел сам, Летающая лодка, Гражданская авиация, Старое фото, История авиации, Длиннопост

Boeing 314 Clipper широко использовался в качестве авиалайнера.

К 1930-м годам элегантные американские Boeing 314 Clippers регулярно пересекали Атлантический и Тихий океаны, а летающие лодки British Short Empire совершали рейсы из Великобритании в Африку, Азию и даже Австралию.

Однако задолго до того, как британские и американские летающие лодки вступили в строй, огромная и роскошная немецкая летающая лодка на короткое время стала самым большим самолетом в мире.

Вступление

Клод (Клаудиус) Дорнье получил инженерное образование в Мюнхенском техническом колледже в 1910 году и сразу же начал искать работу в авиационной компании. Ему удалось найти работу на заводе дирижаблей «Zeppelin» во Фридрихсхафене, на берегу Боденского озера на юге Германии. Однако Дорнье всегда больше интересовали самолеты, чем дирижабли.

Dornier Do X – Больше не всегда лучше... Авиация, Самолет, Техника, Перевод, Перевел сам, Летающая лодка, Гражданская авиация, Старое фото, История авиации, Длиннопост

Dornier Do R4 Superwal — еще одна летающая лодка компании. Источник фото – Bundesarchiv Bild 102 10075 CC BY-SA 3.0.

Компания Zeppelin была в авангарде создания и внедрения новых материалов и сплавов. Zeppelin освоили металлический каркас, придающий жесткость, но конструкции из стали были слишком тяжелыми для самолетов. Дорнье был заинтересован в использовании легких алюминиевых сплавов при проектировании самолетов, и в 1912 году граф Фердинанд фон Цеппелин разрешил Дорнье основать отдельный авиастроительный завод в Линдау, в нескольких километрах к югу от Фридрихсхафена.

Итогом стало создание истребителя Zeppelin-Lindau D.I, который совершил свой первый полет в июне 1918 года. Хотя он не успел поступить на вооружение ВВС Германии, это был удивительно совершенный маленький самолет. Это был первый одноместный истребитель, в котором использовалась монококовая усиленная обшивка, которая была намного прочнее, чем конструкция из дерева и ткани большинства современных ему военных самолетов.

1/2

Истребитель Zeppelin-Lindau D.I

Однако во время войны Дорнье спроектировал и цельнометаллический гидросамолет — массивный Zeppelin-Lindau Rs IV. Это был моноплан с крылом «парасоль» и четырьмя двигателями, установленными в паре мотогондол между крылом и нижней частью фюзеляжа, в котором располагалась кабина, и выступающие вбок спонсоны, придававшие устойчивость на воде. RS. IV (обозначенный как Riesenflugzeug (Гигантский самолет) для Императорского флота Германии) задумывался как дальний морской патрульный самолет, но до конца войны был построен только один самолет.

1/5

Zeppelin-Lindau Rs.IV был очередной попыткой Дорнье создать гидросамолет.

В 1923 году Клод Дорнье смог основать собственную компанию Dornier Flugzeugwerke. Одним из первых новых проектов Дорнье была летающая лодка Do J Wal (Кит).

Это был еще один самолет с крылом «парасоль» с использованием боковых поплавков-спонсонов для обеспечения устойчивости в воде и одной мотогондолы для двух двигателей над крылом. Впервые Wal был произведен в 1925 году и зарекомендовал себя как долговечная и надежная конструкция: он использовался во многих дальних перелетах и производился как в военной, так и в гражданской версиях до 1932 года. Однако, даже когда Wal еще находился в производстве, Клод Дорнье работаю над проектом гораздо более крупной и впечатляющей летающей лодки.

1/4

Развитием нового дизайна стал Dornier Do X. Источник фото – Bundesarchiv Bild 102 12963 CC BY-SA 3.0

Do X

С точки зрения инноваций, в Do X, не было ничего по-настоящему нового. Это был высокоплан с металлической обшивкой поверх дюралюминиевого каркаса фюзеляжа, и с тканевой обшивка, на металлическом каркасе крыльев. Устойчивость на воде обеспечивалась парой широких спонсонов, прикрепленных к нижней части корпуса (они также обеспечивали доступ пассажиров и экипажа в самолет), а двигатели устанавливались попарно в гондолах над крылом.

Что отличало Do X, так это его огромный размер. Имея размах крыла более 47,2 м. и длину более 39,6 м., Do X был сопоставим по размеру с современным авиалайнером Boeing 767-300.

В движение его приводили двенадцать девятицилиндровых радиальных двигателей Siemens Jupiter мощностью по 500 л.с., установленных попарно в шести мотогондолах. Органы управления двигателем были настолько сложными, что пилот не имел прямого управления тягой: как и на корабле, пилот передавал команды двигателя бортинженеру через командный телеграф.

1/3

Dornier Do X был по-настоящему огромным самолетом, сравнимым с Боингом 767.

Гигант имел 3 палубы: на верхней палубе располагались кабина пилота, штурманское отделение, отделение управления двигателем и радиорубка, а на главной палубе располагалась основная зона отдыха для пассажиров (которая при необходимости могла быть преобразована в спальные места), письменные комнаты, ванные комнаты, кухня, бар и обеденная зона длиной 18 м. На нижней палубе располагались девять водонепроницаемых отсеков и топливные баки.

Совершив свой первый полет с Боденского озера в июле 1929 года, Do X стал самым большим из когда-либо летавших самолетов (хотя несколько лет спустя его превзошел еще более крупный Туполев АНТ-20 «Максим Горький»).

В октябре того же года он установил новый рекорд, взяв 159 пассажиров (в основном журналистов и работников Дорнье) и 10 членов экипажа в 45-минутный полет вокруг Боденского озера – это количество пассажиров, перевезенных за один рейс, не будет побито более 20 лет.

1/4

Роскошный интерьер салона гиганта.

За последующий год после этого рекордного полета была проделана большая работа над интерьером Do X, чтобы сделать его максимально роскошным (он должен был напрямую конкурировать с первоклассными номерами, предоставляемыми на пассажирских лайнерах). Пассажиры располагались в кожаных креслах в помещениях с персидскими коврами и богато украшенной мебелью.

Хотя самолет был спроектирован так, чтобы вместить до 100 пассажиров, предполагалось, что на большинстве рейсов будет перевозиться только 40 состоятельных пассажиров.

Модернизацию получили и авиационные двигатели. Двигатели Siemens Jupiter с воздушным охлаждением оказались недостаточно мощными, и самолет не смог подняться выше 150 м. при полной загрузке.

1/5

Самолет имел 12 двигателей, но при этом имел очень низкие характеристики и высокий расход топлива. Фото предоставлено – Bundesarchiv Bild 102 10659 CC BY-SA 3.0.

На смену им пришли более мощные 12-цилиндровые двигатели Curtiss Conqueror с водяным охлаждением, каждый мощностью более 600 лошадиных сил. Более мощные двигатели позволили Do X развивать скорость 185 км/ч и подняться на немного большую высоту - около 600 м. при полной загрузке. Хотя это меньше проектной крейсерской высоты в 3000 м., но считалось достаточной для безопасного трансатлантического путешествия.

Do X на службе

30 ноября 1930 года Do X вылетел из Фридрихсхафена и направился в Нью-Йорк. Планировалось, что это будет триумфальное подтверждение развития немецких технологий и дизайна, но все пошло не так.

У Do X была серьезная проблема: расход топлива. Более мощные двигатели Curtiss позволили летающей лодке набрать немного большую скорость и высоту, но на крейсерской скорости 12 двигателей потребляли около 1800 л. топлива каждый час. По этой причине его первый дальний полет представлял собой серию коротких перелетов, позволяющих часто дозаправляться.

Покинув Фридрихсхафен, Do X вылетел в Нидерланды, Англию, Францию и Испанию, а 29 ноября приземлился в Лиссабоне, Португалия. Там возникший пожар уничтожил большую часть левого крыла.

1/5

Для управления самолетом Do X требовался большой экипаж. Для обслуживания двигателей в полете был нанят инженер. Фото предоставлено – Bundesarchiv Bild 102 10658 CC BY-SA 3.0.

Ремонт занял более шести недель, после чего Do X выполнил несколько коротких перелетов вдоль побережья Западной Африки, а затем направился на запад к островам Зеленого Мыса, где приземлился в июне. Затем он, наконец, пересек Атлантику и достиг Бразилии, а затем повернул на север и прибыл в Нью-Йорк 27 августа 1931 года. Продолжительность полета была «отрицательно впечатляющей» — более девяти месяцев!

Полет в обратном направлении был гораздо лучше: Do X покинул Нью-Йорк 21 мая 1932 года и прибыл в Берлин через три дня, 24 мая. Однако к тому времени мир был охвачен Великой депрессией и рынка для роскошных авиалайнеров с чрезвычайно высоким расходом топлива уже не было.

1/4

Схема перелетов Do X.// Do X в Нью-Йорке.

Дорнье, не имея возможности финансировать дальнейшие перелеты, летом 1932 года передал Do X немецкой государственной авиакомпании Deutsche Lufthansa. После нескольких коротких полетов вдоль побережья Германии Do X в 1933 году он отправился в Стамбул, но добрался лишь до водохранилища недалеко от города Пассау в Баварии, где был серьезно поврежден во время аварии при приземлении.

1/7

Do X пришвартовался и готов к посадке пассажиров.

Стало ясно, что Lufthansa не была заинтересована в таком большом и сложном самолете, и после ремонта он вернулся в Берлин, где был выставлен в качестве центрального экспоната нового немецкого музея авиации Deutsche Luftfahrt-Sammlung.

Он больше никогда не летал и оставался в музее, пока не был сильно поврежден бомбардировками союзников в 1943 году. Большую часть обломков отправили на металлолом в 1945 году. От могучего Do X осталось лишь несколько фрагментов хвоста, которые в настоящее время экспонируется в музее Дорнье во Фридрихсхафене.

Dornier Do X – Больше не всегда лучше... Авиация, Самолет, Техника, Перевод, Перевел сам, Летающая лодка, Гражданская авиация, Старое фото, История авиации, Длиннопост

Do X в музее.

Итальянский Do X

Хотя только один Do X эксплуатировался компанией Dornier, а затем Lufthansa, еще два экземпляра были проданы в Италию. В 1931 году итальянская авиакомпания Società Anonima Navigazione Aerea (SANA) приобрела два экземпляра: Do X2 “Umberto Maddalena” и Do X3 “Alessandro Guidoni.” Хотя оба были приобретены с намерением использовать их в пассажирских авиаперевозках по Средиземноморью, этого не произошло.

Основная проблема заключалась в том, что оба итальянских экземпляра были оснащены 12 двигателями Fiat, каждый мощностью чуть более 440 л.с., что еще больше ухудшало и без того незначительные характеристики при полной загрузке. Вместо этого оба Do X использовались итальянскими вооруженными силами в качестве морских патрульных самолетов дальнего действия.

Dornier Do X – Больше не всегда лучше... Авиация, Самолет, Техника, Перевод, Перевел сам, Летающая лодка, Гражданская авиация, Старое фото, История авиации, Длиннопост

Итальянский Do X.

Их даже испытывали как бомбардировщики, в ходе которых в нижней части хвоста был установлен застекленный пост бомбардира. Do X2 был поврежден в результате серии аварий и выведен из эксплуатации в 1935 году, а оба итальянских Do X в конечном итоге были списаны в 1937 году. Ни от одного из них не осталось никаких следов.

Заключение

В 1920-е годы возник значительный интерес к разработке трансатлантического авиалайнера. Именно тогда родилась идея Do X, однако этому самолету мешали серьезные недостатки. Наиболее примечательным был чрезмерный расход топлива и малый радиус действия.

Недостаточная мощность двигателя также означала, что он никогда не мог подниматься выше 600 м. при перевозке пассажиров. Для этого пришлось бы лететь над поверхностью Атлантики, что существенно снизило бы комфорт пассажиров, независимо от того, насколько роскошно было их окружение.

1/6

Несмотря на то, что он был достаточно роскошен, экономика того времени не могла поддерживать такой самолет. Фото предоставлено – Bundesarchiv, Bild 102-10252 CC BY-SA 3.0.

Однако главная проблема этого самолета заключалась во времени появления. Эксплуатация была очень дорогой, и она рассчитывалась на богатых пассажиров, которые были готовы платить большие деньги за роскошные путешествия. Он совершил свой первый полет в США как раз в тот момент, когда последствия Великой депрессии стали явными. Рынок роскошных путешествий резко сокращался, и ни одна авиакомпания, кроме SANA, не проявила никакого интереса к покупке Do X.

Do X был смелым экспериментом и одним из самых больших и узнаваемых самолетов межвоенного периода. Но он также был гораздо менее коммерчески успешным, чем меньшие по размеру летающие лодки Dornier Wal, которые продолжали обеспечивать авиапочту и пассажирские перевозки через Южную Атлантику до 1938 года. Больше не всегда значит лучше…

Технические характеристики:

Экипаж:  10-14 человек.

Вместимость:  66-100 пассажиров.

Длина:  40,05 м.

Размах:  47,8 м.

Максимальная ширина корпуса: 4,8 м

Высота:  10,25м.

Максимальная масса: 49т.

Двигатели: 12 радиальных поршневых двигателей воздушного охлаждения Siemens Jupiter, мощностью 525 л.с. каждый.

Максимальная скорость:  242 км/ч.

Дальность: 1700 км.

Источник: PlaneHistoria, 21.01.2023

Автор:  Steve MacGregor

Перевод мой.

Показать полностью 49
[моё] Авиация Самолет Техника Перевод Перевел сам Летающая лодка Гражданская авиация Старое фото История авиации Длиннопост
16
121

Дирижабль "Roma". Короткая жизнь и трагический итог⁠⁠

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

В комментариях @UuuuhBl9 попросил рассказать о дирижаблях. Вот перевод статьи по теме.

После Первой мировой войны Италия проявляла особый интерес к разработке дирижаблей для коммерческих целей, причем итальянские инженеры сосредоточили внимание на полужестких дирижаблях как на будущем гражданского воздушного транспорта.

1/2

Дирижабль Т.34, позже названный «Roma», готовится к своему первому полету на аэродроме Чампино, к юго-востоку от Рима, 19 марта 1920 года. Источник фото: архив P. MONTI.

Италия, как и Германия, наиболее широко использовала дирижабли в ходе Великой войны, даже несмотря на то, что быстрое развитие авиации привело к тому, что использование этих больших дирижаблей было почти исключительно ночным. После войны в Италии остались многочисленные сторонники дирижаблей, особенно в области гражданских перевозок, где его большие транспортные возможности и долговечность открывали возможности, которые были немыслимы для аэропланов того времени.

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

Вид на величественный Т.34 во время одного из его первых испытательных полетов. Стоит обратить внимание на характерный трипланный хвост.

ИТАЛИЯ И ДИРИЖАБЛИ

Итальянские конструкторы сосредоточили свое внимание на дирижаблях полужесткой конструкции, характеризующейся центральным хребтом треугольного сечения, к которому снизу крепились кабина и двигатели, а сверху оболочка дирижабля, состоящая из двух отдельных частей. Первая была занята водородными отсеками с избыточным давлением, оснащенными специальными вентиляционными клапанами. Стабильность формы и конструкции дирижабля обеспечивалась посредством второй части, которая представляла собой отдельные оболочки с воздухом, называемые «баллонетами», которые, расширяясь или сжимаясь, позволяли компенсировать любые изменения объема водорода. Вся конструкция была усилена большой жесткой параболической конструкцией, расположенной в носовой части дирижабля.

Эта схема позволила построить малые и средние дирижабли (10 000–40 000 м3), а также сократить стоимость и сроки строительства по сравнению с дирижаблями жесткой конструкции, разработанными в Германии. Итальянская схема достигла своей вершины в дирижаблях, спроектированных Умберто Нобиле и использовавшихся в серии знаменитых полярных экспедиций.

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

На Т.34 устанавливались двигатели Ansaldo San Giorgio мощностью 450 л.с.

В период после Великой войны идея использования больших дирижаблей для гражданского транспорта привлекла такое количество поклонников среди итальянских конструкторов, что к 1919 году главные конструкторы этого сектора — Нобиле, Селестино Усуэлли и Артуро Крокко — начали исследования нового полужесткого дирижабля большого объёма, способного совершать трансконтинентальные перелёты. Однако эта концепция стала реальностью только благодаря вмешательству генерала Маурицио Марио Мориса, который организовал строительство нового дирижабля в Stabilimento Costruzioni Aeronautiche Regio Esercito (Королевской армии). Обозначение нового дирижабля было Т.34 — Т для трансатлантических перелетов и 34, обозначающее общий объем дирижабля, 34 000 м3, — ему было присвоено имя «Roma».

1/3

Дирижабль задумывался как самый большой полужесткий дирижабль из когда-либо построенных: его общая длина составляла 128 метров, а диаметр - 22 метра. Профиль дирижабля имел некоторое сходство с профилем немецких дирижаблей «Цеппелин» (конструкция которых, однако, сильно отличалась и включала жесткую металлическую конструкцию), но имел менее сужающуюся форму и большое трипланное хвостовое оперение. От носа до кормы шла треугольная центральная балка, к которой крепились гондолы для шести моторов мощностью 450 л.с. Двигатели Ansaldo San Giorgio с большими деревянными толкающими винтами, имели доступ для технического обслуживания в полете. Командная кабина рассчитывалась на 25 пассажиров.

Двигатели Ansaldo, располагались под разными углами наклона - передняя пара под углом 12°; вторая пара - под углом 10°, а самая задняя пара - параллельно линии полета.

С помощью ряда внутренних переходов и лестниц экипаж мог получить доступ к внутренним частям дирижабля для выполнения работ по техническому обслуживанию. Общий вес дирижабля составлял чуть менее 20 тонн, но его самым выдающимся достоинством была скорость около 110 км/ч.

ПЕРВЫЕ ПОЛЕТЫ

Свой первый полет «Roma» совершил 19 марта 1920 года и в ходе летных испытаний не столкнулся с какими-либо серьезными техническими проблемами. Особого внимания заслуживает испытательный полет, предпринятый 20 сентября того же года с королем Витторио Эммануэле III на борту в качестве почетного гостя во время полета между Римом, Неаполем и Палермо. Несмотря на инновационные решения и характеристики нового дирижабля, итальянский рынок гражданского транспорта не был готов к такой машине, и после длительных переговоров «Roma» была продана правительству США в начале 1921 года за 184 000 долларов. Значительно дешевле, чем стартовая цена в 475 000 долларов.

1/2

20 сентября 1920 года король Витторио Эммануэле III вылетел на борту «Roma» в Неаполь и Палермо. //Меню, представляемое гостям на борту воздушного корабля.

15 марта 1921 года во время приемочного полета дирижабля американским экипажем в составе майора Джон Дж. Торнелла (John G. Thornell), капитана Дейл Мабри (Dale Mabry) и лейтенанта У. Дж. Рид (W.J. Reed) на борту находились почетные гости: посол США в Италии Роберт Андервуд Джонсон (Robert Underwood Johnson) и принц Дании Виго. Полет был довльно продолжительным: «Roma» пролетела над Неаполем и островом Капри, предоставив гостям изысканный обед с шампанским с захватывающим видом на Везувий.

Для перевозки «Roma» в США американские офицеры сначала рассматривали возможность прямого трансатлантического перехода, а позже решили, что более разумно разобрать дирижабль и переправить его морем в Нью-Йорк.

1/2

15 марта 1921 года «Roma» была передана американскому экипажу, который совершил длительную обзорную экскурсию из Рима с многочисленными высокопоставленными лицами на борту. Дирижабль произвел полет на юг в Неаполь и над островом Капри.

В начале августа 1921 года, через месяц после того, как «Roma» покинул Италию, сборка дирижабля началась в Лэнгли, штат Вирджиния, где был построен большой ангар, а также лаборатории по производству водорода. Последней базой дирижабля должен был стать Брукс-Филд недалеко от Сан-Антонио, штат Техас, где находилась школа подготовки воздушных наблюдателей для армии США.

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

Главный салон «Roma», вмещающий около 25 пассажиров, во время его сборки в США. Дирижабль с самого начала задумывался как трансатлантический аппарат, и конструкторы также прорабатывали более крупный дирижабль проекта Т.120, на 100 пассажиров.

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

Три инженера в ангаре для дирижаблей в Лэнгли в конце лета 1921 года. Можно представить размеры хвостового оперения «Roma».

Сборка «Roma» завершилась в Лэнгли 5 ноября 1921 года, а утром 15-го числа на поле прибыло более 1000 зрителей, чтобы увидеть взлет. За штурвалом находился Торнелл; серебряный дирижабль, на носу которого было нарисовано слово «Roma» и белая пятиконечная звезда, величественно вышел из ангара. В 10:30, после почти часа предполетной подготовки, дирижабль начал медленно подниматься в воздух, хотя сразу же возникли проблемы с двигателями Ansaldo, которые не смогли развить полную мощность. Несмотря на эту проблему, командир продолжил полет без особых проблем до 11:30, когда была обнаружена утечка водорода. Находившимся на борту техникам удалось устранить утечку, и в 13:00 дирижабль приступил к стыковке, которая успешно завершилась через полчаса. Еще один, более успешный полет состоялся 23 ноября.

1/2

«Roma» высовывает нос из ангара дирижабля в Лэнгли перед своим первым полетом в США в 15 ноября 1921..

ОФИЦИАЛЬНАЯ ПЕРЕДАЧА

Тем временем 9 декабря в Боллинг-Филд в Вашингтоне была организована церемония официальной передачи дирижабля. Однако в то утро ненадежные двигатели Ansaldo создали новые проблемы, задержав вылет дирижабля из Лэнгли, в результате чего церемонию пришлось отложить до 21 декабря. У дирижабля снова возникли технические проблемы, и незадолго до полудня он прибыл в Боллинг-Филд, где, из-за сильного порывистого ветра он предстал перед публикой в беспорядочном полете с оторванной частью оболочки. Однако благодаря усилиям летного экипажа и наземного обслуживающего персонала дирижабль удалось поставить на якорь, но долгожданный демонстрационный полет во второй половине дня, в котором должны были принять участие различные гражданские и военные сановники, пришлось отменить.

В ходе церемонии посол Италии Роландо Риччи (Rolando Ricci) поблагодарил американское правительство и военное руководство за разрешение сохранить первоначальное название дирижабля, заявив: «Я благодарю власти за проявленную ими любезность и вежливость по отношению ко всей Италии». Со своей стороны, военный министр США Джон Уикс (John W. Weeks) выразил свое почтение и благодарность итальянским техническим специалистам и американскому экипажу, которому, несмотря на неблагоприятные условия, удалось завершить полет из Лэнгли. Незадолго до классического запуска бутылки шампанского начальник генштаба Италии генерал Джузеппе Ваккари (Giuseppe Vaccari) вместе с Торнеллом установили американский флаг на корме «Roma».

1/2

Дирижабль армии США «Roma» над Норфолком, штат Вирджиния, во время второго испытательного полета 23 ноября 1921 года.

31 декабря Торнелл передал командование «Roma» капитану Мабри, которому было поручено руководить заменой двигателей дирижабля «Ансальдо» на более мощные и надежные силовые установки «Либерти». Одновременно велись ремонтные работы на оболочке и внутренних отсеках, хотя Мабри в письме от 1 февраля 1922 года подчеркивал коменданту Школы воздухоплавания необходимость замены внешней оболочки и баллонетов.

23 августа 1921 года дирижабль ZR-2 ВМС США (бывший британский жесткий дирижабль R38) потерпел крушение в Великобритании из-за разрушения конструкции и последующего пожара, в результате чего погибла большая часть экипажа. После трагедии была выдвинута просьба заменить использование легковоспламеняющегося водорода гелием – инертным газом, который не горит, но который был существенно дороже. К сожалению, запрос был отклонен по бюджетным причинам. Это решение оказало крайне негативное влияние на «Roma» и его команду.

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

Американский экипаж, принимавший «Roma» в Италии. Слева направо стоят: сержант Дж. М. Биденбек, В.К. Хоффман, М. Дж. Бил, Х.А. Чепмен и Р.К. МакНелли. Сидят слева направо: лейтенант У. Дж. Рид, майор Дж. Г. Торнелл и капитан Дейл Мабри.

После нескольких недель работ по установке новых двигателей планировалось, что «Roma» возобновит полеты в конце февраля 1922 года. 21 числа, после утра, проведенного в ожидании улучшения погоды, дирижабль был выведен из ангара сразу после 12:00, и 45 человек, включая летный экипаж, техников и VIP-персон, заняли свои места в пассажирской гондоле. «Roma» вылетел ранним утром, и с момента освобождения стыковочных тросов Мабри пришлось изрядно потрудиться, чтобы управлять дирижаблем. Дирижабль сразу же начал слишком быстро набирать высоту, принимая резко задранное положение, и только после решительного использования клапанов стравливания воздуха правильное положение полета восстановилось.

После этой первоначальной проблемы полет поначалу протекал хорошо: «Roma» достигла скорости 120 км/ч, чего никогда не удавалось достичь с двигателями Ansaldo. Было отмечено, что американские двигатели работали отлично, создавая меньшую вибрацию планера, чем их итальянские предшественники. Но спокойный характер полета был нарушен обнаружением утечки газа в носовой части дирижабля. Однако, поскольку ситуация, казалось, стабилизировалась, Мабри решил продолжить вылет.

КАТАСТРОФА

Незадолго до 14:00 в командной рубке была обнаружена аномальная вибрация, в газовом отсеке № 1 обнаружена утечка газа и поднята тревога. В 14:10, когда дирижабль пролетал над армейским квартирмейстерским складом на реке Элизабет, лейтенант Байрам Г. Берт (Byram G. Burt), находившийся за пультом управления рулём высоты, заметил, что последний не работает. Потеряв управление дирижаблем, Мабри отдал приказ немедленно выключить двигатели и совершить вынужденную посадку, направив дирижабль в сторону поля загородного клуба Норфолк за рекой Лафайет. Несмотря на все усилия экипажа, «Roma» была обречена. К этому моменту полностью потеряв контроль, корабль накренился на 45° и рухнул на землю на военные склады, порвав высоковольтные провода ЛЭП, что привело к сильному водородному пожару. Всего лишь 11 из 45 человек на борту выжили.

Воздушная служба армии США немедленно приказала начать расследование для выяснения причин гибели «Roma». Одним из первых выводов было то, что большинство жертв погибли в результате возникшего водородного пожара, что было подтверждено допросом свидетелей и некоторых выживших, которые выразили убежденность в том, что многие члены экипажа могли бы быть спасены, если бы гелий был использован вместо водорода. Также было установлено, что причиной крушения стала полная потеря управления, и было высказано предположение, что некоторые из тросов управления оборвались после внезапного обрушения передней жесткой конструкции дирижабля из-за потери газа в отсеке № 1. Хотя точно определить причину пропажи газа не удалось, было решено, что основная причина происшествия связана с деградацией покрытия «Roma». Действительно, при взлете было отмечено, что внешнее покрытие было в плохом состоянии, и некоторые свидетели подтвердили, что куски оболочки упали на землю, когда «Roma» взлетал.

1/5

Спасатели наблюдают за происходящим. Кран снимает искореженный металл разрушенного «Roma» на квартирмейстерском складе армии США в Норфолке после крушения 21 февраля 1922 года.

На высшем уровне разгорелись ожесточенные споры по поводу неспособности выделить финансирование на замену водорода гелием. В Италии трагедия, также имела большой резонанс и вызвала многочисленные дискуссии и расследования. Умберто Нобиле заявил, что авария была «вызвана рядом неудачных обстоятельств, в результате которых дирижабль упал на территорию с многочисленными линиями электропередач».

ПОСЛЕДСТВИЯ

Оглядываясь назад, мы видим, что эта трагическая авария, как и большинство других, стала результатом ряда взаимосвязанных событий, некоторые из которых частично объяснялись несчастьем, а некоторые были вызваны человеческой ошибкой. Последний полет «Roma» был проведен на очень малой высоте, около 150 м, и благодаря новым двигателям он достиг скорости, которой дирижабль никогда раньше не достигал. Эти два факта в сочетании с плохим состоянием внешней оболочки и внутренних газовых отсеков, которые необходимо было заменить (как предлагал Мабри), могли привести к потере водорода из носового отсека, что привело к возникновению критических структурных напряжений для киля «Roma». Последующее обрушение передней жесткой конструкции привело к разрыву строп управления, также имевших жесткую конструкцию, в результате чего руль высоты оказался под углом снижения около 45°. Расследование также установило, что экипаж в начале полета не компенсировал должным образом разницу в весе американских двигателей и не загрузил достаточного балласта, что могло способствовать возникновению первоначальных проблем, возникших при взлете.

Дирижабль "Roma". Короткая жизнь и трагический итог Авиация, Катастрофа, Дирижабль, Воздухоплавание, Италия, США, Перевод, Перевел сам, Техника, Длиннопост

Единственным вопросом, который остался нерешенным, была причина, по которой передние двигатели продолжали работать во время крушения. Единственная правдоподобная гипотеза заключалась в том, что в ходе стремительно развивающейся цепочки событий приказ о остановке двигателей не дошел до соответствующих специалистов. Инцидент разжег в США дебаты о целесообразности существования дирижаблей, но также привел к решению заменить водород на гелий.

В память о трагедии на месте падения «Roma» была установлена памятная доска в память о 34 погибших. Кроме того, в Национальном музее ВВС США в Дейтоне, штат Огайо, хранится один из оригинальных двигателей Ansaldo San Giorgio.

Источник: журнал The Aviation Historian. Выпуск 34. Стр. 50-57.

Автор: Luigino Caliaro

Перевел сам.

Показать полностью 25
[моё] Авиация Катастрофа Дирижабль Воздухоплавание Италия США Перевод Перевел сам Техника Длиннопост
4
35

Blackburn B20: летающая лодка с раскладным днищем⁠⁠

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Как мог бы выглядеть B20 в роли спасателя. Его скорость сделала бы шансы на выполнение этой задачи над Северным морем намного выше, чем у типов, которые применялись. Понтон значительно бы упрости подбор выживших.

Засекреченный до 1945 года Blackburn B20 представлял собой экспериментальную летающую лодку, наиболее известную своей инновационной нижней частью фюзеляжа, которую можно было убирать в полете или выдвигать для приводнения. Впечатляющий образец достижений в авиационной инженерии, проект B20 в конечном итоге был отменен после катастрофы над бурным морем у береговой линии Шотландии.

После окончания Первой мировой войны развитие летающих лодок пошло ошеломляющими темпами. Однако, чтобы избежать ударов пропеллеров о воду, к 1930-м годам летающие лодки, такие как Shorts C Class и Boeing Clipper, обычно изготавливались с чрезвычайно высокими фюзеляжами, что увеличивало сопротивление воздуха в полете.

В попытке исправить это, более поздние самолеты, такие как Consolidated Catalina и Dornier Wal, были спроектированы с расположением крыльев и двигателей в верхней части фюзеляжа, однако такая конструкция по-прежнему создавала большое сопротивление.

Таким образом, в поисках более эффективной модели британское министерство авиации 2 марта 1936 года выпустило Спецификацию R.1/36, требующую постройку летающей лодки, которая имела бы максимальную крейсерскую скорость не менее 370 км/ч в час и, самое главное, чтобы вес не превышал 11,35т.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Цель - расположить пропеллеры подальше от воды  привела к созданию таких летающих лодок, как Dornier Do 24.

Разработка

Главный конструктор гидросамолетов Blackburn Aircraft Company майор Дж. Д. Ренни предложил новую революционную конструкцию, которая могла решить многие проблемы прошлого. Он представил летающую лодку с корпусом, который можно было не только выдвигать для приводнения, но и убирать для достижения оптимальных аэродинамических условий во время полета.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Схема патента Дж. Д. Ренни на убирающееся днище для летающей лодки (патент № 433925). Отметим, что на этом этапе предусматривалось, что поплавки крыла будут убираться в заднюю часть мотогондол.

Несмотря на радикальный характер их предложения, в конце концов Blackburn проиграл Saro S36 Lerwick, который в дальнейшем имел разочаровывающую судьбу: было выпущено всего 21 самолет. Однако конкуренция была очень жесткой, и чиновники Министерства авиации были настолько впечатлены концепцией Ренни, что разрешили строительство двух прототипов.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Saro S36 Lerwick, построенный по спецификации R1/36. Его фюзеляж с высокими бортами как раз демонстрирует проблему лобового сопротивления, которую было призвано избежать убирающееся днище B20. Передняя башня отодвигалась назад для швартовки.

Хотя первоначально планировались два двигателя Bristol Hercules, вскоре их заменили на более мощные 24-цилиндровые Rolls-Royce Vulture, поскольку расчетный вес B20 увеличился.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Rolls-Royce Vulture Х представлял собой X-образный двигатель объемом 42 литра с 24 цилиндрами. Разработанный в 1930-х годах, он представлял собой, по сути, четыре блока двигателя, соединенных вместе.

Разработка первого прототипа велась в течение трех лет, но с началом Второй мировой войны в 1939 году второй прототип был отменен, и вместо этого Blackburn пришлось объединить все свои ресурсы на строительство уже существовавших летающих лодок, необходимых для обнаружения «волчьих стай» немецких подводных лодок, вторгшихся в Атлантику.

Тем не менее работа над оригинальной моделью V8914 все еще продолжалась на фабрике Blackburn в Клайдсайде в Дамбартоне. Заводские острословы дали самолёту прозвище «Щелкунчик» в связи с довольно ужасной судьбой, которая могла постигнуть человека, оставшегося на опущенной платформе, когда ее убирают.

После завершения строительства в 1940 году B20 должен был пройти программу летных испытаний, которые должны были проводиться в полной секретности.

В20

Blackburn B20 представлял собой цельнометаллический свободнонесущий моноплан с высоким крылом весом 15,9 т., длиной 21,05 м., высотой 3,56 м. с убранным днищем и 7,62 м. с выдвинутым днищем. Крылья, площадь которых составляла 99 м2, оснащались поплавками на законцовках. Размах крыла в полетной конфигурации составлял 25 м., а в выпущенном состоянии размах уменьшался до 23,2 м.

B20 приводился в движение парой двигателей жидкостного охлаждения Rolls-Royce Vulture X, установленных в гондолах, выступающих из передней кромки центроплана. Они вращали два трехлопастных винта изменяемого шага De Havilland Hydromatic, что обеспечивало максимальную скорость 555 км/ч, крейсерскую скорость 320 км/ч и дальность полета 2400 км.

1/3

Прототип B20 V8914 на заводе Blackburn в Дамбартоне. Фото: Patrick Tilley.

Его корпус имел усиленную клепанную обшивку, а съемная нижняя часть фюзеляжа, называемая понтоном, была разделена на 5 секций, в которых размещались четыре топливных бака максимальной емкостью 4430 л., а также комплекс морского оборудования, включающий якорь, якорную лебедку, лодочный крюк, швартовный конец и пр.

В B20 было место для экипажа из пяти человек, который проникал в самолет, поднявшись по лестнице через люк в носовой части. За этим отсеком находилась просторная кабина экипажа, где располагались пилот и второй пилот, а за ними на нижнем уровне располагались штурман, наблюдатель и бортинженер.

B20 был оснащен всеми удобствами, необходимыми для длительных миссий, включая офицерскую каюту с двумя койками, спальные помещения для четырех членов экипажа, хранилище, мастерскую бортинженера и даже туалет.

1/2

Крупный план на складной понтон B20. Он позволил поднять двигатели подальше от воды во время взлета и посадки, но не создавать недостатки, связанные с сопротивлением, присущие корпусам типичных летающих лодок.

Хотя прототип B20 был безоружным, на серийной версии планировалось иметь два пулемета калибра .303 в носовой части, еще пару пулеметов на миделе в башне с механическим приводом и еще четыре в хвостовой башне. Также планировалось вооружение четырьмя 500-фунтовыми бомбами, прикрепленными к центроплану и внутри каждой мотогондолы.

Катастрофа

Во время своего первого полета в марте 1940 года у прототипа V8914 были обнаружены проблемы с триммерами элеронов. Их в конечном итоге устранили после нескольких дополнительных испытаний, которые были слегка подпорчены ударом птицы, вызвавшим незначительные повреждения. Тем не менее, несмотря на неудачи, выдвижной понтонный механизм оказался надежным и эффективным.

7 апреля 1940 года, за день до того, как Германия начала вторжение в Данию и Норвегию, летающая лодка Blackburn вышла на взлетно-посадочную полосу для своего первого испытания на максимальную скорость под управлением лейтенанта Гарри Бэйли (Harry Bailey). С ним были Иван Уоллер (Ivan Waller), инженер по летным испытаниям Rolls-Royce, Фред Уикс (Fred Weeks), инженер по летным испытаниям от Blackburn, и два других пассажира по имени Дункан Робертс (Duncan Roberts) и Сэм Макмиллан (Sam McMillan), которые должны были следить за приборами.

Над продуваемом ветрами западном побережье Шотландии, Бэйли разогнал B20 до 555 км/ч., прежде чем началась зловещая вибрация. При замедлении, гул продолжал сохраняться, вынудив Бейли приказать своему экипажу подготовить парашюты к немедленной эвакуации.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Лейтенант Henry "Harry" Bailey, пилот B20, погибший в этой авиакатастрофе.

Первым спасался через аварийный люк на крыше кабины Фред Уикс, при этом он ударился ногой о руль направления. Следующим был Иван Уоллер, чей парашют запутался в радиомачте после того, как он слишком рано выпустил его. Высунувшись из люка, Иван смог выбраться и осторожно пройти по фюзеляжу, пока вибрация на время утихла, распутать парашют и выпрыгнуть с самолета. Лейтенант Бэйли оставался с самолетом до последнего момента, чтобы дать двум другим членам экипажа шанс спастись. Его парашют не раскрылся полностью, и он утонул. Самолет упал в море. Никаких следов Дункана Робертса и Сэма Макмиллана так и не было найдено. Двое выживших членов экипажа были спасены HMS Transylvania (торговое судно, переоборудованное во вспомогательный крейсер).

1/6

B20 на воде. Физические преимущества его выпускающегося днища очевидны.

Экипаж «Трансильвании» сообщил, что видел большой прямоугольный агрегат, вышедший из густого облачного покрова, вероятно, элерон. Наиболее вероятное объяснение крушения состоит в том, что причиной вибрации был флаттер элерона, который прекратился, когда элерон оторвался (что дало Ивану Уоллеру шанс высвободить парашют). Но при потере элерона самолет оказался неуправляемым, что привело бы к его крушению.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

В полете днище B20 поднято вверх, что делало его более похожим на обычный самолет наземного базирования.

Почти 60 лет спустя, 28 августа 1998 года, команда водолазов Королевского военно-морского флота помогла восстановить двигатель Rolls Royce B20 после того, как он запутался в сети рыболовного траулера, который затащил его на мелководье. Отделив его от винта, двигатель подняли на поверхность с помощью подушек безопасности, после чего перевезли в музей Роллс-Ройса в Глазго, а затем в «Музей авиации Дамфриса и Галлоуэя».

1/8

Остатки двигателя Rolls-Royce Vulture в Музее авиации Дамфриса и Галлоуэя в 2012 году.

На сегодняшний день B20 все еще покоится в своей водяной могиле у мыса Гурок (Gourock Head).

B40

Хотя апрельская трагедия потрясла Blackburn Aircraft Company, предварительная короткая серия испытаний доказала достоинства конструкции, задуманной майором Ренни, который продолжал настаивать на преемнике B20. Ренни предполагал, что улучшенная версия будет оснащена двигателями Napier Sabre или Bristol Centaurus и, кроме того, будет иметь полностью убирающуюся фюзеляжную башню.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Как мог бы выглядеть B40, если бы он был построен с двигателями Bristol Centaurus. Эскиз основан на макете, опубликованном в номере 130 (лето 2007 г.) журнала Air Britains Aeromilitaria.

В результате в сентябре 1941 года «Blackburn» получил контракт Actf/1474/C20b, требовавший постройки двух прототипов с серийными номерами ES966 и ES979. Будучи более быстрым и совершенным, B40 изначально рассматривался как замена более старому «Сандерленду», громоздкой большой летающей лодке с избыточным пространством.

Blackburn B20: летающая лодка с раскладным днищем Авиация, Военная авиация, Летающая лодка, Гидросамолет, Перевел сам, Перевод, Пятничный тег моё, Военная история, Самолет, Техника, Военная техника, Длиннопост

Альтернативный взгляд на то, как мог бы выглядеть B40: на этот раз с рядными двигателями Napier Sabre.

С другой стороны, проект начал идти под откос с выпуском 3 марта 1941 года совершенно нового набора спецификаций, который включал пересмотренную боевую дальность в 5600 км, которой B40 просто не мог соответствовать.

Разработка затянулась еще на пару месяцев, прежде чем была остановлена 20 декабря, когда Н.Е. Роу (N.E. Rowe) из штаба авиации заявил, что ожидаемая дальность полета B40 в 4900 км без бомбы неприемлема.

Поскольку Министерству авиации больше не требовалась высокоскоростная летающая лодка для оперативного использования, программа была официально закрыта после рождественских каникул 6 января 1942 года.

Источник: PlaneHistoria

Патент: № 433925

Автор: Jake Leigh-Howarth

Перевод мой.

Показать полностью 27
[моё] Авиация Военная авиация Летающая лодка Гидросамолет Перевел сам Перевод Пятничный тег моё Военная история Самолет Техника Военная техника Длиннопост
5
60

Latecoere 631 - прекрасный гигант с трагической судьбой. 2/2⁠⁠

Часть 1/2

1/3

Latécoère 631 над Парижем. Картина Lucio Perinotto.

Рекламный вояж Laté 631

28 сентября 1945 года Laté 631-02 испытал сильный крен вправо из-за неисправности автопилота, в результате чего его крыло было повреждено. Впоследствии, для его ремонта потребовалось заменить более 8000 заклепок.

Тем не менее, быстрый ремонт позволял совершить рекламный полет в Рио-де-Жанейро, 10 октября 1945 года. Однако в этот день в результате столкновения с затопленным бетонным блоком во время руления в корпусе образовалась пробоина размером 2м.

Laté 631-02 в конце концов совершил полет в Рио-де-Жанейро, приземлившись 25 октября 1945 года с 45 пассажирами.

Latecoere 631 - прекрасный гигант с трагической судьбой. 2/2 Авиация, Гражданская авиация, Перевел сам, Техника, Самолет, Летающая лодка, Перевод, Длиннопост

Laté 631-02 посетил Рио-де-Жанейро, Бразилия, в конце октября 1945 года. Обращают на себя внимание открытые платформы мотогондолы, доступные через проход в крыле. Переднюю антенную мачту украшает бразильский флаг.

31 октября 1945 года с Laté 631 произошла трагедия. У Laté 631-02, летевшего из Рио-де-Жанейро в Монтевидео, Уругвай, на борту которого находились 64 человека, произошел отказ пропеллера двигателя № 3. Возникший дисбаланс привел к разрушению винта и отрыву двигателя №3 от самолета. Разлетающиеся лопасти не только повредили винт двигателя и сам двигатель № 2, но также одна лопасть пронзила фюзеляж, в результате чего один пассажир сразу и один впоследствии погибли. Аварийная посадка произошла на Лагуна-де-Роча в Уругвае. Расследование установило, что пропеллер Ratier вышел из строя из-за алюминиевой ступицы, которую позже заменили на стальную. Усилия по восстановлению включали замену отсутствующего двигателя двигателем от правого крыла. С сокращенным экипажем четырехмоторный самолет 13 ноября вылетел в Монтевидео для комплексного ремонта, который длился три месяца.

Фабрики Latecoere были национализированы. Производство последних шести самолетов Laté 631 было распределено между AECAT, Breguet, SNCASO и SNCAN. SNCASO в Сен-Назере в основном занималась производством самолетов под номерами 6, 8 и 10, а SNCAN в Гавре - под номерами 7, 9 и 11.

В феврале 1946 года Аргентина оформила покупку трех самолетов Late 631, но так и не заплатила, в результате чего сделка сорвалась. И наоборот, в мае 1946 года Air France согласилась приобрести три самолета Late 631.

1/3

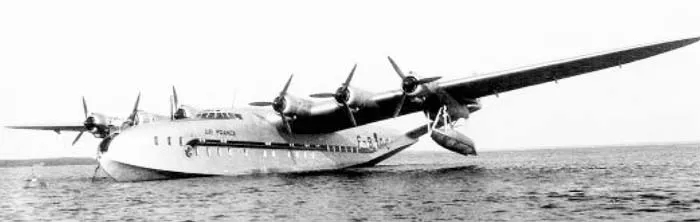

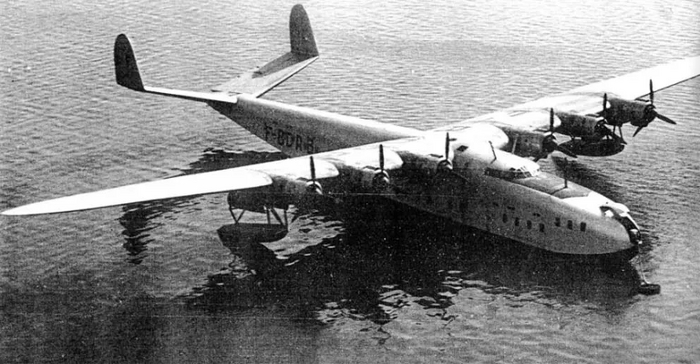

Второй из трех Laté 631, поставленных компании "Air France" в июле 1947г. посетил в рекламных целях гидробазу Хайт компании BOAC в проливе Солент. Прессу пригласили на демонстрационные полеты.

Между тем, Laté 631-04, имевший регистрационный номер F-BDRA, совершил свой первый полет в Бискароссе 22 мая 1947 года. Этот самолет стал вторым Laté 631, присоединившимся к Air France. Кроме того, 22 мая 1947 года Laté 631-05 совершил свой первый полет под регистрационным номером F-BDRB. Позже, 9 ноября 1947 года, Laté 631-06, получивший обозначение F-BDRC, впервые взлетел недалеко от Сен-Назера, Франция, и стал третьим самолетом Air France. Laté 631-07, зарегистрированный как F-BDRD, совершил свой первый полет 27 января 1948 года, но трагически разбился 21 февраля во время испытательного полета.

Взлетев в неподходящую погоду и не имея подходящих для таких условий приборов, он упал в Ла-Манш у пляжа Юта. Трагический инцидент унес жизни всех 19 членов экипажа и инженеров Latécoère, находившихся на борту. Точная причина остается неустановленной, есть предположения о пространственной дезориентации или полете на малой высоте со столкновением с остатками обломков после дня D.

1/2

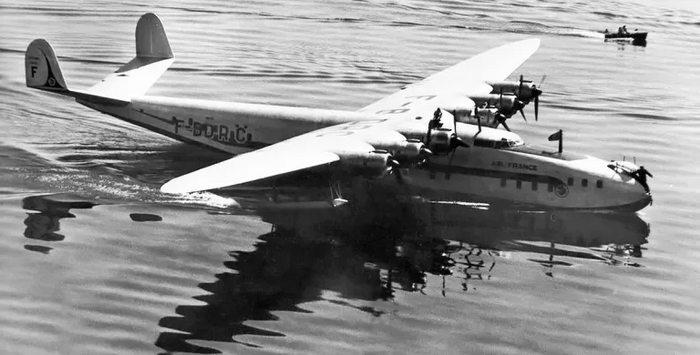

9 ноября 1947 года, Laté 631-06, впервые взлетел недалеко от Сен-Назера и стал третьим самолетом Air France.

На момент аварии налет F-BDRC составил 185 часов. В итоге Air France вывела из эксплуатации оставшиеся два самолета Laté 631, используя Laté 631-04 F-BDRA для 75-часового поиска выживших.

Жизненный цикл этих летающих лодок продлился всего лишь десятилетие между заказом Latécoère 631 в 1938 году и началом его эксплуатации в Air France в 1947 году. Более того, достижения авиации во время Второй мировой войны подчеркнули будущее сухопутных самолетов в коммерческой авиации. После катастроф всякая перспектива использования Laté 631 в качестве коммерческого авиалайнера исчезла. Таким образом, когда было построено четыре самолета и еще четыре находились в производстве, было принято решение трансформировать Laté 631 в грузовой самолет.

1/4

После катастрофы.

28 ноября 1948 года 631-08 F-BDRE совершил свой первый полет из Сен-Назера. Первоначально разработанный для Air France, он стал бесхозным после крушения Laté 631-06. Позже, Laté 631-08 вместе с Laté 631-03 были переданы SEMAF, компании, основанной в марте 1949 года. SEMAF стремилась перепрофилировать Laté 631 в грузовые авиалайнеры. После преобразования F-BDRE в грузовой самолет путем усиления планера и добавления большой грузовой двери, он совершил свой дебютный полет 8 июня 1949 года.

Компания быстро начала перевозить ткани и продукцию между Францией и различными странами Африки, совершив к марту 1950 года 12 рейсов. Вскоре 631-09 F-BDRF совершил свой первый полет 20 ноября 1948 года в Гавре. Кроме того, 7 октября 1949 года из Сен-Назера впервые поднялся в воздух 631-10 F-BDRG. Оба самолета в конечном итоге хранились в Бискароссе вместе с недостроенным Laté 631-11 F-BDRH, а позже получили новые регистрации как F-WDRF и F-WDRG.

1/2

Очередная трагедия.

Для расследования потери F-BDRC, самолет 631-03 F-BANU, перерегистрированный как F-WANU, прошел испытания на вибрацию планера и двигателя. Однако 28 марта 1950 года во время второго за день полета, после увеличения мощности двигателя левое крыло начало вибрировать, в результате чего оторвалась внешняя часть левого элерона. Самолет развернулся, перевернулся и рухнул в воду, мгновенно убив всех 12 человек на борту. Последующее расследование обломков показало, что проблема резонанса между двигателем, винтом и компонентами крыла привела к быстрой усталости деталей. Эта усталость привела к отказу системы элеронов, появлению флаттера, полному выходу из строя системы управления и, в конечном итоге, к катастрофической потере контроля над самолетом. К сожалению, потеря Laté 631-03 ускорила банкротство SEMAF.

1/3

Разобравшись с причинами, была создана новая компания для внедрения улучшений и расширения парка Laté 631 а также для переоборудования их для грузовых перевозок. La Société France Hydro взяла под свой контроль Laté 631-02 и Laté 631-08, перерегистрировав последний как F-WDRE. Внедрив изменения, чтобы предотвратить повторение катастрофы 631-03, Laté 631-08 вновь поступил на грузовую службу в конце 1951 года. Затем, начиная с марта 1952 года, он преодолел маршрут длиной 11 950 км от Бискаросса до Сайгона. Впечатляет то, что он вылетел из Бизерты, Тунис, со взлетной массой 75,8 т., что является рекордом для Laté 631. К 1953 году он перевозил хлопок из Дуалы, Камерун, в Бискароссу.

Проявив рентабельность перевозок, началась переоборудование в грузовой Laté 631-02. Кроме того, Laté 631-05 был передан France Hydro, но в дальнейшем не имел особой активности.

К сожалению, 10 сентября 1955 года вновь произошла катастрофа, когда Laté 631-08 разрушился во время сильной грозы над Самболабо, Камерун, в результате чего погибли все 16 человек на борту. Эта трагедия ознаменовала конец срока службы Latécoère 631, после чего никаких дальнейших попыток использования не последовало.

В феврале 1956 года Laté 631-05, -10 и -11 получили невосстановимые повреждения, когда крыша ангара Бискарросс обрушилась из-за сильного снегопада.

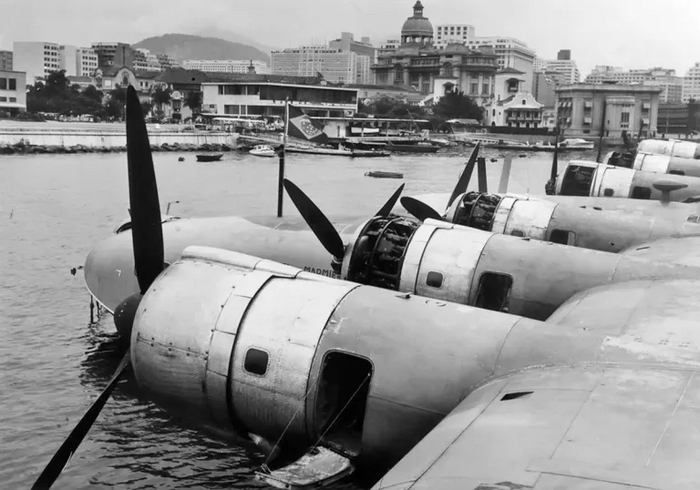

Впоследствии, оставшиеся Latécoère 631 были отправлены на слом, преимущественно в конце 1956 года. Наконец, в 1961 году швейцарские восстановительные группы подняли и впоследствии утилизировали останки Laté 631-01 и прототипа SE.200 с Боденского озера.

За время эксплуатации в катастрофах было потеряно 5 самолётов Latécoère 631. При этом погибли 99 человек.

17.04.1944 F-BAHG (63+11). Уничтожен во время авиаудара сил RAF на Боденском озере. Количество жертв: 0

31.10.1945 F-BANT. В полёте произошло разрушение двигателя № 3. Отделившиеся лопасти повредили двигатель № 2 и пробили фюзеляж, вызвав небольшой пожар в котором погибли 2 пассажира. В сложившейся ситуации пилот совершил аварийную посадку в лагуне Роча (Уругвай). Самолёт впоследствии был восстановлен и разбился 1 августа 1948 года. Количество жертв: 2

21.02.1948 F-BDRD. Разбился при падении в Ла-Манш около острова Сен Маркуф, Франция в сложных метеоусловиях (снегопад). Все на борту погибли. Количество жертв: 19

01.08.1948 F-BANT. Летающая лодка Latécoère 631, получившая название «Лионель де Марнье», выполняла рейс туда и обратно из Бискаросса, Франция, в Форт-де-Франс, Мартиника, с остановкой для дозаправки в Порт-Этьене, Мавритания. В 15:05 самолет вылетел на первый этап обратного рейса. Крейсерская высота составляла 3000 метров. Планируемое время полета из Фор-де-Франс в Порт-Этьен составляло 16 часов 15 минут. Ежечасные отчеты о местоположении отправлялись до 00:11 UTC, когда он сообщил о прохождении 1927N, 3825W. Связи с рейсом не было установлено, и самолет не прилетел. Поисковая миссия была начата с использованием подводной лодки, трех кораблей, Lockheed Constellation, Latécoère 631, трех B-17 и семи B-29. 6 августа катер береговой охраны США USCGC Campbell сообщил об обнаружении двух кресел самолета на координатах 18°17N и 17°00W. «Кэмпбелл» и еще один корабль собрали еще несколько более мелких обломков, прежде чем поиски были прекращены 8 августа. Самолет упал в Атлантический океан примерно в 1900 км к западу от Дакара, Сенегал. Выводы: «Члены комитета единодушны в том, что авария связана с серьезным и внезапным событием, происхождение которого не может быть достоверно подтверждено». Количество жертв: 52

28.03.1950 F-WANU. Разбился при падении у Кап-Ферре, Франция. Все двенадцать находившихся на борту погибли. Летающая лодка эксплуатировалась SEMAF. SEMAF начала использовать F-WANU для проведения испытательных полетов с целью установления причины катастрофы с F-BDRC. Авария произошла, когда во время одного из полетов в результате сильной вибрации одного из двигателей вышли из строя муфты управления элеронами. В ходе расследования был сделан вывод, что вероятной причиной катастрофы стал усталостный отказ муфт управления элеронами, возникший в результате одновременного возникновения нескольких вибрационных явлений: крейсерская скорость винта с редуктором 7/16 в резонансе с критическими частотами колебаний крыла и элеронов; возникновение сильного флаттера элеронов, аэродинамически вызванного в результате отказа тяги между элеронами и предкрылком. Экипаж не мог обнаружить эти явления до того, как их последствия станут непоправимыми. Количество жертв: 12.

10.09.1955 F-BDRE. Летающая лодка Latecoere базировалась в Африке для перевозки хлопка с озера Лак-Лере в Чаде в Дуалу. Во время полета в Бискаросс, Франция, для планового ремонта самолет попал в тропический шторм. Крыло получило повреждения, и самолет разбился. Это была последняя действующая летающая лодка Latecoere 631. Планы по переоборудованию некоторых хранящихся 631-х для перевозки грузов не были реализованы; все оставшиеся самолеты были списаны. количество жертв: 16

Источник: PlaneHistoria, Aviation-safety

Автор:  Richard Hargreaves-Miller

Перевод мой.

Часть 1/2

Показать полностью 18
[моё] Авиация Гражданская авиация Перевел сам Техника Самолет Летающая лодка Перевод Длиннопост
5
64

Latecoere 631 - прекрасный гигант с трагической судьбой. 1/2⁠⁠

1/3

Latécoère 631 над Французской Вест-Индией.

Latécoère 631 была одной из самых впечатляющих летающих лодок, когда-либо построенных. К сожалению, его время уже прошло, прежде чем самолет смог проявить себя.

1/3

Это была гражданская летающая лодка, одна из крупнейших когда-либо построенных.

 12 марта 1936 года департамент гражданской авиации Министерства авиации Франции запросил предложения по новому коммерческому гидросамолету. Он должен был весить не более 40 тонн и перевозить не менее 20 пассажиров, и 500 кг груза на расстояние 6 000 км. Кроме того, ему необходимо было поддерживать крейсерскую скорость 250км/ч. Этот большой пассажирский самолет предназначался для обслуживания трансатлантических маршрутов в обе Америки.

Марсель Муане (Marcel Moine), ведущий инженер компании Latécoère, разрабатывал аналогичный самолет с конца 1935 года. Он спроектировал самолет для полетов в Северной Атлантике весом до 65 тонн. Муане счел его слишком амбициозным и изменил конструкцию, чтобы она соответствовала запросу 1936 года. В результате он предложил проект самолета Министерству авиации, назвав его Latécoère 630.

 Проект Laté 630 представлял собой шестимоторную цельнометаллическую летающую лодку с убирающимися поплавками и двигателями Hispano Suiza 12 Ydrs с жидкостным охлаждением мощностью 930 л.с. Имея размах крыльев 57м. и длину 35,89 м., он должен был преодолевать 7850 км.

Latecoere 631 - прекрасный гигант с трагической судьбой. 1/2 Гражданская авиация, Авиация, Самолет, Летающая лодка, Перевод, Перевел сам, Техника, Пятничное, Длиннопост

Постройка левиафана.

15 ноября 1936 года приказом № 575/6 был оформлен запрос на детальное проектирование и испытание модели Laté 630 в аэродинамической трубе. Затем приказом № 637/7 от 15 апреля 1937 года был утвержден заказ на постройку одного прототипа. Однако 22 июля 1937 года Министерство авиации отменило выпуск Laté 630, выступая за создание более крупного и мощного самолета. Тем временем строительство Potez-CAMS 161, спроектированного по тем же требованиям, продолжалось.

Учитывая новые достижения в области авиации, Министерство авиации запросило самолет с максимальной массой 70 тонн. Этот самолет должен был перевозить 40 пассажиров и 5 000 кг груза при нормальной крейсерской скорости, превышающей 300км/ч.

1/2

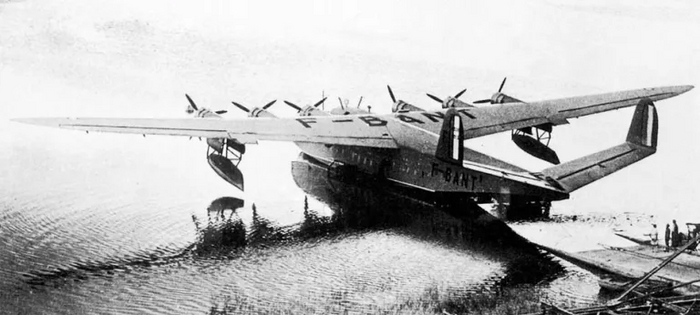

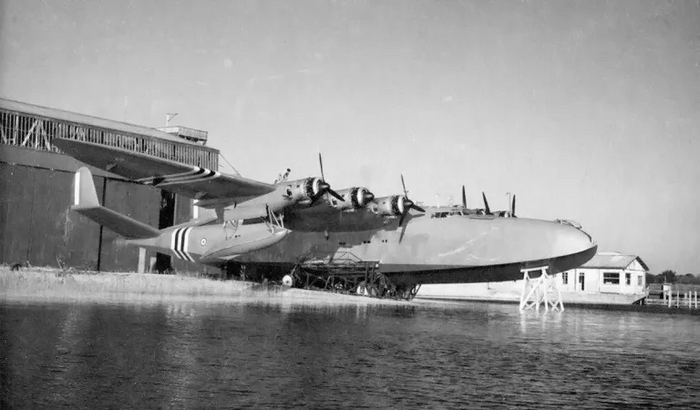

Второй 631-02 (F-BANT) был закончен в конце войны и окрашен полосами вторжения. Самолет находится в Бискароссе на испытаниях после первого полета 6 марта 1945 года. Как и на прототипе, пассажирские окна закрыты, но позже были добавлены окна.

Чтобы соответствовать требованиям, Мойн и Latécoère адаптировали и усовершенствовали конструкцию Laté 630, в результате чего появился Laté 631. В октябре 1937 года они заказали детальное проектирование и модель аэродинамической трубы для Laté 631. В следующем году, 1 июля, издали приказ № 597/8 на один прототип. Одновременно был заказан прототип Lioré et Olivier H-49, который превратился в SNCASE SE.200, по той же спецификации, что и Laté 631.

Latécoère 631. Конструкция.

Latécoère 631 представляла собой цельнометаллическую летающую лодку с двухреданным корпусом. Его фюзеляж-монокок имел алюминиевый каркас и обшивку из алюминиевых листов. Внутри располагалось несколько пассажирских салонов, в том числе гостиная/бар под радиорубкой в носовой части и кухня в задней части фюзеляжа. Кабина пилотов и радионавигационная рубка располагались над основным пассажирским салоном, прямо перед крыльями. Интересно, что кабина пилотов располагалась довольно далеко от носовой части самолета. Кроме того, конструкция включала многочисленные люки доступа в носовой части, по бокам кабины и по бокам фюзеляжа.

Latecoere 631 - прекрасный гигант с трагической судьбой. 1/2 Гражданская авиация, Авиация, Самолет, Летающая лодка, Перевод, Перевел сам, Техника, Пятничное, Длиннопост

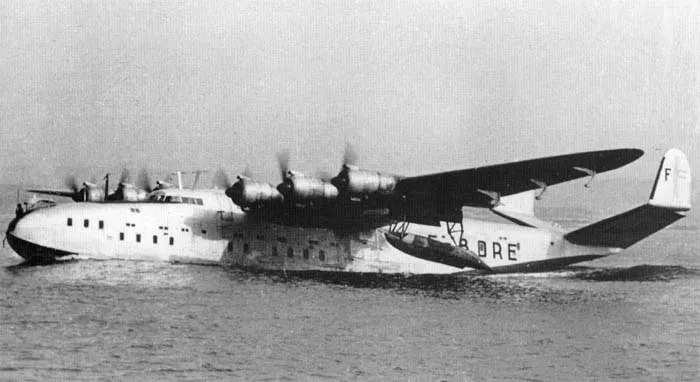

Laté 631-08, в парке авиакомпании France Hydro. Самолет разбился во время шторма 10 сентября 1955 года; это был последний полет Late 631. Остальные самолеты были списаны. Обратите внимание на открытую дверь спереди и люк в грузовой отсек перед кабиной.

 Высокорасположенное крыло, переходящее в верхнюю часть фюзеляжа, несло шесть двигателей в отдельных мотогондолах. Оно содержало два основных силовых лонжерона и ложный лонжерон. Примечательно, что внешняя гондола двигателя каждого крыла имела убирающийся поплавок, формирующий в убранном положении обтекатель за задней кромкой. Доступ к мотогондолам обеспечивался проходом в крыле, доступным из радионавигационной рубки. В каждой гондоле позади двигателя имелись две открывающиеся вниз двери, служившие платформами для обслуживания. Съемная секция противопожарной перегородки обеспечивала доступ к задней части двигателя изнутри. Кроме того, имелся отсек в передней кромке центроплана для перевозки почты.

Первоначально на Laté 631 планировалось использовать радиальные двигатели Gnôme Rhône 18P мощностью 1500 л.с. Однако из-за потенциальных проблем с поставками произошел переход на радиальные двигатели Wright R-2600 мощностью 1600 л.с. Также рассматривалась возможность использования двигателей Gnôme Rhône 14R и Pratt & Whitney R-2800. Тем не менее, 14R не было в наличии, а экспорт двигателей R-2800 был ограничен. Каждый двигатель приводил в движение трехлопастный винт изменяемого шага диаметром 4,3м компании Ratier. Впоследствии стали использоваться винты большего размера.

1/3

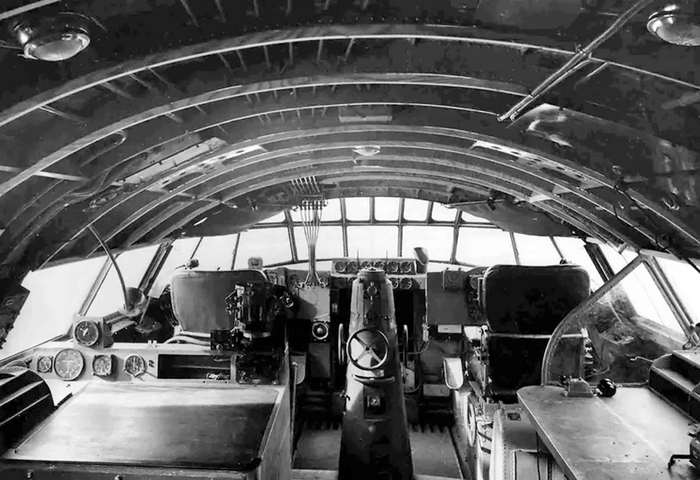

Кабина Late 631 была довольно просторной. Шесть рычагов управления тягой двигателей подвешены над креслом пилота. Второй пилот не мог дотянуться до них, но у бортинженера был другой комплект. По центру органы управления триммерами, поплавками и закрылками.

Двойное хвостовое оперение, прикрепленное к горизонтальному стабилизатору, имело угол развала 16,7 градуса. Все управляющие поверхности имели дюралюминиевый каркас и дюралевую переднюю кромку,, а остальная поверхность была покрыта тканью. Перемещения рулевых поверхностей усиливались электрогидравлической системой, с возможностью отключения пилотами. Щелевые элероны на каждом крыле разделены на две секции: внутреннюю и внешнюю. Кроме того, элероны оснащались триммерами, служащими для балансировки самолета и, при необходимости, облегчения управления по крену.

Шесть крыльевых баков, вмещающих 28700 л топлива, каждый снабжающий один двигатель. В полете шесть фюзеляжных баков, вмещавших еще 21900 л, пополняли крыльевые баки. Таким образом, общий запас топлива Laté 631 составлял 50 600 л. Кроме того, каждый двигатель имел собственный масляный бак емкостью 420 л.

 Что касается размеров и летных характеристик, Latécoère 631 имел размах 57,315 м, длину 43,3 м и высоту 10,1 м. Он достиг максимальной скорости 394 км/ч на высоте 1800 м и 224 км/ч на уровне моря, сохраняя при этом крейсерскую скорость 297 км/ч на высоте 500 м.

Пустой самолет весил 40,5 т, а максимальный – 74,16 т. Наконец, он мог преодолеть 6035 км со скоростью 290 км/ч, противодействуя встречному ветру скоростью 60 км/ч.

Самолет был оснащен шестью 14-цилиндровыми радиальными двигателями Wright R-2600 Twin Cyclone мощностью 1600 л.с.

 Строительство.

Строительство Late 631 началось вскоре после заключения контракта. Тем не менее, 12 сентября 1939 года после объявления войны с Германией, приоритеты работы изменились в сторону производства жизненно важных военных самолетов. Впоследствии, после капитуляции Франции, работы возобновились в июле 1940 года, но 10 ноября были снова остановлены по приказу Германии. Переговоры между французами и немцами, посвященные проекту гражданского транспорта, продолжались. Впоследствии, немецкая оккупационная администрация разрешила продолжить строительство, и 19 марта 1941 года был заказан второй прототип по контракту 597/8.

35 двигателей Wright R-2600, первоначально застрявшие в Касабланке, Марокко, из-за начала войны в 1939 году, были доставлены в конце 1941 года.

1/8

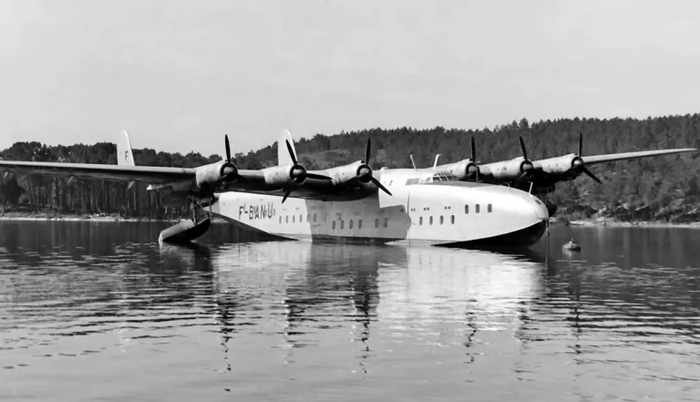

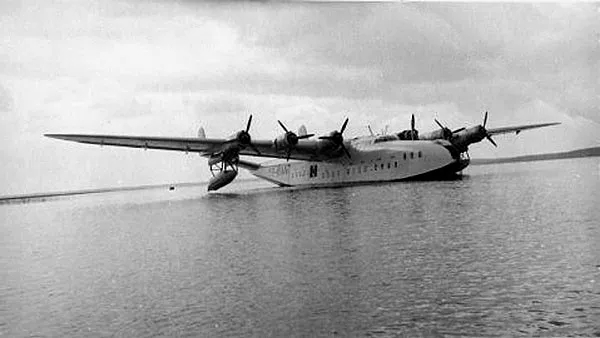

Laté 631-03 (F-BANU) Первый полет состоялся 15 июня 1946 года, и он разбился во время испытательного полета 28 марта 1950 года при расследовании катастрофы Laté 631-06 1 августа 1948 года.

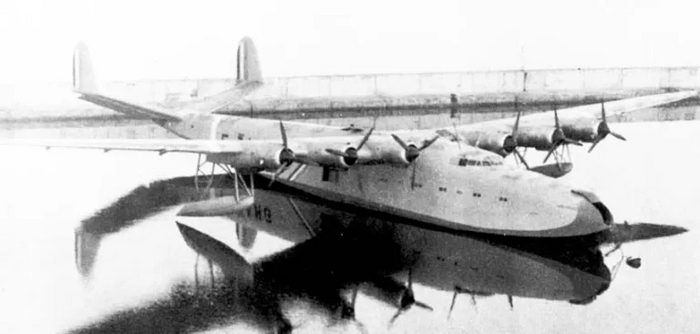

Первый прототип, Laté 631-01, зарегистрированный как F-BAHG, был построен в Тулузе летом 1942 года. Затем его не без проблем разобрали и перевезли за 500 км в Мариньян на юг Франции и собрали для последующих испытаний на озере Бер.

Сборка Laté 631-01 завершилась в октябре 1942 года, а 4 ноября он совершил свой первый полет под управлением Пьера Креспи. Еще семь человек, включая Муане, присоединились в качестве экипажа и наблюдателей. В последующем полете 5 ноября был обнаружен флаттер элеронов и крыла на скорости 230 км/ч. В ходе устранения неполадок выяснилось, что проблемы связаны с неисправностью компонентов схемы управления элеронами.

На самолете провели доработки, но немецкая оккупация в ноябре 1942 года приостановила дальнейшие летные испытания. Однако 23 ноября приказом 280/42 были введены в эксплуатацию еще два Laté 631, всего уже четыре самолета. Ограничения на полеты были сняты в декабре 1942 года, что позволило Laté 631-01 снова взлететь. Тем не менее, немецкие заказы время от времени прекращали испытательные полеты.

В апреле 1943 года испытания возобновились при условии нанесения на него немецких опознавательных знаков и размещения на борту пилота Люфтганзы. Германия, по сути, захватив Laté 631-01 и SE.200, готовила свою послевоенную коммерческую транспортную компанию.

1/2

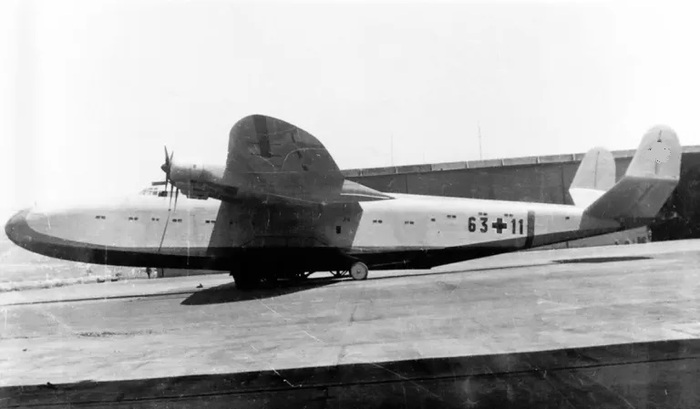

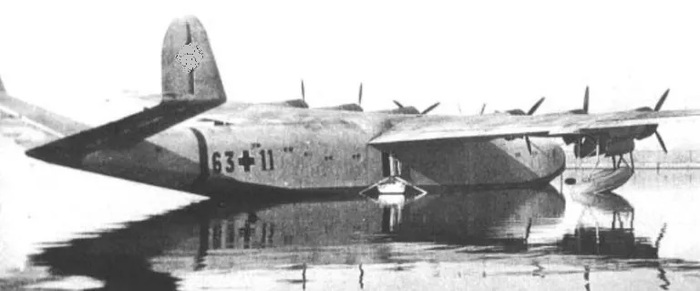

Laté 631-01 (F-BAHG) с немецкой маркировкой 63+11. Проемы для больших пассажирских окон были закрыты. Прототип самолета был уничтожен во время атаки союзников, когда находился в немецком плену на Боденском озере в апреле 1944 года.

На разработку и эксплуатацию Laté 631 существенно повлияли события Второй мировой войны. Немцы также изучали возможность оснащения летающей лодки для морского патрулирования. Laté 631-01 был перекрашен под немецкий код 63+11. Летные испытания Laté 631-01 возобновились в июне 1943 года.

20 января 1944 года в его 46-м полете полная масса впервые превысила 70 т. Еще один полет произошел при весе 71,56 т. Испытания подтвердили, что при весе 40 т. Laté 631 мог совершать полет с тремя двигателями с одной стороны. При весе 70 т. он справился с выключенными обоими внешними двигателями.

Источник: PlaneHistoria

Автор:  Richard Hargreaves-Miller

Перевод мой.

Показать полностью 23
[моё] Гражданская авиация Авиация Самолет Летающая лодка Перевод Перевел сам Техника Пятничное Длиннопост
10
36

Авиакомпания Cubana de Aviacion в 1995году⁠⁠

В мартовском выпуске журнала Aviation News за 2024 год RICHARD VANDERVORD делится подборкой фото классических коммерческих авиалайнеров, выполненной в поездке на Кубу в 1995 году.

1/3

Ильюшин Ил-62 М CU-T1209 перелетел с авиазавода в Казани в Гавану 18 января 1978г, списан 30 июня1996 года и скорее всего порезан на металл.

1/2

Этот Як-40, CU-T1221 (с/н 9841159) был доставлен морем на Кубу в 1979году и служил 11 лет прежде чем был перенаправлен в Aerocarribean в 1990 году. Он летал еще несколько лет, прежде чем был списан в Гаване в 1997году.

Авиакомпания Cubana de Aviacion в 1995году Авиация, Гражданская авиация, Самолет, Фотография, Перевод, Перевел сам, Ил-62, Ильюшин, Ту-154, Як-40, Яковлев, Куба, Длиннопост

Всего компания Cubana приобрела у Aviaco восемь Fokker F27 Friendships в 1994 году. Этот экземпляр, CU-T1282 (серийный номер 10421), будет одним из первых, снятых с эксплуатации и в ноябре 1996 года он еще будет находиться на хранении.

Авиакомпания Cubana de Aviacion в 1995году Авиация, Гражданская авиация, Самолет, Фотография, Перевод, Перевел сам, Ил-62, Ильюшин, Ту-154, Як-40, Яковлев, Куба, Длиннопост

Этот Fokker F27-400, CU-T1286 (серийный номер 10332), большую часть своей службы провел в Испании и первоначально был доставлен на Иберийский полуостров 29 сентября 1967 года как EC-BMS. Позже он перешел к другим испанским операторам Transeuropa Compañía de Aviación и Aviaco, прежде чем отправиться на Кубу в 1994 году. Последний раз было отмечено, что его списали 3 марта 2003 года.

Авиакомпания Cubana de Aviacion в 1995году Авиация, Гражданская авиация, Самолет, Фотография, Перевод, Перевел сам, Ил-62, Ильюшин, Ту-154, Як-40, Яковлев, Куба, Длиннопост

Ту-154Б, CU-T1256 (серийный номер 84A599), был предпоследним экземпляром, отправленным на Кубу, и прибыл 7 июня 1984 года. Он провел 15 лет в этой авиакомпании, прежде чем был выведен из эксплуатации к марту 2000 года.

Авиакомпания Cubana de Aviacion в 1995году Авиация, Гражданская авиация, Самолет, Фотография, Перевод, Перевел сам, Ил-62, Ильюшин, Ту-154, Як-40, Яковлев, Куба, Длиннопост

Этот Антонов Ан-24В, CU-T881 (серийный номер 67302601), был доставлен новым на Кубу в 1966 году и находился на закате своей летной карьеры, когда он прошел мимо объектива автора в Гаване в 1995 году. К 1997 году он был списан и утилизирован.

Авиакомпания Cubana de Aviacion в 1995году Авиация, Гражданская авиация, Самолет, Фотография, Перевод, Перевел сам, Ил-62, Ильюшин, Ту-154, Як-40, Яковлев, Куба, Длиннопост

Cubana эксплуатировала 11 самолетов Як-40, включая CU-T1204 (серийный номер 9641650). Построенный в 1976 году самолет был доставлен на остров Свободы морским путем в начале ноября того же года. С 1995 года находился на хранении. Предполагается, что он был выведен из эксплуатации в начале 2000-х годов и вскоре после этого списан.

1/2

Aerogaviota была сформирована кубинской армией и начала свою деятельность менее чем за год до визита автора на Кубу. Этот Як-40, CU-T1449 (серийный номер 9021260), ранее летал в составе ВВС Кубы и компании Cubana, прежде чем присоединиться к новому оператору в 1995 году. Он прослужил здесь семь лет, а в 2002 году был продан компании Aerocaribbean.

После 31 года службы в на Острове Свободы самолет ушел на пенсию в Сантьяго-де-Куба и с 2013 г. это ресторан в Parque de Diversiones Distrito José Martí (20.037449 -75.836150). На нем ошибочно нарисован бортовой CU-T1204.

1/2

Пять Ту-154Б, включая CU-T1253 (серийный номер 83A576), перелетели на Кубу с 1980 года. Один экземпляр, CU-T1227, был списан после жесткой посадки в Мехико 14 сентября 1991 года, а эксплуатация остальных четырех трехмоторных самолетов была досрочно прекращена из-за нехватки финансирования в конце десятилетия.

Согласно данным сайта russianplanes.net флот авиакомпании Cubana de Aviacion составляет 23 борта. Из них на крыле 3 самолета: Ильюшин Ил-96-300 CU-T1250 (с 10 ноября 2023 г.), Туполев Ту-204-100(В/Е) CU-T1702 (с 12 сентября 2023 г.) и Ан-2Р.

1/12

Ильюшин Ил-96-300 CU-T1250. Первый полет: 6 июля 2005 г. (18 лет 10 месяцев). Дата выпуска: декабрь 2005 г.

1/6

Туполев Ту-204-100(В/Е) CU-T1702. Первый полет: август 2007 г. (16 лет 9 месяцев). Дата выпуска: 2007 г.

Источник

Фото и дополнительная информация.

Перевод мой.

Показать полностью 32
[моё] Авиация Гражданская авиация Самолет Фотография Перевод Перевел сам Ил-62 Ильюшин Ту-154 Як-40 Яковлев Куба Длиннопост
2
63

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание⁠⁠

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

Br.765

Основная роль Бр-765 на действительной службе первоначально заключалась в снабжении отдаленных армейских баз в Алжире, включая доставку «чувствительного оборудования» на французские ядерные полигоны. В 1960 году они также снабжали французские полярные экспедиции в Гренландии. Эти машины эксплуатировались в составе Escadron de Transport 2/64 «Maine» в Ле-Бурже до 1968 года. 15 мая того же года база подразделения была перенесена на BA105 Evreux в Нормандии. Всего флот наработал 43 000 часов.

Серийный 501 (F-ZVME) совершил свой первый полет 6 сентября 1958 года в Биарриц-Парме под управлением Ива Брюно. Он был доставлен в ET 2/64 под кодом 64-PE в январе 1959 года. Выведен из эксплуатации 18 августа 1969 года. Его до сих пор можно найти на статической экспозиции у ворот BA105 Evreux.

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

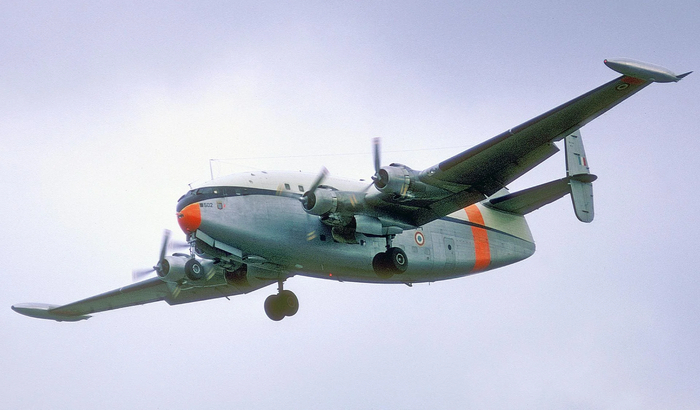

Br 765 Sahara, серийный номер 502, приближается к авиабазе RAF Odiham 18 сентября 1968 года.

Прибывший ET 2/64 под позывным 64-PF в феврале 1959 года, 502 (F-ZVMF) был отправлен в июне на Мадагаскар, доставив два легкомоторных самолета MH1521 Broussard. Общая продолжительность полета туда и обратно составила 59 часов 15 минут. В 1963 году он участвовал в ежегодном зарубежном турне Ecole de l’Air по зарубежным странам, причем на носу (неофициально) был нарисован знак отличия школы. Выведенный из действительной службы 27 декабря 1969 года, сегодня он восстанавливается на статической экспозиции группой Ailes Anciennes Toulouse.

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

Визит Br 765 (серийный 503) в Гютерсло в октябре 1969 года был связан с ежегодными учениями по отработке процедур по поддержанию открытых воздушных коридоров Берлина.

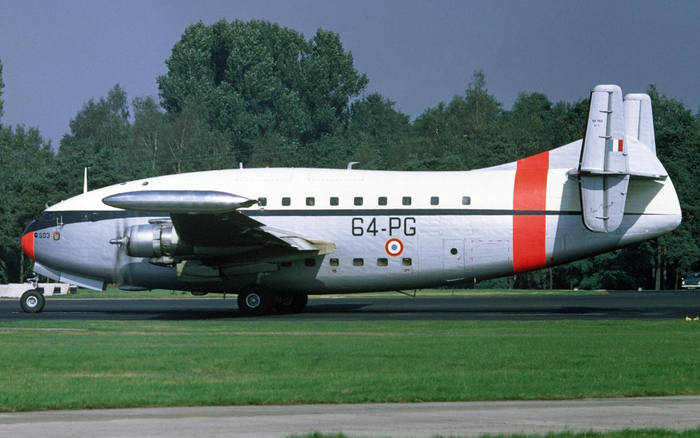

Ничего необычного о 503-м не известно, который был сдан как 64-PG в мае 1959 года, списан 30 декабря 1969 года и сдан на слом. Однако 504-й, получивший код 64-PH и доставленный в августе 1959 года, в следующем году отправился на французскую исследовательскую базу в Гренландии для пополнения запасов. В марте-апреле 1961 года он перевез последний класс Ecole de l’Air в Северную Америку, где получил прозвище «Бриджит» — местным авиадиспетчерам так показалось, когда французский экипаж заявил, что летает на «Бреге». Он был отправлен на Таити в 1966 году для поддержки первого испытания ядерной бомбы на атолле Муруроа. В его грузовом отсеке были установлены различные камеры и записывающее оборудование. Выход на пенсию наступил 26 августа 1969 года, а затем списание.

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

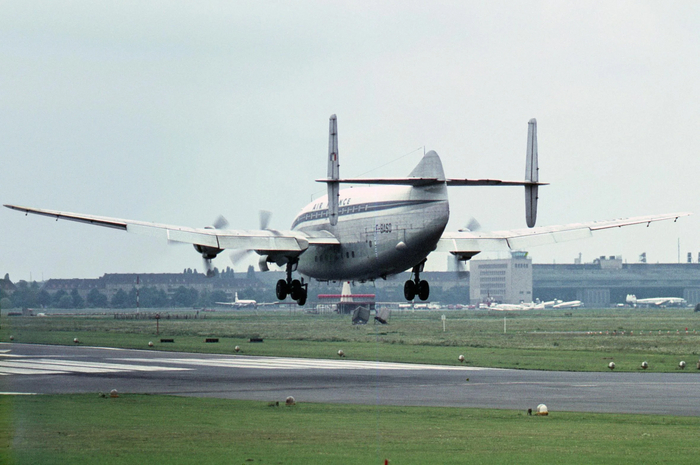

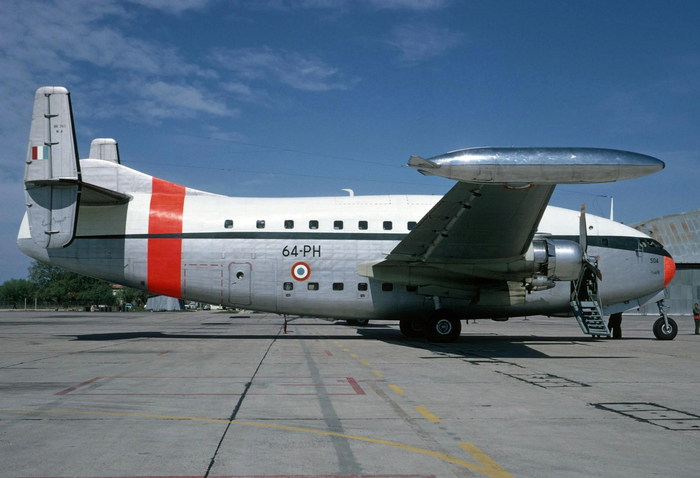

Последняя «Сахара» из четырех построенных, серийный номер 504, в конце апреля 1969 года.

МНЕНИЯ

В журнале Aviation Magazine за февраль 1953 года известный французский авиационный репортер Жак Нетингер рассказал о полете на самолете 761S F-WASL (c/n 2), который в то время эксплуатировался авиакомпанией Air Algérie.

«Во-первых, — писал он, — я бы сказал, что пилот удивительно непринужденно выполняет свою работу. Рулевая колонка в виде полумесяца с двумя большими ручками легко ложится в руки. Педали управления идеально лежат под ногами. Выполняя развороты различных радиусов, я чувствую легкость реакции самолета. Органы управления имеют широкий ход по рулям направления, чему способствуют пружинные демпферы. Требуемые усилия при небольших поворотах невелики… Органы управления не имеют инерции и реагируют мгновенно. Когда я вхожу в густые облака, у меня достаточно приборов для пилотирования вслепую. Самолет очень устойчив. Он держится за горизонт и сохраняет свой курс, если триммеры правильно отрегулированы. После этого недолгого пребывания в кресле пилота я снова активирую автопилот и вижу, что он работает идеально, быстро и эффективно. Малейший порыв ветра немедленно компенсируется, и действие каждого органа управления происходит мгновенно».

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

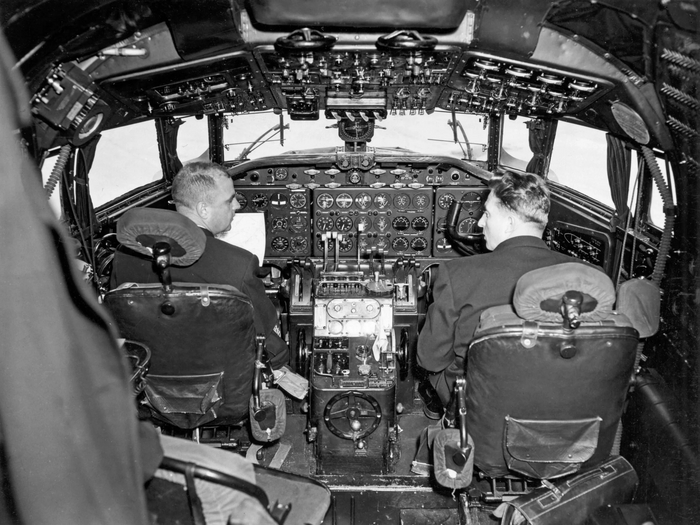

Просторная кабина «Deux-Ponts», видны сиденья двух пилотов и, едва заметное, место бортинженера слева.

После этого Нотингер наблюдал за процедурой посадки в Оране из задней части кабины экипажа: «Мы видим берег в яме между облаками, дождем и молниями... некоторые облака взрываются с оглушительным шумом и ослепительным светом прямо над носом. из «Deux-Ponts». Сейчас мы находимся под облаками на высоте 1000 футов. Последний поворот, и мы опускаем шасси. Радист читает чек-лист: закрылки 10°, мы выровнены по взлетно-посадочной полосе. Скорость 130 миль в час, закрылки полностью выпущены (30°) — это финальный заход на посадку. Он объявляет показания высотомера, в то время как Капитан сосредотачивает свое внимание на штурвалах и несущейся к нам взлетно-посадочной полосе. 130 футов, 99 футов, 82 фута... Самолет прибывает, приближается к порогу взлетно-посадочной полосы и касается земли с поразительной гибкостью, благодаря прекрасному управлению превосходным пилотом. 111 миль в час. Носовое колесо теперь касается асфальта. Борттехник переводит винты в режим обратного шага. Торможение очень впечатляющее, самолет быстро останавливается. Я цепляюсь за спинку сиденья второго пилота. Пять часов 25 минут назад мы вылетели из Орли, сделав крюк через Бордо. Едва остановившись перед терминалом Оран, «Deux-Ponts» замолкает. Дверь по правому борту открывается, и мы выходим. Красно-желтый заправщик «Шелл» подъезжает, чтобы выполнить свою миссию и заправить наши баки. В то же время задняя дверь торжественно раскрывает свои огромные челюсти.

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

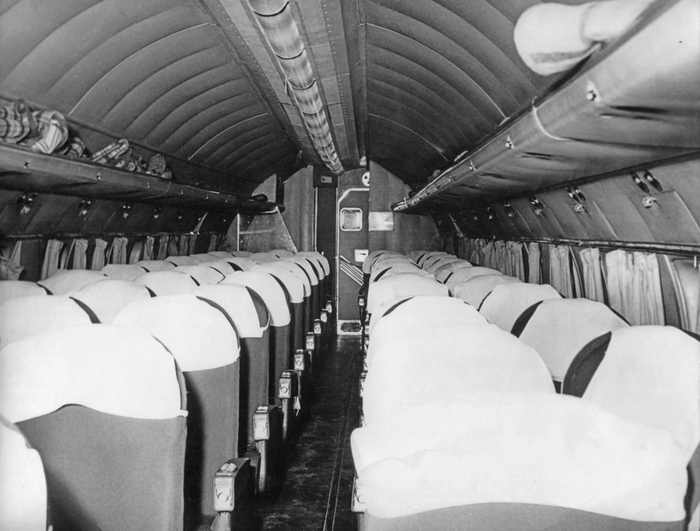

В штатной конфигурации на верхней палубе Бр 763 могли разместиться 59 пассажиров при схеме сидения 3+2.

Несколько недель спустя апрельский выпуск того же журнала 1953 года, который всегда стремился продвигать французскую продукцию, опубликовал отчет своего редактора под названием «Я прилетел из Парижа в Алжир на летающем автобусе». «Летающий автобус», о котором идет речь, был Br 763 Provence F-BASP. Это был промо-полет 9 марта 1953 года с примерно 60 репортерами на борту. Мишле писал: «Мы заняли места на верхней палубе. Как и у большинства лайнеров высокой плотности, в салоне два ряда по три и два сиденья соответственно, разделенных проходом. Комфорт, конечно, чуть меньше, чем на люкс-сервисах: в обхвате, конечно, потому что места для ног у Breguet лучше, чем у DC‑6B, оборудованного в «туристическом» классе… Четыре двигателя взревели по очереди после регламентного разгона, мы достигаем взлетно-посадочной полосы. Самолет при рулении вызывает мысли о большом автобусе, а своими двумя палубами - о лондонском автобусе. Пилот нажимает на рычаг газа: мастодонт устремляется вперед. С некоторым удивлением ощущаешь заметное ускорение. Всего за 20 секунд Breguet поднимается в воздух и набирает высоту. Да, он набирает высоту не так быстро, как «Комета», и обязательный облет вокруг Парижа занимает некоторое время, но мы движемся быстро и уж точно быстрее, чем на DC-4. Но в полете возникает то самое ощущение «автобуса», о котором я уже упоминал. Breguet производит впечатление большого дружелюбного животного без каких-либо пороков… Особенностью Breguet является его удивительная жесткость конструкции. В шторм крыло никогда не прогибается... Я спустился на нижнюю палубу в ожидании посадки в Алжире. Кабина здесь более утилитарна. Шум и вибрация достигают более высокого уровня, но этого следовало ожидать, поскольку основной лонжерон проходит через потолок. Приземление, если смотреть с нижней палубы, впечатляет. Сначала опускаются огромные сдвоенные колеса. Затем можно увидеть, как в непосредственной близости быстро движется земля. Это впечатление, однако, не вызывает никакого напряжения. На земле резкое изменение тангажа останавливает самолет после короткого разбега».

Эта статься была явной рекламной акцией со стороны Air France, но его рассказ кажется достаточно точным в отношении впечатлений, которые пассажир класса «эконом» мог бы испытать на борту «Deux-Ponts».

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

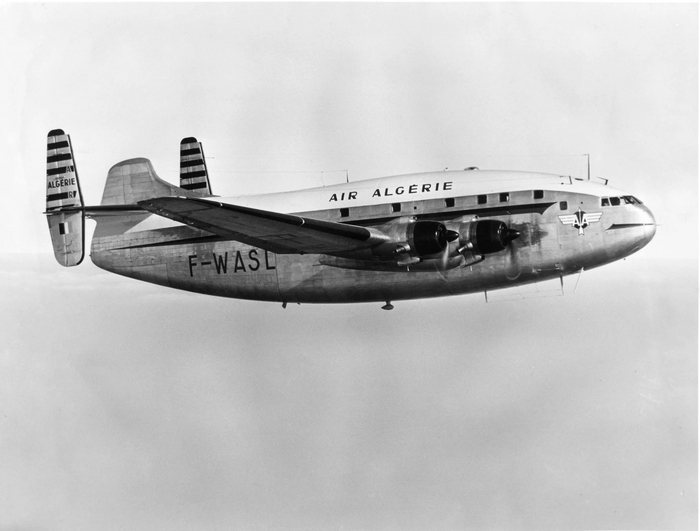

В 1952 году Алжир все еще был французским департаментом, отсюда трехцветный флаг на хвосте и французская регистрация Br 761S F-WASL при использовании Air Algérie.

Самолет завоевал репутацию надежного «летающего кита» — его часто прозвали «морским лещом» из-за его характерного профиля — и отличался тем, что никогда никого не убивал. И все же в книге «Бреге» (издание France-Empire, 1963) есть следующий анекдот: «испытательная группа чуть не погибла на борту "Deux-Ponts". Один фермер, имея ферму недалеко от аэропорта Марсель-Мариньян, он пришел в ярость от нескончаемого шума взлетающих и приземляющихся самолетов. Поэтому, сжимая свой охотничий карабин, он выстрелил в следующую машину, пролетевшую над его домом. Пуля прошла через палубу экипажа, проделав дыры в фюзеляже, но чудом никто не пострадал. Пойманный жандармами и посаженный в тюрьму, вспыльчивому человеку пришлось долго думать об одной элементарной истине: прогресс не остановить».

Breguet Br.761 - 765. Французский двухпалубник Луи Бреге. (4/4) Окончание Техника, Авиация, Гражданская авиация, Перевел сам, Перевод, Длиннопост

Air France Br 763 F-BASO приземляется в берлинском Темпельхофе в июле 1966 года.

Источник

Перевод мой.

Часть 1/4

Часть 2/4

Часть 3/4

Показать полностью 7
[моё] Техника Авиация Гражданская авиация Перевел сам Перевод Длиннопост
0
Отличная работа, все прочитано!
