Чтобы отделить крышку 3д тача, немного греем матрицу на сепараторе, это размягчит клей.

Клей что-то типа бутила для дистанционных рамок стекло-пакетов. Не знаю с чем еще сравнить.

Вот оно чё.

Слева обратная сторона матрицы с установленной подложкой подсветки, так сказать фильтрации и равномерного распределения света на матрицу. Если приглядеться то видны светодиоды подсветки рядом со шлейфом

Справа металлический каркас 3д тач, отражатель и оргстекло для подсвечивания.

Сняли оргстекло и отражатель, Вот он тРиДэТаЧ! Это напоминает шлейф с подложкой, которая разбита на секции, видно и контролер управления, то ли 3д тачем, то ли кнопкой home. Не стал разбираться.

Вот кстати обратная сторона и этот контроллер

Вот кстати как выглядит 3д тач без наворотов, без прикрас. Работает на силу нажатия, но не уверен, что все честно.

Вообщем как то так =)

Но мы с вами всегда за правду, мы не стали менять дисплей в сборе за 28тыров.

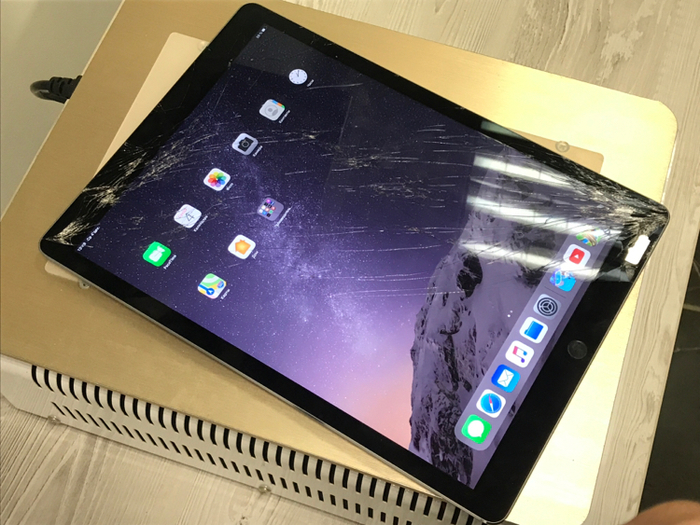

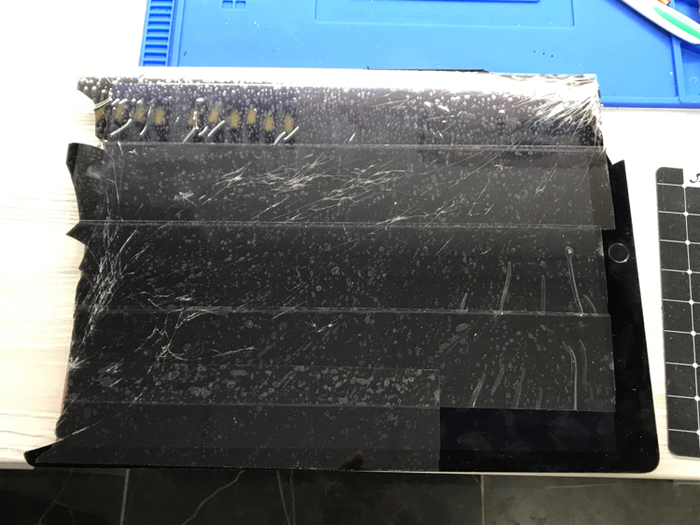

Приступим к ремонту. Выключаем телефон и понеслась

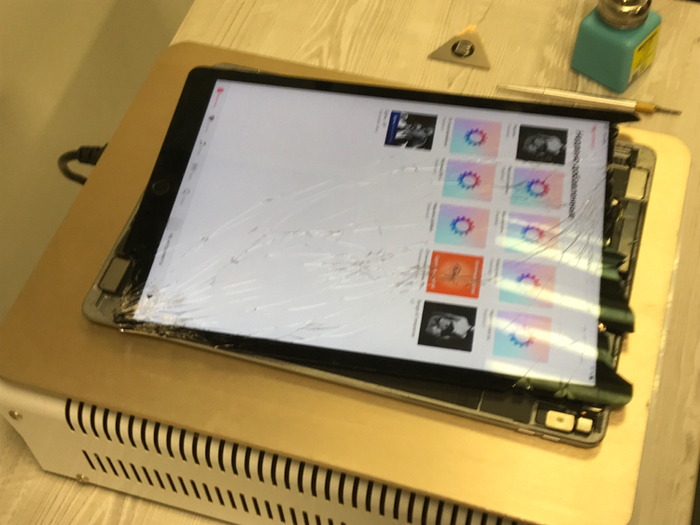

Модуль вклеен в корпус клеем, для водонепроницаемости. Поэтому придется полюбиться с разбором, что бы не повредить кромку корпуса. Покладем телефон на сепаратор. держим 2-3 минуты. Горячо однако 80 градусов =)

И аккуратно лезвием РАПИРА подлезаем, что бы разобрать телефон. А после вскрываем лопаткой.

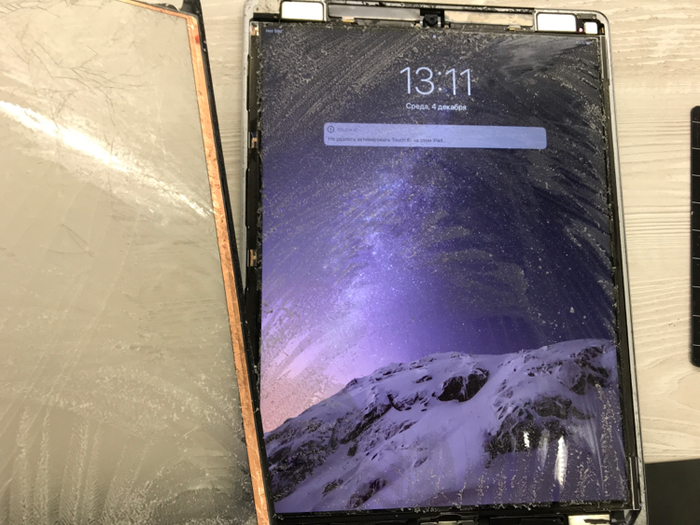

Дисплей туго отходит назад и открывается вправо. скотча не жалели)

выкручиваем винты. Подкололи нас, отвертка нужна новая 3 лепестковая. Но это не все подлюбоны от последнего айфона.

Дисплейный модуль снят, наконец-то. Всегда аккуратно и долго снимаю дисплей в первый раз. Но мы не боимся трудностей.

Новый тачАйди без физического нажатия тож подлюбил. Вынимается наружу теперь)

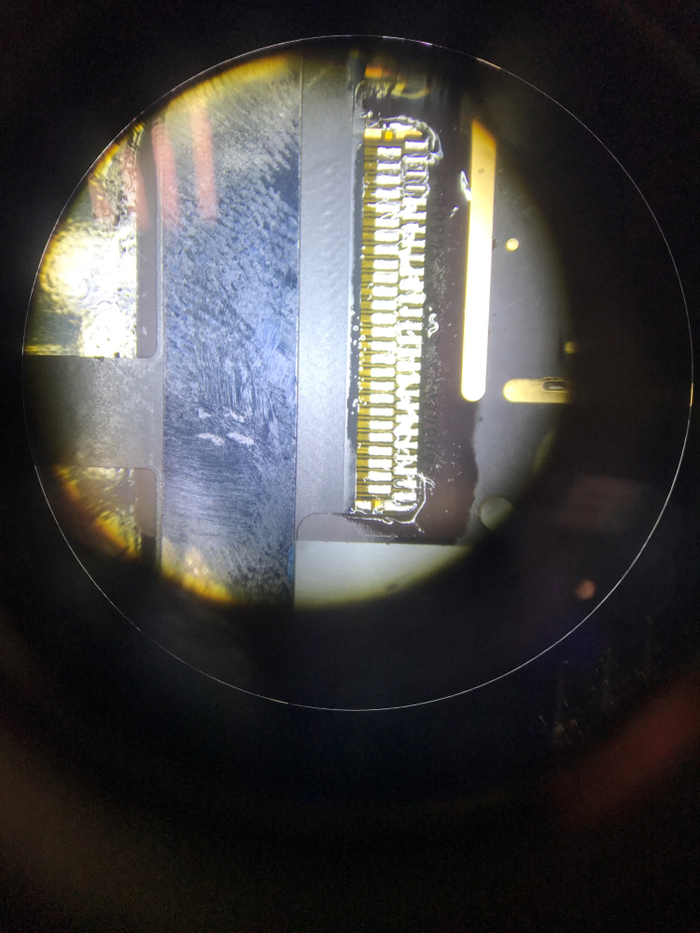

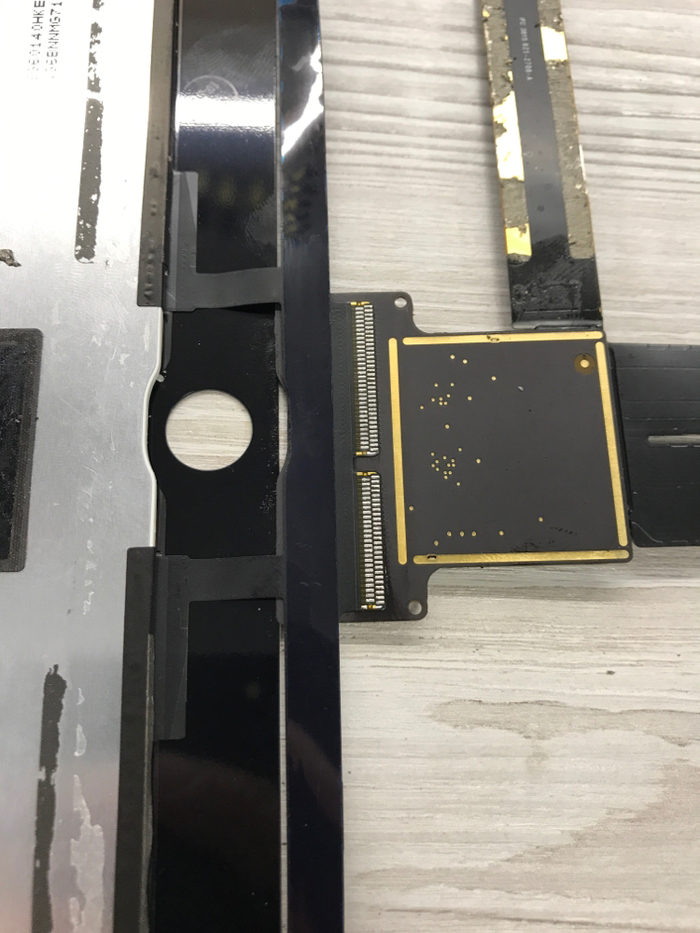

И мое любимое, к распорке рамки шлейф дисплея хорошенько приклеен, чтобы не повредить возились минут 10. Иначе 28тыр и досвидос дисплей, Сняли проверили все в норме. Продолжаем работу.

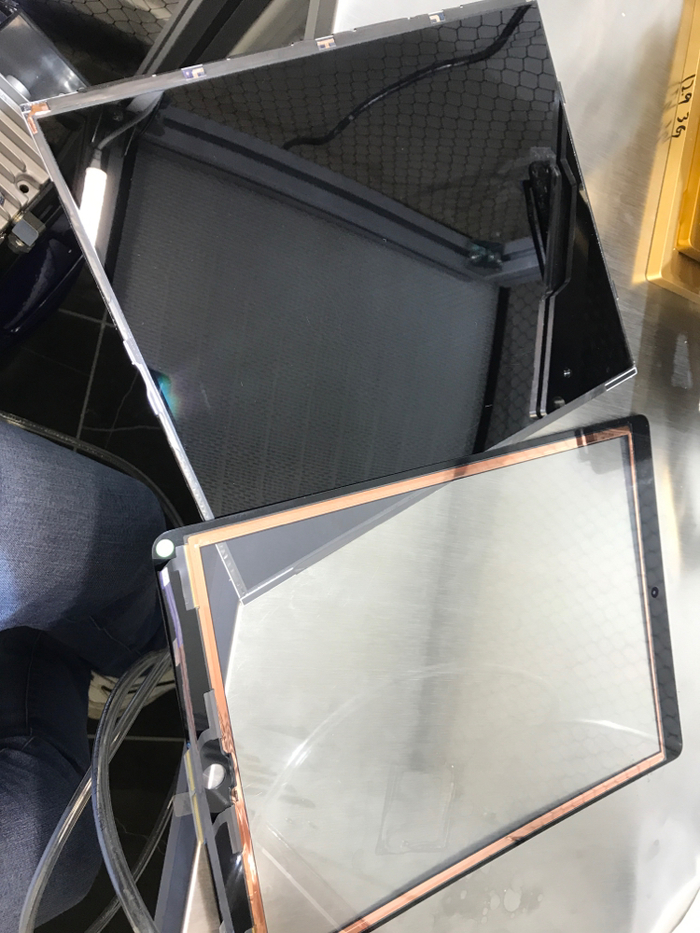

Освободив модуль от всего навесного, приступаем к отделению дисплея от разбитого стекла.

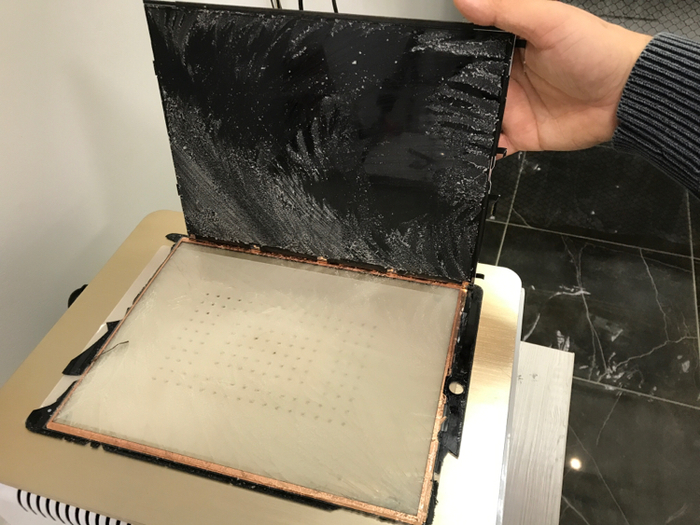

Делается все на сепараторе, под температурой 80 градусов. Отделяем дисплей нихромовой струнной толщиной 0.06мм. Кстати все очень хорошо пошло

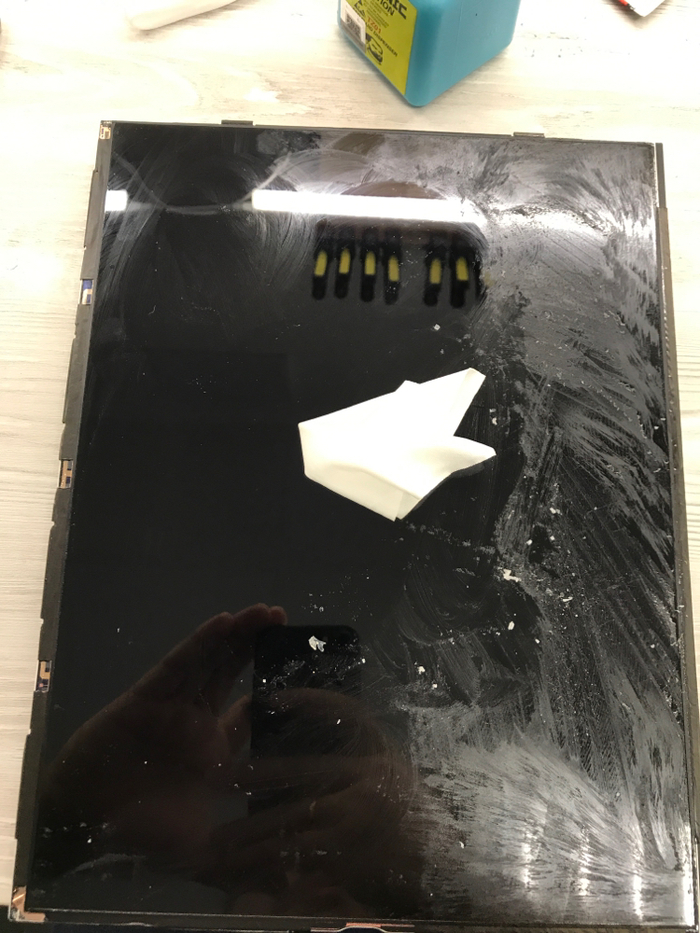

Еще раз проверили и почистили дисплей от заводского клея. Все отлично, нужно поклеить новый оптический клей (OCA-glue). Делаем как профи на Ламинаторе.

Клей взяли с запасом, лишнее обрезали. И вот дисплей готов к склеиванию с новым стеклом.

формы не было, делали на глаз. Благо опыт позволяет. На подключенный дисплей центровали грани.

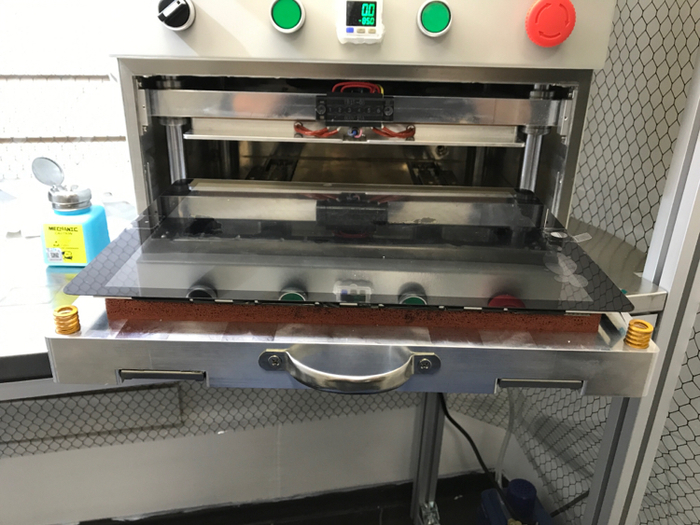

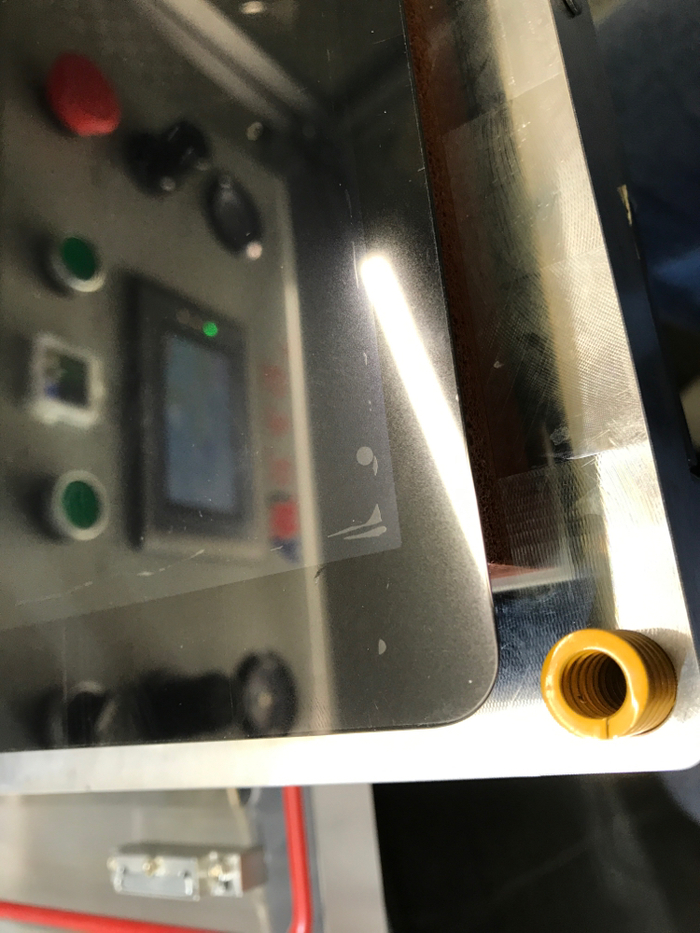

И вот дисплей склеен и прошел Вакуум пресс, оставшиеся пузырьки выведем в барокамере. Все выглядит отлично. Все рады

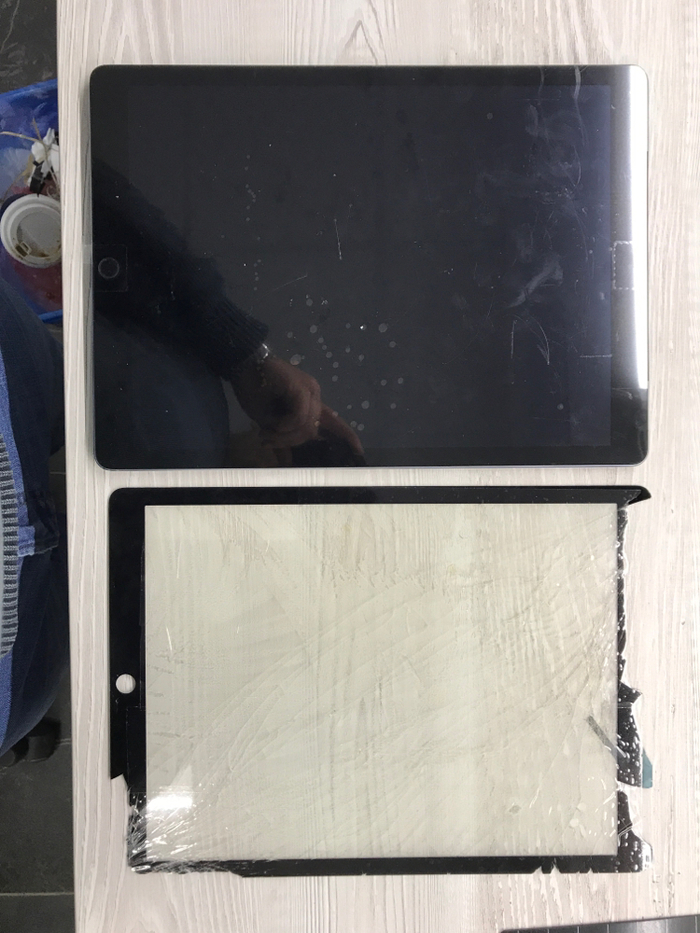

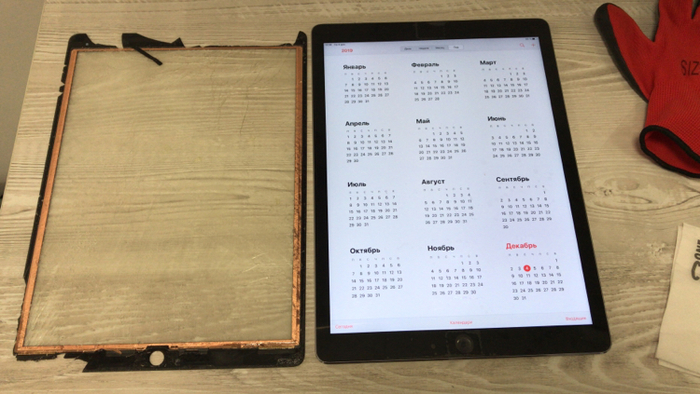

Собирается в обратном порядке, и вот готовый телефончик. Все шуршит и работает. А главное стоимость ремонта в 3 раза ниже=)

Спасибо за критику пикабутяне))))

Третьей причиной можно назвать плохую рамку, которая по отзывам в 30% случаев отклеивается и дисплей со стеклом вываливаются из корпуса. Этот дисплей прямиком из китая копия довольно не плохая, но такой дисплей может у вас проработать около месяца.

Четвертым вопросом поговорим о стекле, конечно же все задаются вопросом:

«А какое у вас стекло?!». Ответ крайне прост, стекло используется лучшего качества из доступного (не будьте наивны оригинальное стекло недоступно никому), стекло отличного качества стоит вдвое дороже нежели, то что стоит на копии.

Итак резюмируем. Покупая дорогущий телефон вы получаете наилучшие комплектующие проверенные на заводе, с лучшими характеристиками (iPS-Retina матрицу высокого качества чистый белый цвет + самый точный тачскрин и конечно же gorilla glass стекло). Но ставя дешевый не оригинальный экран, вы получаете временное решение, последствия которого - потраченные нервы и время.

Если этот пост наберет 300+ то запилю пост со всеми подробностями переклейки оригинальных дисплеев с их последующей установкой и отзывом клиента и объясню как не опростоволоситься при замене стекла.
