Продолжение поста «Эволюция домашней серверной»
Думаю можно продолжить повествование.

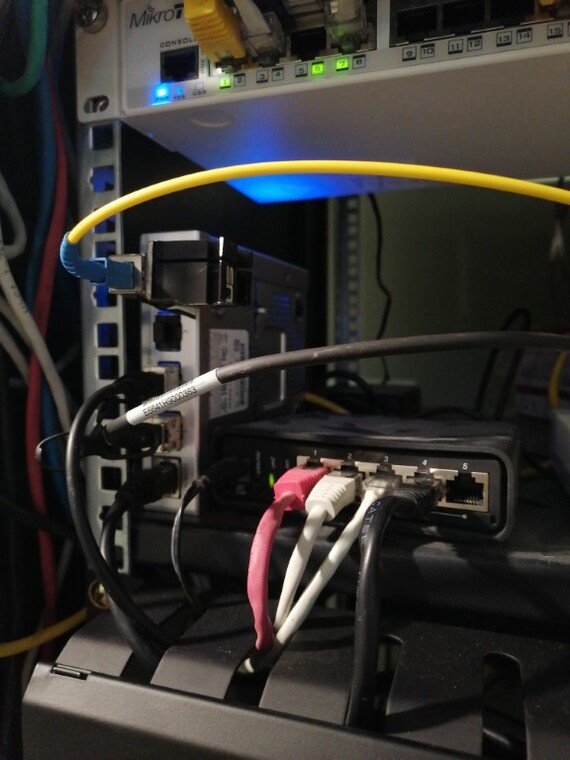

Ура, sfp gpon трансивер. Ну соответственно удалось избавиться от роутера РТ. Минус 1 большая железка, минус 1 бп. Когда это плюс минус было не помню. Но видимо либо сразу после написание прошлого поста, либо в январе 2022 года. хотя в памяти почему-то сентябрь 2021. За gpon стик отдал что-то в районе 4.5к рублей.
Это я еще про запас купил трансивер. Ну и пару переходников SC/APC 2 SC/UPC и обратно. так чтобы были.

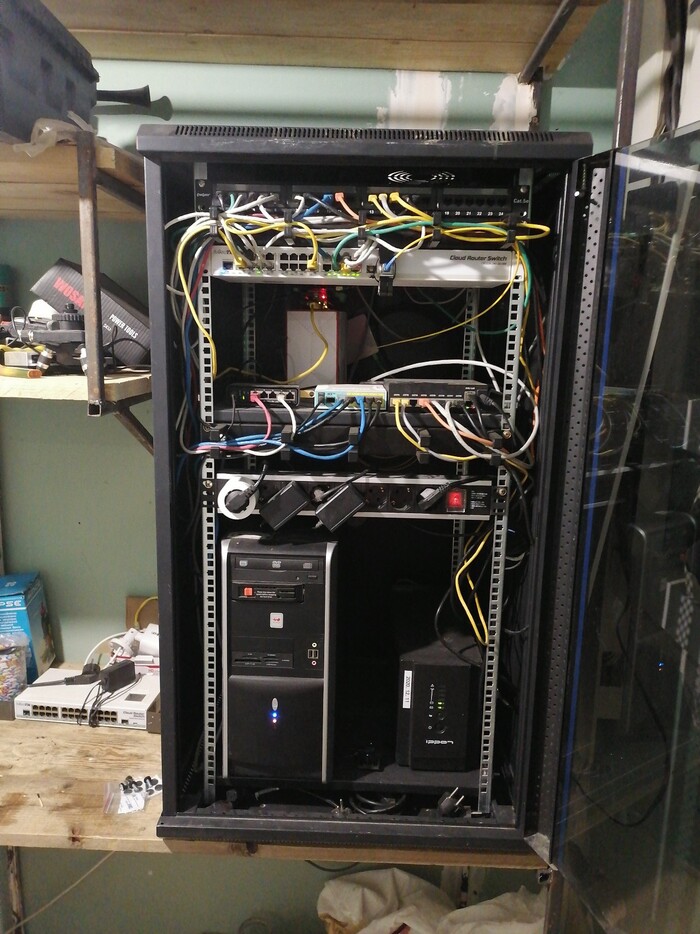

Так же в начале 2022 года все такие меняю коммутатор. На смену 125-ого микротика ставлю 326-24g-2s+. Задел под 10гб в сервер. Попутно немного перетасовал полку. Ибо в прошлой итерации жуть как было неудобно. Коммутатор новый в районе 15к. Бу стоили всего ничего дешевле, так что смысла не видел в экономии пары тысяч рублей.

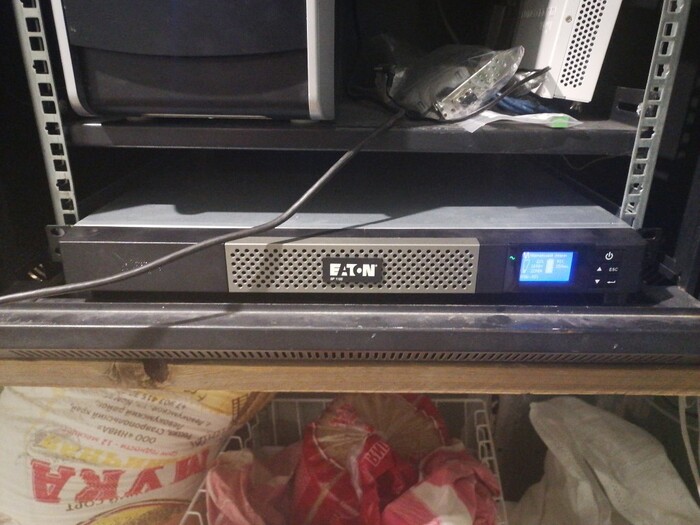

Где-то в 2022 году привалил ИБП 2u 2000VA APC смарт (3к с новыми батареями). Но при моей нагрузке в районе 200Вт его кривая эффективности жрала с розетки в районе 240Вт. Что совсем не радует. Благо под конец 2022 урвал 1000VA, да еще и 1u, ибп eaton (тоже 3к с новыми батареями). Опять двигать полки... ибо подняв нижнюю полку, корпус уже не лез ( Желание целиком перейти на юнитовые исполнения всего было просто запредельным.
В январе 2023 зацепил mikrotik crs305-1g-4s+ (как-то так) за кажется 12-13к рублей с алибазара. Тут же в сервер залетела 10ГБ сетевка (с год как с какого-то сервера при апгрейде отдали бесплатно). DAC кабели были в НЗ (брал по 1к за штуку).
В планах 10Гб сеть и до компа. Немного спойлер, до компа сеть так и не доехала даже сейчас... в ходе очередных перестановок оказалось что мой кабинет очень бы не плохо зашел младшей дочке и... так и оказалось ))) до сегодняшнего дня живу на птичьих правах ))) благо случился переезд кухни в новое строение и объединения ее с столовой. Высвободилось целых 2 комнаты куда большей площади, но надо подделать ремонтик. Да и не знаю в какую комнату в итоге заехать.
Итого DACи (2 штуки, метровый и 3м) вышли кажется в районе 1к за штуку, многомод (30м) + sfp модули под них, кажется в районе 5к на круг. 2 сетевки под sfp+ вышли тоже что-то в районе 2.5-3к в сумме. Сетевок оказалось 3 штуки, китаец что-то напутал и прислал 3 вместо двух, но sfp+ под многомод один. Написал ему и он за символическую сумму отправил второй трансивер.
Как итог могу без проблем утилизировать целиком гиговый канал сервер/ПК при этом еще куча канала для камер и торрент качает/отдает во всю ширину инета и ничего ни кому не мешает.

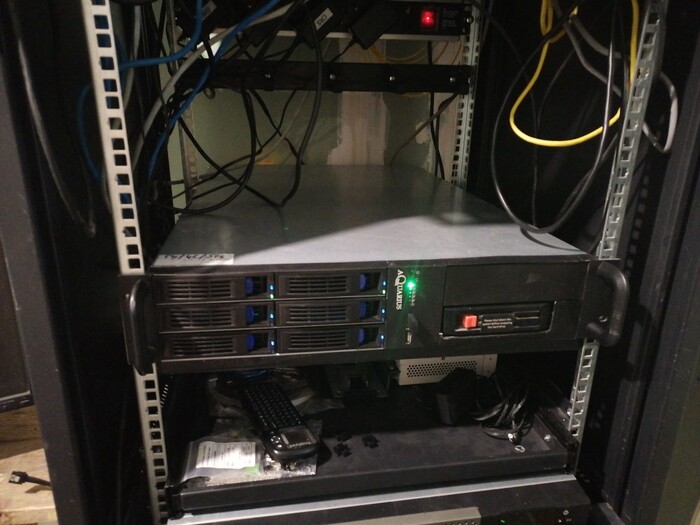

Тут же в январе наконец таки удалось зацепить 2U корпус под ATX(E-ATX) платы с БП на 800Вт всего за 6к с доставкой с Авито. Попутно меняем железо, залетает 12100, 64ГБ озу, немного перетрубация с дисками (залетают под данные 2х4ТБ сасы не помню чьи и 2х900гб ssd интелы под всякое).
салазки только на корпусе, ответных частей к стойке нет. но прикуплены обычные мебельные салазки (под 50кг веса вроде, но до сих пор не смонтированы). корпус или на полке или на уголках лежит, точно уже и не помню.
С сервером оказалась засада:

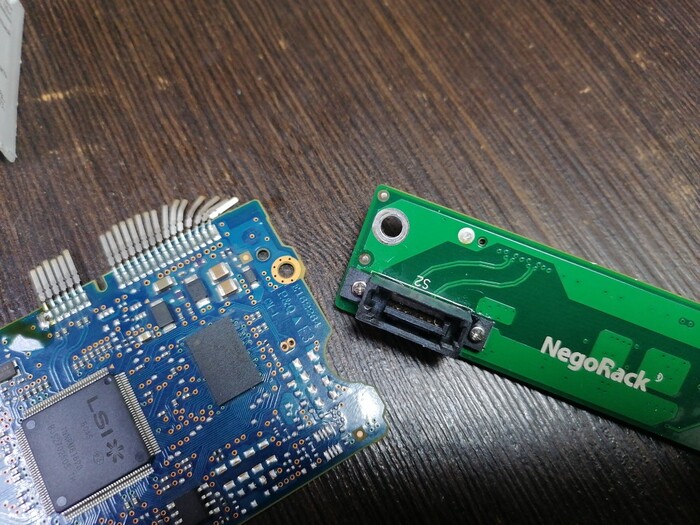

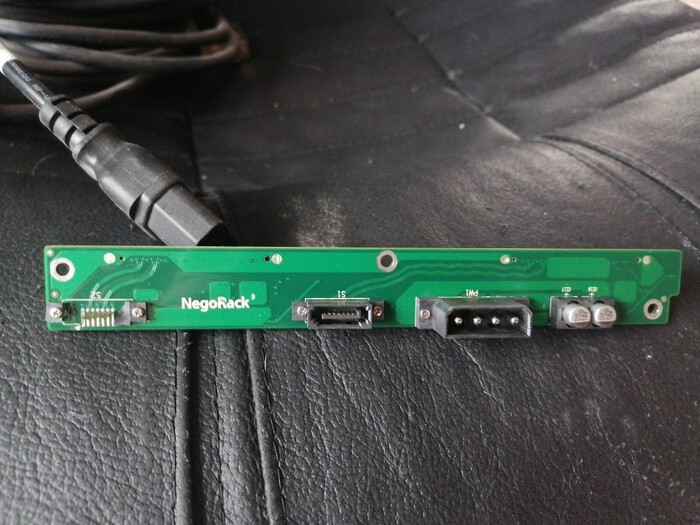

sata коннектор на одной из плат бэкплейна отломан. Продавец выслал вроде такую же плату, но она оказалась немного не той, пришлось колхозинг делать. Благо по итогу восстановил родную плату:
Повезло что родные пины были целые. надо было только найти подходящий корпус разъема. С этим тоже были трудности, но бор машинка и пара капель суперклея свое дело сделали.

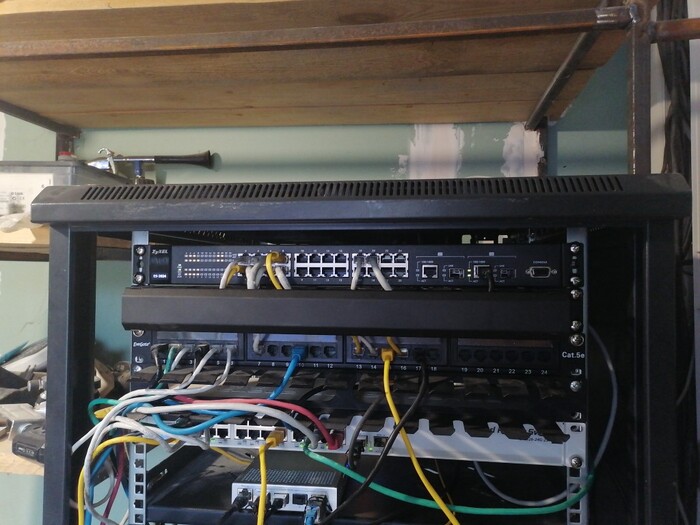

Все это время велся активный поиск poe коммутатор и вот он наконец таки в конце мая нашелся, да ни где-то там, а у кума. Zyxel ES-2024PWR, 24 порта меди (12 портов POE 802.11af 15W или 24 порта 7.5W) + 2 порта медь гигабитная/sfp, естественно управляемый l2 на сколько я помню. Кажется за 2к забрал. В первых числа июня был установлен на свое место.
Как вы понимаете опять половина стойки перекручивалась )))
Попутно поставил уже давно приехавшие новые кабельные органайзеры. С крышкой и отверстиями внутри для удобного вывод кабеля. Рублей по 500 с доставкой, там же где-то новый блок розеток 220В, тоже примерно за тот же прайс. Ну и вообще вышел на одного очень хорошего прода на авито, закупил у него же еще и патч-панелей на 24 места под кейстоны с органайзером. И почти все лоты то 500, то 800р от силы. Милейшее дело. Затарился я тогда капитально ) и себе, и под шабашки.

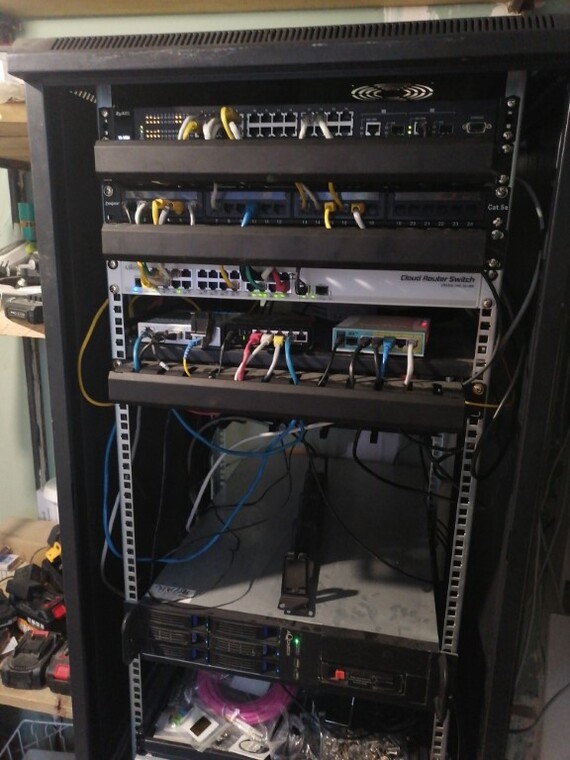

Ну и вот что получилось:
Пока кабель менеджмент немного страдает, все сделано на имеющихся патч-кордах без обрезки. и ждет своего часа.
Лето было спокойным (ну как спокойным... стройка), только под сервер УД приехал мини ПК на n5095 (что-то в районе 7к за американскую версию с 8/128). JetHome D1 уже переставал устраивать. Собственно накатил на него проксмокс, собрал в кластер.
А вот в сентябре подарков навалило... ))) Во первых приезжает "новый" коммутатор - tp link t2700g-28tq. всего 4к на авито с доставкой. 24ГБ меди + 4 SFP+. Опять же управляйка. На замену связки crs326+crs305.
Во вторых наконец таки я КУПИЛ!!! этот mikrotik rb5009. Я год наверное собирался с мыслями и 3 месяца пытался его купить. Я их даже купил 2 по цене 10к за штуку на мегамаркете, но они меня кинули, отменив заказ, наплевав на все законы... даже деньги вернуть удалось с очень большими сложностями. Как итог озон, ценник в районе 25к. Тоже немного с нервами, но приехал. Задержали доставку на неделю. Я уже думал если и в этот раз не выгорит, то больше я и не буду его пытаться купить... столько он мне нервов потрепал (
Осталось только перейти на нормальные патч-панели. Эта не устраивала и часть оконечки была подключена просто напрямую.

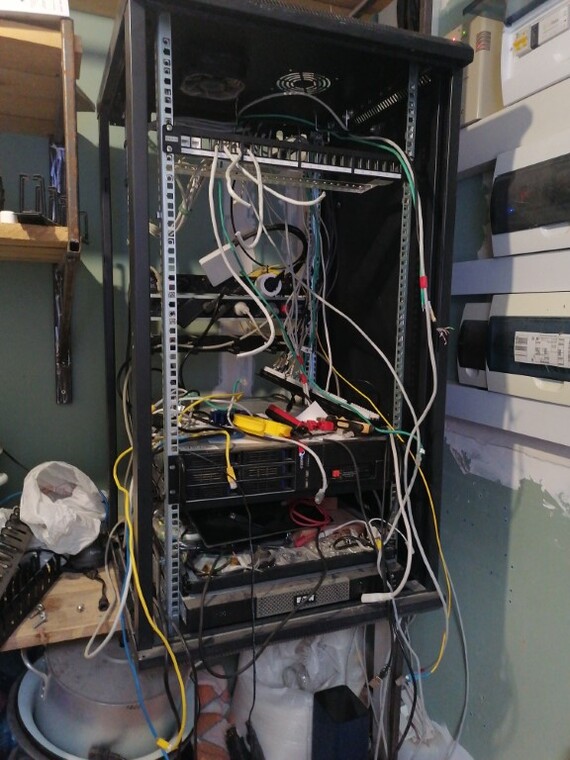

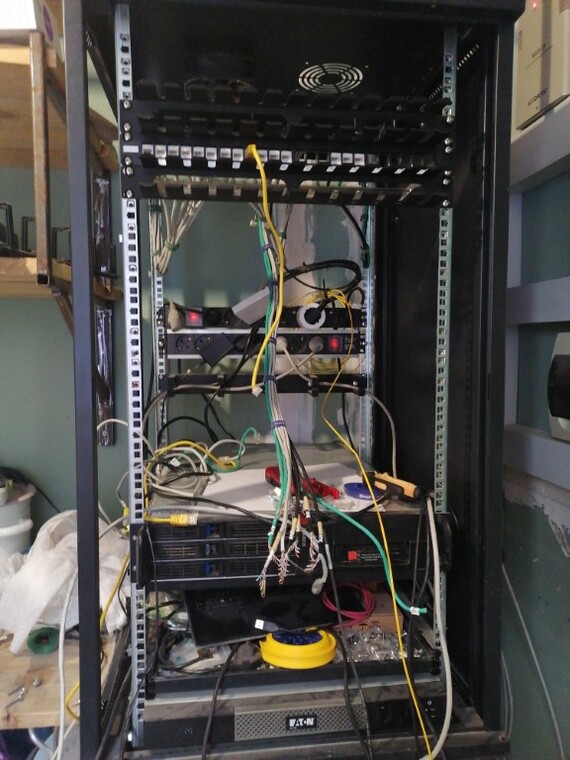

И вот в середине сентября, закупившись допингом и собравшись с силами, выгнав всех домашних начался большой перетрух:

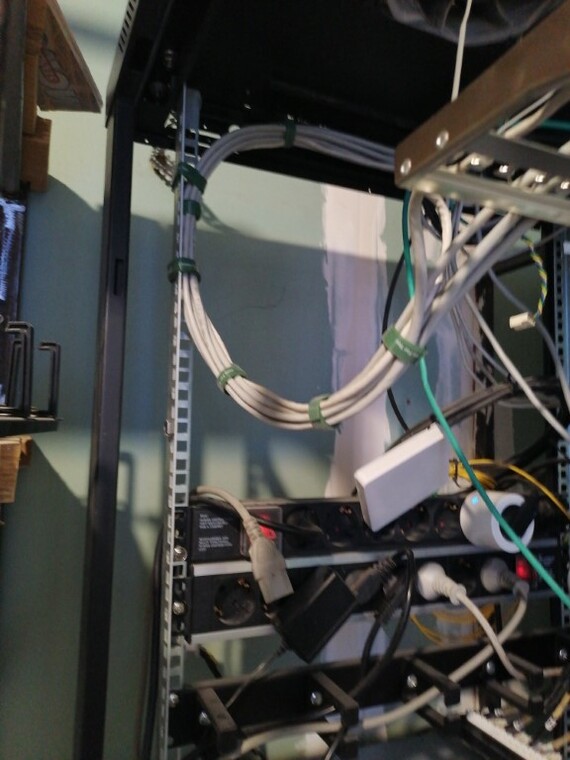

Так и не нашел вертикальные кабельканалы в сараях ((( А ведь покупал. Пришлось пока на липучку.
Теперь будет 2 патч-панели. Одна под POE, вторая под обычные потребители.
Кабельная расческа выручает.
Первая патч-панель собрана.

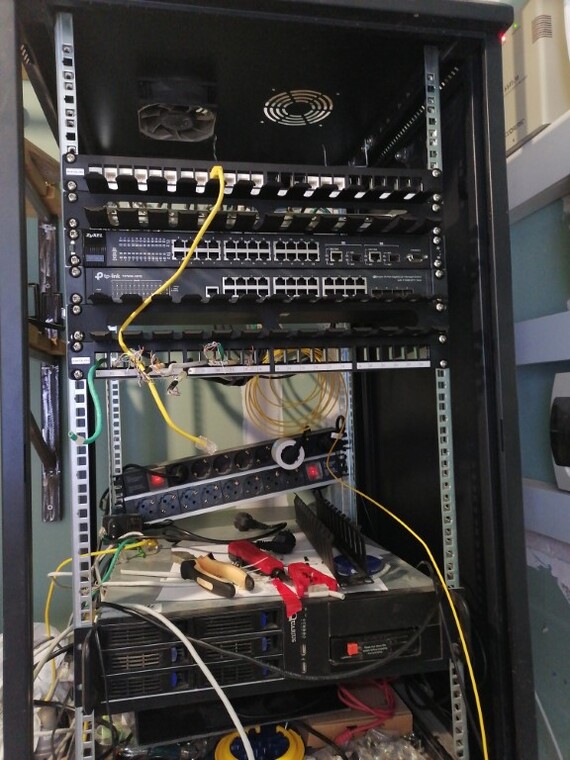

А вот уже и коммутаторы на базе и осталось обжать вторую.

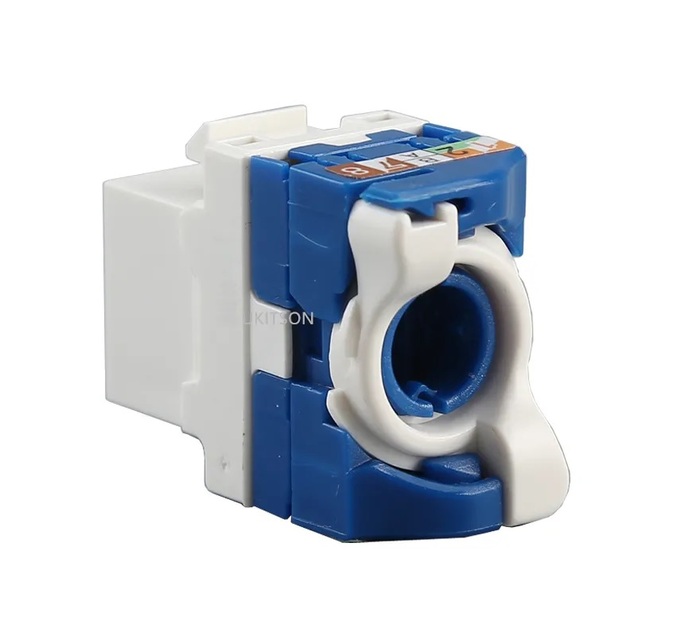

Кейстоны в итоге брал на али, вышли в районе 70 рублей за штуку. Милейшее дело, вставил, поверул, наслаждайся.

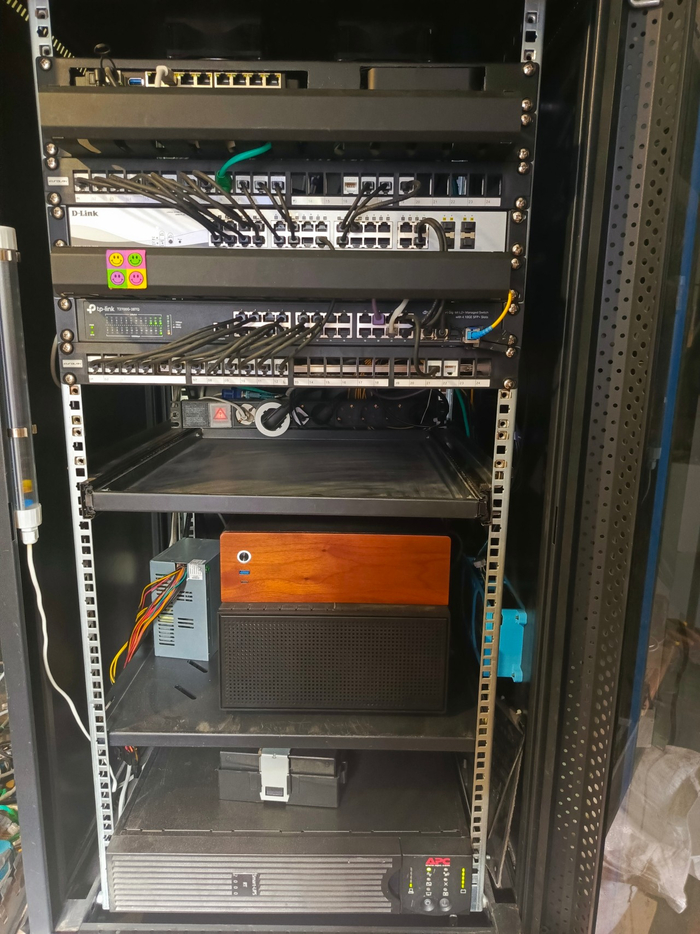

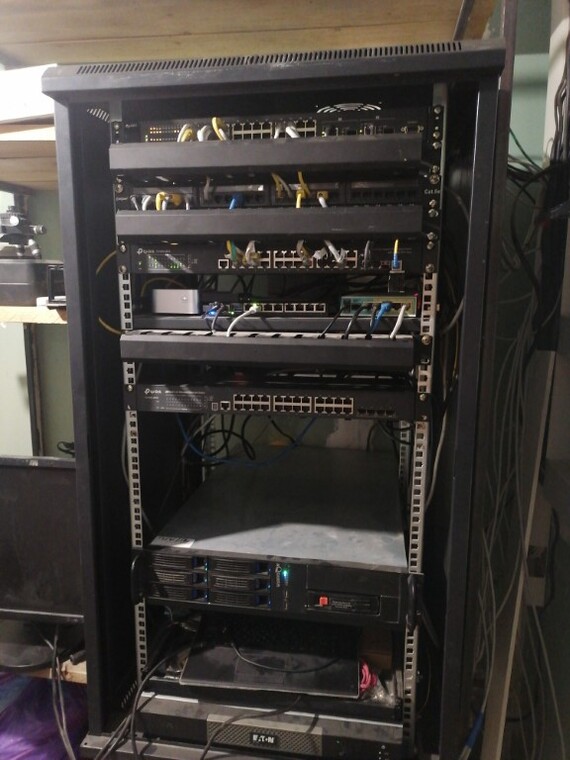

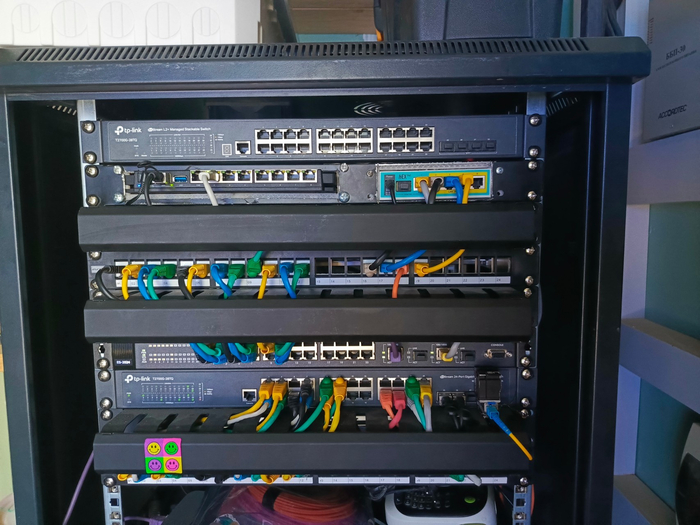

Дальше уже особо не фоткал, допинг давал о себе знать ))) по сему готовый результат:

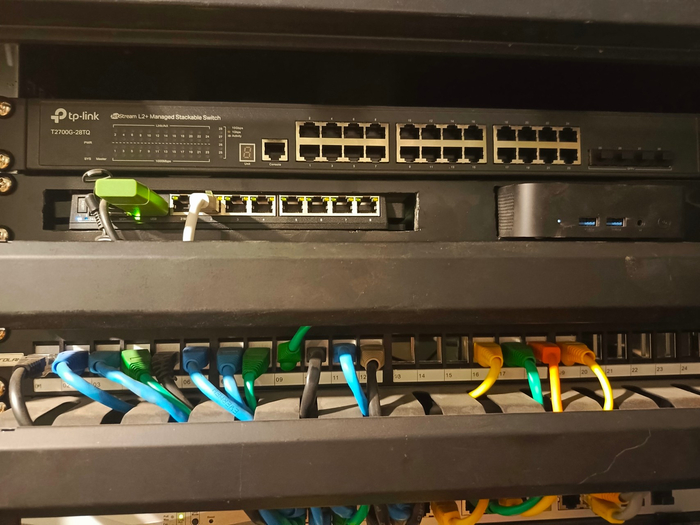

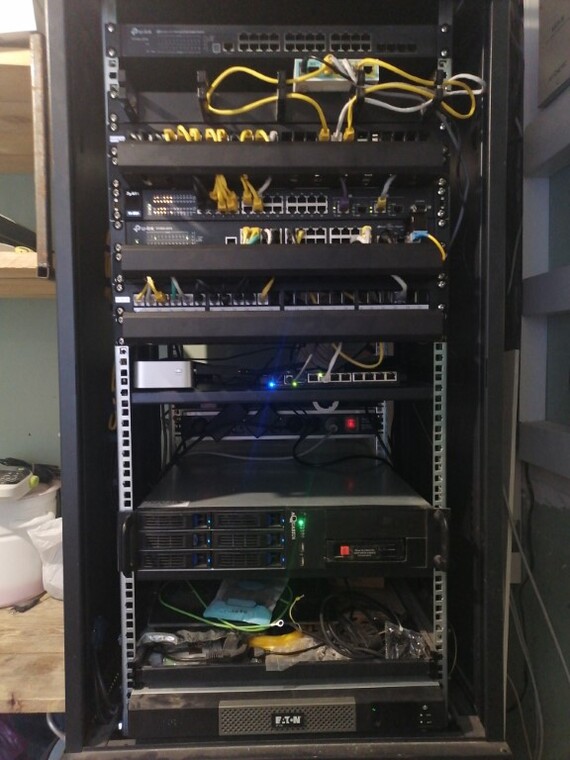

коммутаторов tp link оказалось два в итоге. Ибо за такой прайс я не смог устоять и через пару дней после заказа первого, заказал и второй ))) Жрать не просит, как нз за такую сумму самое то.
По окончании сборки выяснилось что пару хвостов которые надо было воткнуть в патч-панель под poe оказались в обычной, а один хвост в пое должен был быть в обычной. Благо с липучками и кейстонами это не такая уж и проблема. Отщелкнул, перетянул, защелкнул. Я правда так и не одуплил как на этих патч-панелях размыкать замки чтобы кейстон отщелкнуть легко. Может кто знает?
За эти пару месяцев добавилась еще точка подключения ethernet и какой же это кайф. засунул в шкаф, на липучки в один пучок, лишнее отрезал, кейстон клац и красота. Почему я сразу не купил и столько времени мучался с обычной патч-панелью...

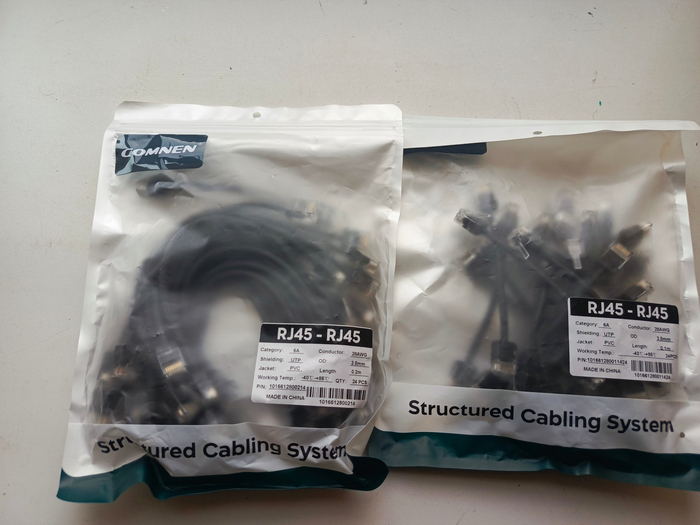

Планов на будущее не много - вентиляция под стойку с фильтрами. Может если получится замена пое коммутатора на коммутатор с 1ГБ портами и отказ от hex poe. Сделать для rb5009 и мини пк индивидуальные уши чтобы каждый был на своих ушах в своем юните. Для первого уши в продаже есть, но ценник их меня немного не устраивает. А ну и патч-корды заводские короткие цветные. Но то вроде у кума есть, надо только заехать.
В остальном мне кажется я достиг того чего хотел и каждый раз подходя к стойке я прям кайфую. Я столько к этому шел и вот оно! )
