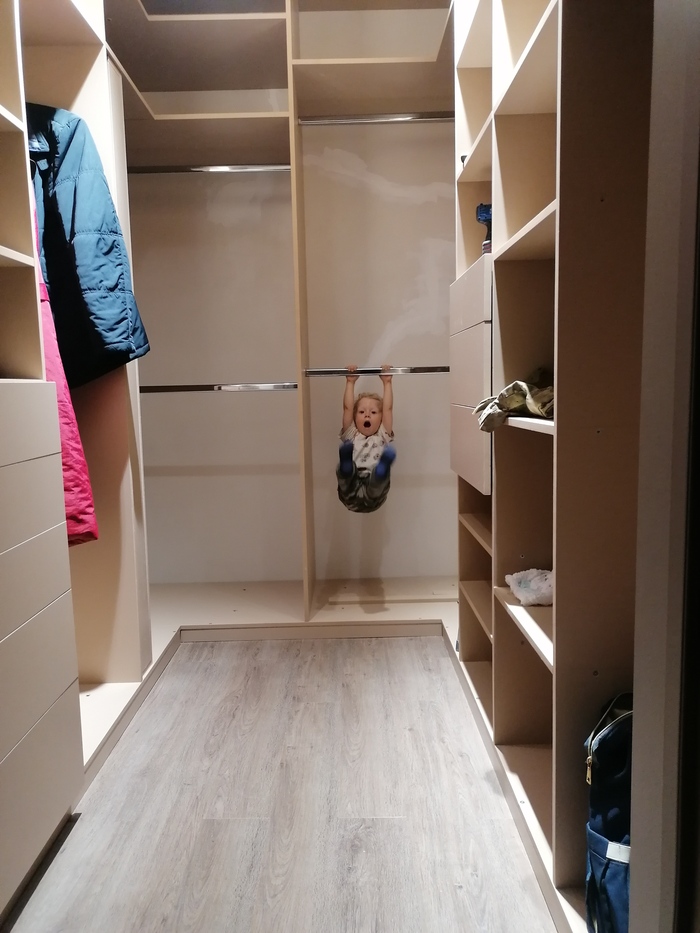

Фото того, что я с помощью него сделал не имея опыта:

https://t.me/pikabycondyktor вот ссылка на канал. Там небольшое видео как пользоваться, сам файл для распечатки и ссылки где заказать втулки.

Всем привет.
Я немного потерялся, так как в январе улетали в отпуск в теплые края. Пришлось просить друзей, чтоб приезжали и загружали уголь в котел. Степан, спасибо большое, знаю читаешь меня. Вот он минус такого отопления – не бросишь его на произвол судьбы. Потом был уже окончательный переезд в дом, а потом ковид с реабилитацией. Но теперь я в строю и начну понемногу рассказывать дальше. Итак, отопление.

В жилых помещениях у меня оно выполнено по технологии теплый пол. На каждом этаже по 5 контуров каждый по 100 метров. Итого аж целый километр труб под полом. На каждом этаже стоят коллекторы, выглядит это все вот так.

Крайняя серая труба – это я уже сам сделал. Запитал полотенцесушитель на отопление. Труба серая армированная, потому что метражем красную у нас в городе не продают – только бухтами.

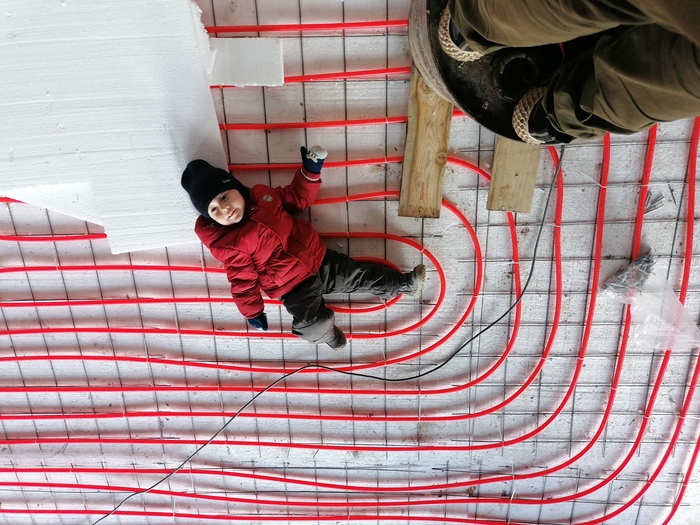

Вот так выглядит разводка по полу. Единственная фотография, которая сохранилась.

Сейчас, оглядываясь назад, скажу, что я не доволен, как сделали отопление. Именно не результатом, а самими работами. Положили пенопласт 30мм, а не Пеноплекс 50мм, плюс все как-то по-колхозному – не очень с точки зрения эстетики, ну и цена не маленькая – чуть больше 200 тысяч рублей. В целом многое я мог сделать сам (если есть время и руки не совсем кривые, то как минимум раскладку труб можно самому сделать), НО...Но времени у меня ни делать, ни разбираться с отоплением на тот момент не было, так как нужно было заехать чем раньше, тем лучше, а других вопросов по стройке было выше крыши. Еще и когда-то на работу ходить надо.

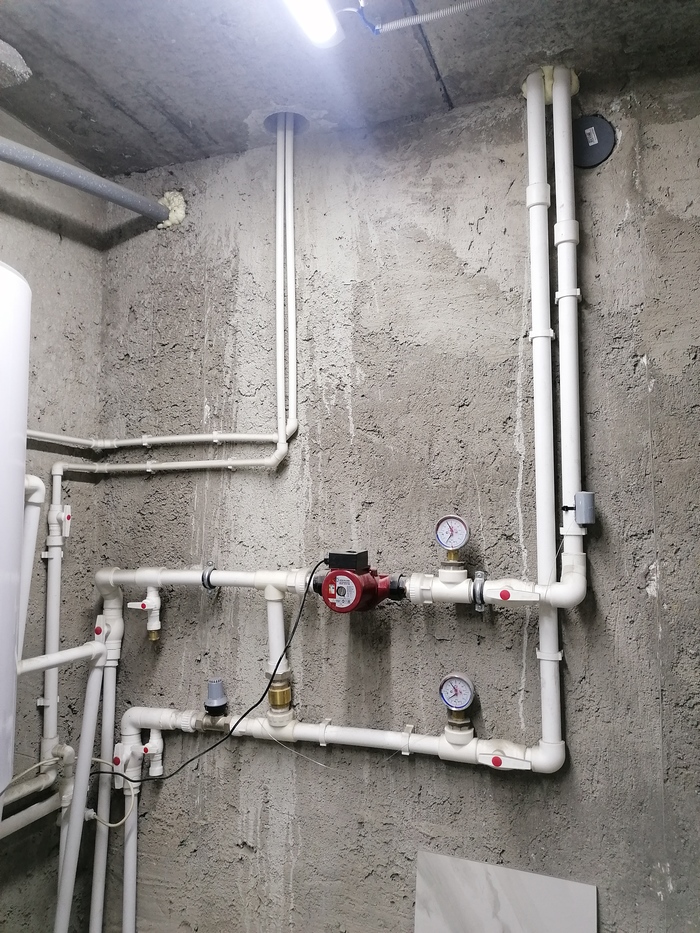

Это смесительный узел в таком исполнении. Датчик температуры, который отвечает за открытие/закрытие клапана подмеса прилепили на полипропилен хотя нужно делать железную гильзу. Как закончится отопительный сезон, мне переделают по гарантии. А у нас в Забайкалье отопительный сезон еще не закончился (раз в сутки на несколько часов еще включаю котел).

Если кто спросит «Зачем заказывал за такие деньги, если не нравится?» отвечу, что это особенность услуг нашего региона. Я спорил с одним пикабушником, но человеку, который здесь не жил не объяснишь. Найти фирму, которая тебе сделает все четко и красиво за адекватный ценник, практически не возможно. Могут сделать хорошо, но вышло бы тысяч на 150 дороже. Поэтому имеем то, что имеем.

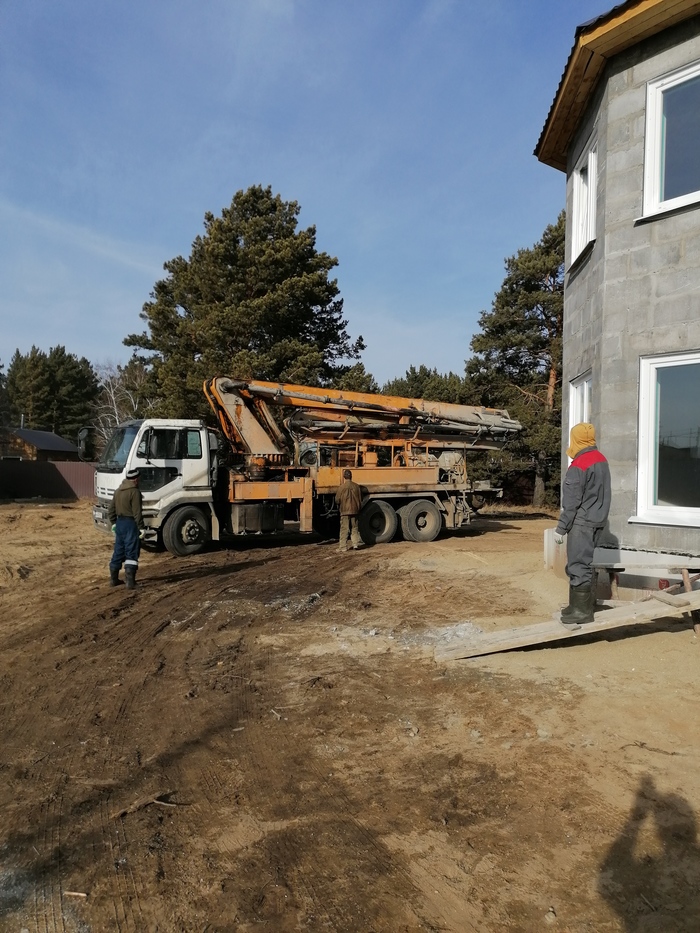

Стяжку над трубами заливал сам с друзьями с помощью бетононасоса. Ушло около 10 кубов бетона. Тут тоже сыграло правило – когда строишься умножай все на два. Изначально заказал 6 кубов, думал хватит. Пришлось в темпе вальса звонить и дозаказать еще, когда стало ясно, что маловато будет. Бетононасос у нас в городе стоит 4000р/час. Минимум 2 часа плюс 2000 рублей подача.

Как бы то ни было, но отопительный сезон практически завершен, и системой теплый пол я доволен. Дома было тепло даже когда переваливало за -40. Плюс мне и моей семье нравится ходить по теплому полу. Нигде не дует. Комфортно ходить босиком.
В цоколе отопление у меня радиаторное. Но уже с февраля я его пепекрыл, потому что там и так тепло – теплопотери минимальные.

Отопительный сезон по углю вышел 55 тысяч рублей. Всего израсходовано 11 тонн(+/-). Пробовал два вида угля. Изначально купил более дешевый (3400 за тонну), но он быстро прогорал и приходилось чаще заполнять бункер. Потом перешел на уголь с большей калорийностью (5500 за тонну). Он прогорал медленней, и я стал заполнять бункер котла в два раза реже. В пересчете на месяц по деньгам получалось примерно одинаково, но суеты меньше. Поэтому все последующие разы брал только его.

В заключении как всегда менее опытным отвечу на вопросы в меру своей компетенции, от более опытных сам готов выслушать дельные советы.
Чуть попозже пройдусь еще раз по водоснабжению и расскажу про электрику.

Сегодня расскажу про котел. Хотел полностью про отопление, но фотографий всей обвязки разводки нет, а без них получится не то, да и хотелось бы послушать советы знающих людей, мож что доделать нужно.

Котел - это моя боль, потому что если мне задать вопрос "что бы ты переделал?", оглядываясь назад, я бы ответил, что в целом критических промашек нет, кроме котла и системы отопления.

Начнем с того, что заказал я его поздненько ввиду отсутствия денег и долгой проволочки с получением ипотеки. А для тех, кто незнаком со спецификой нашего региона, скажу, что у нас, если хочешь что-то, что хоть чуть-чуть отличается от того, что берут все - будь готов ждать от двух недель до двух месяцев, потому что все под заказ из других регионов)

Так вот, заказал я котел фирмы ВСКЗ модель люкс 40 (мощность 40 кВт). Вот тут первая промашка, а может и не промашка, пока сам еще для себя не решил. Котел такой мощности посоветовала мне брать фирма, которая делала мне отопление, и по расчетам у них получалось 37 кВт (считали от площади плюс 30% мощности потому что теплый пол. Из расчёта что в доме 23 градуса, а на улице -38). Сразу скажу, что фирма, где брал котел и фирма, где заказывал отопление - разные, поэтому коммерческого интереса продать котел подороже они не имели.
Пока писал посты, была поднята эта тема в комментариях, и я пришел к выводу, что, может, и немного 40 кВт. Так как у меня 178 квадратов, плюс на этот же котел буду заводить отопление гаража.
Ну да ладно. Короче заказал. Котел автоматический твердотопливный с бункером. Допами пошли шнек под более крупную фракцию, поворотная горелка, модуль gsm и система автоматического золоудаления, все это добро вышло мне на 240 тысяч, включая доставку 12 касиков.
Вот параметры котла с сайта производителя.

Ждал я его полтора месяца. За это время уже и морозы подкрались, так как на дворе октябрь, и отопление фирма доделала, и надо его запускать, чтоб проверить, а котла нет. Был поставлен электрокотел, включен на самую минималку, лишь бы вода в системе не замерзала, и принята работа у тех, кто делал отопление.

Пришел котел. И тут бац - два нежданчика. Первое: забыли положить шнек (его я ждал потом еще две недели плюсом к полутора месяцам) и зольник для системы золоудаления оказался размером практически со стандартный мусорный бак. Тут фирме предъявлять нечего потому что размеры я сам не спросил, а на сайте информации нет. Написано просто "система автоматического золоудаления". Позже я закустарил из их бака другой бак поменьше.

Фото как мы пихали котел в цоколь)))

Сам котел в сборе с уже моим баком для золы.

Следующей проблемой было то, что пришлось делать двухметровый горизонтальный участок дымохода. Да, это плохо, да, чистить неудобно(это я уже испытал на себе), но что поделать.
Дымоход сделали в котельной из одностенной трубы, а по улице уже пошла сендвич труба. Вертикальный участок составляет 7 метров.Тяга нормальная. Уже третий месяц работает.
По котлу могу сказать что сделан добротно, и металл 6мм использует данный завод, и сварено все хорошо. Но неаккуратно. То там, то здесь, что называется, сваркой "насрали" в нескольких местах. Шайбы кое-где забыли, герметик намазали как попало. Короче добротно, надежно, но чувствуется, что спустя рукава, или за сборщиками плохо следят.
Вообще, эти котлы хвалят, и я в целом поддерживаю. Вопросов по работе у меня к нему нет. Единственное, надо доработать систему тушения, если возгорание пойдет по шнеку в бункер (ввинчивается специальный датчик в шнек и кран, над которым стоит емкость с водой. Цена вопроса 2-3 т.р) Хотя мастер, который настраивал и делал первый пуск котла, сказал, что таких случаев не было, но, как говорится, лучше перестраховаться.
Далее gsm. Думал, настрою приложение, буду рулить котлом, смотреть за параметрами, пока на работе и т.д. Ага, счас. В цоколе нет связи, а чтобы вынести антенну на улицу, нужен кабель с разъёмом sma, который в нашем городе я не нашел и заказал со всем известного китайского сайта. Вот сейчас жду его да буду настраивать.
А это я монтирую дымоход с отцом.

Моего самоваренного бака для золы хватает на месяц. Бункера при полной загрузке хватает на 3-4 дня. Вообще, нужно еще подстраивать котел, но для этого нужно жить в доме, чтобы постоянно следить, как изменение того или иного параметра влияет на температуру и расход угля. А пока проводим с семьей там выходные, да так на неделе заскакиваю уголь добавить да проверить все.
На этих выходных забился дымоход конденсатом. Я по незнанке (в своих домах не жил никогда, и для меня пока это все новое и непонятное) не открыл гайку для слива конденсата, он там замёрз и перекрыл дымоход (не полностью, но почти. Тяга пропала, и при открытии топки котла дым стал идти в котельную), пришлось снимать крышку, которая закрывает дно, и выбивать лед оттуда ломом.
Так что, кто такой же, как я, и только начинает жить в своих домах, возьмите на заметку. Лучше учиться на чужих ошибках.
Но, несмотря на это все, отопление у меня работает, дома жара даже в минус 40. И, в целом, я всем доволен)

Всем привет. Итак, стены, крыша стоят, пора и за коммуникации браться.
Начнём с септика. Делал его самостоятельно с привлечением тяжелой техники. Было решено делать из бетонных колец диаметром 2 м. Это оказалось самое дешевое решение, так как железные б/у емкости, а уж тем более специализированные пластиковые септики выходили гораздо дороже.
Подготовили яму около 4 метров

В нее установили 3 кольца диаметром 2 метра, далее крышку, горловину диаметром 70см и люк. Получилось нечто подобное. Картинку взял из интернета, так как свое творчество не запечатлел.

Не стал обрабатывать гидроизоляцией, пока не знаю критично это или нет, но другим я бы посоветовал это сделать)
И еще не сделал продухи. Весной придется подкапываться и делать.
Труба канализации обычная пластиковая 110мм. Взял оранжевую, которая, вроде как, усиленная специально для уличной прокладки. От дома до септика получилось 7 метров. Заковал ее в пенопластовую скорлупу и закопал, примерно, на 1.5-2 метрах. Вся разводка канализации выходит в цоколь и там уже в сторону септика.
По зиме могу сказать что полет нормальный, вроде. Ничего не перемёрзло.

Далее вода. Как уже писал ранее у меня скважина 46 метров (первый водоносный слой. Второй слой в нашей местности на 80 метрах. Третий на 110-120 метрах). Обошлась скважина мне в 120000, это включая работу, насос, трос, шланг и т.д.

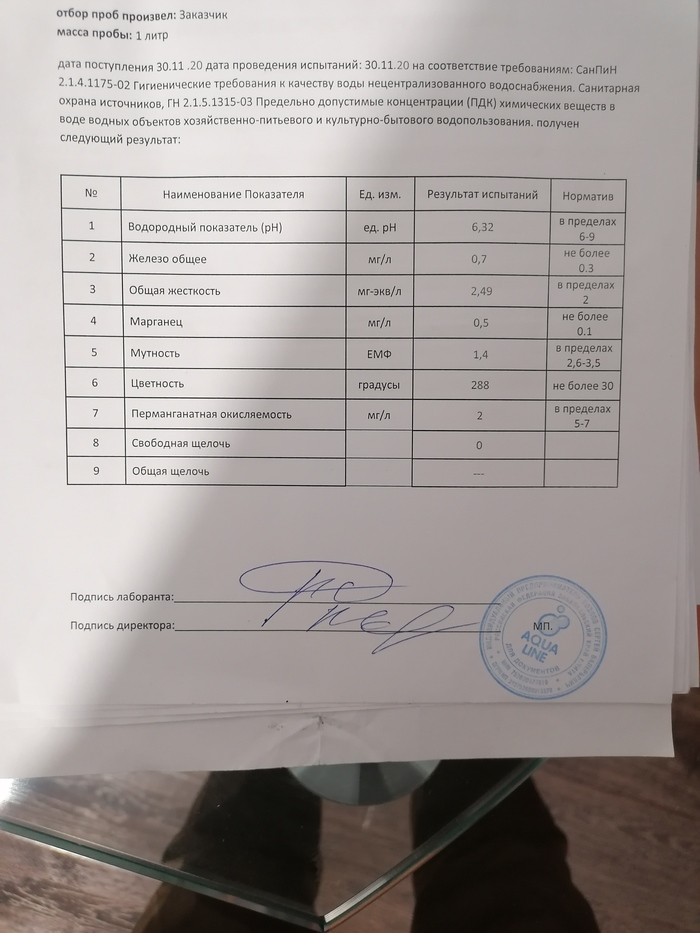

Вода насыщена железом.

Можно было бы пробурить конечно 100+ метров, и там была бы чистейшая вода, но при бурении таких скважин цена составляет 3000 за метр плюс насос более мощный и дорогой, и так далее.

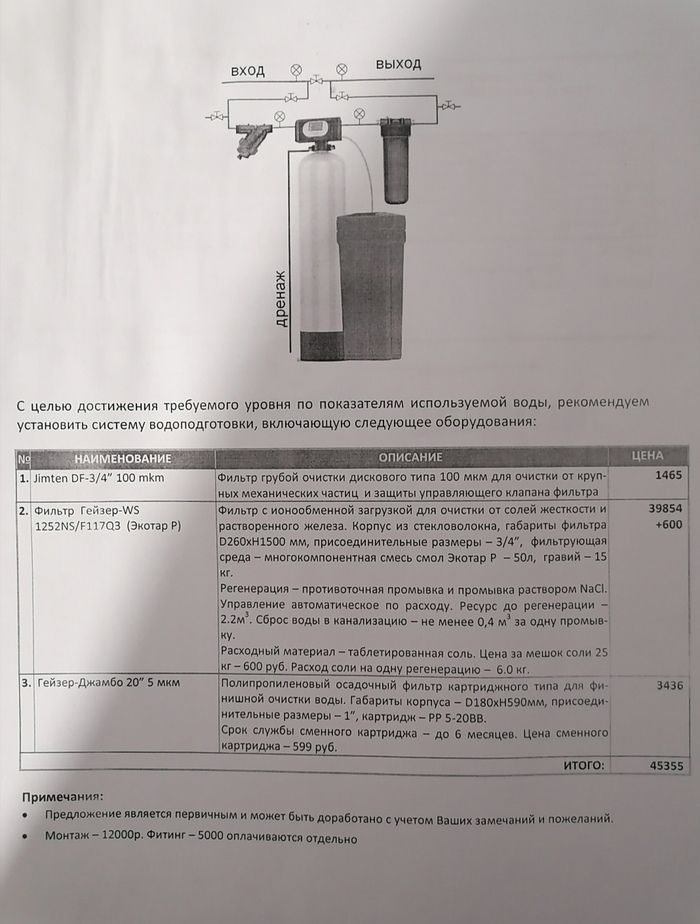

Поэтому было решено ставить систему фильтрации.

Примерно раз в месяц требуется засыпать мешок соли в систему (600 рублей) и раз в 3-4 года менять смолу (около 10 т.р) которая производит саму фильтрацию. Да, она требует обслуживания, и придется тратить деньги на ее эксплуатацию, но все равно это дешевле, чем стометровая скважина.
После установки фильтра воду на анализ не сдавал, но могу сказать что нет ни осадка, ни какой либо пленки на поверхности, по цвету прозрачная, на вкус тоже норм.
Вода из скважины заходит в дом под землей на глубине примерно 2.5 метра. Изначально я заложил канализационную трубу, так же утеплённую пенопластовой трубой, и засыпал землей. После туда просунул полипропиленовую трубу с греющим кабелем и произвел распайку.

Вода заходит в гидроаккумулятор на 100 литров, и из него уже идет раздача по дому. За его наполнение отвечает реле давления, которое включает глубинный насос в скважине. Включение реле происходит при давлении 1.8, отключение 3.3. Да, перепады давления чувствуются, но не критично, пока и так устраивает. Если не будет устраивать, то можно будет исправить насосной станцией.
За горячую воду отвечает бойлер косвенного нагрева на 100 литров. Но тут у меня случился провал. Отопление у меня теплым полом, на котле стоит 45 градусов и, соответственно, этой температуры не хватает, чтобы была нормальная горячая вода, а если прибавить на котле - будет слишком жарко дома. Поэтому к косвеннику была перекрыта подача от котла, а он был включен в розетку и теперь работает как обычный бойлер. Мощность у него 3 кВт, поэтому нагревает быстро перебоев нет.

Завтра напишу про отопление и котел, а сегодня у меня день рождения. 30 лет)

Итак, хоть и говорил, что не буду писать, но что-то не могу остановиться и допишу уж на этой неделе про крышу.

На армопояс второго этажа положил сосновые балки 150х150( их не так ведет при высыхании как листвяк, а других пород у нас в Забайкалье нету). И закрепил все это дело анкерами на 350мм по одному на каждом конце балки.
Далее снизу был подшит на саморезы черновой потолок из доски дюймовки. Это было сделано для того, чтобы залить на потолок утеплитель и его толщина составляла равную толщине балки (150мм).
Да, многие, видя такое исполнение потолка, задавали вопрос не упадут ли доски на голову. Так вот думаю, что нет так как каждая доска проходит через 4 балки и крепится минимум 8 саморезами к ним(плюс потом это все подперлось снизу межкомнатными перегородками). На этом потолке хоть танцевать можно, ничего не будет.
Далее на доски была уложена гидро- и пароизоляция и залит такой же полистеролбетон, из которого сделаны стеновые блоки. Отличие в том, что он теплоизоляционный, там меньше цемента и больше полистирола со связующими добавками.

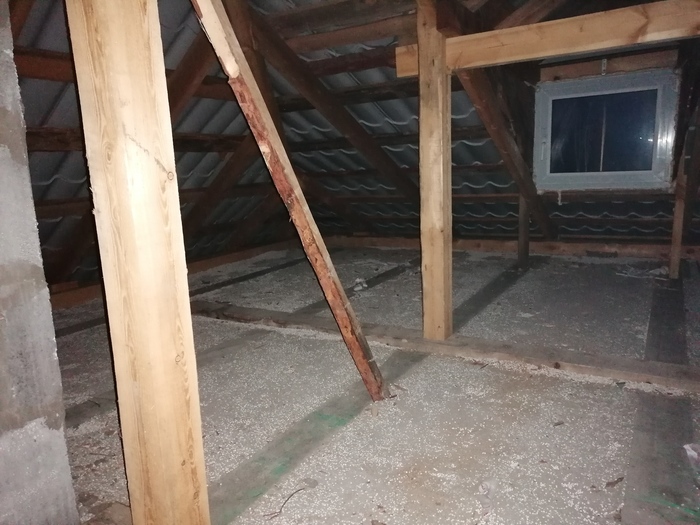

Сегодня специально залез на чердак сфотографировать.

В итоге получил монолитный утепленный потолок без щелей. Раствор наверх подавался специальным насосом.
Забыл сказать, что между балок была вставлена композитная арматура (в балке делалось отверстие и просто вставлялась)

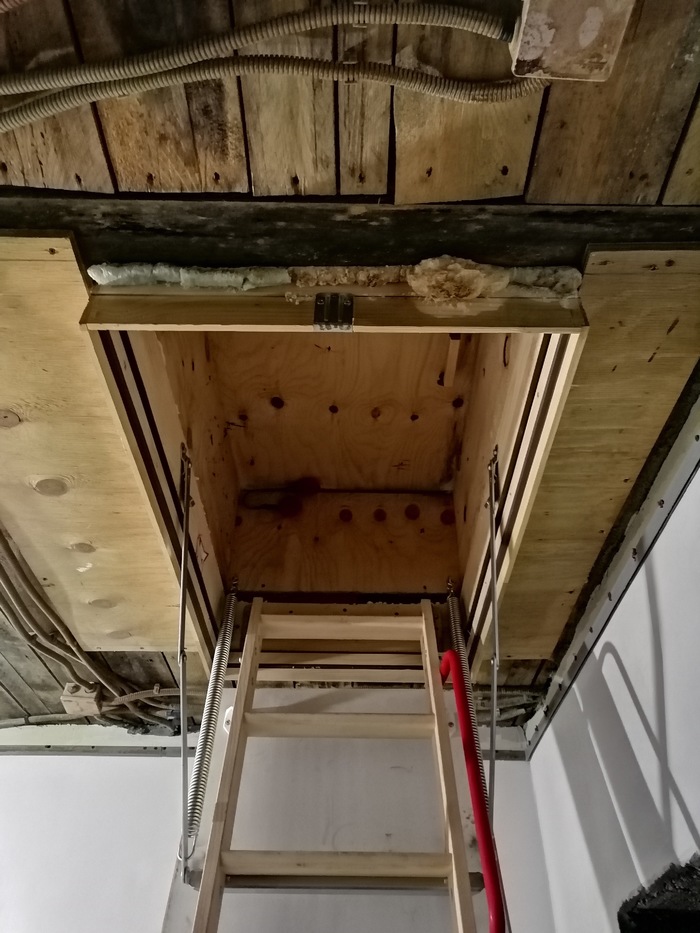

Для выхода на чердак приобрел чердачную лестницу, тоже утепленный вариант. Моя отдельная гордость, так как ни у кого из знакомых больше такого решения не видел

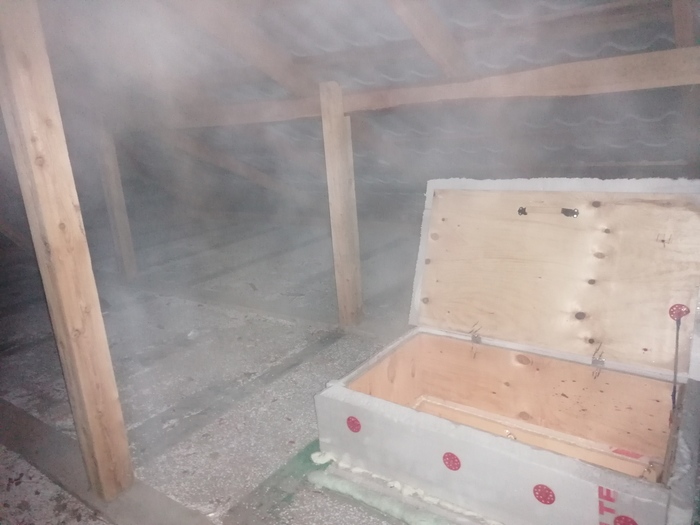

Для избежания дополнительных теплопотерь самостоятельно изготовил над ней вот такой колпак.

Извиняюсь за качество фото. Фотографировал сегодня утром, а у нас сейчас минус -35, и из открытого люка идет тепло из дома).

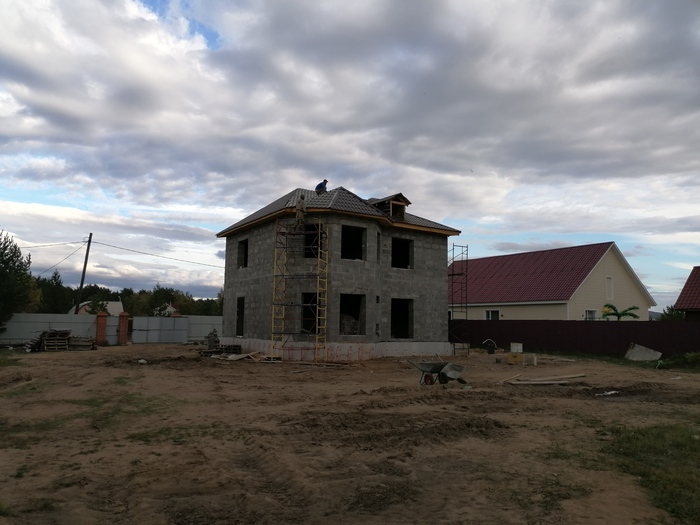

Далее делалась четырехскатная вальмовая крыша, которая была покрыта металлочерепицей.

Через крышу на улицу выходит вся вентиляция. Приточную я просверлил в стенах у окон, а вытягивается все в трубы, заложенные в стене с выходами из кухни и санузлов.

Ну и, отвечая на вопросы, да, есть моменты, которые сейчас я бы сделал чуть-чуть по–другому, и да, сейчас я вижу, как можно было бы сэкономить тысяч 200-300 в масштабах всей стройки, но это первый дом и опыт - сын ошибок трудных))

А так, как я и писал в комментариях, по цене дома с чистовым ремонтом и всей бытовой техникой, где я многое делаю, как хочу, а не как дешевле, в своем городе я бы смог купить черновую квартиру максимум 80 квадратных метров. И еще в ремонт бы вбухал 1.5 - 2 мульта сверху. Тем более участок у меня уже был.
В следующих постах начнем разбирать коммуникации)

Сегодня буду рассказывать про стены.
Цокольный этаж готов. Плиты перекрытия уложены и подлиты. Важный момент - не забыть закрыть с торца плиты теплоизоляционным материалом чтобы холод по пустотам не заходил под пол.

Пришло время возводить стены. Изначально хотел строить из арболита ( блоки из древесной щепы и цемента), но у нас в городе всего два завода их производящих. Из этого следует, что он самый дорогой из легких бетонов, очередь на блоки от двух недель до месяца и размерный ряд очень скудный. В силу этих обстоятельств было решено строить из полистеролбетона. Блоки выбрал размером 600х400х300 и марки D500. Для перемычек над окнами и дверьми взял тоже полистеролбетон, но армированный и марка D600.

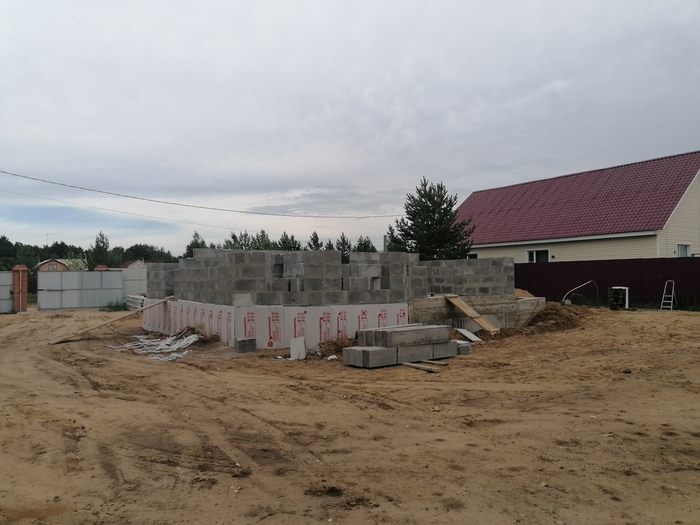

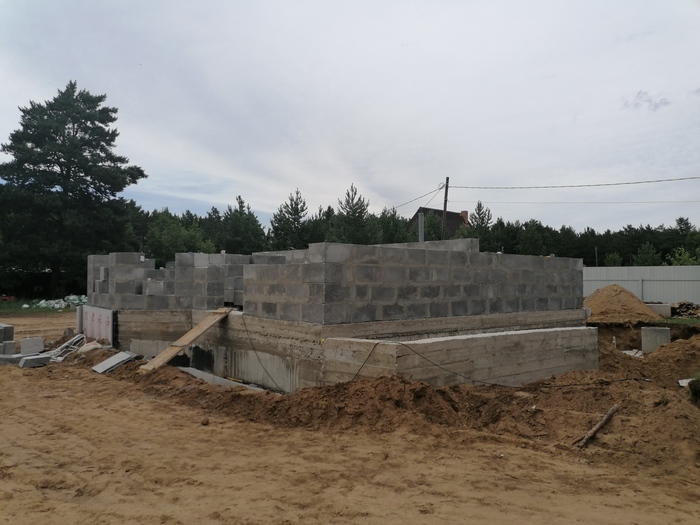

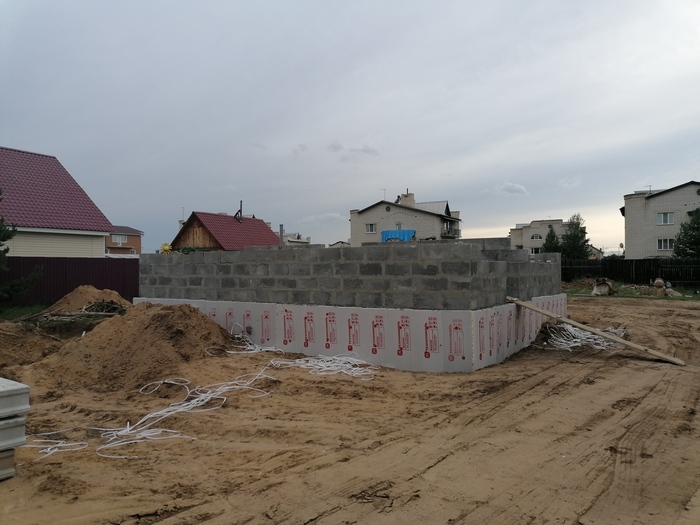

И пошло поехало. Стены мне быстро скидали.

При кладке использовался специальный клей, так как обычный раствор промерзает и создает мостики холода. Первый ряд и каждый третий прокладываются металлической армирующей сеткой. А так же участки под окнами и дверными проемами.
Забыл сказать, толщина стен 400мм.

Когда первый этаж был закончен, сверху залили армопояс. И тут важный момент. Не нужно лить армопояс по всей толщине стены (ну или лить по всей, а потом утеплять снаружи), иначе он будет промерзать, т.к показатели теплопроводности у бетона и полистеролбетона разные. Поэтому я поставил с внешней стороны полистеролбетонные блоки толщиной 100мм и залил армопояс 300мм, тем самым немного его утеплив и оградив от холода, наподобие, как на картинке.

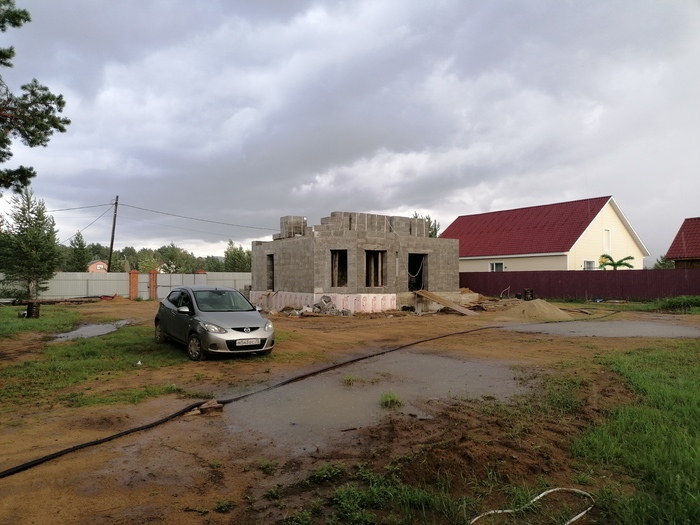

После этого опять пришлось ждать, когда армопояс встанет и наберет крепости. Цоколь и стены я сделал быстро, если смотреть сами работы по их возведению, но из-за того, что на каждом этапе приходилось ждать, пока застынет бетон, это сожрало кучу времени. Примерно 1:1. Это нужно учитыватт, когда планируешь стройку и сроки, за которые хочешь построить.

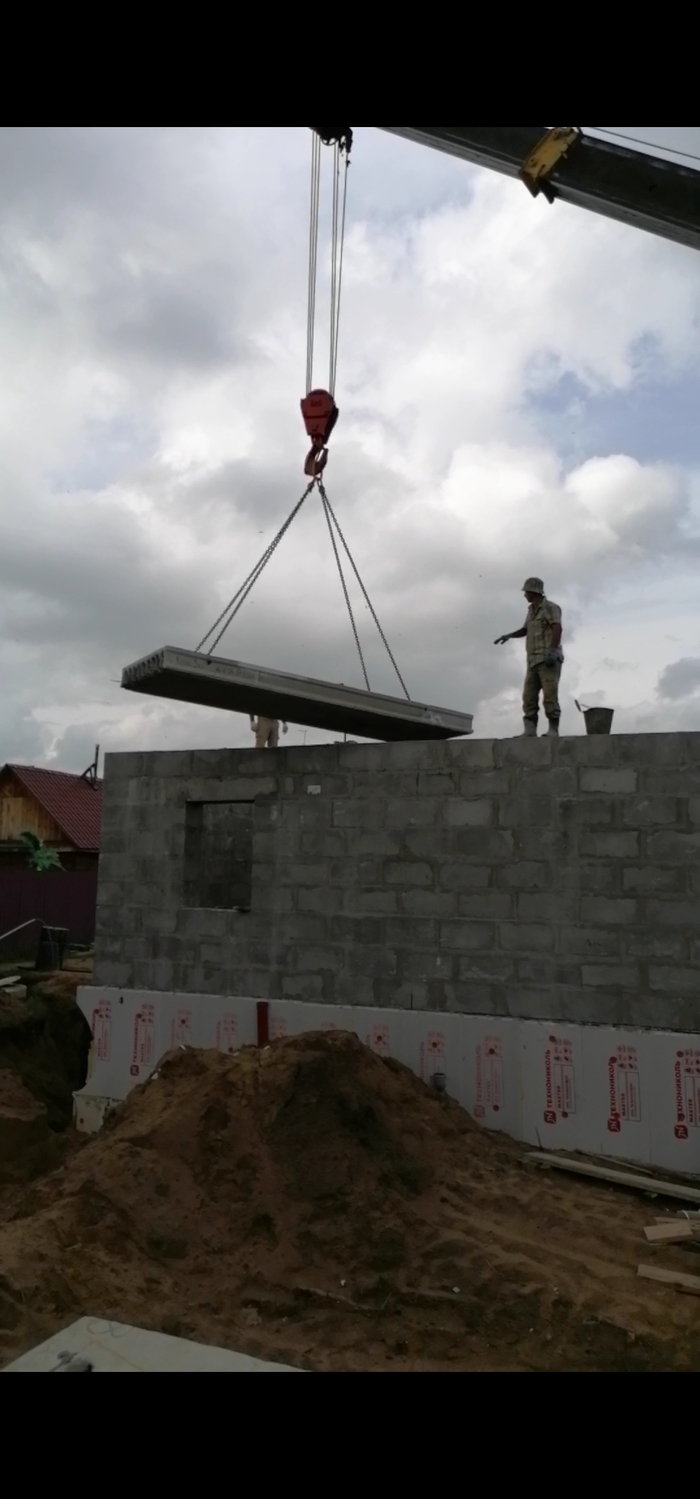

После того как все застыло, были уложены плиты перекрытия между первым и вторым этажом.

Они капец дорогие, собаки) Если, когда перекрывал цоколь, получилось взять новые (по объявлениям), и это вышло примерно в 40-50 тысяч. То, чтобы перекрыть первый этаж, я брал плиты с завода и это вышло в 112000 рублей.

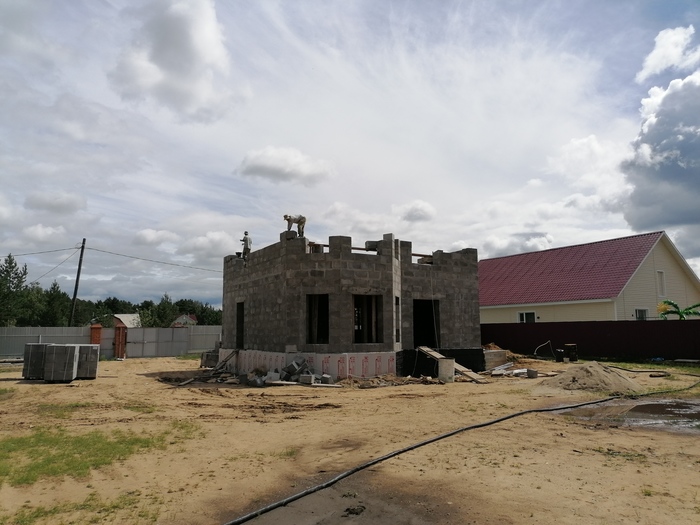

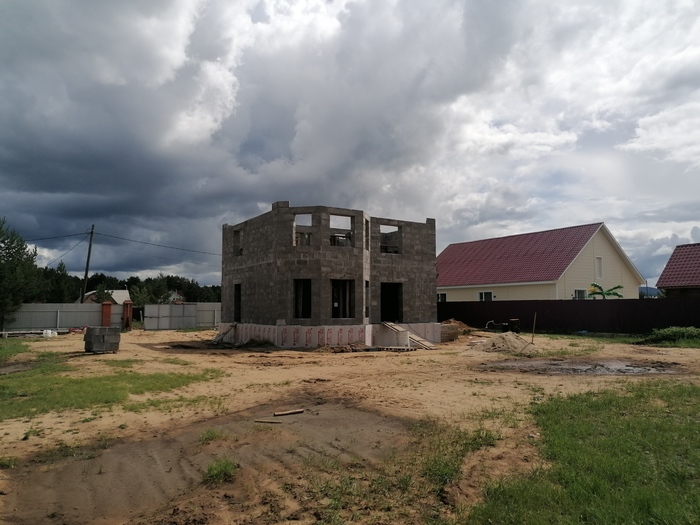

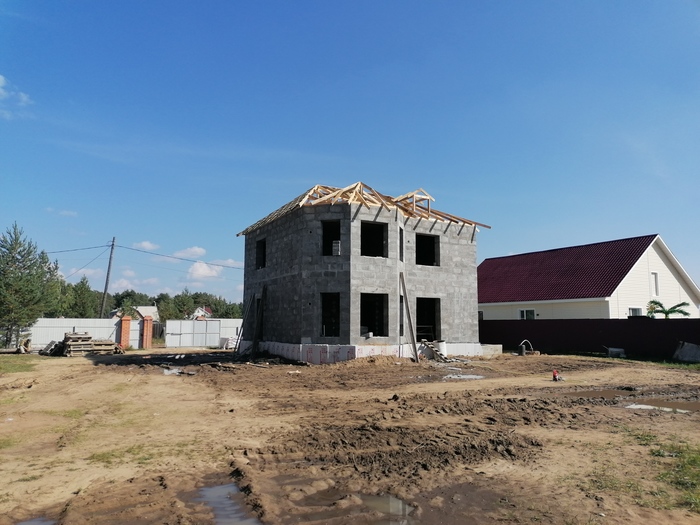

После этого делалась опалубка, подливались монолитные участки, и пошёл второй этаж по аналогии с первым. На втором этаже подливать бетоном плиты не стали, а просто выпилили и поставили стеновые полистерольные блоки. И затыкать пустоты на втором этаже в плитах так же не стал, так как блоки сами по себе холод не пропускают и ограждают плиты от него.

Единственное отличие это, то что в армопоясе цоколя и первого этажа я использовал металлическую арматуру, а в самом верхнем армопоясе на втором этаже композитную (потому что там только крыша, она хоть и тоже имеет немалый вес, но все же нагрузка не такая серьезная).

Еще меня по срокам очень выбило дождливое лето, что не характерно для Забайкалья.

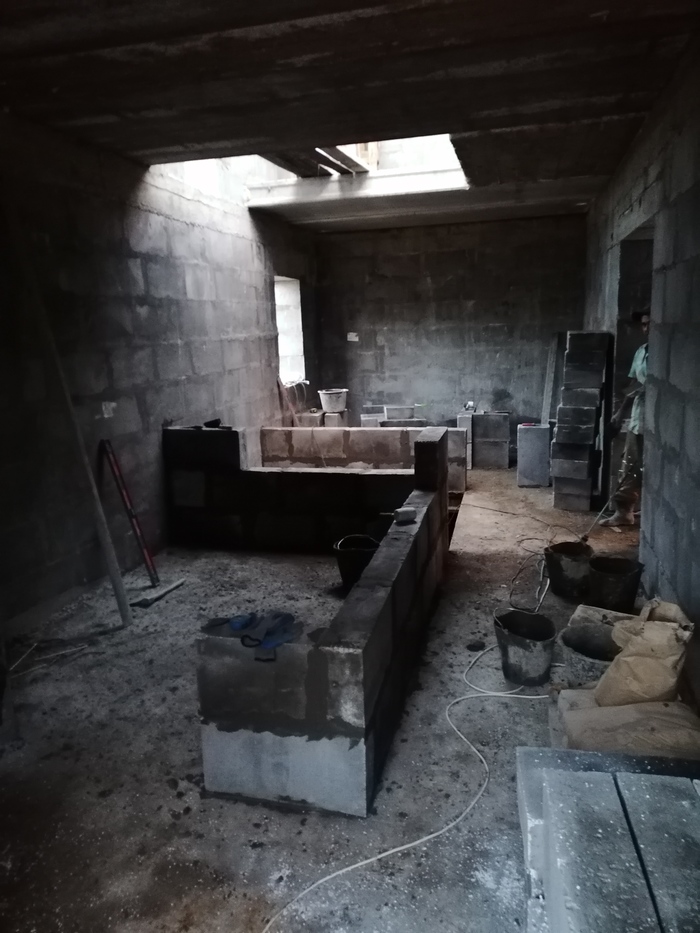

Полностью все блоки (включая перегородочные, из которых я делал межкомнатные перегородки) и весь бетон на весь дом (включая цоколь) вышли на 1.3 ляма. Брал все на одном заводе. Плюс 500 тысяч работа за первый и второй этажи. Доски на опалубку, гвозди, арматура, армирующая сетка и т.д еще примерно 100 тысяч.

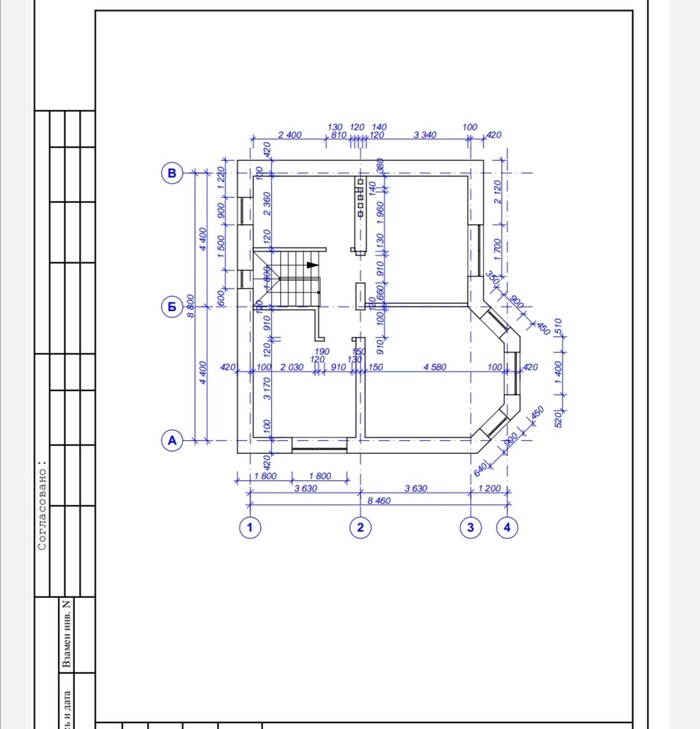

Ну и план дома внутри.

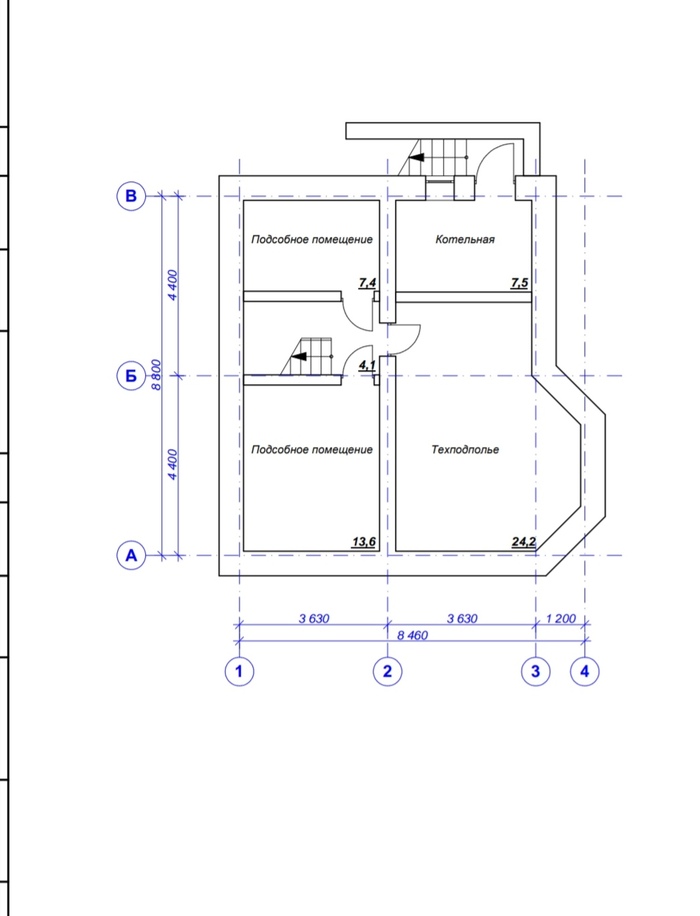

Цоколь

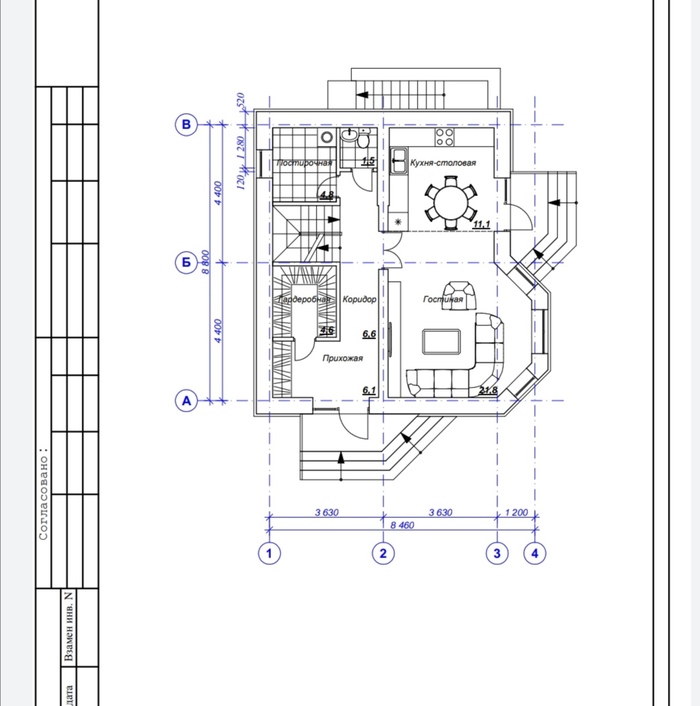

Первый этаж
Второй этаж

Ну и как всегда, если есть вопросы - задавайте)
Сделаю, наверно, перерыв. Следующий пост после выходных.

Итак, деньги получены, можно и стройку начинать. В наличии имелся участок 20 соток с размерами 50 на 40 метров, посередине которого имелся котлован, уже весь заросший елками. Так как построить надо было край в этом году, то было решено делать цокольный этаж. Объясню поподробнее. Если бы я засыпал котлован, то грунт дал бы усадку и строительство в этом году было бы невозможно. А в другом месте располагать дом не хотелось, и не укладывалось в пятно застройки (указывается при получении разрешения на строительство и составляет не больше 10% от площади участка), поэтому елки были удалены, корни вырваны и подготовлена площадка для подушки под фундаментные блоки. Фото котлована не сохранилось поэтому скину проект.

Цокольный этаж (точнее, он больше подвальный) было решено строить из блоков фбс толщиной 60 см. Монолитный был бы, конечно, лучше, но по трудозатратам и финансам вышло бы больше.

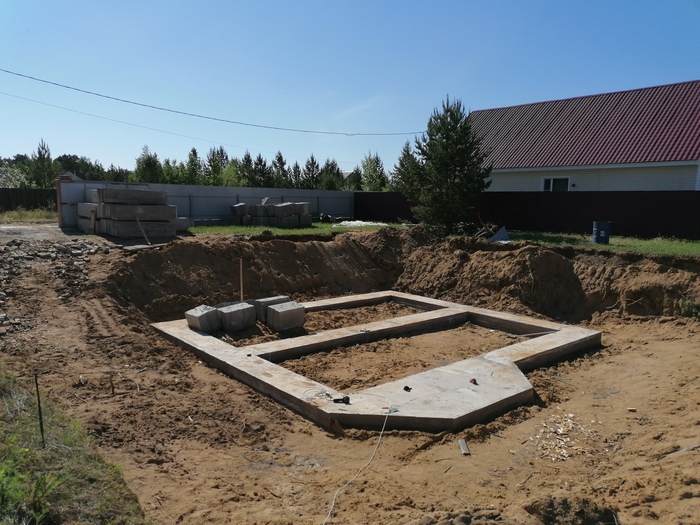

И вот в начале июня была залита подушка и оставлена на 14 дней (да, нужно ждать месяц по технологии, чтобы бетон набирал крепость).

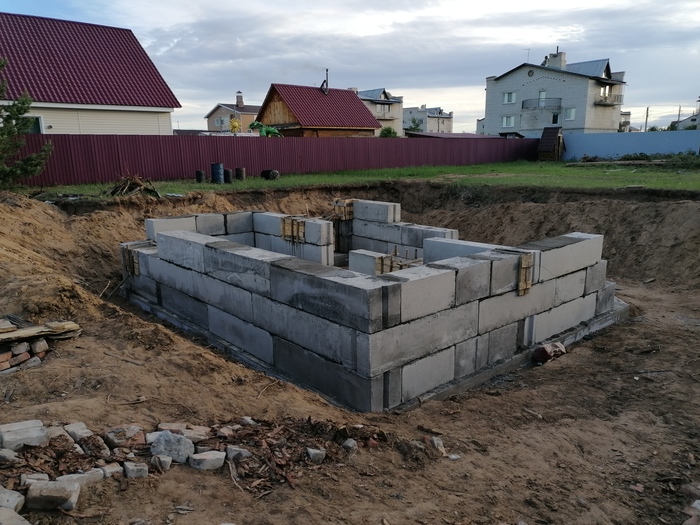

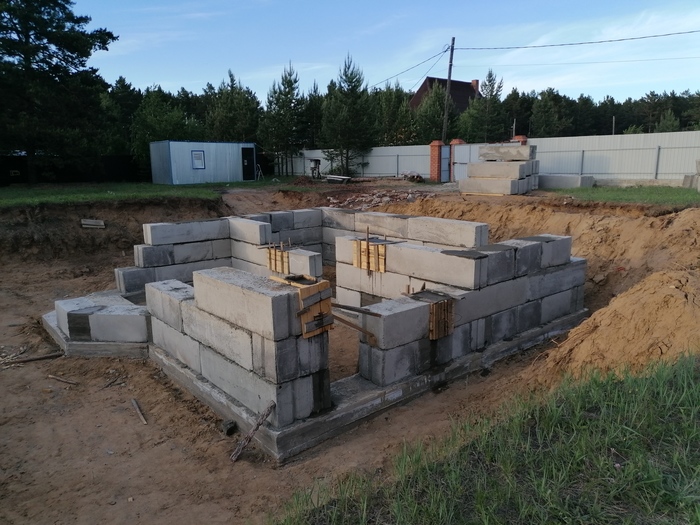

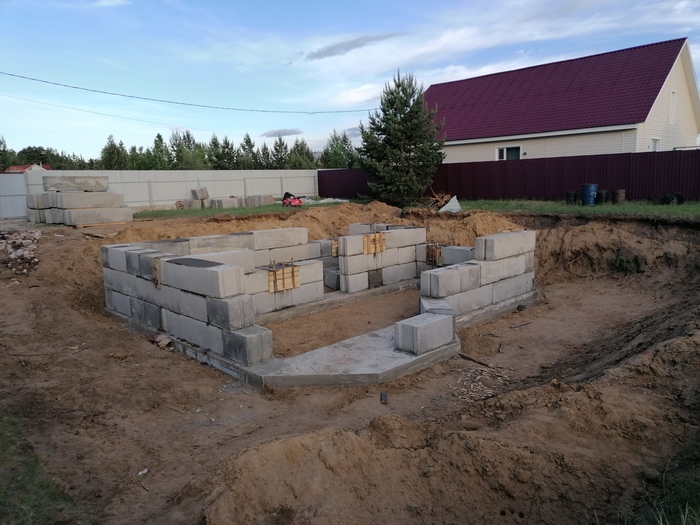

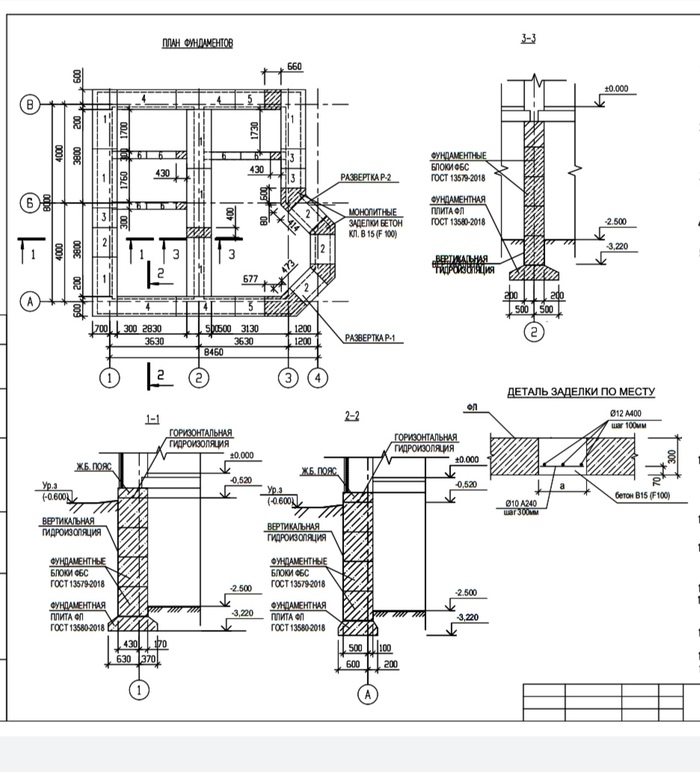

Далее пошла сборка цоколя. Тут-то и пригодился проект со спецификацией. Все, как в инструкции лего. Заказал кран (2500 за час ), и понеслось. Я цеплял блоки и, согласно схеме, говорил, куда ставить а рабочие ставили их и таскали раствор.

Сделали все за 4 захода, так как пришлось лить монолитные участки. В итоге я отдал крановщику за 10 часов работы.
В каждой стене были заложены технологические отверстия и вентиляция с запасом. Подумал, на крайний случай лишние запеню, чем потом придется долбить бетон.

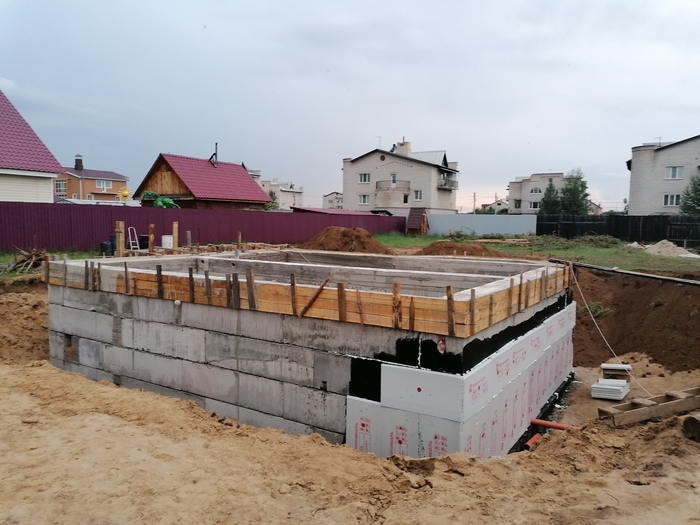

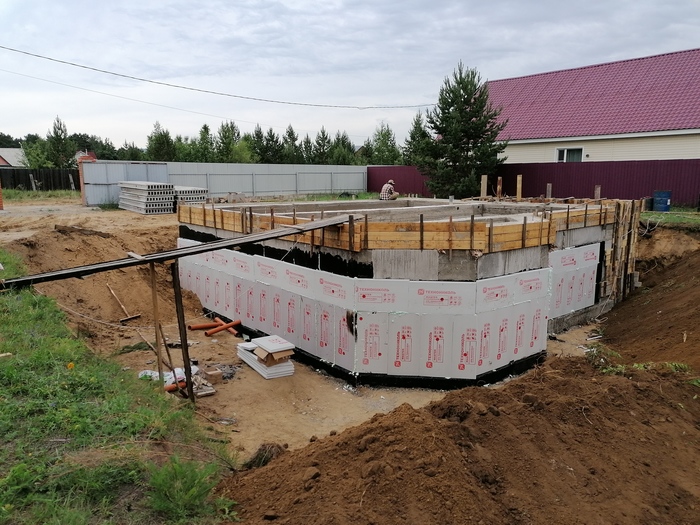

Далее цоколь был обмазан гидроизоляцией и утеплен пеноплексом.

Это пристенок, где располагается лестница, ведущая в котельную. Также есть вход в цоколь из дома.

Предвосхищая вопросы о системе дренажа и грунтовых водах. Их нет. Потому что первый водоносный слой находится на глубине 40-50 метров. Скважина у меня, например, 46 метров. Высота водяного столба 7метров. Вышла она мне со всеми шлангами, насосом, работой и т.д 126000 р. Единственное, вода насыщенна железом, и пришлось ставить станцию очистки воды (о ней расскажу, как заберёмся внутрь дома), но это экономически оказалось выгоднее даже с дальнейшим обслуживанием этой станции, чем буриться до третьего водоносного слоя (а это около 110-130 метров и в денежном эквиваленте около 600 т.р). Там была бы вода уже чистейшая. А, ну и вода от осадков будет отводится от фундамента отмосткой.

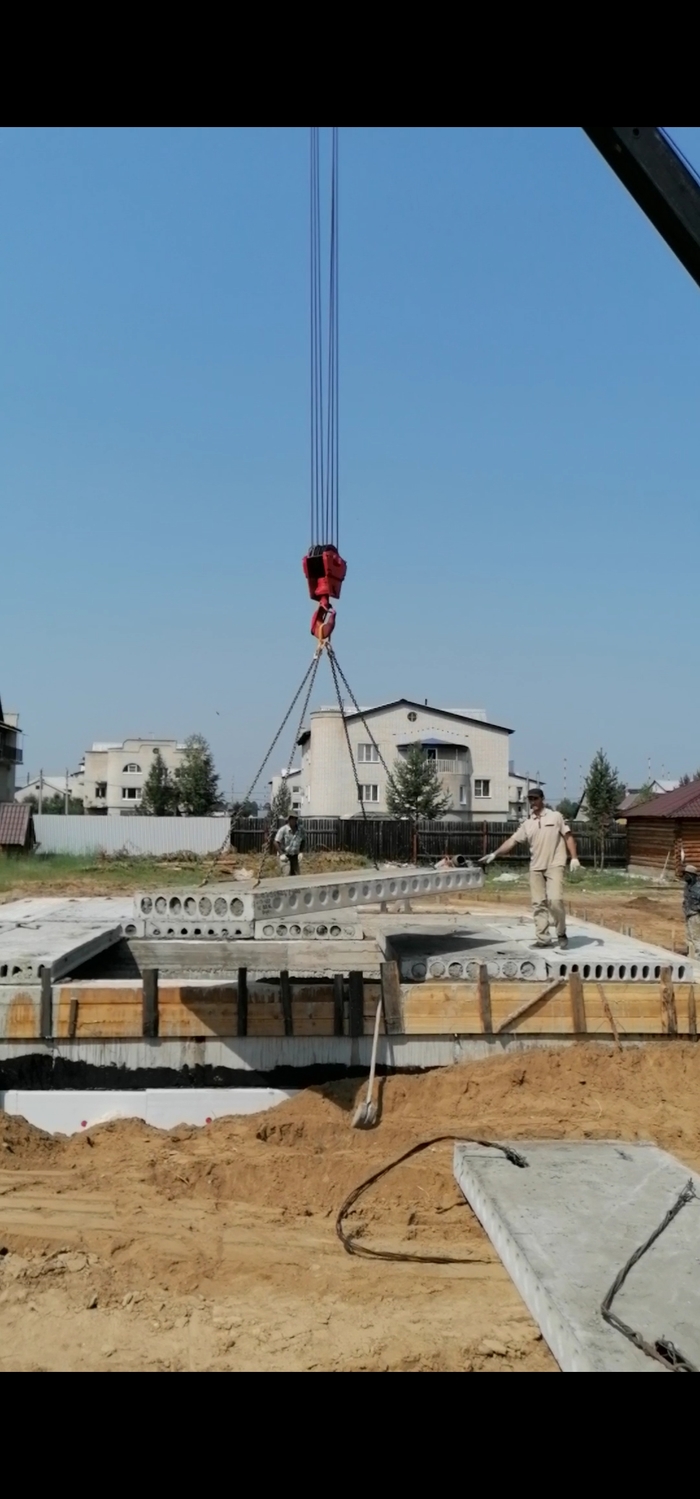

После того как армопояс, связывающий блоки, подсох, были установлены плиты перекрытия и залиты монолитные участки. И пошла засыпка котлована, которая выбила меня из бюджета, так как я не ожидал, что понадобится столько грунта. А ушло его примерно 50 машин Volvo по 12-15 кубов каждая. Если бы я покупал готовый грунт, то такая машина стоила порядка 4 т.р., поэтому я заказал фронтальный погрузчик и самосвал с почасовой оплатой и пошел побираться по соседям, у кого тоже шли строительные работы.

Цокольный этаж на этапе как на последнем фото вышел около 800 тысяч. Это блоки, работа бригады, работа техники, обратная засыпка и все, все, все.
Ну и если у кого есть какие вопросы задавайте)Отвечу в меру своей компетенции и опыта.
