44

Умное реле поворотов Шевроле Нива

Добрый день, уважаемые читатели.
Сегодня пойдёт речь об улучшении а ля иномарка, когда качнул поворотником и моргает три раза, а точнее про его установку. Купил на моторинге, МОДУЛЬ (УДЛИНИТЕЛЬ) УПРАВЛЕНИЯ СИГНАЛАМИ ПОВОРОТОВ ДЛЯ ВАЗ, 790 рублей.
Спойлер - я человек понимающий в электрике примерно ничего, как и в машине, поэтому был довольно напряжён и делаю этот отчет для таких же как я, просьба не бить тряпками за рукожопость.
Итак приступим. Снимаем маску торпеды, для этого снимаем две заглушки

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Откручиваем 4 винта для версии без ММС (два под заглушками и два под козырьком спидометра)

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

И 6 в версии с ММС

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Далее всю эту ерунду вынимаем, снимаем фишку с аварийки. Она пронумерована

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Поначалу я пытался сделать на клипсах из набора оголив провода наполовину

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Но в таком конфиге оно работало через раз. Поэтому было принято решение делать на скрутках.
Далее самый важный для меня момент - соединение проводов.
Инструкция из набора вот

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Схема аварийки вот

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Ну и собственно поехали.
По цветам всё совпадает, следовательно по нумерации : белые 4 и 12

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост
Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Красный на 2

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Чёрный на 7 и желтый на 9

Умное реле поворотов Шевроле Нива Chevrolet Niva, Реле, Автоэлектрика, Видео, Длиннопост

Затем собираем всё в обратную сторону, не забывая положение фишки - она изначально вверх ногами и первый сбор был неудачей, пришлось опять вынимать маску.
И вуаля, вы великолепны

Спасибо что прочитали, надеюсь будет полезно кому то кто так же как я хотел, но боялся лезть по неопытности.
Лучей добра и удачи на дорогах!

Показать полностью 11 1
28

Подключение камеры заднего вида к ММС Шевроле Нива

Здравствуйте все неравнодушные и равнодушные, наконец то решился вопрос с камерой на родную мультимедиа! Итак, приступим.
Нам понадобится:
- Камера заднего вида с проводкой. У меня была такая, скорее всего оно +- унифицированно

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

- Фишка за уникальным номером 1318774-1 от Тойоты, на китайском сайте заказывал, искал долго. Чтоб подошла и защелкнулась нужно доработать напильником, то есть нижние направляющие срезать ножем, иначе не защелкнется

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

- запас времени, около прямые руки и терпение. Вариативно так же можно приобрести тюльпан маму с двумя проводами. Я припаял.
Ниже представлены куски схемы которые нам нужны - на колодке заднего жгута нам интересно входящие за цифрой 8 - это родная проводка от заводской камеры. Провода коричневый, жёлтый и красный.

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост
Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

В свою очередь для распиновки на фишку для магнитолы нам нужны входы 10 на питание, 1 на корпус и 2 на видеосигнал.
Обратите внимание что схема нарисована фишкой как бы вам в лицо, то есть третья справа на схеме по факту в фишке будет третья слева.
Камера в бампере, провод от камеры один. Затем оно переходит в 4 пиновый круглый соединитель, от него же провода черный и красный - их фиксируем к лампе заднего хода, и желтый тюльпан с красным питанием, с него то мы и будем собирать фишку. Тут у меня много чего, просто держите в голове про цвет, не запутаетесь.

Начинаем собирать фишку - обжимаем, вставляем, проверяем - при корректной сборке с включенной задней и включенном зажигании монитор должен показать Камера з.в. и надпись Нет сигнала

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

Напаял провода так как тюльпана мамы не было, да и поздно, по чему решил оставить так. Аналогично обжимаем и вставляем в фишку

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост
Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

Выставляем, задняя, зажигание и вуаля

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

Камера неплохая, даже с омывайкой но есть нюанс - шланг заламывается и вода не идёт. Чуть позже заведу наверное доп бочек на это дело в багажнике. Или как все буду пальцем протирать)

Собственно всё, причиной изначального разбора салона стало желание поставить парктроники, это делал мастер, делал долго потому что было непонятно как 8 каналов работает при заднем ходе. В целом очень удобно, только передние м тормоза включаются, ночью в пробках неудобно, зажигается на 10 секунд, и отрубается. Каждое нажатие на тормоз его включает. Буду думать с кнопки.

Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост
Подключение камеры заднего вида к ММС Шевроле Нива Chevrolet Niva, Камера заднего вида, Мультимедиа, Длиннопост

На сегодня всё, надеюсь кому то эта информация окажется полезной.
Ни гвоздя ни жезла, всем удачи!)

Показать полностью 9
6

Прошу совета по слесарке - Шнива

Добрый вечер, без рейтинга, пытаюсь узнать чо где можно починиться по Москве и области, желательно в области юга.
Предыстория - месяц назад в припаркованную у дома машину влетел акцент с южными гостями по словам свидетелей, и улетел в закат. Номеров нет, на камерах видно примерно ничего, каски нет, в ГАИ разводят руками, а чинить надо походу за свои - задувает и багажник зажало. Так вот вопрос - где за разумную плату можно выровнять шниву после удара в жопу. Объявленное 60к толко жестянки и месяц работ кажется дюже погано.
Заранее спасибо

Прошу совета по слесарке - Шнива Chevrolet Niva, Оставление места ДТП, Длиннопост
Прошу совета по слесарке - Шнива Chevrolet Niva, Оставление места ДТП, Длиннопост
Прошу совета по слесарке - Шнива Chevrolet Niva, Оставление места ДТП, Длиннопост
Прошу совета по слесарке - Шнива Chevrolet Niva, Оставление места ДТП, Длиннопост
Прошу совета по слесарке - Шнива Chevrolet Niva, Оставление места ДТП, Длиннопост
Прошу совета по слесарке - Шнива Chevrolet Niva, Оставление места ДТП, Длиннопост
Показать полностью 6
44

Шнива: установка ММС

Доброго дня, товарищи! Решил немного похвалиться обновкой - на ДР подарили мультимедию, давно хотел. В предыдущем посте спрашивал про камеру и куда её вставить - решил пока забить, займусь одновременно со звуком.
Итак, дилер объявил 12 тысяч за установку сего чуда, мне показалось несправедливо такую цену ломить. Поэтому нашел инструкции и шаблоны, изучил распечатал, вырезал из картонок и понеслось (кому надо скину архив с инструкцией и шаблонами)

Шнива: установка ММС Chevrolet Niva, Установка, Мультимедиа, Длиннопост

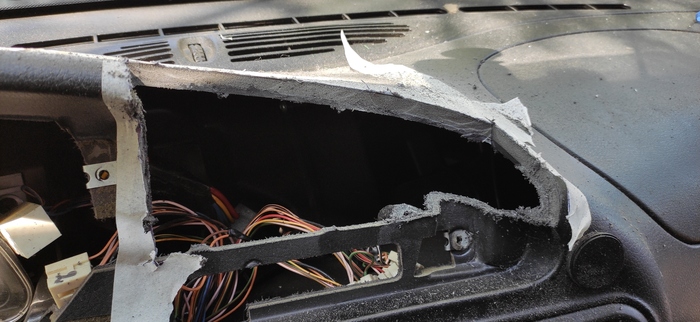

Вот что вышло: снимаем старую маску, снимаем фишки, размечаем, пилим гравером или ножовкой по металлу, что есть под рукой)

Шнива: установка ММС Chevrolet Niva, Установка, Мультимедиа, Длиннопост
Шнива: установка ММС Chevrolet Niva, Установка, Мультимедиа, Длиннопост

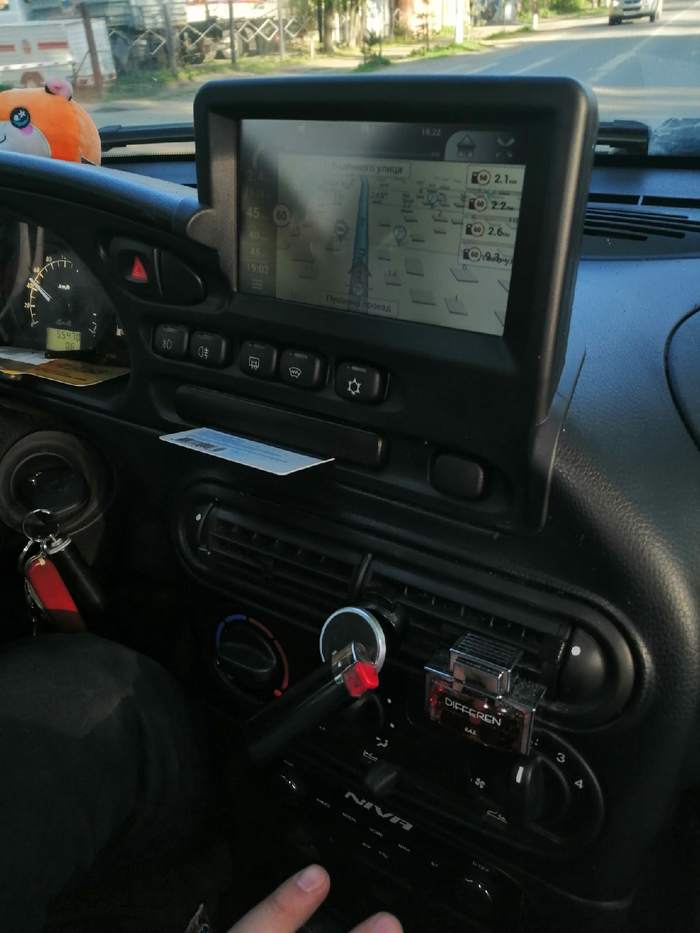

Потом собираем провода, ставим в обратной последовательности и крутим новую маску с устройством

Шнива: установка ММС Chevrolet Niva, Установка, Мультимедиа, Длиннопост
Шнива: установка ММС Chevrolet Niva, Установка, Мультимедиа, Длиннопост

Устройством доволен в принципе, есть пара моментов про стоимость, устарелость и карты без пробок, а так же соединение с телефоном через елинк которое через пятую точку работает и отваливается, но в целом очень удобная игрушка)
Вот так сэкономил 12 тысяч)

Показать полностью 4

Прошу помощи - ММС Шевроле нива

Доброго всем, люди добрые. Пишу не для рейтинга, помощи для, авось кто сталкивался.
Давеча в честь дня рождения подарили мне мультимедиа в шниву. Машина сама 2018 года, так что предстоит весёлый пилинг приборки, но есть вопрос - куда и как в это чудо подключить камеру заднего вида? Может кто сам делал такое или есть фотография подключения - сам к сожалению не нашел, родная камера выводит картину в дисплей в зеркале

Прошу помощи - ММС Шевроле нива Chevrolet Niva, Мультимедиа, Подключение, Длиннопост
Прошу помощи - ММС Шевроле нива Chevrolet Niva, Мультимедиа, Подключение, Длиннопост
Прошу помощи - ММС Шевроле нива Chevrolet Niva, Мультимедиа, Подключение, Длиннопост

Есть подозрения что надо в белый, но распиновки нема, или в 16 и 19 miniISO как в Приоре или Гранте...
Помогити, в эти выходные думал поставить уже)

Показать полностью 2
28

Прощай коробка. Шеви нива 52000+

Всем хорошего настроения, привет привет. К дню всех влюбленных решил порадовать любимую - коробку починить. Отвез туда её заранее, причина проста - задолбал хруст второй, пятой и задней. Мало того вторая на малом ходу стала тупо вылетать.
Долго мазать мыслью не буду, сухие цифры:
Снять поставить коробку 6000
Разборка дефектовка 2250
Комплект сцепления, восстановленная КПП (бу) и сальник 12275

Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост

С бу коробкой как вышло - мою разобрали, посмотрели, сказали надо менять всё, с деталями и комплектом всё будет 22 тысячи. Новую коробку в сборе я за 13 тысяч нашёл. В итоге ввиду ограниченного бюджета согласился на восстановленную. И она лучше чем с завода оказалась! Такого четкого включения передач не было с первого дня. Дилер по ушам катал что так и должно быть по поводу хруста задней. А оказалось следующее - вот из этого места в коробке ссало масло. И гайки не до конца закручены были, от этого передачи включались криво

Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост

Производственный брак, скажете вы. И в сервисе мне так же сказали. А дилер ничего не сказал, говорит это вы на бездорожье повредили что то как то. Да и гарантия кончается в апреле.
В общем если берёте шниву - берите БУ, гарантия ничего не гарантирует, так же по сервисам и гаражам будете кататься.
Так же сказали что правый привод скоро кончится, что похоже на правду - при повороте налево скрипит и как будто чуть прыгает машина.
"Автоваз - имеем вас."

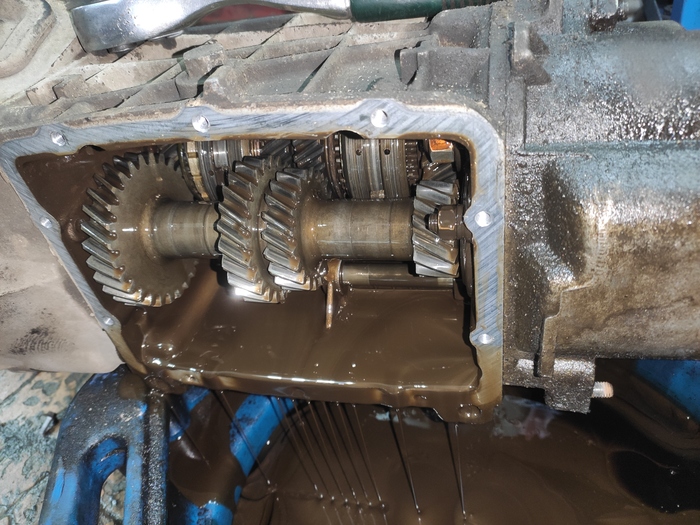

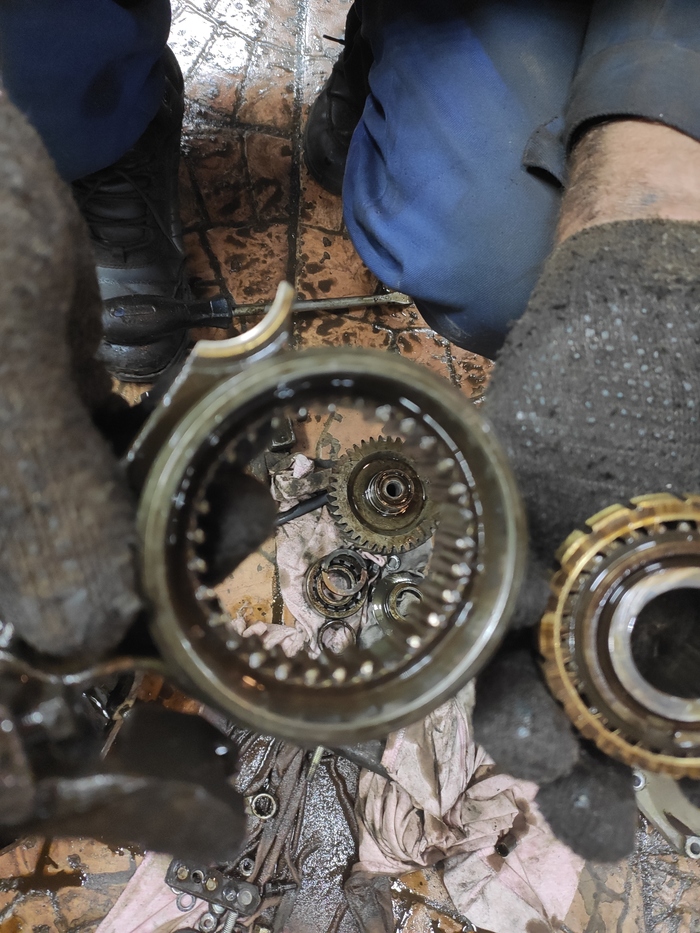

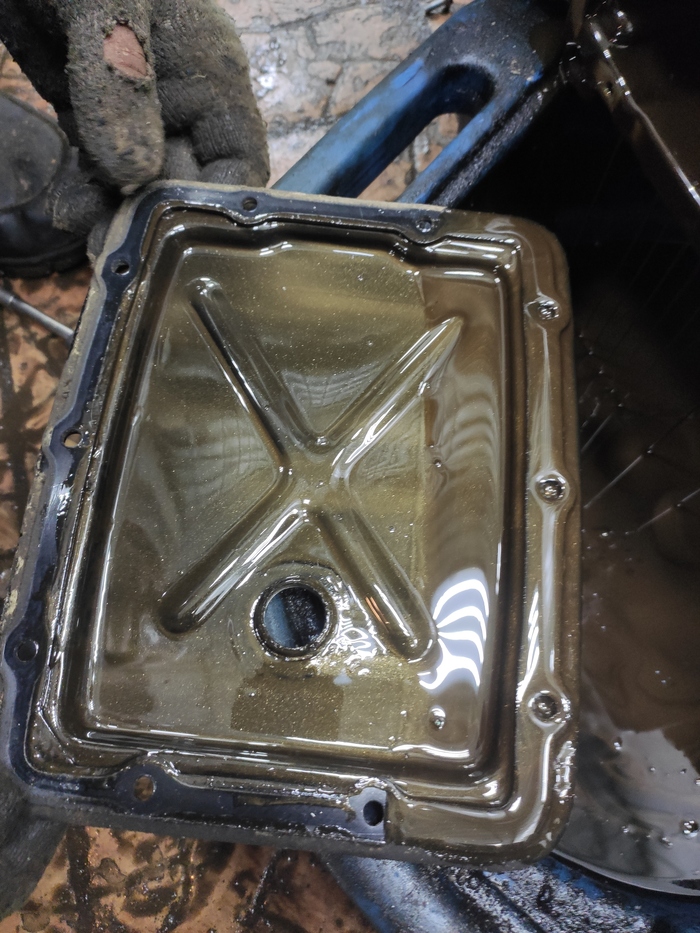

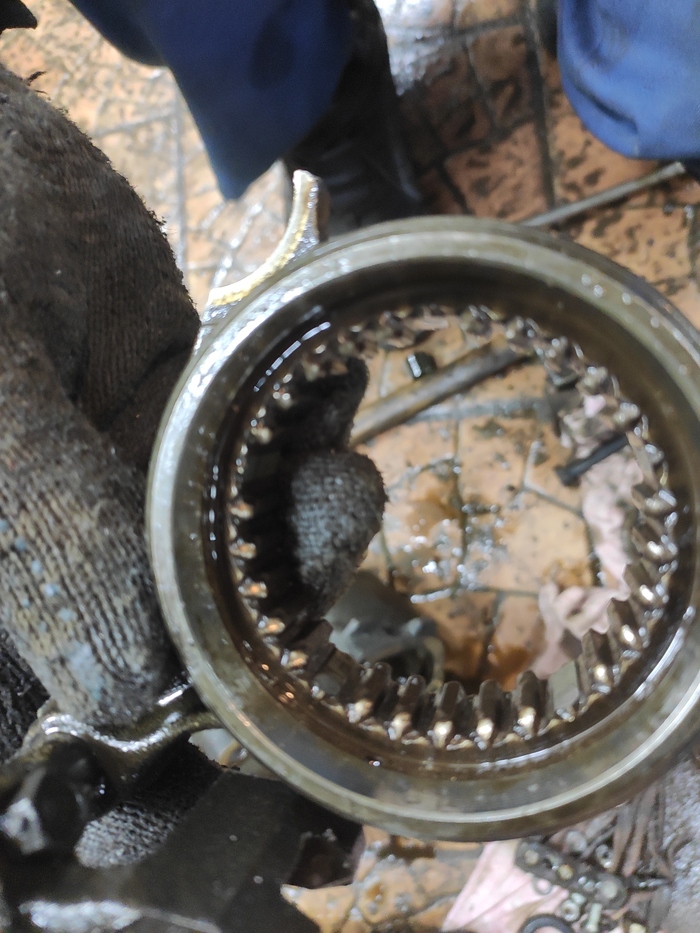

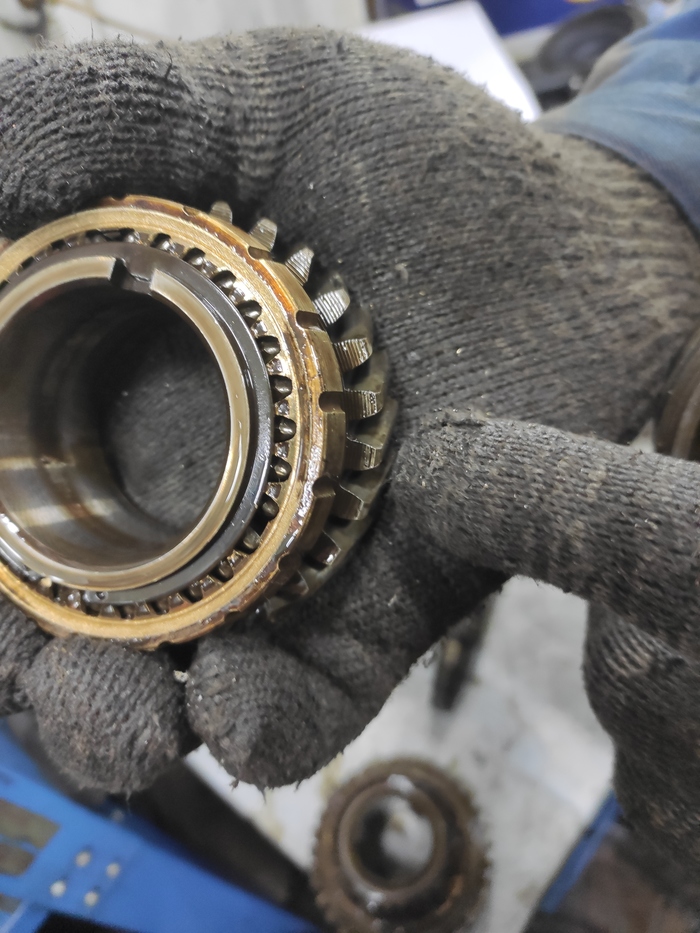

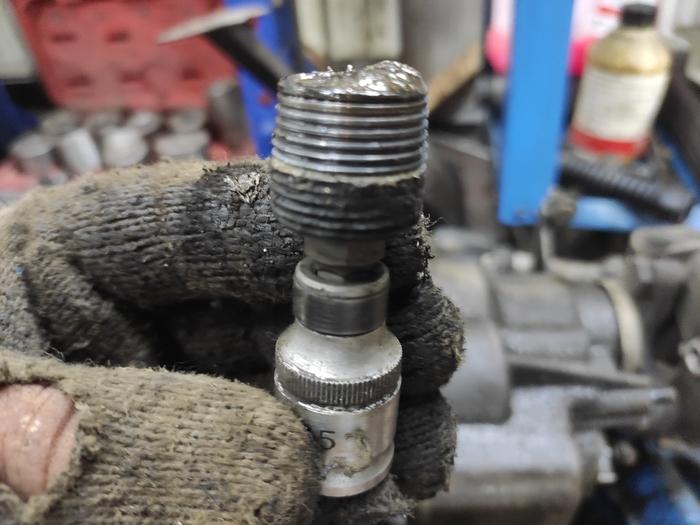

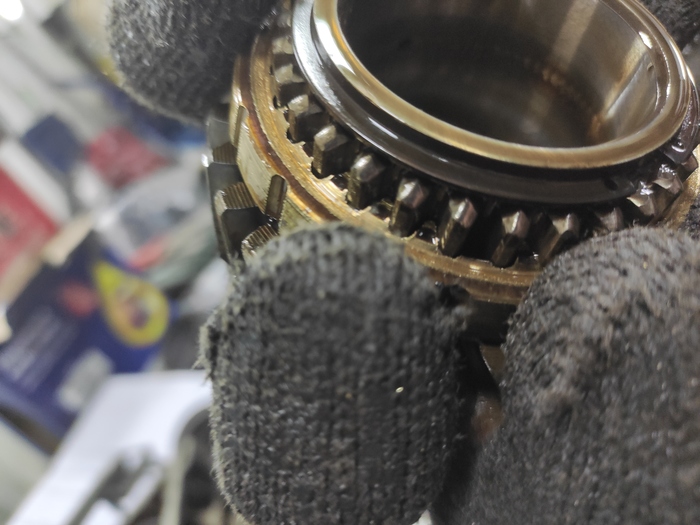

Ну и собственно фото самой коробки в процессе разбора

Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост
Прощай коробка. Шеви нива 52000+ Chevrolet Niva, Ремонт, Длиннопост

P.S. Да, возможно у меня просто стиль езды такой дурацкий, но чтобы после 50к пробега коробку меняли не слышал. Везёт мне с машиной, что утопленнику.
P.P.S. Если кто знает - подскажите пожалуйста нормальный сервис в Москвабаде где можно будет обслужиться, прошить на евро 2 и поколдовать с машиной чтоб ела меньше. Ну и такого толка будущие ремонты где можно проводить, буду признателен.

Всем удачи на дорогах, пусть ваши верные кони не чихают и не хромают)

Показать полностью 10
28

Страх и ненависть по дороге в Финляндию. Часть 1.1. Про педаль

И снова здравствуйте. Короткий пост о результатах поездки в сервис - по заключению мастера по гарантии педаль механически повреждена, поэтому не гарантия. Это они определили даже без снятия детали. На объяснения о необходимости таких мероприятий ответили что типа ваши проблемы, нам надо целую деталь сдать на завод.
Махнул рукой, купил новую ,поставил, сэкономил 2 тысячи и неделю времени (ожидание работ, пока деталь закажут и привезут), но смешно другое: некоторые говорили там бош педаль, вот такая

Страх и ненависть по дороге в Финляндию. Часть 1.1. Про педаль Без рейтинга, Chevrolet Niva, Длиннопост

Неверно. И не Лада дизайн. А обычный арзамасский парень от Калины

Страх и ненависть по дороге в Финляндию. Часть 1.1. Про педаль Без рейтинга, Chevrolet Niva, Длиннопост
Страх и ненависть по дороге в Финляндию. Часть 1.1. Про педаль Без рейтинга, Chevrolet Niva, Длиннопост

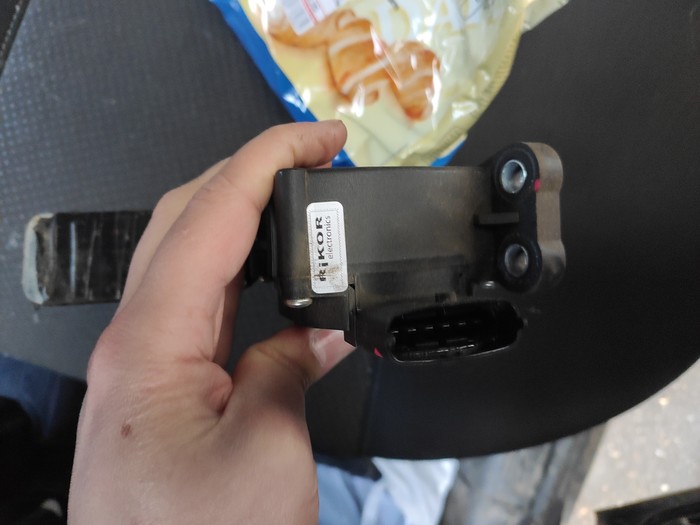

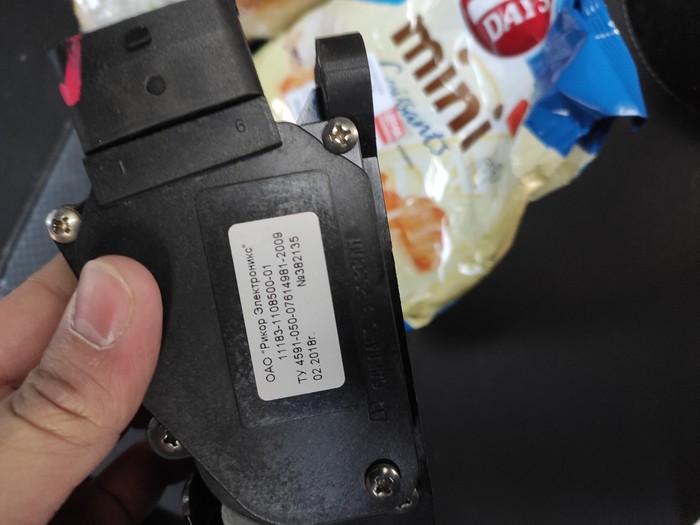

Купил такой же, как выяснилось, один в один. Включил, проверил, газует норм, теперь как человек езжу.
Как будут фото от подруги выложу обещанную вторую часть про общие впечатления, если кому будет вообще интересно)

Показать полностью 3
168

Страх и ненависть по дороге в Финляндию. Часть 1. Техническая

Приветствую Вас читатели, коих уже 4, и все неравнодушные. Сегодня поведаю небольшую часть истории про поездку в Финляндию на Шеви Ниве. Про решение ехать, красоты и общие впечатления напишу отдельно, сейчас отпишусь про непосредственно связанные с дорогой и машиной ситуации.
Итак. Отъехав 300 км от Москвы 1 января утром и заехав на заправку машина дала понять что на загнивающий запад ей не хочется. Отвалилось.... (Ваши варианты, что может отвалиться на шниве за 50+ тысяч пробега)

Страх и ненависть по дороге в Финляндию. Часть 1. Техническая Путешествия, Приключения, Chevrolet Niva, Длиннопост

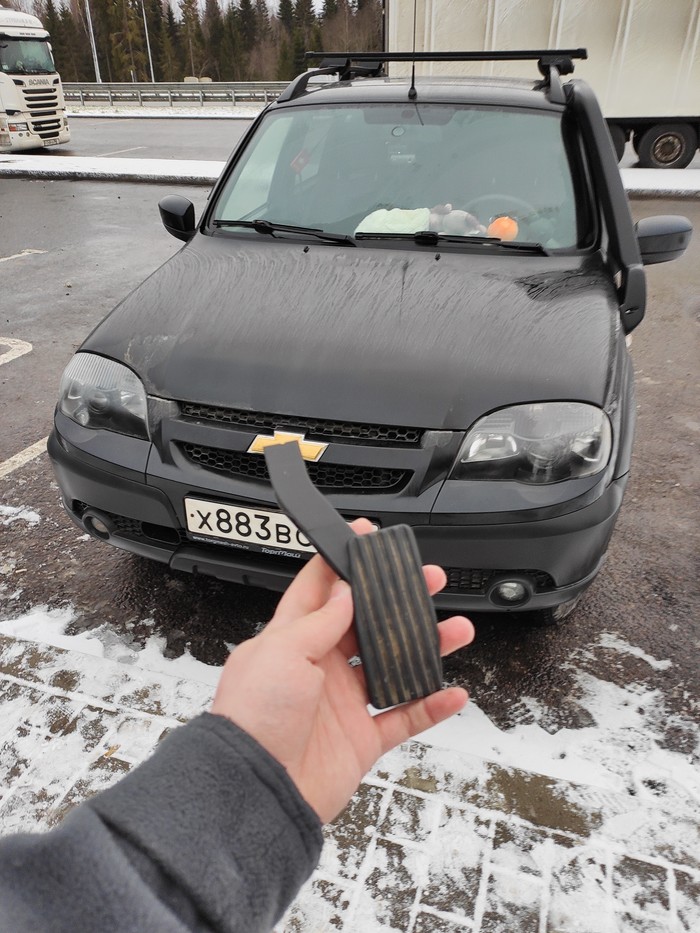

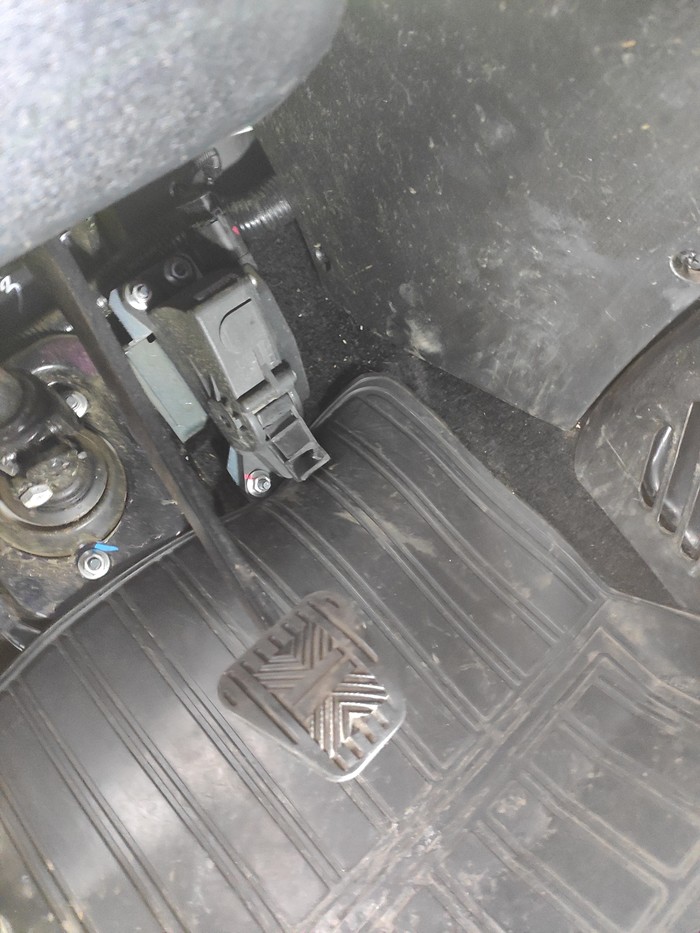

Именно! Педаль газа! Вот что от неё осталось

Страх и ненависть по дороге в Финляндию. Часть 1. Техническая Путешествия, Приключения, Chevrolet Niva, Длиннопост

Немного расстроившись от таких раскладов решил пробовать ехать так, но спустя 50 км понял что нога устаёт и в целом некомфортно.
Прикинув что ехать ещё долго, сервисы и запчасти скорее всего не работают, а отказываться от поездки не охота было принято решение прикрутить упор от сабвуфера

Страх и ненависть по дороге в Финляндию. Часть 1. Техническая Путешествия, Приключения, Chevrolet Niva, Длиннопост

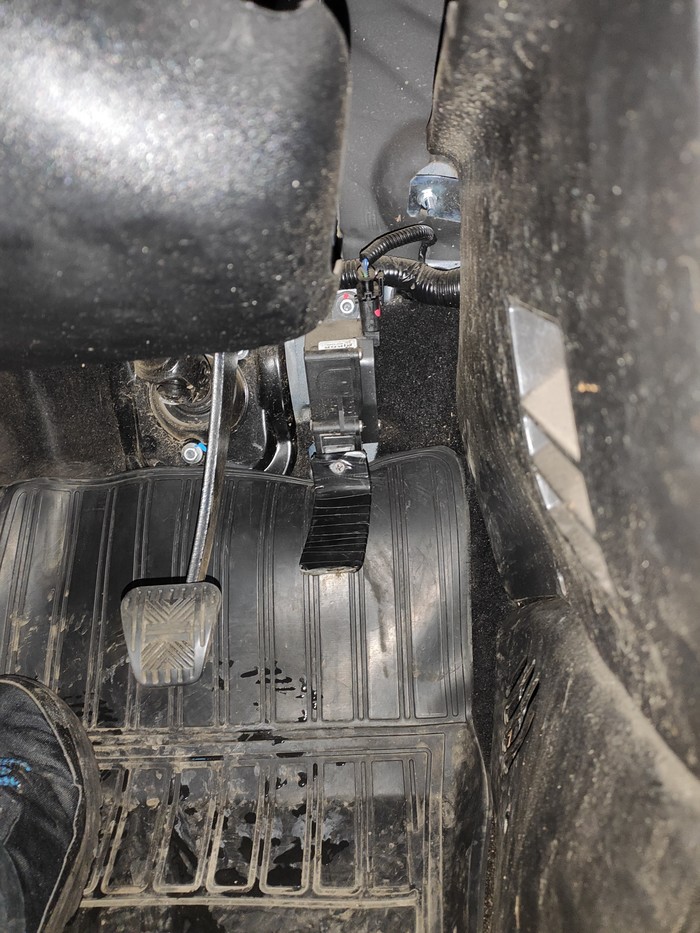

На такой вот конструкции и объехал Финляндию и обратно. Сегодня поеду сдавать в сервис надеясь на гарантию.

Ситуация 2 - бензин.
На трассе м11 очень редко расположены заправки. Когда в третий раз она была нужна заехали на Лукойл. Оказалось самообслуживания. Ну такие цистерны с терминалами в карманах дороги. А оно не работает! Так и висит табличка - ТРК не работает.
Связи почти нет, Е и то с натягом. В напряге, но нашли заправку. Но по расчетам не дотягиваем. И точно - за 2,5 км до заправки машина проваливается в тяге и привет. Спасибо доброму человеку на прадике, дотащил на тросе. Зато теперь знаю - предел Нивы на одном баке при скорости 100-120 это 415 км.

Ситуация 3 - финские снега.
В предпоследний день поехали по навигатору в ресторан в Рованиеми. Ошибкой было использовать Яндекс в Европе. Не повторяйте моих ошибок, катайтесь по гуглу. Как выяснилось заехал я на трассу для снегоходов, и там сел. Хорошо сел, почти по арку. Ни лебёдки, ни лопаты, ни траков ни цепей, ничего нет. Потому как до этого всегда вылезал, куда бы не попадал. Помогли местные, нашли где то лопату, откопались и уехали. Говорят на этой трассе даже снегоходы вязнут, но чтоб машина - видят впервые, так как никто не суется.

На этом всё, описание городов, дорог и прочего финского напишу вне сообщества)
Теперь вот думаю ставить лебедь и возить лопату хотя бы)
Всем удачи на дорогах.
А пока вот немного сияния

Страх и ненависть по дороге в Финляндию. Часть 1. Техническая Путешествия, Приключения, Chevrolet Niva, Длиннопост
Показать полностью 4
278

Оспаривание штрафа - и такое бывает

Приветствую, господа. Сегодня хотел бы представить уникальный случай (по крайней мере для меня) - оперативность и адекватность наших доблестных сотрудников ГИБДД.
К сути - вечером в воскресенье двигался домой по Дмитровке, съезжал на Дубнинскую. В том месте частенько происходят аварии, и вот опять - автовоз и такси не поделили дорогу, да так что по правилам разметки не повернуть. Ну, чтож, ввиду невозможности совершаю манёвр перед автовозом. Пару раз до этого всё было гладко в аналогичной ситуации. Но не в этот раз.

Оспаривание штрафа - и такое бывает Штрафы ГИБДД, Штраф, Длиннопост

Получаю в понедельник письмо счастья, дескать нарушили, гражданин, плотите 250 Рублёв со скидкой. Сумма небольшая, думаю, но справедливость дороже. Пошел на сайт ГИБДД, составил жалобу, что "так и так, не виноватый я, по другому никак было". И стал ждать.
Каково же было моё удивление, когда мне ответили, и, мало того, разобрались в ситуации и отменили постановление!
Вот собственно в решении вся хронология:

Оспаривание штрафа - и такое бывает Штрафы ГИБДД, Штраф, Длиннопост

Сказать что удивлен ничего не сказать.
Спасибо большое, Старший инспектор подполковник Е.В. Саблина что рассмотрели, учли нюансы и вынесли решение.
Всем удачи на дорогах, адекватных товарищей в форме, и не бойтесь оспаривать решения, если уверены что правда за вами.

Показать полностью 2
32

Шеви Нива 45000 км - небольшие итоги (Колодки, Бачок и пр.)

Доброго дня/вечера господа, привет мой единственный подписчик. Сегодня хотел бы подвести небольшой итог после ТО автомобиля, прошедшего 45 тыс. км за 1 год и 7 месяцев.
Итого по замене за весь срок:
- Задний правый тормозной цилиндр (гарантия)
- Дважды датчик температуры охлаждающей жидкости (гарантия)
- Датчик положения коленвала (гарантия)
- Ступичные подшипники (не гарантия, разбил по дороге на Малый Утриш, кто ездил тот поймет что там за задница с дорогой, если не знаете - погуглите, видео достаточно на тытрубе, мои увы потерялись)
Далее то что менялось непосредственно на последнем ТО:
- Рулевая тяга (не гарантия, тот же Утриш. А еще на неё гарантия 34 тыс км, никак не влез)


Шеви Нива 45000 км - небольшие итоги (Колодки, Бачок и пр.) Chevrolet Niva, Техническое обслуживание, Итоги, Длиннопост

- Тормозные колодки дважды.

На них как раз хотел бы остановиться. Родные вазовские, с завода, пробежали 30 тыс. км и только тогда потребовали замены. Искал, гуглил, форумил, посоветовали мне колодки FERODO PREMIER FDB195. Ну и поставил, ездил, не скрипят правда что, НО! Спустя 15 тыс км под замену. Часть еще походит, но решил не рисковать и поменял снова на вазовские. Из минусов обнаружил что очень уж они пылят - передние диски постоянно были серые от пыли. В остальном был доволен, но ресурс огорчил.

Шеви Нива 45000 км - небольшие итоги (Колодки, Бачок и пр.) Chevrolet Niva, Техническое обслуживание, Итоги, Длиннопост

Ну и последнее, то что самостоятельно:
- Расширительный бачок. Трижды.

Тут тоже история небольшая - после второго разрыва бачка обратился к знакомому, тот сказал что это беда именно крышки, а не бачка. Я уж было думал колхозить от приоры (потолще будет) или от вага. Но без вага все же не обошлось - купил еще один стандартный бачок, крышку бачка для VW Golf 2 FEBI 02269, закрутил как советовали не до одури и всё, проблема с трещинами бачка полгода как не тревожит.

Шеви Нива 45000 км - небольшие итоги (Колодки, Бачок и пр.) Chevrolet Niva, Техническое обслуживание, Итоги, Длиннопост

В остальном проблем с машиной не наблюдалось, езжу каждый день в городе, недавно на даче по фару ухнулся в жижу, на понижайке пропёр.
Чудный аппарат для тех кто только учится ездить, чтоб не бояться бордюров и луж.
Надеюсь кому то мой опыт поможет.
Еще был бы благодарен если кто то подскажет возможную беду кондея - заправляют, работает неделю - полторы, и перестает работать. Проверяли на давление - всё в норме, очевидных утечек нет, заправка с красителем тоже результатов не дала, посторонних запахов в салоне не ощущается. Перенес это дело на тепло, поскольку пока не актуально, но вдруг кто то сталкивался.
Благодарю за внимание, коммент для минусов оформлю.

Показать полностью 3
