Подключение камеры заднего вида к ММС Шевроле Нива⁠⁠

Здравствуйте все неравнодушные и равнодушные, наконец то решился вопрос с камерой на родную мультимедиа! Итак, приступим.
Нам понадобится:
- Камера заднего вида с проводкой. У меня была такая, скорее всего оно +- унифицированно

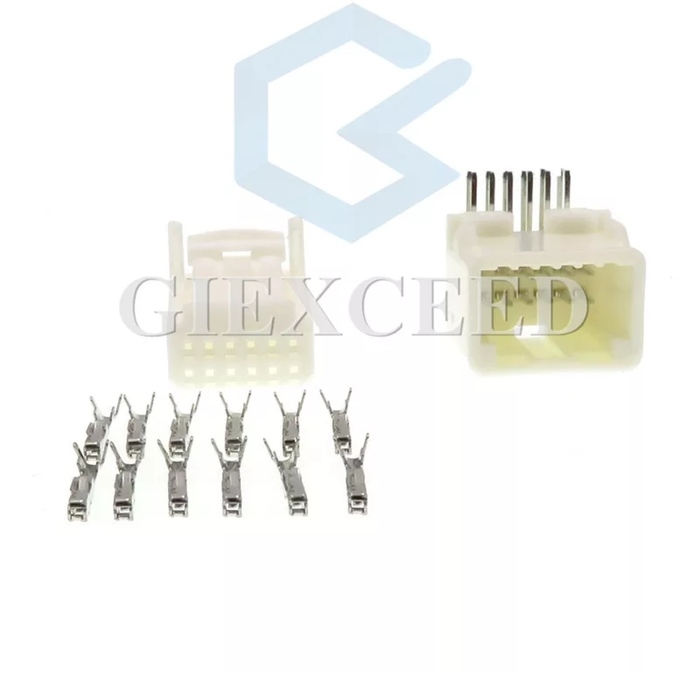

- Фишка за уникальным номером 1318774-1 от Тойоты, на китайском сайте заказывал, искал долго. Чтоб подошла и защелкнулась нужно доработать напильником, то есть нижние направляющие срезать ножем, иначе не защелкнется

- запас времени, около прямые руки и терпение. Вариативно так же можно приобрести тюльпан маму с двумя проводами. Я припаял.
Ниже представлены куски схемы которые нам нужны - на колодке заднего жгута нам интересно входящие за цифрой 8 - это родная проводка от заводской камеры. Провода коричневый, жёлтый и красный.

В свою очередь для распиновки на фишку для магнитолы нам нужны входы 10 на питание, 1 на корпус и 2 на видеосигнал.
Обратите внимание что схема нарисована фишкой как бы вам в лицо, то есть третья справа на схеме по факту в фишке будет третья слева.
Камера в бампере, провод от камеры один. Затем оно переходит в 4 пиновый круглый соединитель, от него же провода черный и красный - их фиксируем к лампе заднего хода, и желтый тюльпан с красным питанием, с него то мы и будем собирать фишку. Тут у меня много чего, просто держите в голове про цвет, не запутаетесь.

Начинаем собирать фишку - обжимаем, вставляем, проверяем - при корректной сборке с включенной задней и включенном зажигании монитор должен показать Камера з.в. и надпись Нет сигнала

Напаял провода так как тюльпана мамы не было, да и поздно, по чему решил оставить так. Аналогично обжимаем и вставляем в фишку

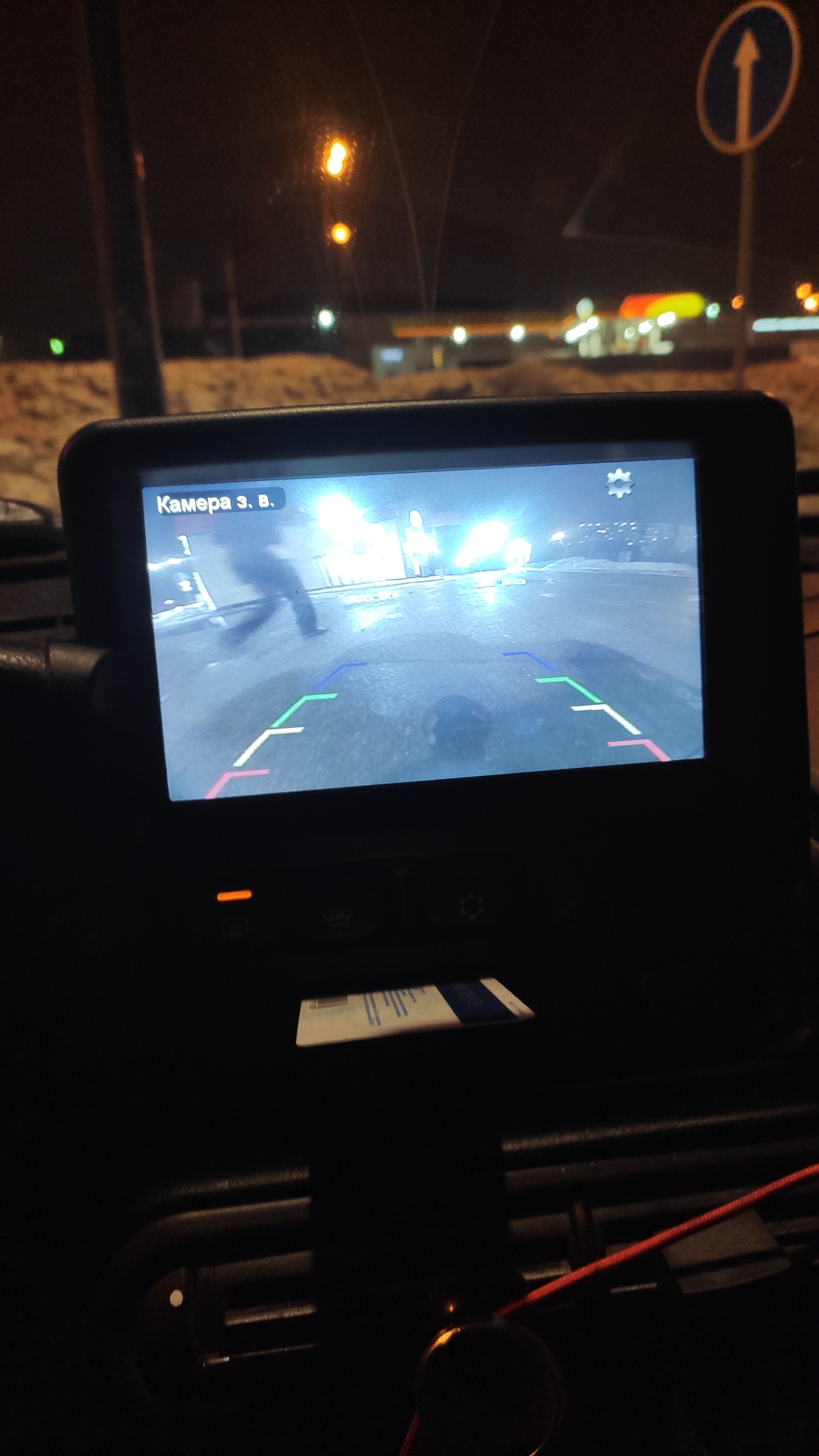

Выставляем, задняя, зажигание и вуаля

Камера неплохая, даже с омывайкой но есть нюанс - шланг заламывается и вода не идёт. Чуть позже заведу наверное доп бочек на это дело в багажнике. Или как все буду пальцем протирать)

Собственно всё, причиной изначального разбора салона стало желание поставить парктроники, это делал мастер, делал долго потому что было непонятно как 8 каналов работает при заднем ходе. В целом очень удобно, только передние м тормоза включаются, ночью в пробках неудобно, зажигается на 10 секунд, и отрубается. Каждое нажатие на тормоз его включает. Буду думать с кнопки.

На сегодня всё, надеюсь кому то эта информация окажется полезной.
Ни гвоздя ни жезла, всем удачи!)
