139

Samsung I9195 S4 Mini - Замена EMMC

Здравствуйте, давно не выкладывал посты, завалило на работе, сегодня на столе популярный телефон Samsung S4 mini с типичной для них проблемой - умерла флеш-память. В данном случае была бесконечная загрузка, прошивка хоть и проходила без ошибок, но не помогала. Все это указывает на ушедшую в режим ReadOnly(только чтение) флешку.
Будем менять Emmc.

Достаем плату из телефона.

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

Вот наша флешка, кто-то до нас чистил вокруг неё компаунд, видимо пытались прогреть.

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

Подпаиваемся по ISP к флэшке с помощью EasyJtag и считываем первые 512МБ памяти, это будет наш дамп, который мы пропишем в новую emmc.

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

После снимаем память, сорваные пятаки это пустышки

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

Зачищаем посадочное место от старого припоя и компаунда.

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

Ставим новую флеш с заранее прописанным дампом.

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

После остается прошить телефон и он готов. Благодаря считаному дампу проблем с сетью у нам не будет.

Samsung I9195 S4 Mini - Замена EMMC Ремонт техники, Samsung, Bga, Пайка, Ставрополь, Emmc, Длиннопост

Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов - the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.

Всем спасибо и удачи.

Показать полностью 6
3101

Совсем охренели!

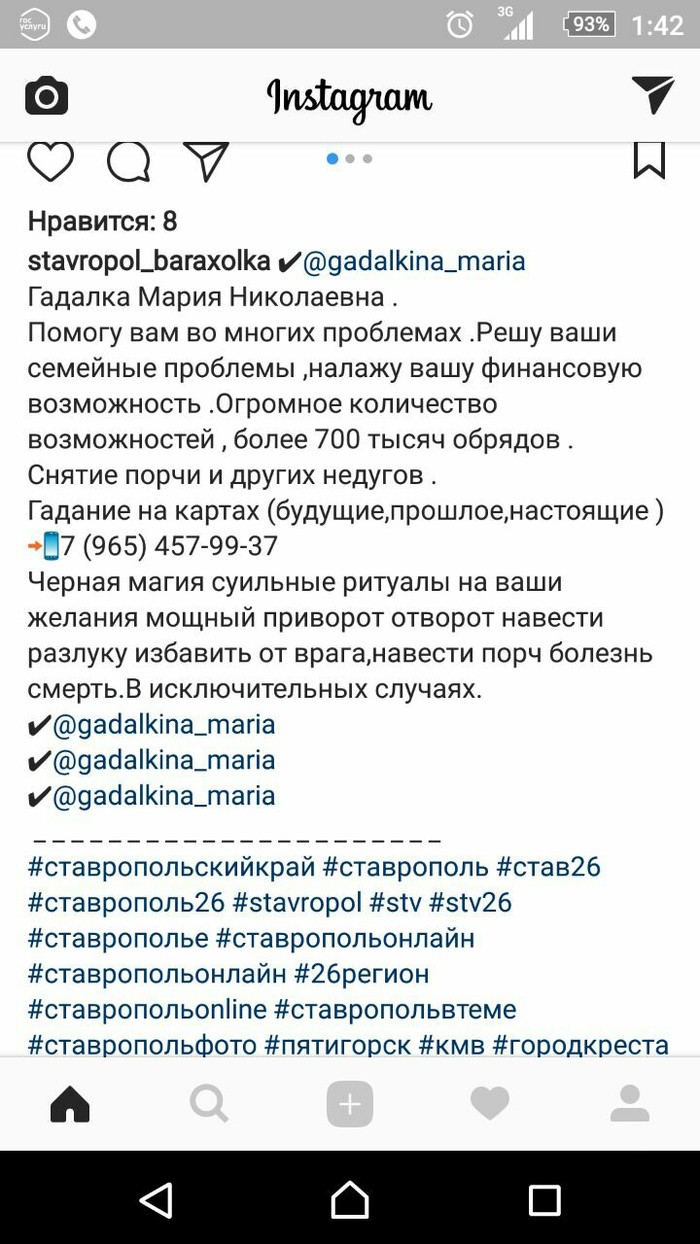

Жена наткнулась в ленте инстаграма на рекламный пост очередного "мага". И вроде все стандарто-мошеннически, но глаз зацепился за две вещи.

Совсем охренели! Экстрасенсы, Мошенники, Киллер, Длиннопост, Instagram

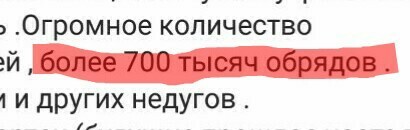

Магичка пишет что совершила более 700 тысяч обрядов.

Совсем охренели! Экстрасенсы, Мошенники, Киллер, Длиннопост, Instagram

Небольшой подсчет показывает, что если совершать 20 обрядов в день, то понадобится 35000 дней или около 95 лет бесперерывной работы! Но это не главное!

Совсем охренели! Экстрасенсы, Мошенники, Киллер, Длиннопост, Instagram

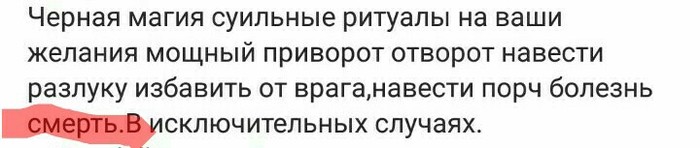

Она рекламирует возможность убить человека. Долбанная магичка работает киллером! Мне кажется это уже перебор.

Вопрос к юристам - за такую рекламу можно как-нибудь наказать нерадивого мага?

Показать полностью 3
145

Lenovo S820 - реболл процессора MT6589

Привет всем, давненько не писал в силу праздников, сегодня на ремонте аппарат Lenovo S820, не включается.


Вот такой аппаратец.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Разбираем, снимаем основную плату.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Смартфон до нас попал в руки к не компетентным мастерам, процессор на аппарате угрели, видно вылезшие из под него шарики припоя.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Будем реболлить процессор и заодно память, видно что и ее до меня прогревали. Снимаем обе микросхемы.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Чистим и накатываем процессор, серых пятаков было всего штук 7.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Также реболлим память.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Чистим плату от компаунда и убираем припой.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост
Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Припаиваем обе микросхемы на место.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Также восстановил кнопку включения, шлейф был оборван, куска просто не было. Телефон включился, работает и будет дальше служить хозяину.

Lenovo S820 - реболл процессора MT6589 Bga, Ремонт техники, Процессор, Lenovo, Длиннопост

Извините, если что за ошибки в тексте и за шакальное качество фоток.


Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.


Всем спасибо и удачи.

Показать полностью 10
294

Samsung N8000 - Чиним и Прокачиваем.

Привет всем, сегодня на ремонте аппарат от пикабушника - легендарный N8000. С вполне стандартной для его возраста проблемой - померла микросхема памяти, она же EMMC. Будем ее менять, но не на стандартную 16ГБ ревизии 4.41, а на 32ГБ ревизии 5.0, потому что так попросили. Получим удвоенный объем и немного увеличим производительность немолодого устройства.


Итак имеем не загружающийся планшет.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Разбираем и достаем из него плату.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Нас интересует микросхема памяти, вот она поближе.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Спаиваем EMMC, стараемся оторвать как можно больше пятаков под ней:) По моему шикарно получилось, 90% пятаков отлетели.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

На самом деле все нужные пятачки у нас на месте, а отлетели неиспользуемые NC, которые у самсунгов держаться на соплях. Так что не спешим выкидывать плату, а зачистим ее от компаунда.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Тем временем подготовим новую флэш-память. К сожалению забыл сделать скриншоты, но там ничего интересного. Ставим стандартный конфиг для процессоров Exynos:

Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)

Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.

Разделы ROM2/ROM3 - 2048 kB, RPMB - 128 kB

И прошиваем дамп в Rom2 с поддержки, в моем случае Z3X EasyJtag.


Припаяем готовую EMMC на плату.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Зайдем в Download mode и прошьем сервисную прошивку.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Планшет запустился и видит всю память.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Но вот в мобильные сети еще не может, потому что имей после замены памяти становится дефолтным.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Поправим его с помощью Z3X Samsung Tool.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Теперь планшет полностью готов и может радовать своего владельца.

Samsung N8000 - Чиним и Прокачиваем. Samsung, N8000, Emmc, Bga, Ремонт техники, Длиннопост

Извините, если что за ошибки в тексте и за шакальное качество фоток.


Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.


Всем спасибо и удачи.

Показать полностью 10
131

Huawei Honor 3 - восстанавливаем связь

Привет всем, давно не делал посты, завален работой. Принес мне пикабушник неплохой смартфончик на ремонт Huawei Honor 3 - HN3-U01. Не ловит сеть, пробовали ремонтировать в двух мастерских, но ребята смогли только в прошивку. :)

Диагностика закончилась не успев начаться. По коду *#06# Имей не выдается.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

В настройках телефона смотрим строку "прошивка модуля связи" - эта строка показывает прошивку модема устройства и в данном случае она неизвестна. Причина этого обычно либо в мертвом модеме, либо в нарушении его пайки.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Разбираем телефон, вынимаем плату. Видим предполагаемого виновника. Модем производства Intel - XG626. Будем его реболить.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Так как прямо под модемом на обратной стороне платы находится двухэтажный процессор, то позаботимся о теплоотводе. Накрываем монетами процессор и флэшку под компаундом, затягиваем все алюминиевым и капроновым скотчем.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост
Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Спаиваем модем.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Зачищаем посадочную площадку.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Накатываем новые шары.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Припаиваем его назад.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Имей и прошивка модема появились, дело было в плохой пайке.

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост
Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Теперь можно снова листать пикабушечку. :)

Huawei Honor 3 - восстанавливаем связь Ремонт телефона, Ремонт техники, Bga, Пайка, Huawei, Длиннопост

Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.


Всем спасибо и удачи.

Показать полностью 12
200

Lenovo S660 - поднимаем сеть и чиним шлейф

Пришел на ремонт уже немолодой смартфон Lenovo S660 с типовой для данной модели проблемой - не ловит сеть.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

У данной модели есть две типовые неисправности, при которых она перестает ловить сотовую связь - отвал процессора и отвал/смерть контроллера модемной части.

Разбираем телефон и кидаем плату на держатель. Начнем с более простого - заменим контроллер модемной части MT6166V.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Срезаем часть экрана чтобы добраться до контроллера.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Снимаем его.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Чистим посадочную площадку.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Накатываем шары на новый контроллер.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Устанавливаем его на посадочное место согласно ключу и припаиваем.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Проверяем и убеждаемся, что в данном случае процессор трогать не нужно, сеть заработала.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Также клиент попросил посмотреть почему не работает кнопка уменьшения громкости. Причина оказалась в перетертом шлейфе.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Зачищаем шлейф.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Восстанавливаем оборванные дорожки проводками.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Кнопка заработала.

Lenovo S660 - поднимаем сеть и чиним шлейф Lenovo, Bga, Ремонт техники, Ремонт телефона, Нет сети, Ставрополь, Длиннопост

Все работает, отправляем телефон на полку, ждать клиента.


Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.


Всем спасибо и удачи.

Показать полностью 11
214

Iphone 6 Plus - замена контроллера тачскрина

Сегодня на ремонте Iphone 6 Plus, с проблемой неработающего сенсора. Так как на другом дисплейном модуле тачскрин также не работает, то будем менять микросхему контроллера тачскрина - 343S0694. Вот аппарат.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Разбираем его и кидаем плату на платодержатель.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Видим виновницу.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Снимаем ее паяльником, чтобы лишний раз не греть плату.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Чистим посадочное место.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

На первый взгляд все пятаки на месте, но это не так. Есть небольшой секрет - пятаки обозначенные на схеме как M1, L1, L4 почти всегда имеют трещину между пятаком и дорожкой которая к нему ведет. Обозначил эти пятаки стрелками.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Восстанавливаем пятак M1 проводком из динамика, у L1 и L4 залуживаем дорожки, после покрываем все это ультрафиолетовой маской. Два не восстановленных пятака - пустышки.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Реболим новую микросхему на низкотемпературный припой.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Припаиваем микросхему на плату.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Клеим на плату изоляцию, цепляем коаксиальные кабеля.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Собираем и проверяем телефон.

Iphone 6 Plus - замена контроллера тачскрина iPhone, Ремонт техники, Ремонт телефона, Bga, Длиннопост

Все работает, можно отдавать клиенту.


Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com или моя страница в вк - https://vk.com/themonomah.


Всем спасибо и удачи.

Показать полностью 10
187

Samsung N7100 - Замена микросхемы EMMC-памяти.

Принесли на ремонт классный в прошлом аппарат - Samsung Galaxy Note 2 N7100. Проблема не включается.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Кидаем его на лабораторный блок питания - видим, что ток потребления при нажатии на кнопку поднимается до 130 мА, а при отпускании кнопки падает до 0.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Это косвенный признак мертвой микросхемы emmc - основной памяти нашего телефона. Разбираем аппарат и достаем плату, видим вероятную виновницу.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Достаем Z3X EASY JTAG - все манипуляции с emmc мы проводим на этом коробочке.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

В поддержке смотрим распинновку ISP - контрольных точек позволяющих подключится памяти не спаивая ее с платы.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Паяем программатор к плате.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Подтверждаем диагноз - программа говорит EMMC DEAD.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Значит будем менять. Снимаем emmc с платы.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Чистим плату от компаунда, припоя и флюса.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Цепляем новую микросхему к программатору.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Детектим ее - все хорошо.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Выставляем размеры BOOT - 2048kB, PRMB - 128kB и конфигурацию загрузки

Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)

Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.

После чего проливаем дамп загрузчика в новую память.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Реболим emmc на свинец.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Смачиваем флюсом и греем, чтобы выравнить шары.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Сажаем память на плату.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Телефон завелся, прошиваем его сервисной прошивкой.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Телефон полностью запускается, но это еще не все. После замены памяти у нас будет дефолтный имей, вот такого вида.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

Правим его с помощью Z3X Samsung Tool. Теперь порядок и телефон может звонить.

Samsung N7100 - Замена микросхемы EMMC-памяти. Samsung, Bga, Пайка, Ремонт техники, Ремонт телефона, Emmc, Длиннопост

После аппарат полностью проверяю и отправляю на полку ожидания клиента.


Извините, если что за ошибки в тексте и за шакальное качество фоток.

Нахожусь в Ставрополе, если нужно, то почта для вопросов- the.v.yakimenko@gmail.com


Всем спасибо и удачи.

Показать полностью 17
208

Iphone 5S - восстановление после грязной лужи

Принесли Iphone 5S, упал в жидкую грязь. Полосит дисплей, не работает сенсор, периодически выключается, не работает кнопка Home.

Фото телефона до разбора к сожалению не сделал.


Разбираем аппарат, нас в первую очередь интересует повреждения платы. Спаиваем защитные экраны и видим нашего грязнулю.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Рассмотрим поближе.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Видим отсутствующие и гнилые элементы, а также подгнивший коннектор тачскрина.
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Чистим плату в ультразвуке и щеточкой. Уже получше.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Пропаиваем гниль, меняем 2 резистора и конденсатор, ставим недостающий резистор.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Пропаиваем коннектор тача, ставим недостающий конденсатор.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Начинаем проверять и видим что у нас полетела микросхема tristar, отвечающая за зарядку. Проверяется однократным нажатием кнопки включения. Ток при этом не должен превышать 80-90 mA.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Вот наша виновница.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Снимаем ее паяльником, чтобы не угреть ничего лишнего.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Чистим посадочное место.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Перекатываем новую микросхему на свинец, для уменьшения температурного режима.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Устанавливаем на плату.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Проверяем, все отлично.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Напаиваем защитные экраны,цепляем коаксиальный кабель и лепим изоляцию, потому что по фэн-шую.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост
Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Опа, чуть не пропустил коннектор кнопки Home, на нижнем шлейфе.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Так дело не пойдет, можно конечно поменять весь шлейф, но это не комильфо, поэтому снимаем старый коннектор, чистим посадочное место и ставим новый.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Плюс на телефоне меняем модуль, кнопку Home, потому что в прошлом СЦ вырвали ее шлейф под корень, припаиваем датчики приближения на шлейф, потому что окислились и отвалились, меняем акб. Собираем все это дело.

Iphone 5S - восстановление после грязной лужи Ремонт телефона, iPhone, Ставрополь, Bga, Ремонт техники, Пайка, Длиннопост

Проверяем все в телефоне и кладем на полочку ждать клиента.


Извините, если что за ошибки в тексте и за шакальное качество фоток.


Всем спасибо и удачи.

Показать полностью 23
Отличная работа, все прочитано!
