Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб

Видеокарта MSI GTX1060 попала ко мне с жалобой на то что во время игры экран залился розовым цветом и ПК завис. После перезагрузки изображение больше не появилось, хотя со слов заказчика "видеокарта работает".

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

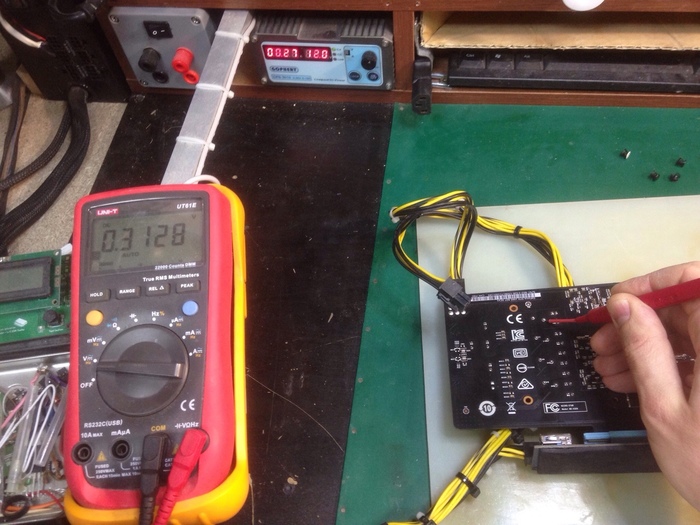

Сразу убедился в том что видеокарта действительно "работает". Вентиляторы крутятся, только потребление аномально маленькое для GTX1060, всего 300мА

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

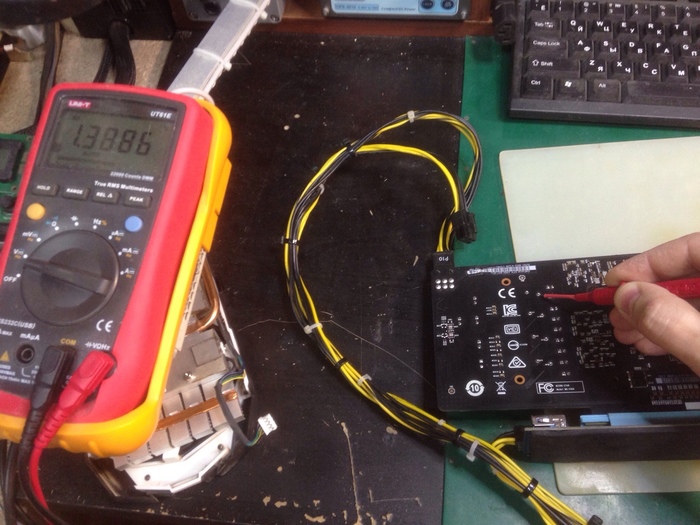

Нахожу причину такого низкого потребления - заниженное напряжение питания видеопамяти. Всего 0,3В вместо положенных 1,5В

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

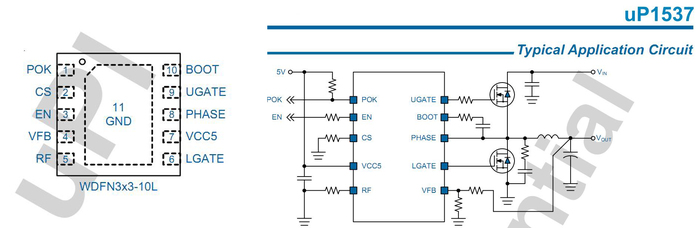

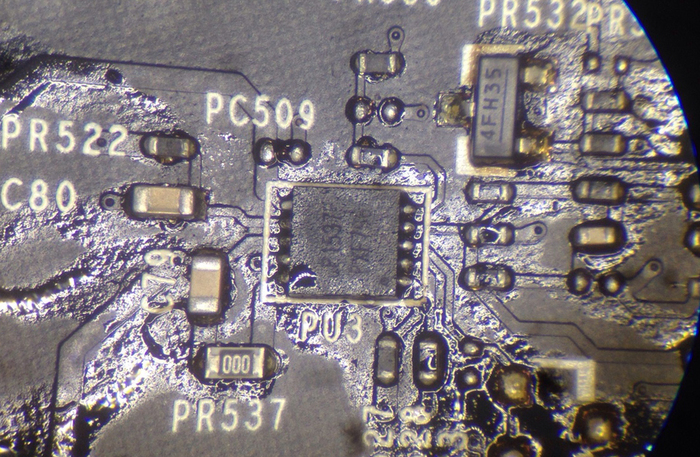

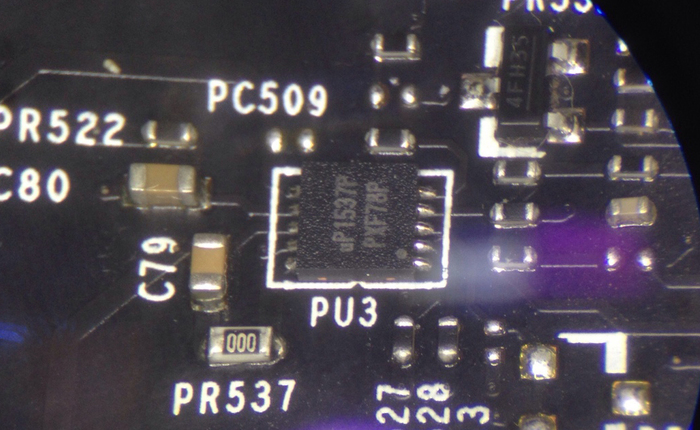

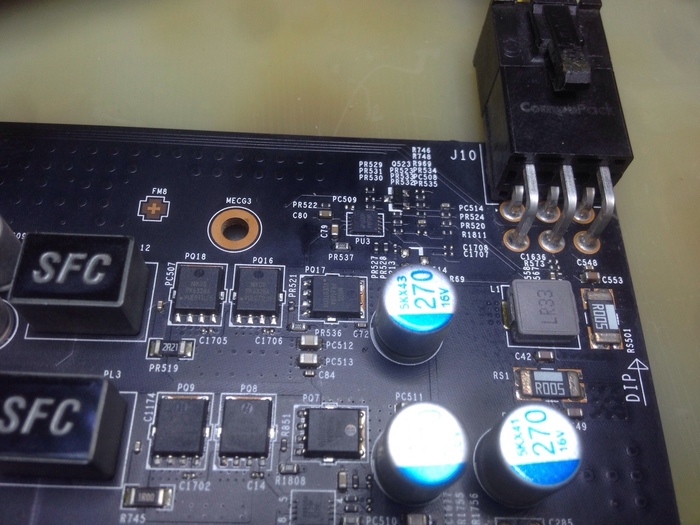

Напряжение питания видеопамяти формируется из основных 12В шим контроллером uP1537 и силовыми мосфетами: один в верхнем плече и пара в нижнем.

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост
Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

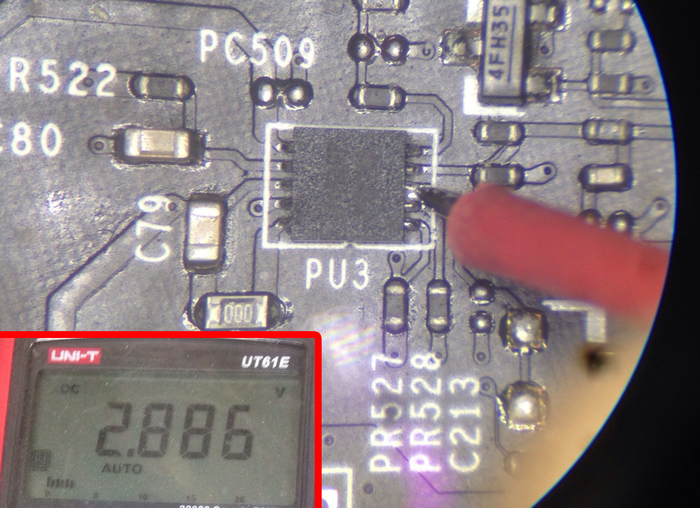

Теперь нужно провести замеры, чтобы найти виновника неисправности. Для начала заменяю сигнал EN на шим-контроллере. Он присутствует. Значит шим должен запускаться.

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

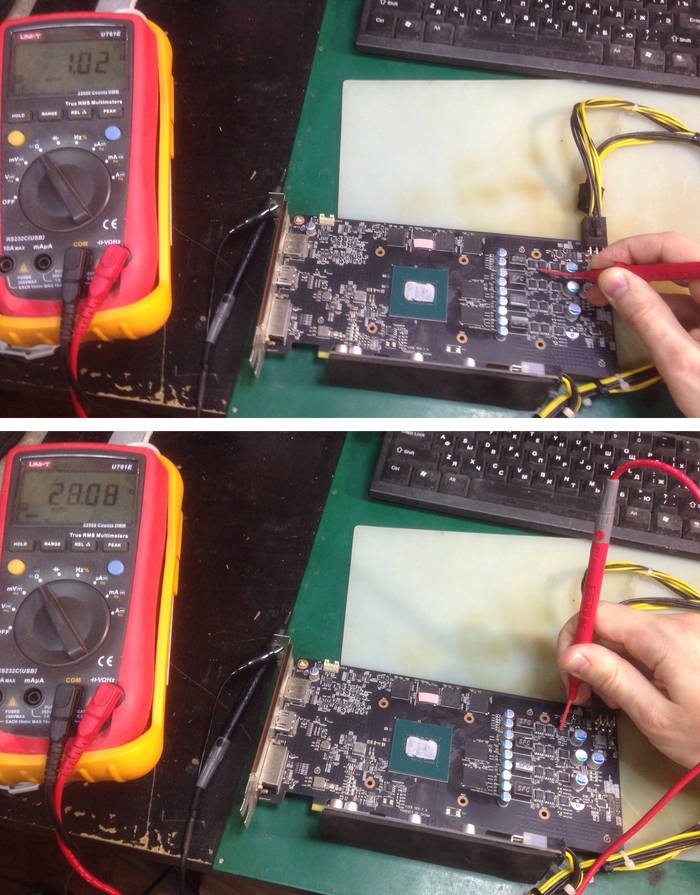

Проверяю сопротивление на затворах ключей. Получаю что на нижних ключах 1 Ом, на верхнем - 28 Ом.

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

Это слишком малое сопротивление, которое обычно говорит о том что ключи пробиты. Но одновременный выход из строя и верхнего и нижнего плеча системы питания маловероятен. К тому же сопротивление по линии питания видеопамяти в норме. Поэтому предполагаю что неисправен именно шим-контроллер. Для того чтобы в этом убедиться, снимаю его и измеряю сопротивления на затворах ключей еще раз:

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

Теперь всё в порядке. Затворы нижних ключей "висят в воздухе", а на затворе верхнего ключа 10кОм. Ключи целы. Меняю шим-контроллер на новый

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост
Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

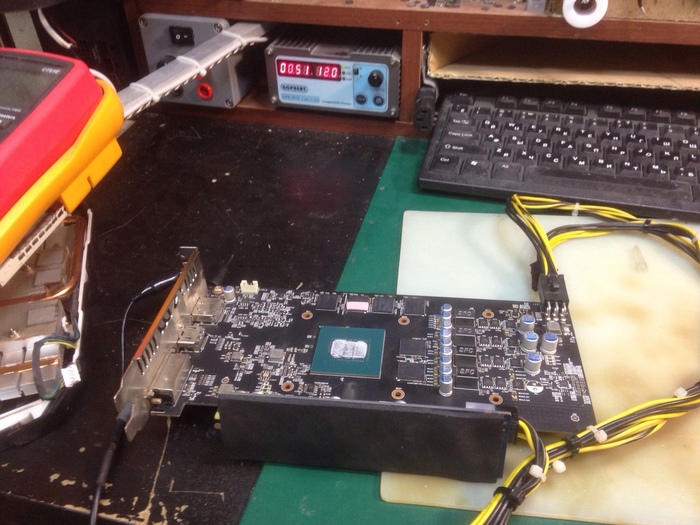

Подключаю видеокарту к лабораторному блоку питания. Теперь потребление в норме

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

И напряжение видеопамяти 1,4В присутствует

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

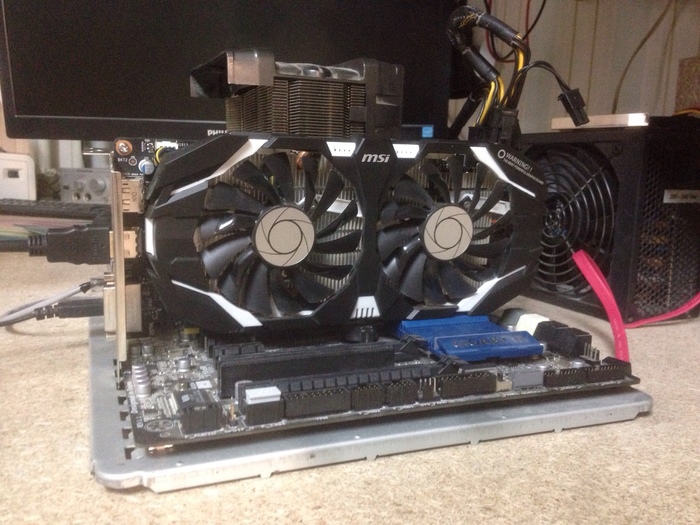

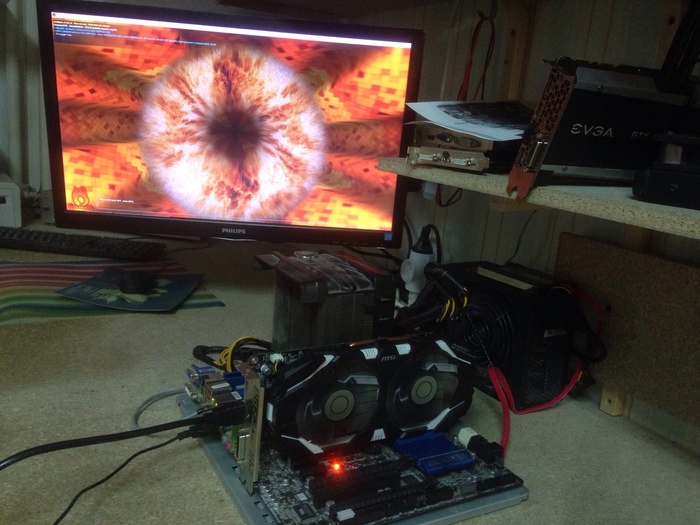

Можно вставлять карту в тестовый стенд и проверять запуск

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

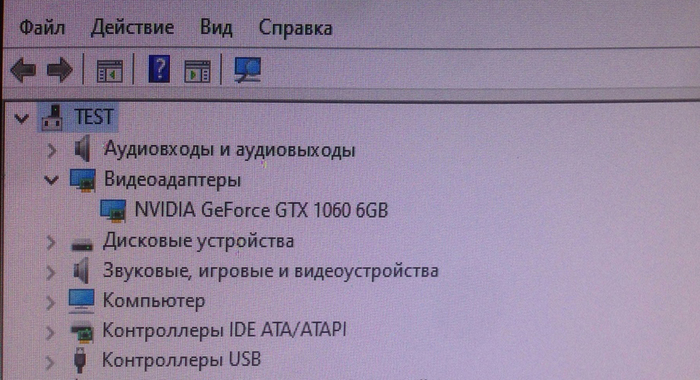

Видеокарта успешно определилась, драйвер установился

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

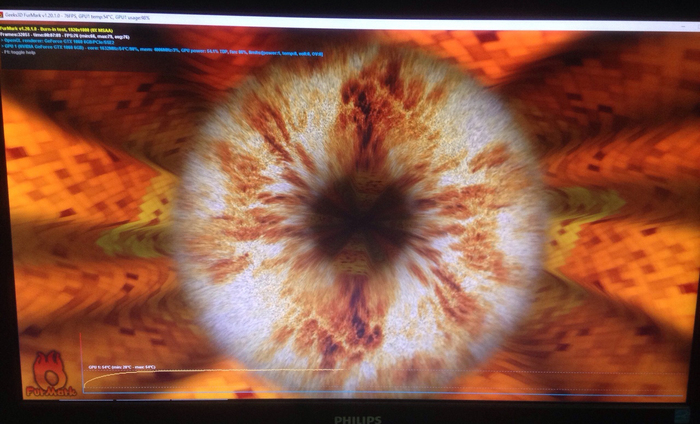

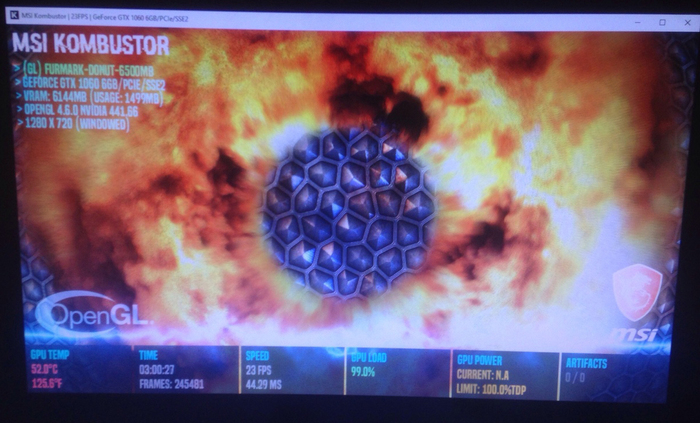

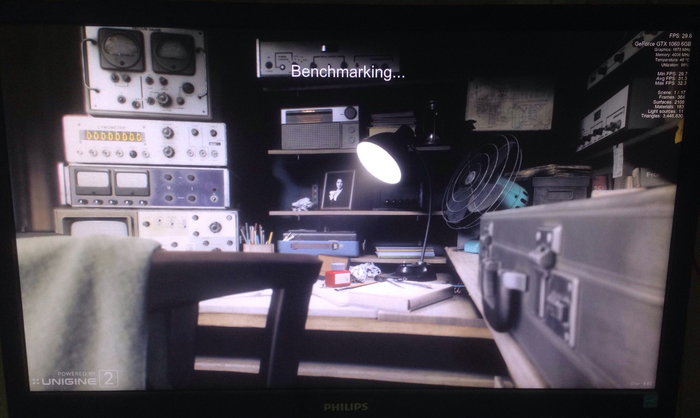

Теперь тестирование под нагрузкой

Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост
Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост
Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост
Розовый экран во время игры. Ремонт видеокарты MSI GTX1060 6Гб Ремонт техники, Видеокарта, Geforce GTX 1060, Компьютерные игры, Диагностика, Ремонт компьютеров, Пайка, Поломка, Длиннопост

В ходе тестирования никаких проблем не выявлено. Видеокарта успешно отремонтирована.
