Можно посмотреть карту этих связей:

На этой схеме видно - как наши континенты связаны между собой:

В процессе работы над такими кабелями - есть одна критическая сложность: На такие дальние расстояния - не работает никакой лазер. Точнее - если мы возьмем очень мощный лазер - он расплавит волокно в том месте, где будет прикреплен к нему. Получается, что мы не можем подать в световод высокое оптическое излучение: оно повредит кабель, а стандартной мощности нам не хватит чтобы просветить кабель насквозь.

Поэтому на всем продолжении кабеля - в него встроены активные усилители.

Усилитель имеет низкий шум-фактор, чтобы минимально искажать усиливаемый сигнал. Расстояние между усилителями оптических сигналов составляет порядка 30 - 100 км (например, для транс-тихоокеанской линии связи потребовалось около 200 усилителей).

Электропитание усилителя, как правило, осуществляется постоянным током от берегового устройства дистанционного питания с использованием токоведущей жилы подводного кабеля. Сила тока может варьироваться от 100 мА до 1 А. Так как рабочая глубина установки усилителя может достигать 8000 метров, то его корпус должен быть герметичным и обладать высоким сопротивлением к коррозии при большом внешнем гидростатическом давлении. Срок службы усилителя составляет, как правило, 25 лет.

Корпус усилителя выполняется из медно-бериллиевого сплава, обладающего высокими антикоррозийными и механическими свойствами в морской воде. Особенно жёсткие требования предъявляются герметизации корпуса усилителя, который подвергается внешнему гидростатическому давлению до 80 МПа.

Так как мы не можем "запихнуть" в кабель большое количество оптических волокон, используется технология DWDM: это технология оптического уплотнения. У каждого лазера - есть своя длинна волны. Строго определенная. Все лазеры светят в призму-мультиплексор, которая собирает различные спектры в один:

На другом конце кабеля - другая призма-мультиплекстор "разбирает" все снова и подает каждый спектр - в свой приемник.

Принцип сложения-разложения света хорошо показывает стеклянный кубик:

Из-за своих особенностей он и разбирает солнечный спектр на составляющие. Так же работает и DWDM - призма.

Концы кабеля - укладывают в траншею на берегу и закапывают. Поэтому купаясь - вы никогда и не узнаете что прямо под вами проходят террабиты информации.

Данные кабеля заходят в центры обработки данных которые мало похожи на те футуристичные серверные из картинок.

Тут нет серверов, никто не хостит бложики а клиентами этих центров являются такие корпорации как Facebook, Microsoft и провайдеры 2 уровня: те самые, которые работают внутри стран и продают интернет домовым провайдерам.

Интересно что провайдеры первого уровня - являются этакими провайдерами сами в себе: они никому не платят за соединения, а их соединения - это да же не сам интернет - а пиринг.

Пиринг - это когда 2-3 или больше операторов договариваются о обмене данными между своими сетями.

К примеру: К сети MCI подключен например центр обработки данных Microsoft. С помощью обмена данными - доступ к этому датацентру будет возможен от любых провайдеров которые состоят в пиринге с MCI. А тем временем - MCI сможет работать с центром обработки данных Facebook - который например подключен к сети AT&T. То есть этакий взаимовыгодный обмен данными.

Зарабатывают же провайдеры первого уровня, продавая подключения к своей сети крупнейшим ЦОДАМ, операторам 2 уровня, и государственным структурам.

Все начинается с организации аплинка: так в провайдере называют соединения с вышестоящим провайдером: Транстелекомом или Ростелекомом. Обычно, для отказоустойчивости используют 2 или 3 подключения. Это скоростные оптические каналы: обычно их пропускная способность измеряется в десятках гигабит, а оплата идет за ширину канала: допустим 5 рублей за мегабит.

Аплинки подключаются к пограничному маршрутизатору - (бордеру на сленге администраторов)

Пограничный он потому, что находится на границе сети провайдера, и аплинка:

"За бордером" находятся так называемые "брасы": Это устройства, которые аутентифицируют пользователя (проверяют его логин и пароль) Так же они выдают пользователю ip адрес, и другие технические параметры. Так же брас выдает и лимиты: подсчет гигабайт и мегабит в тарифе пользователя - его задача.

Типичный представитель: errisson se100:

Брас берет все данные от radius-сервера. Этот сервер содержит данные о всех пользователях, их атрибуты и параметры. В radius все это заносит биллинг. То есть типичная схема: в биллинге мы заводим учетную запись, биллинг предает параметры на radius, а когда вы захотите выйти в интернет, брас обратится к радиусу: есть ли такой пользователь, и какие политики к нему применять?

После брасов - идет так называемая агрегация: это коммутаторы в серверной провайдера. В эти коммутаторы подключены целые дома:

(на фото каждый желтый оптический патчик - это подключенный дом)

Ну а дальше оптический кабель от агрегации - приходит на дом. На доме стоит коммутатор (коммутатор доступа) и в него уже подключены квартиры:

СОРМ:

Как только провайдер получает лицензию на осуществление деятельности - так сразу получает требование о установке СОРМ. СОРМ устанавливается у провайдера, он подключен в ядро сети  и может наблюдать за трафиком пользователей. Кстати - СОРМ устанавливают за счет провайдера. О ценах не буду рассказывать дабы не вызвать у неподготовленных сердечные приступы.

В других странах тоже следят за гражданами:

Подобные системы есть и в других странах: в Европе – Lawful Interception (LI), сертифицированная ETSI, в США – CALEA (Communications Assistance for Law Enforcement Act).

РКН

Так же оператор обязан ограничивать доступ к сайтам в автоматическом режиме: Опять же за счет провайдера, устанавливаются сервера фильтрации трафика. Сервер раз в час получает свежую выгрузку с сайта РКН. За неполучение выгрузки - штраф.

Так же в сети оператора стоит программно-аппаратный комплекс- "Ревизор": он постоянно проверяет доступ до заблокированных сайтов, и в случае, если какой то сайт из списка внезапно стал доступен - провайдер получает штраф. Все в автоматическом режиме,

Немного истории:

Центр космической связи  «Дубна»  - введен в эксплуатацию в 1980 году как Олимпийский объект.

Задача ЦКС «Дубна» во время проведения московской Олимпиады состояла в обеспечении трансляции игр на страны Европы и Атлантического региона.

После окончания Олимпийских игр эксплуатация технических средств ЦКС «Дубна» продолжилась. Были организованы телефонные каналы на США, Англию, Бразилию, введены линии правительственной связи между Кремлем и Белым домом, Елисейским дворцом, резиденций на Даунинг-стрит,10. Регулярно проводились обмены телевизионными новостями с зарубежными странами. Практически все зарубежные телевизионные сюжеты сначала проходили через Дубну и потом вставлялись в новостные программы Центрального телевидения.

В начале 90-х годов резко вырос спрос на магистральные цифровые спутниковые телефонные линии и на организацию спутниковых каналов телевещания. Появившиеся коммерческие телевизионные компании использовали технические средства ГПКС для распространения телевизионных программ через спутники. В Дубне начинали свою работу «ТВ-6», «НТВ», «ТВ-Центр» и «СТС». Компания «Совинтел» построила цифровую радиорелейную линию «Останкино-Дубна» для передачи цифрового телефонного трафика на спутниковые линии через Атлантику.

Технология:

Рассмотрим самое простое: телеканалы.

Как это происходит? Крупные телестудии (например Шаболовка) имеют оптоволоконные соединения с несколькими телепортами. Есть и резервные средства связи, а небольшие телестудии передают сигналы на точки обмена данными (так называемый пиринг)

Используется почти то же самое IPTV - телестудия посылает UDP трафик - а в телепорте его проверяют, собирают из кучки каналов мультиплекс и передают его с земли - в небо.

По своей сути - спутник - это обычный ретранслятор. Он принимает сигнал направленный на него с земли, и передает его обратно - на землю. Так как спутник находится высоко над нами - он может покрывать своим сигналом огромные территории

Посмотрев на картинку - все становится намного понятнее.

Иногда, во время сильных ливней, из за высокой плотности дождя - сигнал передаваемый на спутник искажается. На сленге профессионалов: залило телепорт. В такие моменты - да же если дождя у вас нет - но изображение на экране телевизора может прерываться, на нем могут появляться кубики а звук будет квакать.

99 процентов телеканалов распространяются подобным образом:

Телекомпании передают сигнал на спутник, а наземные операторы - принимают сигнал со спутника, и вещают его в кабельные сети, или IPTV.

На этом все. по традиции - чукча не писатель.

Добавлю только, что телепортов в России несколько, есть и резервные, а есть и высокоспециализированные - (военные)

А кто то строит и специальные стойки:

На такую стойку закрепляют антенны, ее удобно обслуживать, к каждой антенне можно удобно подойти:

От антенн кабеля идут на DVB приемники:

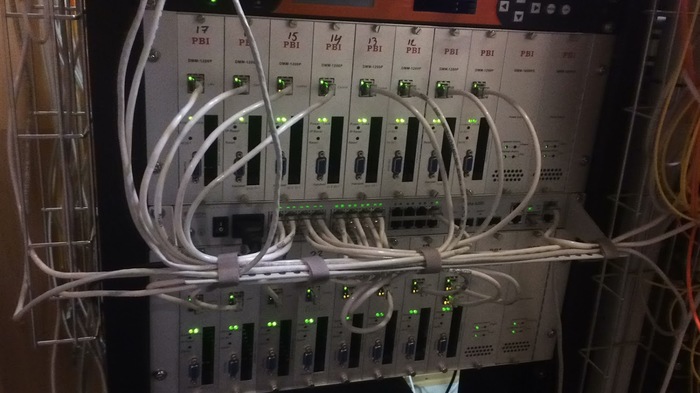

Аппаратные:

или в виде DVB карт, установленных в сервере:

DVB карта - это устройство для приема спутникового сигнала, и преобразования его в сигнал, понятный компьютеру.

Преимуществ у DVB карты - масса. Первое - это дешевизна. Один профессиональный тюнер может стоить около 500 долларов за один вход. За те, же 500 долларов можно взять 8-тюнерную карту.

На сервере, спутниковый сигнал разбирается на отдельные каналы (демультиплицируется) и дешифруется. Это делает специальное программное обеспечение - к примеру - Astra (программа производства компании Cesbo)

Она извлекает из потоков данных EPG (программу передач) и взаимодействует с биллингом: (что и кому можно смотреть)

На выходе с данного сервера - уже готовое IPTV - которое можно передавать клиентам.

Каждый канал анализируется (на ошибки) и все данные передаются в мониторинг:

Так же есть услуга архива: Это когда мы можем перематывать канал назад, чтобы посмотреть то, что показывали вчера. Для этого используются сервера с большим количеством жестких дисков:

Для авторизации пользователей - используется специальное программное обеспечение- middleware: Это комплекс программ, которые разрешают, или запрещают доступ к определенным каналам, в зависимости от подписки. middleware же чаще всего представляет пользовательский интерфейс:

Как то так. (чукча не писатель)
