Simrad ES60 Transceiver Unit ES60-GPT-Q38(4) Что внутри???

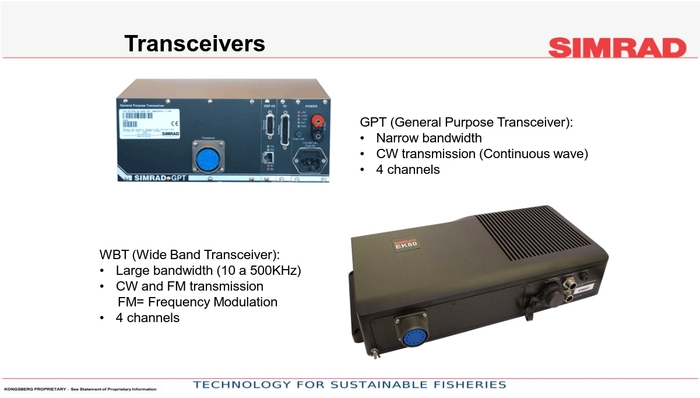

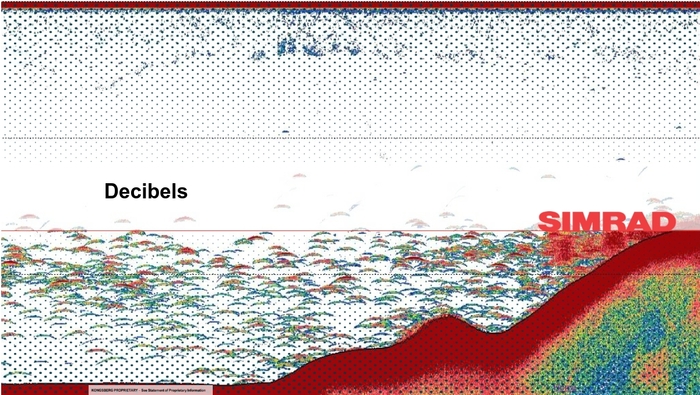

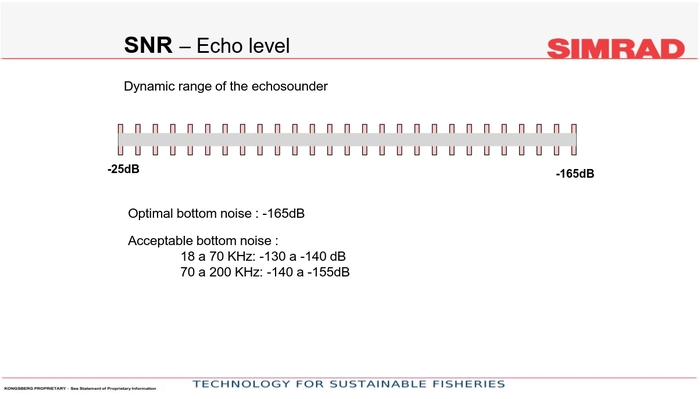

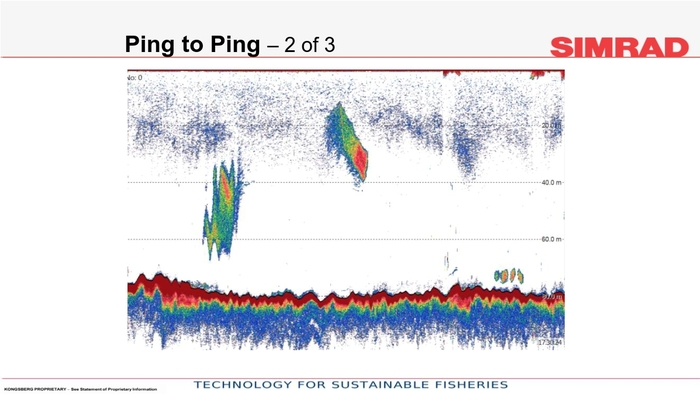

Трансивер общего назначения - GPT

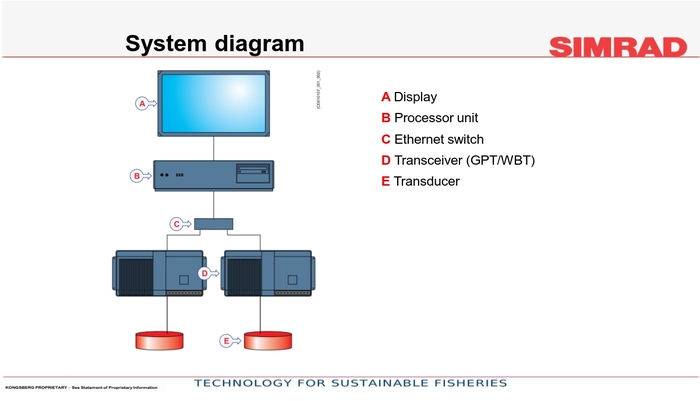

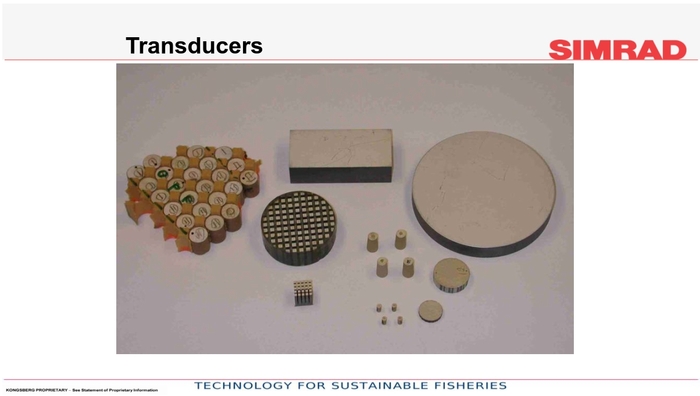

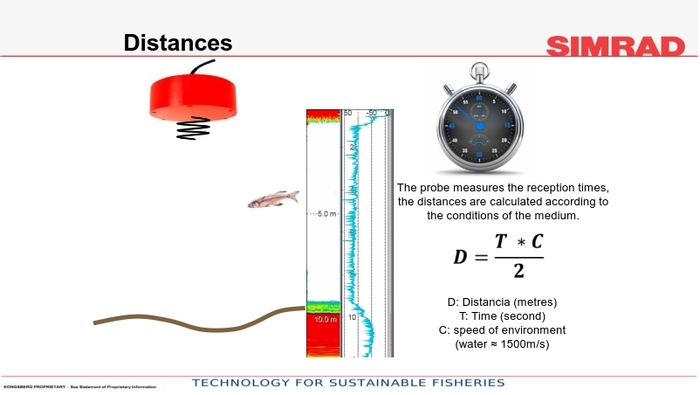

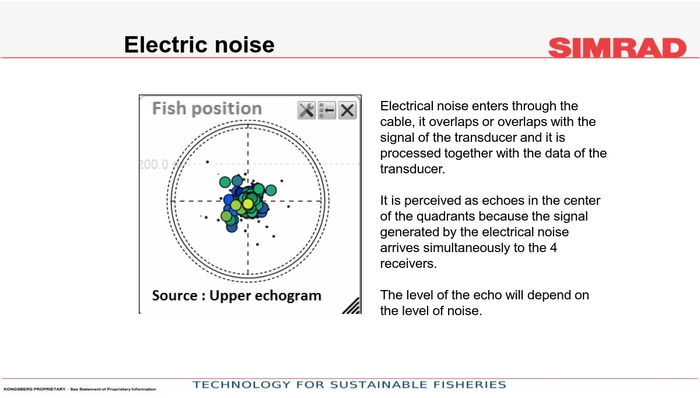

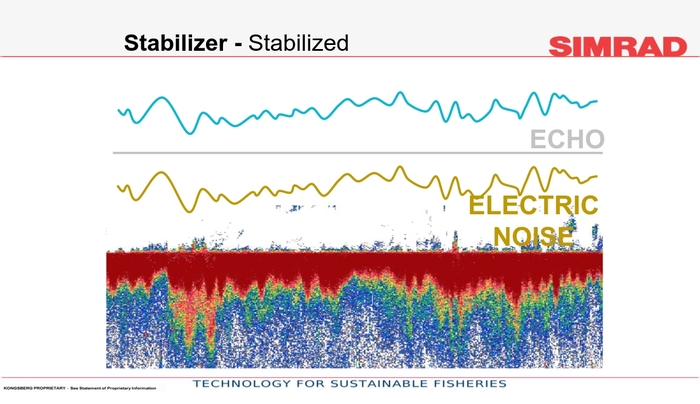

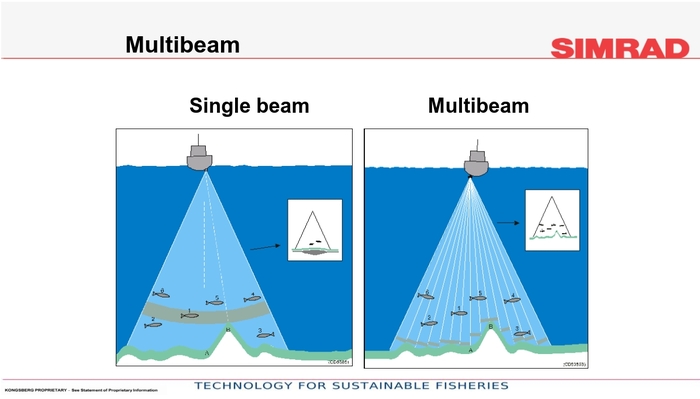

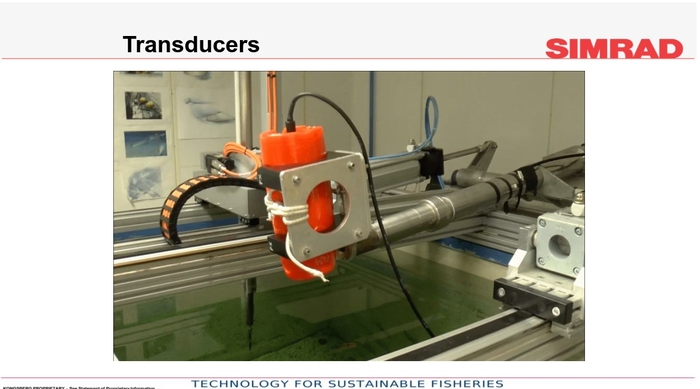

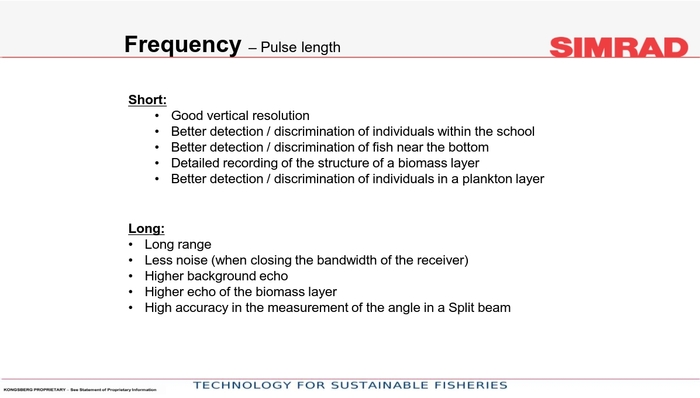

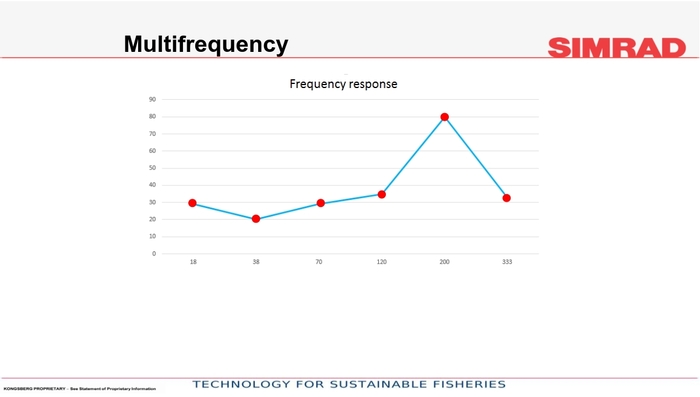

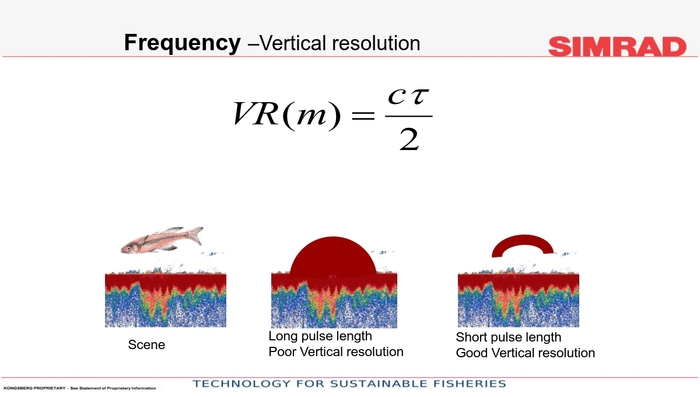

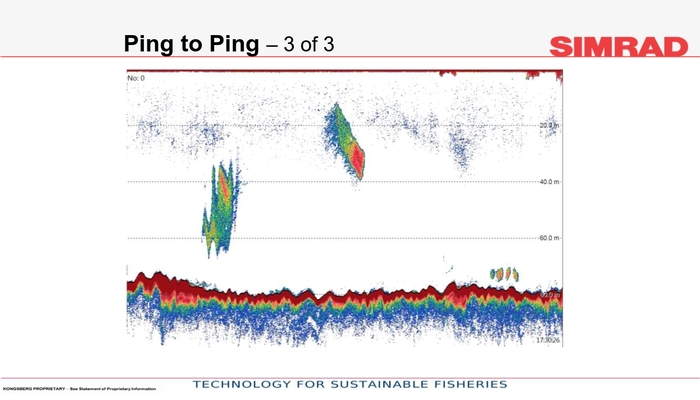

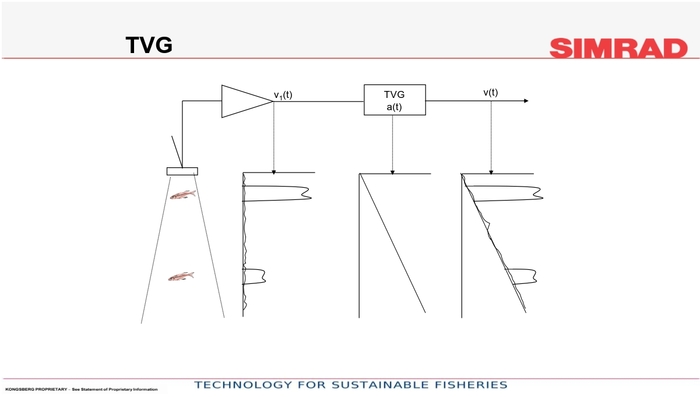

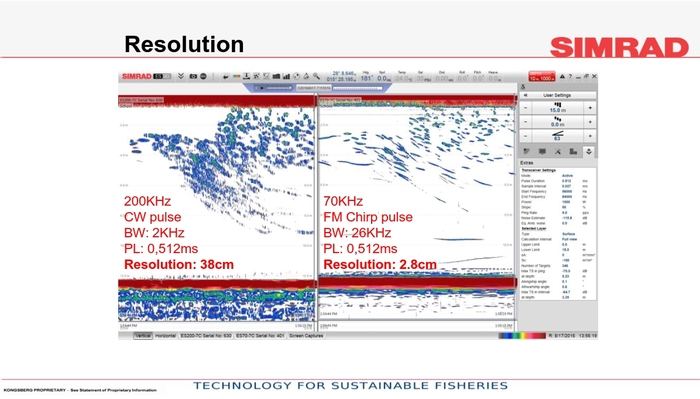

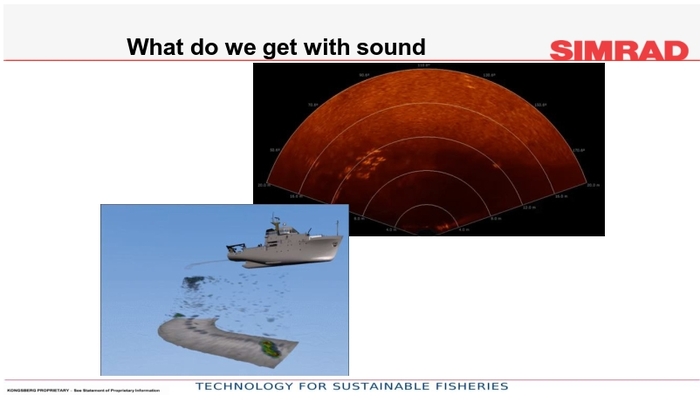

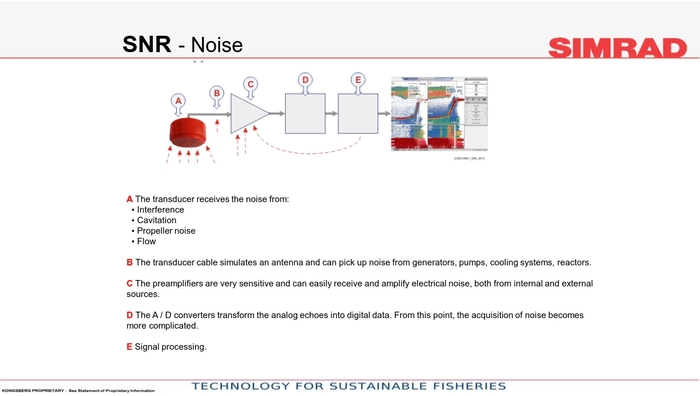

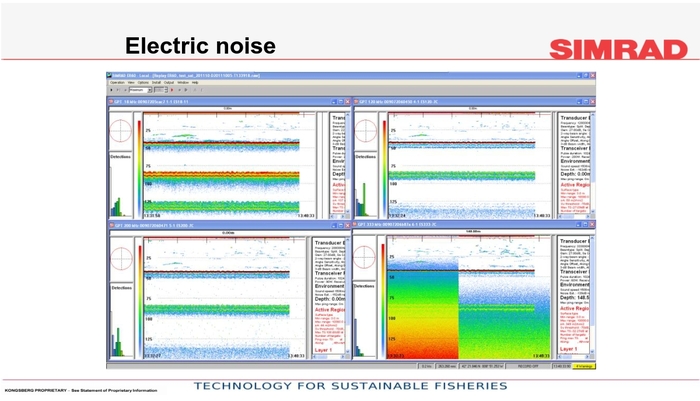

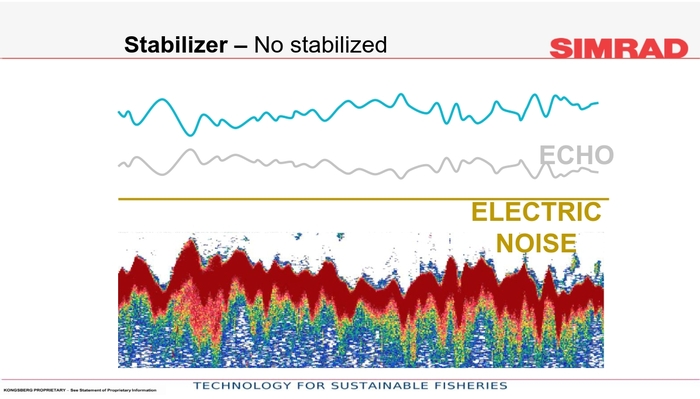

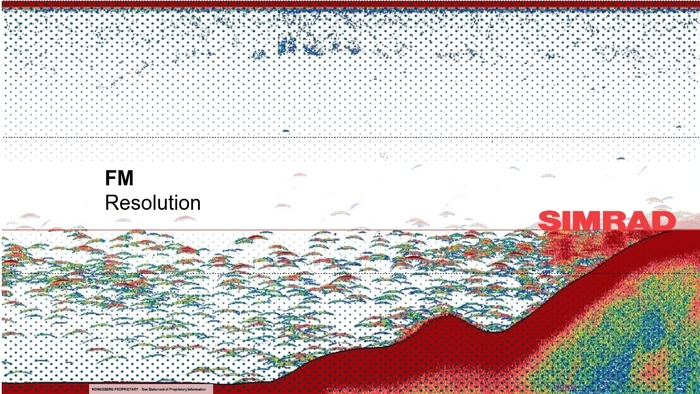

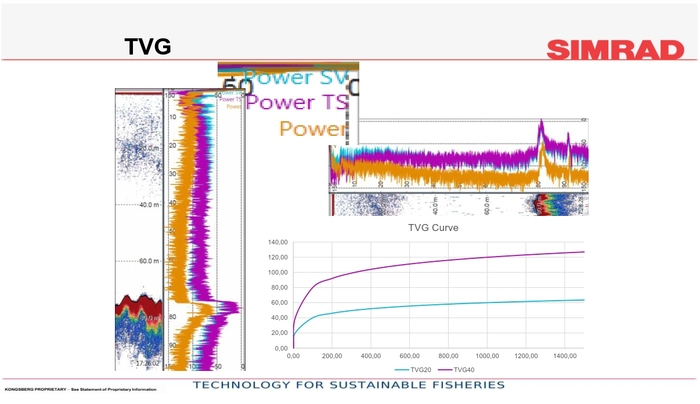

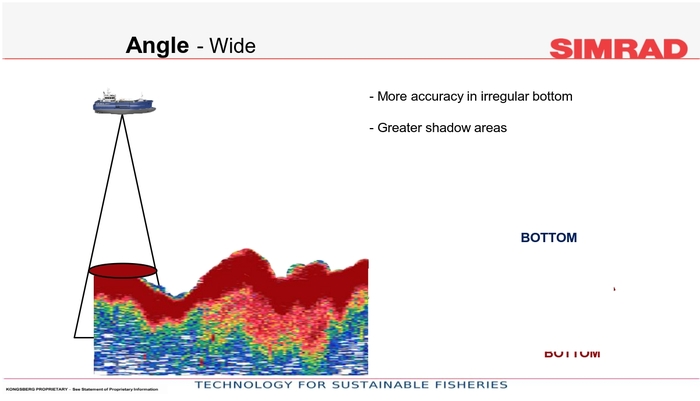

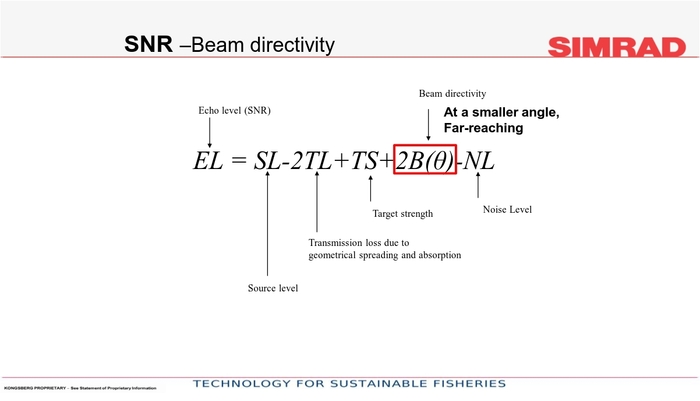

Трансивер GPT - это небольшой многофункциональный блок, устанавливаемый на борту судна. Работает он в системе эхолота Simrad ES60 или ES70. Обычно он устанавливается поблизости от гидроакустического преобразователя для минимизации наводок электрических помех на кабель гидроакустического преобразователя. Может быть в четырёх конфигурациях.
Передняя часть корпуса устройства.

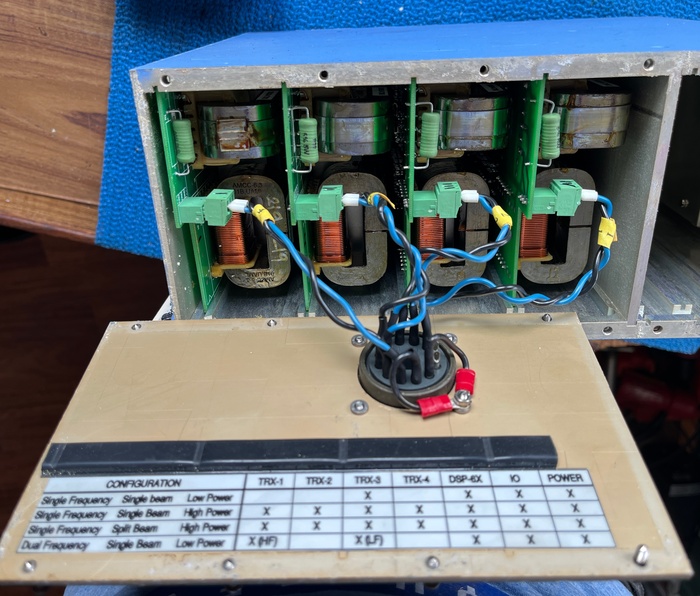

Так как данный трансивер сплитовый, в нём установлены 4 одинаковые платы TRX

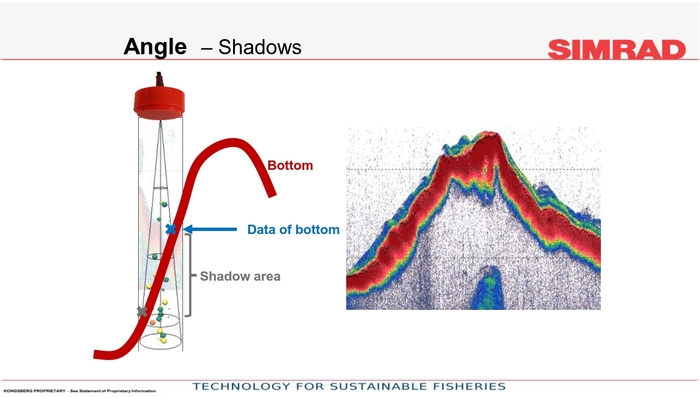

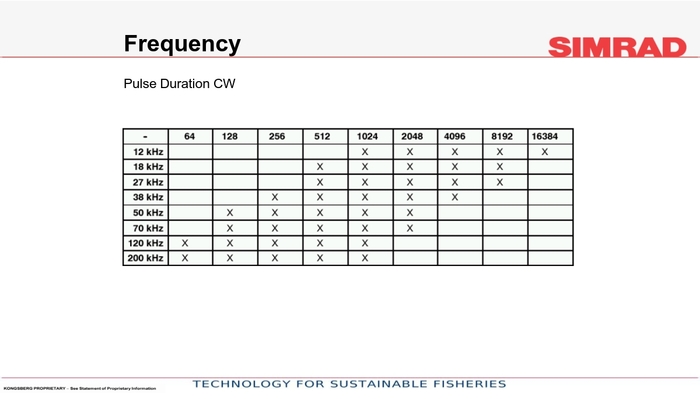

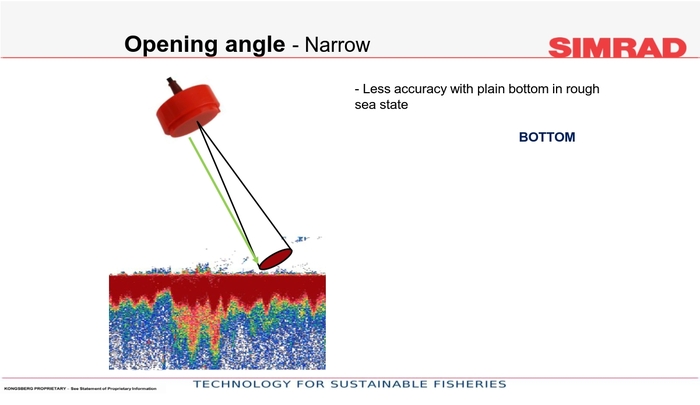

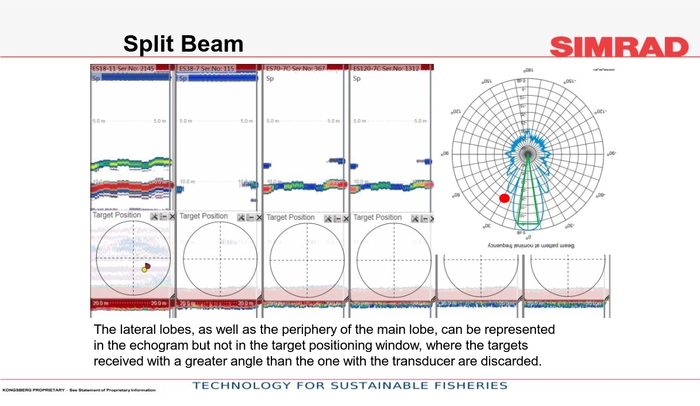

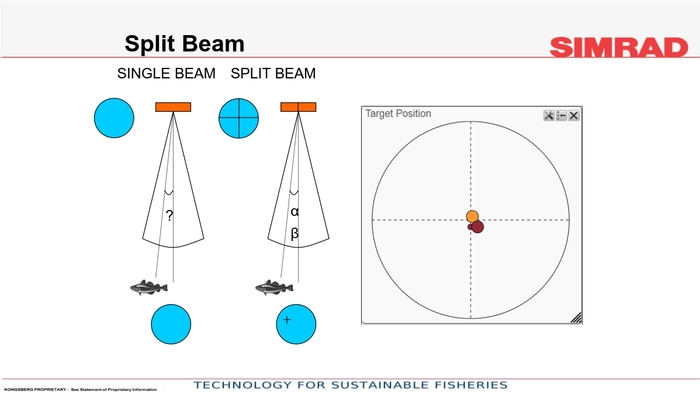

Данный трансивер является одночастотным 38 кГц с расщеплённым лучом и содержит четыре платы трансиверов.

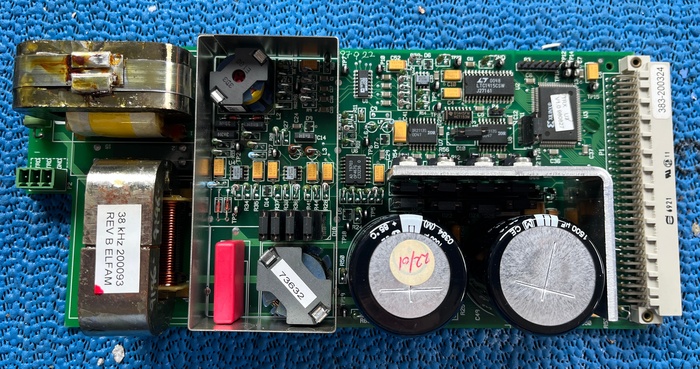

Вид сверху на плату TRX. Частота рабочая 38 кГц

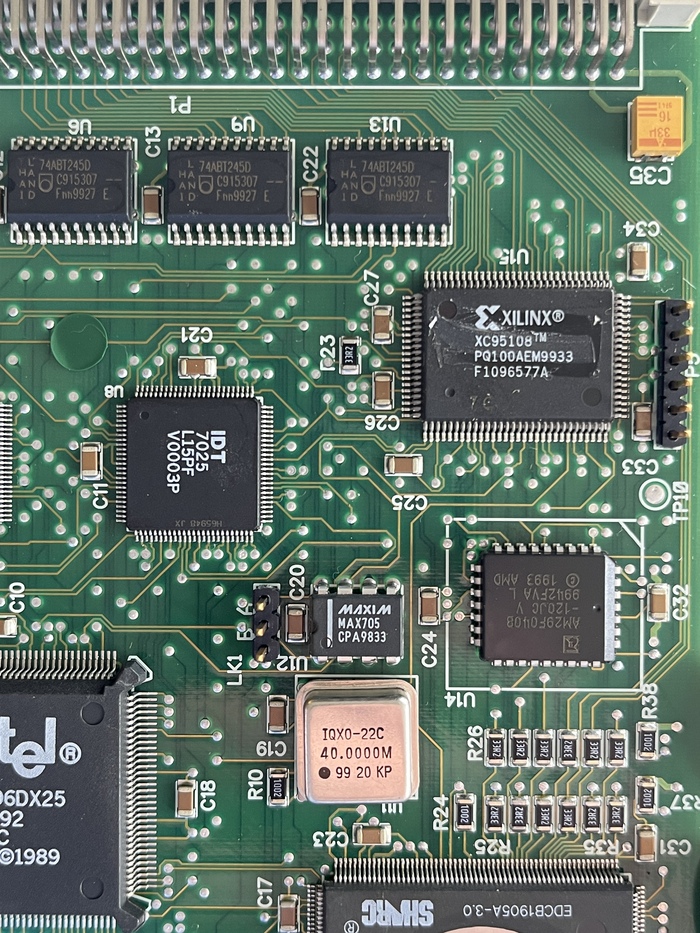

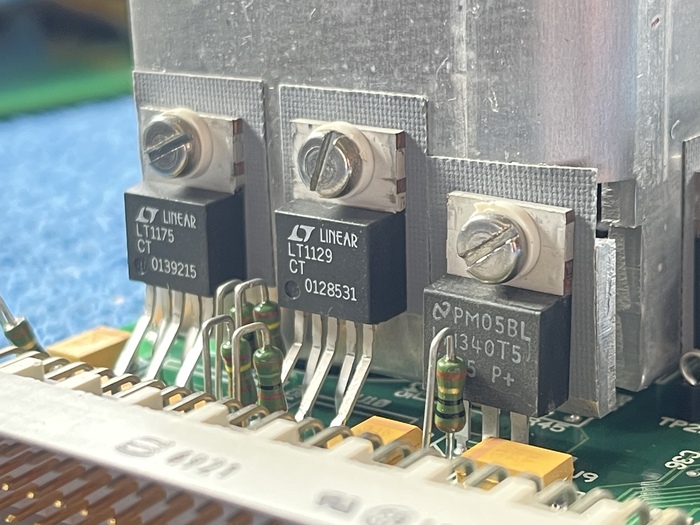

Множество полупроводников фирмы Linear

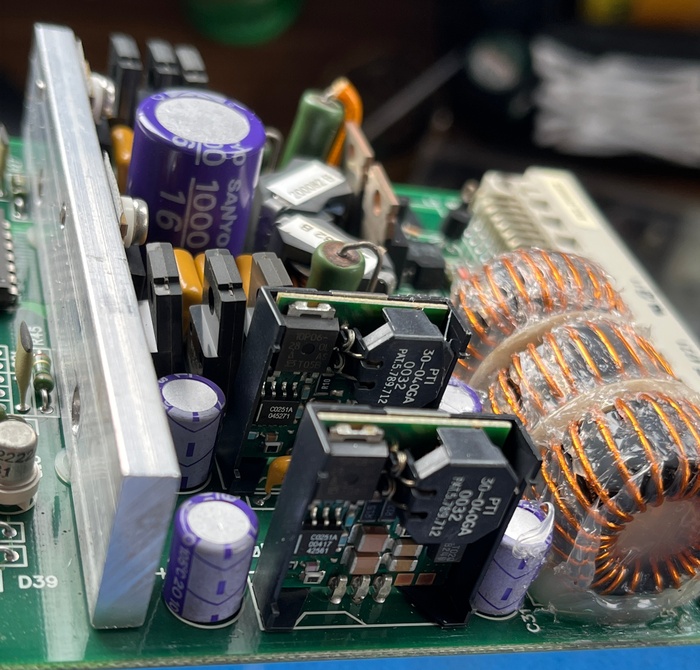

На плате присутствуют две катушки индуктивности с мощными магнитопроводами.

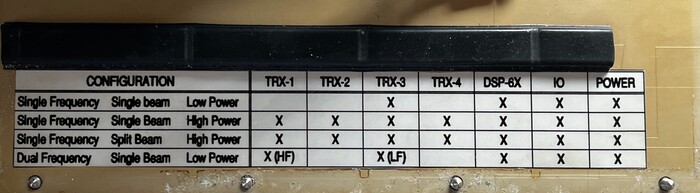

Таблица возможных конфигураций прибора.
DSP-6X связь с ЭВМ
Линия связи Ethernet соединяет GPT с процессорным блоком управления: TP (витая пара) или AUI (интерфейс подключения блока).

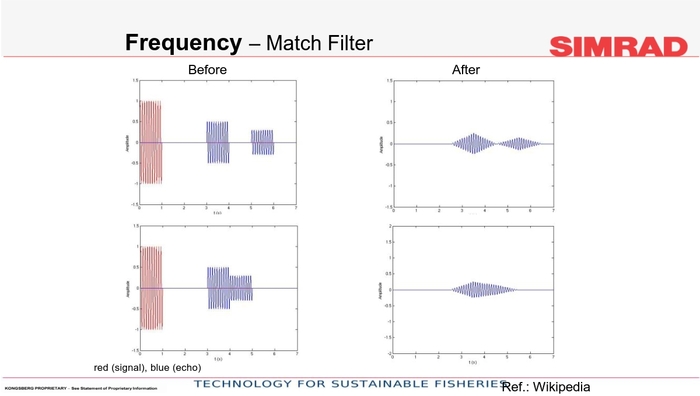

Трансиверные команды передаются из процессорного блока управления к GPT, а данные приёмника передаются в обратном направлении. Процессор сигналов DSP управляет связью Ethernet и цифровой фильтрацией принятых сигналов.

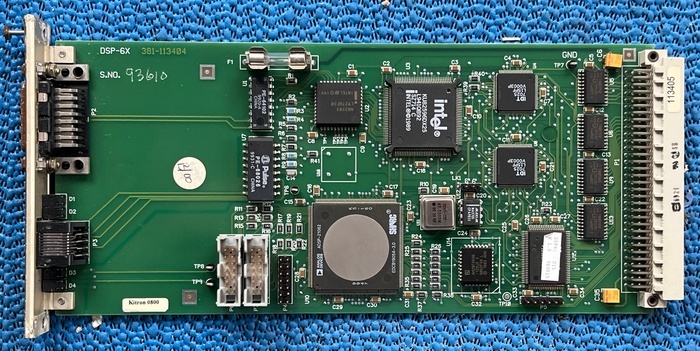

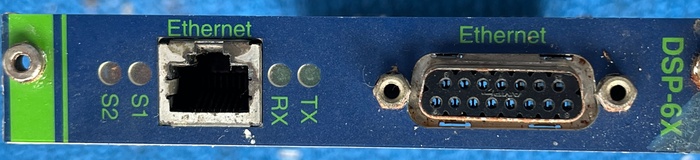

Плата DSP содержит интерфейс Ethernet и четыре индикатора. Индикатор RX загорается каждый раз, при приеме блока данных интерфейса Ethernet, а индикатор TX загорается каждый раз при передаче блока данных. Индикаторы S1 и S2 используются для индикации ошибок.
DSP-6X вид сверху.
Управление Xilinx

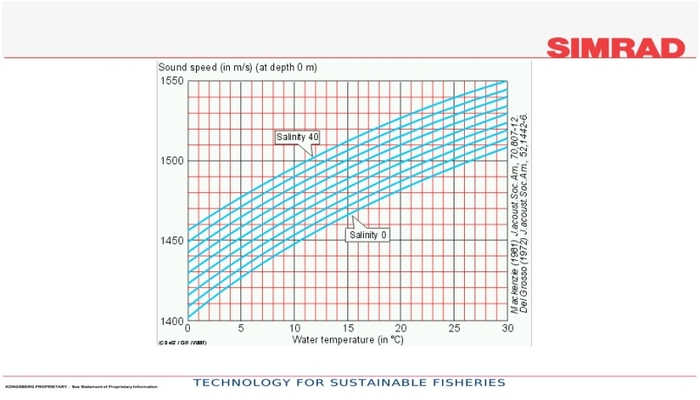

Плата ввода/вывода IO содержит аналоговые входы для датчика волнения моря, температурного датчика, цифровых сигналов синхронизации с внешним оборудованием и для цифровых входных сигналов дистанционного включения

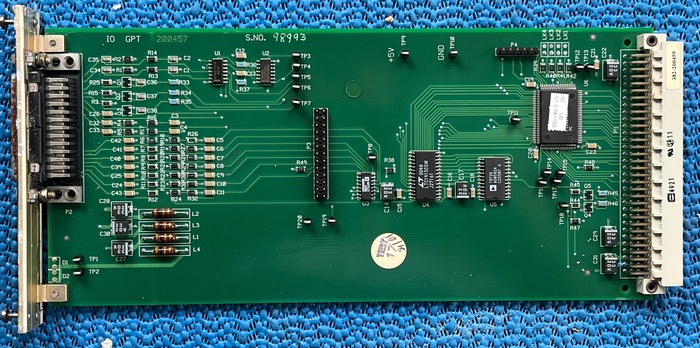

Плата IO подключение датчиков: температура, волнение моря. кнопка удаленной перезагрузки.

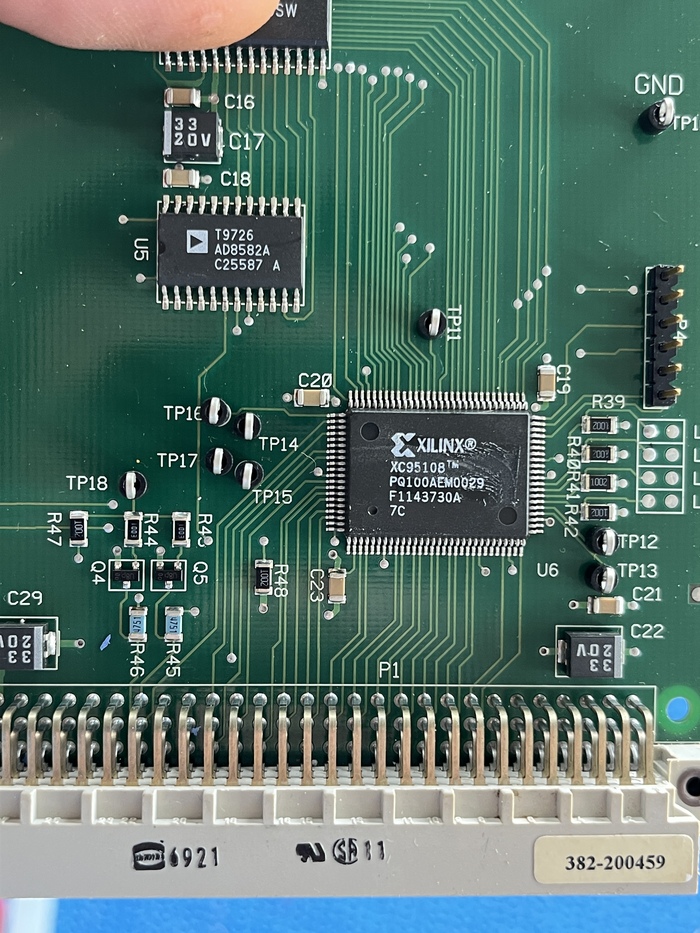

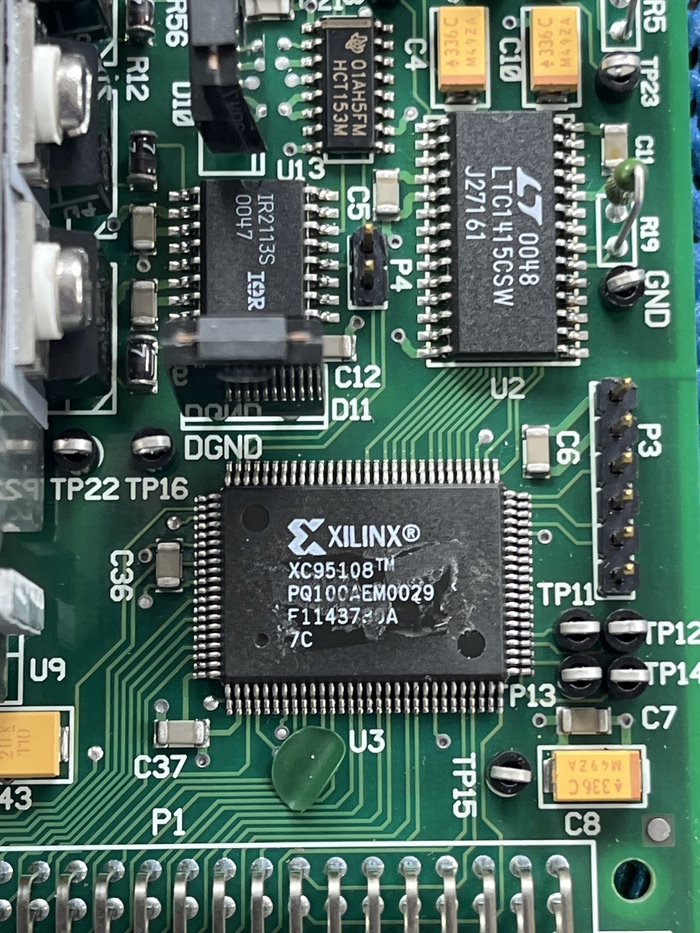

Xilinx и тут.

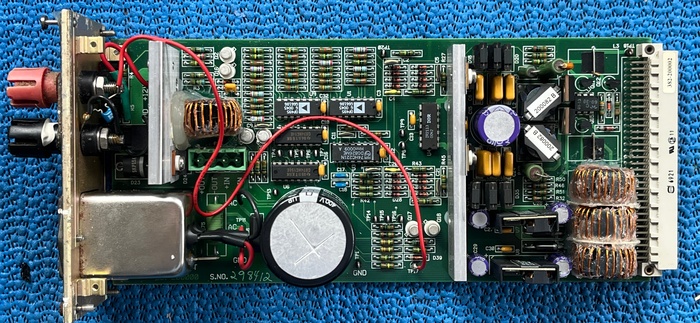

Передняя панель платы питания.

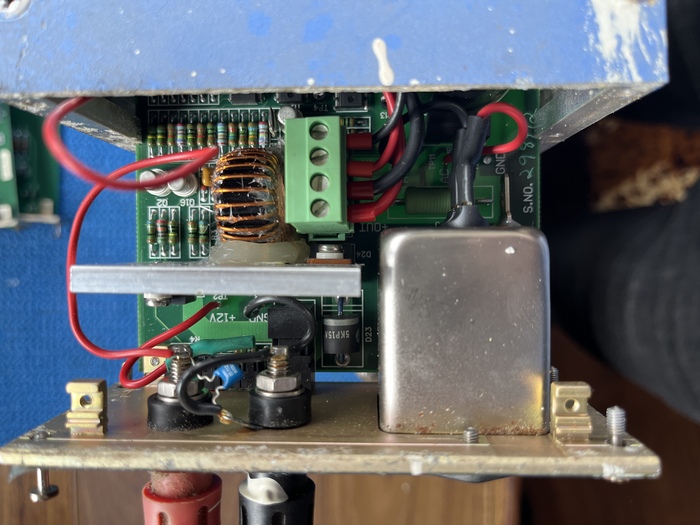

Трансивер GPT работает при напряжении источника переменного тока в диапазоне от 115 до 230В. Включение/выключение трансивера осуществляется дистанционно. Основной разъём содержит два плавких предохранителя на 2 А. Можно использовать стандартные предохранители. Плата питания формирует необходимое для работы напряжение +12Вв DС из входного переменного напряжения 115-230В AC, поступающее через разъём, установленный на фронтальной части блока. Все прочие уровни напряжения внутри GPT формируются из этого напряжения. Следовательно, электропитание трансивера GPT может осуществляться от аккумулятора 12В. При использовании аккумулятора, трансивер может работать в режиме UPS (бесперебойный источник электропитания), позволяющим работать при отключении основного питания от сети переменного тока 115-230В АС. Трансивер можно использовать также как 7А-зарядное устройство. На входе источника питания 12В DС установлен предохранитель на 10А. Можно использовать стандартный предохранитель. Три красные индикатора на передней панели источника питания указывают на то, что напряжение +5В поступает к процессору и ±12В к приёмнику. Плата питания содержит два независимых источника питания для зарядки высоковольтных конденсаторов передатчика. Индикатор HV1 (зелёный)светится, когда заряжаются конденсаторы 3 и 4 канала TRX, а индикатор HV2 (зелёный) светится, когда заряжаются конденсаторы
Плата питания, во время извлечения необходимо отключить разъем.
