Попытка в БПЛА дендро-фекальным методом конструирования
Давным-давно, в далеком-далеком провинциальном городишке я загорелся идеей построить радиоуправляемый самолет, но увы у малолетнего пиздюка обычного школьника денег не особо есть, но годы идут и вот за плечами универ, армия а идея так и осталась жива, благо прогресс как и годы не стоит на месте и получить нужные запчасти при наличии денег не составляет труда. На рынке уже давно появилось много плат для стабилизации самолетов в полете и даже полетных контроллеров с помощью которых авиамодель можно превратить в подобие БПЛА. Ну что-ж, дело остается за малым - построить чего-нибудь летающее.
С помощью говна и палок пенопласта, клея, скотча, полетного контроллера Pixhawk и необходимой электроники была построена первая версия самолета, которая, таки, неплохо полетела:
Дело сделано, я счастлив, но что-то мешает мне спать... Качество исполнения авиамодели(если это можно так назвать), да...
После недели ночных кошмаров было решено - сделать что-нибудь получше. Затариваюсь:
- лист экструдированного пенопласта 1000х500х50 мм
- клей типа Титан
- трубы алюминиевые 8мм и 6мм
- некоторое количество терпения, чтобы не забить

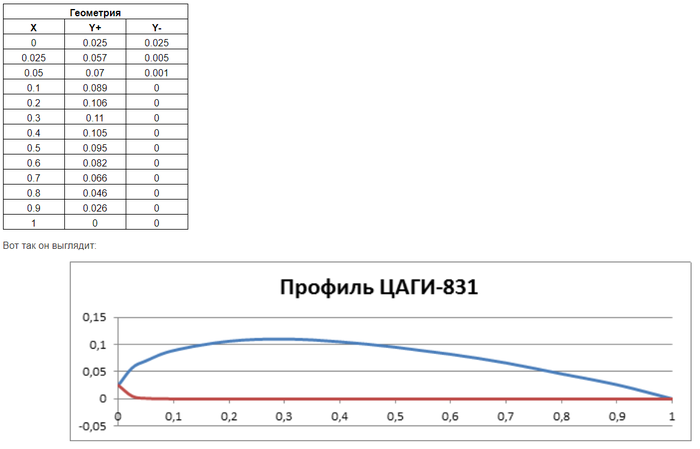

Для начала, покурив форумы выбрал более подходящий профиль крыла(не нарисованный мною на угад от руки), выбор пал на ЦАГИ-831:

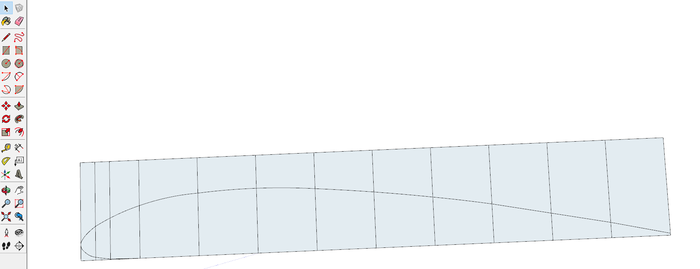

Потом накидал его модельку в 3д:

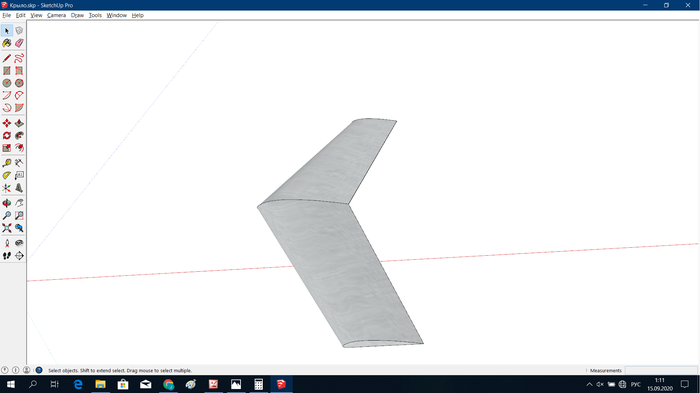

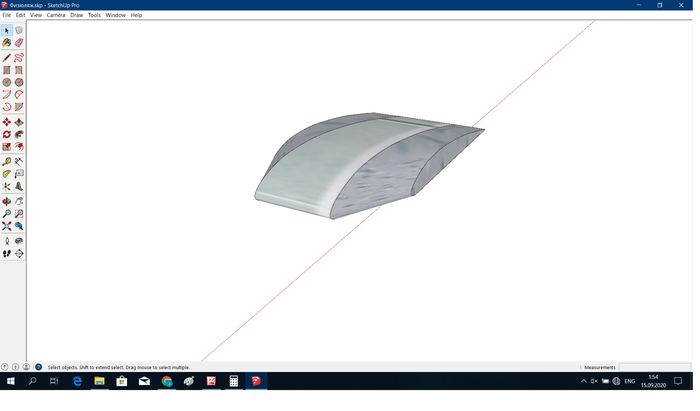

По модельке профиля отрисовал консоли и фюзеляж:

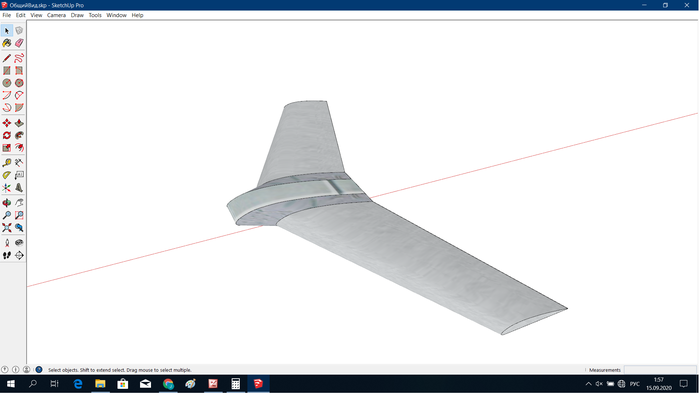

Итого получилась такая фигня:
Ну что-ж, пора идти в гараж и рукожопить. По моделькам сделал шаблоны нервюр нужного масштаба из бумаги, потом вырезал их из тонкого ДВП. Расчертил лист пенопласта, нарезал две консоли крыла, три куска фюзеляжа. С помощью резака из трех досок, нихромовой нити и трансформатора на 12В по шаблонам вырезал части будущего летающего крыла:

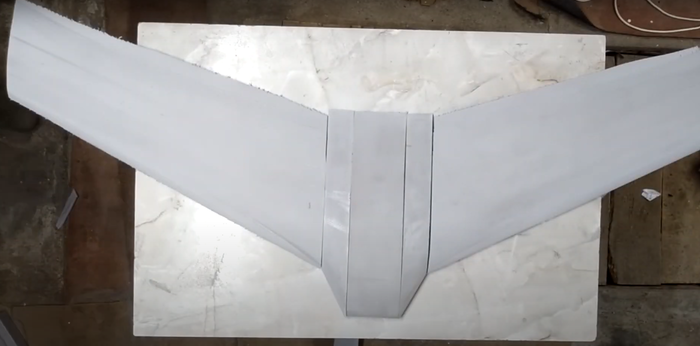

Потом, подогнав все части надежно как уж получилось склеил их клеем, результат на фото:
На данный момент это все что успел сделать, дальше планирую нарисовать модель рамы, которая будет вклеена в фюзеляж, в ней будет размещена вся электроника, проложен каркас из алюминиевых труб(самолет будет разборный), рама будет печататься на 3д принтере COPETом, также напечатаю посадочные места под сервоприводы.
Если интересно, есть видео процесса изготовления пенопластовой тушки:
Спасибо за внимание, по мере доработок по ЛК, буду выкладывать посты, если конечно это кому-нибудь интересно...
