Около двадцати дней назад я открыл бесплатный доступ к своему сервису по онлайн-проектированию лестниц Afina Scala и благодаря пикабу получил первых пользователей. За это время там зарегистрировалось порядка 250 человек. Анализируя поведение, понял, что разобраться смогли не все, поэтому решил написать небольшую статью где расмотрим, как рассчитать лестницу с площадкой на ломаных косоурах из листового металла

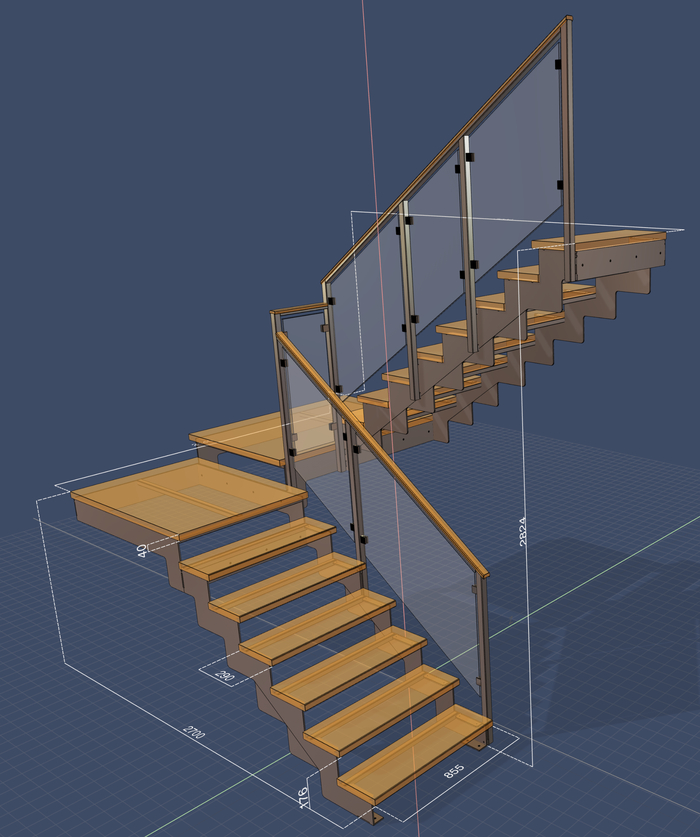

Что мы получим в итоге:

• готовую 3D-модель;

• технические характеристики конструкции;

• детализированные чертежи, которые не требуют доработки и сразу готовы к производству.

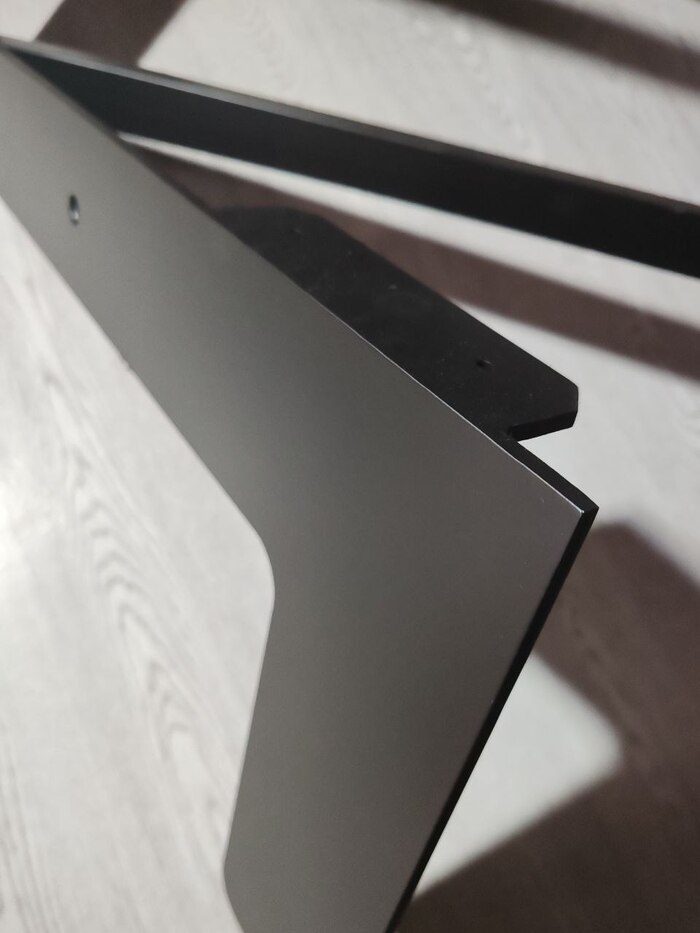

Все основные элементы соединяются между собой по принципу «шип-паз», что обеспечивает надежность и простоту сборки.

Всегда начинайте с помещения

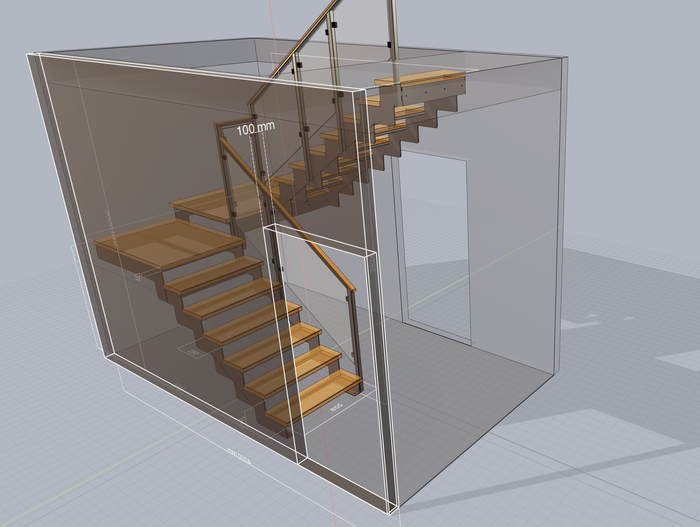

Построение виртуальной комнаты — крайне полезный этап. Вы сможете наглядно оценить расстояния до дверных проемов, окон и стен, а с помощью встроенных инструментов (например, «Рулетка» или «Селектор деталей») — измерить расстояния до перекрытия, стены или пола в любой произвольной точке.

Если у вас есть окно на уровне площадки, вы сразу увидите, куда будет приходиться площадка лестницы. Первый вариант лестницы Afina Scala рассчитет автоматически, исходя из параметров вашего помещения.

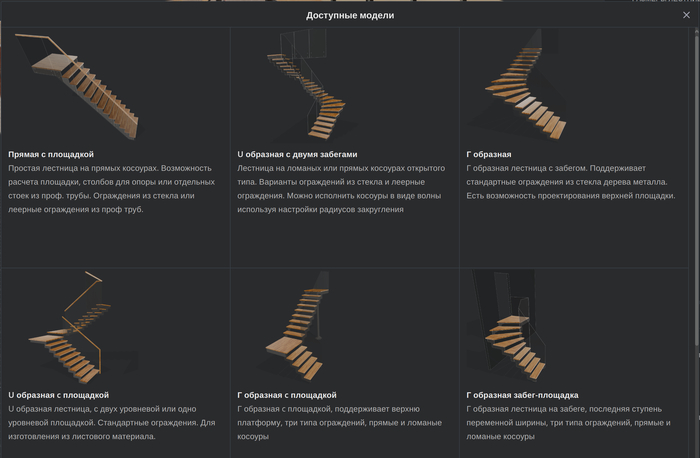

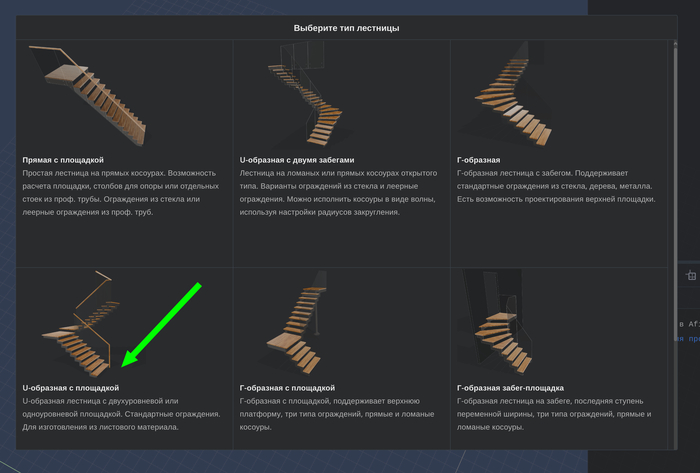

Для старта нам необходимо выбрать тип лестницы, это можно сделать сразу или в меню File->Новый проект

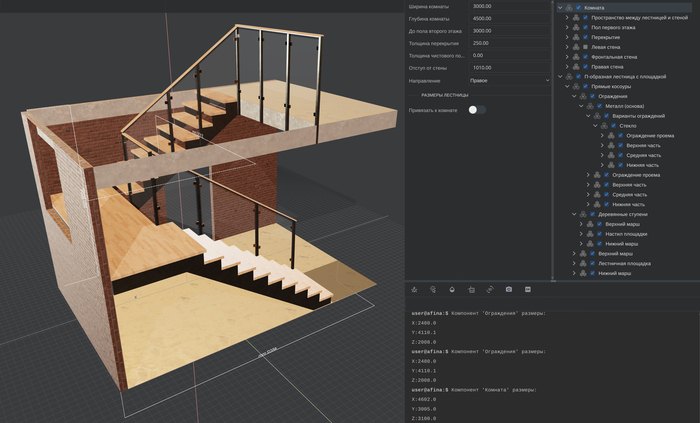

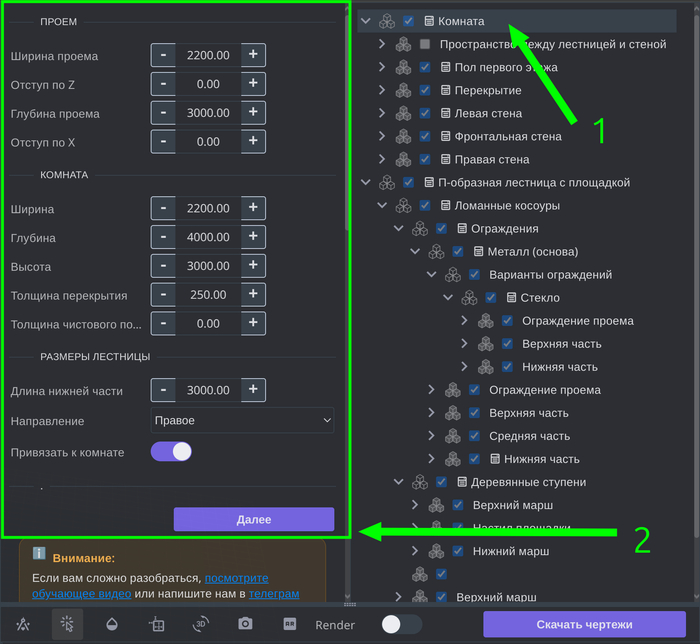

В дереве компонентов выберите «Комната» — в меню отобразятся ее настройки

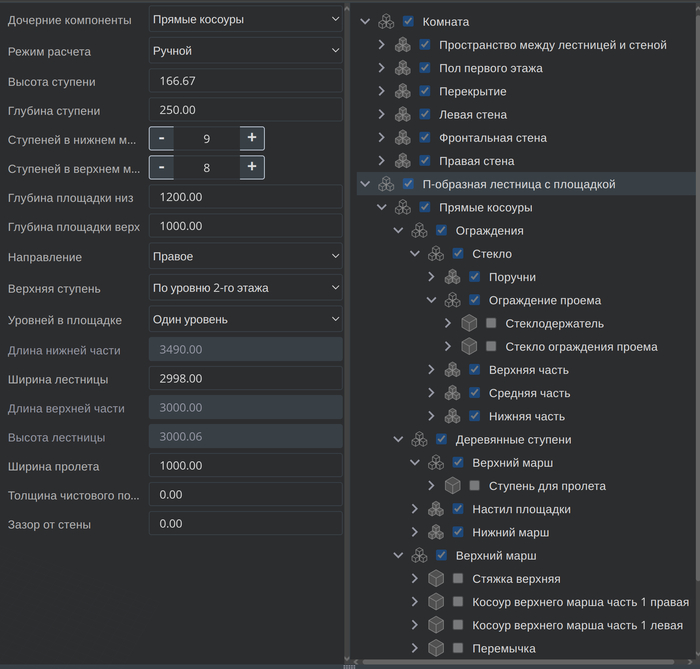

Все параметры задаются в миллиметрах и разделены на секции:

Секция «Проем» — задает расположение и габариты проема перекрытия.

Секция «Комната» — определяет общий внутренний габарит помещения, а также толщину перекрытия и чистового пола.

Секция «Размеры лестницы» — задает размер нижнего марша (желаемую величину, за которую Afina Scala постарается не выходить), направление, а также триггер привязки к комнате. Он управляет поведением лестницы:

• Если триггер включен, конструкция рассчитывается автоматически, исходя из параметров помещения. Это ограничивает возможности ручной настройки, но обычно проще донастроить уже рассчитанную лестницу, чем проектировать ее с нуля в ручном режиме.

• Если триггер выключен, лестница может принимать любые произвольные размеры. В этом случае параметры задаются непосредственно в компоненте «П-образная лестница с площадкой».

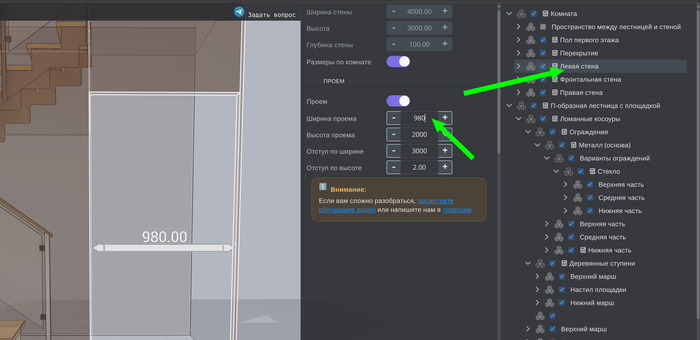

Проемы

Для настройки дверных или оконных проемов нажмите в дереве компонентов на необходимую стену (например, «Левая стена») и укажите в меню слева характеристики проема: его размеры и расположение. Если в стене нет проема, отключите соответствующий триггер «Проем».

Длина верхнего марша

Длина верхнего марша будет равна размеру проема перекрытия, а ширина маршей автоматически подбирается по ширине проема и выбранному варианту ограждения. Зазоры от стен по металлу будут установлены в 10 мм. Как изменить эти настройки, мы рассмотрим позже.

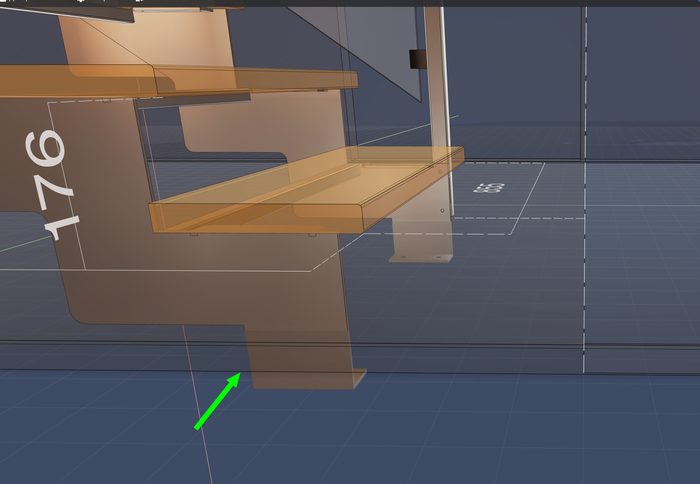

Обратите внимание на параметр «Толщина чистового пола». Он используется, когда лестницу необходимо установить на строительный (черновой) пол, без финишного покрытия. В этом случае каркас лестницы будет рассчитан с учетом толщины будущего чистового пола.

Длина нижнего марша

Параметр «Длина нижней части» в компоненте «Комната» задает желаемый габарит по нижнему маршу и площадке. В автоматическом и полуавтоматическом режиме фактическая длина лестницы может оказаться меньше заданной — например, при нечетном количестве ступеней. В такой ситуации программа предупредит вас об этом.

Происходит это потому, что Afina Scala ограничивает минимальный и максимальный размер ступени (до 400 мм по высоте и до 500 мм по ширине), а также сохраняет одинаковые размеры ступеней по нижнему и верхнему маршу.

Размеры ступеней и полуавтоматический режим расчета

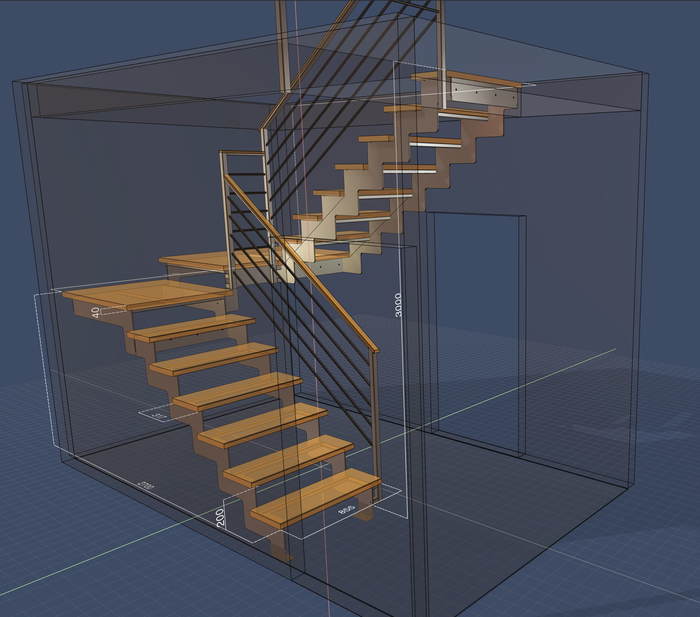

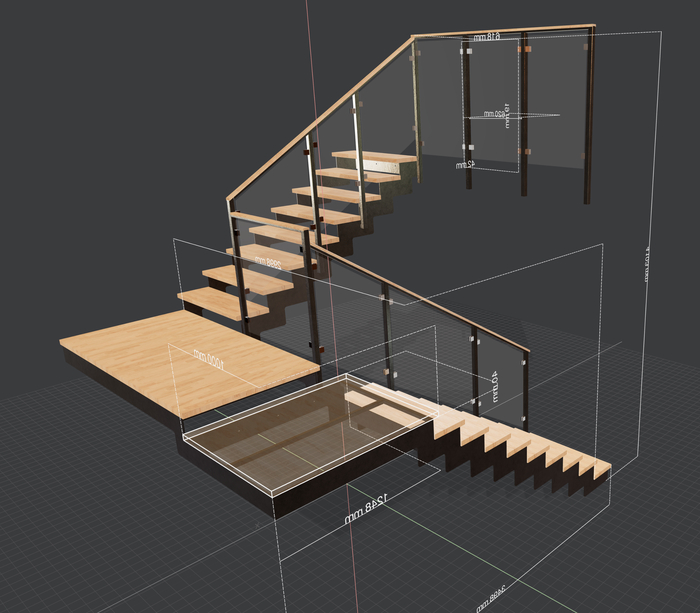

К этому моменту вы уже должны получить модель лестницы, которая вписана в вашу комнату. Сейчас мы находимся в автоматическом режиме расчета.

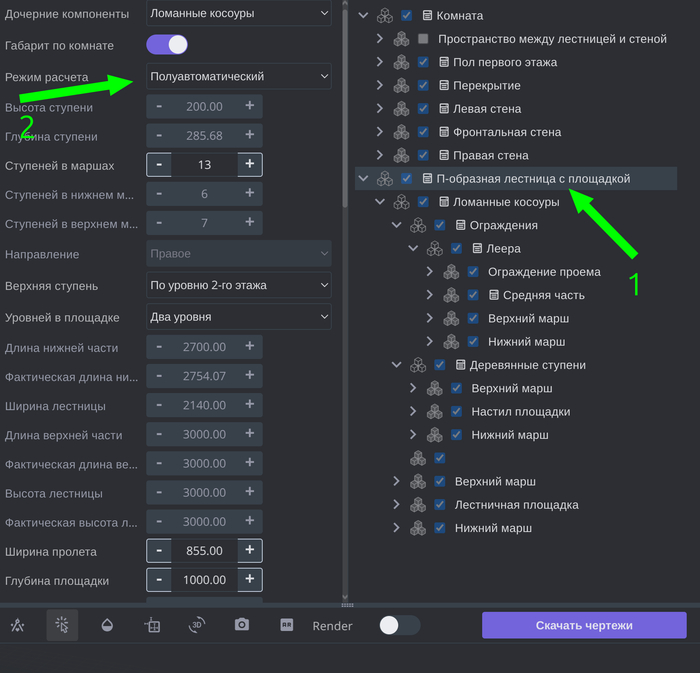

Для более детальной настройки лестницы выберите в дереве компонентов элемент «П-образная лестница с площадкой» и переключите режим расчета на полуавтоматический.

В этом режиме вы можете самостоятельно регулировать количество ступеней, при этом Afina Scala будет автоматически вписывать лестницу в заданный габарит.

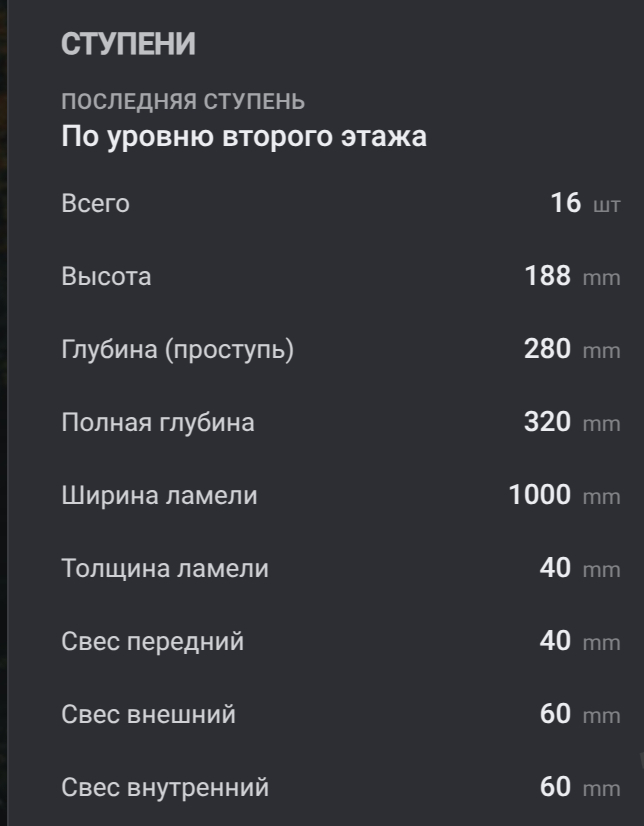

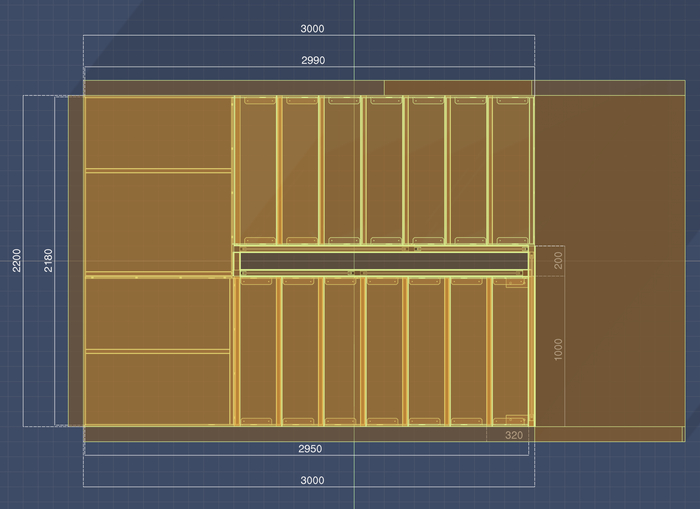

При изменении количества ступеней их глубина и высота автоматически пересчитываются и отображаются как в меню слева, так и на перспективном виде (или в проекциях).

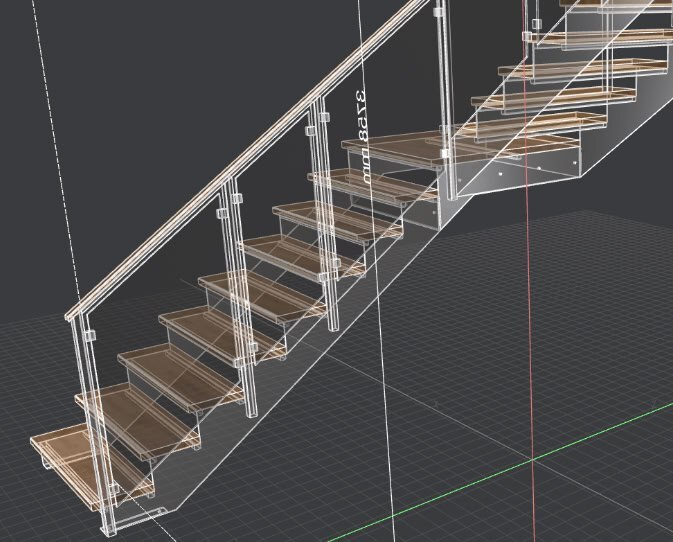

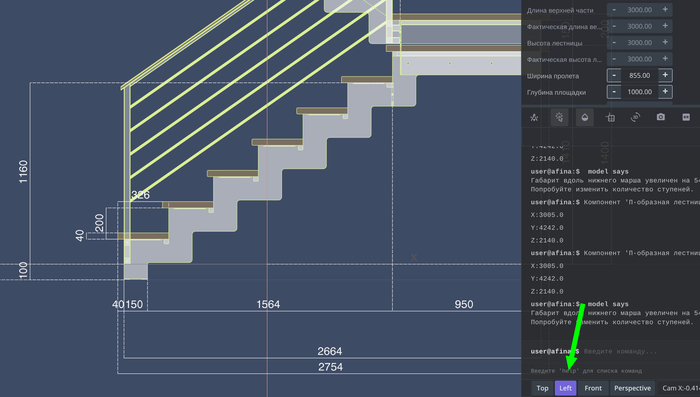

Переключение между видами осуществляется в нижнем правом углу экрана с помощью кнопок Top, Front, Left и Perspective.

Обратите внимание: Afina Scala выносит два размера на ось — полный размер с учетом ступеней и размер металлического каркаса.

Основные параметры лестницы

В автоматическом или полуавтоматическом режиме вы можете задать следующие параметры:

Компонент «П-образная лестница с площадкой»:

• Число ступеней (размеры будут подобраны автоматически)

• Ширина пролета (указывается полная ширина по ступени, не каркаса)

• Глубина площадки (по умолчанию равна ширине марша)

• Верхняя ступень: на уровне либо ниже второго этажа

• Количество уровней в площадке: 1 или 2

• Зазор от стены (если стены неровные или необходим технический зазор)

Компонент «Деревянные ступени»:

• Толщина ступени

• Свес

• Фаска

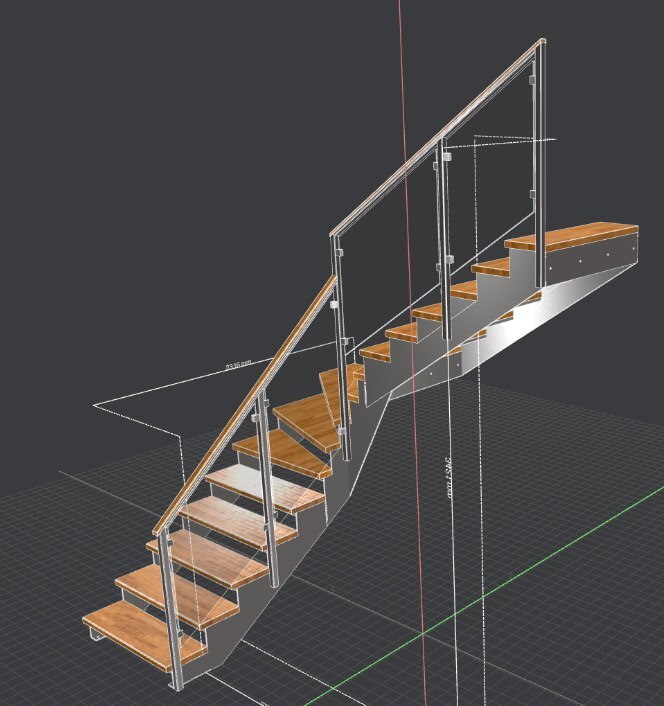

Компоненты «Ломаные косоуры» / «Прямые косоуры»:

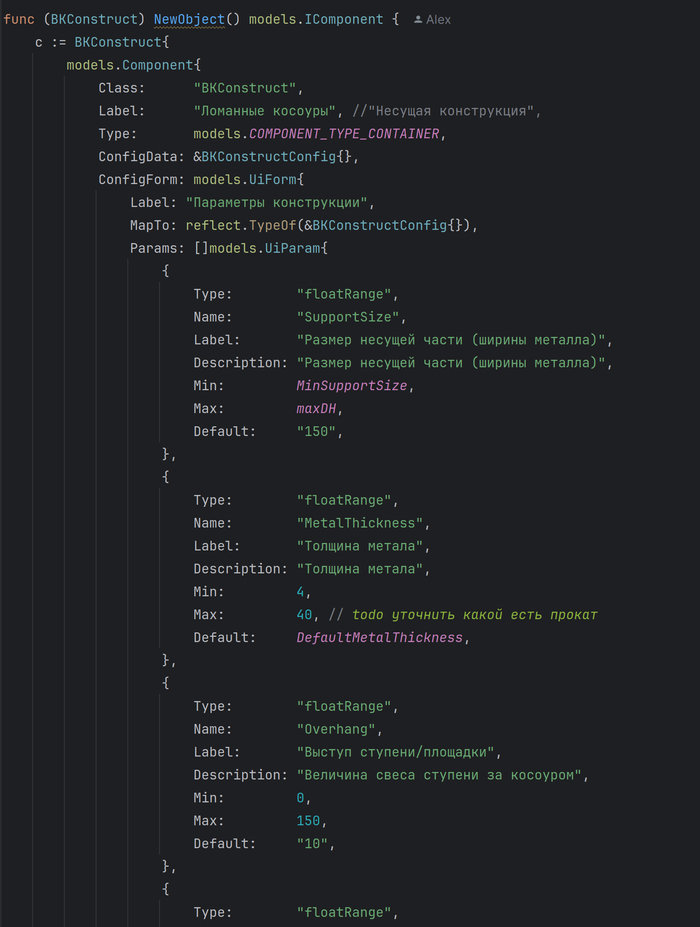

• Высота профиля металла (размер несущей части)

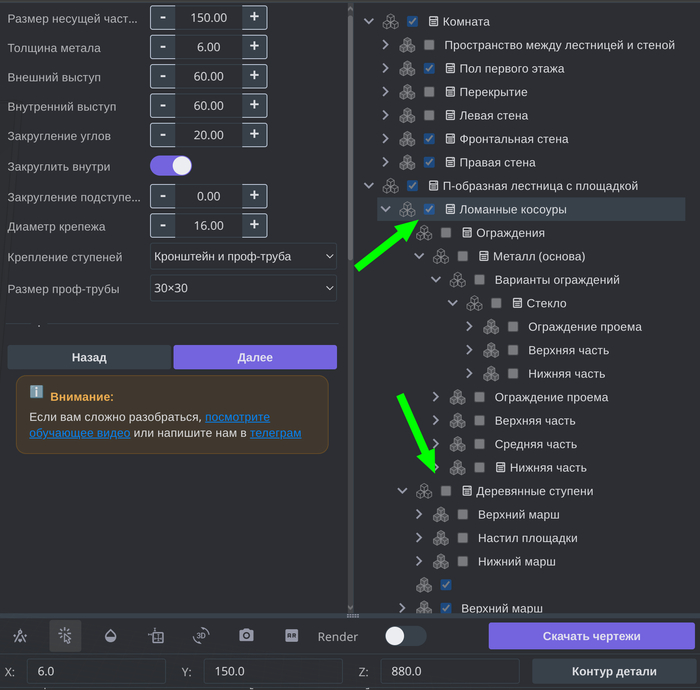

• Толщина металла (указывайте фактическую толщину листа, иначе соединения «шип-паз» не сойдутся)

• Внешний выступ (задает свес ступеней по внешнему контуру лестницы)

• Внутренний выступ

• Закругление углов (если хотите сделать лестницу в стиле «волна», поставьте побольше)

Дополнительные параметры:

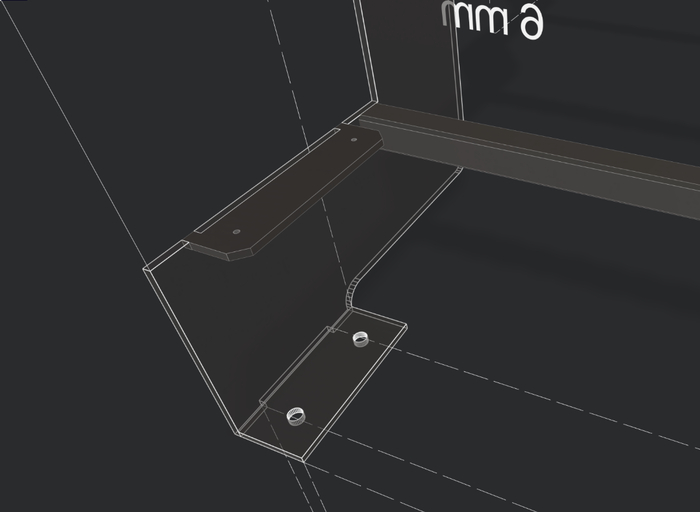

• Крепление ступеней (на уголки, трубы или кронштейны)

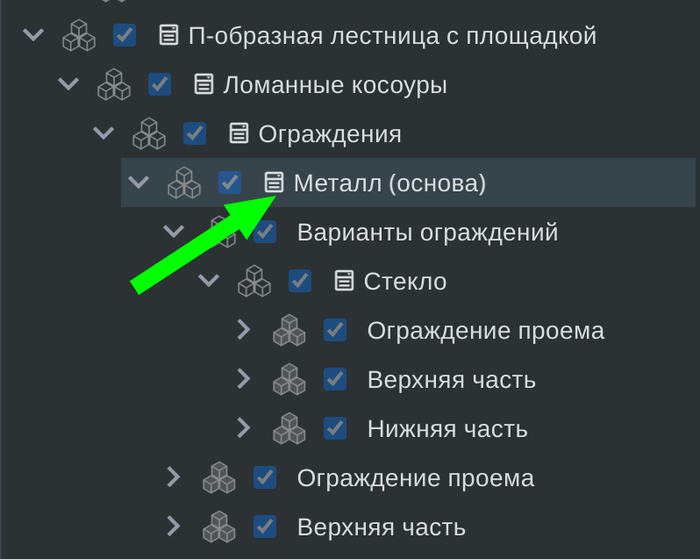

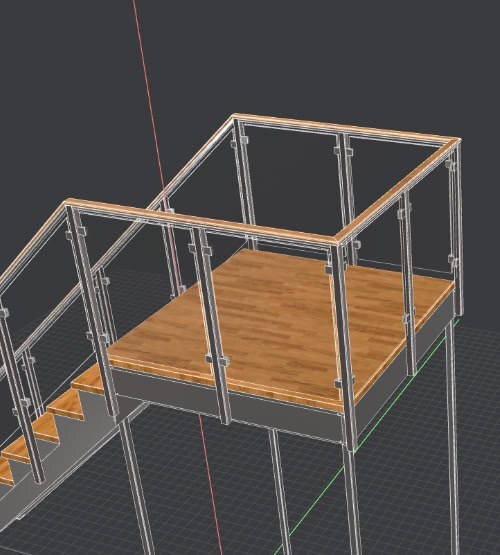

• Ограждения:
  Стеклянные
  Леера
  Балясины
  Стекло в металлических трубах

Это далеко не полный список настраиваемых параметров. Пощелкайте по компонентам, рядом с которыми расположена иконка в виде списка, — каждый такой компонент имеет свои настройки.

Обратите внимание: свес и толщину ступени вы найдете в компоненте «Деревянные ступени», а боковые выступы, толщину листа металла и форму косоуров — в компонентах «Ломаные косоуры» или «Прямые косоуры».

Чертежи

Очень часто достаточно изменить несколько базовых параметров, чтобы получить желаемый результат. Когда вы будете готовы, нажмите кнопку Скачать чертежи. Она расположена справа в панели инструментов, а также в меню File → Скачать чертежи.

Afina Scala сформирует архив, содержащий:

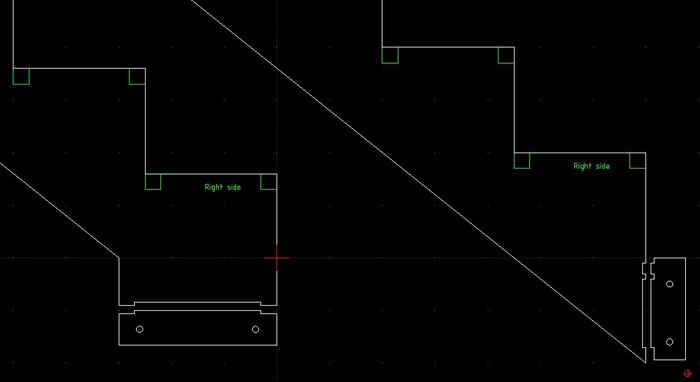

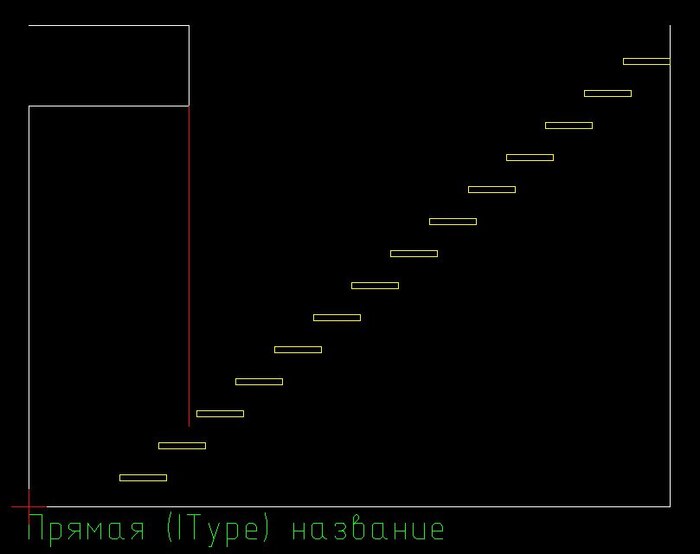

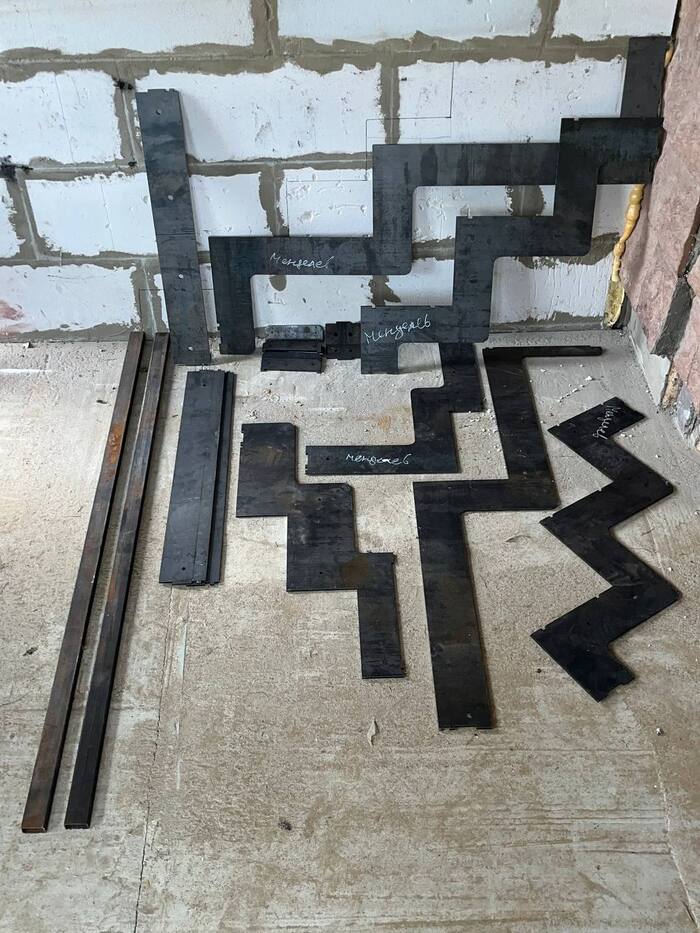

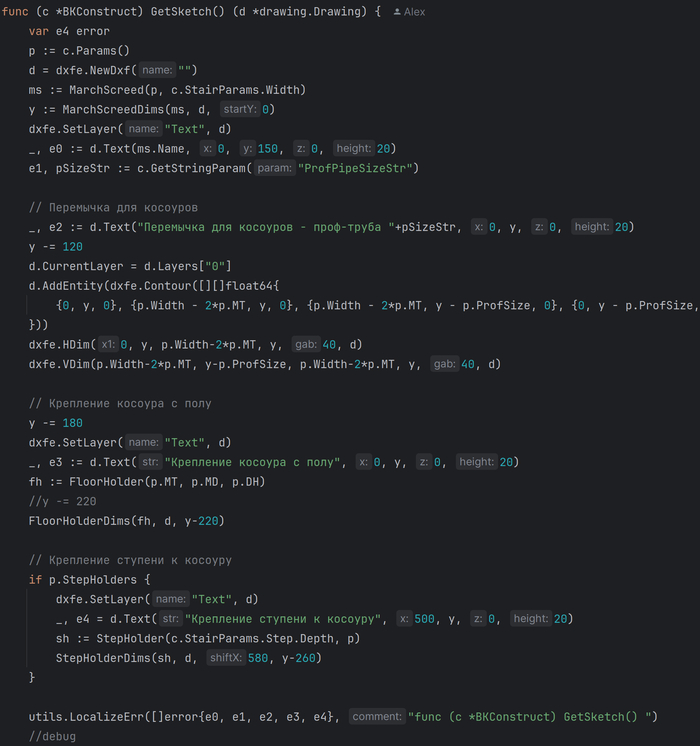

• DXF-файлы со всеми деталями для лазерной резки;

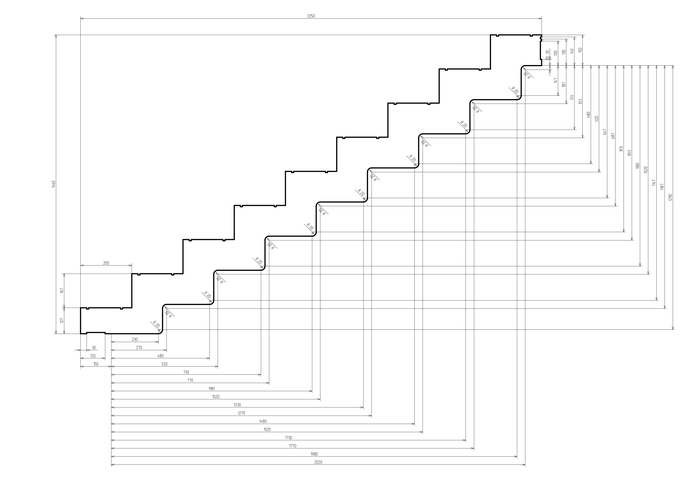

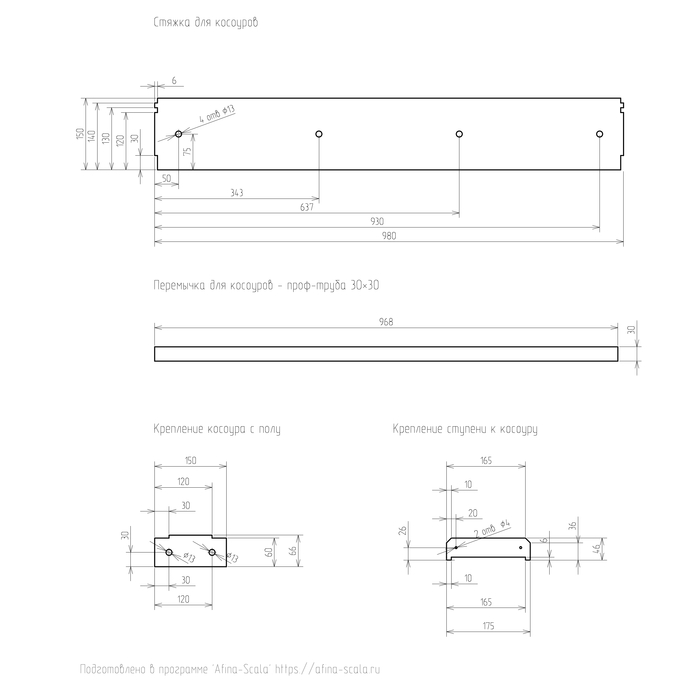

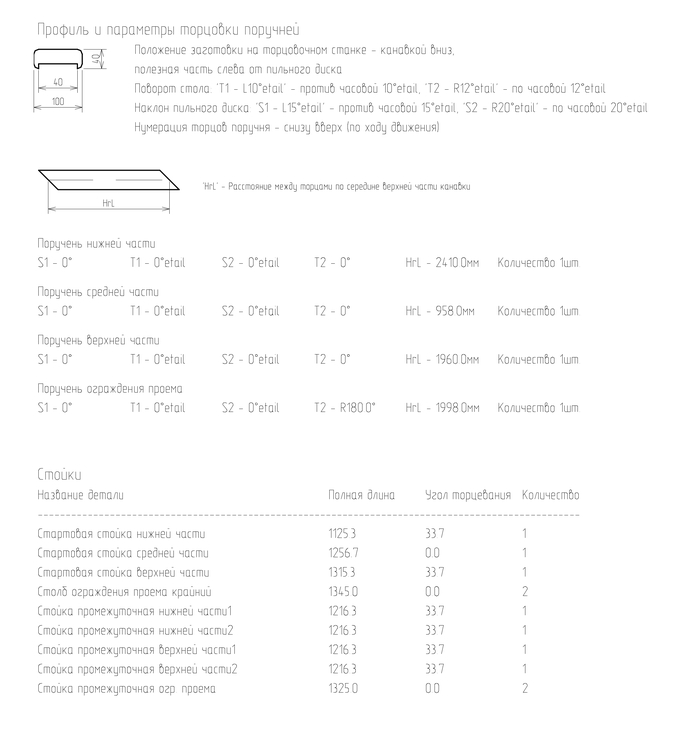

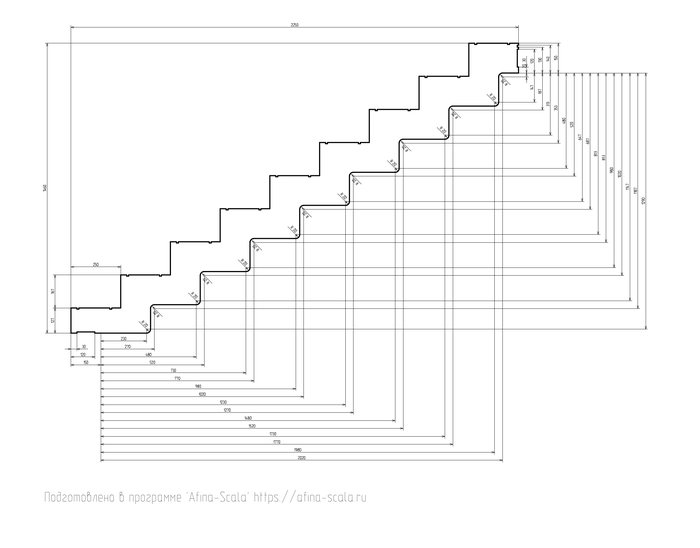

• PDF-файлы с контурами и размерами (пример ниже).

Панель инструментов

Давайте познакомимся с полезными инструментами Afina Scala, а в следующей статье разберем ручной режим расчета и подходы к проектированию.

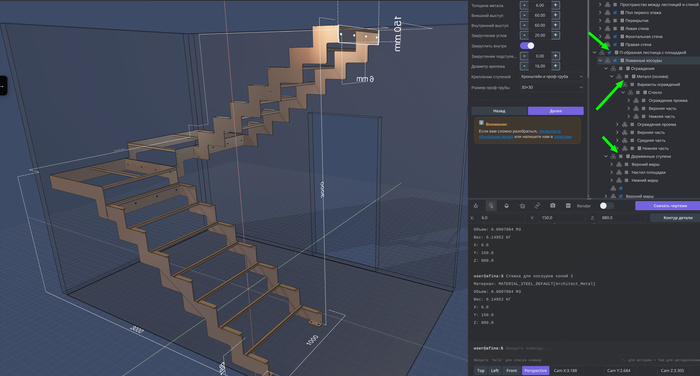

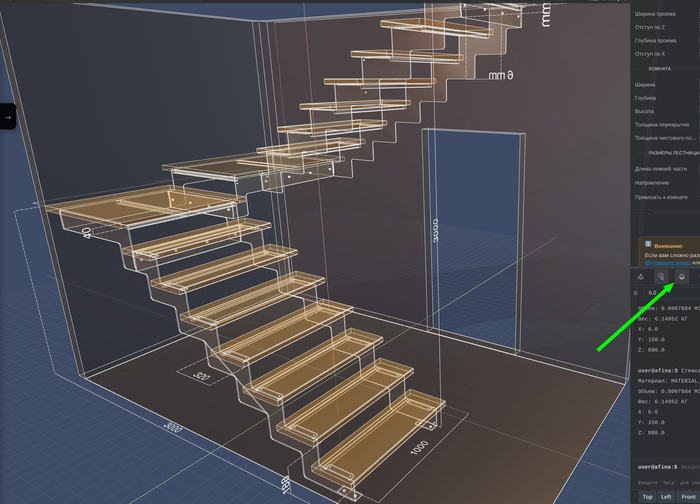

Бывает очень полезно временно отключить видимость определенных деталей, чтобы лучше рассмотреть другие. Для отключения деталей снимите отметку с чекбокса напротив компонента или детали в дереве.

Также для этих целей можно использовать режим полупрозрачности. Он включается пиктограммой «капелька» в меню инструментов. Режим доступен на всех проекциях и камерах. Посмотрите на изображения в галерее ниже.

Инструмент «Рулетка»

Рулетка позволяет измерять расстояния между двумя произвольными точками. При этом она автоматически отображает расстояния по проекциям на оси.

Для использования необходимо:

1. Нажать на иконку циркуля в панели инструментов.

2. Навести курсор мыши на произвольную точку на поверхности детали.

3. Зажать клавишу Ctrl на клавиатуре + левую кнопку мыши для установки точки отсчета.

4. Отпустить клавиши и переместить курсор мыши в другую точку.

5. Еще раз зажать Ctrl на клавиатуре + левую кнопку мыши для установки финишной точки.

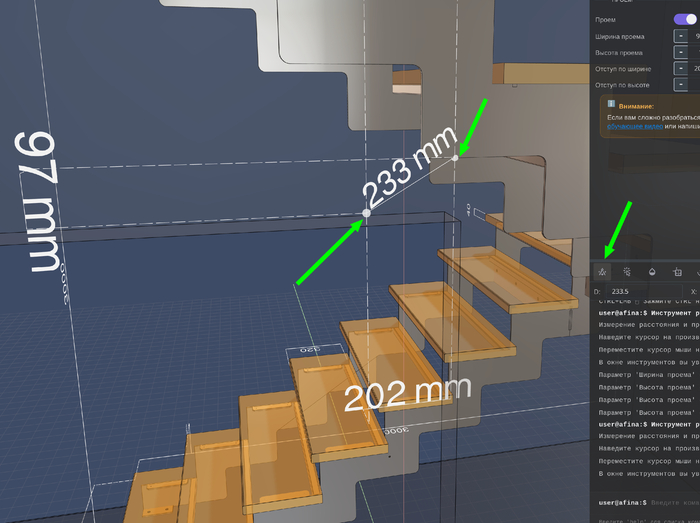

Обратите внимание: в примере выше измеряется расстояние между проемом и косоуром лестницы. Это нужно, чтобы понять, поместится ли туда наличник или потребуется корректировка лестницы. Если бы наличник не поместился, мы могли бы уменьшить высоту профиля или сделать лестницу чуть длиннее по нижнему маршу.

Точки установлены по диагонали. Допустимый размер наличника — 97 мм (мы видим его как проекцию на ось Y), а полное расстояние между точками составляет 233 мм.

Инструмент селектор деталей

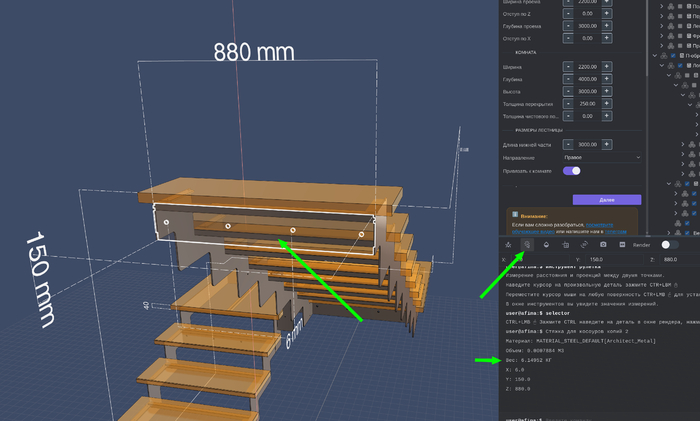

Селектор деталей — инструмент, который позволяет выделить деталь и получить ее габаритные размеры, а также вес и объем. Его можно использовать, чтобы рассмотреть деталь подробнее. В скором времени появится возможность изменять контур детали в редакторе, подобно CAD-режиму. Использование селектора деталей аналогично работе с рулеткой.

Чтобы выделить деталь:

• Нажмите на иконку указателя в панели инструментов.

• Наведите курсор мыши на произвольную точку на поверхности детали.

• Зажмите клавишу Ctrl на клавиатуре + левую кнопку мыши.

Характеристики лестницы

В левой части экрана расположено выдвижное меню с общими характеристиками лестницы

Режим рендера и дополненной реальности

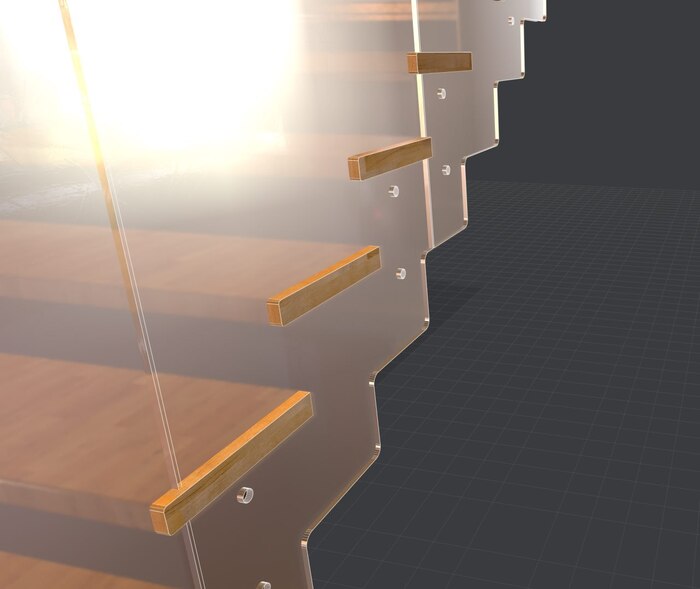

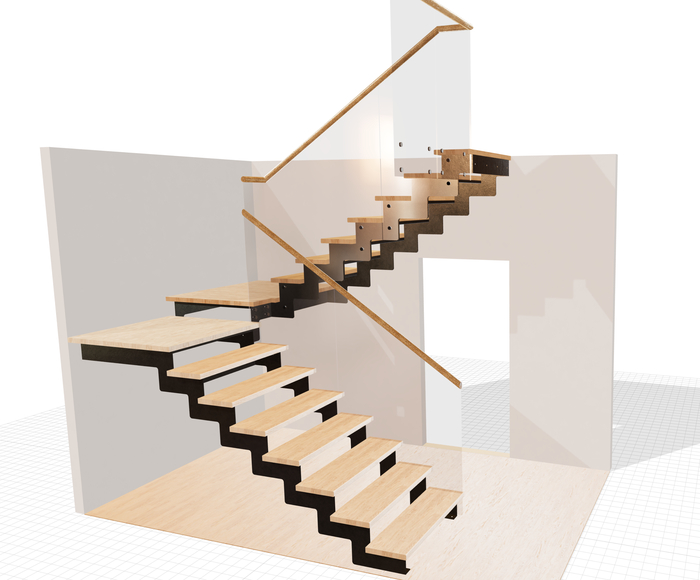

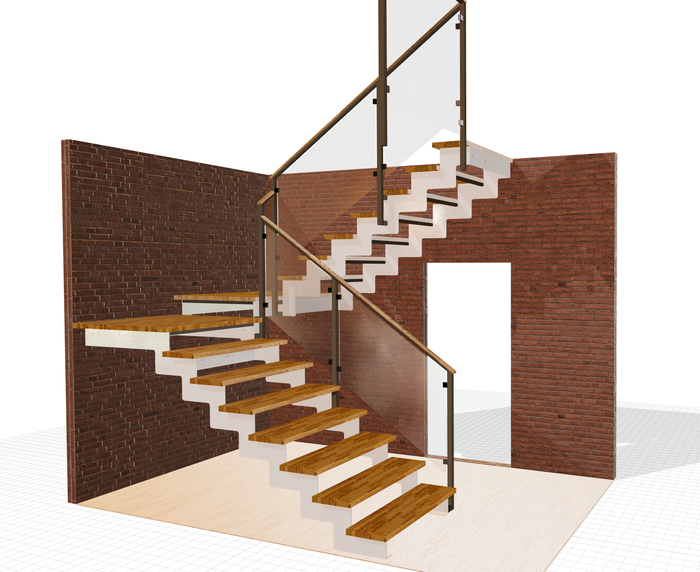

В меню инструментов находится триггер Render — он переключает отображение в графический режим. Его настройки расположены в верхнем меню, в разделе Настройки.

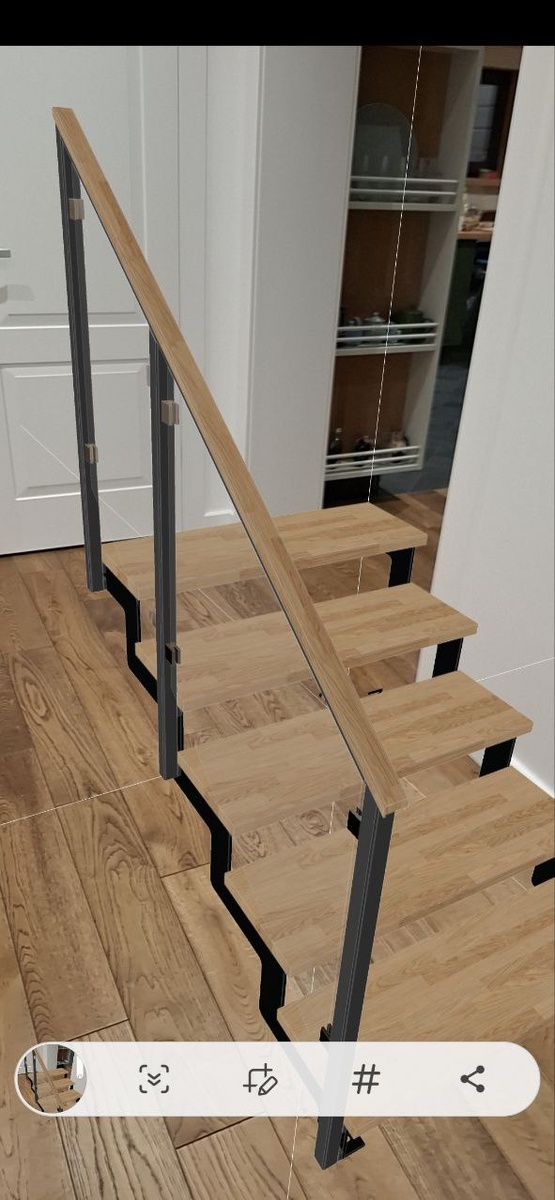

Функция дополненной реальности позволяет вам посмотреть через экран телефона на вашу лестницу, расположенную в реальном мире.

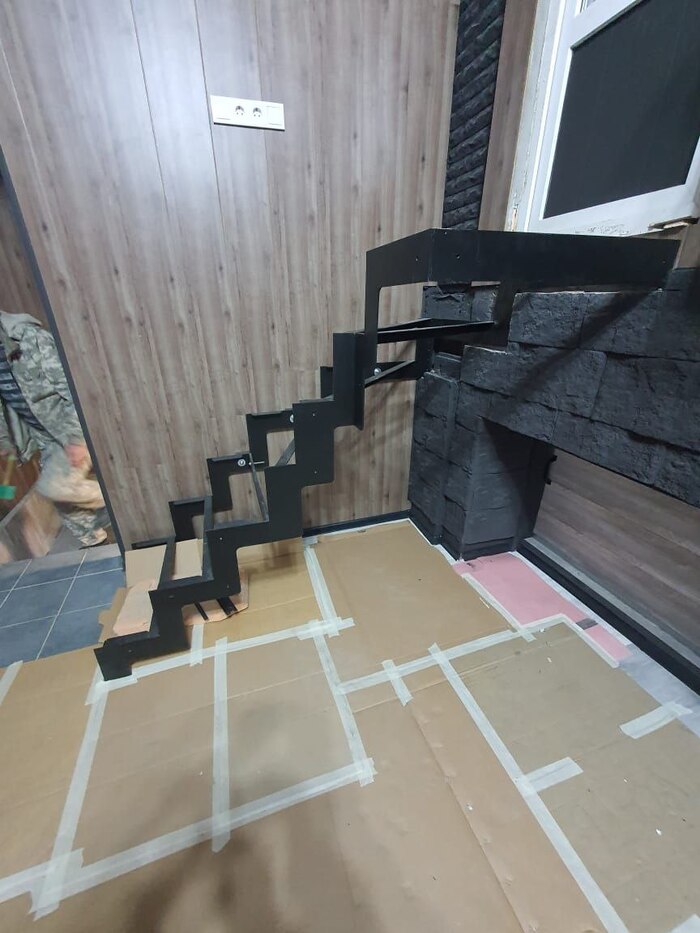

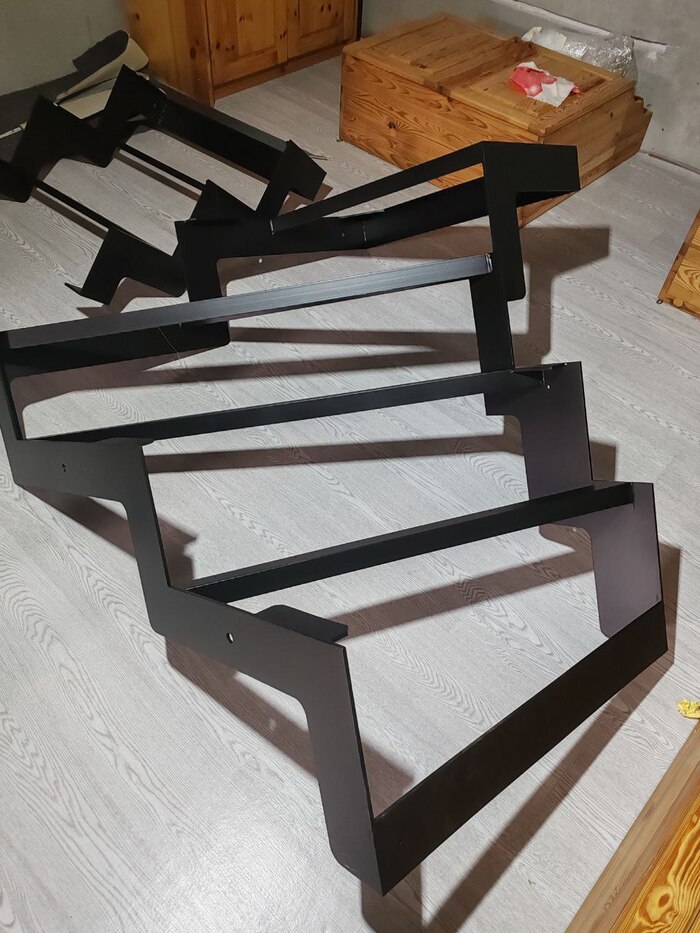

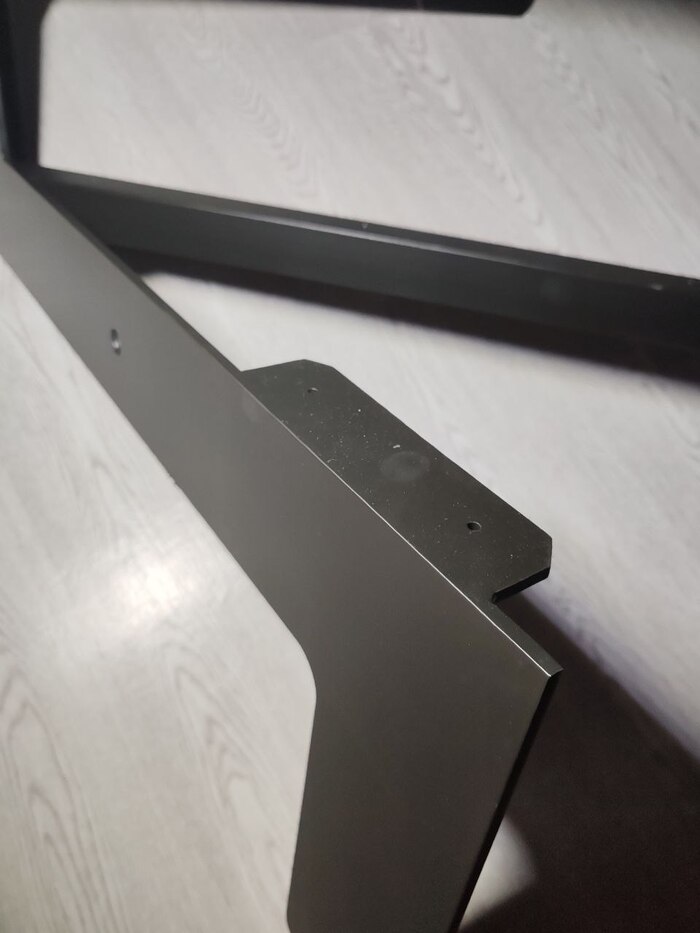

Пример расчета и готовой лестницы

Заключение

На данный момент проект Afina Scala находится в публичном бесплатном доступе, идет его активная разработка. Коллектив Afina Scala работает над расширением числа моделей: в ближайшее время появятся модели из профильных труб и монокосоуры, и модуль для встраивания себе на сайт, а также ведется работа над улучшением функционала самого продукта. Вдруг вы дочитали до сюда и есть вопросы - отвечу
