Щит автоматики⁠⁠

1 месяц назад

Всем привет. Давно ничего не показывал из наших трудов. А мы занимаемся производством электрощитов и щитов управления. В этот раз покажу щит побольше. Весьма старый проект из архива, но почему бы не показать. Здесь была сборка на территории заказчика. Есть схема, есть материал - будет результат.

Обозначу сразу: чем управляет этот щит, какие функции несёт и какой алгоритм действий в нём заложили мне неизвестно. Наша задача чтобы всё было собрано как в проекте, а там было всё четко с расположением и размерами

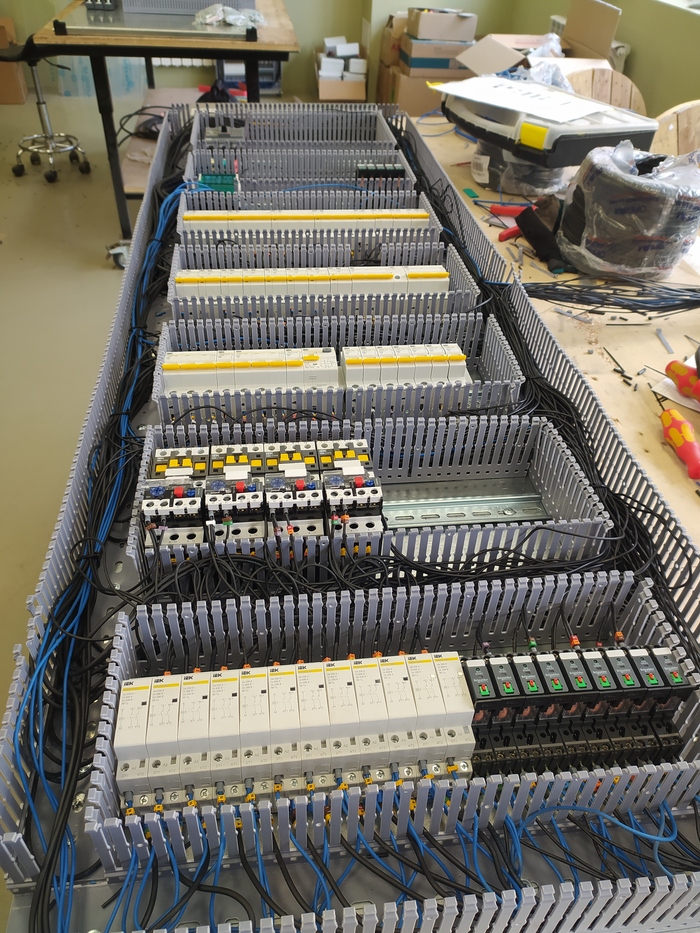

Так выглядит щит в процессе сборки. Можно сказать пациент на столе хирурга.

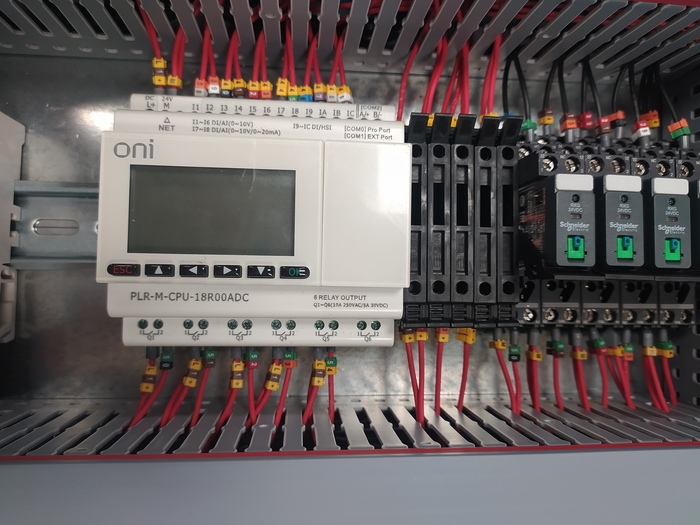

Небольшой мозг этого щита

Клеммы подключения оборудования и сигналов.

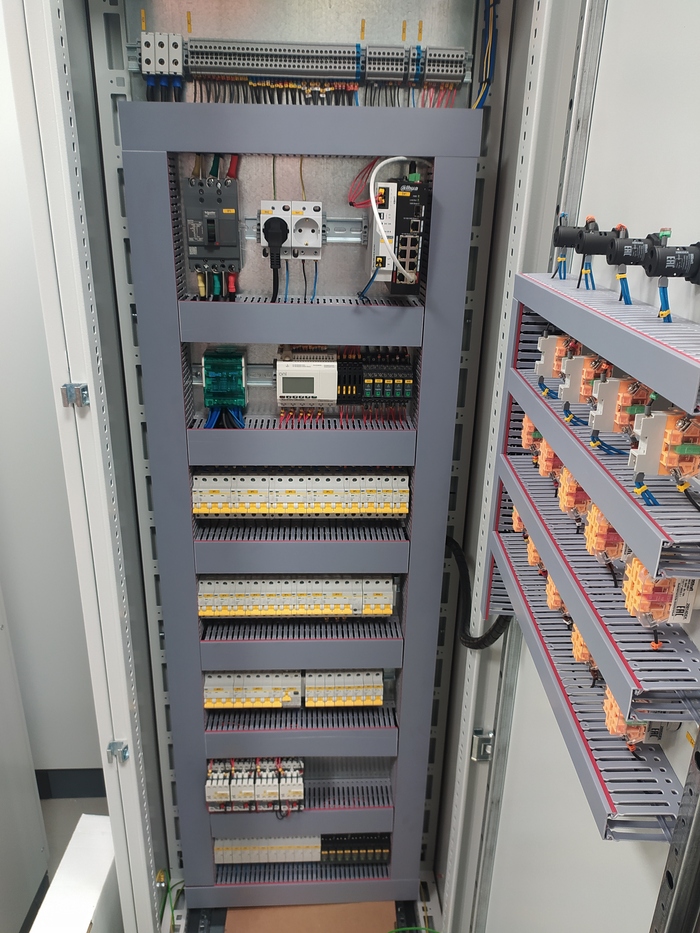

Общий вид щита внутри. Уже прошёл стендовую проверку правильности сборки.

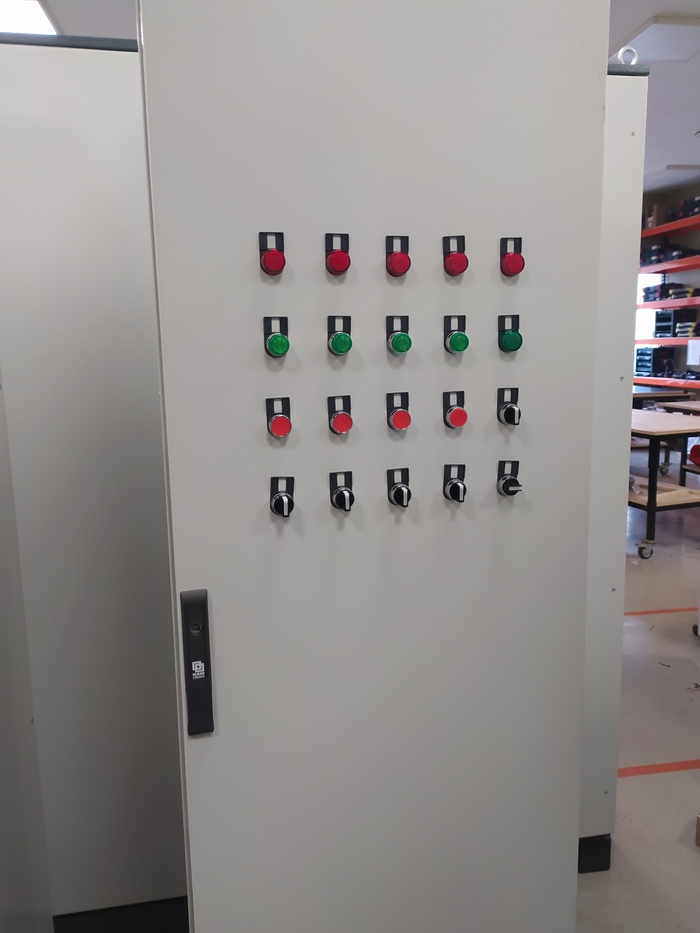

Так выглядит щит снаружи. Осталось вставить названия кнопок в держатели

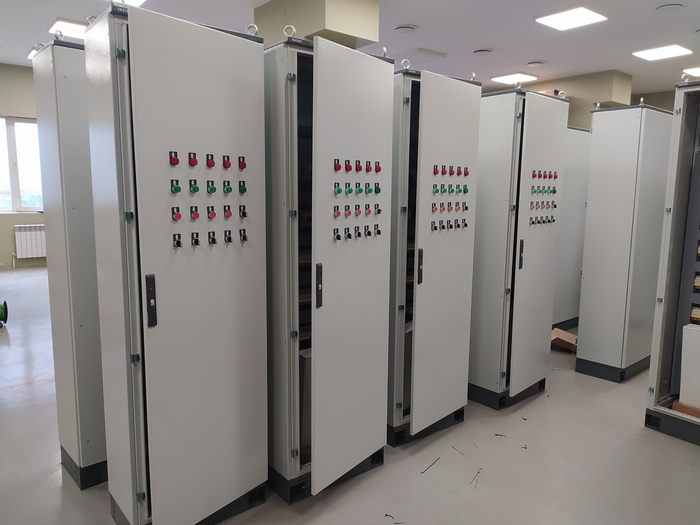

Так выглядит очередь щитов на отгрузку

Показать полностью 6

53

34

EngineerLiS

Лига электриков

Щит управления обогревом⁠⁠

3 месяца назад

Вот такой интересный проект был несколько лет назад реализован нами.

Сразу оговорюсь. Задача стояла управлять оборудованием которое выбрал и смонтировал заказчик, а не рассказывать ему об эффективности данной системы.

Суть задачи: есть производственное помещение, его поделили на восемь участков и над каждым участком повесили инфракрасные обогреватели. Необходимо поддерживать на участке какую-то температуру для того чтобы люди могли там работать. Какую температуру держать - решает заказчик.

Для этого на каждом участке разместили датчик температуры и по нему регулируем включение обогрева. Все максимально просто и понятно. В автоматическом режиме держим температуру по гистерезису, в ручном греем как нравится, ну и на случай если работники повредят датчик.

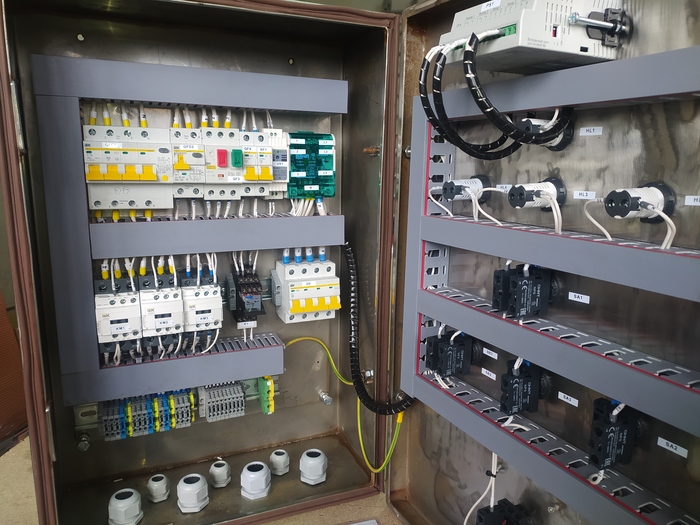

Собираем, программируем щит и отправляем его на объект. Как итог получаем вот такой результат

Увеличить габариты щита было нельзя, почему уже не помню.

Показать полностью 2

[моё] Инженер Электрика Производство Электричество Промышленность Длиннопост

35

69

EngineerLiS

Лига электриков

Щит управления. История 3⁠⁠

6 месяцев назад

Приветствую всех! Продолжу рассказывать о некоторых приключениях на работе. Мы занимаемся производством щитов управления. Данный пост можно считать продолжением предыдущего, локация та же. Ситуация тоже. Человек купил производство которое по заверению прошлого владельца в отличном состоянии. Так же в комментариях были высказывания что прошлый специалист был вполне неплох, а вы пришли и закошмарили его деятельность.

Это была преамбула. Теперь к фабуле.

На производстве был станок для упаковки продукции. Функционал широкий, но оснастки не хватало. Завод шильдик которого приглядывался в нескольких местах сказал что именно этот станок они не производили.

Казалось бы. Есть станок, рабочий якобы, включай да пользуйся. Но по факту после включения в розетку признаков жизни он не подал. Лезем внутрь посмотреть что могло пойти не так?

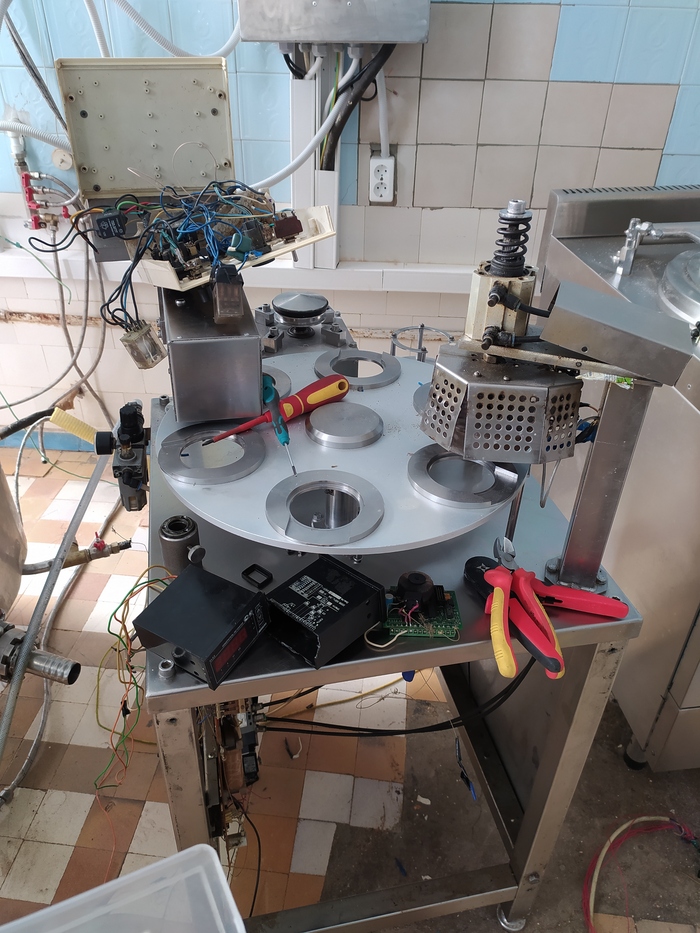

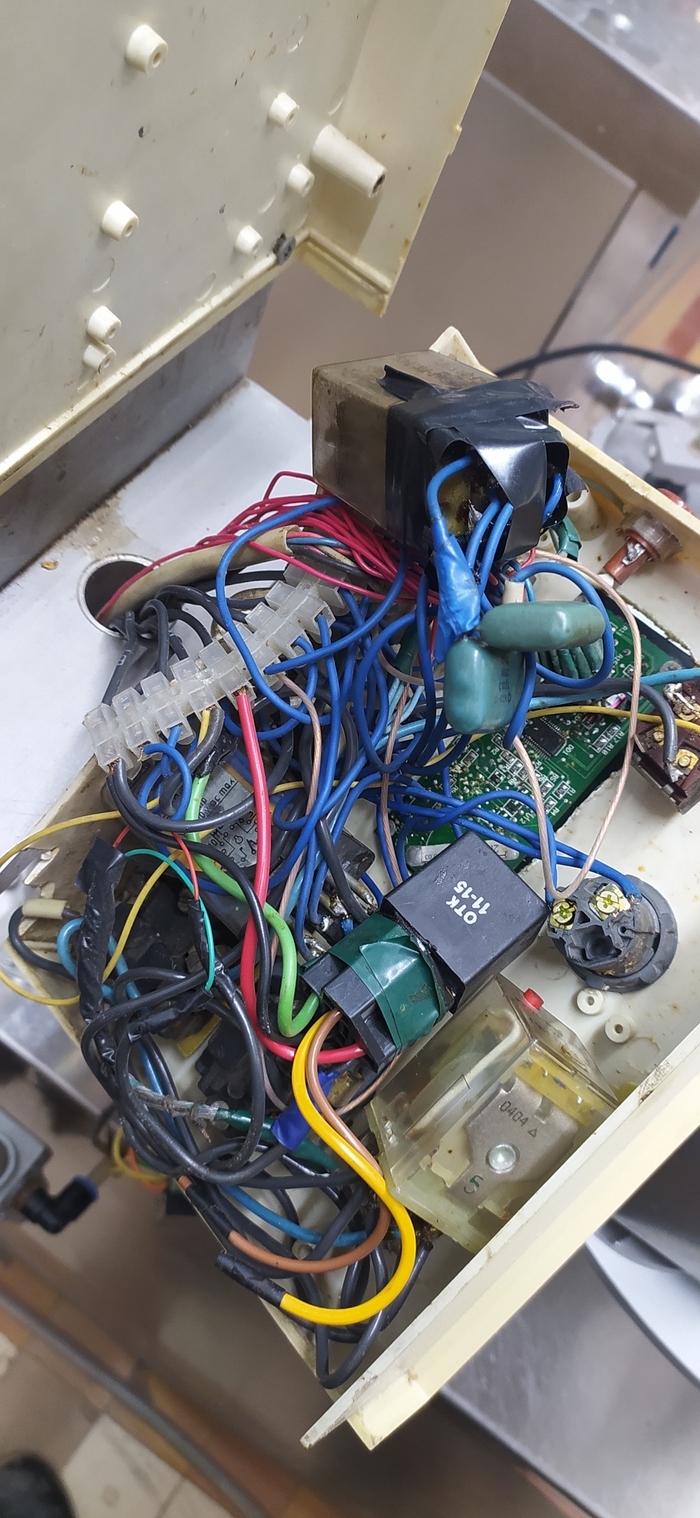

Как вам такое состояние? А схемотехника то прям мечта. И реле дворников от ВАЗ 2110. Плата на заднем плане мертва и изуродована.

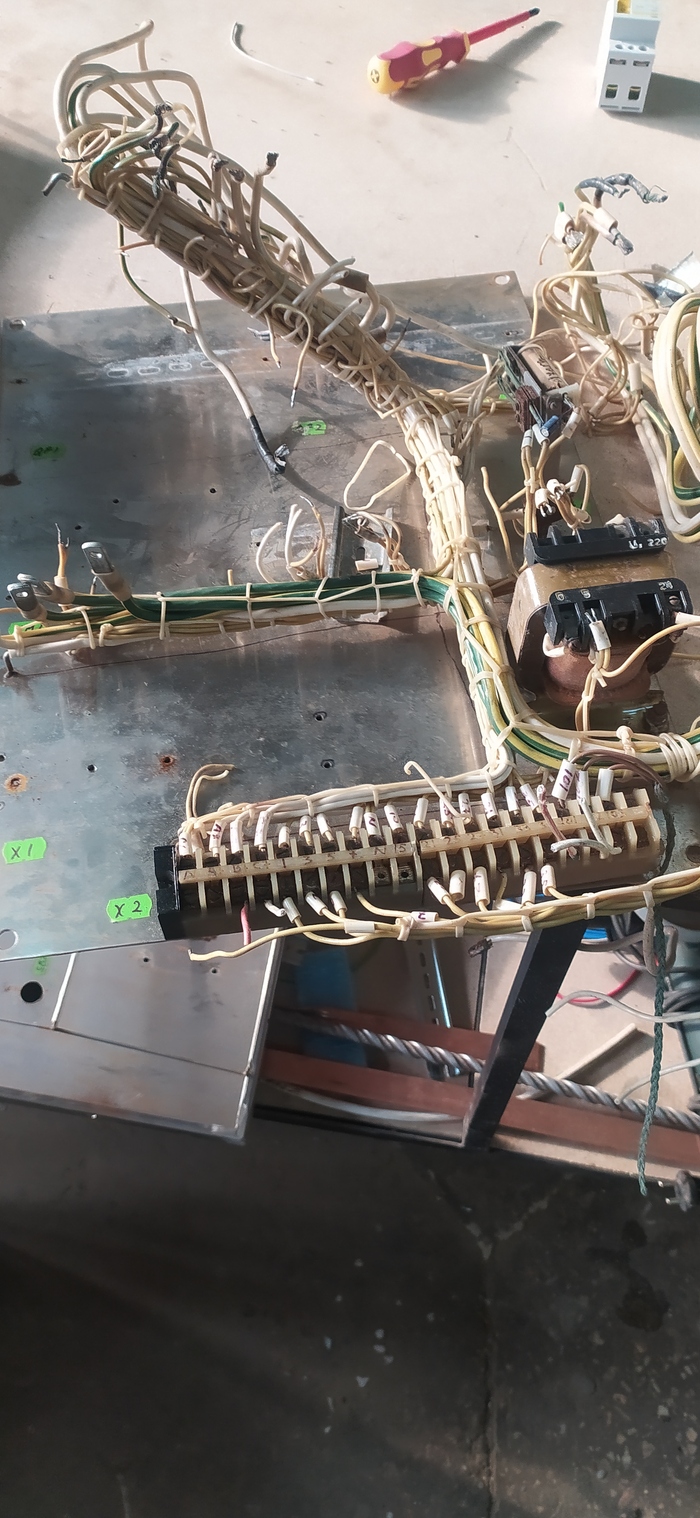

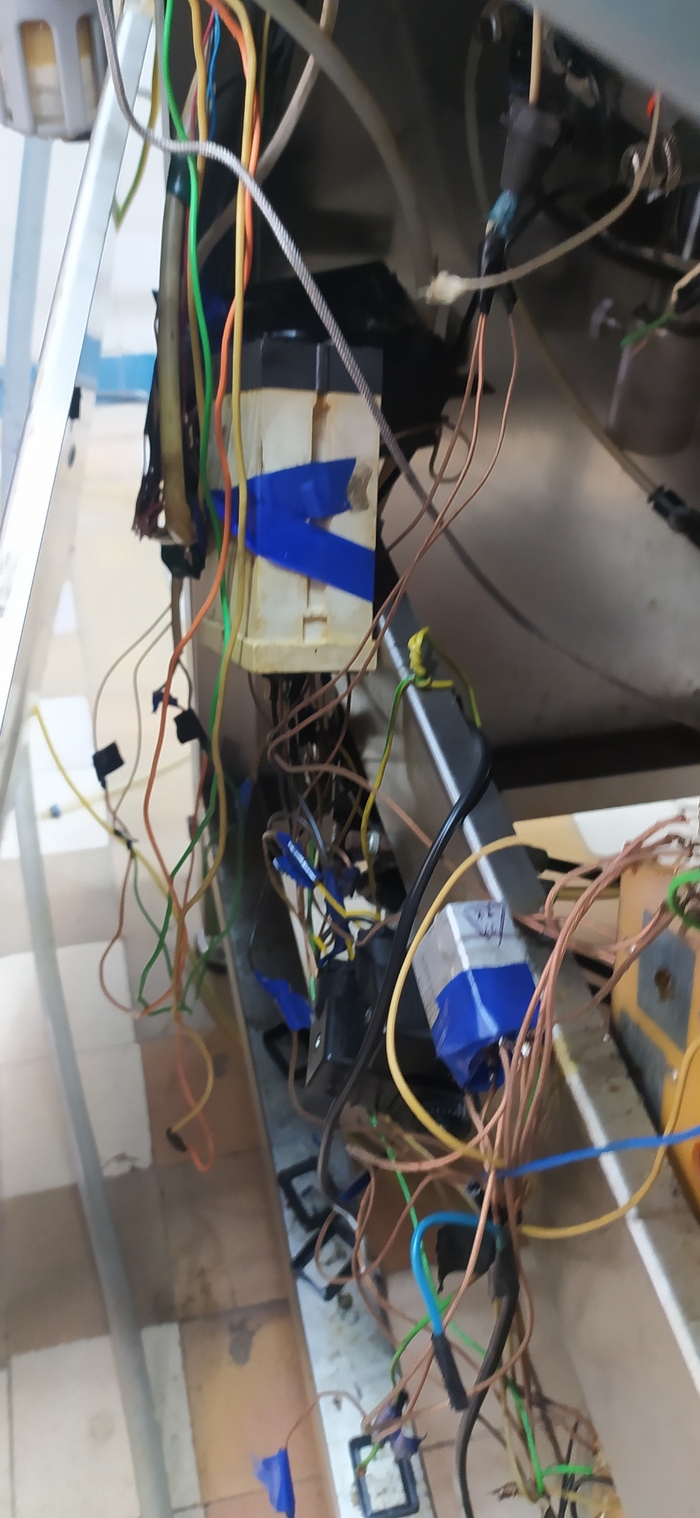

Внутри станка тоже идеальный кабель-менеджмент. Всё аккуратно и хорошо. Только не работает почему-то

Приступаем к исправлению ситуации. Разбираемся в принципе действия станка. Смотрим видео с аналогичным оборудованием и разрабатываем новую систему управления. Сразу предусматриваем весь функционал для возможности в будущем добавить отсутствующие функции, благо это не дорогое удовольствие. Собираем два щита.

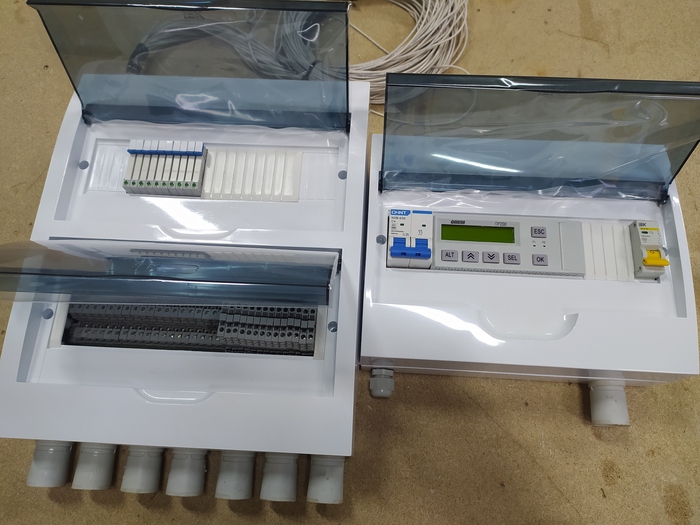

Первый - щит управления. В нем размещаем пр200. Она управляет нагревом и перемещением. Наличие дисплея позволяет менять температуру нагрева. Пока утюг не нагрелся ничего не происходит.

Второй - щит коммутации. В него подключаем всё оборудование. Располагаем в недрах станка.

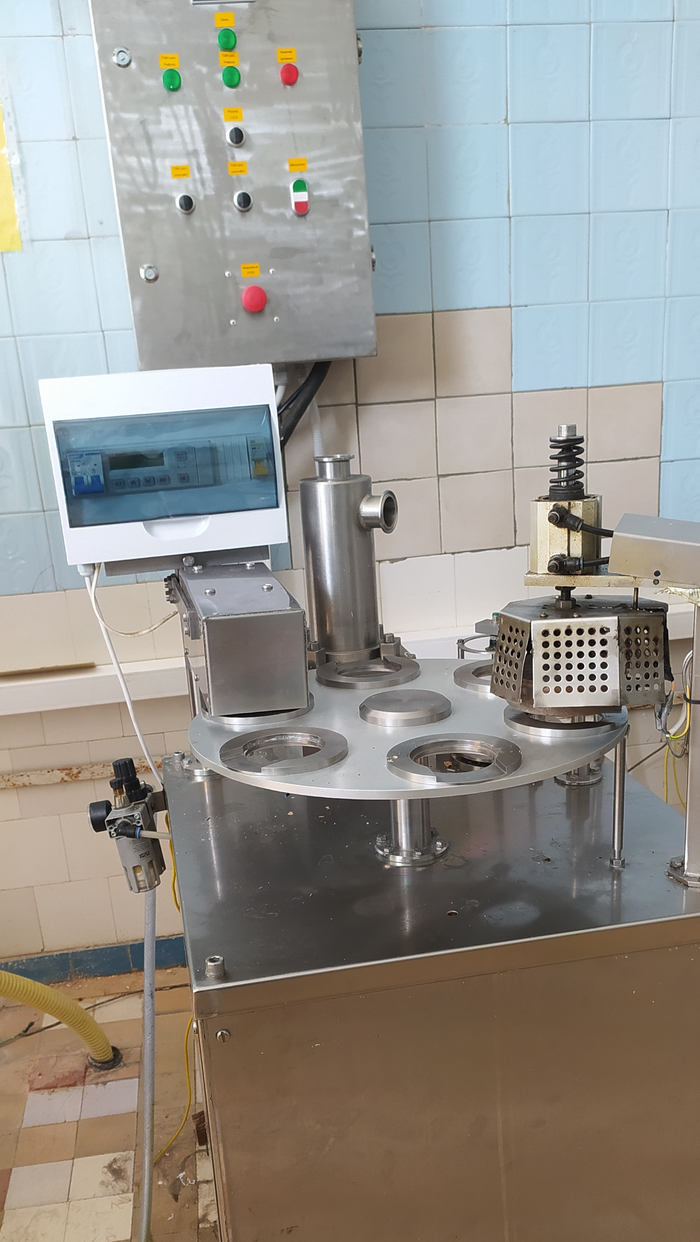

Собранные щиты монтируем на станок, попутно заменив всю проводку. Проверяем работоспособность. Отлаживаем программу на месте и получаем станок готовый к работе.

Ну и на заднем плане мелькает щит из предыдущего поста.

Показать полностью 5

[моё] Электрика Инженер Электричество Производство Промышленность Длиннопост

22

975

EngineerLiS

Лига электриков

Щит управления, история 2⁠⁠2

6 месяцев назад

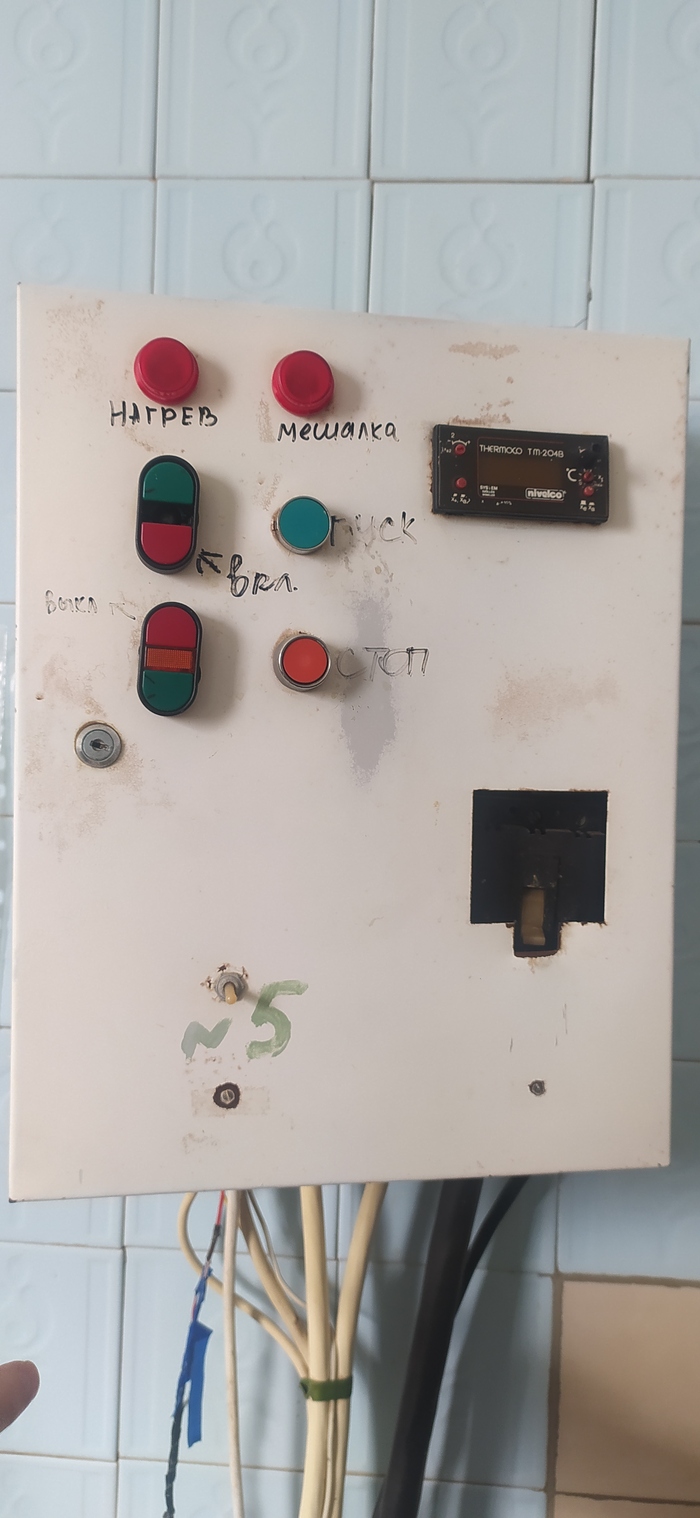

Занимаемся производством электрощитов. Пришёл человек который купил производство и решил привести его в порядок. Поэтому выезд на объект и осмотр проблемы. Вживую наблюдаем щит управления

Предыдущий владелец заявляет что всё отлично работало и там ничего не надо делать. Охотно верим ему. Электрик который за всем этим смотрел и ремонтировал просто отказался разговаривать.

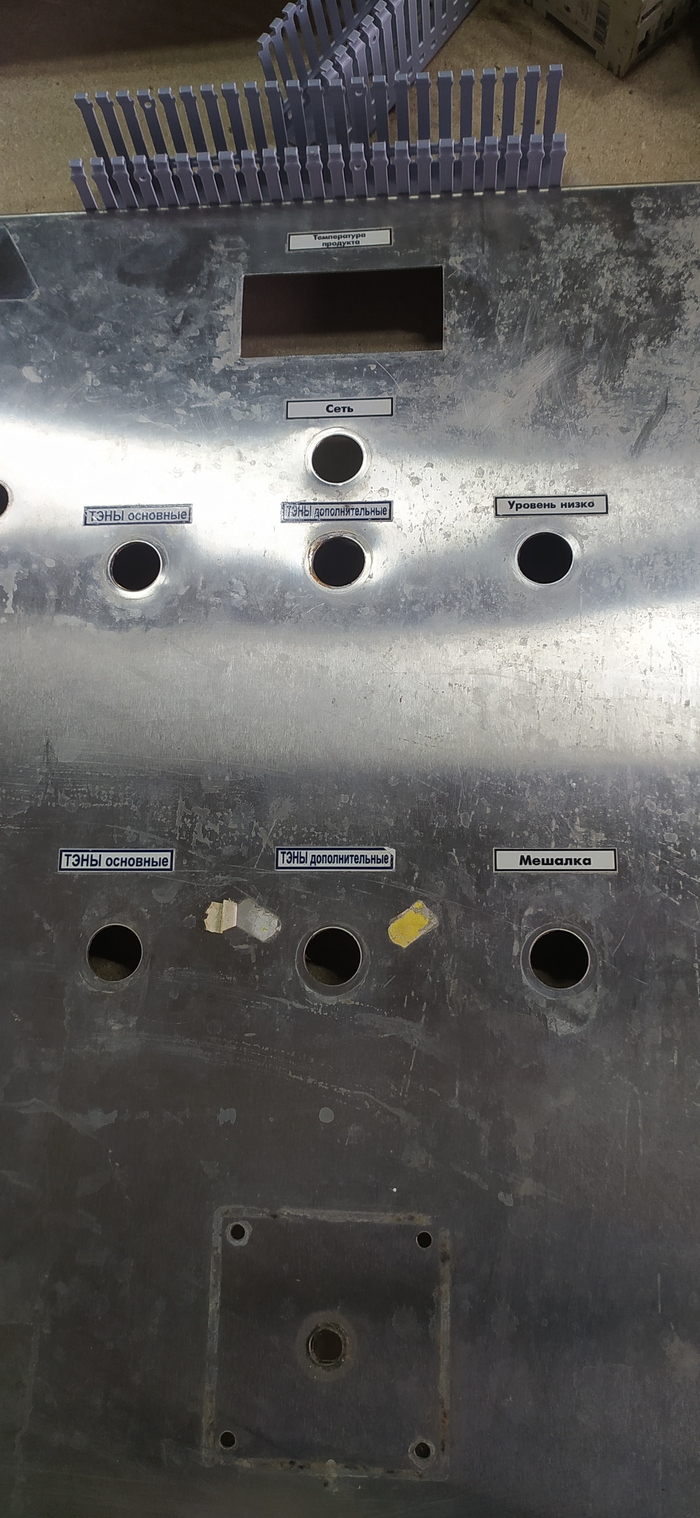

Берём инициативу в свои руки, чертим проект, считаем что необходимо и запускаем в работу. На производстве нашёлся старый щит управления в оболочке из нержавейки, его и применим. На вид ему лет 20, но состояние неплохое для оболочки. Разбираем и удаляем всё лишнее

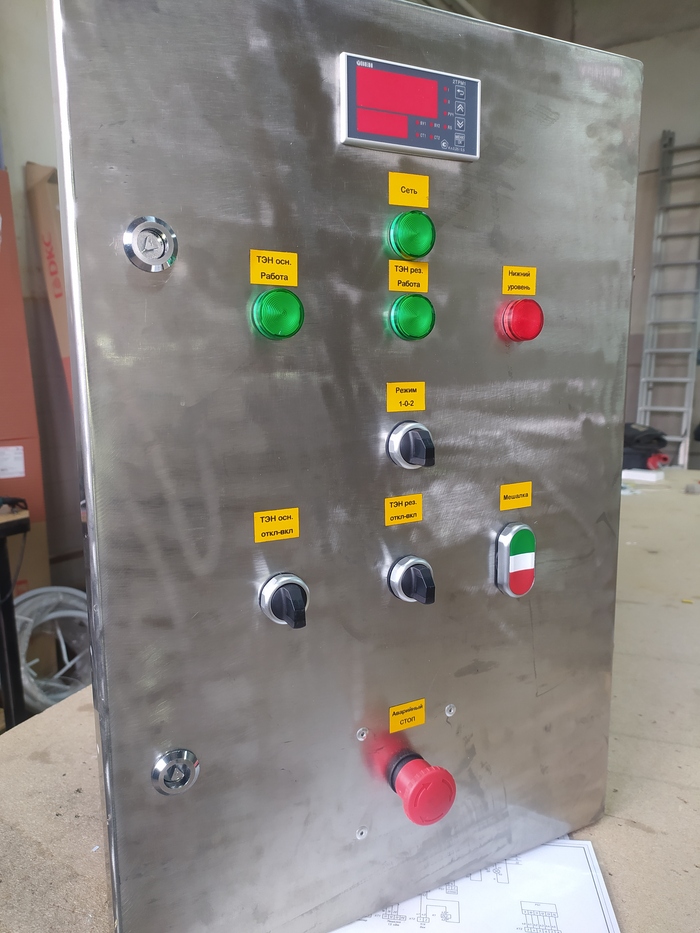

Производим лёгкую чистку от грязи и отложений. Меняем уплотнители и замки на дверке. Собираем новую автоматику управления, делаем красивые наклейки

Щит готов, проверен, настроен, отправляем на монтаж. После монтажа повторная проверка работы и запуск участка производства.

На этом же производстве переделали ещё одну систему управления, но это уже другая история

Собираем и отправляем щиты по всей стране. Так же пишем программы управления для щитов. Несколько щитов уехали за 10к км от нашего производства

Показать полностью 6

[моё] Производство Инженер Электрика Электричество Промышленность АСУ ТП Щит Длиннопост

171

48

EngineerLiS

Щит управления, история 1⁠⁠

6 месяцев назад

Производим электрощиты управления, поэтому буду рассказывать разные истории

Ситуация. Летний вечер, тишина и умиротворение. Звонок, у нас умер щит управления водонапорной башни. Надо что-то делать, куча людей без воды. Собрался поехал посмотреть что там. А там было вот такое

Прибор лежащий сверху контроллер управления. Он же и умер. Башня работает по электронному датчику. Переходим на хардкор управление, насос будет включать сторож (когда вспомнит). А сам отправляюсь проектировать новый щит.

По итогу получаем вот такой щит взамен старого

Предусмотрели все необходимые защиты для продления срока службы насоса в скважине. А именно: автомат правильного номинала, реле контроля фаз, контроль датчика уровня. Два варианта работы: ручной ( сами включили и смотрим) и автоматический (всё работает само). Теперь можно руками устанавливать высоту наполнения башни.

Датчик контроля уровня там цифровой, кем то подаренный. Во взрывозащищенном исполнении и выходом 4-20

В закромах есть ещё истории связанные с заменами, проектами и запусками щитов

Самое дальнее расстояние на которое отправляли щит 10к км по дорогам

Проект мой, тег моё.

Показать полностью 2

[моё] Электричество Щит Автоматизация Энергетика (производство энергии) Электрика Производство Инженер Промышленность Длиннопост
