Щит управления, история 1⁠⁠

Производим электрощиты управления, поэтому буду рассказывать разные истории

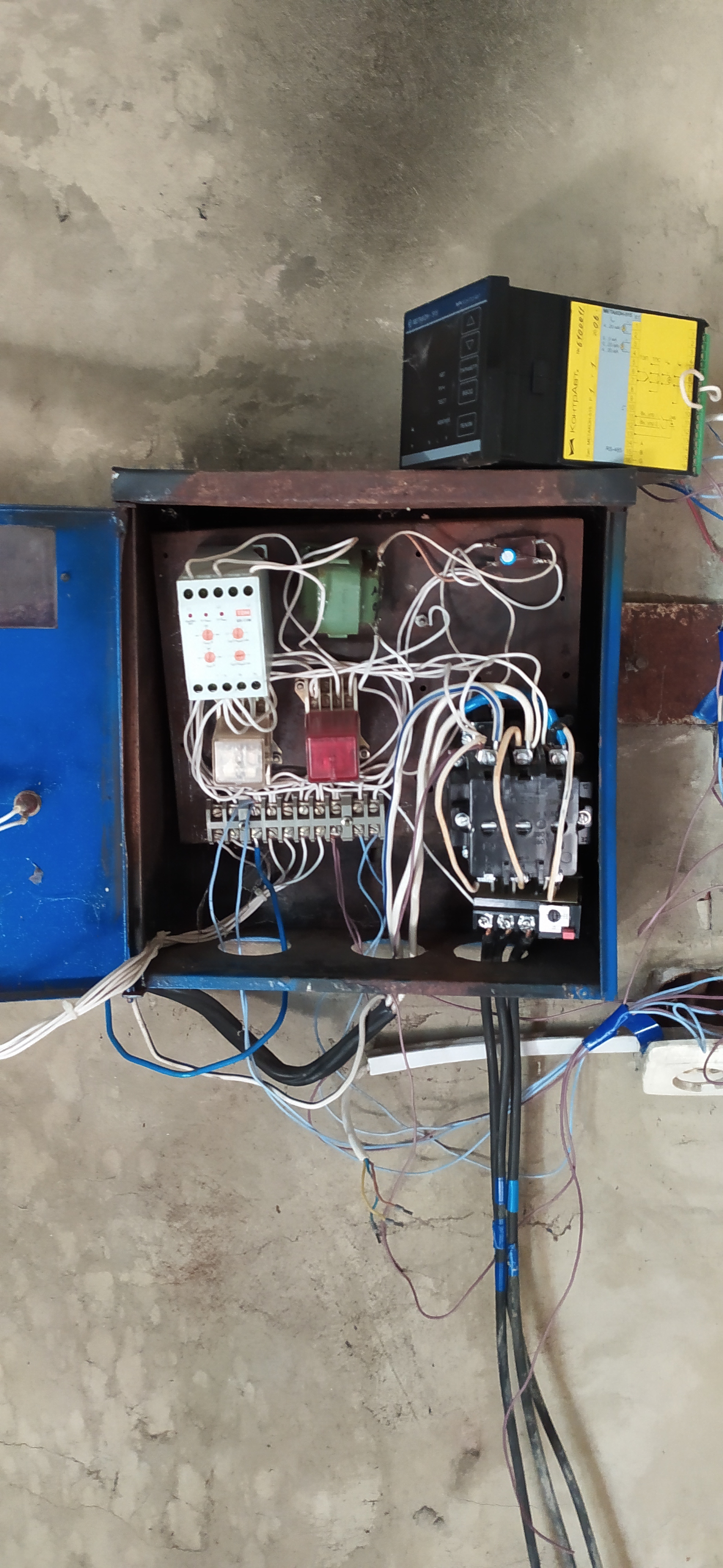

Ситуация. Летний вечер, тишина и умиротворение. Звонок, у нас умер щит управления водонапорной башни. Надо что-то делать, куча людей без воды. Собрался поехал посмотреть что там. А там было вот такое

Прибор лежащий сверху контроллер управления. Он же и умер. Башня работает по электронному датчику. Переходим на хардкор управление, насос будет включать сторож (когда вспомнит). А сам отправляюсь проектировать новый щит.

По итогу получаем вот такой щит взамен старого

Предусмотрели все необходимые защиты для продления срока службы насоса в скважине. А именно: автомат правильного номинала, реле контроля фаз, контроль датчика уровня. Два варианта работы: ручной ( сами включили и смотрим) и автоматический (всё работает само). Теперь можно руками устанавливать высоту наполнения башни.

Датчик контроля уровня там цифровой, кем то подаренный. Во взрывозащищенном исполнении и выходом 4-20

В закромах есть ещё истории связанные с заменами, проектами и запусками щитов

Самое дальнее расстояние на которое отправляли щит 10к км по дорогам

Проект мой, тег моё.
