Щит управления. История 3⁠⁠

Приветствую всех! Продолжу рассказывать о некоторых приключениях на работе. Мы занимаемся производством щитов управления. Данный пост можно считать продолжением предыдущего, локация та же. Ситуация тоже. Человек купил производство которое по заверению прошлого владельца в отличном состоянии. Так же в комментариях были высказывания что прошлый специалист был вполне неплох, а вы пришли и закошмарили его деятельность.

Это была преамбула. Теперь к фабуле.

На производстве был станок для упаковки продукции. Функционал широкий, но оснастки не хватало. Завод шильдик которого приглядывался в нескольких местах сказал что именно этот станок они не производили.

Казалось бы. Есть станок, рабочий якобы, включай да пользуйся. Но по факту после включения в розетку признаков жизни он не подал. Лезем внутрь посмотреть что могло пойти не так?

Как вам такое состояние? А схемотехника то прям мечта. И реле дворников от ВАЗ 2110. Плата на заднем плане мертва и изуродована.

Внутри станка тоже идеальный кабель-менеджмент. Всё аккуратно и хорошо. Только не работает почему-то

Приступаем к исправлению ситуации. Разбираемся в принципе действия станка. Смотрим видео с аналогичным оборудованием и разрабатываем новую систему управления. Сразу предусматриваем весь функционал для возможности в будущем добавить отсутствующие функции, благо это не дорогое удовольствие. Собираем два щита.

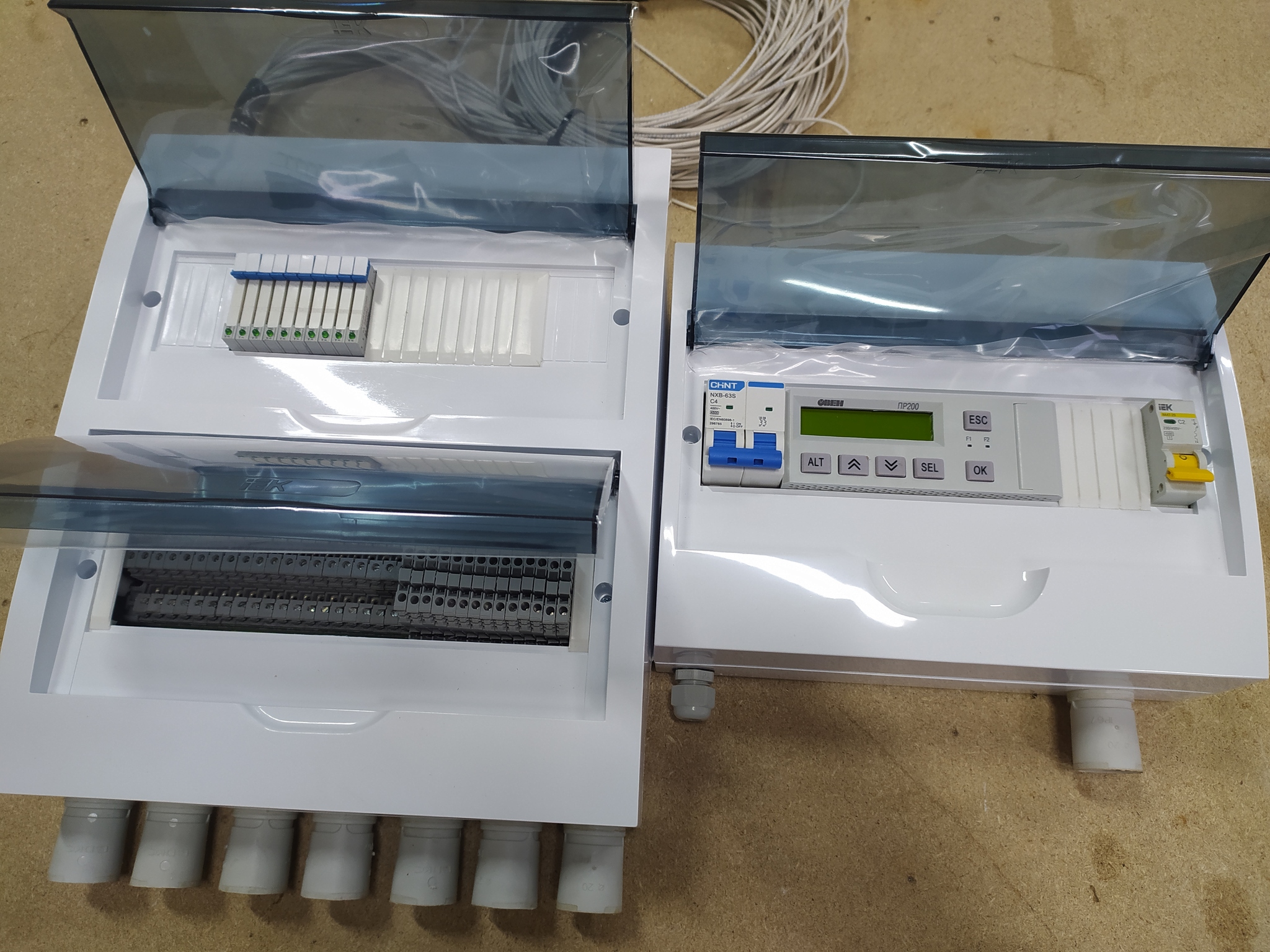

Первый - щит управления. В нем размещаем пр200. Она управляет нагревом и перемещением. Наличие дисплея позволяет менять температуру нагрева. Пока утюг не нагрелся ничего не происходит.

Второй - щит коммутации. В него подключаем всё оборудование. Располагаем в недрах станка.

Собранные щиты монтируем на станок, попутно заменив всю проводку. Проверяем работоспособность. Отлаживаем программу на месте и получаем станок готовый к работе.

Ну и на заднем плане мелькает щит из предыдущего поста.
