Всё началось с классического сетевого бага Moonraker на заводской прошивке «Медведя» (версия V1.0.83): в логах вылезла ошибка сокетов Python [Errno 124] Address family not supported by protocol, а дисплей принтера загорелся девственно белым цветом.

Пытаясь восстановить права на запись конфигов, я изменил провайдера в moonraker.conf на systemd_dbus. Принтер сохранился, перезагрузился… и выдал на экране PRINTER ERROR, полностью потеряв связь с ПК. А после попытки скормить ему аварийный флаг отката force_update=1 через SD-карту, экран окончательно потух и превратился в абсолютно черный квадрат.

И тут выяснилась первая конструктивная подлянка Ghost 7: слот под MicroSD-карту физически распаян на самом дисплее. Как только операционная система Linux падает в ступор, дисплей обесточивается, а вместе с ним наглухо умирает и картридер. Прошивка «вслепую» с флешки становится физически невозможной.

Акт 2. Копаем глубже: Вскрытие дебаг-портов

Штатного USB-выхода для ПК на плате Flyingbear Ghost 7 нет — это монолитная мультипроцессорная система. Но курение форума 4PDA подсказало, что на плате есть 5-контактный разъем, подписанный как CAMERA. И это не что иное, как замаскированный аппаратный порт USB 2.0!

Отрезав провод от старой телефонной зарядки, заизолировав красный кабель питания (+5В) и припаяв жилы напрямую к пинам GND, Data- и Data+ разъема CAMERA, я подключил принтер к компьютеру.
И — о чудо! Компьютер издал заветный звук и определил плату как Ingenic USB BOOT DEVICE. Железо живое! Процессор сам упал в сервисный режим Maskrom для низкоуровневой прошивки.

Акт 3. Битва с USB Cloner и Stage 1

Для заливки прошивки напрямую в чип используется заводская китайская утилита USB Cloner. С помощью командной строки Windows я по кусочкам склеил оригинальное ядро Linux (kernel.img) и файловую систему Klipper (rootfs.img) из официального OTA-архива обновлений, прописал адреса смещения памяти (0x200000 и 0x600000) и нажал кнопку Start.

Процесс запускался, но намертво вис на отметке 40% с ошибкой STAGE1 NOT READY и сбоем отправки управляющего сообщения libusb0.

Изучение отладочных логов программы привело к неожиданному открытию. В моем принтере стоял свежий гетерогенный чип Ingenic X2600N, укомплектованный оперативной памятью LPDDR3 от Nanya (NK6CL256M16DKX-H1), работающей на частоте 400 МГц.

Программа USB Cloner падала на 40%, потому что в момент инициализации ОЗУ (run_stage1_firmware) процессору критически необходим бинарный инициализатор (микрокод таймингов памяти). В стандартных базах программы были файлы только для старых серий X2000 и X2500 с обычной DDR3, а пустые строки или ручные правки текстовых .cfg конфигов приводили к тому, что процессор пытался запустить память по неверным частотам, ловил аппаратный сбой и рубил USB-порт.

Хотя внутренний лог успокоил тем, что аппаратный Secure Boot на чипе выключен (sec_en=0), отсутствие редкого скомпилированного бинарного драйвера под LPDDR3 для процессора X2600N превратило прошивку по USB в домашних условиях в непреодолимый тупик. Даже метод тестпоинта (замыкание 5 и 6 ножек флеш-памяти для сброса CLK-сигнала при старте) не смог заставить чип писать данные без этого драйвера.

Итог: Что делать печатнику?

Если вы поймали глубокий софтверный крэш на Flyingbear Ghost 7 с процессором Ingenic X2600N, обычными методами дома его не поднять. Остается два пути:

1. Хардкорный: Взять склеенные файлы образов системы, выпаять 8-ножечную микросхему памяти с платы и залить дамп напрямую через программатор (типа RT809H) в сервисе электроники, полностью минуя процессор.

2. Рациональный: Выкинуть капризную закрытую заводскую плату и поставить открытую комбо-плату для Klipper (например, MKS SKIPR или BTT Manta). Там картридер распаян на самой плате, SSH открыт с завода, а управление полностью уходит в веб-интерфейс Fluidd на ПК или телефоне, избавляя от багов сокетов раз и навсегда.

Всем ровных слоев и открытых прошивок!

Немного дополню, на 4пда прочитал что можно написать китайцам и они часто идут на встречу высылая нужные запчасти, но при этом требуют сфоткать серийник, а у меня вот он полностью выгорел. Писать им я в принципе не собирался. Но если у вас 7ой Мишка то во первых я вам сочувствую и на всякий случай защитите серийник

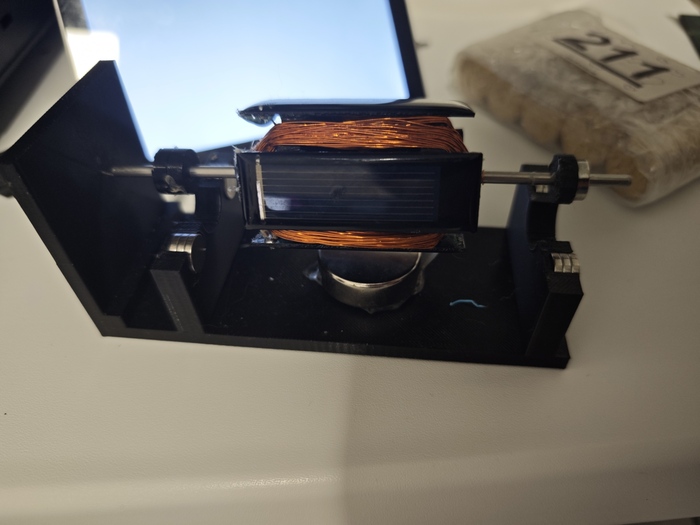

Первым из чего-то серьезного я решил сделать мендосинский мотор (это тоже прикольная штука). Закупил запчасти, и тут пришлось уже делать свою модельку — подходящих я не нашел. Пару дней убил на Blender (пока не осилил), пытался установить Fusion 360 и кучу других программ, которым нужно, чтобы ты был не в России. По итогу остановился на FreeCAD. Получилось что-то смоделировать и даже напечатать. На доводку всего и вся я потратил, наверное, месяц, но оно даже работает! (Но я отвлекся, это требует отдельного поста).

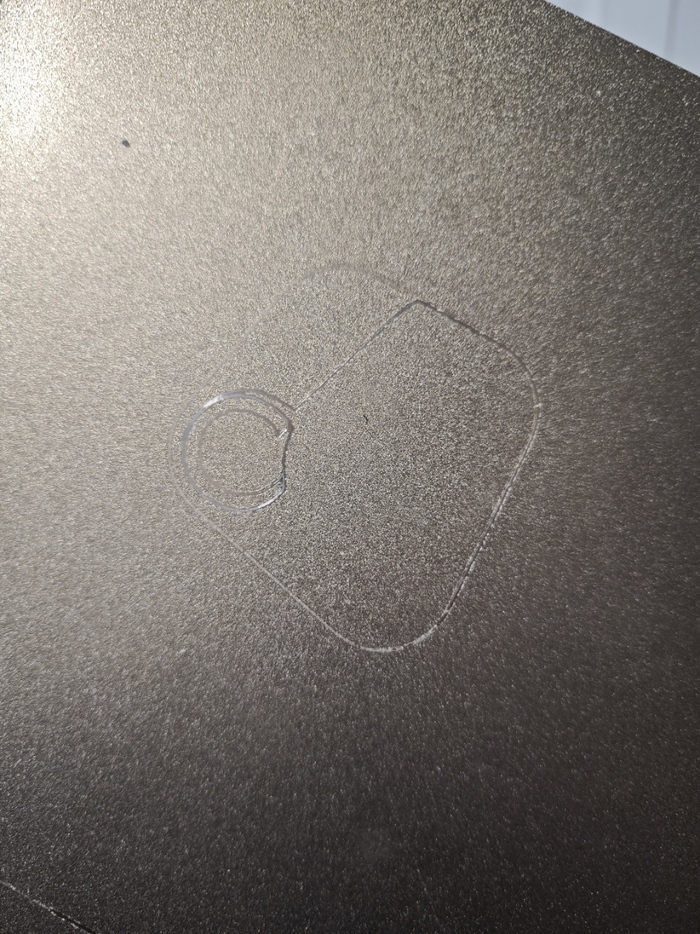

Примерно в это время с принтером начались первые проблемы. «Призрак» умеет в автокалибровку стола, и чисто теоретически с этим проблем быть не должно. Но вот однажды он позабыл, что такое ось Z. Стол ему напомнил. Итогом напоминания стала огромная царапина на столе от сопла. Утешает здесь только то, что стол двухсторонний. И то, что больше он про ось Z не забывал, т.к. стол с тех пор стал односторонним.

Следующую поломку ждать долго не пришлось: у принтера начала мгновенно падать температура сопла, сразу градусов на 50. Печатать так он не хотел, пришлось выяснять и чинить. Изначально думал, проблема программная (а что еще может быть у нового принтера?), и полез спрашивать ИИ-шку Гугла. Мы с ним регулировали PID-регуляторы, меняли конфиги, делали калибровки, но ничего не помогло.

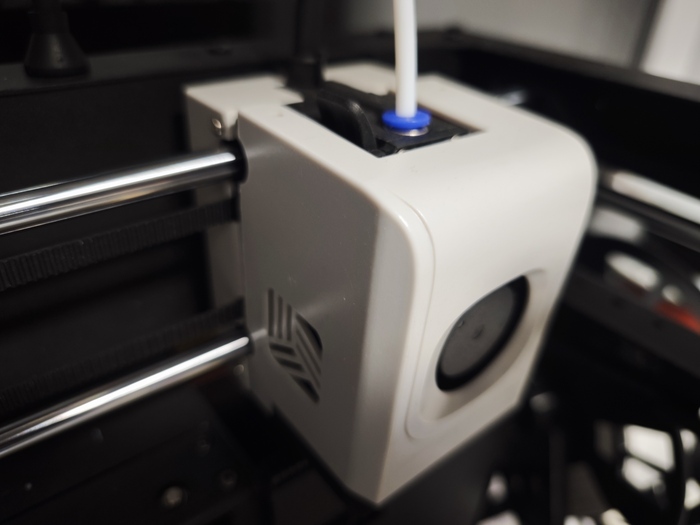

Пришлось разбирать. Вначале под подозрение попали силовые контакты на плате, которые отвечают за нагреватель. Раскрутил всё, пообжимал, но мишка не впечатлился и так же ронял температуру. Полез раскручивать печатающую головку, всё разобрал, достал хотэнд — и меня смутил свисающий с него проводок с какой-то твердой блохой на конце. ИИ подсказал, что это не блоха, а термодатчик, который измеряет температуру сопла.

АГА, подумал я, и быстро нашел дырочку, откуда он, видимо, выпал. Вставил его туда, собрал всё как было и стал печатать кораблик. Кораблик напечатался примерно на треть, а потом принтер опять вырубил печать по той же причине — низкая температура сопла.

Теперь я уже полез читать разные форумы и гайды. Там упоминалось о термопасте. И я тут снова такой: АГА, у меня есть такое, MX-4 называется, ей лет 10, и я мажу ей процессор. В общем, намазал я ей хотэнд и термодатчик, и всё даже заработало! Кораблик напечатался, радовался я дня два.

Даа... Процессорная (даже от разогнанного i7 7700k) термопаста немного не подходит для сопла принтера. Она там быстро каменеет и больше не работает. А самое главное — дырка (отверстие) для термодатчика маленькая, и сам термодатчик в ней оказался намертво забетонирован этой самой пастой.

Тут я узнал, что существуют специальные термопасты для принтеров (спасибо ИИ Гугла, а раньше не мог сказать???). Узнать-то я узнал, но вот как её туда теперь положить, учитывая забетонированную дырку? В общем, хана термодатчику. Провода я выдернул, но он остался там. Вычистил дырку в радиаторе, где он стоял, дремелем.

Ура, победа, думал я! Осталось купить новый датчик и нагреватель помощнее (на всякий случай). Но нет, принтер новый, и запчастей на него НЕТУ. Ну вот нигде и никак нету (даже за деньги). Спасибо ИИ-шке от Гугла (как мы без них жили), всего-то за пару часов мы выяснили, что оказывается, всё это подходит от какого-то Бамбулаба, недорого, прямо вот послезавтра, и еще и термопасту можно купить там же. В общем, всё это дело пришло, подошло, и на сегодняшний день всё работает (тьфу-тьфу-тьфу).

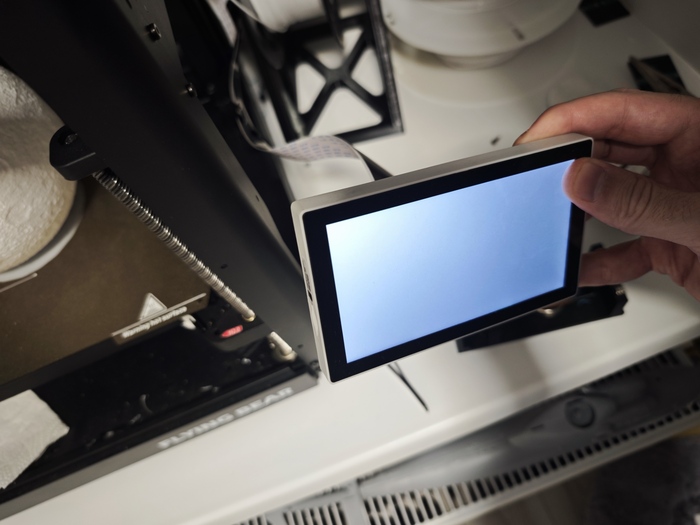

Вы думали, конец? А нет). В середине лета сдох дисплей. Ну, он как бы не сразу сдох, а сначала болел. Дело было так: иногда дисплей вместо нужной информации начал показывать просто белый экран. Малевич, но неправильный, подумал я. Лечилось это перезагрузкой (выкл/вкл) принтера. Но вот в один прекрасный день лечиться перестало. При включении дисплей показывает свой логотип и становится белым.

Мы с ИИ-шкой (я уже говорил, что люблю ИИ-шки?) начали выяснять, в чем дело. Довыяснялись до шлейфа дисплея и контроллера. Как чинить контроллер дисплея, я не знаю, а вот поменять шлейф — плевое дело. Ведь плевое же, да? НЕТЬ. Их тоже нет в продаже. НО можно подобрать аналог! Нужно всего лишь под микроскопом посчитать, сколько дорожек в шлейфе, и насчитать там 41 штучку. Тут я, пока считал дорожки, нашел одну, как мне показалось, помятую контактную площадку. И, возможно, убил шлейф, пытаясь её выпрямить, т.к. пока выпрямлял иголкой под микроскопом, она отвалилась.

А потом (с чувством выполненного долга) пошел подбирать шлейф на всем известном маркетплейсе. Нашел! Он гораздо длиннее, чем нужен, ну и пофиг. Всего-то через месяц я уже бежал с ним с пункта выдачи, чтобы воткнуть и увидеть изображение на замечательном дисплее моего принтера. И это... ну как сказать... не увидел я его. С новым шлейфом тоже белый экран.

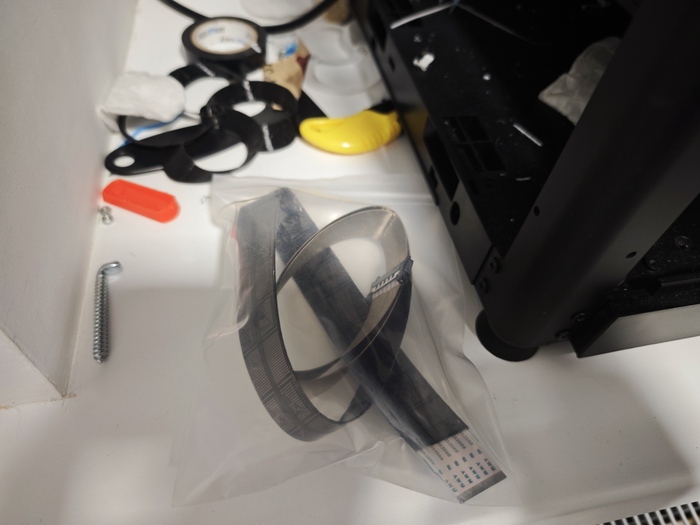

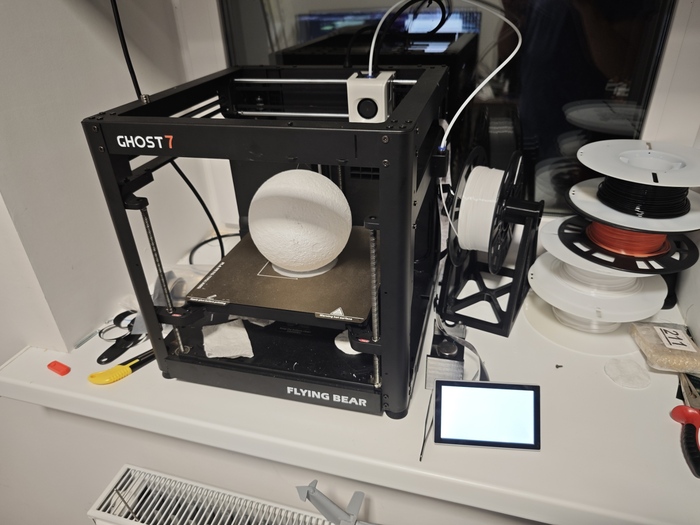

Позже на Али появились запчасти для этого принтера. Родной шлейф я заказал, и он лежит там рядышком с принтером. Ставить его пока лень. Принтер работает и без дисплея, там есть Wi-Fi, и можно управлять через Орку. Я уже как-то привык.

Длинно получилось. Это мой первый пост на Пикабу, который не «ответ на что-то». Надеюсь, понравится. Сейчас попрошу Qwen поправить орфографию, грамматику и всё остальное, за что у меня была тройка, и выложу.

P.S. Сейчас я смотрю и очень хочу большой красивый Bambu Lab. Он всего-то в 5 раз дороже Призрака. Он же не ломается, ведь правда?

Еще один P.S. Фоток с ремонтов не осталось, я как-то не думал, что захочу про это написать. Но какие есть — приложу, только сейчас пойму, как это сделать (да-да, мне уже 35, и я не вижу нужной кнопки). (А вы заметили, что я люблю скобочки?)
