Flyingbear Ghost 7 призрак мертвого медведя⁠⁠

Не прошло и дня с моего поста Flying Bear Ghost 7, или седьмой призрак сломанного медведя возрастом в полгода про поломки принтера за полгода и я на энтузиазме добил его окончательно. Все началось с того что я хотел оживить дисплей, напомню он горел белым и не работал а сам принтер печатал через орку. Дисплей то я поначалу оживил ценой стало то что он выдал Klipper error а пк потерял связь с принтером. Дальше пошли мытарства после которых принтер окончательно окирпичился и о которых расскажет ИИ гугла, потому что время 4 утра я устал и писать осмысленный текст уже не в состоянии.

Привет, сообщество Пикабу и любители 3D-печати!

Хочу поделиться эпичной историей о том, как безобидная программная ошибка Klipper может превратить современный 3D-принтер в монолитный программный «кирпич», и почему штатная электроника Flyingbear Ghost 7 в случае сбоя способна войти в крутое пике, из которого нет простого выхода.

Акт 1. Признаки жизни и внезапная смерть

Всё началось с классического сетевого бага Moonraker на заводской прошивке «Медведя» (версия V1.0.83): в логах вылезла ошибка сокетов Python [Errno 124] Address family not supported by protocol, а дисплей принтера загорелся девственно белым цветом.

Пытаясь восстановить права на запись конфигов, я изменил провайдера в moonraker.conf на systemd_dbus. Принтер сохранился, перезагрузился… и выдал на экране PRINTER ERROR, полностью потеряв связь с ПК. А после попытки скормить ему аварийный флаг отката force_update=1 через SD-карту, экран окончательно потух и превратился в абсолютно черный квадрат.

И тут выяснилась первая конструктивная подлянка Ghost 7: слот под MicroSD-карту физически распаян на самом дисплее. Как только операционная система Linux падает в ступор, дисплей обесточивается, а вместе с ним наглухо умирает и картридер. Прошивка «вслепую» с флешки становится физически невозможной.

Акт 2. Копаем глубже: Вскрытие дебаг-портов

Штатного USB-выхода для ПК на плате Flyingbear Ghost 7 нет — это монолитная мультипроцессорная система. Но курение форума 4PDA подсказало, что на плате есть 5-контактный разъем, подписанный как CAMERA. И это не что иное, как замаскированный аппаратный порт USB 2.0!

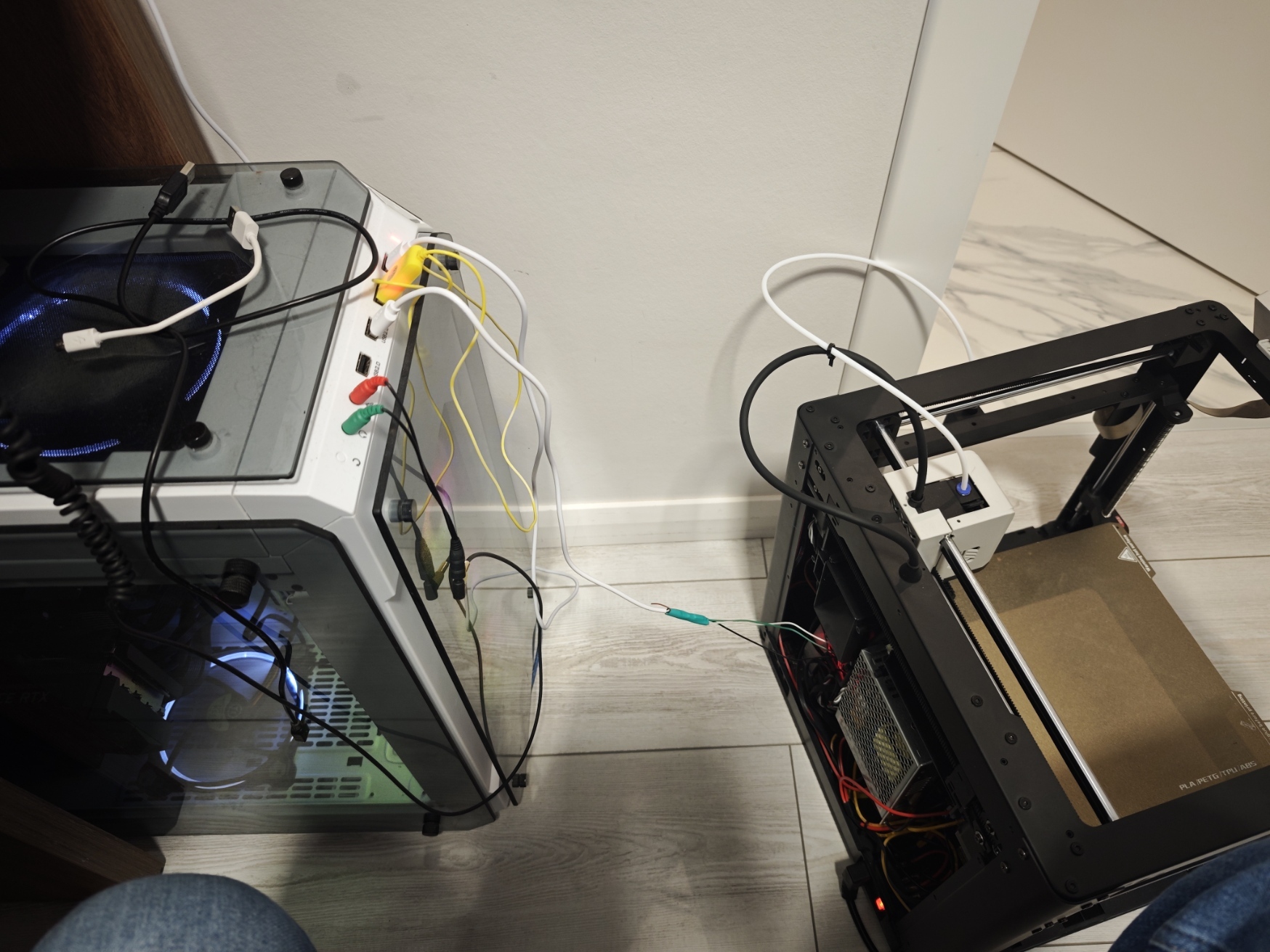

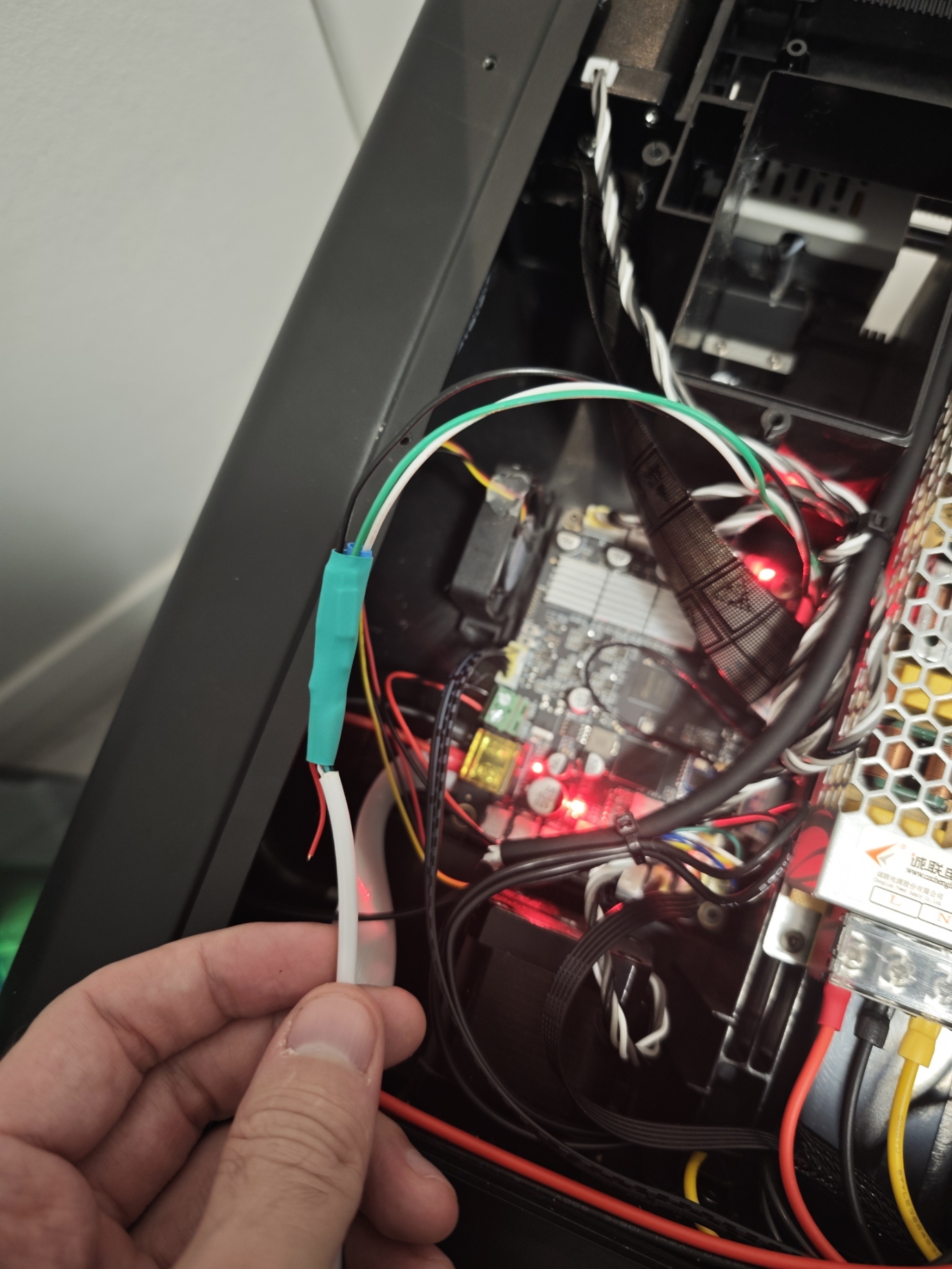

Отрезав провод от старой телефонной зарядки, заизолировав красный кабель питания (+5В) и припаяв жилы напрямую к пинам GND, Data- и Data+ разъема CAMERA, я подключил принтер к компьютеру.
И — о чудо! Компьютер издал заветный звук и определил плату как Ingenic USB BOOT DEVICE. Железо живое! Процессор сам упал в сервисный режим Maskrom для низкоуровневой прошивки.

Акт 3. Битва с USB Cloner и Stage 1

Для заливки прошивки напрямую в чип используется заводская китайская утилита USB Cloner. С помощью командной строки Windows я по кусочкам склеил оригинальное ядро Linux (kernel.img) и файловую систему Klipper (rootfs.img) из официального OTA-архива обновлений, прописал адреса смещения памяти (0x200000 и 0x600000) и нажал кнопку Start.

Процесс запускался, но намертво вис на отметке 40% с ошибкой STAGE1 NOT READY и сбоем отправки управляющего сообщения libusb0.

Изучение отладочных логов программы привело к неожиданному открытию. В моем принтере стоял свежий гетерогенный чип Ingenic X2600N, укомплектованный оперативной памятью LPDDR3 от Nanya (NK6CL256M16DKX-H1), работающей на частоте 400 МГц.

Программа USB Cloner падала на 40%, потому что в момент инициализации ОЗУ (run_stage1_firmware) процессору критически необходим бинарный инициализатор (микрокод таймингов памяти). В стандартных базах программы были файлы только для старых серий X2000 и X2500 с обычной DDR3, а пустые строки или ручные правки текстовых .cfg конфигов приводили к тому, что процессор пытался запустить память по неверным частотам, ловил аппаратный сбой и рубил USB-порт.

Хотя внутренний лог успокоил тем, что аппаратный Secure Boot на чипе выключен (sec_en=0), отсутствие редкого скомпилированного бинарного драйвера под LPDDR3 для процессора X2600N превратило прошивку по USB в домашних условиях в непреодолимый тупик. Даже метод тестпоинта (замыкание 5 и 6 ножек флеш-памяти для сброса CLK-сигнала при старте) не смог заставить чип писать данные без этого драйвера.

Итог: Что делать печатнику?

Если вы поймали глубокий софтверный крэш на Flyingbear Ghost 7 с процессором Ingenic X2600N, обычными методами дома его не поднять. Остается два пути:

1. Хардкорный: Взять склеенные файлы образов системы, выпаять 8-ножечную микросхему памяти с платы и залить дамп напрямую через программатор (типа RT809H) в сервисе электроники, полностью минуя процессор.

2. Рациональный: Выкинуть капризную закрытую заводскую плату и поставить открытую комбо-плату для Klipper (например, MKS SKIPR или BTT Manta). Там картридер распаян на самой плате, SSH открыт с завода, а управление полностью уходит в веб-интерфейс Fluidd на ПК или телефоне, избавляя от багов сокетов раз и навсегда.

Всем ровных слоев и открытых прошивок!

Немного дополню, на 4пда прочитал что можно написать китайцам и они часто идут на встречу высылая нужные запчасти, но при этом требуют сфоткать серийник, а у меня вот он полностью выгорел. Писать им я в принципе не собирался. Но если у вас 7ой Мишка то во первых я вам сочувствую и на всякий случай защитите серийник
