С давних времен лежит у меня телешизер VESTEL LCD TV 32884FHD c мертвой подсветкой и майном, но с целой матрицей и недавно подарили мне разбитый, но вполне рабочий самсунг. Подумал, почему бы не попробовать перекинуть стекло, разобрал оба, но количество проводов в шлейфах сильно разнилось и закрались кое-какие сомнения. Даташит наше все, находим, сравниваем и грустим, VESTEL имеет на борту матрас LC320WUE-SBR1-LG FHD с 2 каналами 10-бит LVDS 51pin , в то время как на самсунге CSOT ST3151A04-8 c 1 каналом 8-бит LVDS 30pin.

Пробуем прогуглить что будет, если задействовать один канал, запараллелить, получается фигня полная.

Гуглим дальше как превратить один канал LVDS в два и перелопачивая тонну китайской дичи натыкаемся на ветку форума с похожей темой, где в итоге ничего не вышло, потом в голове щелкает, что скорее всего самсунг пихал эти майны во всю линейку телевизоров от мала до велика, качаем сервис мануал на подобное шасси samsung_f55_chassis_u85a и убеждаемся в этом.

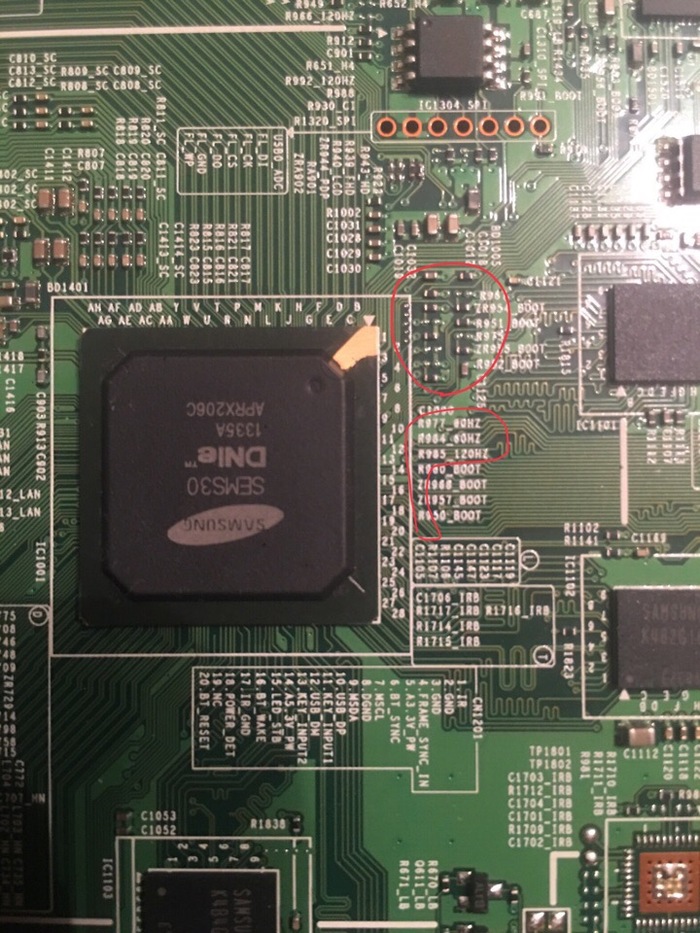

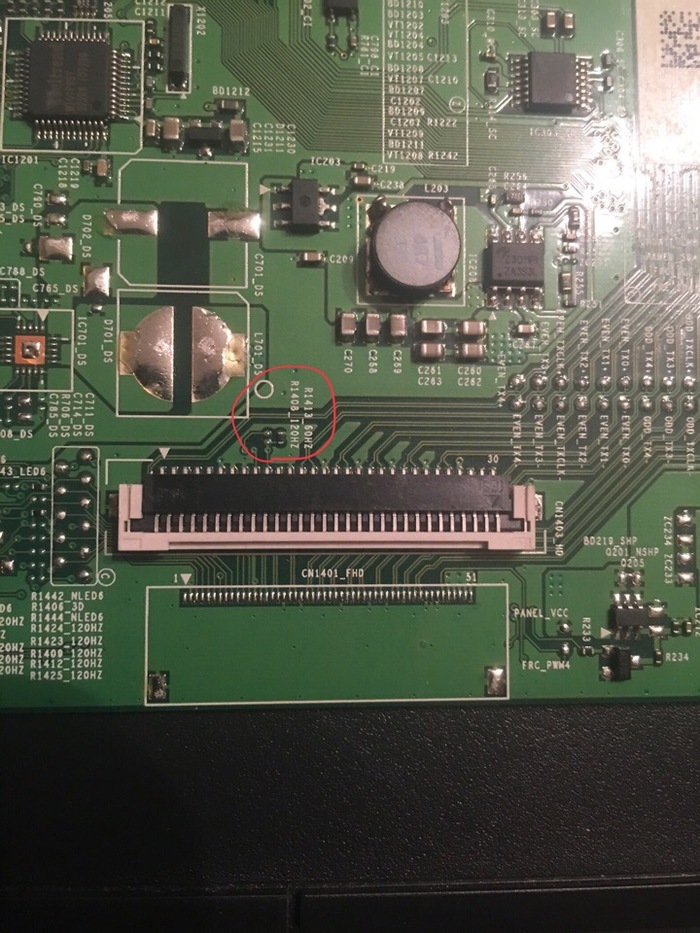

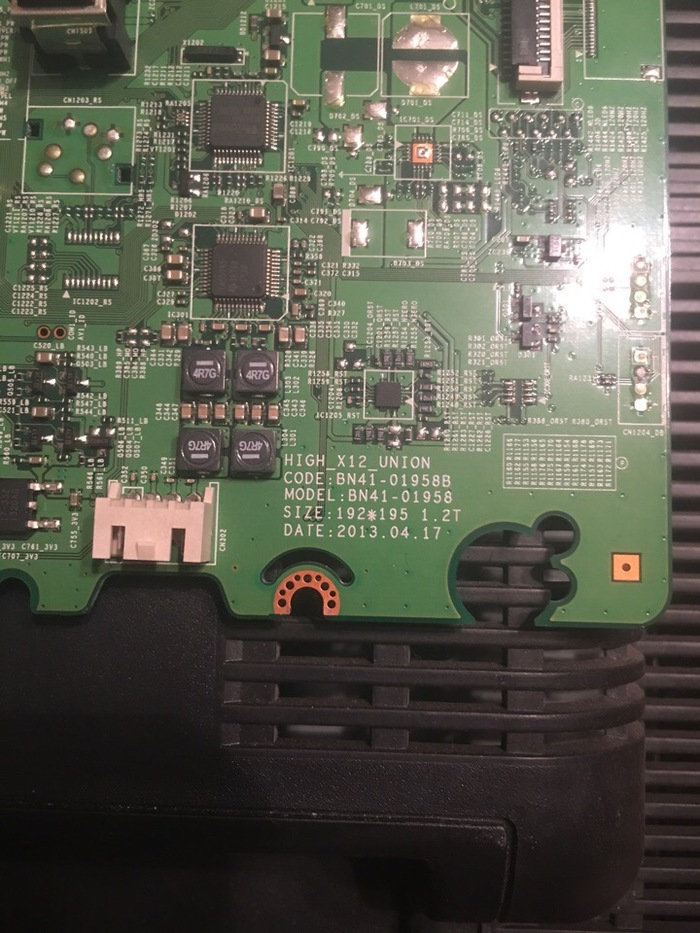

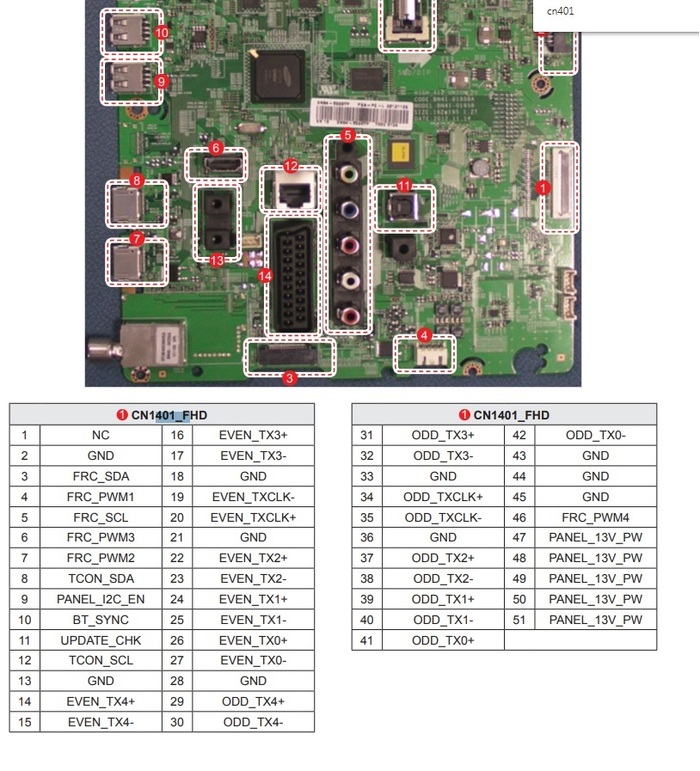

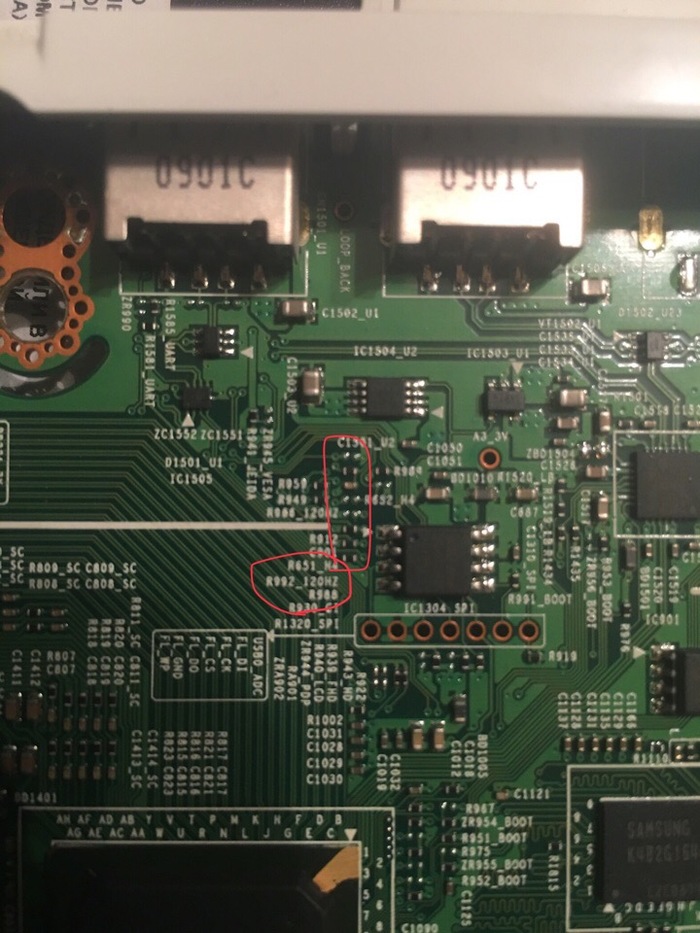

Плата на фото как моя, только разъем 51pin, у меня же 30 pin. В этом сервис мануале не оказалось схем, к сожалению. Инфо по моей плате и найденные страпы:

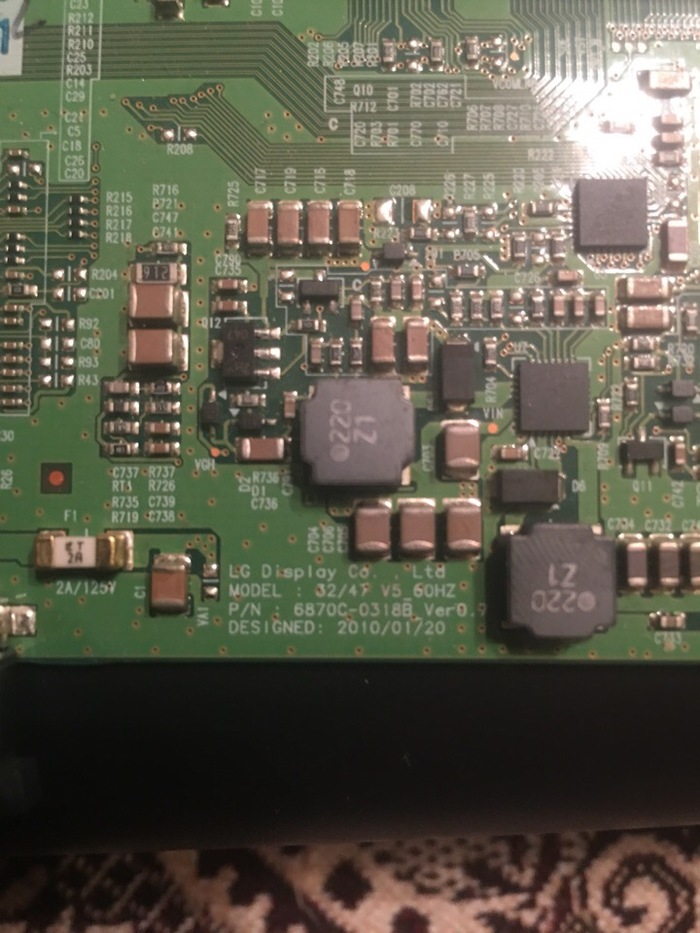

Подружить пытаюсь с т-коном:

Прошу поделиться схемой на этот майн, или фотографиями страпов на плате с разъемом 51 pin, или любой информацией по теме.

Оборудование: Фен, паяло, мультик, ослик, микроскоп, кривые руки.

Знания: Чем больше я знаю, тем меньше я знаю.

Спасибо, что дочитали!

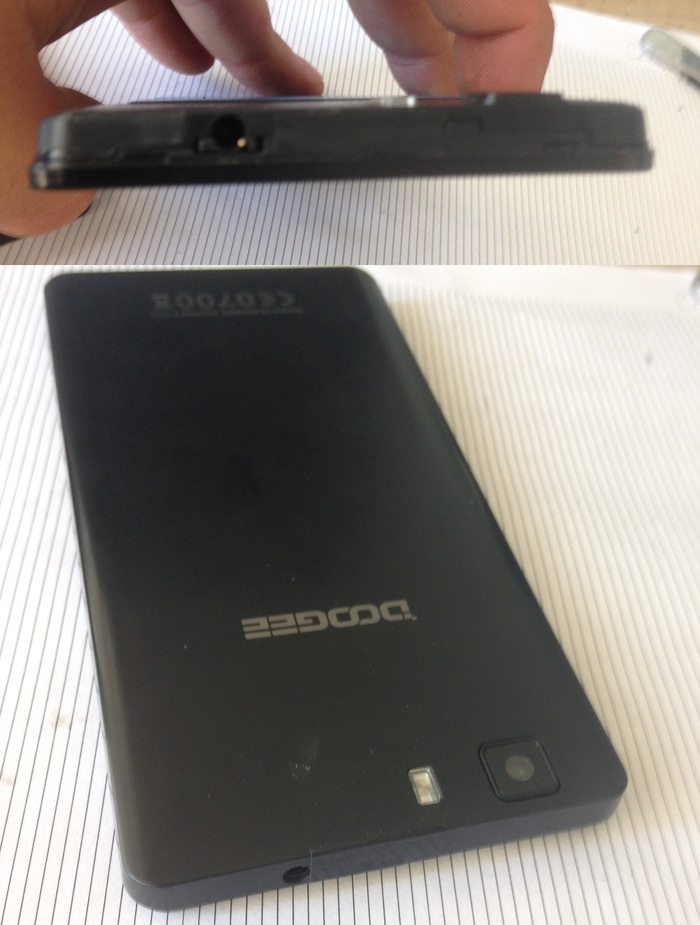

Передали мне на работу телефон, с просьбой посмотреть, заявленная неисправность - не заряжается. Пациент ДУГИ X5, пришел из сервиса в виде набора для самостоятельной сборки, плата, винты, дисплей и корпус все по пакетикам (и даже все на месте). Вот такой:

Визуальный осмотр платы показывает отсутствие штатного разъема зарядки, подкидываем дисплей и заряженную батарейку, видим изо, реакция на тач, все ок. Разбираем.

Делаем некоторые замеры и приходим к выводу, что умер контроллер заряда, либо отгорела дорожка в межслое, так как руки у меня из ж...ы, а из инструмента мультиметр и самый хреновый паяльник в мире с вечно обгорающим жалом, принимаю решение внедрить модуль 4056, который валялся рядом на столе и обычно заряжал то, к чему нет кабеля. Итак, начнем:

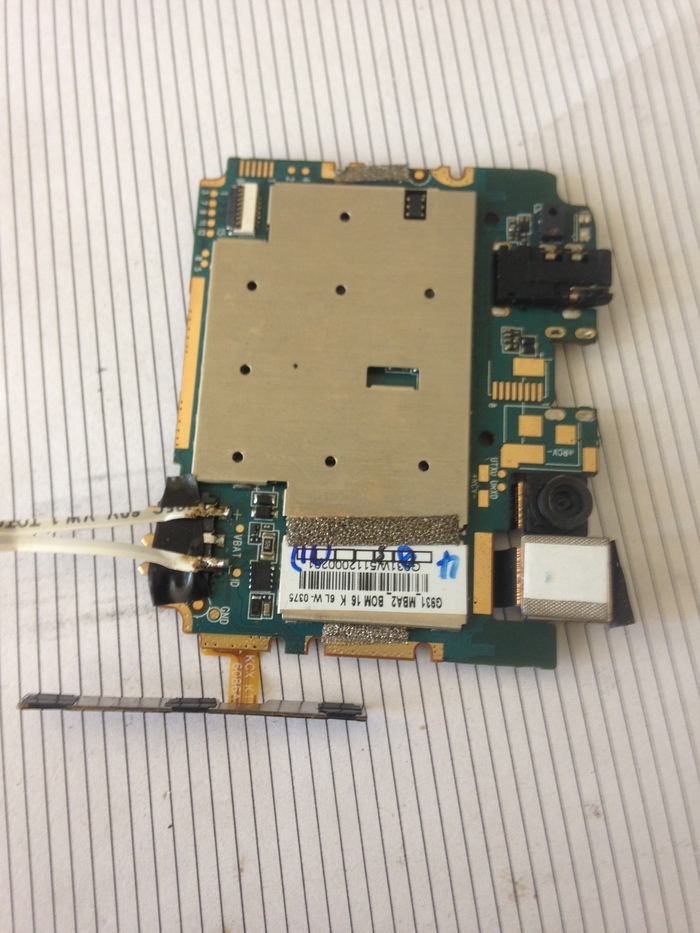

Припаиваем два провода(я взял обрезок шлейфа от матричного принтера, так как с проводами криво корпус закрывался) к выводам батареи (+) и (-), туда пойдет выходное напряжение модуля и прячем под наклейку, далее ищем место, где поместится модуль, распаивать на плате с имеющимся паяльником не вариант, побоялся совсем ушатать... И вот оно! Супер-пупер динамик отправляется в помойку, а на его место приклеиваем на сопли 4056

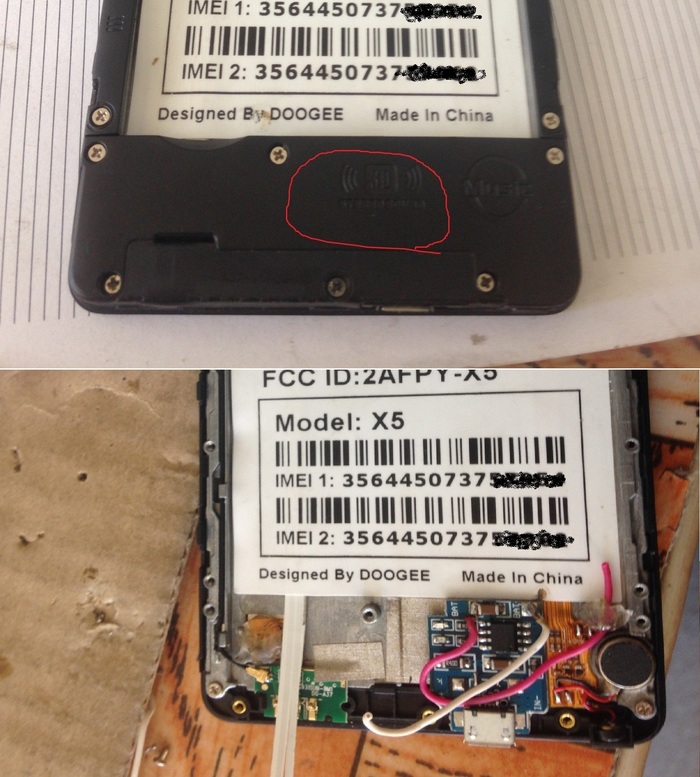

Соединяем соответствующие выводы модуля и платы, отверстие динамика совпадает с новым разъемом, немного расковыриваем крышку

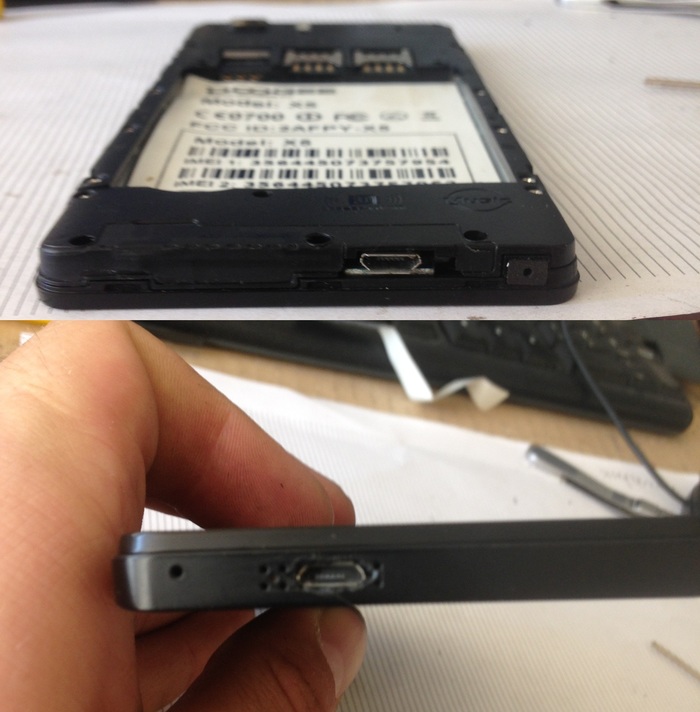

Запаяем сверху пластиком отверстие старого разъема и получаем инвалидный почти рабочий аппарат, с отсутствием динамика и синхронизации с пк. Погонял его сутки, все работает, кроме USB и звука конечно, но USB хозяину и не нужен, потом психанул, разобрал еще раз, прошелся лаком по пайке и внедрил над антенной родной динамик (слева от 4056), просверлил корпус и крышку сзади, сетку вклеил, звук хреновый, но есть и можно ориентироваться не только на вибро, фото не делал уже. Вид корпуса на месте старого разъема

Вот так телефон сменил ориентацию...разъема. Плюсы данного метода: стоимость модуля от ~25р на али, да и в магазинах нередко есть в наличии, повторить может каждый, у кого есть любой паяльник и руки, не нужно особых знаний и понимания процесса, никакого чтения даташитов и схем, никакого BGA, флюсов, шаров, трафаретов, дорогих паяльных станций с нижним подогревом, то есть как все и хотят!))) Минусы: Нет синхронизации с ПК (может и можно было диф пару прокинуть на разъем, не заморачивался), нет индикации заряда, проценты поднимаются только после перезагрузки, хреновый звук, ну и ваще не по фен-шую и ужоснахфиг.

Данный способ подойдет тем, у кого аппарат просто не заряжается, разъем и защитные цепи в порядке, нет лишего потребления, кз на плате. Никогда так не делайте, мне стыдно.

Итак, в назначенное время и впрямь поступил звонок с неизвестного номера, все же работают люди, не зря деньги качают.  Взял трубку, услышал женский голос, девушка представилась Елизаветой, разговаривала с прикольным акцентом(эстонка что ли?), рассказал ей о ситуации, она спросила имей, потом озвучила мне марку и модель телефона, сказал, что все совпадает, попросил содействия в поиске хозяина ииииииииииииии отказ! Ну не разглашают данные третьих лиц, это ясно-понятно, передать телефон официальному сервису тоже не катит, потому как "..наша компания занимается изготовлением и реализацией устройств, и поиск людей или техники не наша работа, этим должна заниматься полиция". В принципе, это можно понять.. Ну, раз само яблоко указало мне путь - так тому и быть, подумал я..

Тот самый номер.

На работе настал обед, я немного решил просветить себя и погуглить такое явление как "находка" и все что с этим связано, так вот, заявить ->полгода->PROFIT!! или требовать 30% от стоимости у хозяина, в качестве вознаграждения. Звучит неплохо, подумал я, так почему же брошенные авто стоят годами и гниют? Хотелось найти реальный пример, как у кого-то получилось стать законным владельцем бесхозного имущества, что же я увидел? УЖАС! Шьют реальные сроки за найденные телефоны, хорошо если за кражу, а то и разбой!

В моей голове боролась эта мысль, с мыслью довести дело до конца.. Еще немного потупил и решил обратиться за советом к помощнику председателя суда моего городского района, позвонил, объяснил ситуацию, попросил совета, подождал, перезвонили.. Я не юрист, но суть такова, если телефон с симкой хозяина, то можно идти заявлять, к тебе вопросы могут быть, но оснований не будет для чего-либо, если симки нет, то НИ В КОЕМ СЛУЧАЕ НЕ ХОДИТЬ В ПОЛИЦИЮ, симки нет ->вытащил->вытащил, значит незаконно распорядился чужим имуществом-> незаконно распорядился -> а законно ли завладел?! В общем, устанешь доказывать, что ты не верблюд. И знаете что? Справедливости нет! Хер я пойду что-то заявлять, вера в правосудие давно пошатнулась. У меня нормальная жизнь, не хочу себе этого гемора. Поэтому, телефон я выкинул, но если хозяин найдется, я запомнил куда)))))))))))) Всем благ, не та конечно развязка, какой хотелось!

Принесли Iphone 5 со словами: "Сделай че-нибудь"

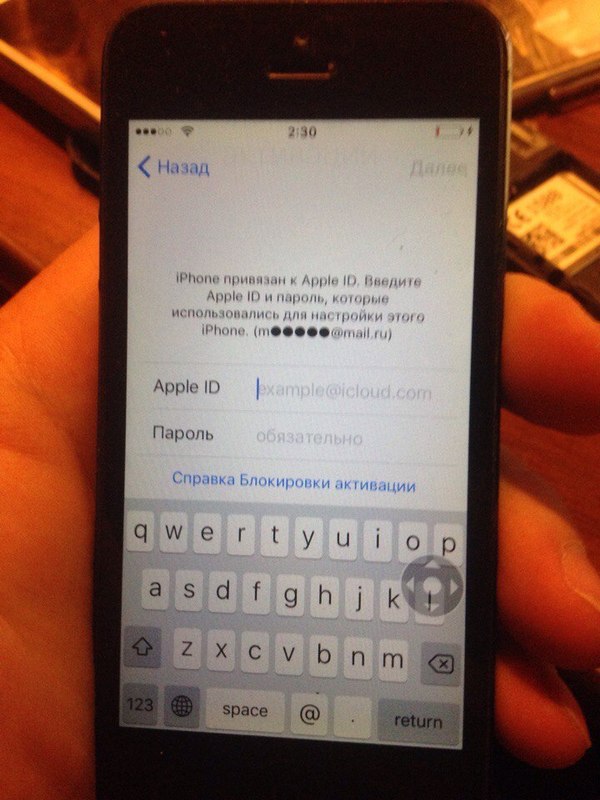

Ситуация стандартная, телефон явно скомунизженный, полностью работоспособный, но залоченый и в режиме пропажи. Вот, делаю что-нибудь. Особо ни на что не надеюсь, вдруг владелец найдется. Imei: 013429000916565

Отправлю телефон владельцу, если он докажет свою причастность к владению аппаратом и оплатит пересыл. Предположительно, телефон из Читы.
