Модель электроцепи в Simulink
Имеем матлаб R2018b (9.5.0.944444). В нем Simulink. Пытаюсь посчитать просчитать такую задачку, определить токи. "Определить токи в ветвях резисторов, режимы работы источников питания и составить баланс мощностей"

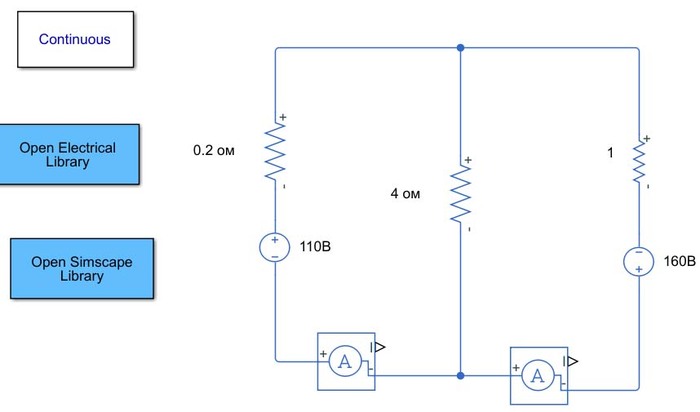

Собрал в симулинке
Ну тут два амперметра (?) пока. Не робит ваще.. Пишет:
['van1/Current Sensor', 'van1/Current Sensor1', 'van1/0.2 ом', 'van1/1 ', 'van1/110В', 'van1/160В', 'van1/4 ом']: Each physical network must be connected to exactly one Solver Configuration block. There is no Solver Configuration block connected to Physical Network with the following blocks: 'van1/Current Sensor'
'van1/Current Sensor1'
'van1/0.2 ом'
'van1/1
'
'van1/110В'
'van1/160В'
'van1/4 ом'
Не понимай я чо это:( Вот из инета похожий пример в симулинке, там все работает https://faultan.ru/simulation/matlab/steady_state/Но его я не могу исправить под свою задачу, видимо версия у них устаревшая, у меня нет таких компонентов даже в библиотеке.
И до кучи - почему сопротивления имеют полярность?()_()
