Повторяющиеся дефекты печати - FDM
Прошу помощи с определением дефектов печати.
Принтер Flyingbear Ghost 6 в стоке.
При печати нескольких одинаковых деталей появляются дефекты, причём практически повторяющиеся. Стенка вдоль оси Х обычно хуже чем вдоль Y.
При этом первые несколько слоёв стенки печатает вообще в идеале, а потом начинает козлить.
Если настроение у принтера хорошее, то может напечатать всё почти без дефектов, но это редко.
Сверху две детали из PETG, напечатано со скорость 30мм/с, стенка 25мм/с, температура 215, обдув 100%. После первой печати сушил катушку в духовке с конвекцией на 50 градусов 2.5 часа.
Снизу PLA, 195 градусов, обдув 100%, слева стенка 40мм/с, справа - 20мм/с.
Подозреваю, что проблема с механикой, но что именно делать? Оси смазывал консистентной смазкой, эффекта нет.
Показать полностью
1
Запоздалый обзор на FlyingBear Laserman
Всем доброго времени суток.Сразу всем читателям, желающим задать вопрос:" А при чем тут 3d печать?". Ответ ближе к концу статьи. И это не банальное "потому что эта фирма производит принтеры"). Хорошего прочтения.
В этой статье, как уже стало понятно, речь пойдет о лазерном гравере Flying Bear Laserman. Гравер, от компании, получивших свою известность за хорошие, качественные 3d принтеры, полюбившиеся многим. Являюсь владельцем Flying Bear Reborn, на который делал обзор тут. До сих пор он у меня пашет верой и правдой. Кг50 он отпечатал уже точно. Так что расчитываю получить такую же долговечность и от гравера данной компании.
Вообще история моих устройств начинается именно с лазерных граверов. Из простых чпу станков первым я купил именно лазерный гравер с целью доп заработка. Как он называется я уже не вспомню, но он до сих пор лежит на балконе. Периодически смотрю с чего начинался весь этот путь... Ностальгия.
Но история первого гравера быстро сошла на нет. Он был медленный, неудобный в управлении, требовал включенного пк, область печати микроскопическая и так далее. В общем одни сложности. Так и не заработав на нем я отложил эту идею на потом. С Laserman все иначе. Он не требует пк для работы (подготовку файла не считаю), работает быстрее и лазер на нем качественнее, хотя что странно, мощность та же.
Увы, фото на столе не будет. Бардак жуткий после проектов)
По техническим характеристикам гравера тут все просто: есть wifi (не удивительно, но очень облегчает работу с ним), область гравирования -300х400, так же есть ответ воздуха из зоны гравирования (выжигания) с фильтром. В целом это самое важное что есть для такого аппарата.
Сразу по поводу веб интерфейса. В моем случае гравер и пк находятся в разных комнатах. Порядок действий в данной ситуации таков. Подготавливаешь файл на пк, перекидываешь по беспроводной сети на флешку гравера и топаешь выставлять заготовку под гравирование.
По механике гравера отмечу что мне понравилось:
Очень простая сборка. Понравилось в механике почти все. Исключением является лишь не очень удобное позиционирование лазерной головы относительно заготовки. При закручивании винта голову чуть чуть опускает вниз, что сбивает фокусировку лазера. Можно приноровиться.
В остальном же все хорошо. Ролики openbuilds с эксцентриками, жить будут наверное вечно. Все каретки легкие, износ у них минимальный. Ремни классические gt2 6мм. Прячутся в паз профиля 20х20, крепятся в нем же.
Теперь по примерам работ "для души"
Теперь по поводу коммерции. Думал раз появилась у меня эта чудоштука, то стоит готовые детальки разрисовать. Тут меня ожидало фиаско. То ли я совсем без рук, то ли пластик для 3d печати не соответствует каким то критериям для гравировки, но в итоге пока у меня ничего путного не вышло. Пример тому вот:
В итоге по коммерции: при желании с этой машиной вполне реально заработать на оплату ЖКХ например. Купил одинаковых заготовок, наклепал, продавай. Ну и поделки для души никто не отменял само собой. Конструкторы всевозможные он вырежет из фанеры до 4мм без проблем, но в помещении будет стойкий запах гари. Вытяжка на столько не сможет отфильтровать воздух, так что проветривать обязательно.
На счет необходимости данного станка: Нужен ли он вам? Не знаю. Станок очень габаритный, не на все столы он влезет полностью. Если 3d принтер все же более универсальное устройство, то у гравера фукционал весьма ограничен. Он может вырезать или загравировать что либо. Если подойти к нему с фантазией и кучей свободного времени, то вполне реально делать на нем какие либо изделия из той же фанеры или например кожзама (порежет быстро и качественно при должном умении). Если по принтерам я могу сказать, что они могут быть широко необходимы и востребованы, то про Laserman я такого сказать увы не могу.
Что на счет самого станка - это 9/10. Легок и понятен в использвании, все говорит о том, что прослужит он достаточно долго. Только регулировка по Z оси подкачала. Я доволен)
Если у вас есть какие то вопросы по поводу станка - пишите комментарии, отвечу. Для меня эта статья далась проблематично, по этому мог что то упустить. Самые интересующие вопросы могу описать в следубщей статье.
P.S. Статья по roller mode (он же отвечает за гравирование цилиндрических обьектов) будет позже.
Спасибо за проявленный интерес, не болейте)
Показать полностью
11
Печатный Дракон
Всем привет!
Продолжаю побеждать 3Д печать. И (наконец) вместо бенчей-корабликов, кубов и разных кронштейнов у меня дошли руки до печати чего-нибудь "для души".

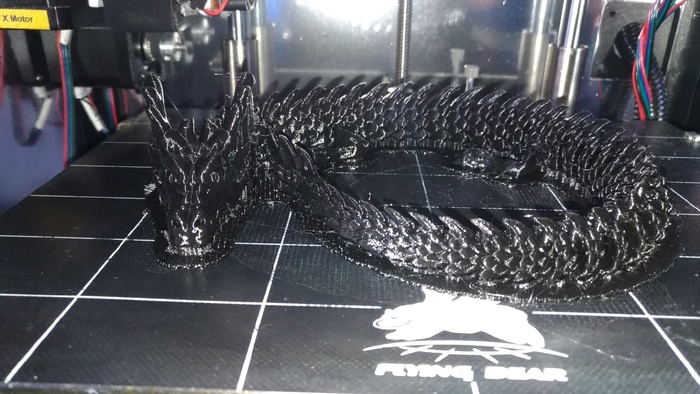

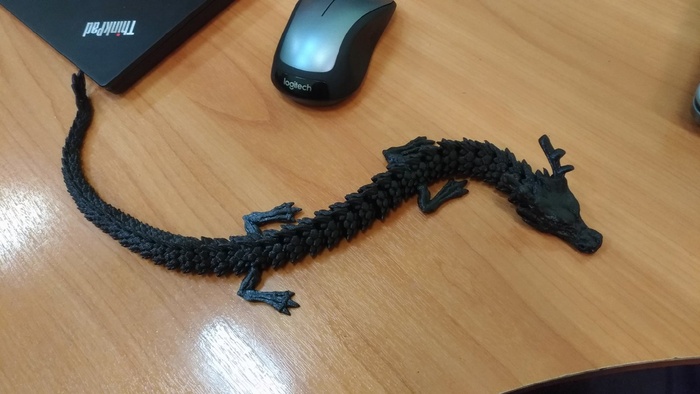

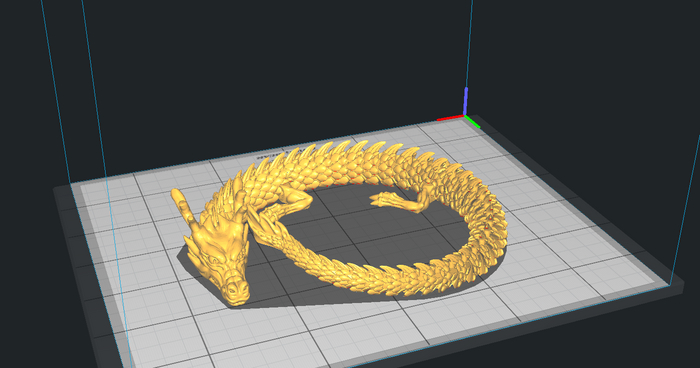

Итого получился вот такой вот дракончик)
Печатал на модернизированном FlyingBear Ghost 4S.
PETG
230C/85C
0.4/0.2
75мм/с
Тип прилипания - плот.
Время печати 12.5 ч
Следёющим напечатаю его брата, но уже белым PETG. Будут Инь-Янь.
Ссылка на модель на моём Г.Диске: https://drive.google.com/file/d/1vLlWsdkDsFijRdIz4WmI8oB4bY4...
Печать моя = тег "моё".
Модель платная, и я её честно украл, т.к. оплатить её сейчас из за санкций нельзя.
Виноватым себя не чувствую.
Показать полностью
3
Долгожданный REBORN от Flyingbear. Это уже что то промышленное!
Доброго времени суток!
Кажется мне, что статьи на медведей всегда накатывают волнами при выходе нового продукта. Это очевидно, так как компания выпускает продукты Высокого качества и следит за тем, что бы цена на данные продукты была приемлема. Плюс ко всему принтер раздаривают каждому (ну или почти) обзорщику, что несомненно делает шума, даже если продукт ожидания не оправдывает. Так же хочу заметить, что flyingbear прислушивается к пользователям в большей мере (по их заявлению конечно же) и старается выпускать новые принтеры такими, что бы они удовлетворяли потребности большинства потребителей.
В моей же случае reborn мне нужен, как универсальная (как я думал) машинка. Есть задачи печатать действительно больший детали, на заказ и для себя (для себя реже, пластик уже жалко))). Иногда печать нужна быстро. И опять же ничего не мешает разместить много деталей на стол, это явно увеличит скорость их производства.
По ценам... Обзор на принтер выйдет аккурат перед 11.11. Сэкономить конечно много не дадут, но пара тысяч тоже не лишний. Это два, а то и три кг пластика. Ссылку на али оставлять не буду, скажете ещё реклама. Цена на момент написания чуть выше 37 т.р. с доставкой с Российского склада. Самый минимальный ценник, который я нашел в Москве - 45т.р. Совершенно не рентабельно, с учетом китайской доставки максимум за неделю.
Теперь же о принтере. Он огромен. На самом он кажется огромным. По факту же он немного больше своего прямого конкурента, о котором я писал предыдущую статью. Габариты его составляют 566x529x582мм.
Не буду никого грузить в этот раз большим количеством ненужных фото. Собственно в коробке вот
Расстройство у меня вызвало сопло обдува.... Первая фраза была :" ну что это такое"
Напечатано отвратительно. Однако по отзыв на али я не один такой.
Расфасовано все по пакетикам как надо, плюс запасной собранный хитблок в комплекте вообще не лишний. Детали корпуса - литье.
Сотрудник по укладке проводов ушел в отпуск на момент сборки моего экземпляра. В целом по электронике все отлично. Кто то может сказать, мол TMC2225 не поддерживают LA. Честно говоря - чхать). Я никогда им не пользовался на директах, потому как при печати нет на столько выделяющихся углов, как на системах bowden подачи.
По сборке: получил удовольствие- честно. На ютуб канале все очень подробно показано, и ошибиться в процессе очень сложно. Но я не был бы я, если бы не ошибся разок) Не закручивайте сильно подшипники оси z во время сборки. Во всем остальном все супер. Детали друг в друга встают как надо, сухари у меня не вызвали никаких затруднений, стойки имеют фрезерованные фаски.... Ну в общем продумали по сборке максимум.
Единственное я не понял откуда они взяли моторы без фаски? Ну жить конечно не мешает, но вопрос у меня этот возник
И не уверен я в необходимости столь толстого стекла на столе.
По окончанию сборки у меня ещё остался пакет с запасным крепежом. Отдельный респект за это!
Хотенд, сборная солянка. Радиатор вроде от e3dv6, а хитблок e3dv5. И это единственное, что у меня чешутся руки поменять
По примерам печати: скорость 80мм/с периметры 40мм/с, слой 0.2 (не все). Гайка из флекса печаталась со скоростью 30мм/с, периметры 15мм/с (очень не плохой результат я считаю).
Черные детали печатались из старого сырого абс. Призрак и кронштейн печатались с откатом в 1.5мм и соплей было много. На ведьме постав 2мм, однако совсем от всех соплей избавится не удалось. Но и сушить 70грамм пластика я не был готов, проще шкуркой пробежаться)
В общем по фоткам хватит)
Давайте теперь для себя отмечу плюсы:
1.Большой с областью печати 350х310х350
2.Очень, ОЧЕНЬ жесткая конструкция
3.Директ
4.Достаточно короткие ремни как для corexy системы с очень удобной системой натяжки!
5.Рельса на Y и валы по X вообще без претензий!
6.Проверенный временем хотенд
7.Закрытый корпус.
8.Wifi (кстати это первый принтер, который я подключил по wifi. После этого начала дико глючить Cura. С чем связано не знаю)
9.Отличная электроника
10.Ультрабаза хорошего качества
11.Фоточка файла печати - очень удобно)
12.Запасной крепеж!!!
13.Запасной собранный Хитблок!!!
14.Тихие драйвера
Всякие плюсы типа "возможность отправки команд gcode через меню" и подобные я не учитываю. Такими вещами либо не пользуешься, либо делаешь это один раз.
Теперь же по минусам:
1.Квадратный хитблок E3Dv5. Почему бы не поставить вулкан на быстрый принтер? не понятно. 2.Вполне реально гонять этот принтер на скоростях 100-120 мм/с и при этом он не должен напрячься, но ограничение в плавке пластика немного убивает.
3.Обдув... тут вообще без комментариев.
4.Километровые провода к голове, уложенные в гофру. Я все понимаю, что лишние коннекторы ни к чему. Потеря тока, лишние сложности в поиске проблемы, если таковые будут ну и тд. Но я все же склонен считать, что провода больше метра - проблема не меньше. Что бы поменять термистор все из этой гофры придется вытаскивать, где то паять... вы меня поняли надеюсь.
5.Из двух часов на сборку я потратил около 40 минут на регулировку дверей!!! (это о наболевшем)
6.Краска профиля слетает почти ногтем
7.Колпак был бы очень кстати!
8.Цена +/-
Вывод: Почему же я написал про что то промышленное. Ходил я значит по выставке росмолт и глядел на принтеры, похожие на монолит. Недвижимые, без люфтов всяких, качественно подогнанные и отлично собранные. Flyingbear Reborn мне напомнил это чувство. Действительно качественного станка, сделанного на долго. Как оно будет на практике - не понятно. Однако он мне уже отпечатал несколько заказов, которые требовали печати более суток. Не подвел. Желание перерабатывать там что то он у меня не вызывает. Колпака мне все же не хватило. Если принтер будет стоять в холодной комнате или со сквозняком, то есть вероятность отрыва моделей из абс от стола, что у меня собственно и произошло. Если кто-нибудь будет делать под него колпак, закажу 100%. Во всем остальном же станок отлично себя показывает в работе. Если есть мастерская или вы печатает на заказ- берите, не думайте. Да, цена кусачая, но оно того стоит. Стоимость конкурентов неоправданно выше (учитывайте полузакрытую камеру пожалуйста), а по качеству там есть претензии ( конкурентов я знаю 3).
В общем то я все сказал)Спасибо за внимание, удачных печатей и не хворать)
Показать полностью
25
Вступаем в ряды 3D печатников
Идея войти в мир 3Д печати не оставляла несколько месяцев и вот решился, закупил FlyingBear Ghost 5 ревизии. Плата MKS Robin nano v1.3
Стоковый вариант на боуден экструдере, с длиннющей трубкой и дефолтными откатами по 7мм. Что немного огорчило. Но печатает вполне сносно, даже из коробки.
Побаловался с калибровочным кубом и всякими фигурками. Ну и без кораблика бенчи не обошлось.
Ну а дальше всесильный ютуб просвещал меня несколько дней о том как и что можно улучшить =) В итоге были заказны драйвера TMC2209 (не пришли на момент написания поста но с ними минимум проблем). И принято решение переделать на директ экструдер в погоне за качеством, скоростью и возможностями.
Распечатал пару деталюшек из описания под видео Дмитрия Соркина
Моторчик пришел за 5 дней со склада в РФ. Опорное напряжение на его драйвере выставил в 0.7, 0.6 уже не тянуло на больших скоростях печати. Греется как печка он, так что радиатор не помешает.
Ну и печатаю малыша Грута =) на директе пластиком PLA, 200 градусов, 60mm/s, retract 0.7 слой 0.2. Высота фигурки примерно 40мм.
Дополняем модификацией обдува
https://grabcad.com/library/flying-bear-ghost-5-1
Сначала в черном PLA, потом перепечатал в PETG красным
Думаете всё... а нифига. Радиатора мало было. И решил еще распечатать более термостойким PETG нового краба для директа. Директ экструдер печатает замену себе же )))
Радиатор докинул, из закромов родины честно оставшихся после разбора кучи материнских плат лет 5 назад. Всё собрано в кучу, докуплен цепной кабельканал. Весь доп крепеж печатается на том же принтере и разрабатывается в любом 3D редакторе.
Вот теперь уже совсем другое дело, радиатора хватает, греется градусов до 50 моторчик. Всё в цвет +/- и выглядит как станочек ЧПУ.
И следующим этапом я случайно узнал про Lineral Advance и возможность прошивки госта под Marlin 2.0 o_O
В родной прошивке медведя этой функции нет от слова совсем, а она очень крутая и нужная.
Заморочился и нашел гитхаб энтузиаста (закину ему доната наверно)
https://github.com/Sergey1560/Marlin_FB4S
Качнул оттуда ZIP https://codeload.github.com/Sergey1560/Marlin_FB4S/zip/refs/...
Собрал по инструкции
Поменял:
файл: Marlin/Configuration.h параметр MOTHERBOARD:
#ifndef MOTHERBOARD
#define MOTHERBOARD BOARD_MKS_ROBIN_NANO_V1_3_F4
#endif
так же в этом же файле меняем конфигурацию под установленные драйверы
#define ALL_DRV_2208 - все драйверы 2208
//#define FB_4S_STOCK - стоковый конфиг под 4S
//#define FB_5_STOCK - стоковый конфиг(X,Y 2208, Z и экструдер 4489)
У меня пока сток, так что поставил #define FB_5_STOCK
файл: platformio.ini в параметре default_envs указать mks_robin_nano_v1_3_f4
Сделал калибровку Lineral Advance, под PLA и получил примерно 0,15 коэффициент. Работает просто супер, немного жужжит конечно экструдером но это вылечится заменой драйвера как придут с Китая. Теперь этот зверь с апгрейдом всего в 2к деревянных и своей цене в 21к с кешбеком от известного сервиса... печатает просто сказочно. Причем потенциал есть печатать и флексами всякими, но пока не пробовал.
Девайсом очень доволен, хоть и пришлось порядочно покурить мануалы и доработать напильником.
Уже напечатал кучу всяких подставок, крепежей, и прочего =) жене распечатал насадки на кондитерский пакет, стоимость печати примерно рублей 15 вышло, а продают такие насадки за 1-2к в проф магазх. Это так.. просто чтоб прикинуть выгоду.
Короче, очень крутая штука и своих денег стоит! Но руки должны расти откуда надо чтобы довести его до ума.
Всем спасибо за просмотр!
Показать полностью
14
Помощь в настройке 3d принтера
Уважаемые знатоки, прошу откликнуться специалистов по настройке flyingbear ghost 5. Изначально, по неведомой причине вышел из строя нагреватель сопла. После его замены на аналогичный из прилагаемого запасного комплекта, при печати стала скакать температура в диапазоне +/- 15 градусов от заданной. Т.к. в штатной прошивке PID не откалибровать, то я перепрошил на marlin. Ситуация не изменилась. И более того усугубилась тем, что при попытке что либо напечатать печатающая головка с треском пытается выйти за пределы стола. Я вновь прошил штатную, но обе проблемы остались. Поиск решения в интернете ничего толкового не дал. Прошу помощи. Возможно в Москве есть люди которые за вменяемые деньги смогут профессионально оказать содействие?
Первый принтер- первый опыт
Приобрёл не так давно FlyingBear p905x, забирал у давнего знакомого, состояние «после схватки с котом», большая часть проводов и защитной гофры покусана, но на работу не влияет, гибкий кабель-канал в плачевном состоянии.
Решил всё поправить, после калибровки стола напечатал пару мелочей и надумал распечатать новый кабель-канал до экструдера))
Пишу это что бы скоротать время, пост первый, написан от балды, поэтому не закидывайте какахами)))
Буду признателен людям которые смогут дать пару советов по апгрейду данной модели, да и в целом по работе с 3D принтерами.
