Недавно заказал популярный в узких кругах радиолюбителей, тестер радиоэлементов. Штатный акриловый корпус, который предлагал продавец, меня не устроил, так что, не найдя ничего подходящего на Thingiverse, я решил сделать свой вариант. Дело в том, что новая версия аппарата имеет меньшие размеры, чем все найденные модели корпусов. В итоге получилось вот это:

Так-же решил сразу переделать его на нормальное питание, т.е. 18650, с повышайкой, зарядным модулем. Все, как у людей.

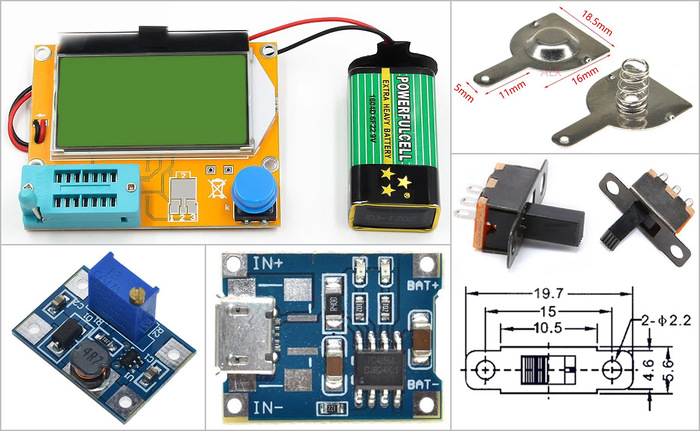

Для повторения данного творения вам понадобятся дополнительные материалы:

Ну и сам аккумулятор, формата 18650. Я думаю, вы знвете, как он выглядит.

Собирается все просто, но, возможно придется немного поработать надфилем. В первой версии я немного ошибся с отверстиями под модуль зарядки и напрявляющими для выключателя. Во второй версии эти ошибки исправлены, вроде. Проверять я это, конечно, не буду.

Сам тестер прикрычивается саморезами М3х8 либо такими-же винтами, но под них нужно нарезать резьбу в пластике. Я просто нагрел винт и быстро вкрутил его в посадочное отверстие. Этого вполне достаточно.

В нижнюю часть вставляются клеммы для аккумулятора, им нужно подрезать ушки. Платы и выключатель вставляются в соответствующие пазы и закрепляются термоклеем или можно просто подплавить паяльником, окружающие их, пластиковые перемычки.

Я поленился рисовать схему подключения, думаю, и так понятно. К зарядному модулю подключена батарея, к другим его контактам подключен повышающий модуль. В разрыв его плюсового провода подключен выключатель. На повышающем модуле нужно накрутить 9В. И от модуля питание уже идет на тестер.

Если все равно непонятно, скажите мне, я нарисую схему.

Модели можно найти здесь: https://3dtoday.ru/3d-models/mechanical-parts/body/korpus-dlya-testera-radioelementov

Исходники не выкладываю, потому что они в не очень популярном формате Rhinoceros, если нужно кому - пишите, попробую конвертнуть во что-то другое.

Как определить неисправный электролитический конденсатор?

Наиболее частая причина поломки в радиоэлектронной аппаратуре - вышедшие из строя конденсаторы, и мультиметром далеко не всегда удается их идентифицировать.
Дело в том, что помимо емкости и рабочего напряжения, конденсаторы имеют ESR (или эквивалентное последовательное сопротивление) - один из самых важных параметров конденсаторов, характеризующий его активные потери в цепи переменного тока.

В норме ESR очень мало – от десятых долей ома до нескольких ом. Но когда конденсатор выходит из строя, оно возрастает, что может вызвать неправильную работу или неисправность остальных компонентов схемы.

Для измерения параметра ESR можно приобрести и готовый тестер, но я предлагаю вам собрать простой и надежный тестер ESR из доступных компонентов своими руками. Он отличается надежностью конструкции и возможностью измерений прямо на плате, без выпайки компонентов и риска повредить прибор.

На одном из форумов я нашел схему и решил повторить ее. В процессе настройки произвел некоторые доработки – а именно – изменил намоточные данные трансформатора, убрал резистор 10кОм из цепи вторичной обмотки и оставил только подстроечный резистор на 10 кОм. Также в цепи базы транзистора заменил резистор 100кОм на подстроечный 10кОм. Сделал эти изменения по той причине, что с исходными номиналами схема не работала.

Трансформатор намотал на тороидальное кольцо, первичную обмотку 50 витков с отводом от центра, и вторичную 50 витков, намотал проводом 0,25мм, виток к витку. Вторичную заизолировал кусочком ткани и поверх нее намотал 6 витков провода 0,5мм для измерительной обмотки. Все обмотки мотал в одном направлении. Пропитал готовый трансформатор быстросохнущим лаком.

Стрелочный индикатор использовал тот, что был под рукой – от индикатора уровня записи от советского магнитофона, вы можете взять любой другой подходящий. Транзистор – BC547B, но вы можете поэкспериментировать и попробовать любой другой маломощный обратной проводимости.

Собрал конструкцию на макетной плате, купленной в магазине за 40 рублей.
Для корпуса взял старый советский футляр от линейки, вырезал из него детали нужного размера, выровнял края напильником, и склеил их между собой дихлорэтаном.

Гнезда для щупов я нашел у себя в запасах от старого осциллографа. Сами щупы сделал из медицинских игл – отрезал часть колпачка, сделал в нем отверстие для провода, надел на провод. Пластиковую часть иглы откусил таким образом, чтобы она заходила в колпачок. Саму иглу откусил кусачками до половины длины. Подпаял провод к основанию, вставил иглу в колпачок, и через отверстие залил внутрь клей B7000 для фиксации конструкции. Провод брал достаточно толстый многожильный, чтобы его сопротивление было минимальным. Разъемы взял от старой китайской термопары.

Слева в корпусе сделал отверстия для регулировки подстроечных резисторов. Справа поставил выключатель питания. Питается устройство от одной батарейки ААА, держатель для батарейки купил в радиомагазине за 25 рублей.

Давайте испытаем получившийся прибор в действии.
Включаем питание. При включении стрелка прибора отклоняется в крайнее левое положение – это следует понимать так – сопротивление на выводах прибора в данный момент максимально. При закорачивании щупов возвращается в крайнее правое – сопротивление минимально.

Теперь давайте возьмем два конденсатора одинаковой емкости – на 1 мкФ. Один современный, а другой – советский.

Берем современный, в синей изоляции. Прикладываем его контактами к щупам и видим, как стрелка отклоняется в крайнее правое положение – конденсатор имеет минимальное сопротивление переменному току, а значит, исправен и пригоден для использования.

Теперь возьмем старый советский конденсатор. Прикладываем его контактами к щупам и видим, что стрелка лишь немного отклоняется от своего исходного положения – этот конденсатор имеет большое сопротивление переменному току и скорее всего являлся причиной поломки устройства, в котором когда-то стоял. К сожалению, теперь его место только в мусорке.

Этим прибором можно проверять конденсаторы не только по отдельности, но и внутри схемы, так как сопротивление схемы в подавляющем большинстве случаев слишком велико, чтобы прибор мог на него реагировать, а переменное напряжение на выходе ESR-метра слишком низкое, чтобы транзисторы начали открываться. В случае же, если конденсатор не был разряжен, то разрядка произойдет об измерительную обмотку, а так как трансформатор отфильтрует постоянный ток, то и в схему прибора он не поступит.

Демонстрирую работу прибора на примере двух найденных у себя в закромах плат – все конденсаторы на них оказались исправными. Но на днях доводилось ремонтировать ЭЛТ-телевизор, и данный ESR-метр помог очень быстро выявить неисправность. В течение получаса были заменены пара высохших электролитов, телевизор теперь снова в строю и радует родителей.

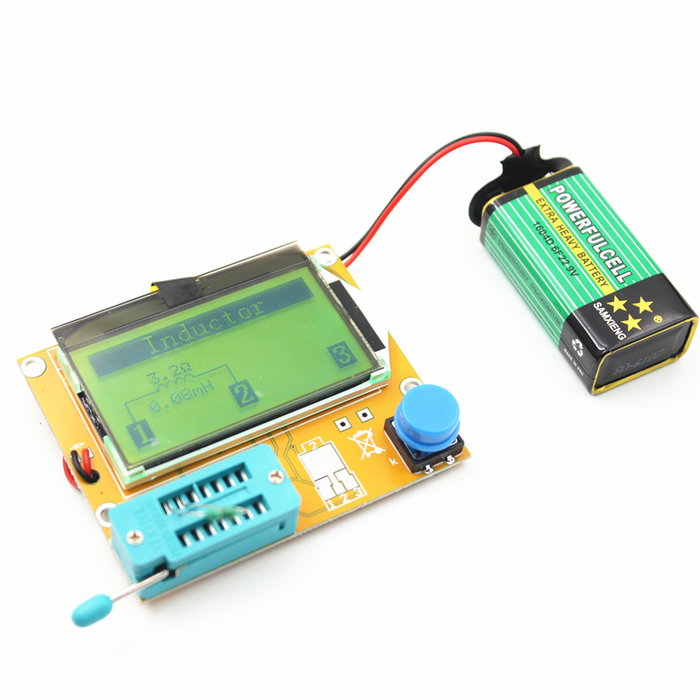

Приобрёл тут у наших восточных друзей приборчик для проверки радиоэлементов. Вот такой:

И столкнулся с необходимостью постоянно заглядывать в таблицу для сверки величины ESR конденсаторов. При большом их количестве дело довольно утомительное.

Ну так ведь лень - двигатель прогресса. Сделал автоматическую табличку: хочешь, так смотри, а не хочешь - вбивай в поисковые ячейки нужные значения. Может, надо кому, забирайте.
