Юстировка телескопа Ньютона для тупых (то есть для таких как я)
С момента покупки телескопа прошло без малого полгода и вот теперь я наконец-то могу сказать, что разобрался в процессе и научился юстировать свой телескоп. На обучение, понимание и опыт было потрачено много времени, было просмотрено много обучалок на Ютюбе и прочитано много статей но толком ничего не получалось, то одно не сходилось, то другое, но всё-таки по крупицам информации, то тут, то там, удалось понять и разобраться что и как и куда крутить.
В своем этом опусе постараюсь дать максимально просто и понятно информацию о том, как работает юстировка, так, чтобы человек без опыта смог разобраться с этим делом просто с первого раза. Далее будут только мои советы и опыт которые реально помогли мне.
Понадобятся лазерный коллиматор, чеширский окуляр и штатная заглушка от телескопа на 1,25" с нештатно просверленным в ней по центру отверстием около 2мм.
Нанесите метки любым удобным способом на узел крепления диагонального зеркала (ДЗ) и на центральный винт крепления диагонального зеркала чтобы видеть куда и на сколько вы повернули тот или иной элемент - это очень важно! С этими метками вам будет сильно проще жить.
2. Для удобства, при возможности, замените штатные три винта под шестигранник (винты регулировки диагонального зеркала) на винты с барашками, чтобы крутить их руками. Лично мне это облегчило процесс юстировки просто на порядок.
3. Первое что мы делаем это ставим заглушку с отверстием в фокусер и смотрим в отверстие. Винтами регулировки ДЗ добиваемся того, чтобы были равномерно видны все три лапки крепления главного зеркала (ГЗ) телескопа примерно вот так
При этом изображение главного зеркала на вторичном, как и сама вторичка должны быть максимально симметричны и концентричны фокусера, в который вы, собственно, смотрите.
4. Берём лазерный коллиматор, вставляем в фокусер вместо заглушки и включаем. Смотрим куда приходит точка лазера на ГЗ.
И вот сейчас будет момент про который вообще не говорят блогеры но который очень и очень важен.

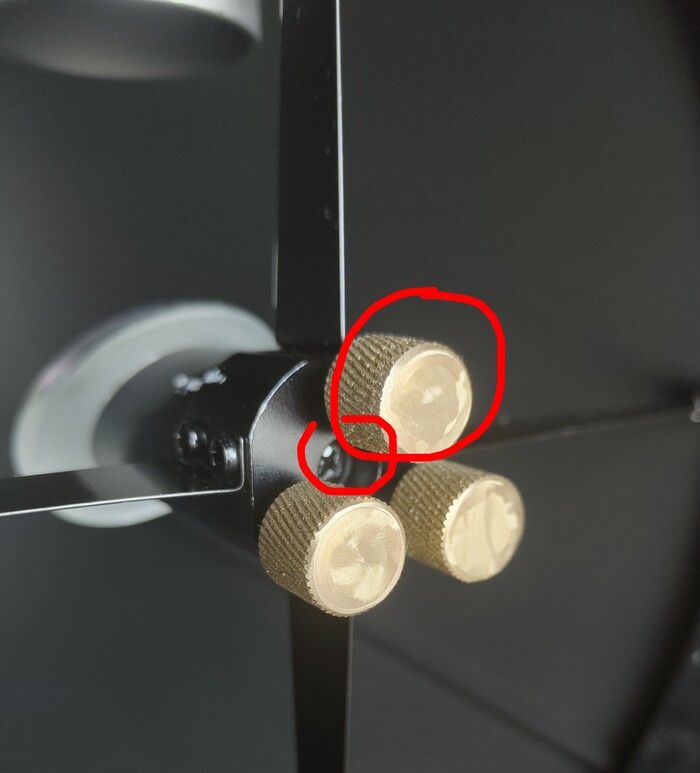

Теперь нам надо загнать луч лазера в центральную метку на ГЗ и для этого нужно использовать только два винта а именно центральный и тот, что над ним, как указано на фото ниже
Этими винтами мы регулируем положение точки лазера на ГЗ "по высоте" , а чтобы регулировать положение точки "влево-вправо" нужно крутить не винты а ДЗ целиком вокруг своей оси.
5. После того как мы загнали луч ЛК в центральную метку ДЗ снова ставим заглушку с отверстием в фокусер и смотрим на то, что у нас получилось. Если вы видите все три лапки ГЗ, то значит диагональное зеркало установлено верно, а если изображение как бы сместилось вдоль оси трубы телескопа то это значит что положение ДЗ нужно отрегулировать центральным винтом, то есть утопить зеркало глубже в трубу или наоборот подтянуть к "пауку" на котором оно и держится в телескопе.
6. После этих манипуляций, естественно, нужно повторить пункты 3-5.
7. Видим все три лапки ГЗ и луч лазера попадает в центральную метку НА ГЗ? Значит ставим чеширский окуляр и центрируем изображение в нем регулировочными винтами на главном зеркале. Этот этап настолько прост что не вижу смысла даже что то расписывать.
На этом юстировка будет завершена.
И вот казалось бы, что я не написал ничего нового, но для меня вот этот момент с тем как именно регулировать попадание луча ЛК в метку ГЗ был решающим для того, чтобы все начало сходиться и получаться. Потому что если вы будете регулировать этот момент всеми тремя винтами на ДЗ то у вас будет пропадать концентрично сил положения ДЗ относительно фокусера.
Надеюсь кому то эта простыня и мой опыт окажется полезным )
Всех благ и хороших кадров )
Показать полностью
3
Юстировка - что ты такое?
Узнала новое слово и про то, как настраиваются зеркала, выравнивается трубка и прочие процессы, чтобы станок работал корректно и радовал результатами. Удивило то, что и тут вам нужен малярный скотч. Универсальный инструмент все-таки, не только во время окрашивания стен может пригодится.
Фотодоказательство, что я там был, мед-пиво пил. Даже что-то важное запомнила для статьи. Например, что если станина кривая или стол лежит шакально, не надо обвинять оператора, что он возится не 15-30 минут, а час.
О сиськи!
В комментариях с писькой
Лайфхак на юстировке лазерного станка с такой головой
Добрейшего всем, Коллеги. Делимся небольшим лайфхаком, который поможет владельцам лазерных станков с ЧПУ с такой головой упростить жизнь на одном из этапов юстировки, когда надо поймать луч по горизонту в центр третьего зеркала.
Как не убить трубку на юстировке лазерного станка
Доброго всем, Коллеги. Для привлечения внимания начинающих, а может быть и не только, сразу с места в карьер этой страшной фотографией, на которой изображено загаженное в хлам полупрозрачное зеркало лазерной трубки.
А знаете ли вы, что когда владелец лазерного станка сие обнаружил, очистить это он смог спустя ли несколько дней компрессом с Визином?
И с такой проблемой сталкивается много начинающих Джедаев. А все потому, что забывают о важной процедуре во время одного из этапов юстировки. Об этом наглядно мы и решили рассказать в небольшом, но как оказалось, весьма важном мануале, который поможет сохранить лазерную трубку и первое зеркало в идеальном состоянии на одном из этапов юстировки. Потому что даже Визин может не помочь, если все это дело пустить на самотек.
Итак, смотрим и запоминаем.
Показать полностью
1
1

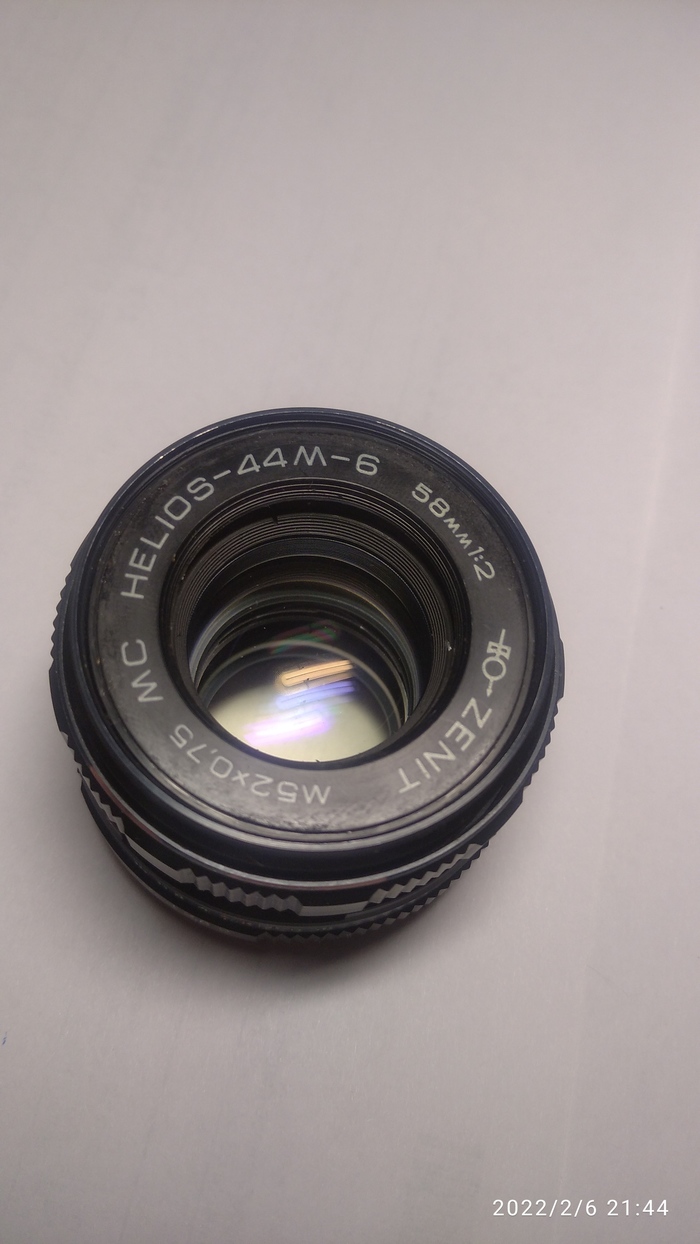

Helios-44m-6 юстировка (настройка бесконечности)

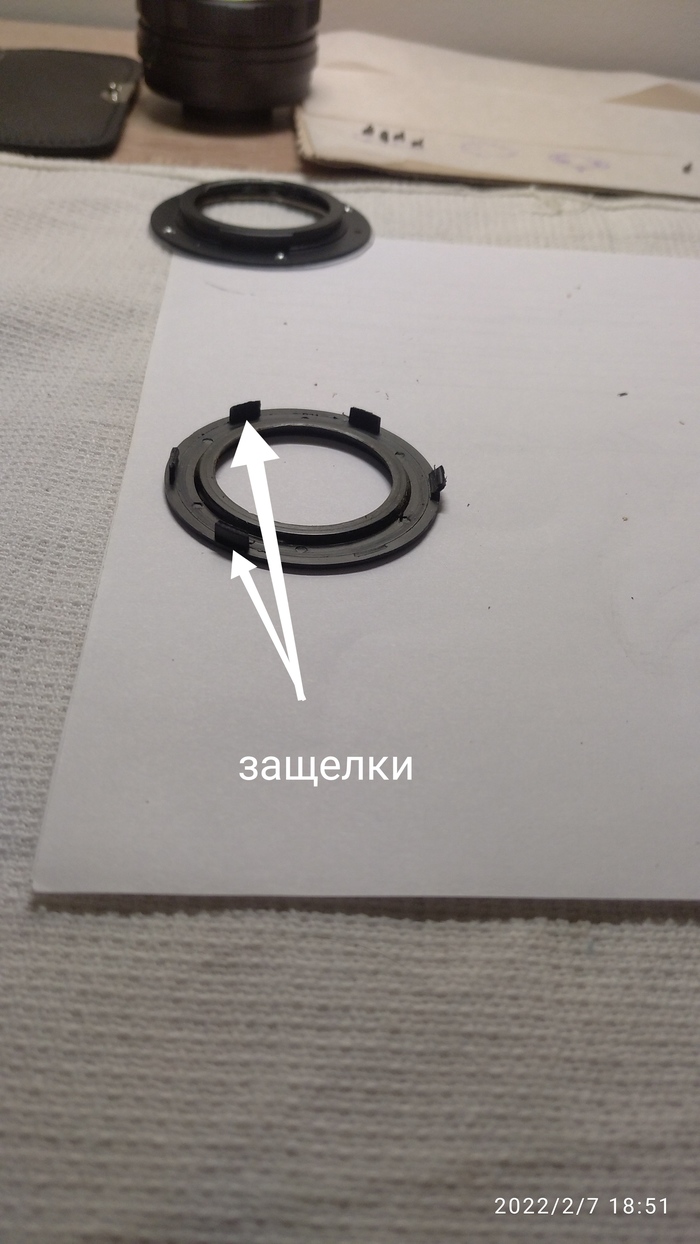

Говорят, что декоративное кольцо (с надписью "Гелиос") можно выкрутить. Мне попался вариант на защёлках. На мой взгляд выполнены они не удобно. Их 6 штук и крючки обращены внутрь. Снять кольцо получилось лишь просунув тонкую лопатку от линзы и пытаясь толкнуть защёлки наружу. При вскрытии одна защёлка отломилась (не критично).

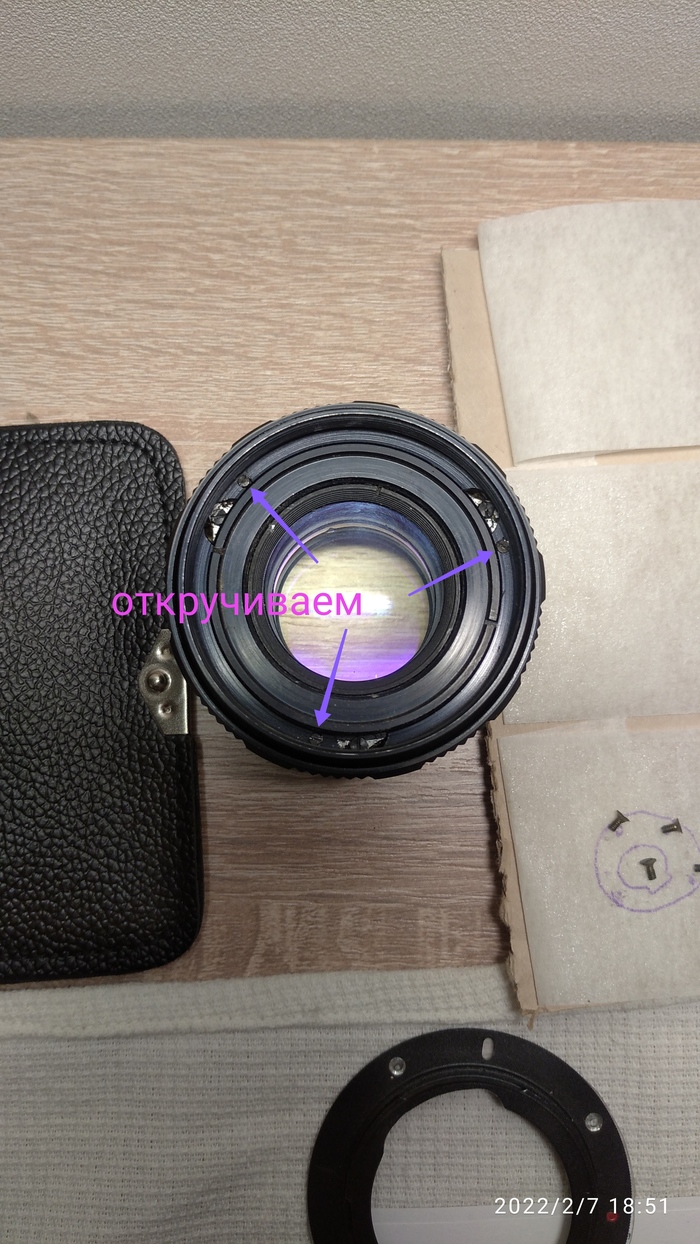

Далее откручиваем 3 винтика и снимаем кольцо.

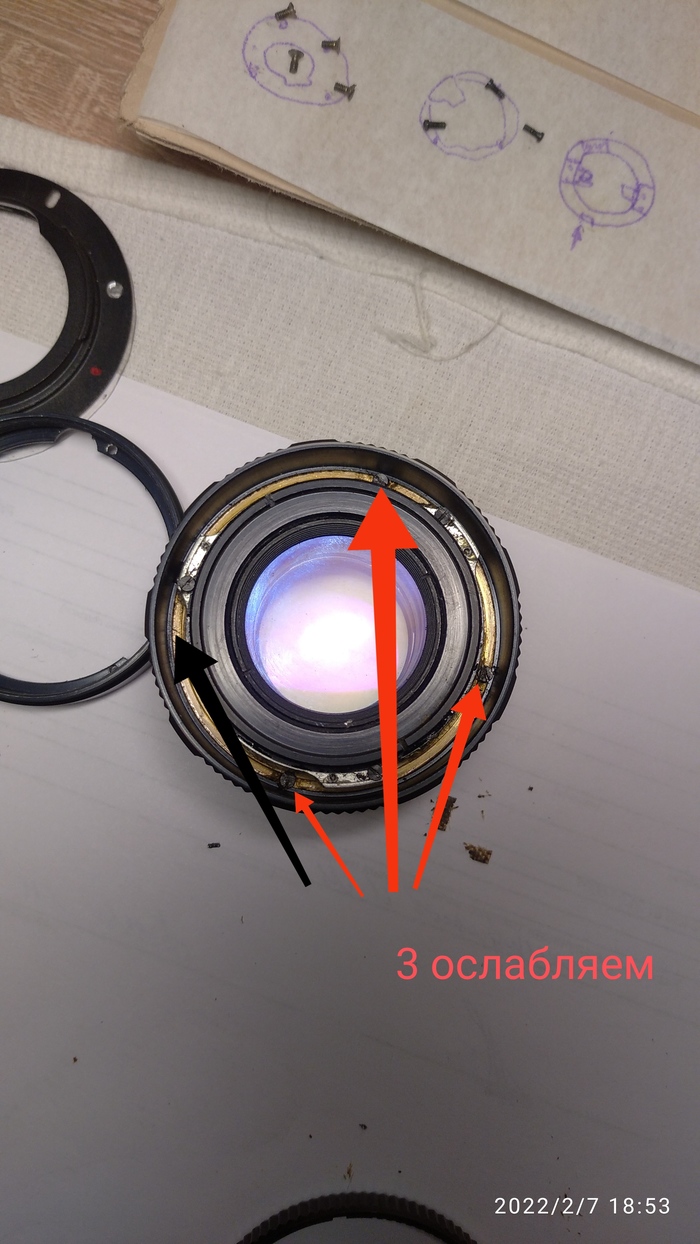

Потом ослабляем 3 из четырех винтиков в жёлтом кольце.
Выставляем по шкале бесконечность.
ослабляем четвертый винт
поворачиваем пластиковое кольцо фокусировки до отметки 10м , но так чтоб желтое кольцо не поворачивалось.
подтягиваем один винтик и проверяем фокусировку на бесконечности и других положениях.
сборка в обратном порядке.
P.s. это не инструкция, а заметка - как я делал ;)
