Юстировка телескопа Ньютона для тупых (то есть для таких как я)⁠⁠

С момента покупки телескопа прошло без малого полгода и вот теперь я наконец-то могу сказать, что разобрался в процессе и научился юстировать свой телескоп. На обучение, понимание и опыт было потрачено много времени, было просмотрено много обучалок на Ютюбе и прочитано много статей но толком ничего не получалось, то одно не сходилось, то другое, но всё-таки по крупицам информации, то тут, то там, удалось понять и разобраться что и как и куда крутить.

В своем этом опусе постараюсь дать максимально просто и понятно информацию о том, как работает юстировка, так, чтобы человек без опыта смог разобраться с этим делом просто с первого раза. Далее будут только мои советы и опыт которые реально помогли мне.

Понадобятся лазерный коллиматор, чеширский окуляр и штатная заглушка от телескопа на 1,25" с нештатно просверленным в ней по центру отверстием около 2мм.

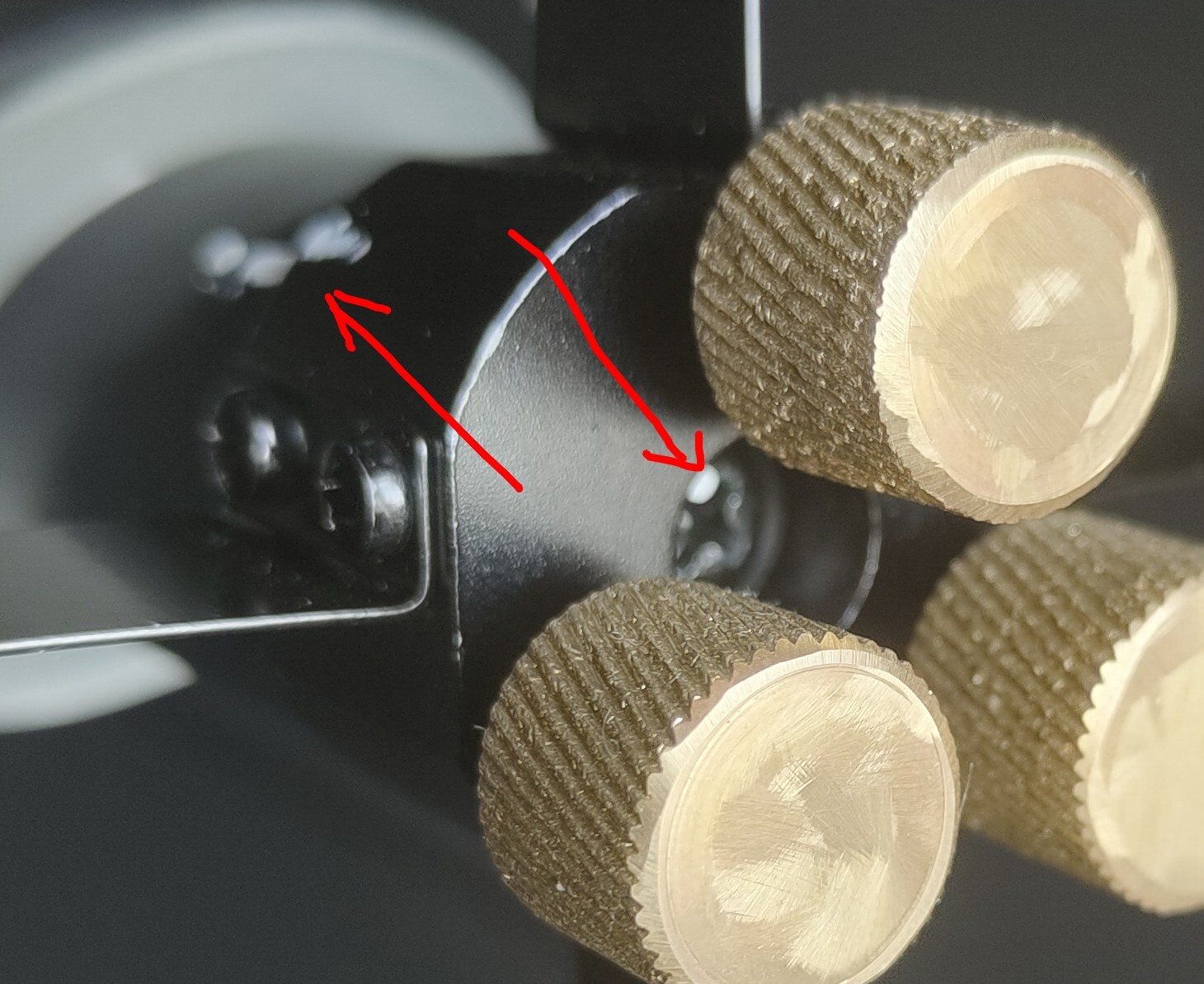

1. Нанесите метки любым удобным способом на узел крепления диагонального зеркала (ДЗ) и на центральный винт крепления диагонального зеркала чтобы видеть куда и на сколько вы повернули тот или иной элемент - это очень важно! С этими метками вам будет сильно проще жить.

2. Для удобства, при возможности, замените штатные три винта под шестигранник (винты регулировки диагонального зеркала) на винты с барашками, чтобы крутить их руками. Лично мне это облегчило процесс юстировки просто на порядок.

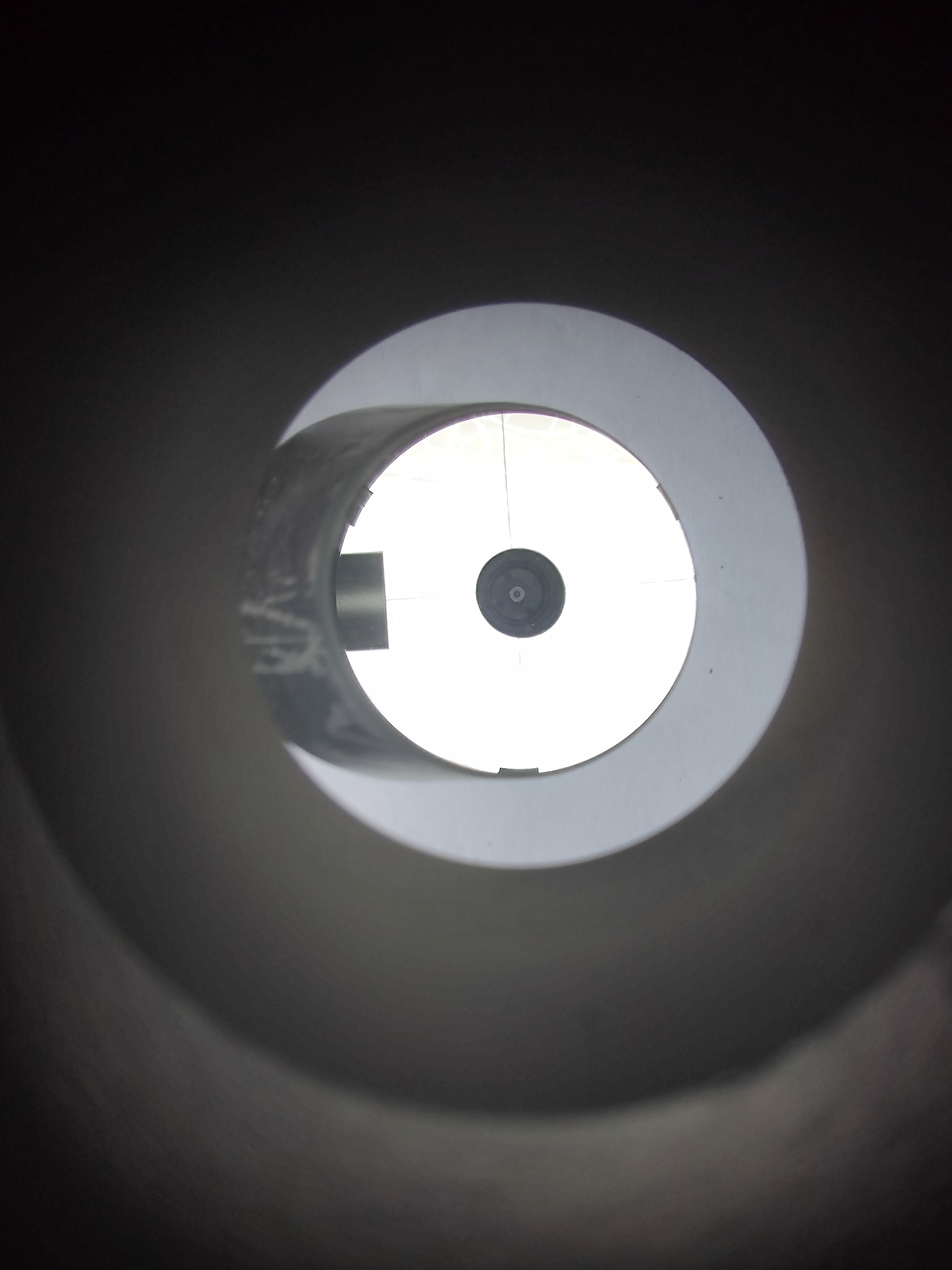

3. Первое что мы делаем это ставим заглушку с отверстием в фокусер и смотрим в отверстие. Винтами регулировки ДЗ добиваемся того, чтобы были равномерно видны все три лапки крепления главного зеркала (ГЗ) телескопа примерно вот так

При этом изображение главного зеркала на вторичном, как и сама вторичка должны быть максимально симметричны и концентричны фокусера, в который вы, собственно, смотрите.

4. Берём лазерный коллиматор, вставляем в фокусер вместо заглушки и включаем. Смотрим куда приходит точка лазера на ГЗ.

И вот сейчас будет момент про который вообще не говорят блогеры но который очень и очень важен.

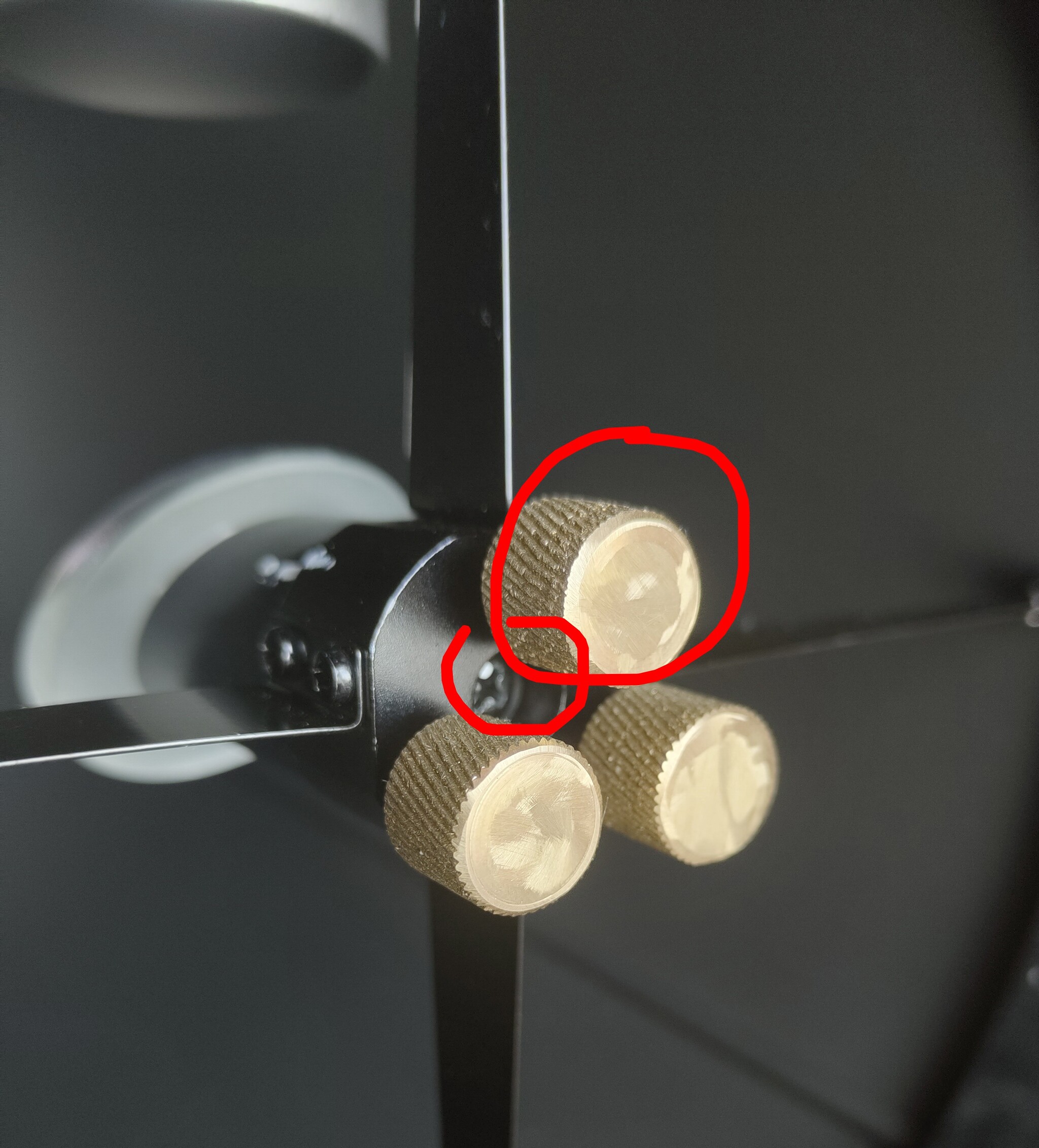

Теперь нам надо загнать луч лазера в центральную метку на ГЗ и для этого нужно использовать только два винта а именно центральный и тот, что над ним, как указано на фото ниже

Этими винтами мы регулируем положение точки лазера на ГЗ "по высоте" , а чтобы регулировать положение точки "влево-вправо" нужно крутить не винты а ДЗ целиком вокруг своей оси.

5. После того как мы загнали луч ЛК в центральную метку ДЗ снова ставим заглушку с отверстием в фокусер и смотрим на то, что у нас получилось. Если вы видите все три лапки ГЗ, то значит диагональное зеркало установлено верно, а если изображение как бы сместилось вдоль оси трубы телескопа то это значит что положение ДЗ нужно отрегулировать центральным винтом, то есть утопить зеркало глубже в трубу или наоборот подтянуть к "пауку" на котором оно и держится в телескопе.

6. После этих манипуляций, естественно, нужно повторить пункты 3-5.

7. Видим все три лапки ГЗ и луч лазера попадает в центральную метку НА ГЗ? Значит ставим чеширский окуляр и центрируем изображение в нем регулировочными винтами на главном зеркале. Этот этап настолько прост что не вижу смысла даже что то расписывать.

На этом юстировка будет завершена.

И вот казалось бы, что я не написал ничего нового, но для меня вот этот момент с тем как именно регулировать попадание луча ЛК в метку ГЗ был решающим для того, чтобы все начало сходиться и получаться. Потому что если вы будете регулировать этот момент всеми тремя винтами на ДЗ то у вас будет пропадать концентрично сил положения ДЗ относительно фокусера.

Надеюсь кому то эта простыня и мой опыт окажется полезным )

Всех благ и хороших кадров )
