Но сначала захотелось больше розеток на кухне, потом в комнатах, дальше уже закрались мысли а нормально ли то, что все три будущие сплитки будут висеть на одном автомате... Короче я немного перестарался, как мне кажется, и к щитку добавилось 15 новых линий.

Да, сейчас я уже понимаю, что некоторые из них можно было бы объединить в распредкоробках и к щитку пришло бы меньше этой паутины. Но то сейчас)

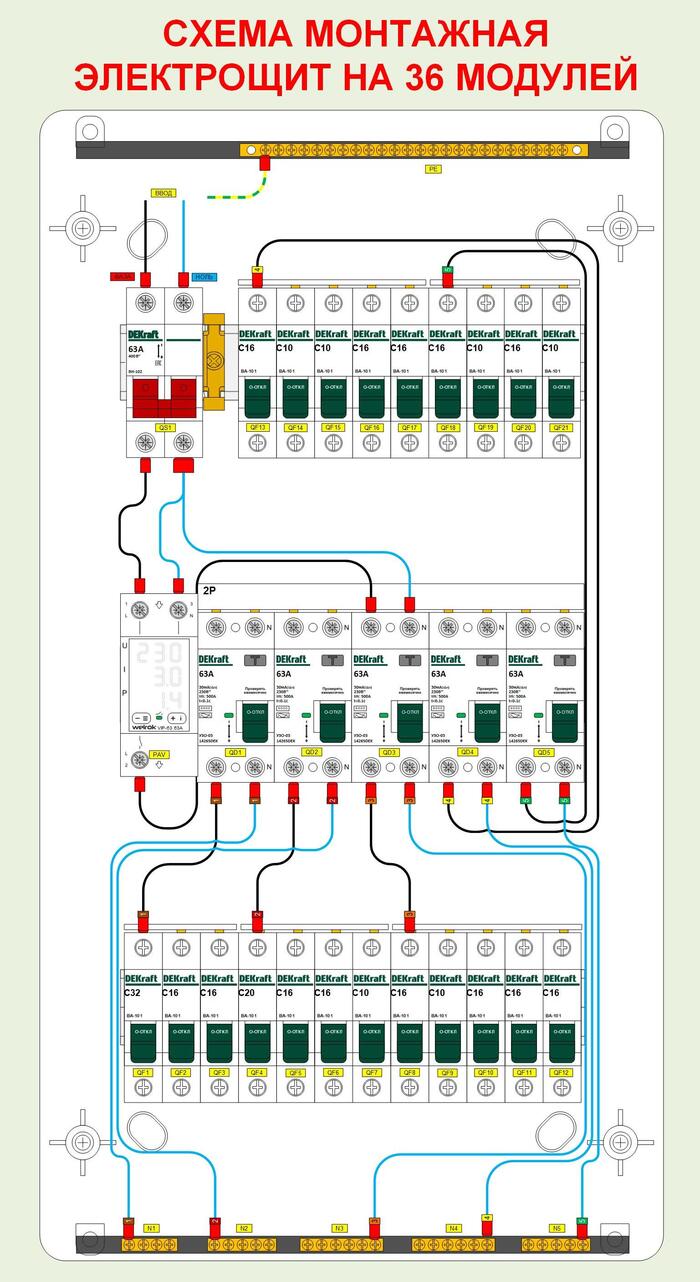

На просторах интернета достаточно много материала по сборке щитков. Всё достаточно понятно и разжевано. Но я решил перестраховаться и заказать схему со спецификацией. Думал изначально заказать вообще сборку у ребят из Курской области (нашел их сайт и темы на мастерград и форум хаус) , т.к живу в регионе, где ценник на ремонтные работы в последние лет 10 становится всё неадекватнее и неадекватнее. Только вот доставка и ценник на компоненты съедали львиную часть выгоды.
поэтому пришлось переиграть. Списывались несколько раз. Сначала я заполнил анкету с вопросами про количество и мощность потребителей на линиях, выделенной мощности на квартиру, сечение и марку проводов и т.д. Сделал фото всего, что только можно: щиток в квартире от застройщика, автомат в подъезде, план квартиры с местами размещения щитка. Обговорили ценовой сегмент компонентов, и через день после внесения предоплаты у меня на руках была подробная схема щитка и спецификация, для закупки материалов.
Если бы заказал у ребят щиток со сборкой: без доставки это обошлось в 42810р.
Документы для самостоятельной сборки встали в 5000р.
Благодаря тому, что всю электрику до щитка закупал только в одном магазине электротоваров-там у меня образовалась некоторая скидка. И всё по спецификации встало примерно в 31 тысячу. Не буду врать, не вспомню уже точную сумму.

Есть такая известная теория шести рукопожатий) Мне же хватило всего двух, что бы найти человека, у которого скидка будет больше. Не скажу, что мелочь, но от этого стало ещё приятнее) Можно сказать, что схема ничего не стоила, потому что в итоге получилось купить весь материал в том же магазине за 25000р.

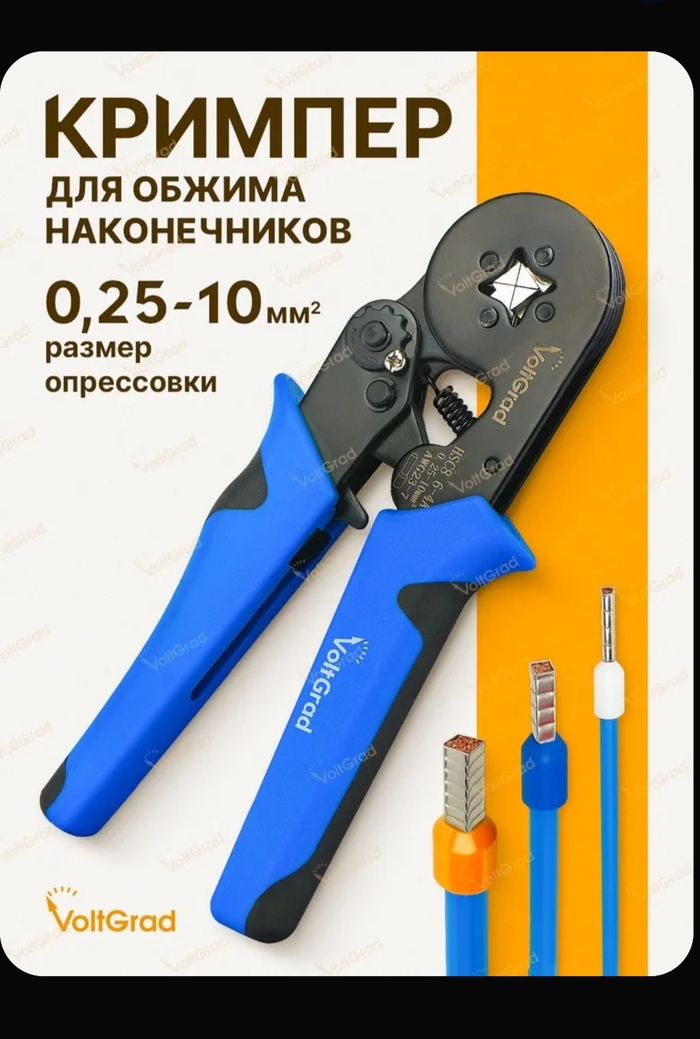

Плюс кримпер с озона за 600 рублей и набор юного электрика готов)

Если кратко: собирал и подключал всё 2 дня.
Если же чуть более развёрнуто:
Когда закупил компоненты и сам новый щит-руки чесались уже аж до локтей. Надоело заниматься выравниванием стен и хотелось новых ощущений. Так что в тайминг сборки можно записать первый час: распаковка всего, установка дин реек и навеска на них всякого разного. Где-то час.

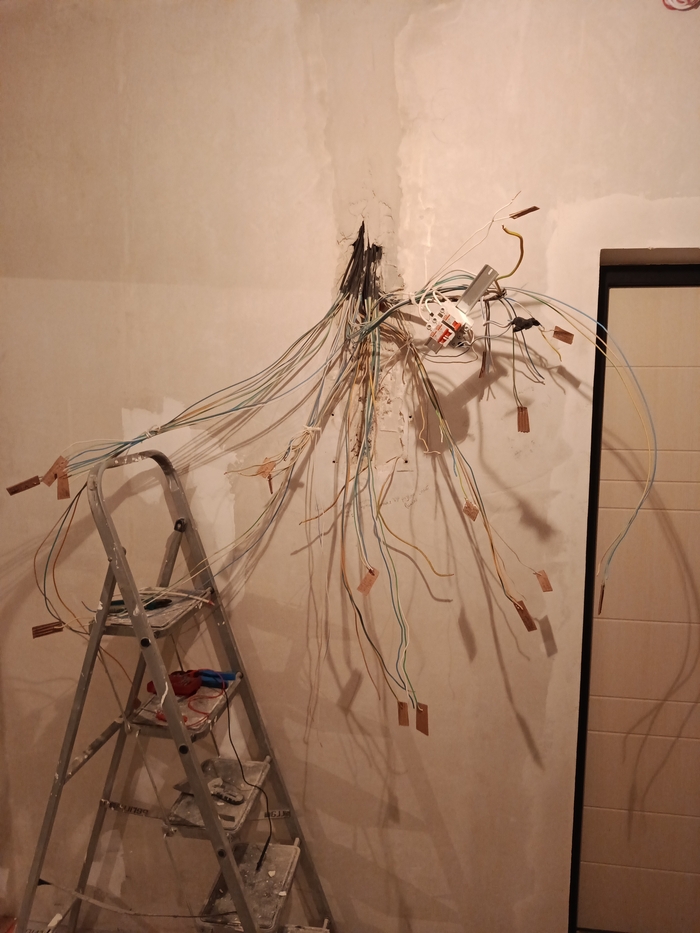

На следующий, уже полноценно рабочий день, занялся вызваниванием проводов. Да, ещё когда прокладывал-понимал, что нужно было бы подписывать всё и сразу, но было лень. Зачищал концы, приходящие к щитку, скручивал вместе ноль и фазу и бегал с мультиметром в режиме прозвонки и тыкал во все новые линии со стороны розеток.
С линиями на свет было чуть сложнее: хвост у щитка зачищал и кидал нулевой провод на фазу у старого щитка. После автомата, разумеется. А дальше с индикаторной отверткой бегал к проводам, которые висят в комнатах. Может есть какие-то варианты проще и правильнее, но мне в голову пришло только это. Дальше уже начался процесс снятия изоляции и группировки проводов по кхм... группам. Подписывал всё на картонках и вешал на провода. Дико неудобно. Никогда так не делайте. Лучше уж сбегать в магазин за малярным скотчем. Только вот я уже как-то писал про лень) плюс погода совсем не способствовала желанию выходить на улицу.
На этом первый полноценный рабочий день можно считать оконченым.

Следующий день начался с покупки шины заземления на 21 пост. В комплекте со щитком было 2 шины, но их я изначально планировал распилить сделать нулевыми, т.к по схеме выходило 5 узо и для каждой группы нужен был свой ноль.
Дальше сел и стал спокойно обжимать ншви наконечники и прокладывать провода, которые можно проложить до монтажа щитка на стену. Чуть не забыл просверлить новые отверстия для его крепления. Это было бы достаточно проблематично, если бы уже отключил вводной автомат в подъезде и окончательно разобрал остатки щитка от застройщика.

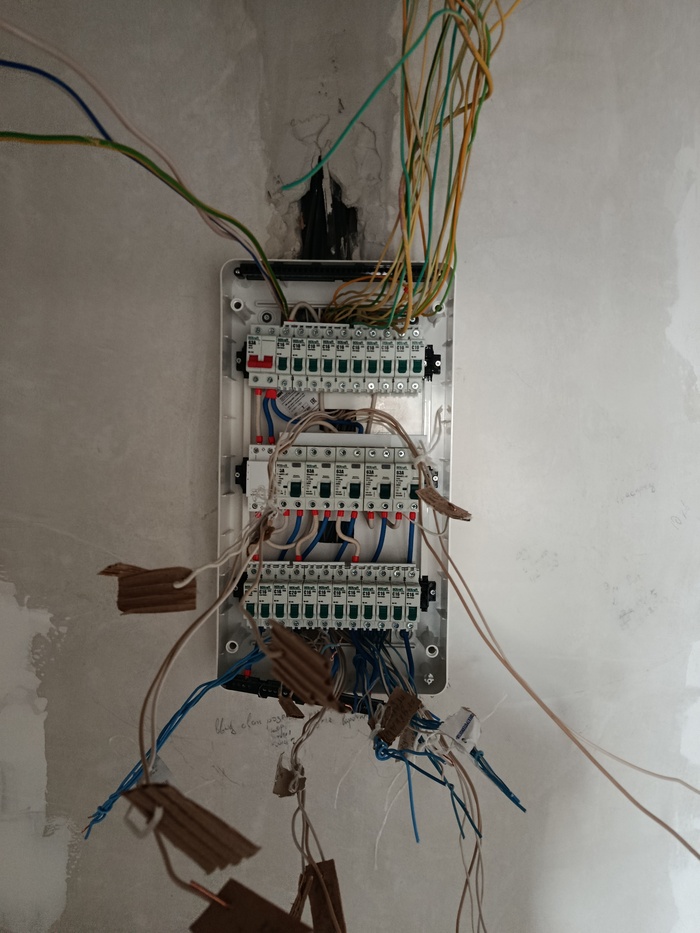

Ну а дальше было долго и нудно: снял изоляцию с нуля, подключил на шину. Снял изоляцию с фазы и на автомат. Увёл провод заземления наверх и повторяешь предыдущие пункты. Да, получилось не инстаграмбл, как говорится, но на всякий случай решил оставлять более длинные концы проводов. Очень надеюсь на то, что излишняя длина этих проводов мне никогда не пригодится, но лучше уж запас будет. Так же пришлось поменять местами первую и вторую группы, потому что провод от варочной оказался немного коротковат. Ну и добавил ещё один автомат на розетку для роутера, про которую совсем забыли. К концу второго дня получилось что-то подобное уже готовому щитку.

Тестировать все подключения решил на следующий день, как и подключать заземление.
Завтра настало и, подключив жёлто-зелёные провода, начал прозванивать мультиметром всё, что бы нигде фаза не звонилась с нулём.
Включаю общий ввод, начинаю взводить узо при включеных автоматах и эблысь: один из узо выбивает, выбивает автомат на линию и вводной. Как позже выяснилось ещё ко всему выбило автомат в щитке на квартиру и на весь этаж. Блин, того, что я могу накосяпорить так серьёзно как раз и боялся. Начал втыкать автоматы от большего к меньшему и остановился на виновнике торжества. Стал прозванивать эту линию и столкнулся с первой своей ошибкой: фазу на ноль я прозвонил, а на землю не подумал. Вторая ошибка заключалась в том, что когда прятал хвосты в подрозетники -не особо удачно срезал провод на варочную и срез получился острым. Скручивал и фазовой жилой проткнул изоляцию на заземление.
Нашел, исправил. Теперь уже не так негативно воспринимал своё решение привести к щитку линии чуть ли не на каждую розетку. Помогло быстрее найти виновника. Стал прозванивать фазу на ноль, на землю, фазы между собой, нули между собой и вообще всё, что только мог.

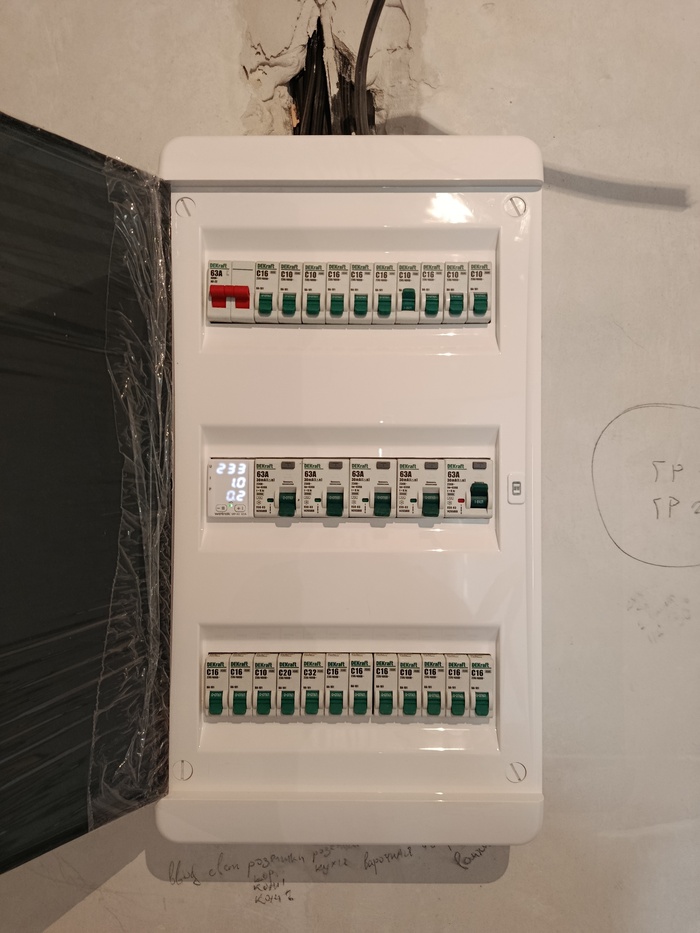

К счастью, больше никаких явных ошибок в монтаже щитка выявлено не было и я получил такой готовый результат:

Итог: на всё ушла 31 тысяча рублей.
Схема, компоненты нового щитка и кримпер. Бокорезы и нож, для снятия изоляции, в хозяйстве уже были.
Общее время на сборку и подключение-порядка 12 часов.
Из очевидных плюсов: экономия финансов, удовлетворение от того, что результат твоих трудов можно потрогать руками и то, что получилось отвлечься от выведения стен под покраску.
Почти весь ремонт я делаю в одну каску, обучаясь на роликах и статьях из интернета.
Так же, по возможности, со стенами помогает жена. У неё это получается прям аккуратно и красиво. У меня же от штукатурных работ дëргается глаз) Может быть ещё сделаю посты о других этапах ремонта, если будет желание.

Он послал меня куда подальше. Через месяц позвонил сосед — тот же мужик, чей щиток дымился после «мастера за 15 тыс.». Пришлось переделывать за 68 тыс.

Мораль: дешёвая электрика = билет в МЧС.

П.С. Нет, я не Рожков.рф — просто прораб с 10-летним стажем. Не рекламируюсь.

Купил 17 розеток, 3 интернет розетки, 3 ТВ и 4 выключателя. Пока так, потом буду докупать.
Розетки по 150 рублей, выключатели по 200, ТВ и интернет розетки по 180 рублей. Купил ещё изоленты и канифоль - буду паять соединения в коробах.

То пены, то саморезов по металлу - крутить гипс к профилям, хочу собирать нишу возле кухни. Ну в общем хорошо скупился )

Розетки Маргарита - типо VIKO, ну кустарное качество конечно ( по сельской местности сойдёт)😀. Взял ещё подрозетники по бетону и гипсу. Качество не очень конечно хорошее, но что есть в магазине, другого не нашел.

Где нужно было вырезал коронкой по гипсу в гипсокартоне, а на смежной с коридором стене (она из пеноблоков) вырезал коронкой и замазал гипсовым клеем.

Такая наборка получилась для будущего телевизора. Привел туда ТВ кабель от Т2 антенны, и интернет кабель от роутера. Всего раскинул 5 точек от роутера - в детскую, взрослую спальню, зал, переход, и кухню, жаль, что не кинул на лоджию.

Попиваю чаек, собираю наборку розеток. Провод одножильный, 2.5 квадрата., хороший качественный, стоит в магазине - 100 р. / метр, купили ещё при Украине, лежал на даче, ждал своей участи - хотели там делать электрику, а пригодился мне в моей квартире. Если купить такой сейчас - то сразу отдать 10.т.р. надо за 100 метров.

А на всю квартиру у меня ушло 180 метров 2.5 квадрата и 120 метров 1.5 квадрата.

Пока ставил розетки поломал бокорезы. Но сам виноват) купил дешёвые

Проголодался - решил поесть.
Так и живём, двигаем ремонтные работы вперёд.

Всем спасибо за внимание и поддержку. Продолжение следует.

.

Для 3х2,5 дюбель-хомуты прямоугольные 12-6, для 3х1,5 10-5, для 2х1,5 8-5, для 4х1,5 дюбель-хомут круглый 10-5:

В стене ПО УРОВНЮ эти кабели крепятся дюбель-хомутами. Почему строго по уровню - потому что должно быть понимание, где в стене идут кабели даже без схемы.

Вот тут я дополнительно решил в ванной добавить розетку:

И подключение подсветки зеркала:

Небольшое отступление. В моём случае я сделал одну ненужную херню, думаю, мой опыт в этом плане будет всем полезен. Стал я смотреть ютуб, как кабели на стену крепят, и, значится, набрёл на видюху, где товарисч фрезой по направляющей прорезает штробы в стене и монтирует туда кабели. Ну, ёптыть, подумал я, также сделаю, по другому то нельзя. Это было моей ошибкой. Надо было сначала тему изучить, а потом делать. Но кому оно надо? За неделю я нарезал штроб при помощи фрезы, шурика и направляющих в виде металлических профилей. Нарезал везде, кроме ПГП, и стал монтировать при помощи дюбель-хомутов. Когда дошёл до ПГП, решил покурить эту тему поподробнее, как бы в ПГП штроб нарезать с минимальными потерями, и оказалось внезапно, что штробы то и нафиг не нужны, потому что в итоге всё закроется штукатуркой.

Ну ок, смонтировал я всё это дело, на первом этаже коробки потолочные прямоугольные высотой 40 мм:

На втором этаже фоток не сохранилось, но там обычные круглые коробки с крышками.

Опресовка производится пресс клещами КВТ ПК 10М:

И гильзами гмл. Для опрессовки 3 жил 2,5 кв мм я использовал гильзу ГМЛ 6-4, для 3х1,5 - ГМЛ 4-3, если надо скрепить 4-5 жил 2,5 - ГМЛ 10-5. Можно, как я понимаю, использовать и гильзы ГМЛ-П для этих целей, они короче и дешевле, но я решил чо уж, возьму поболе и подороже. Некоторые кстати берут ГМЛ и режут пополам, но по мне это порнография, сэкономишь копейку а геморроя на 3 рубля.

Гильзы вот такие:

Сначала устанавливаем коробку и выводим в коробку кабели:

Затем подрезаем жилы кабелями:

Далее производим зачистку и одеваем гильзы. При этом добиваем гильзы жилами, чтобы оставить как можно меньше свободного пространства:

В гильзу ГМЛ 4-3 влазит 3х1,5. В гильзу ГМЛ 6-4 влазит 3 жилы х2,5, добивается жилой х1,5. В гильзу ГМЛ 10-5 влазит 5х2,5, добивать ничем не надо.

Обращаю Ваше внимание, что при добивке жилами гильз, сами жилы должны быть почти идеально прямыми, иначе добавочные жилы вы не вставите, или вставите с большим трудом. При возникновении проблем при надевании гильз советую чуть качать гильзы как-бы подгибая, жилы, тогда они заходят. Но лучше стараться делать жилы прямыми. По итогу после опрессовки вот так получается:

После опрессовке надеваем термоусадку и усаживаем феном.

Трубка термоусаживаемая для гильз ГМЛ 6-4 и 4-3 нужна 6 мм, я брал с клеевым подслоем, стоит она 60 р/м, хватает на 15 гильз одного метра. Когда режем трубку, надо, чтобы она выходила за пределы самой гильзы на 1 см примерно, с обоих сторон:

Иначе при усадке она уменьшится и гильза не будет закрыта. После усадки я грею конец и загибаю, получается герметично:

Ну а потом просто напросто прячем жилы в коробку и закрываем:

Что могу сказать про такой способ соединения. Первое, это как будто дешевле wagов. Норм wag стоит от 47 рублей, гильза стоит 20, плюс термоусадка на 4 рубля. 24, казалось бы, намного меньше чем 47? А если использовать ГМЛ-П, то вообще будет 15 против 47, разница норм такая. Только это не совсем так. Потому что для опресовки нужны пресс-клещи (мои стоили 1400), и фен строительный (970 рублей), и получается для соединения 100, например, контактов wago нужно 4700, а для 100 ГМЛ нужно 2400+1400+970 и это уже 4770. А если учесть ещё и еблю с опресовкой, а это намного дольше, чем воткнуть жилы в wago, то уже появляются сомнения в рентабельности опрессовки. А если использовать неразъемные wago, то ещё и дешевле с ними будет. Если, конечно, соединений не 100, а 300, математика другая, но трудозатраты на опрессовку в любом случае больше. Время же, как известно, деньги. Но, не смотря на все заверения по wago, в коробках, которые потом будут скрыты потолком, предпочитаю всё же неразъемные соединения. Пайку, конечно, и не рассматривал, так как она не предусмотрена, сварку графитом слишком геморно, на мой взгляд, но тут каждому своё. Про скрутки вообще молчу. Соединений у меня в сумме получилось в общем около 200 шт, выгода сомнительная, но в соединениях уверен.

Из разъемных лучшие wago, и их я тоже буду использовать в некоторых случаях. СИЗ не советую. В квартире от застройщика у нас везде скреплено СИЗами. В одном месте контакт "поплыл", заметили, когда завонял при перегреве. Поменял я тогда один, конечно, остальные норм, но хорошо это было на этапе незаконченного ремонта до поклейки обоев. Ну их нахер.

Инструменты, которыми пользовался для монтажа:

Пресс-клещи КВТ ПК 10М, кабельные ножницы КВТ WS-11, фен строительный DEKO HG2000W, 2000 Вт, перфоратор, молоток, шуруповёрт, строительный пылесос, болгарка маленькая 125 мм, стремянка. Из СИЗов - защитные очки, перчатки, респиратор.

Время на основной монтаж с опрессовкой - примерно 14 полных рабочих дней работы неквалифицированного абсолютно персонала (то бишь меня). Цена примерная в районе 150 т.р.
