Завтуливание крышки под подшипник
Завтуливание крышки под подшипник.
Крышка с мотоцикла, или чего-то подобного. Точно не узнавал у клиента.
Нужно расточить, поставить втулку и ее расточить под подшипник.

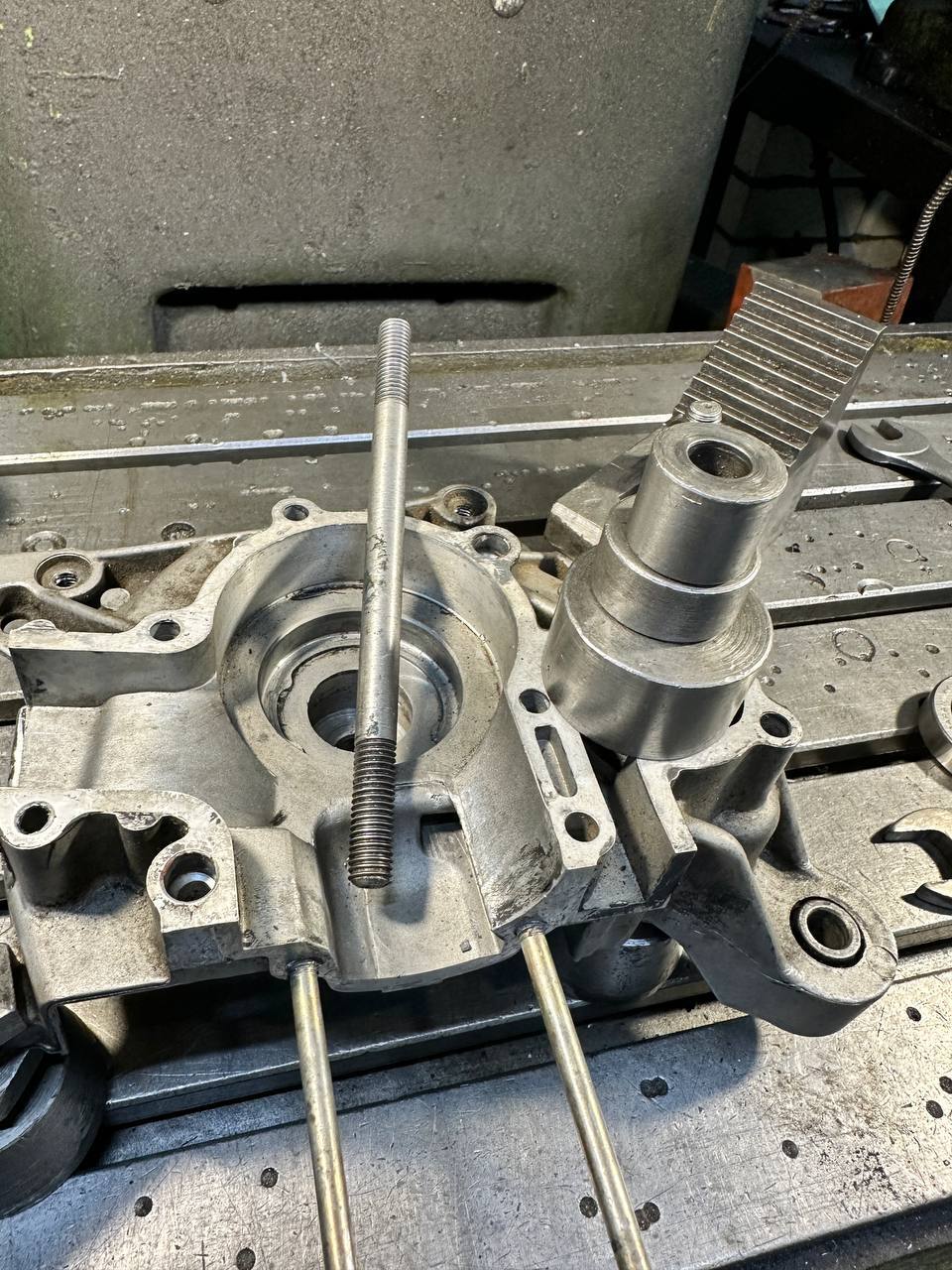

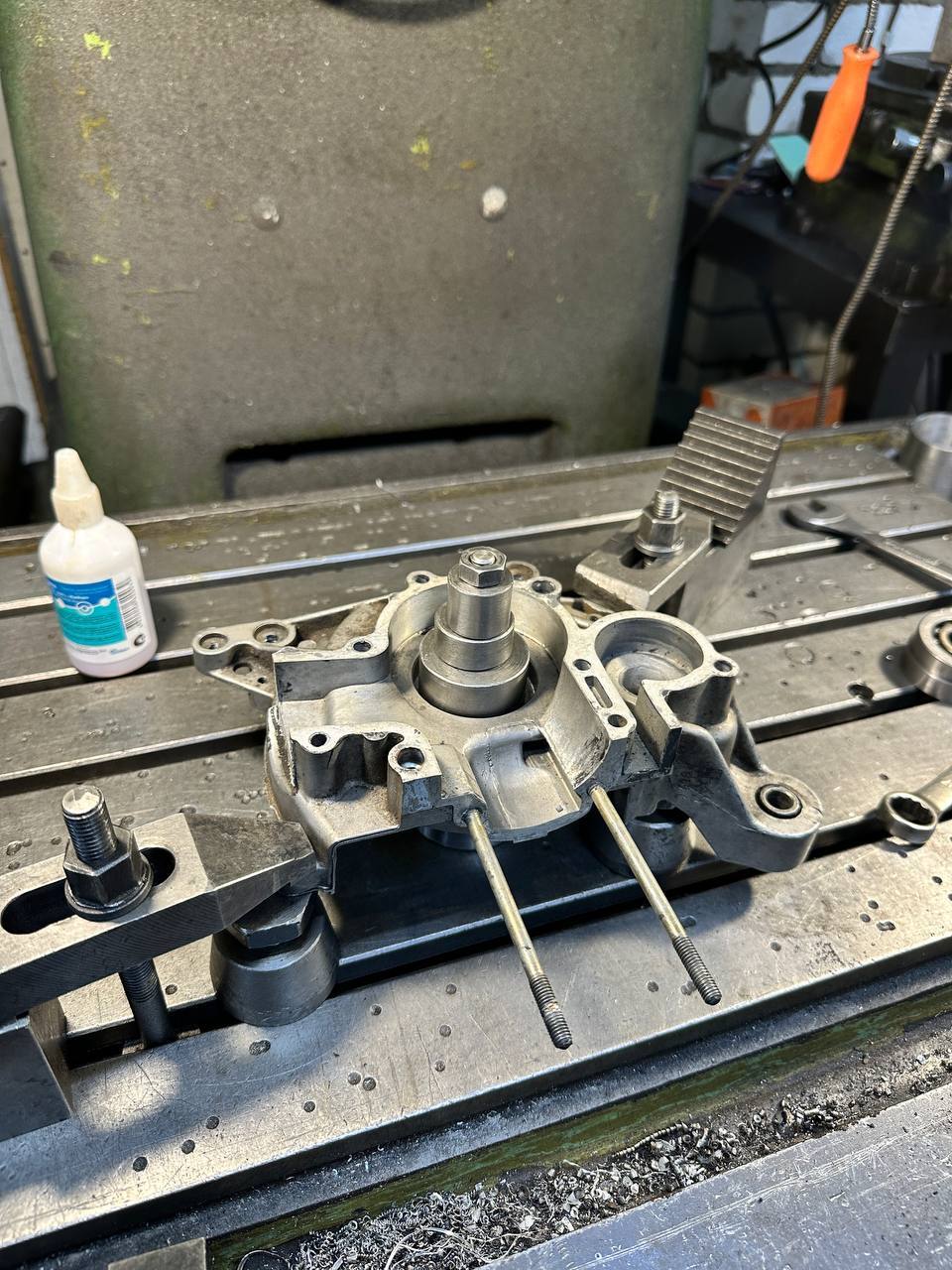

Фото 1, 2. Крепим деталь.
Деталь закреплена на станке, через проставку снизу, так как базы для установки как таковой нет.

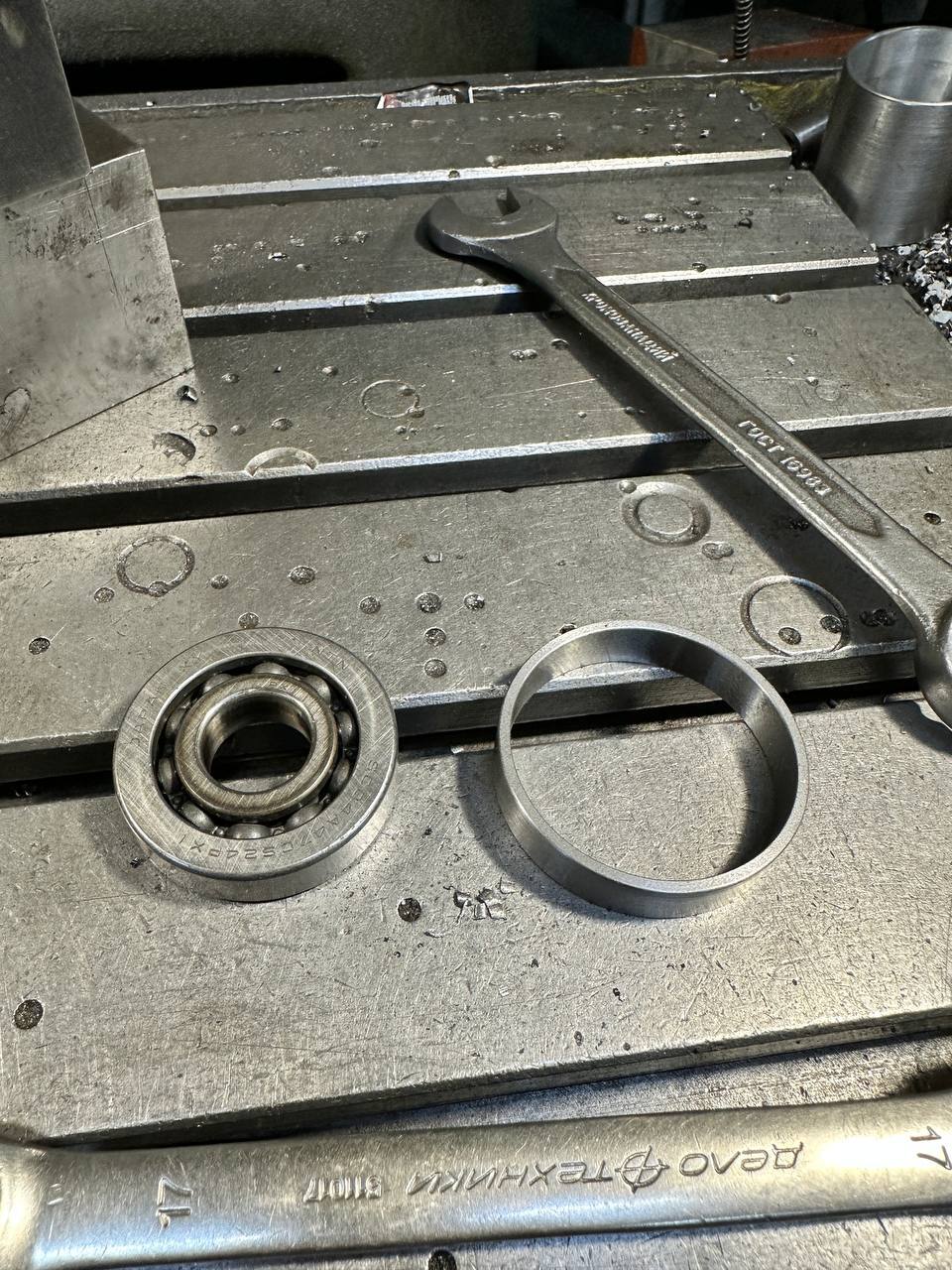

Фото 3. Втулки и подшипник.
Видео 4. Процесс расточки.

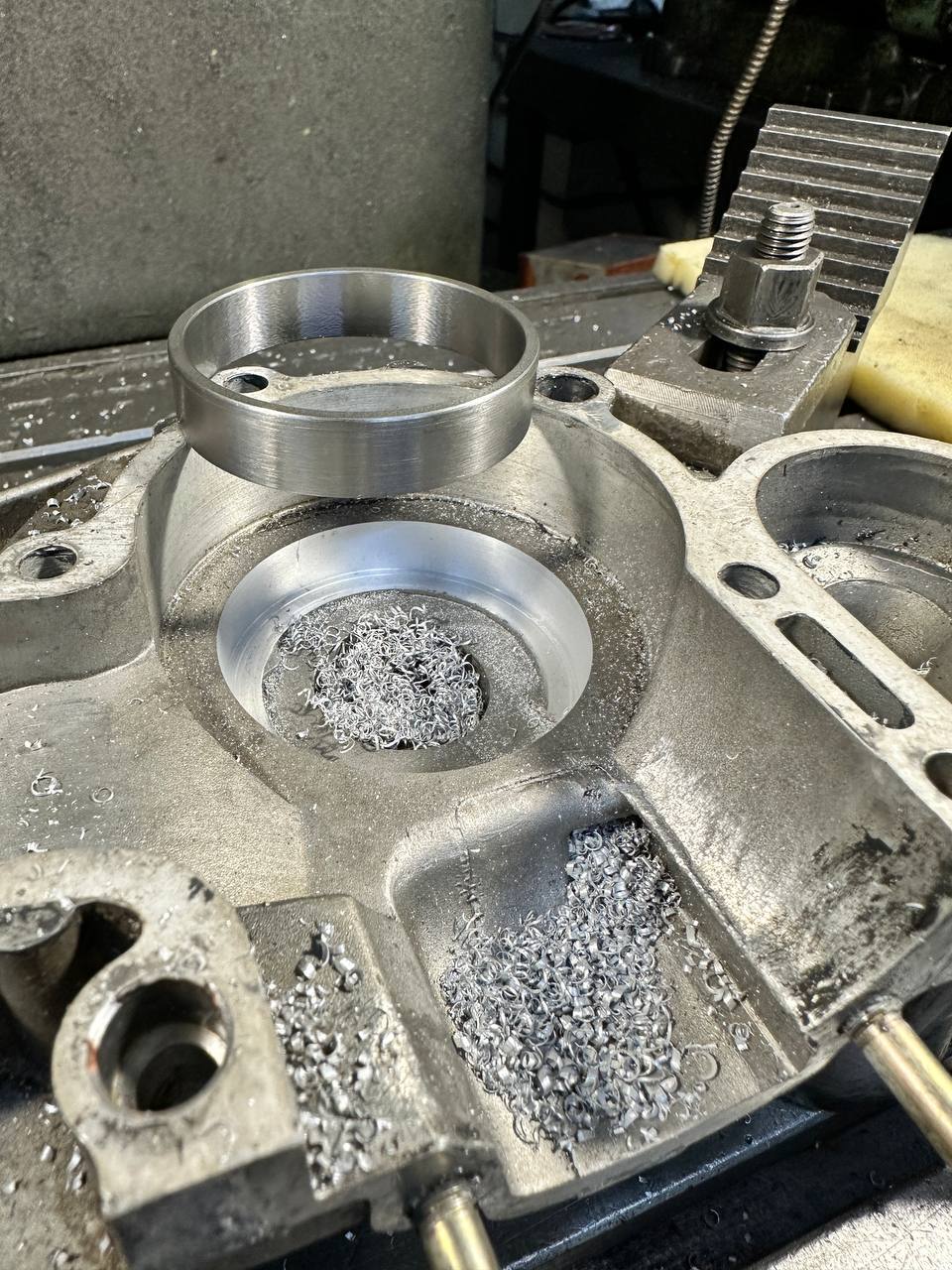

Фото 5. Посадка.
Расточили посадку для втулки, натяг на втулку 0,10.
Сажали на горячую.

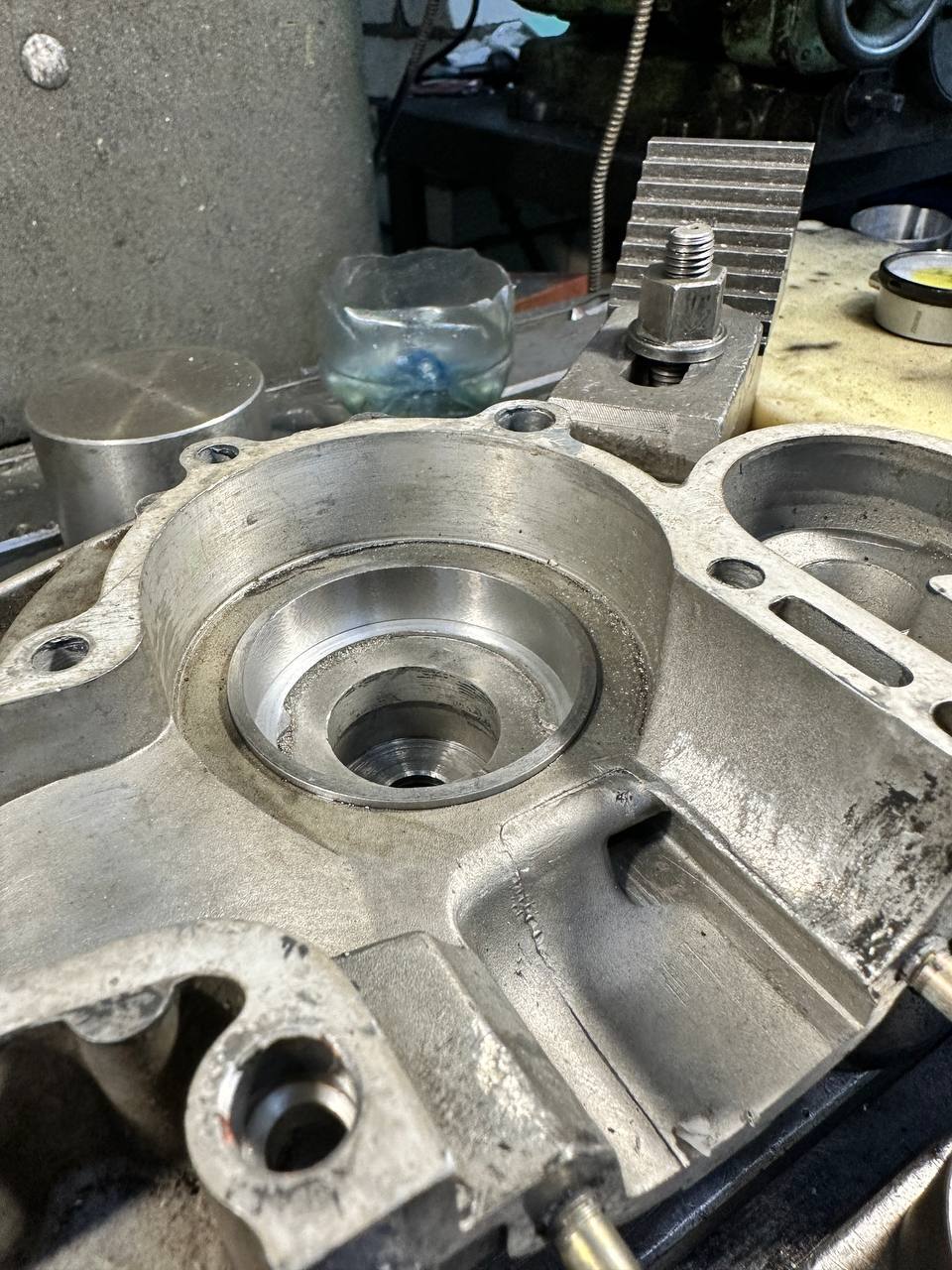

Фото 6. Втулка на месте.

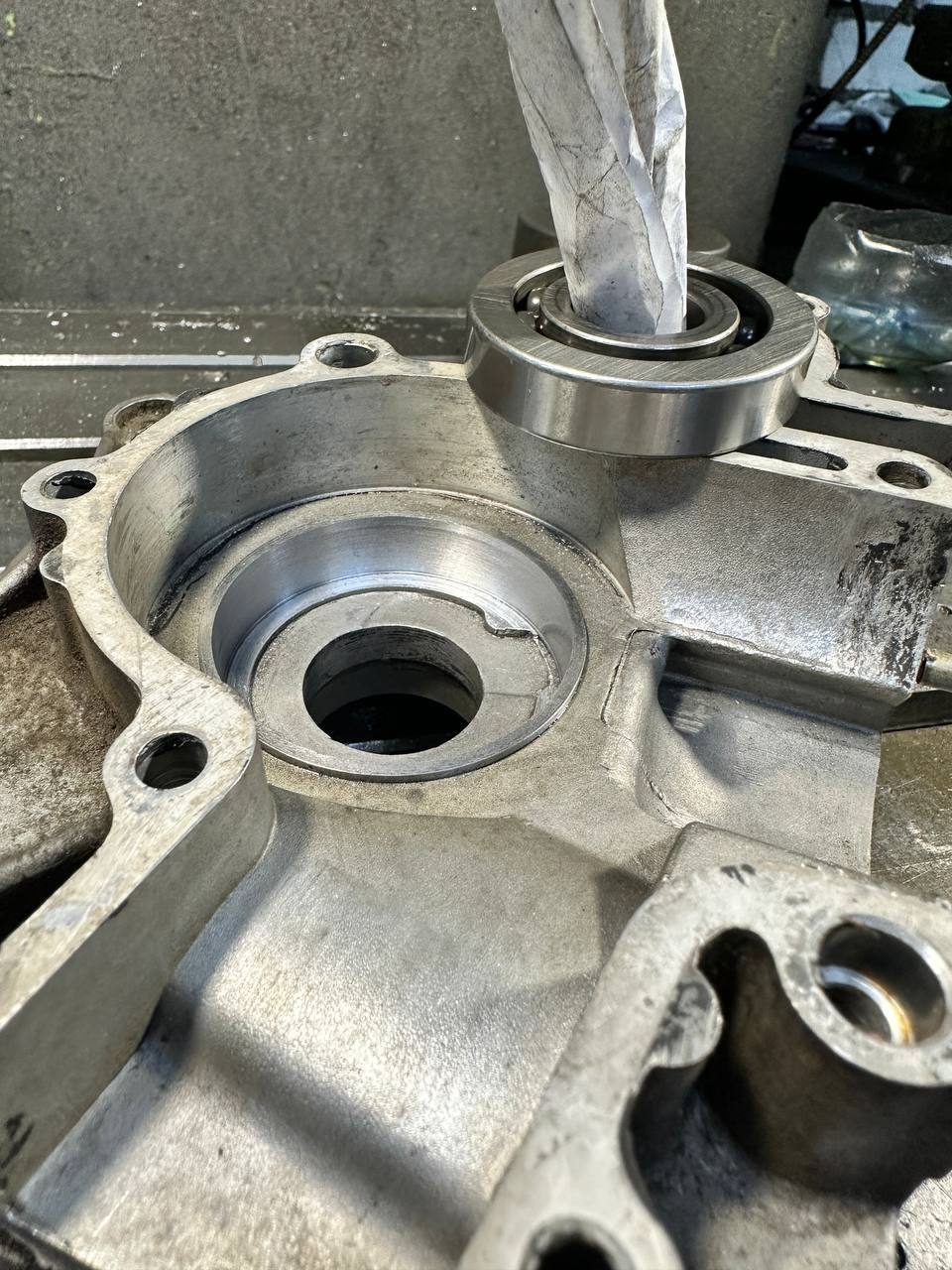

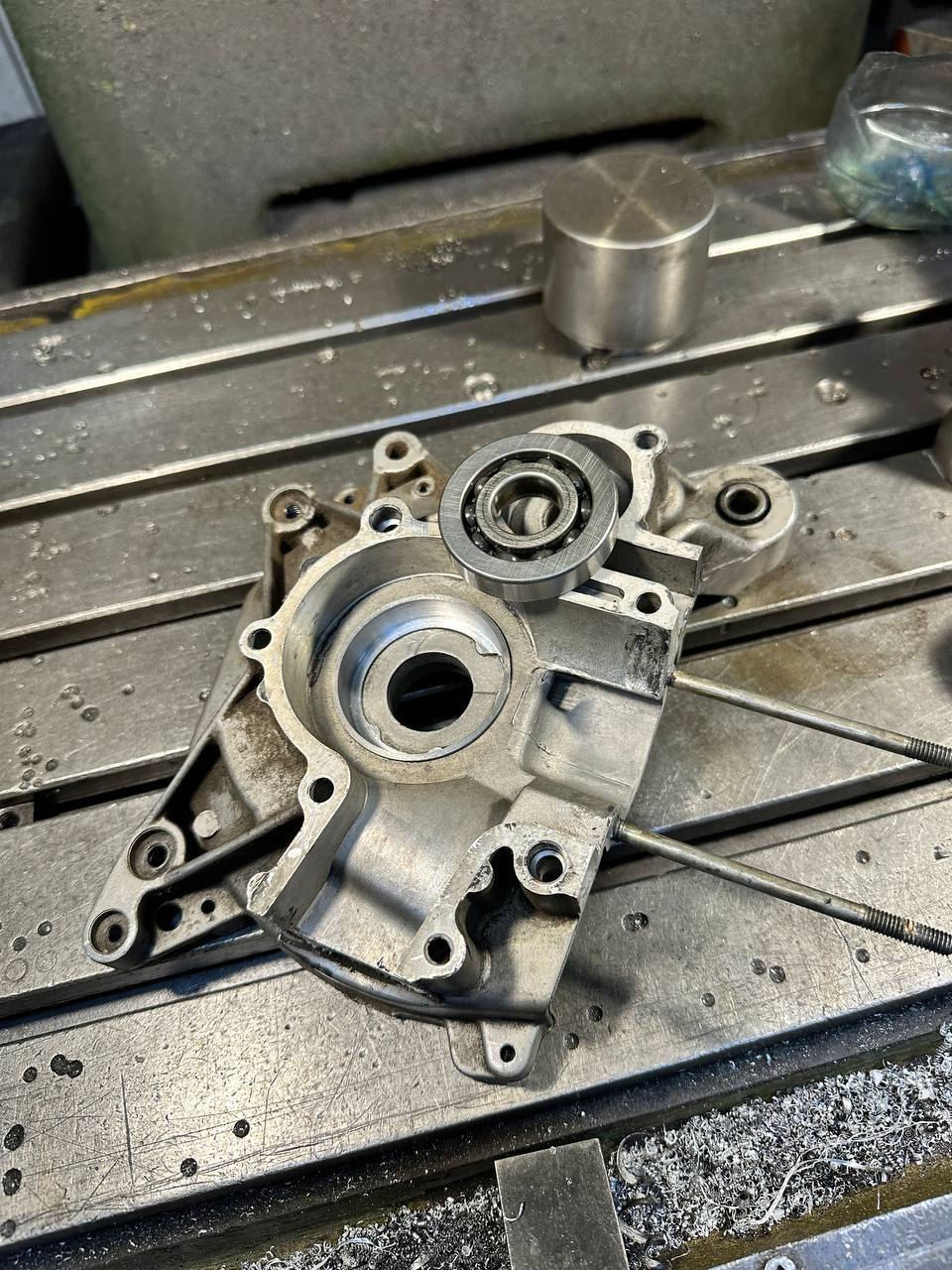

Фото 7, 8. Деталь готова.
Подшипник клиент будет ставить сам.
Натяг под подшипник 0,02-0,03.
