Самодельный руль Alpine для симрейсинга (часть первая ?)
Давненько не публиковал посты на Pikabu, так что сильно не пинайте.. Чукча не писатель - чукча дилетант самоучка..
Я занимаюсь гонками в автосимуляторах уже с 2018 года кажется.. Но больше всего меня заинтересовала возможность делать физические устройства на базе Ардуино.

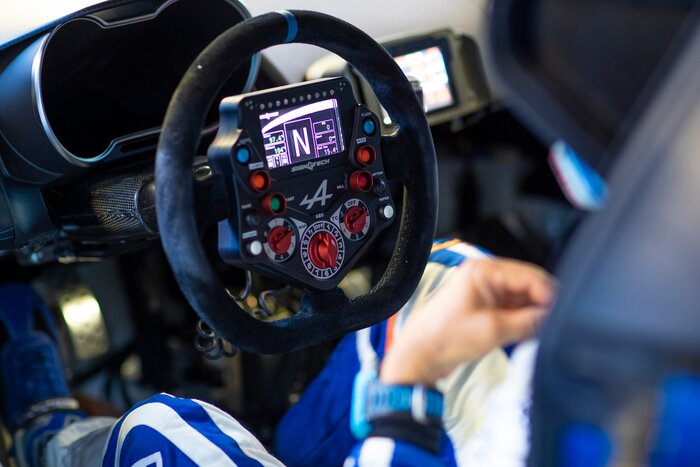

На этот раз я решил воплотить в жизнь накладку руля Renault Alpine.
3Д модель я создавал в Компас 3Д. Уж больно я к нему привык. Пользуюсь им еще с начала 2000-х.
Мой вариант отличается от оригинального, но тут диктуют правила доступные мне компоненты. И дисплей и шаг светодиодов... и прочее.
Собственно вот список компонентов:
- Руль OMP 335 мм в диаметре без вылета (китайская копия) 1 шт
- Arduino Pro Micro 1 шт.
- Дисплей Nextion Enhanced 3,5” / 480×320 1 шт
- Расширитель портов (I/O Expander) PCF8575 2 шт
- Энкодер 288T232R161A2 1 шт
- Funky Switch RKJXT1F42001 1 шт
- Галетный переключатель на 12 позиций 1 шт
- Линейка светодиодов (3 шт x 5 RGBW светодиодов)
- Красный светодиод 2 шт
- Кнопки PBS-33В разных цветов 10 шт
- Тактовая кнопка KLS7-TS6601-13.0-180 1 шт
Печать корпуса осуществлялась на 3д принтере Sapphire Plus.
Принтер был немного мною доработан: заменены вентиляторы, поставлен регулятор напряжения, доработано крепление трубки подачи филамента и пр...
С помощью автомобильной пленки наклеенной на стол 3Д принтера добился печати карбона 😄. Так что не надо обклеивать детали пленкой, а сруза получать готовую текстуру.
На фото выше видны шаги по улучшению дизайна.
А так выглядят внутренности перед распайкой проводов.
На видео выше общий вид руля и немного игры карбона.
А здесь уже руль в работе на примере автосимулятора Assetto Corsa Competizione.
Самое сложное было добиться отзывчивости кнопок и не потерять в скорости обновления информации на дисплее.
Все 3Д модели, фотографии, скетч для ардуино и разработанное мною ПО можно найти по ссылке: https://disk.yandex.ru/d/SQ6Ytv-QPr_wOw
Если пост соберёт достаточное количество плюсов или комментариев, запилю пост про моё ПО и как создавать свои плагины для него.
Этот пост скорее как затравка к возможным последующим постам по этой тематике.
Задавайте вопросы в комментариях или на канале в Discord https://discord.gg/vkxXCGRqJs
✌
