Ручка для Вирпила - 3д печать⁠⁠

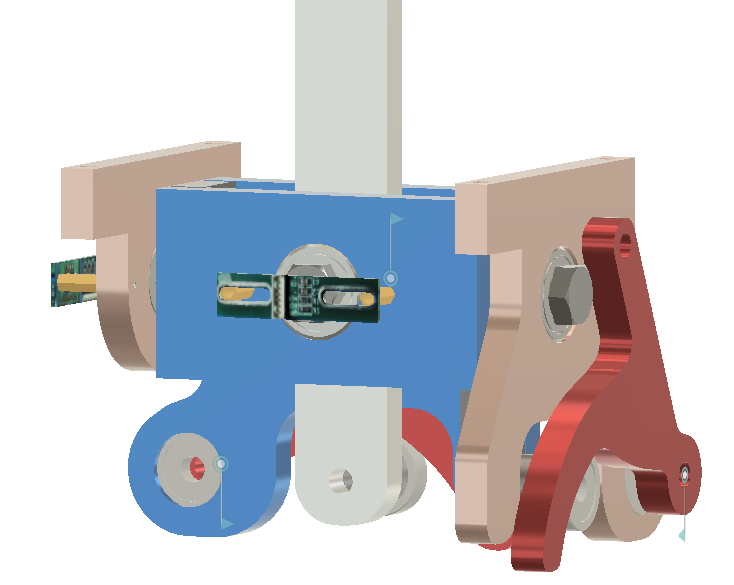

ммджой2 он самый. на осях ТЛЕ5010

зависит от сложности, я делал по фото в 3х проекциях расставляя полигоны. надо смотреть

Летаю немного в War thunder в Симуляторном режиме

а это секрет?

это обычная конвертация, я там нашел еще одну функцию. только должна быть меш сетка

вот немного  )) из старого  https://youtu.be/e7xrWXkMZ5c

нет, изначально видел такие, тогда придется всю конструкцию нижнего курка переделать.  я летаю в основном в тундру, там тормоза не особо нужны при рулежке, хватает и кнопки.

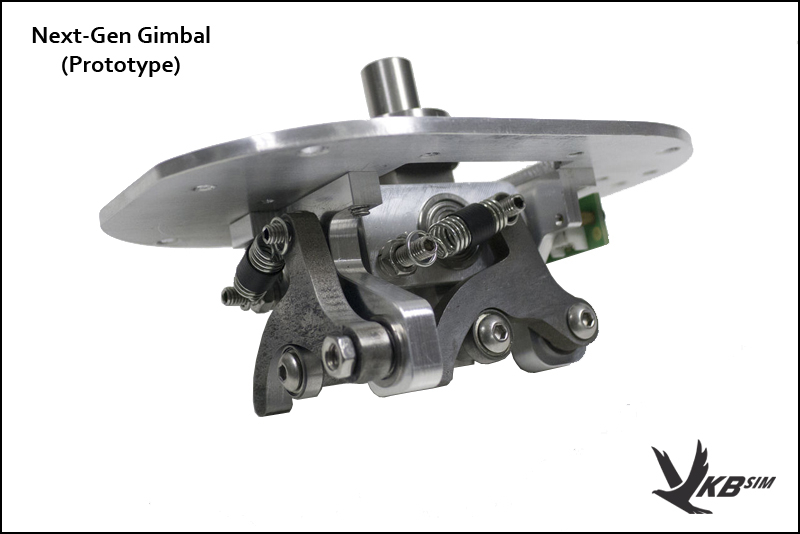

а так есть готовые решения есть на фингиверсе, модуль устанавливается чуть ниже джоя на шток.

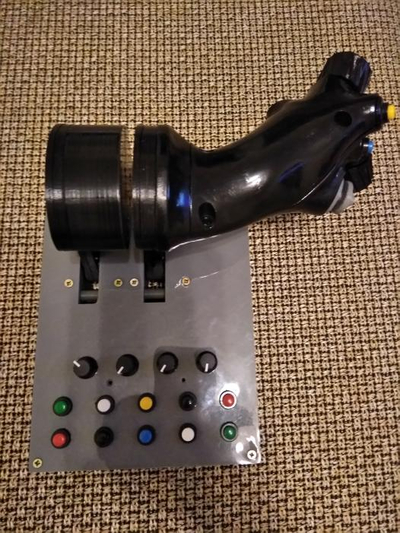

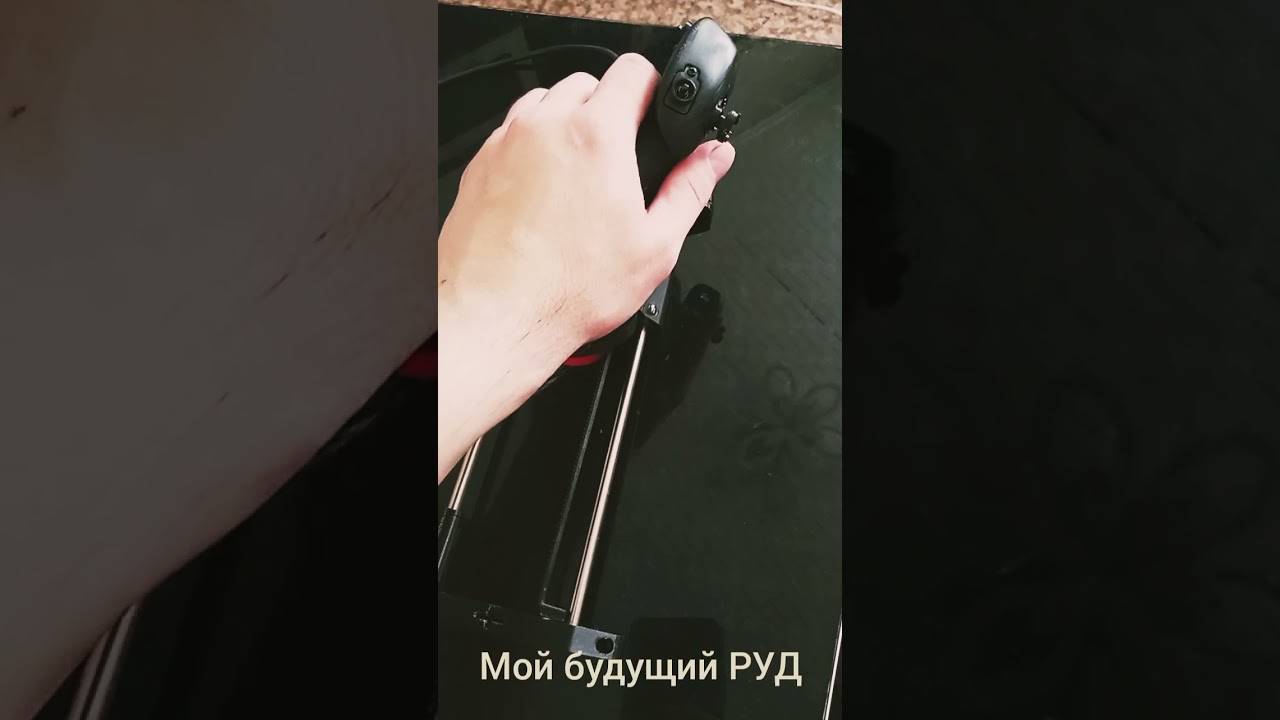

вот кстати обновил себе руд https://www.youtube.com/shorts/J-dXOFdr3K8?feature=share

YouTube●0:12

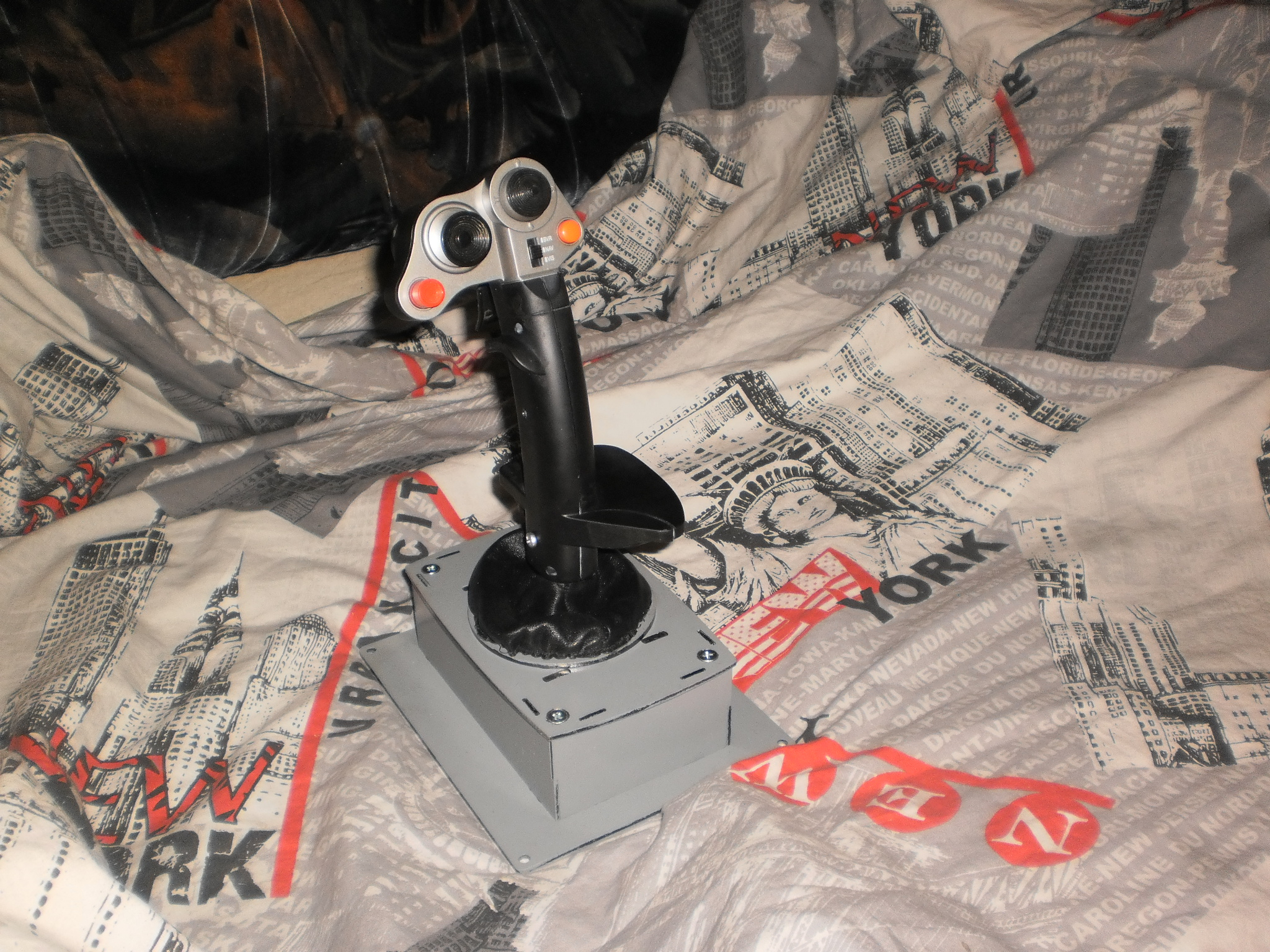

у мня изначально была кобра м5 3й серии и первая меха была такая, загруз с помощью пружины которая тянет шток внизу, без четкого центра.

YouTube●7:37

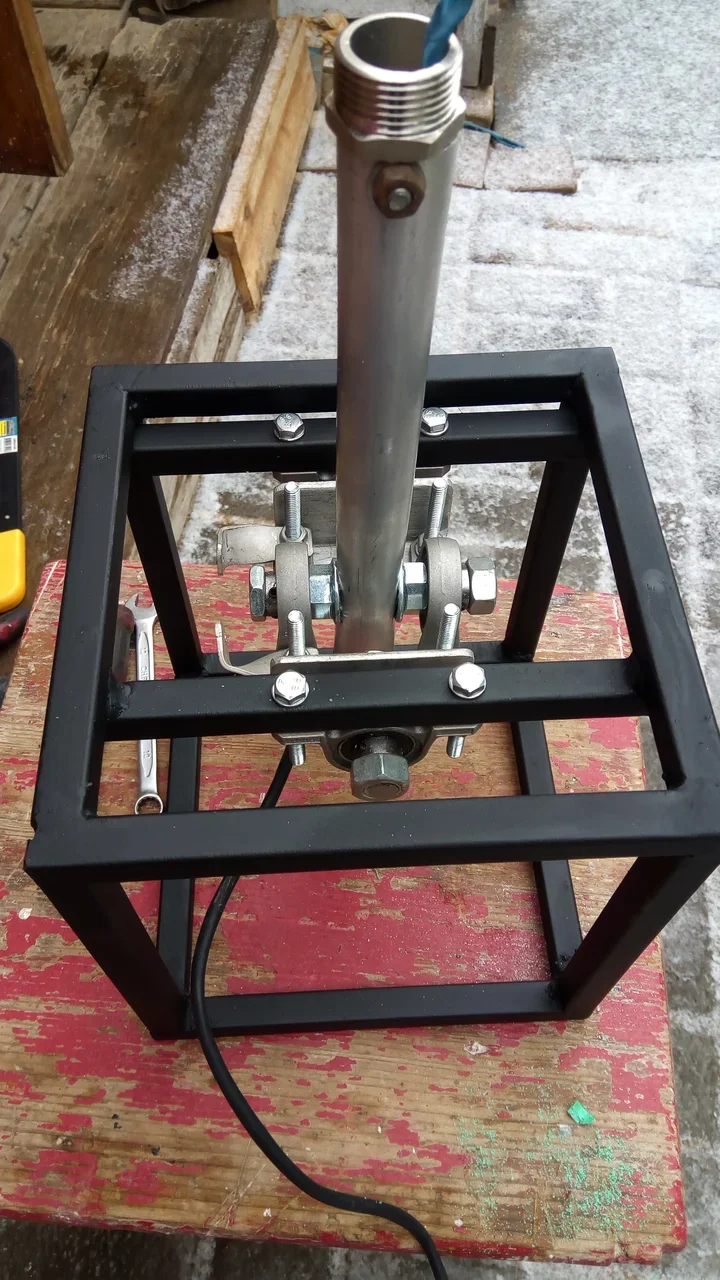

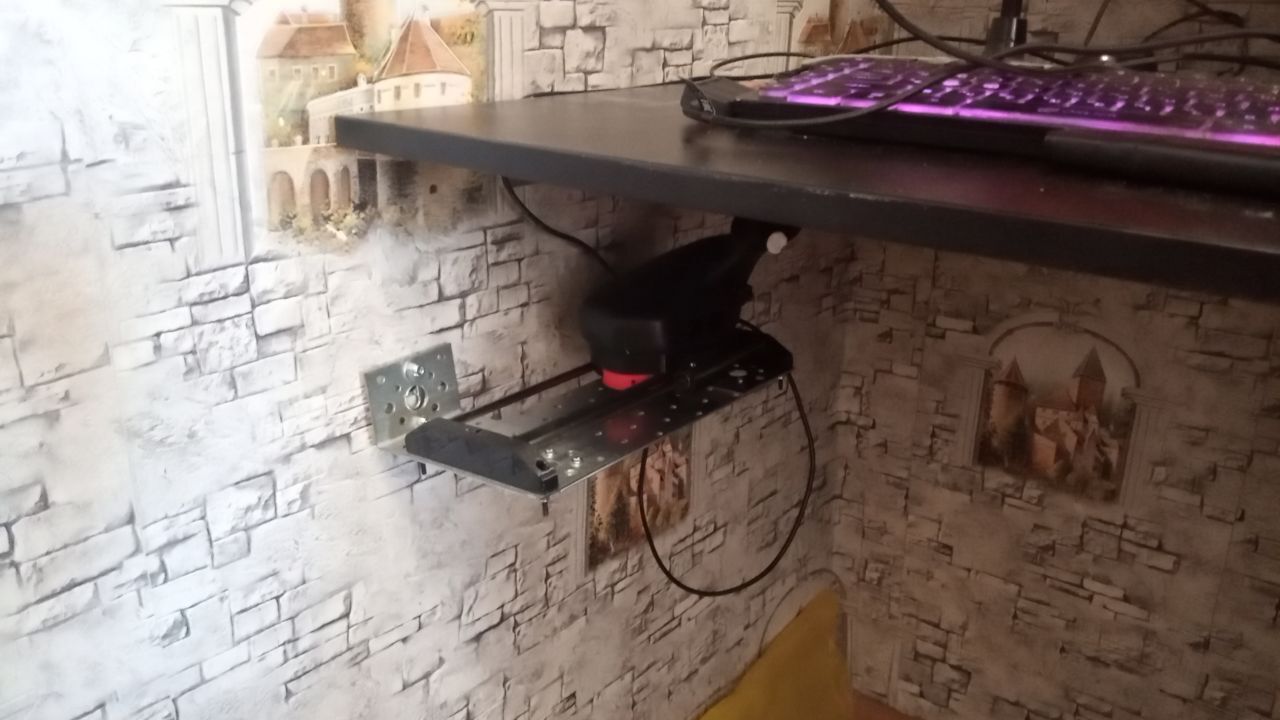

приходи ко мне в дискорт, сведу тебя с человеком с ним пообщаешься. самый дешевый вариант он тебе просто нарезанные детали сделает , а собирать будешь сам и подшипники запрессовывать. его меха очень похожа на Бауровскую только меньше для настольника. Но есть разработки и для напольника. большинство делают подстульник. берут железную меху, удлиннитель 10-15 см. и ставит под стул на небольшой подставке или вот таком кронштейне он их тоже режет

если тебе просто нужна механика я тебе могу посоветовать где взять, если тебе хочется самому)) то дерзай. в выходные постараюсь выгрузить чертежи. а так можно купить вот такое , один знакомый делает на заказ. даже под ключ делает. присылаешь донора. и он тебе делает. Механика у него своя, лазерная резка из чернухи. с загрузкой 2мя кулачками на ось. схема давно проверенная. он меня как раз и консультирует и по механике и по электронике.

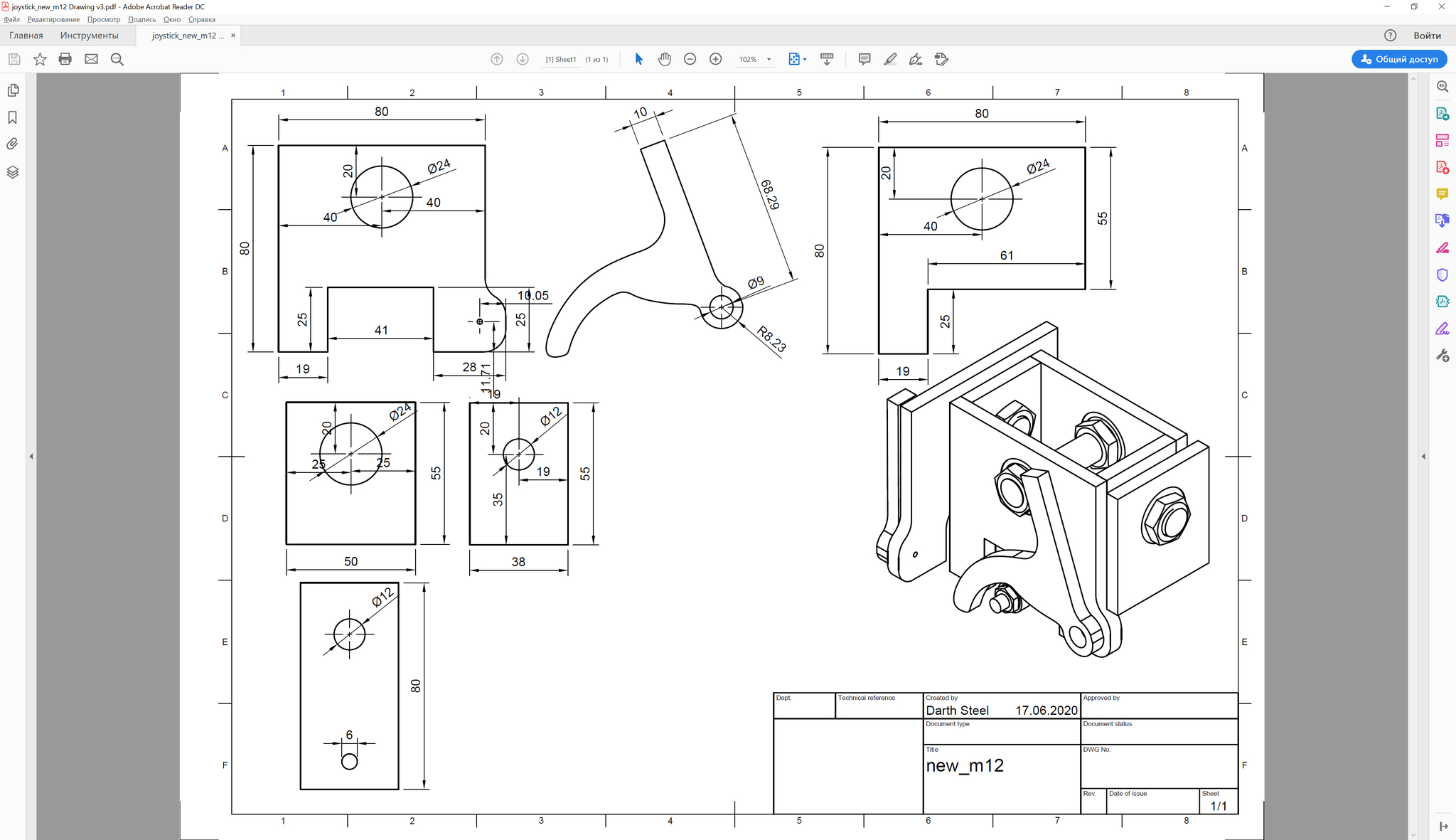

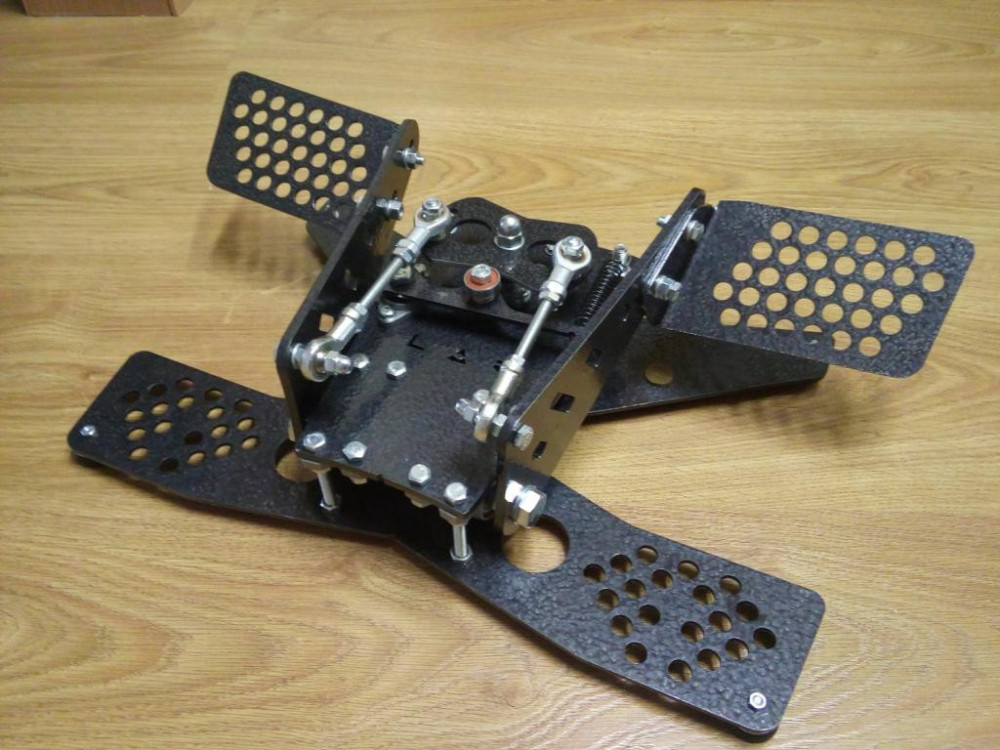

педали не нужны, у меня типо таких , добавляйся в дискорт или почту давай. сам проект не дам, а чертеж скину.

а ты на чем собрался изготавливать? есть доступ к чпу?

Строилась по оригиналу. Помогал другу сделать копию оригинальной, посмотрев как все утроено и был затеян спор что я на коленке такое соберу. взяв у него осевые размеры построил во фьюжене и увеличил все в 2 раза примерно. после чего все было сделано под листовой металл. у меня есть более новая версия механики но она не вырезалась и не тестировалась. Делал под коммерцию, но пока нет времени. Там принцип тот же только более проработана под резку на чпу.

фрижой https://forum.il2sturmovik.ru/topic/12818-freejoy-opensource-контроллер-на-stm32/

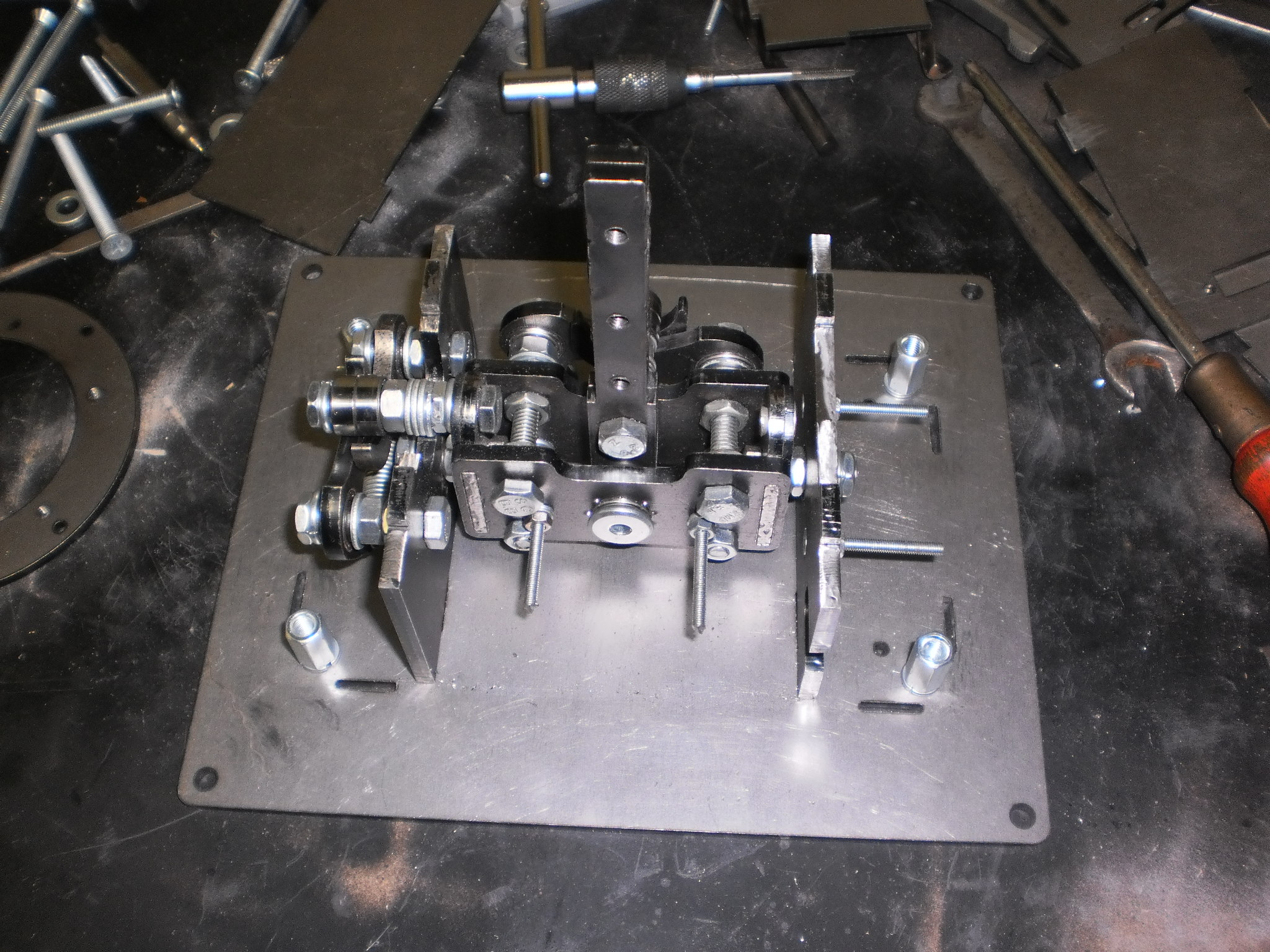

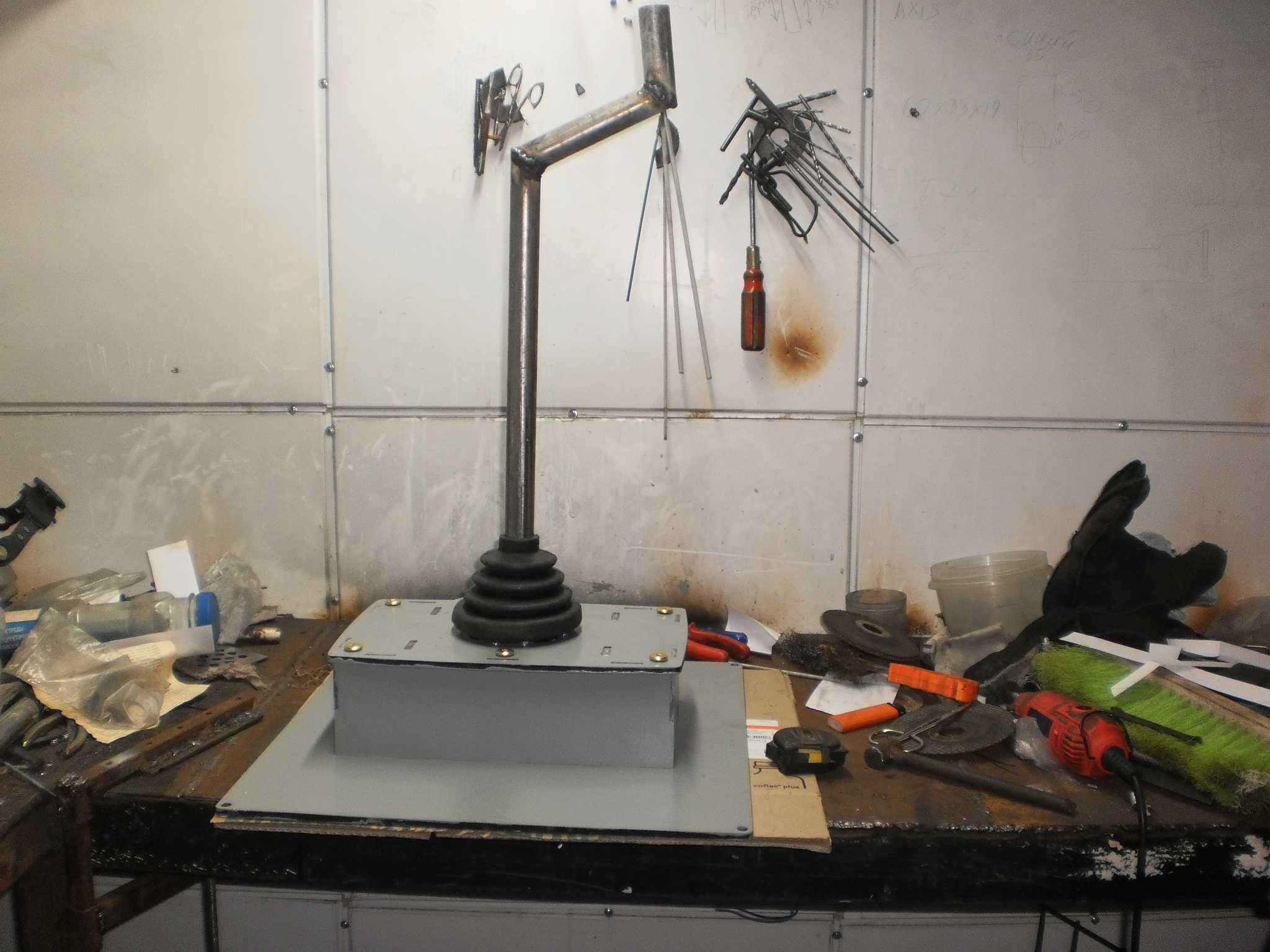

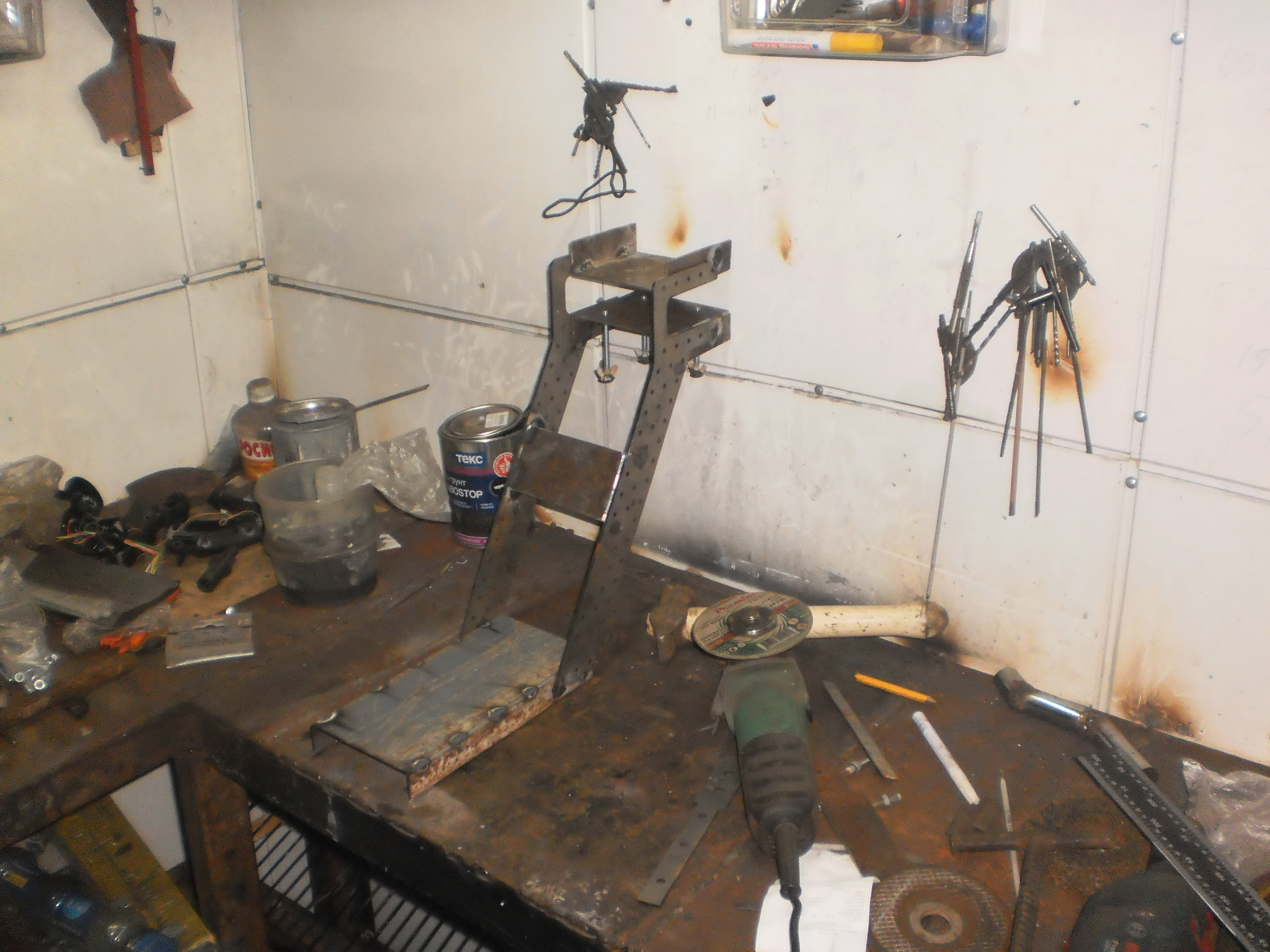

это было даже сделано на спор, что такую механику можно сделать на коленке без фрезеров и чпу ручным иснструментом

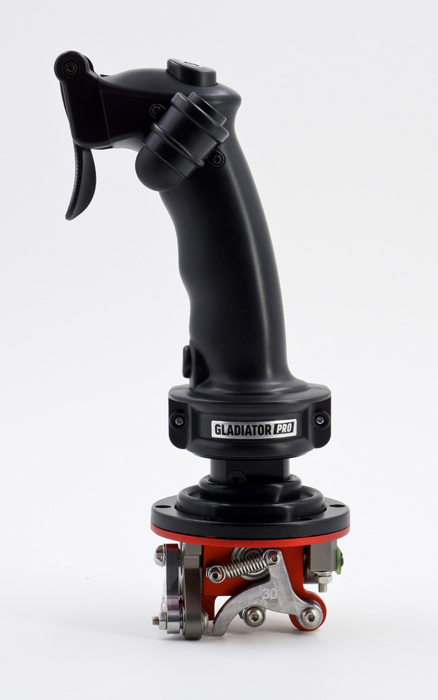

эта механика сделала по мотивам гладиатор мк про, просто увеличена до размеров под напольник. Кулачки стоились по фото. расчетов не делал, не умею, нужен софт. искал софт так и не нашел.

stm32 стоит 2.79 вечнозеленых,  а ардуина в период спец операции доходила до 12.30? сейчас она стоит 6.45. функционально стм может все тоже ,а может и больше. Проект еще развивается, грозились даже добавление форсфидбека.

делай только под свои размеры подшипников. главное центра, а на толкатель кулачка нужен с внешкой 13мм

оно у меня не очень интересное)) колхоз так сказать

хочу еще опробовать стм32, поломал тут ардуинку, сижу без джоя , а ардуины сейчас подорожали.

какие инструкции? если механика интересует вот есть у меня на канале, ручная работа)))ахахха

YouTube●3:22

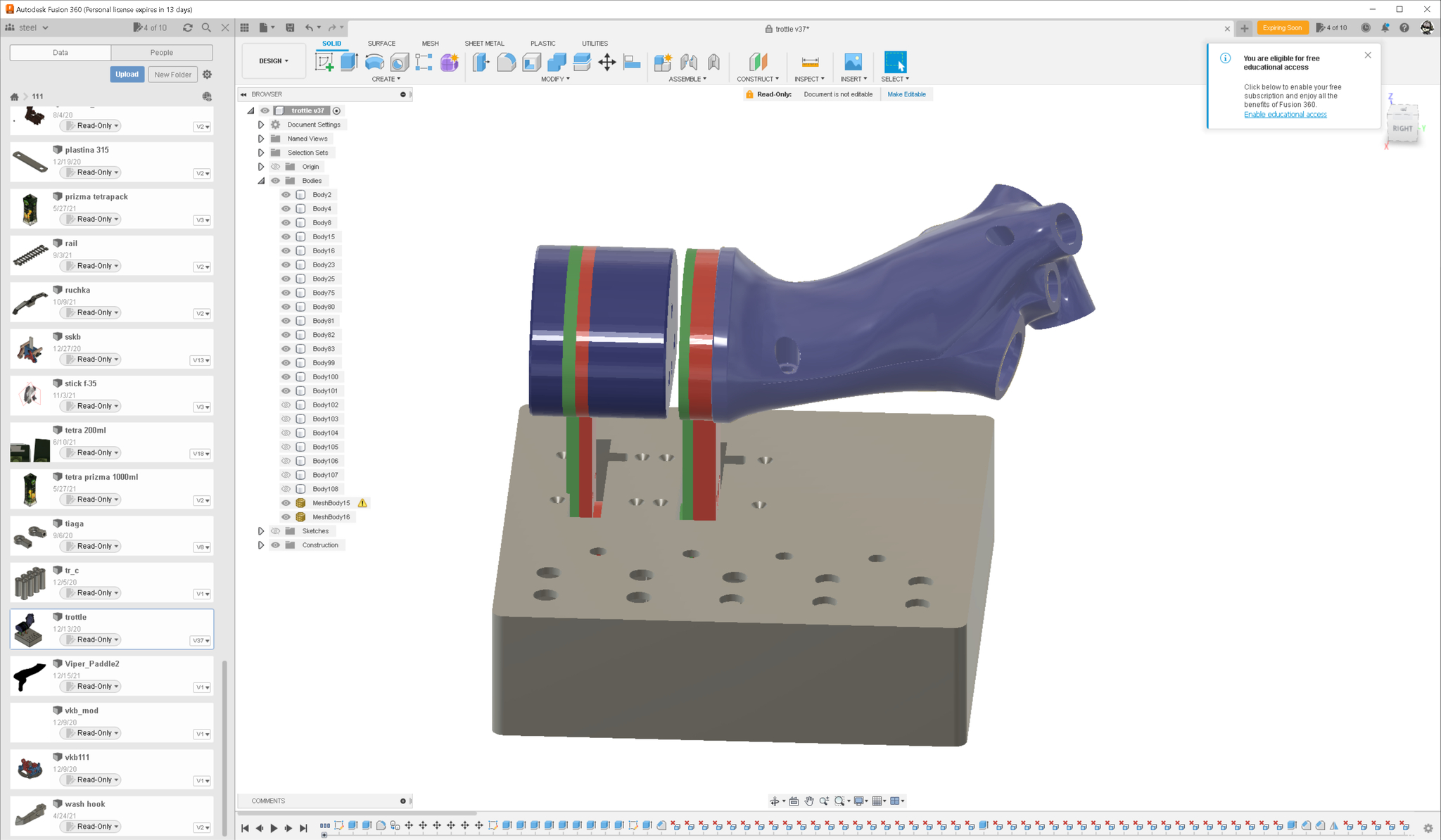

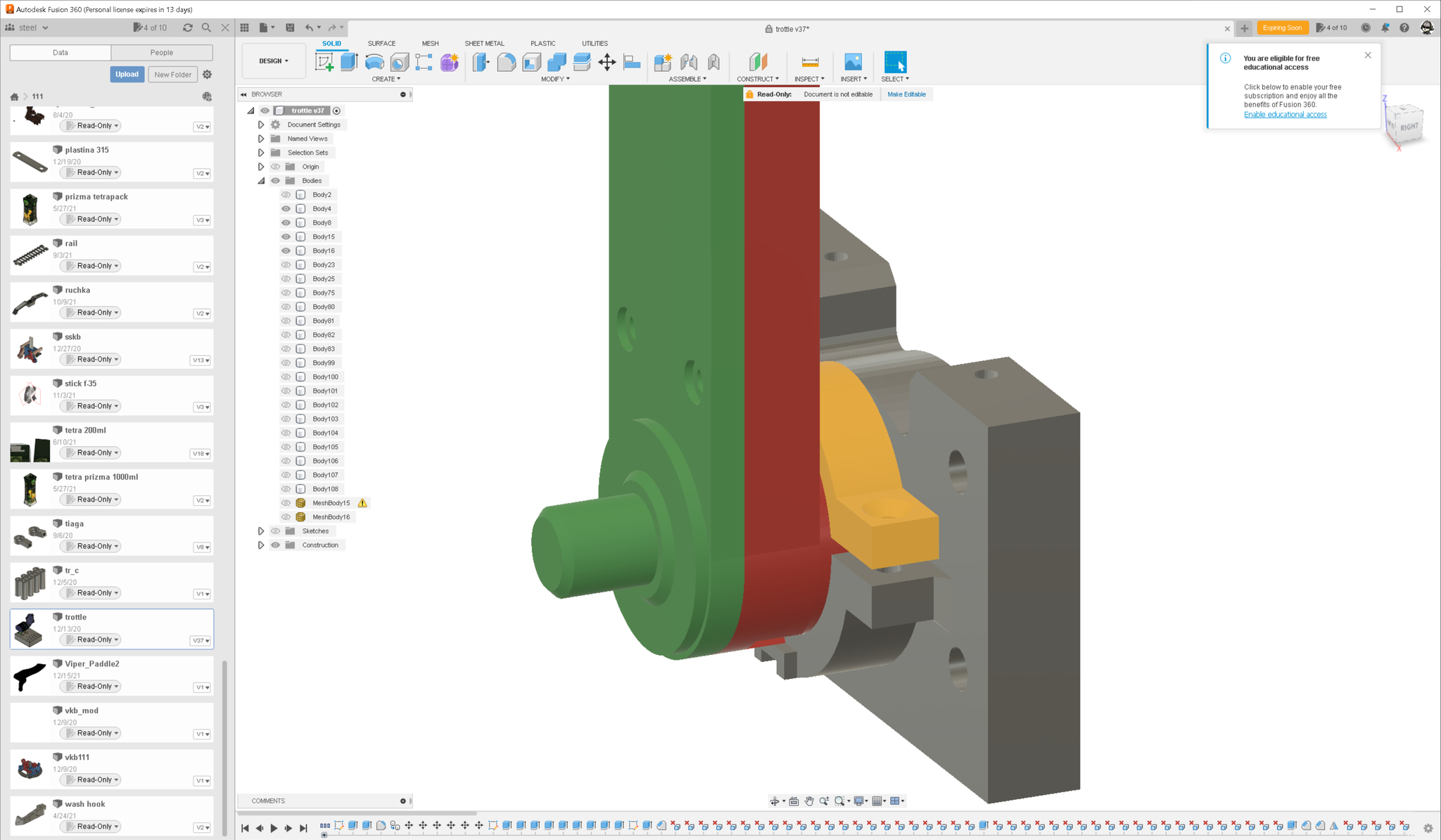

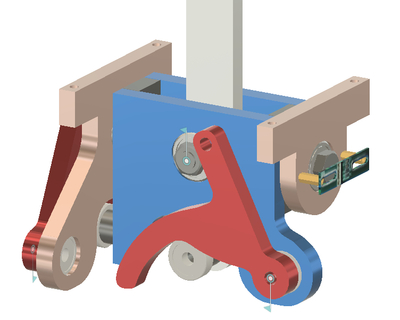

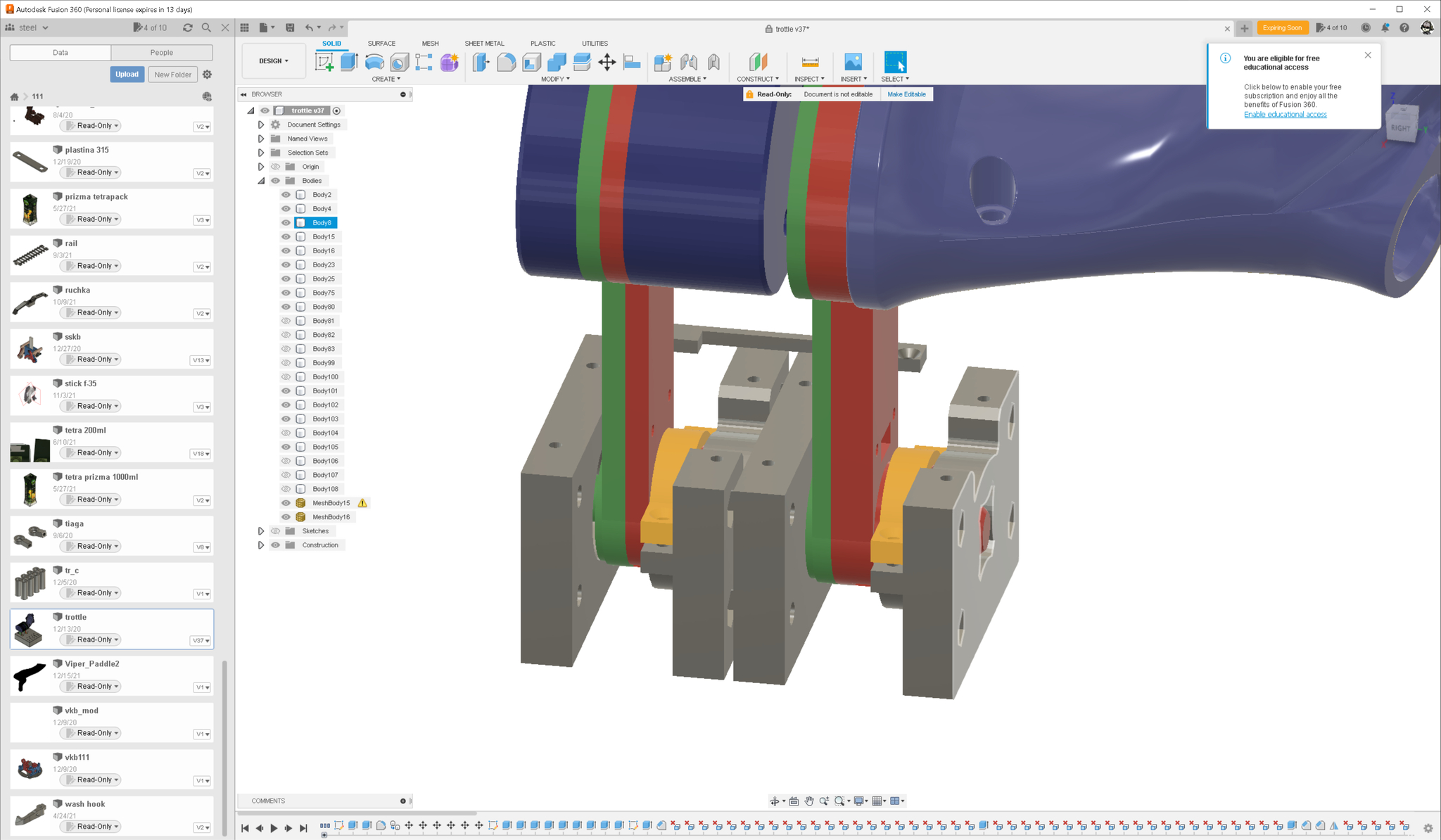

рендеры во фьюжн 360

можно и так

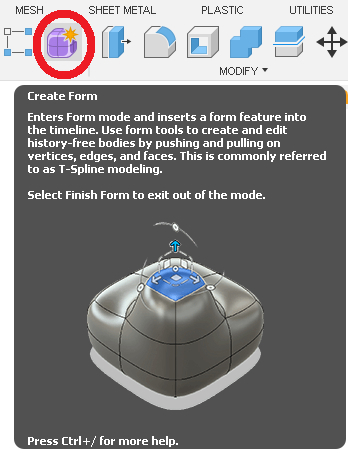

не со всеми моделями работает. у меня с ручкой тоже был гемор. я смоделил ее в максе и сделал там же шел. и этот инструмент с ней не работал. пришлось отдельно делать внешку отдельной моделью пустоту и друг из друга вычитать. инструмент странный но я его победил

не замкнутый меш, бывает что не работает

прогресс далеко шагнул)) нет такого дефицита как 15 лет назад, доступная электроника позволяет все сделать самому с минимальными вложениями, РУД, РУС, педали, трекер головы .  и получить новые ощущения.
