Ремонт яблочных наушников за 50к рублёв⁠⁠

Сегодня у меня на ремонте синенькие AirPods Max с заявленной неисправностью: «Нет соединения с телефоном». Что ж, приступаем приступать.

При попытке сброса после трех миганий оранжевым светодиод должен загораться белым, сигнализируя о успешном сбросе и готовности к спариванию с телефоном, но к сожалению для клиента этого не происходит. А значит проблема либо в контакте между двумя ушами или во втором ухе.

Для того чтобы исключить банальщину необходимо осмотреть контактную группу в самих чашках на предмет коррозии или загрязнений, в моем случае контакты были в идеальном состоянии, так что переходим к следующему шагу.
Отсоединяем одно ухо и делаем замеры на контактах. Пара внутренних это продублированное питание от ведущего правого уха к ведомому левому, внешние это пара дата линий с низким сопротивлением.
Замеры показали отсутствие какого либо падения на всех пинах со стороны правого уха, а это значит что проблема в нем.

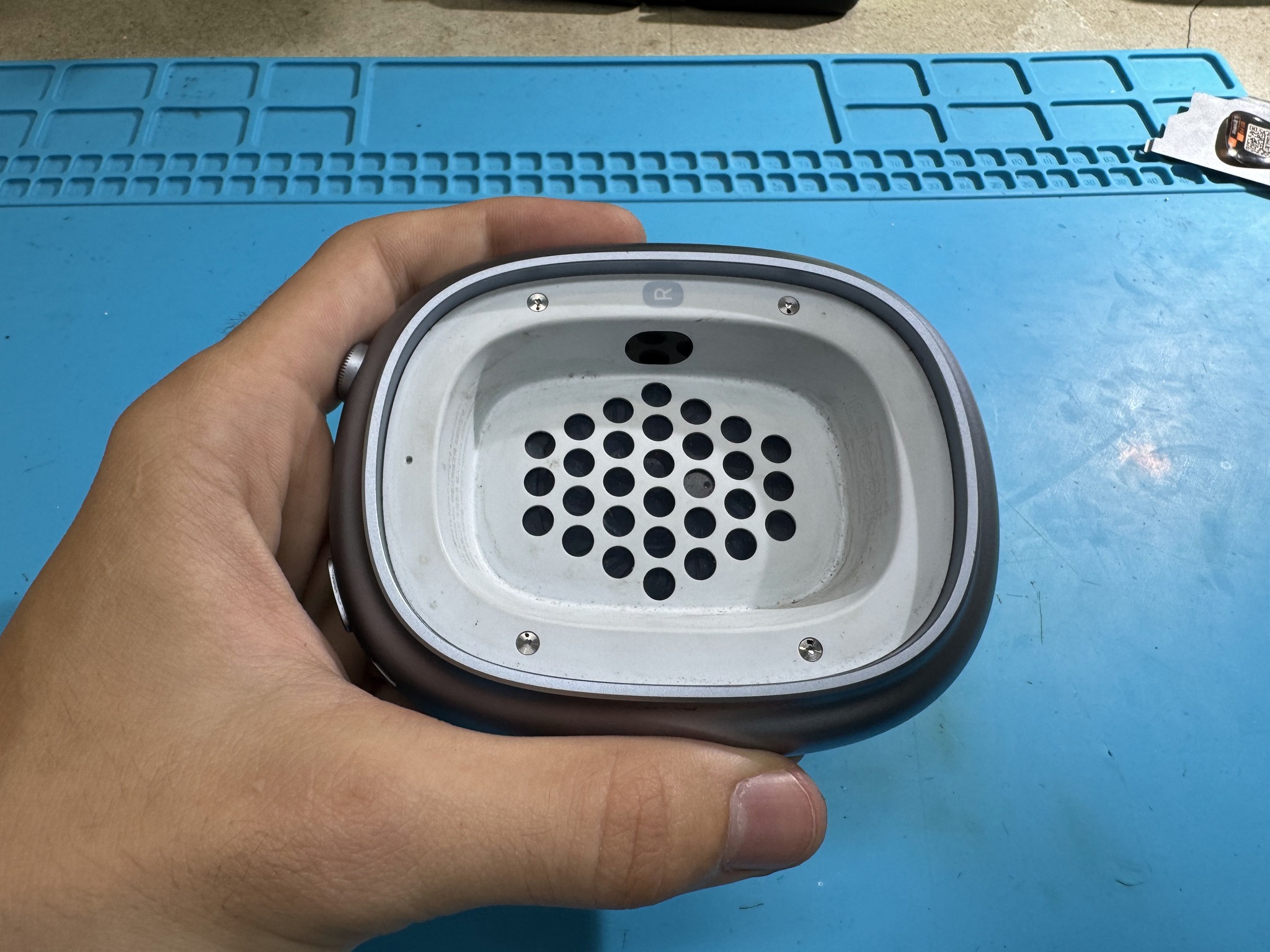

На первый взгляд может показаться что пластик крепится к корпусу просто на пятигранные винты, но не все так просто, на самом деле это задвижки которые нужно провернуть на четверть оборота какие-то по часовой, а какие-то против.

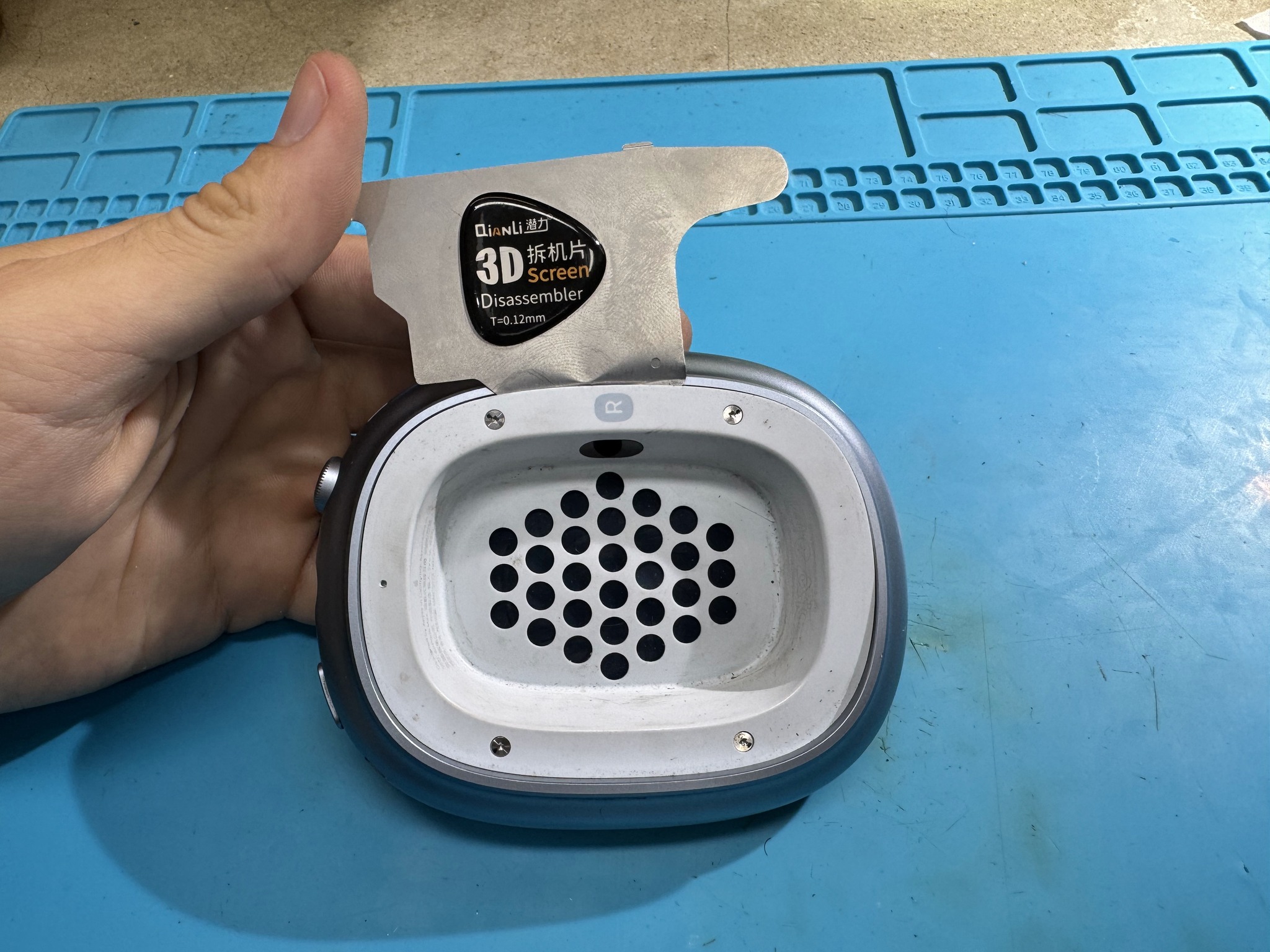

Даже чуть разогреваем проклейку и поддеваем чем нибудь тонким и плоским.

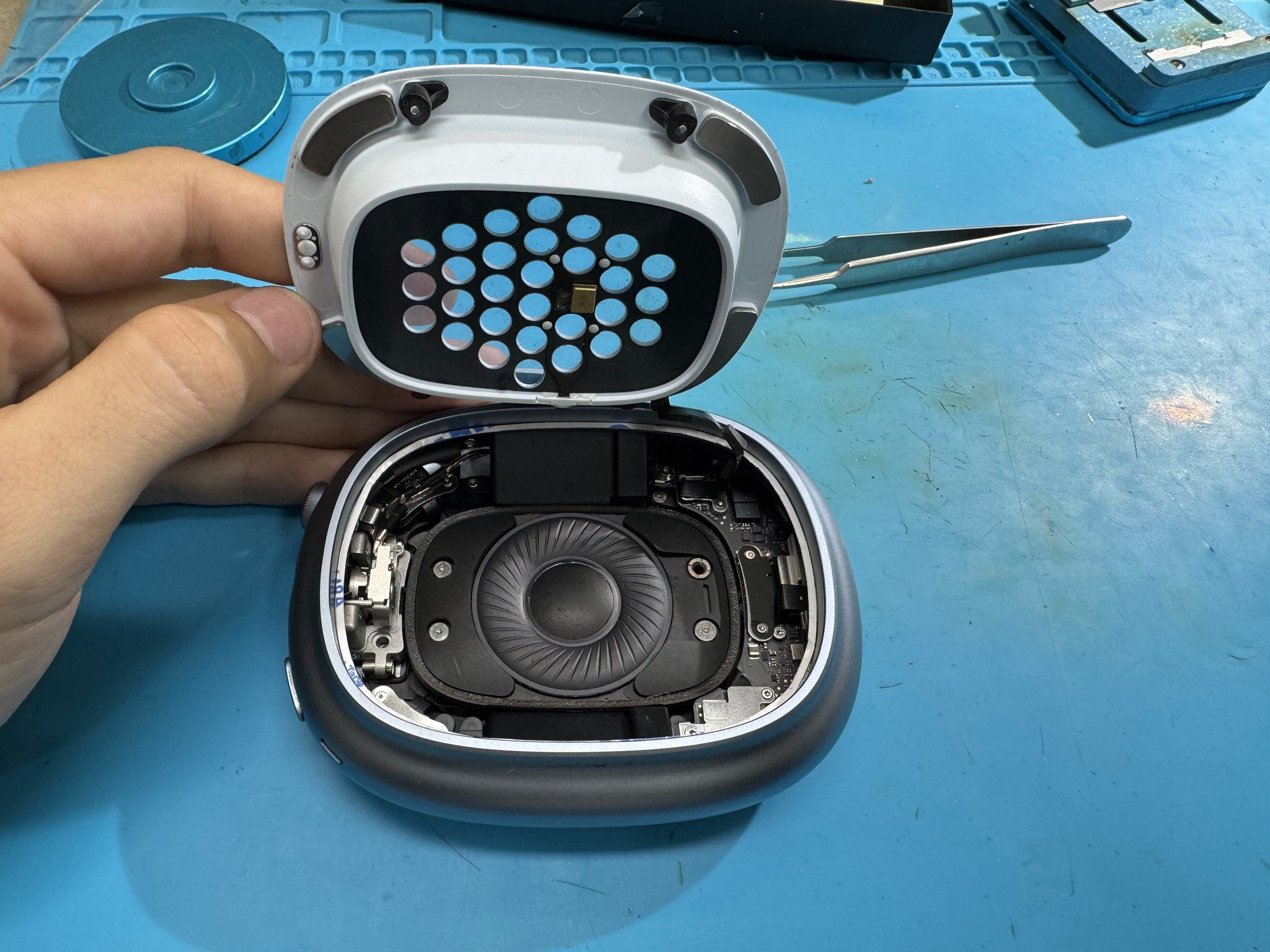

Успешный успех, мы получили доступ к недрам яблочного детища.

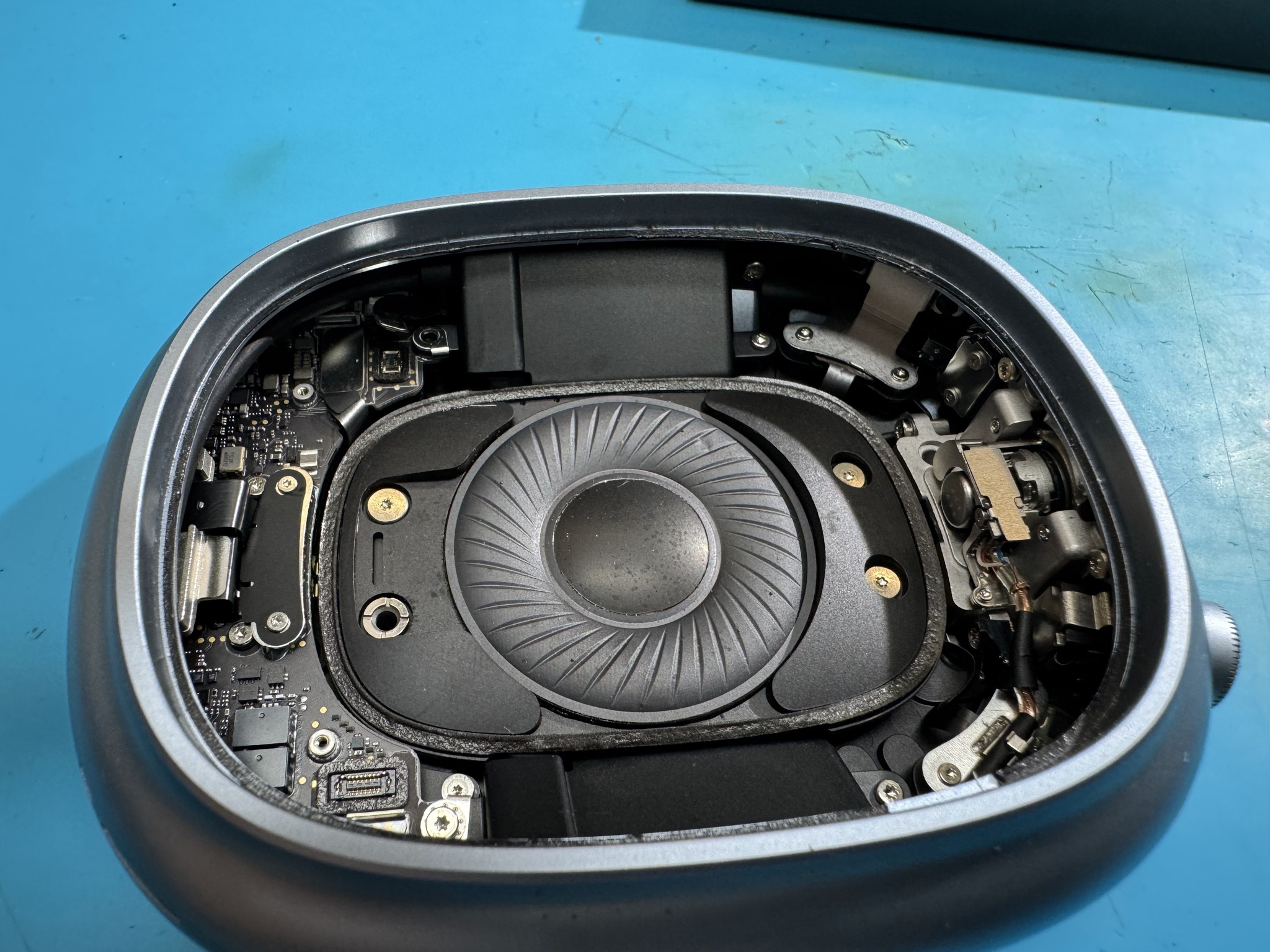

Откручиваем прижимные пластины, отключаем АКБ и шлейф с датчиком и микрофонами.

Извлекаем динамик.

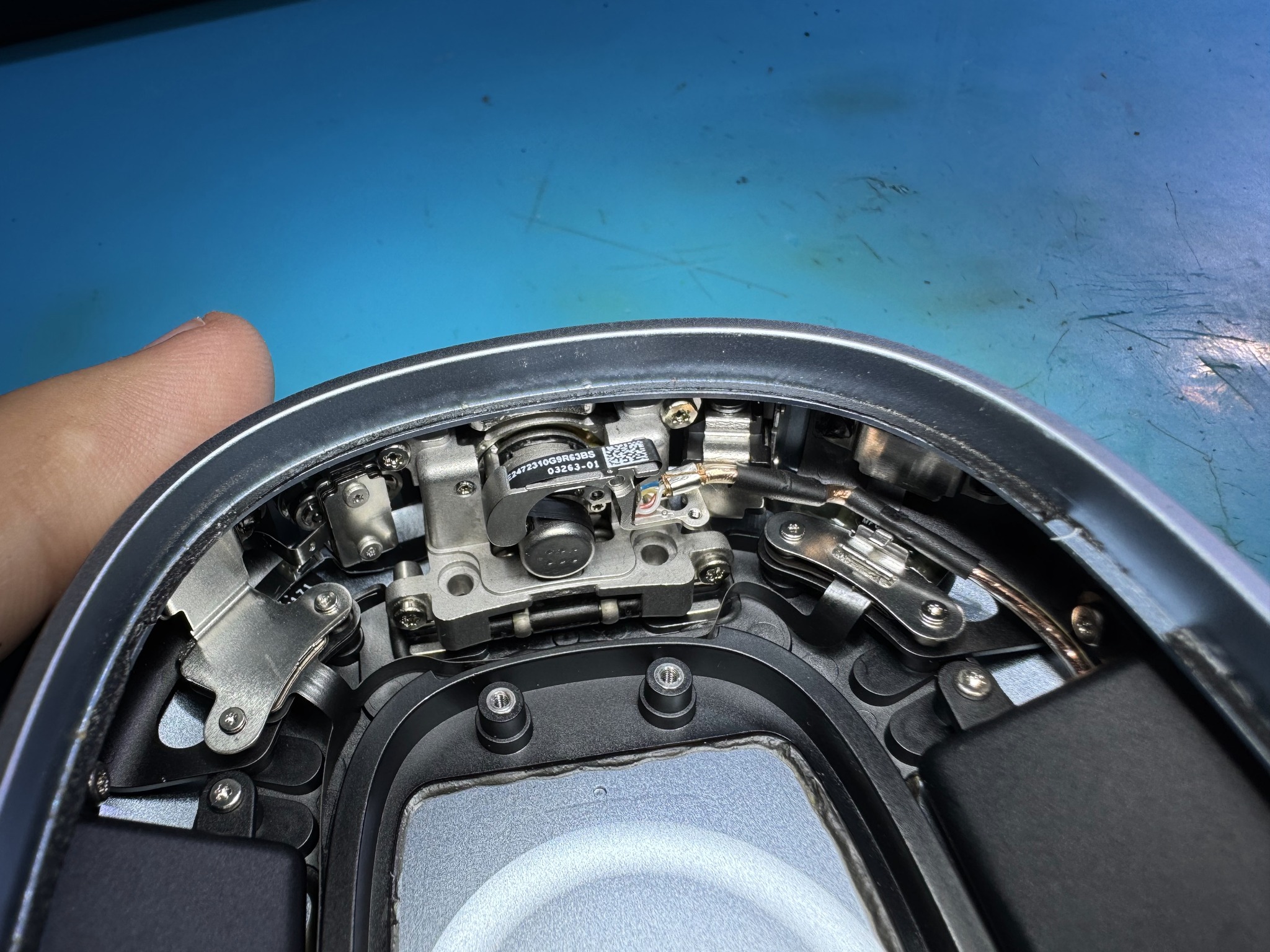

И вот он, корень всех бед, маленький черный шлейфик.

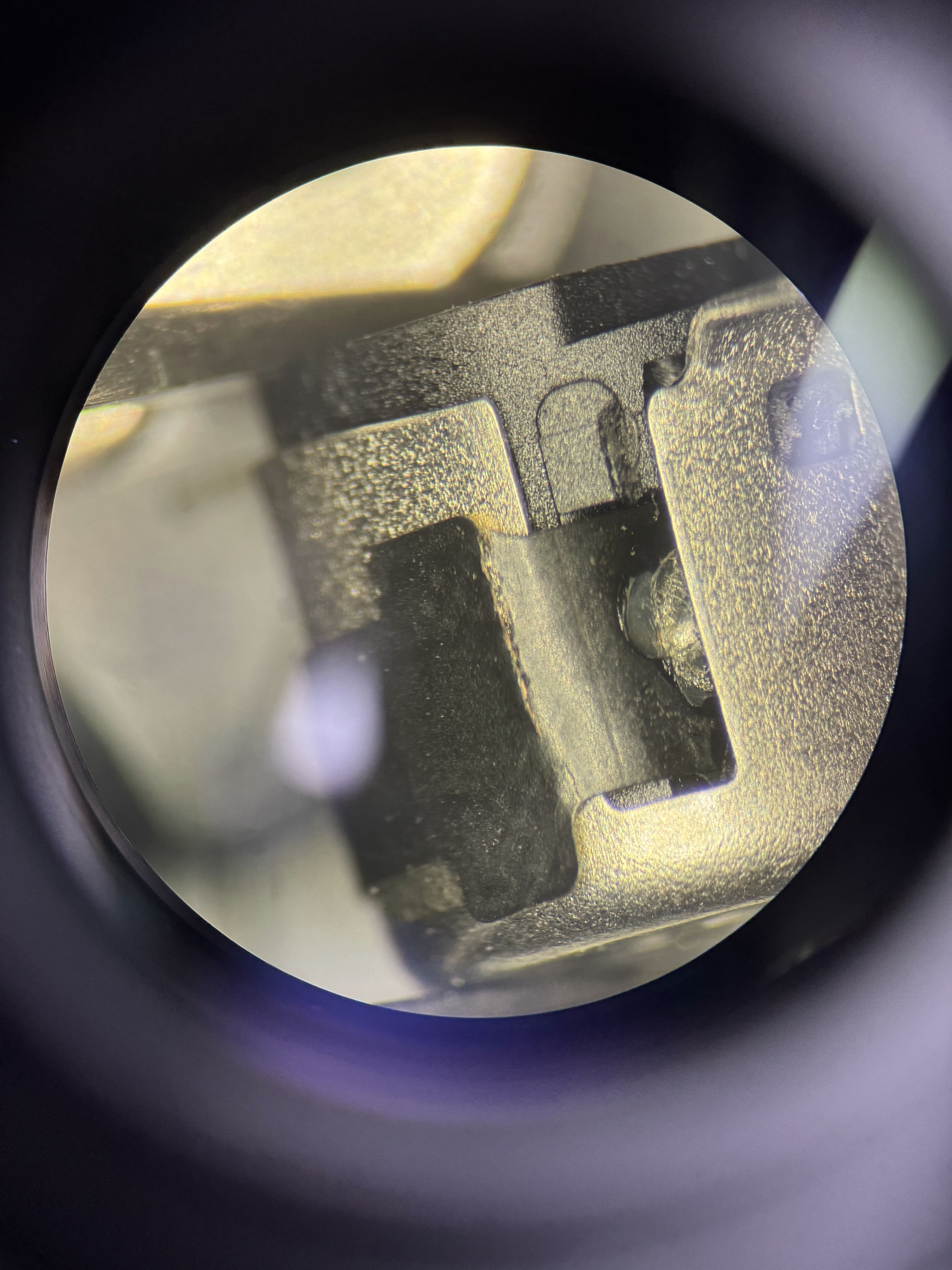

Из за недостаточно качественной фиксации клеевой основы шлейф переломился у основания.

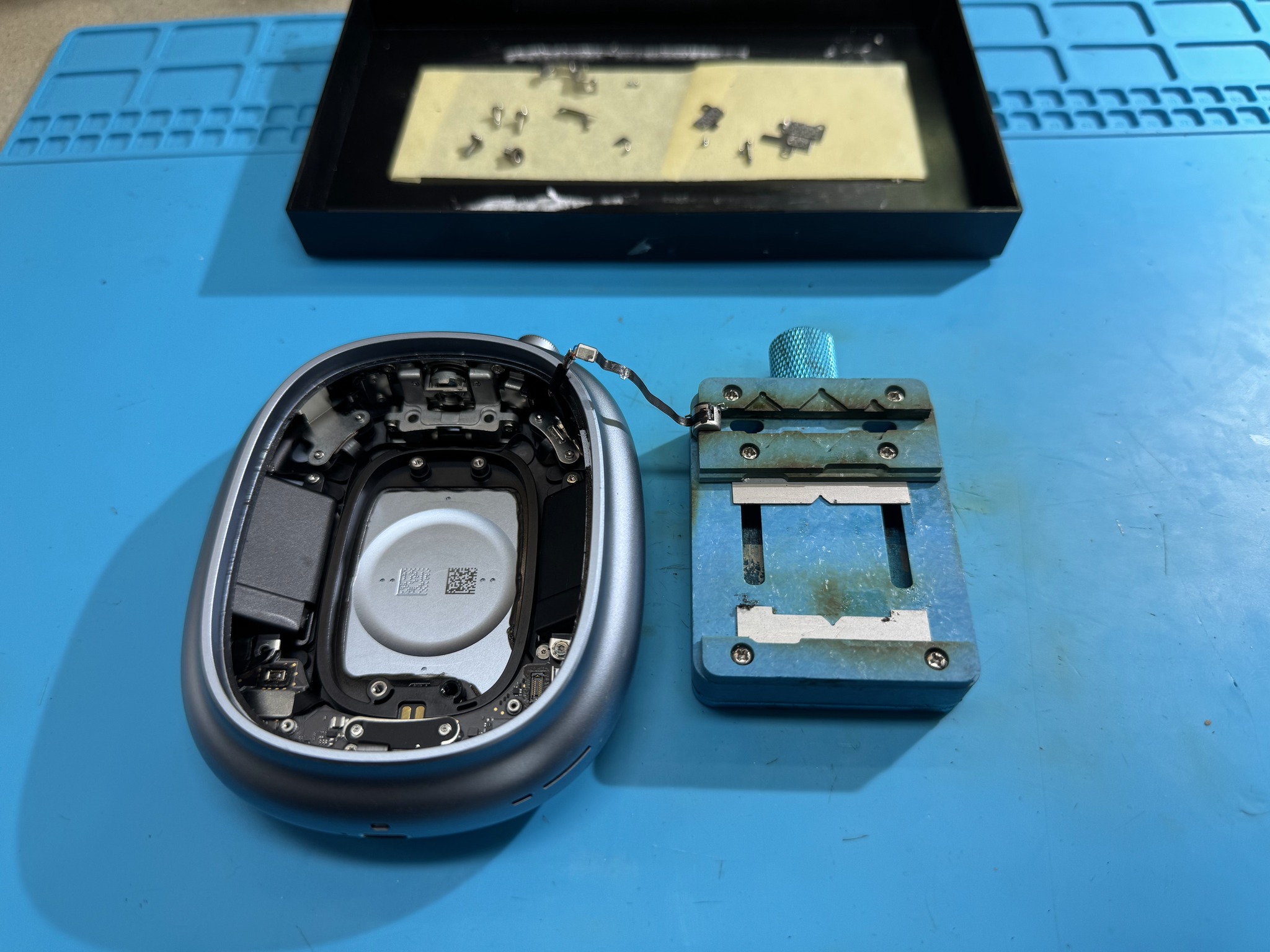

Полностью разбирать внутрянку для того чтобы отстегнуть шлейф мне лень, по этому отгибаем и фиксируем в держалке для удобства дальнейших манипуляций.

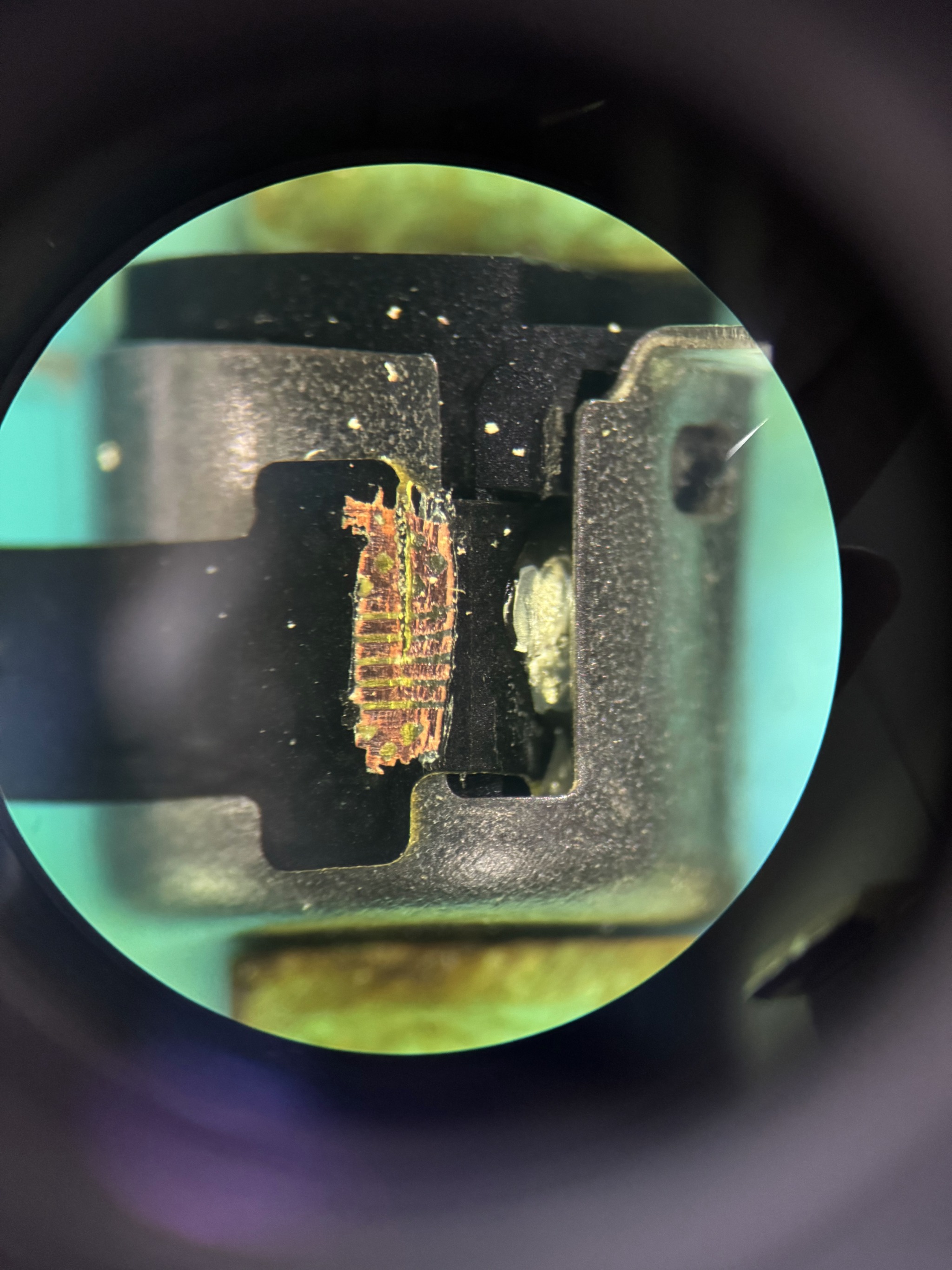

Ну а дальше ничего нового, шкрябаем медные дорожки чтобы убрать лак.

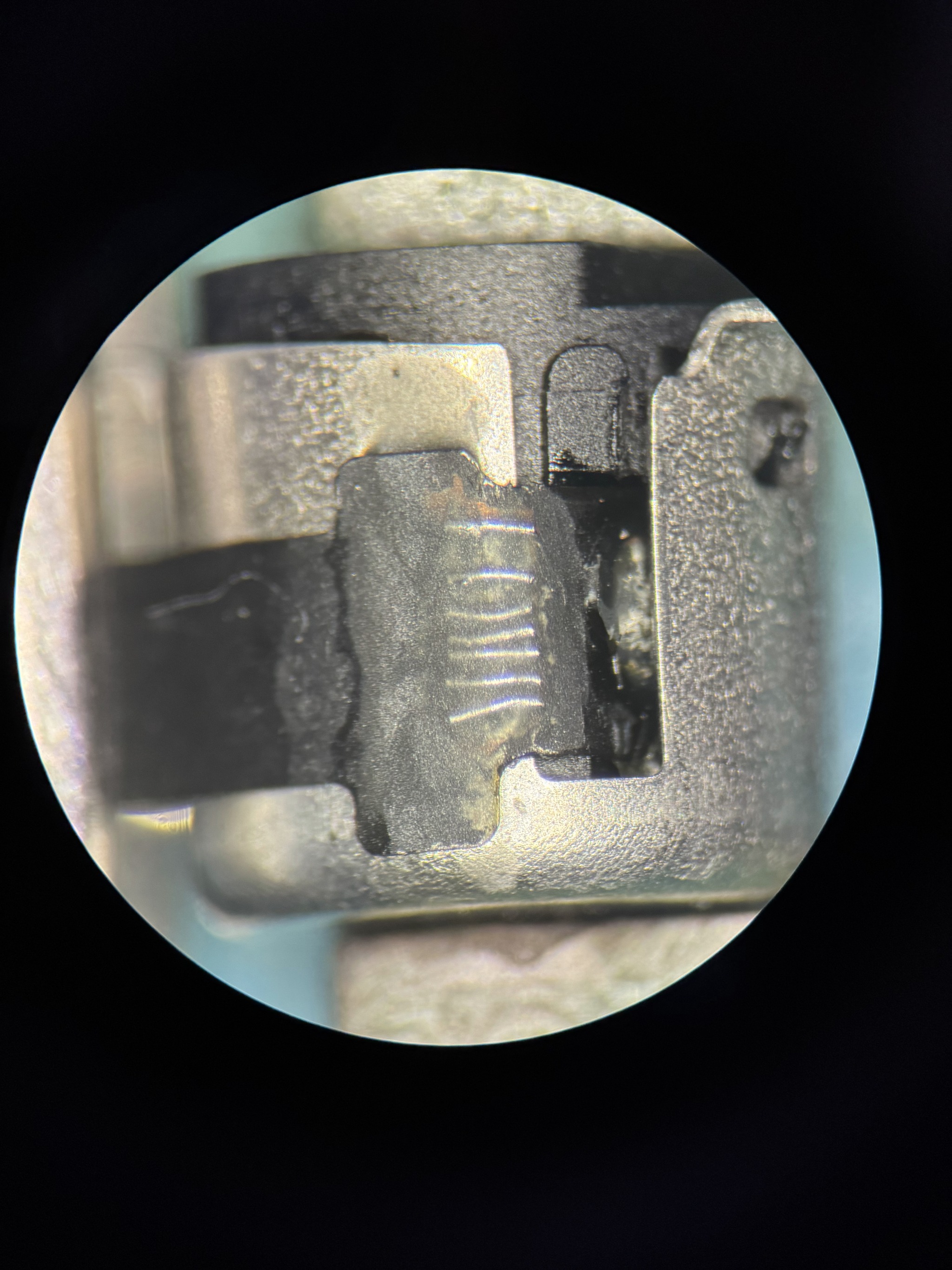

Паяем комариные причиндалы и фиксируем все УФ маской.

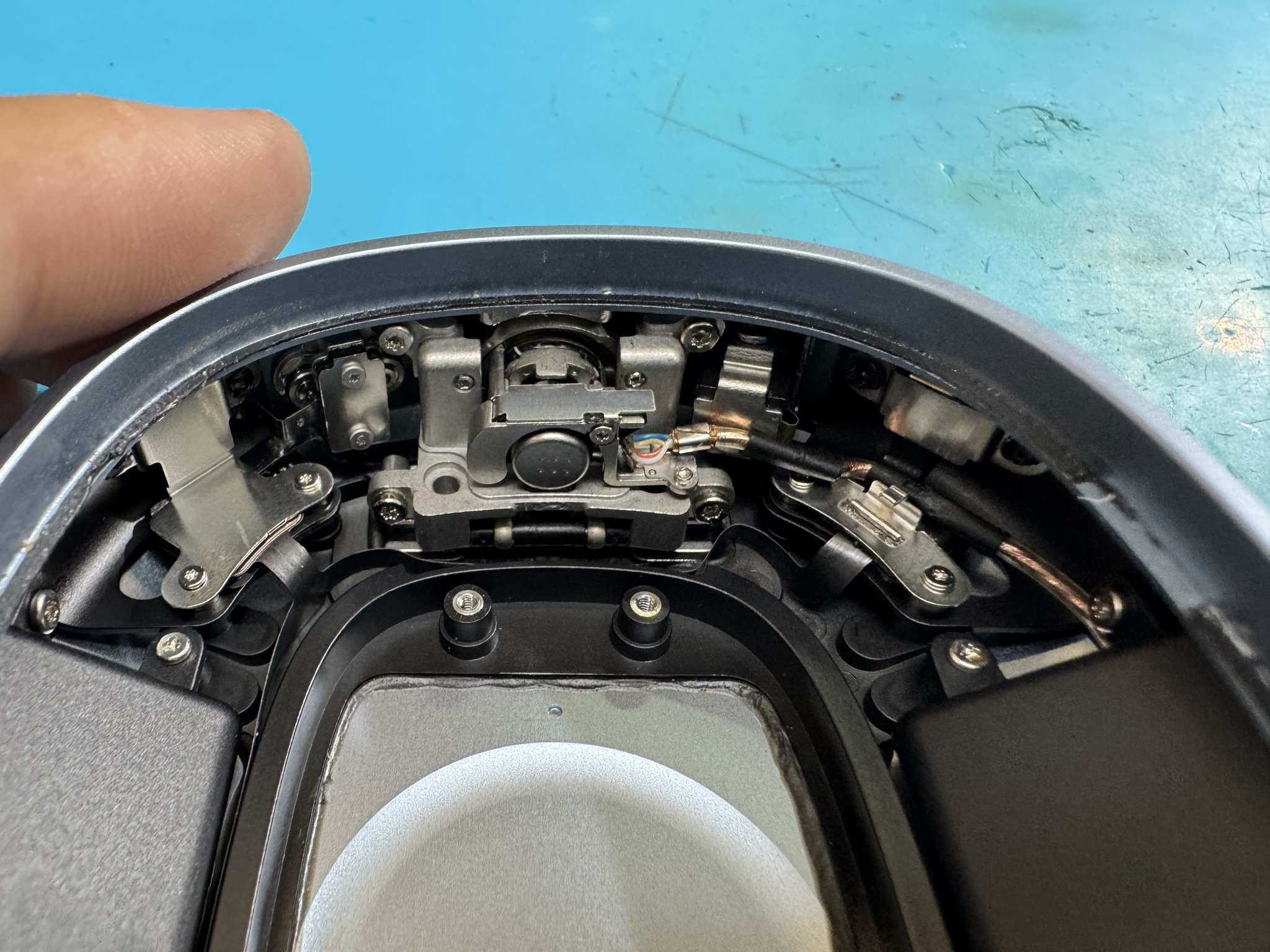

Так же дополнительно фиксируем шлейф во избежание рецидивов.

Лепим новую проклейку, к сожалению оригинальный у меня нема, по этому обойдемся двухсторонним скотчем 3М.

После сборки сразу замигал белый огонек.

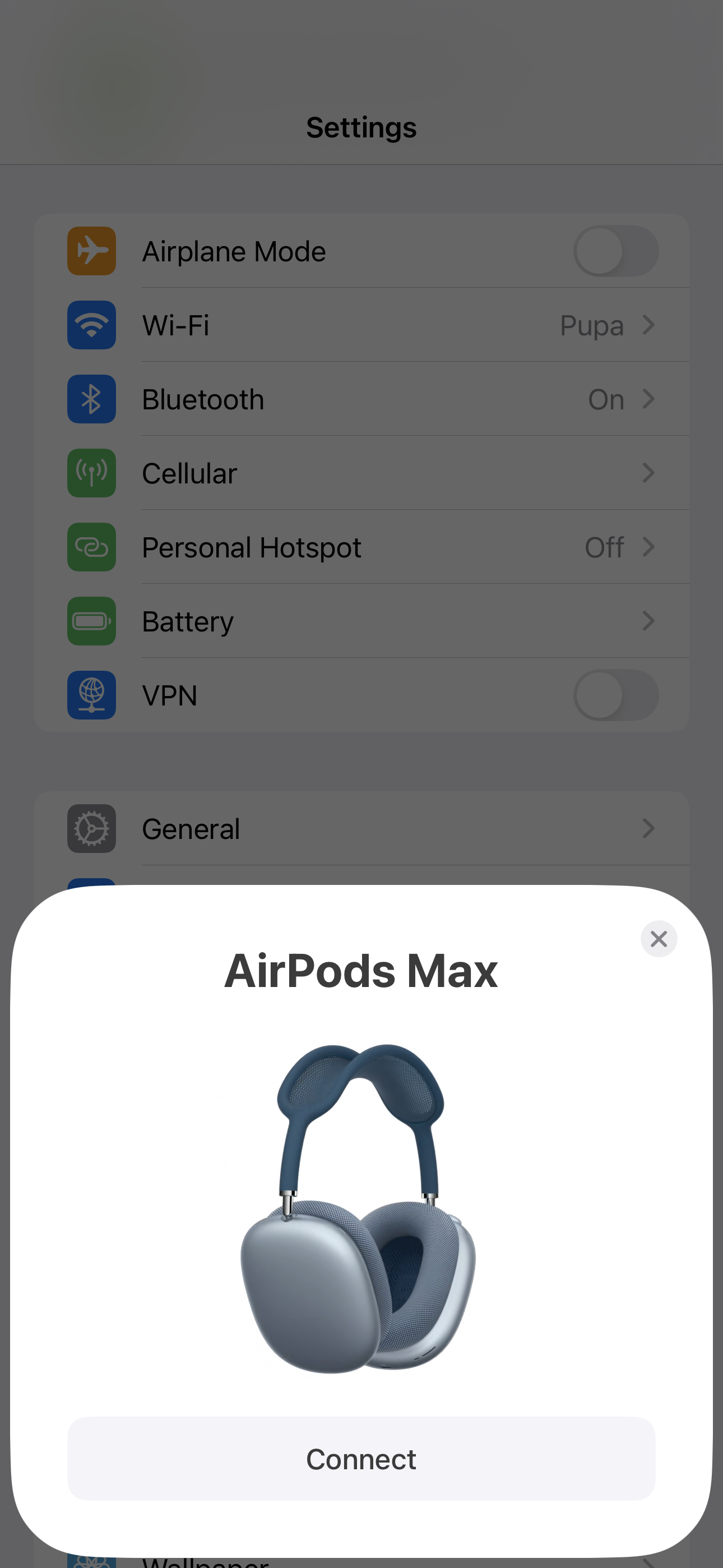

И устройство благополучно увиделось телефоном.

На этом данный ремонт завершен, всем спасибо кто до читал до конца, надеюсь что хоть немного разбавил унылые ремонты макбуков чем то новым.
До встречи в следующих постах.
