Ремонт MSI RX480 8gb
Всех приветствую)
Ещё один прошлогодний ремонт)

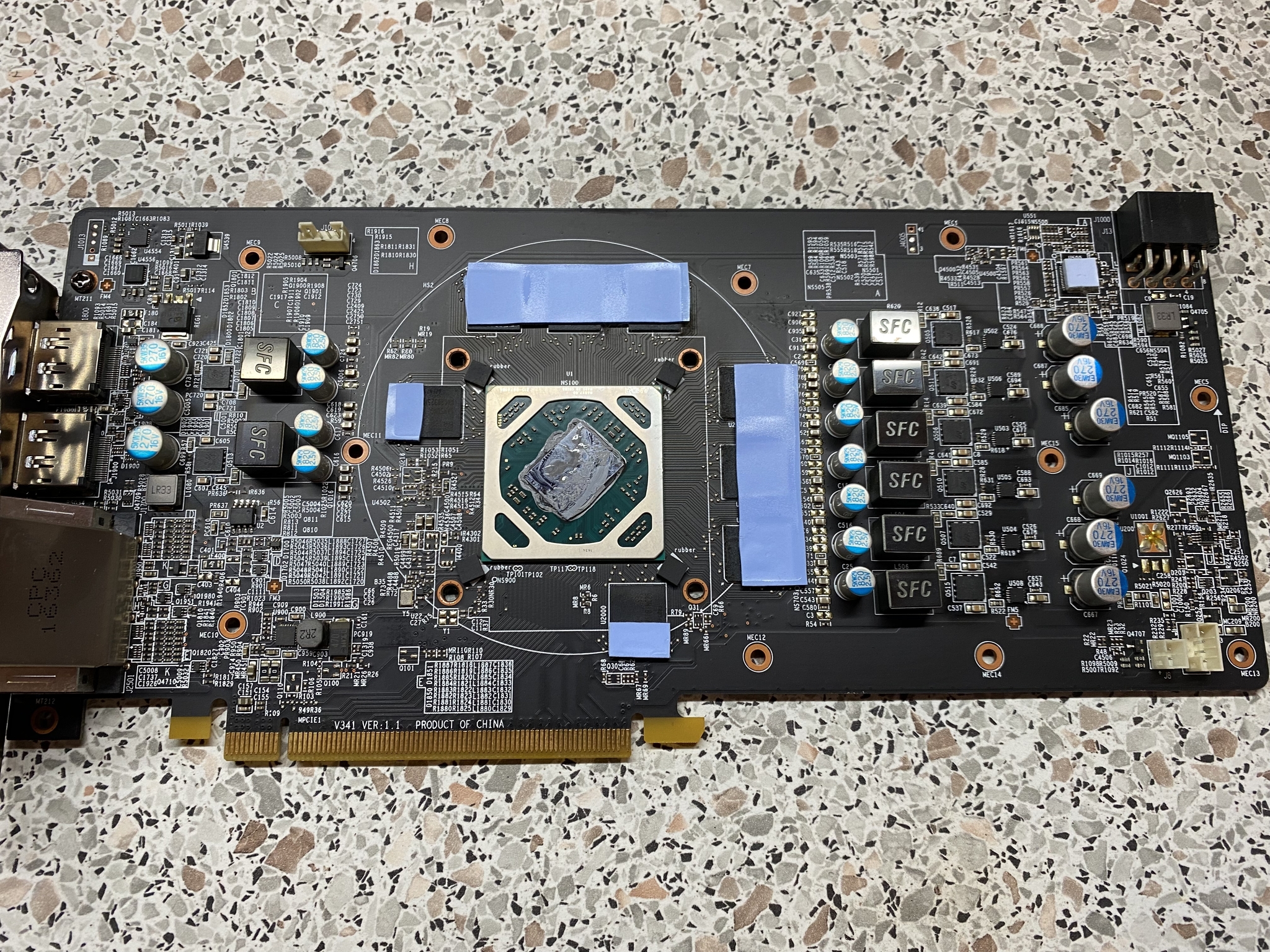

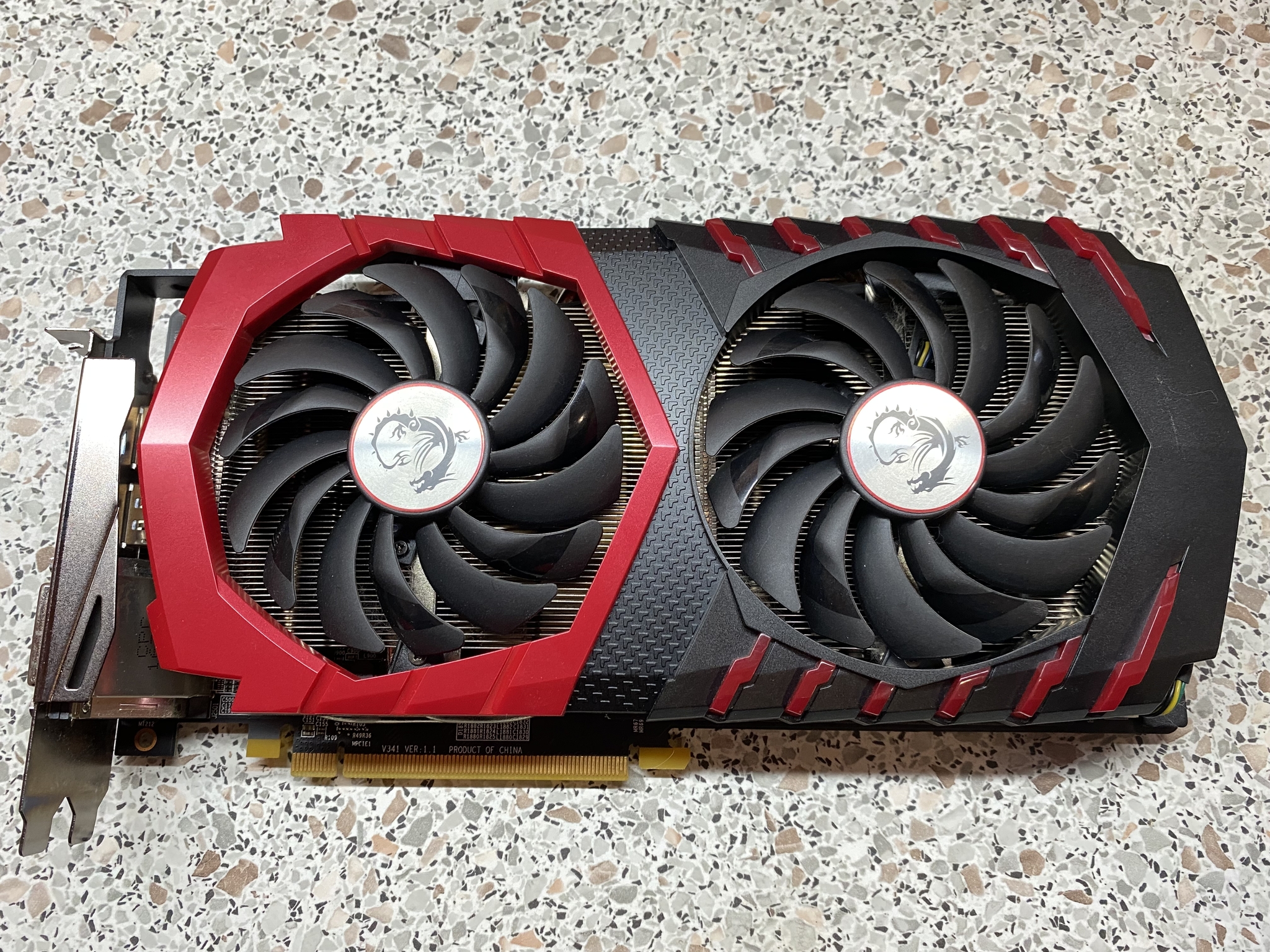

Присылали карту с типичной проблемой - нет изображения.
Замер сопротивлений ничего подозрительного не выявил, все в пределах нормы. Но карта действительно не выдаёт изображение на монитор и посткод B2 успешно проходит.
Путём замеров питаний, выявил, что на логическом элементе под номером U1000, на 4-м выводе (его выход) 0в. А должно быть 3.3в.
Дальнейшая диагностика привела меня к микросхеме под номером U100.

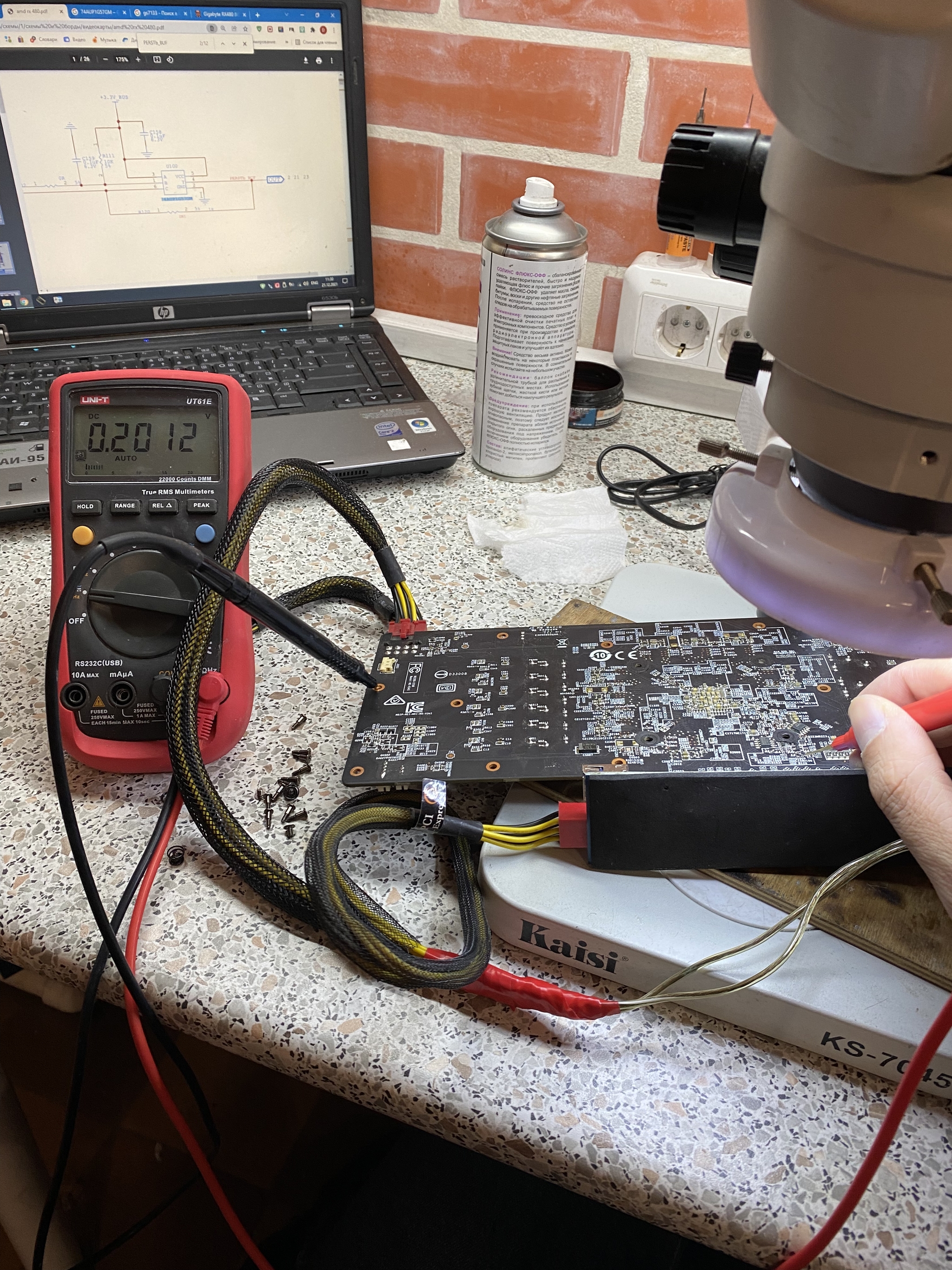

Она формирует сигнал PERSTb_BUF и 0.2в явно очень мало.
Меняем её и проверяем:

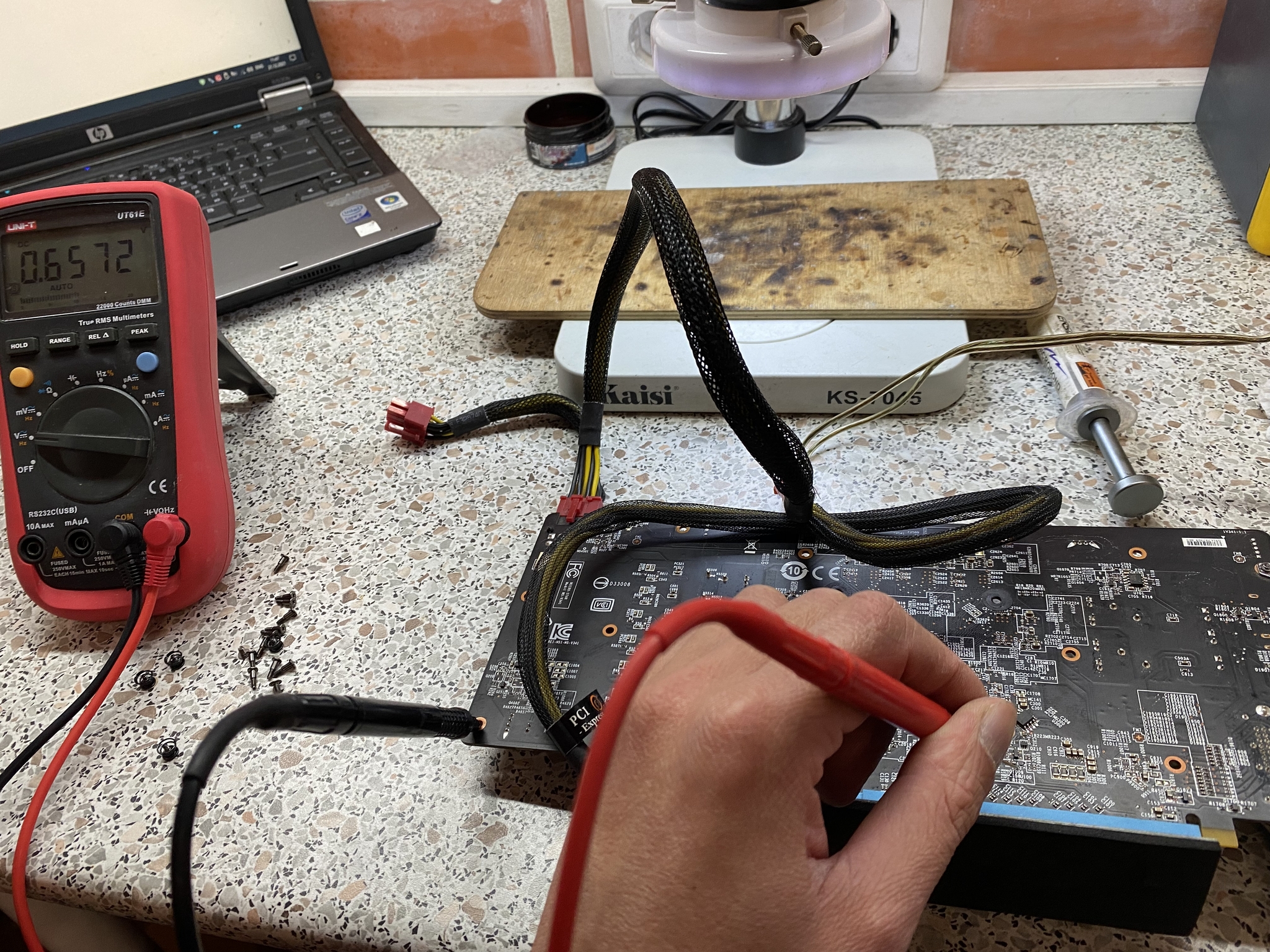

Выходное питание выросло до 0.65 и на логическом элементе U1000 на 4м выводе появилось 3.3В.

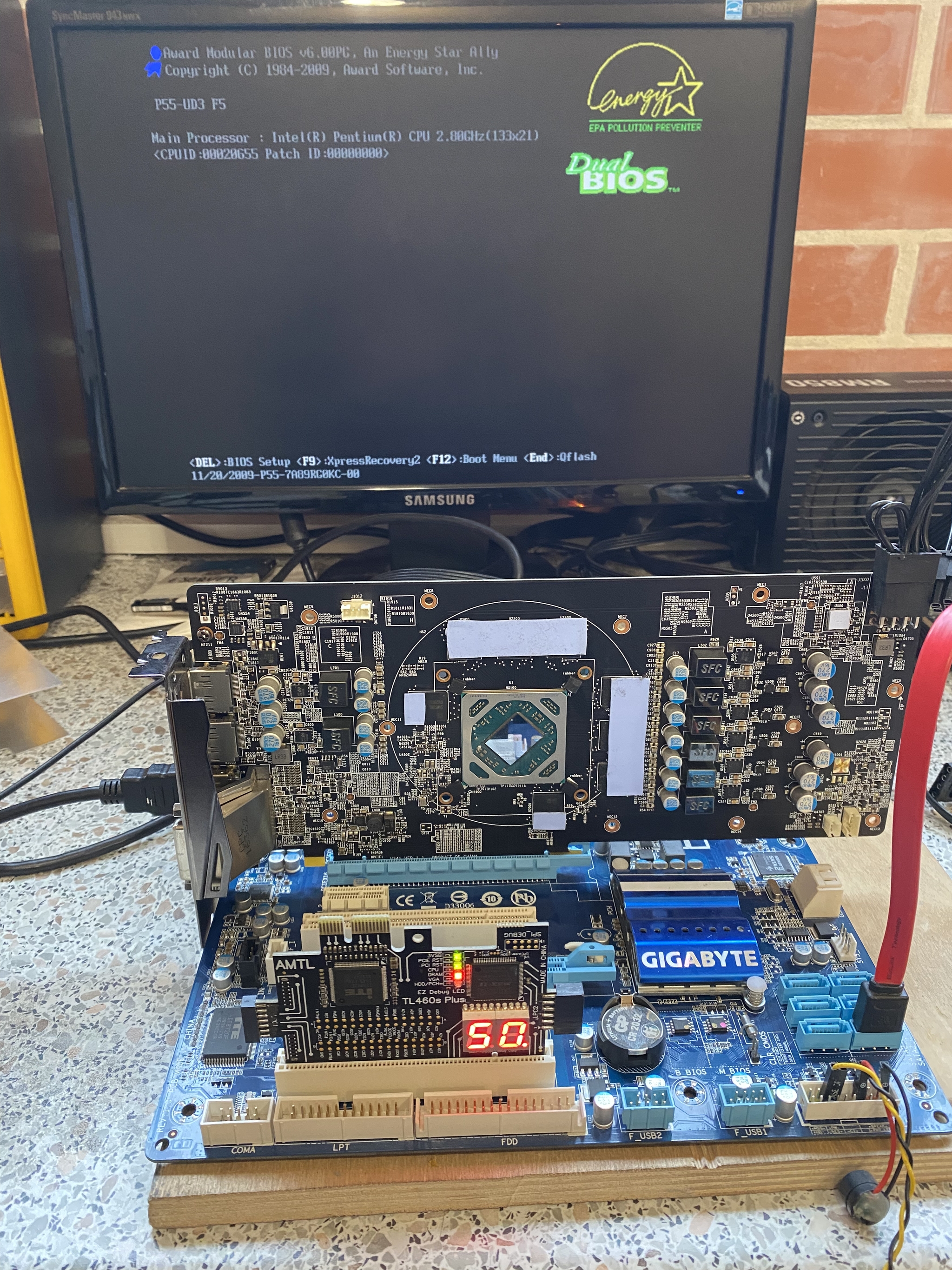

Проверяем изменения на стенде:

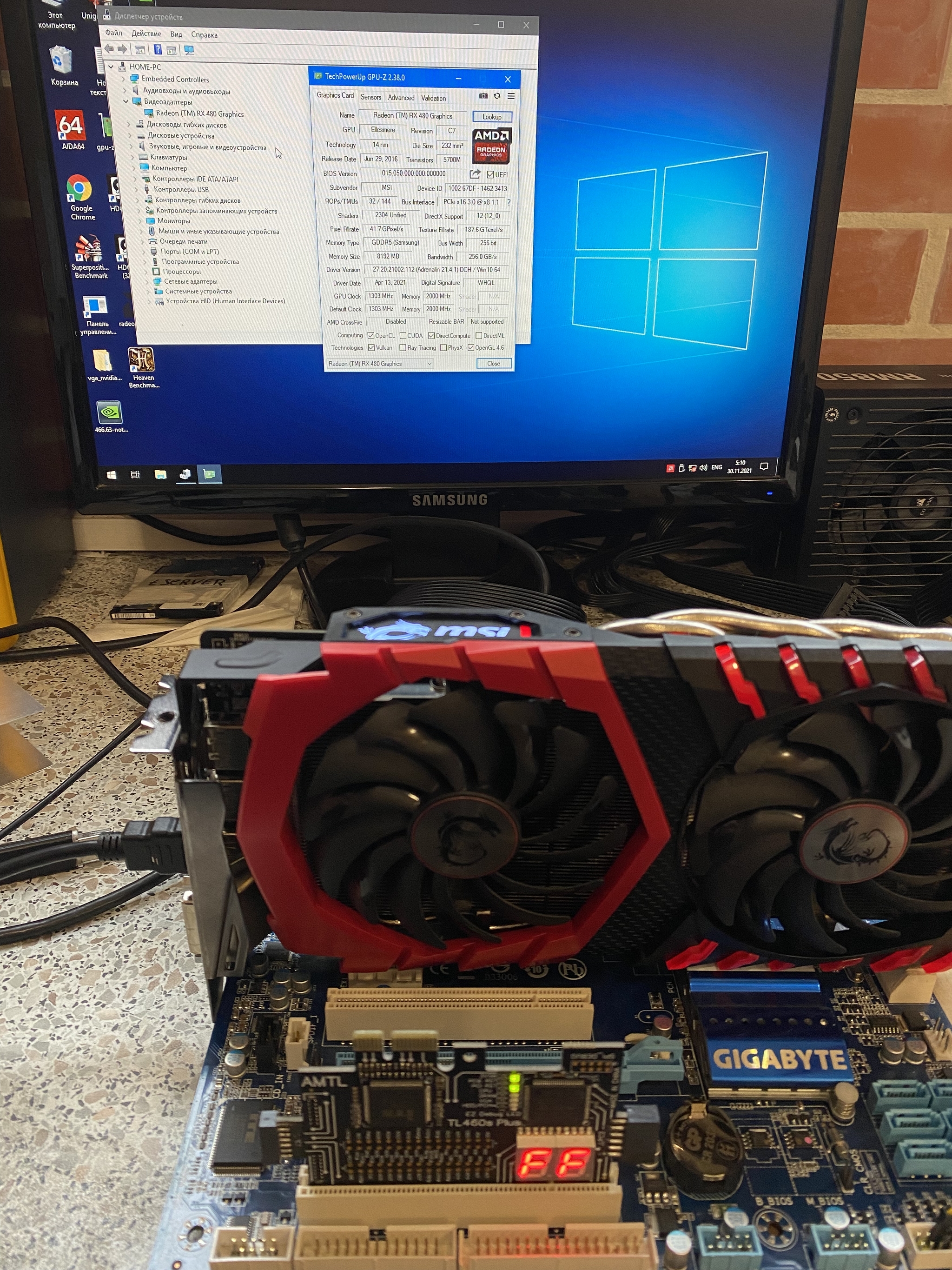

Есть картинка!)

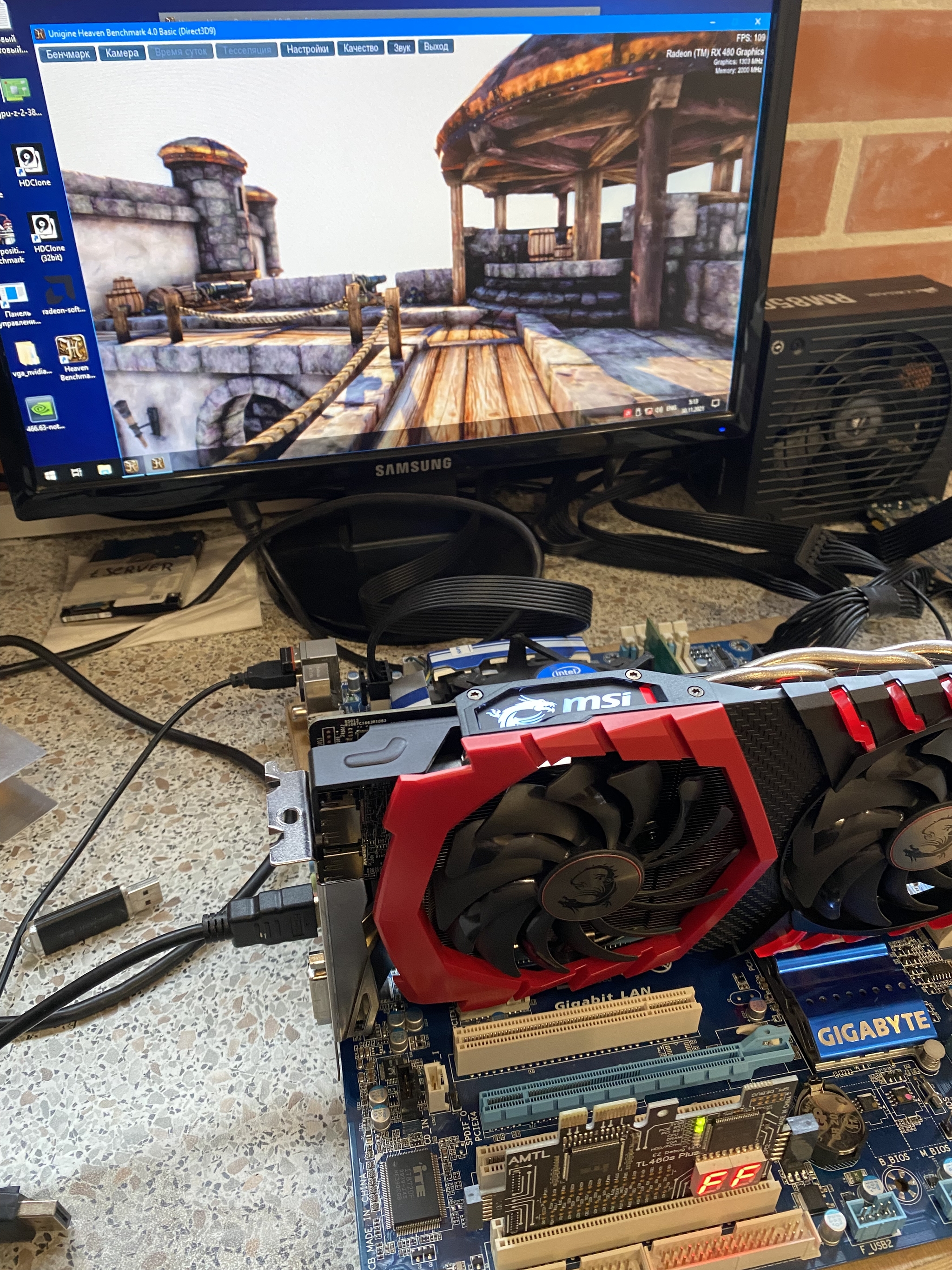

Далее собираем карту и тестируем:
