Ремонт хрущевки. Часть 3. Проводка
Щиток, почти финальная версия. Дифф. автоматы на "мокрые" группы. Снизу wi-fi реле для света.
Щиток был куплен и набран еще до ремонта :)

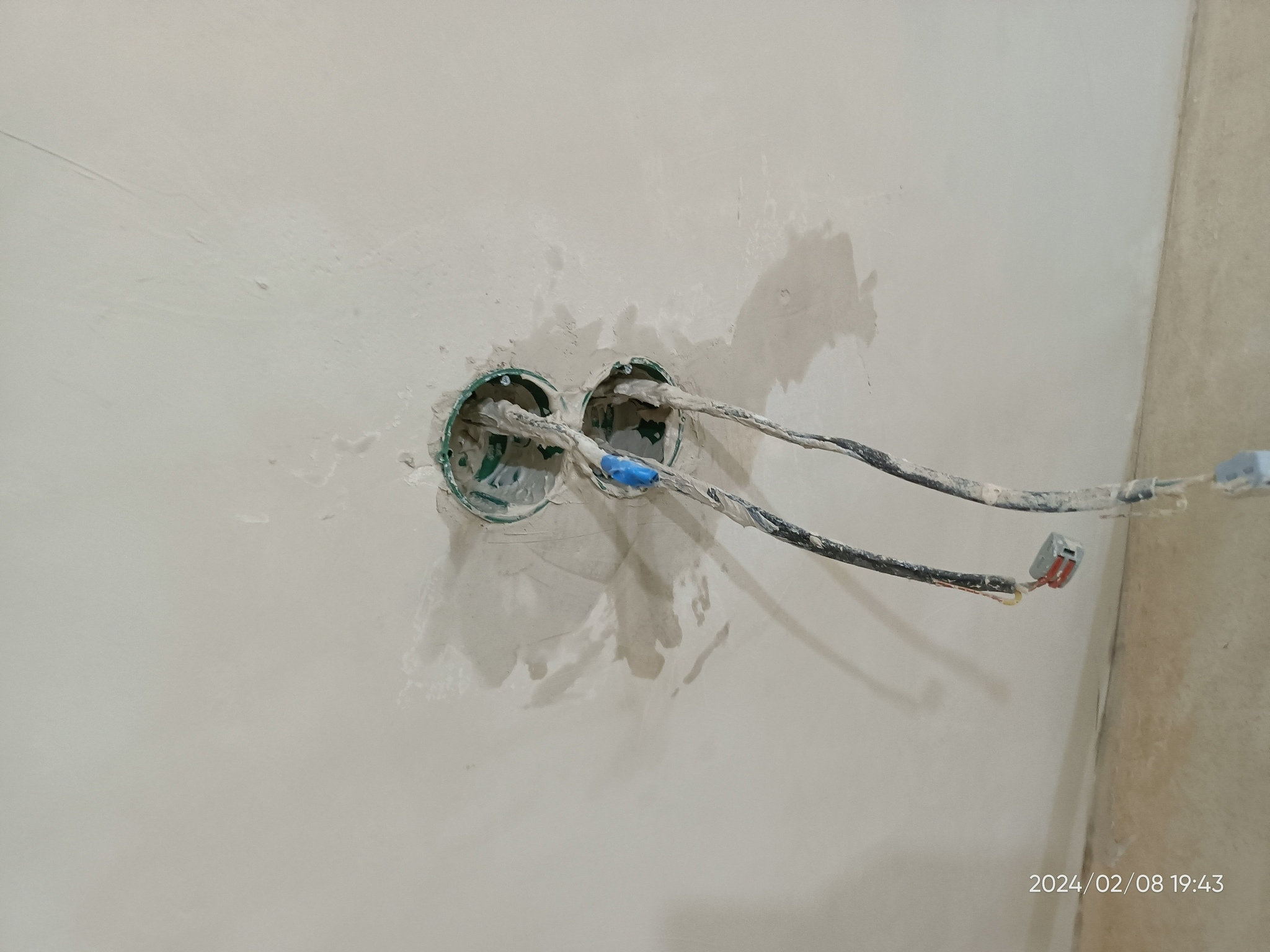

А теперь начнем сначала. Отмечаем уровень розеток по всей квартире шнуркой и высверливаем глубокие подрозетники. Все розетки размещаем на одном уровне, кроме розеток для робота-пылесоса и обогревателя.
Гипсовые цилиндрики подрозетников. Красиво :)
Покупаем шаблон для ровного сверления.
Гостиная. Шаблон для сверловки слева-снизу. Советую подрозетники купить чуть дороже, т.к. там пластик будет потолще и они будут меньше изгибаться при "вмазывании". Можно и с этими если подобрать правильную вязкость раствора.
Гостиная. Сверху лунный пейзаж от газового пистолета тоя. Местами плита перекрытия рыхлая и гвозди из нее вываливаются.

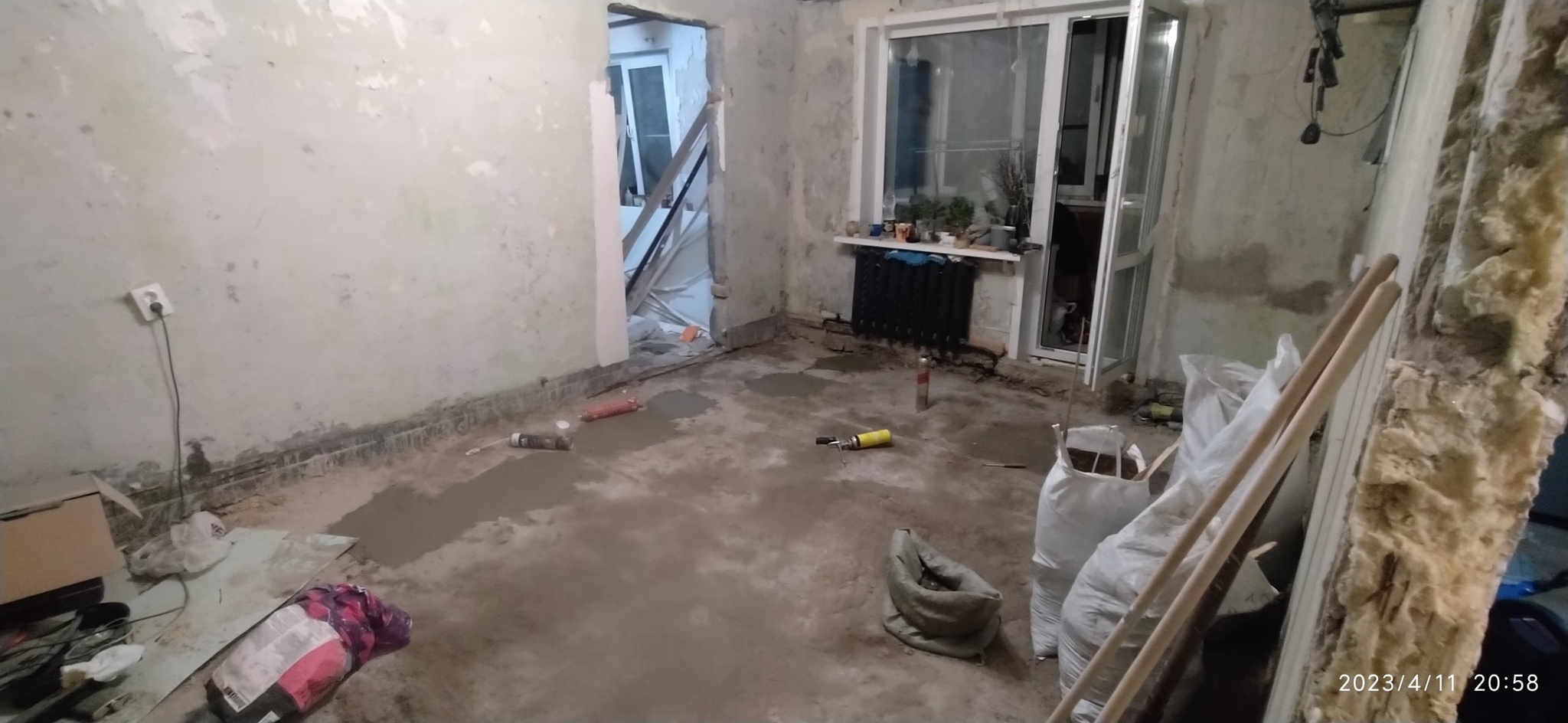

Гостиная
Гостиная. Справа заштукатурены провода в панельном шве, удобно укладывать провода в швах.
Спальня. Выключатель тянем по старой схеме. Слева новые провода тянем в панельном шве. Справа провода под выключатель с старой трассе в бетонной плите. Тянуть провода по старой укладке тот еще квест, но это возможно.
Спальня. Стену не штробил для трассы кондиционера. Провода так же уложил в панельном шве.
Гостиная. Кстати. Турник все это время держался в гипсовой стене и не падал. А иногда я подтягивался на нем с отягощениями с общим весом в 110-120кг. Хороший гипс. :)

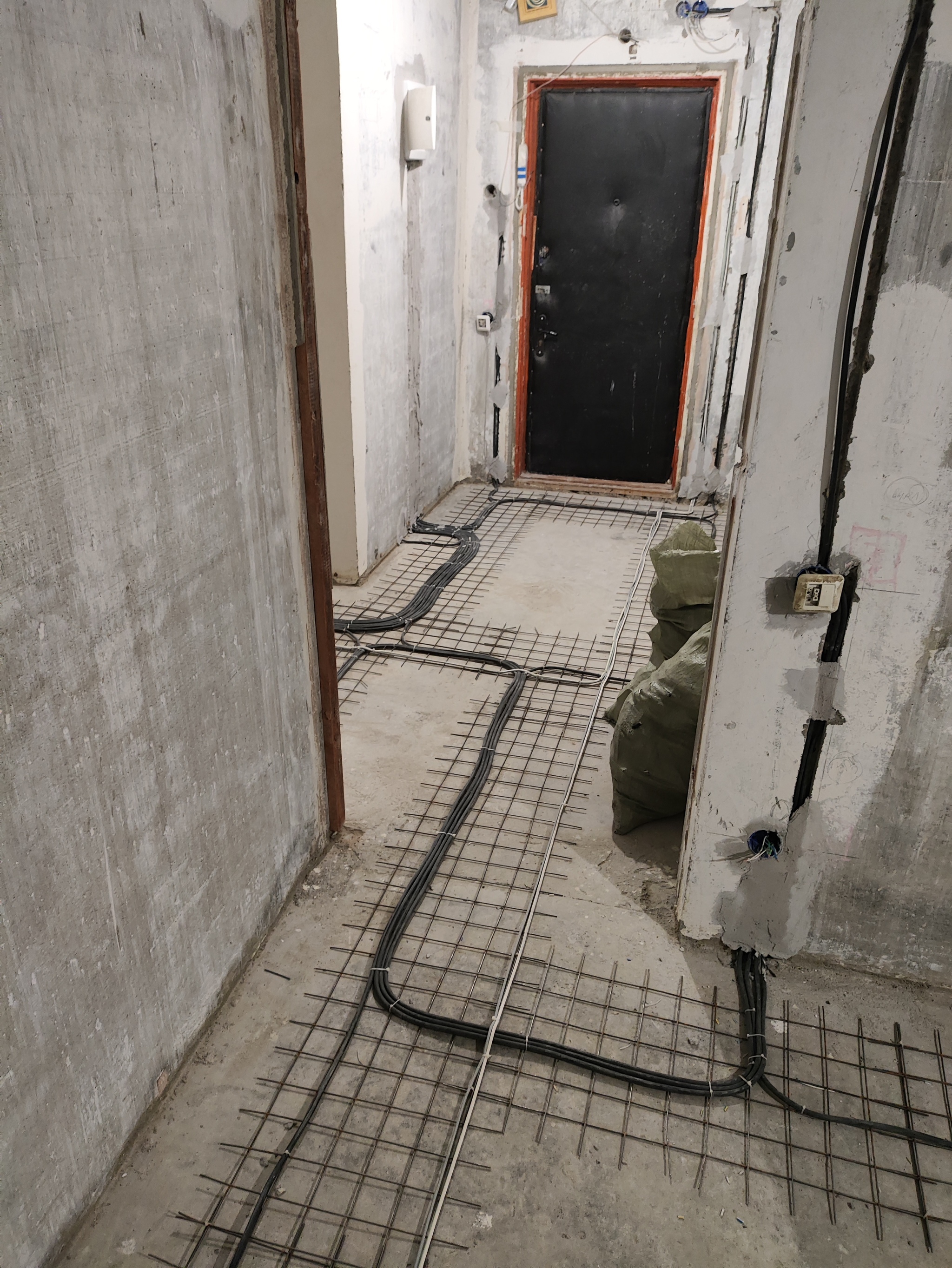

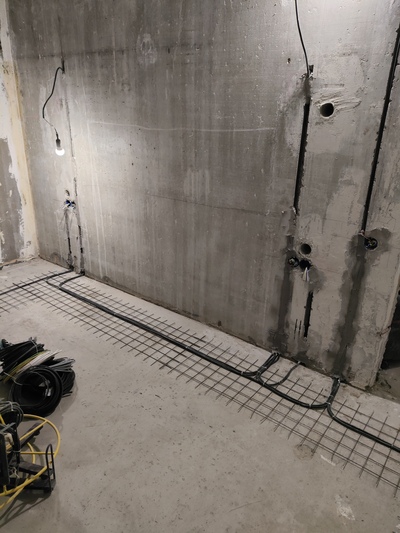

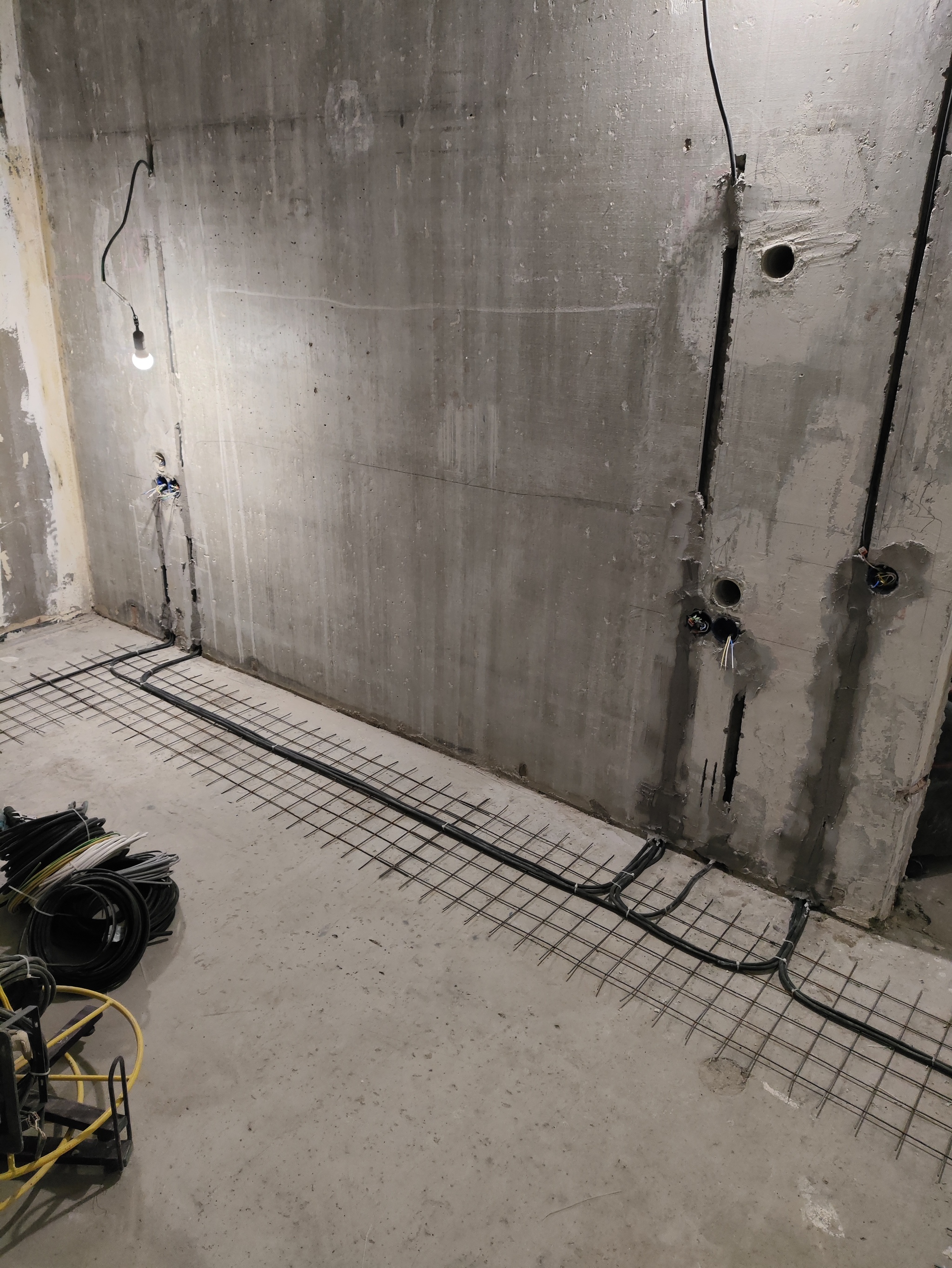

Коридор. Все жгуты сводим к щитку в коридоре
Провода опрессовываем в гильзы ГМЛ ручным прессом. Оставляем запас провода, что бы можно было исправить ошибки коммутации или некачественной опрессовки. И не зря, т.к. в одной коробке пережал гильзу на свет и обломил провод.
На этой фотографии видно кратер от попытки установить площадку.

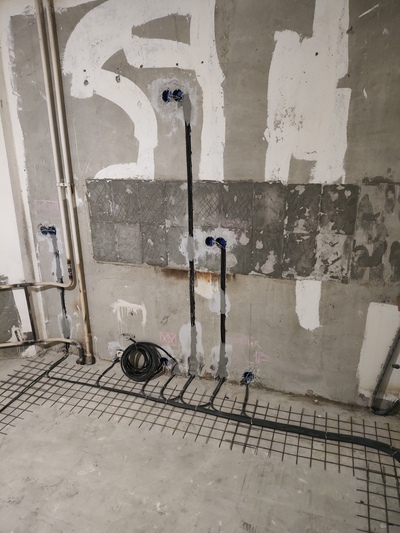

Кухня. Прячем кабель в панельный шов.
На выключатели вешаем ваги, что бы проверить коммутацию и был свет в помещении.

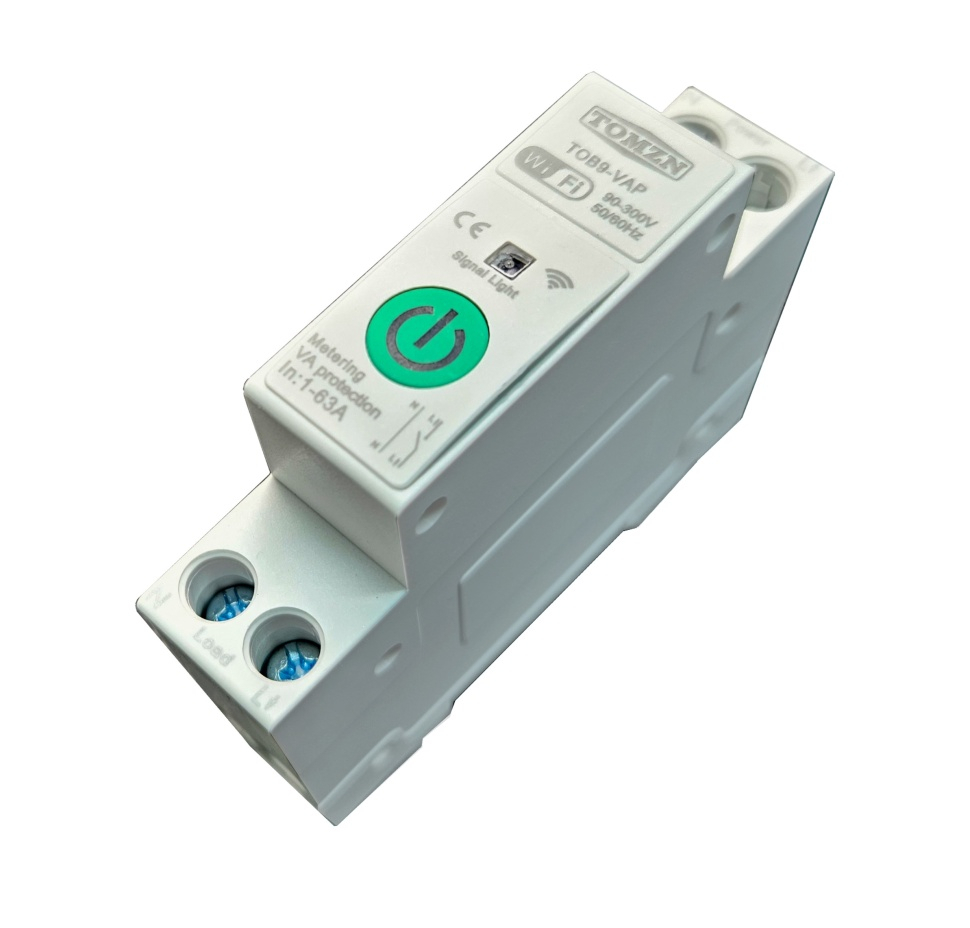

Неинстраграмный щиток. Поставил реле защиты по напряжению, т.к. часто у кого-то отгорает нагрузка в подъездном щитке и там кто-то ковыряется. Иногда реле срабатывает по нижнему пределу на 90В.

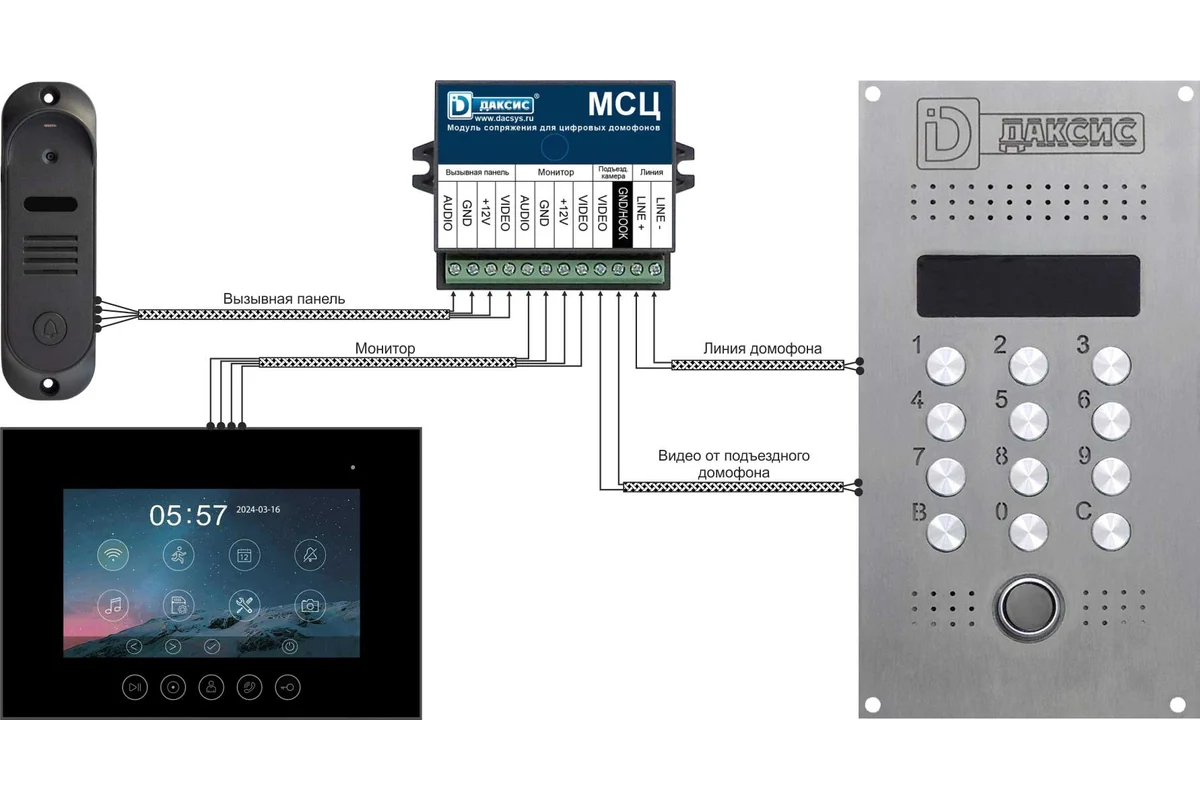

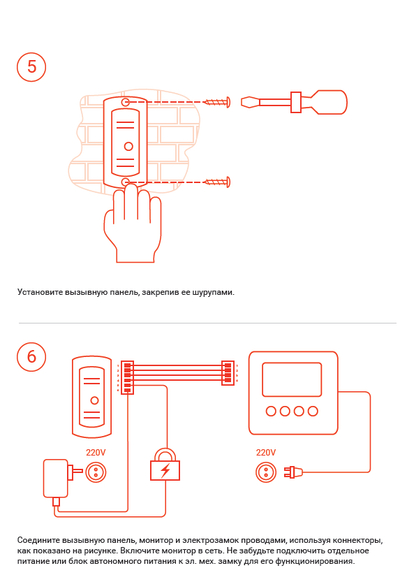

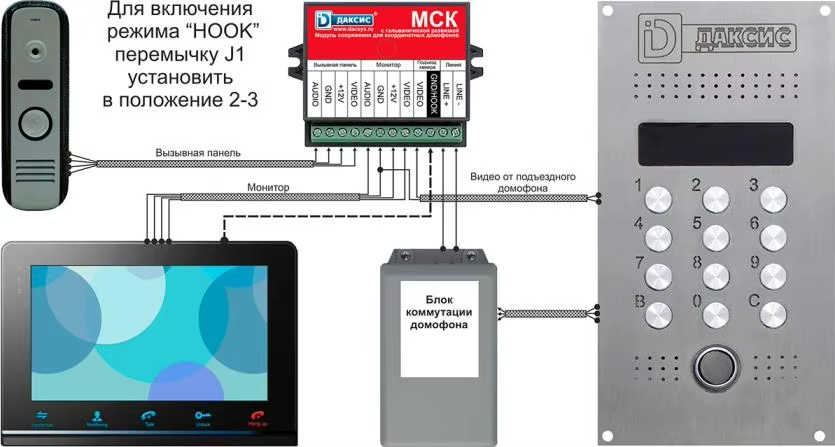

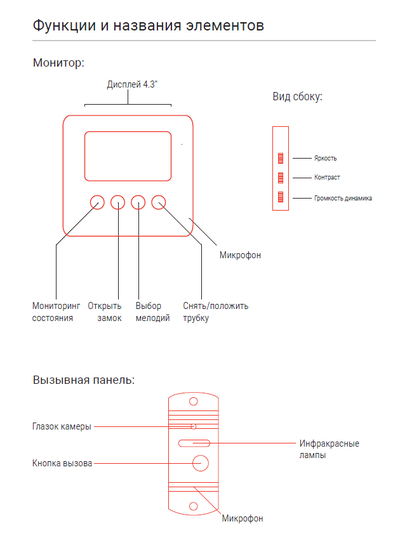

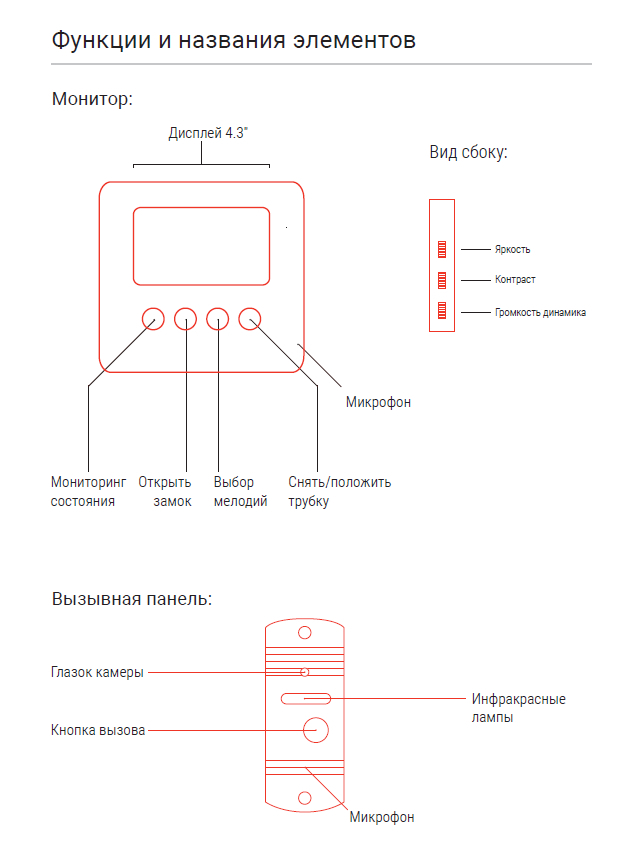

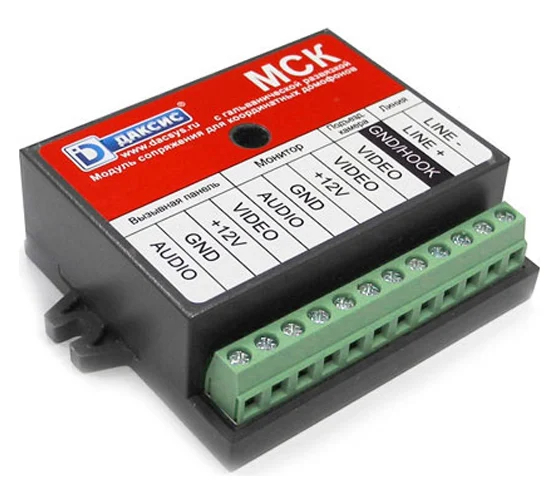

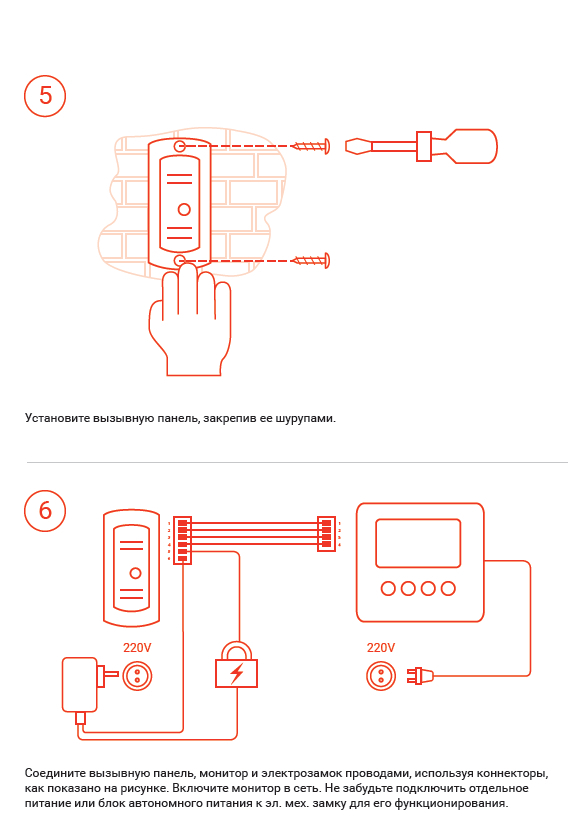

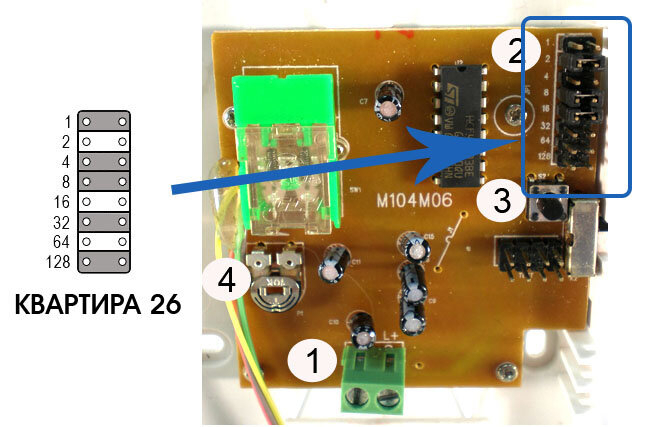

Трубки домофона некрасивые и стоят 700-1500руб + хороший звонок стоит около 1500руб. Поэтому было принято решение купить дешевый видеодомофон, что бы совместить в одном устройстве звонок и домофон. Купил самый дешевый видеозвонок за 3500руб + модуль согласования за 1000руб. Теперь можно принимать звонки в дверь и из домофона.
Звонок-домофон. Вид на подъезд. Провода питания прячем в подрозетник за видеозвонком.
Слаботочный щит - неудачная китайская поделка из "пористого" пластика. Не советую, очень маркий и хрупкий. Щит вешаем аккуратно, что бы не повредить провода, смотрим фотографии :) На фотографии тестер ethernet-розеток.
Слаботочный щит с коммутационной розеткой. Тут будет расположен роутер + жесткий диск.
Накладные турецкие подрозетники. Просчитался с подрозетниками. Установились немного кривовато и с зазорами, т.к. взял из другой серии. У шнайдера есть спец. серия с такими подрозетниками, так что шнайдеровские розетки должны установиться аккуратно в такие.
Пленочный теплый пол под линолеум. Дополнительные 700Вт тепла в осенний период не помешают. :) Не советую его клеить к бетонному полу, т.к. у пленки адгезия никакая, клей наделал лишних бугров.
Провода под термостат советую укладывать заранее до штукатурки, т.к. протягивать их после очень неприятный квест.
Вид на розетки.
Для системы крепления кабеля берем в аренду газовый пистолет Toua. Работать удобно и быстро, за пару часов смонтировал систему крепления проводов. Но с ним получилась "засада". Потолочная бетонная плита оказалась местам рыхлой и не получилось разместить линии ровно и красиво. Перфоратором долбить плиту не стал, т.к. последний этаж и лишние дыры в потолке ни к чему. В случае протечки кровли, будет подобие "дуршлага". :)
Отсылка к первому посту.
Кабеля вышло на 20-30м больше, чем в предварительном расчёте. Было очень удобно следовать эскизам при установке подрозетников.
