Работа на ЧПУ
Всем привет, продолжу выкладывать свои работы.
Попросили меня сделать накладку для рычага переключения передач в автомобиль МАЗ, денег на этом особо не заработаешь но для практики интересно.

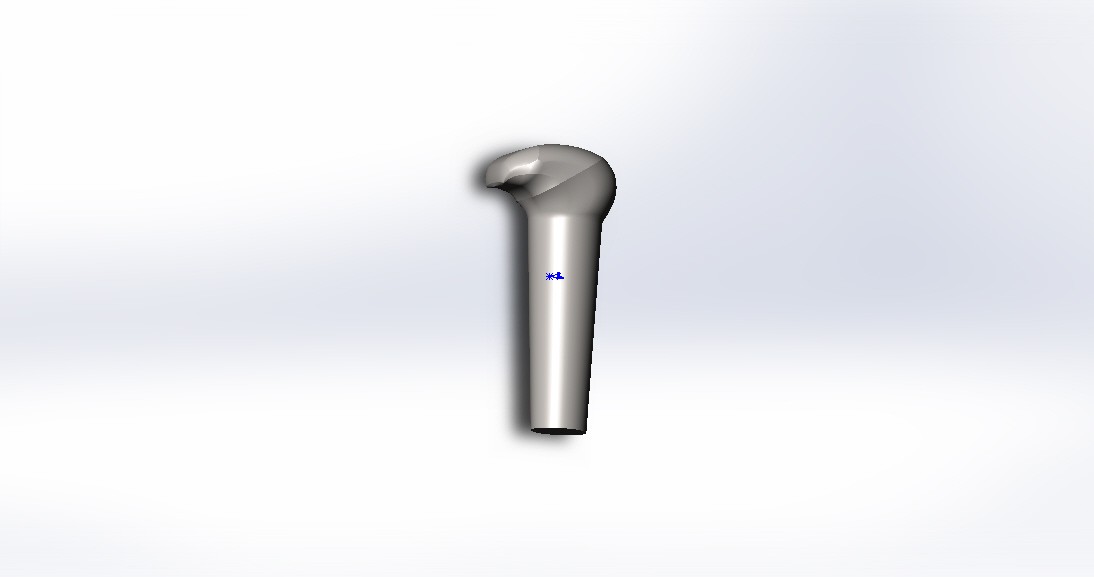

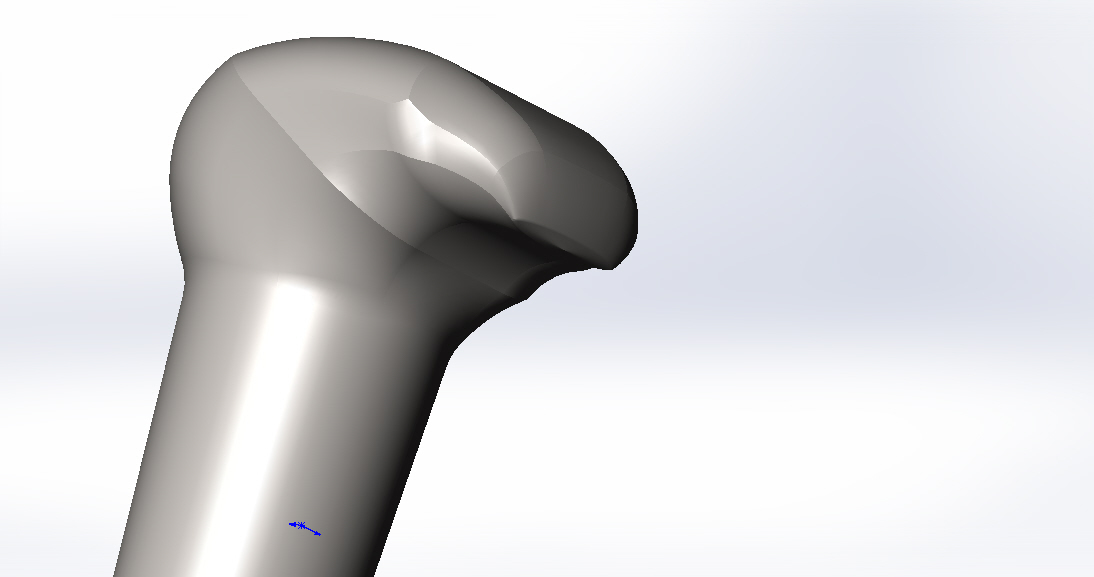

Все начинается с 3D моделирования

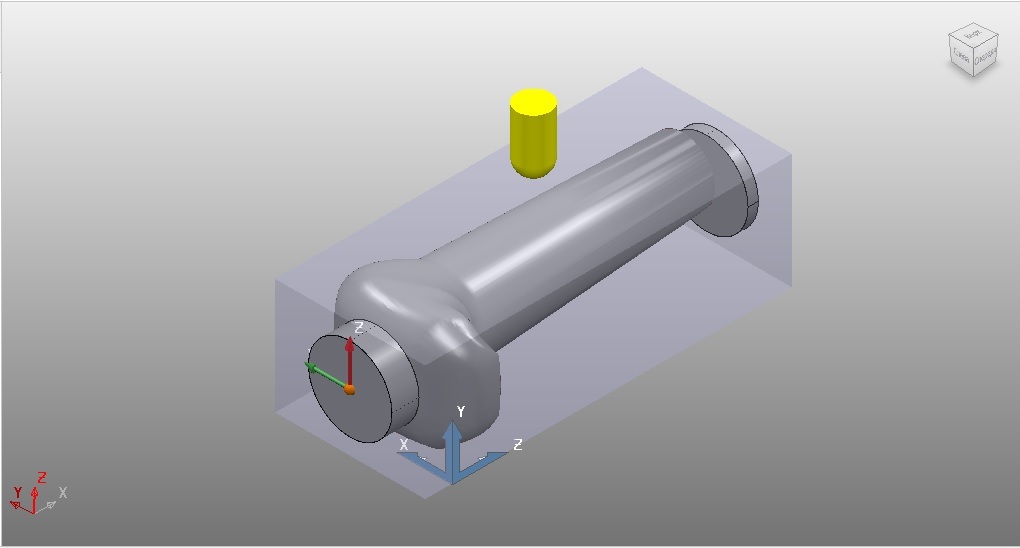

Затем переходим в другую программу, добавляем бобышки для зажима в поворотной оси
Можно было создать 2 управляющих программы, но я решил обойтись чистовой, за счет маленького шага и фрезы толщиной 16 мм все получилось хорошо.

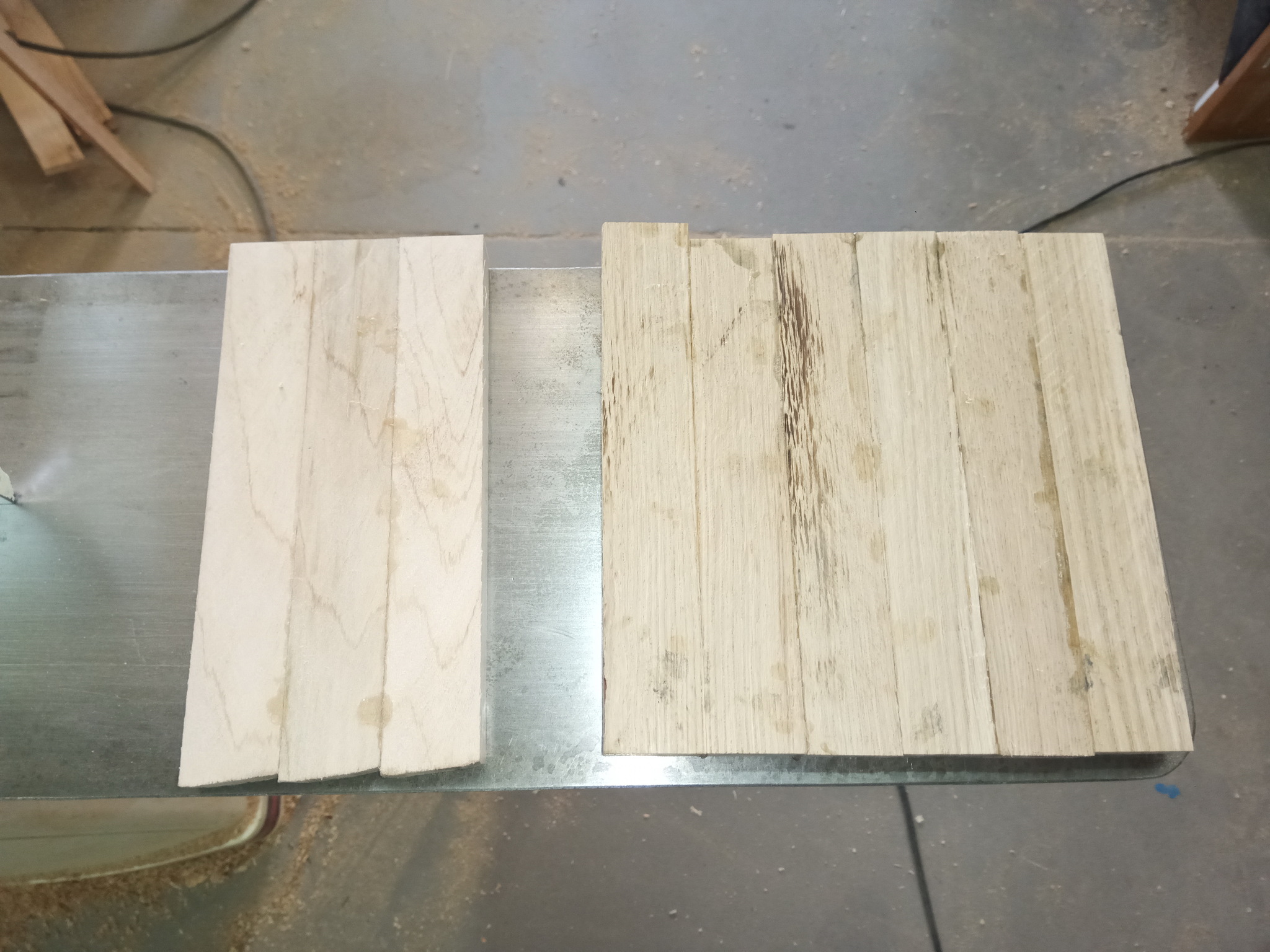

После создания управляющей программы мы знаем окончательные размеры нужной нам заготовки и можно приступать с созданию заготовки. Под руку попались кусочки дуба и клёна, склеил из них небольшие щиты и построгал.

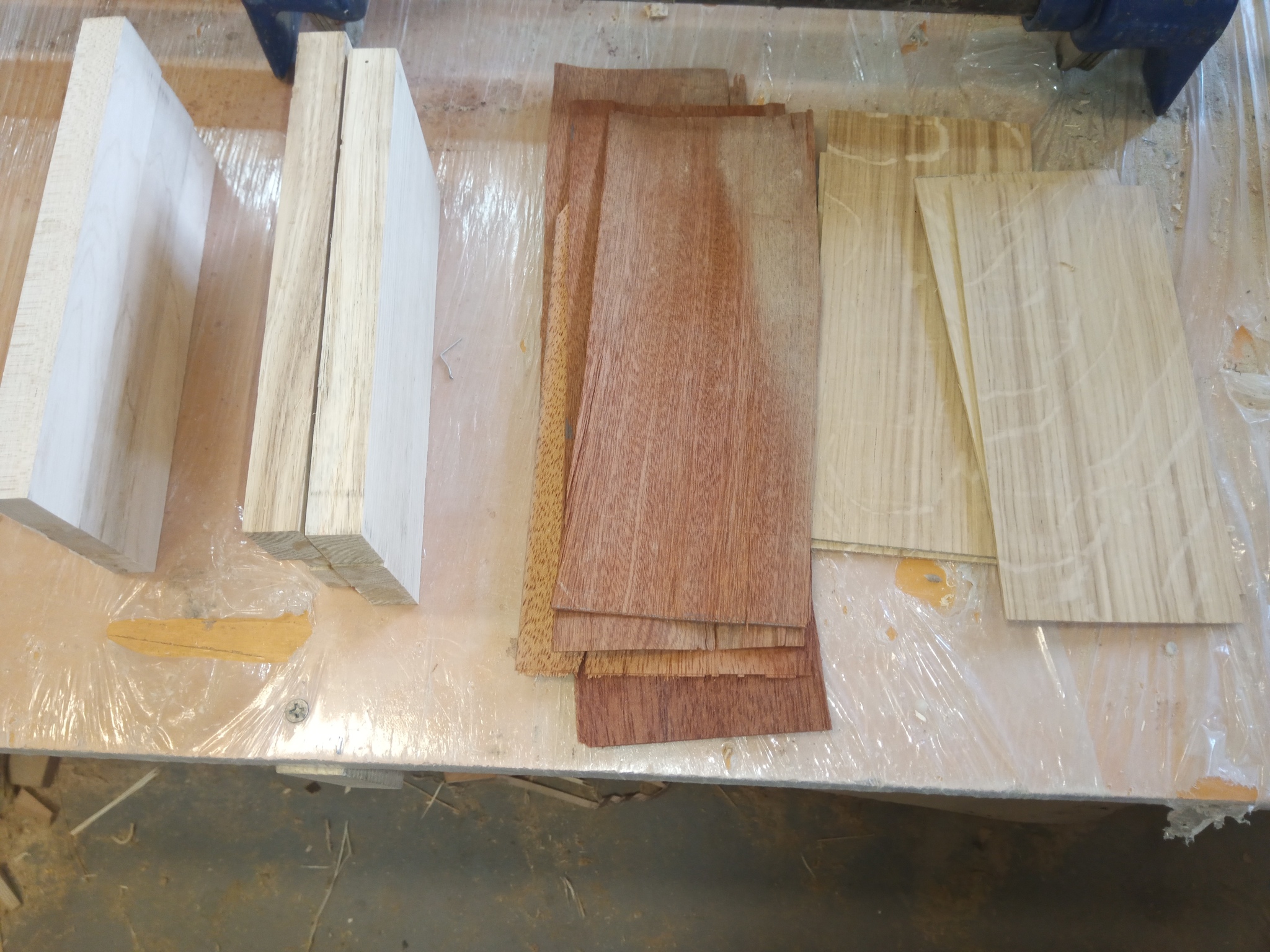

Немного не попал в размеры по толщине и решил добавить несколько слоев тонкого шпона сапеле и дубового шпона.
Потом все просто, зажимаю все что наклеил в станок, запускаем программу и ждем.

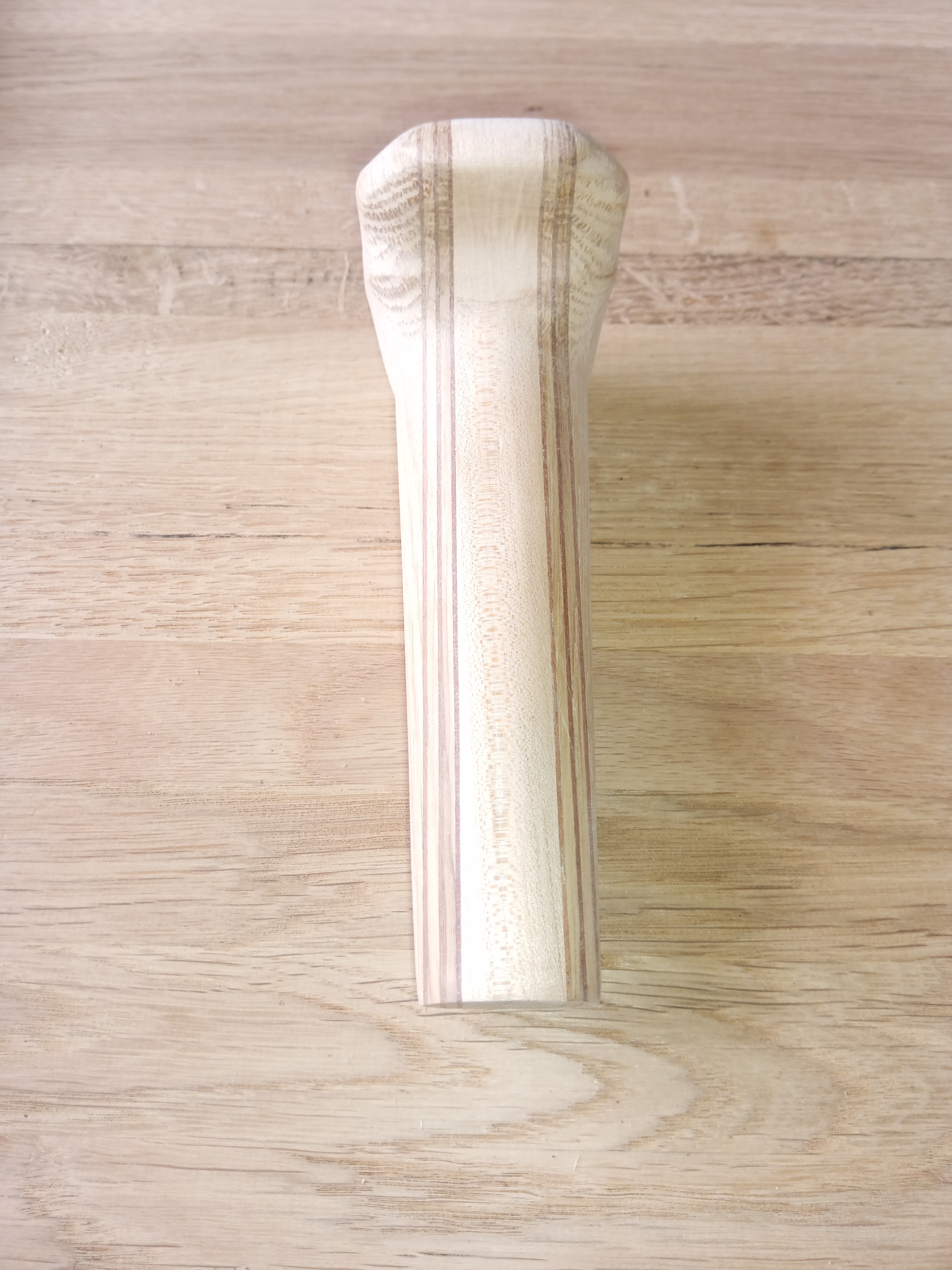

Отпиливаю бобышки за которые зажимал в оси, затем шлифовка 100, 120 и в самом конце губка зернистостью 180. Сверление отверстия осталось за кадром, хотя там ничего интересного нет, использовал перьевое сверло диаметром 26мм, подошло отлично. При сверлении главное не спешить чтобы сверло не убежало в строну и не раскололо заготовку.
Затем я прохожу влажной тряпкой чтобы поднялся ворс, сбиваю его мелкой наждачкой на поролоне. Несколько слоев масла с промежуточной шлифовкой создают защитное покрытие, хотя для такого изделия нужно было покрывать лаком, слишком большой контакт с не всегда чистыми руками и рукоятка начала тускнеть.

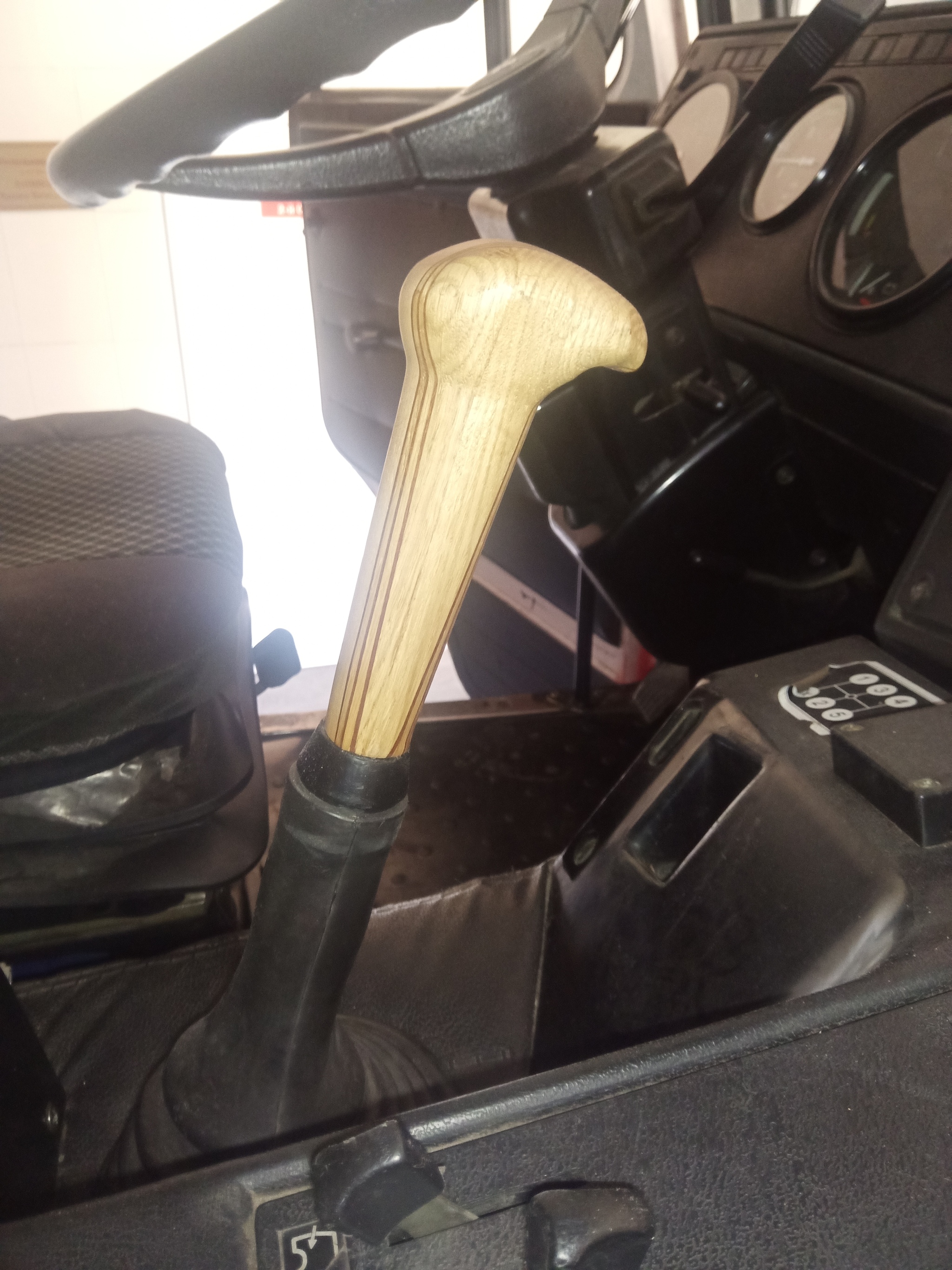

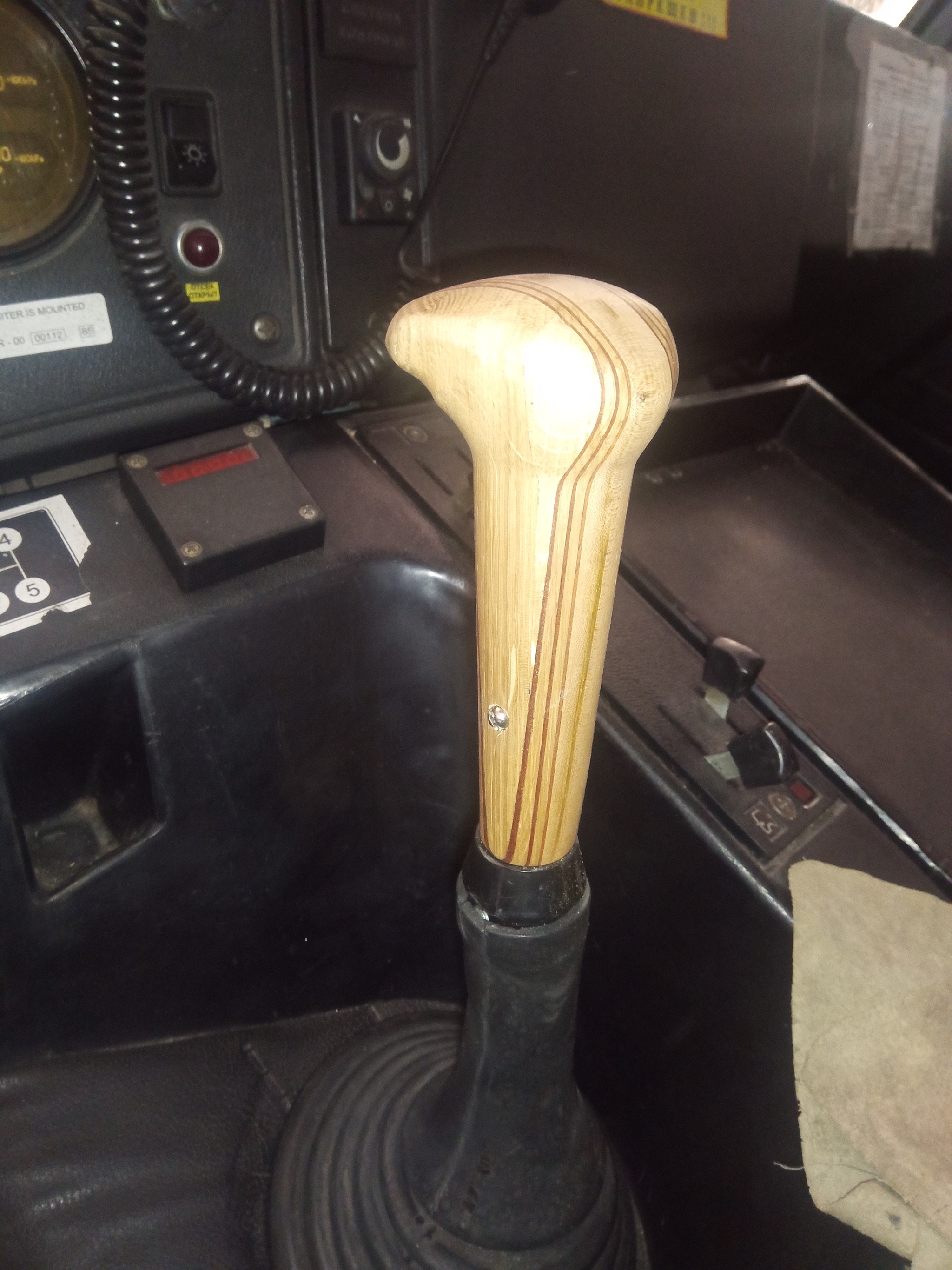

вот так смотрится готовое изделие. Всем спасибо за внимание)
