Подиум для датчика в Audi A4⁠⁠

Я являюсь счастливым обладателем Ауди с Gen3 мотором, который очень любит терять давление масла. К сожалению данная проблема постигла и меня (но упорно и очень дорого была побеждена (очень на это надеюсь)). Но история не о том ...

Я захотел себе поставить отдельный датчик давления, который бы показывал текущие показания и я мог бы постоянно его контролировать.

Первый подиум для датчика выглядел вот так:

Не смотрите на то, что он разноцветный. В планах было его покрасить, но мне не нравилось, что прикреплен он на двусторонний скотч и торчали бы от него провода.

Я долго думал, как бы мне интегрировать этот датчик в машину так, что бы это не смотрелось лютым колхозом и что бы это гармонично смотрелось в салоне и тут мне попался на Ютубе ролик Дани Крастера о современных способах 3D сканирования. Одним из способов было сканирование обычным смартфоном. Я как раз думал о том, что было бы неплохо сделать подиум в стойку, а тут как раз решение вопроса получения плоскости, что бы деталь плотно прилегала к стойке.

Я скачал приложение и проведя пару часиков с накладкой стойки я получил вот такой результат сканирования:

На выходе получилась модель в формате glb, который я конвертировал в stl, а вот даааальше я в течении недели ломал голову, как же мне использовать полученный файл в CAD программе. Stl то они переваривают, а вот полноценно взаимодействовать с ними невозможно. По крайней мере у меня не получилось .. Но получилось нарезать этот файл на 15 плоскостей, внутри которых я обвел сплайном по сечению, соединил все получившиеся сплайны и получилась форма стойки в формате, с которым дальше уже можно было работать.

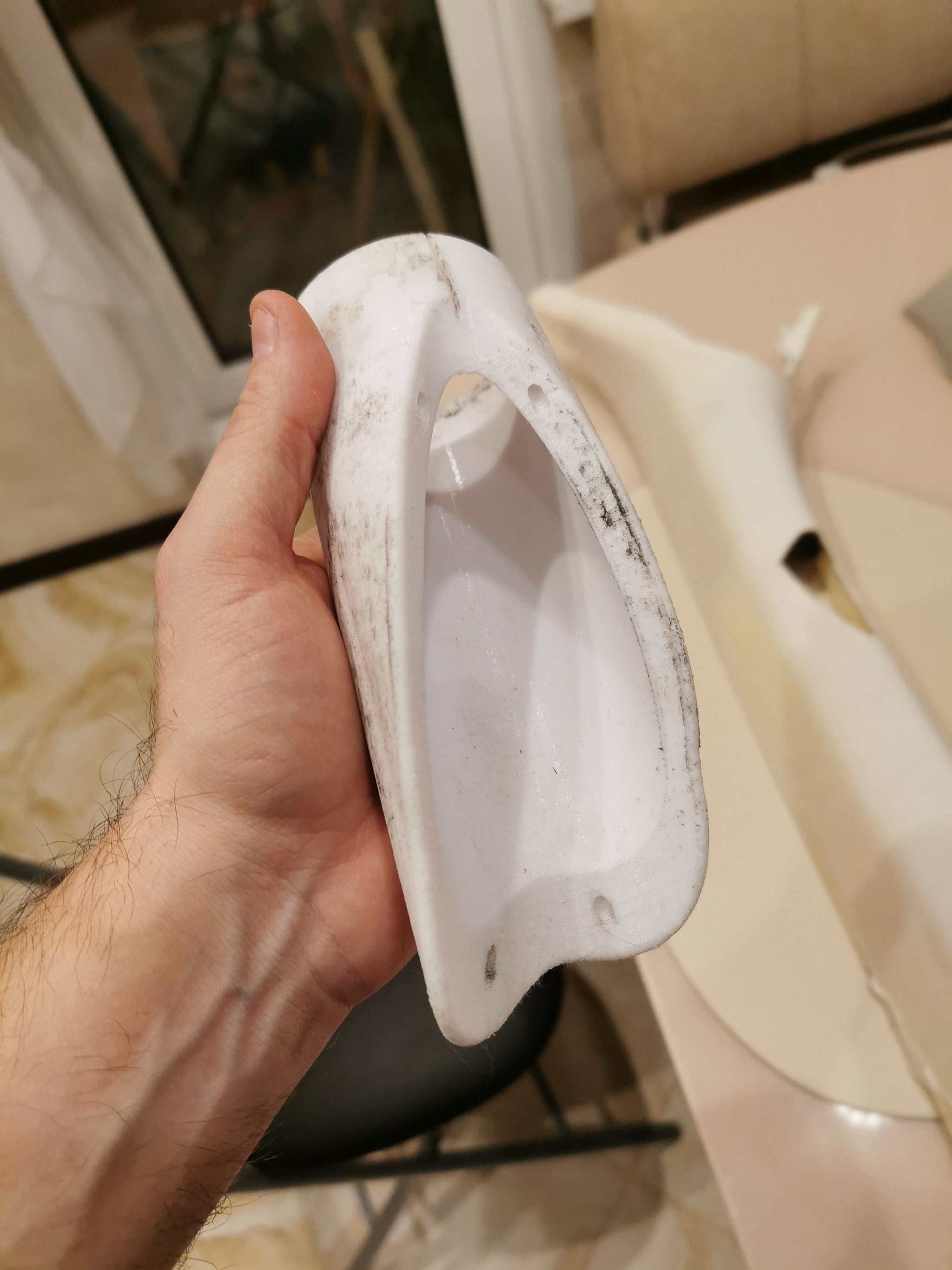

Далее осталось дело за малым, сделать деталь и отсечь от нее полученную мною плосткость. На выходе у меня получилось вот это:

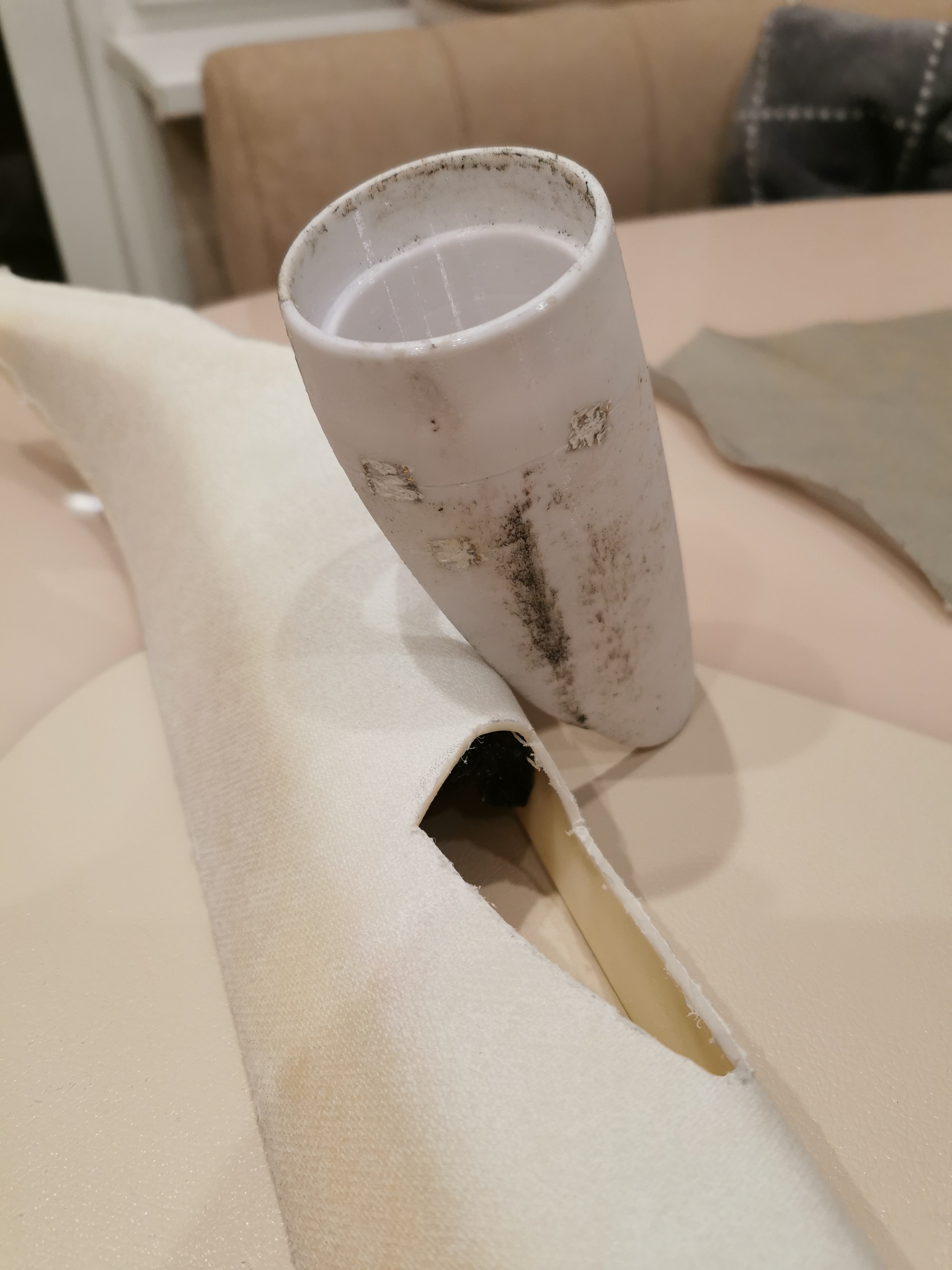

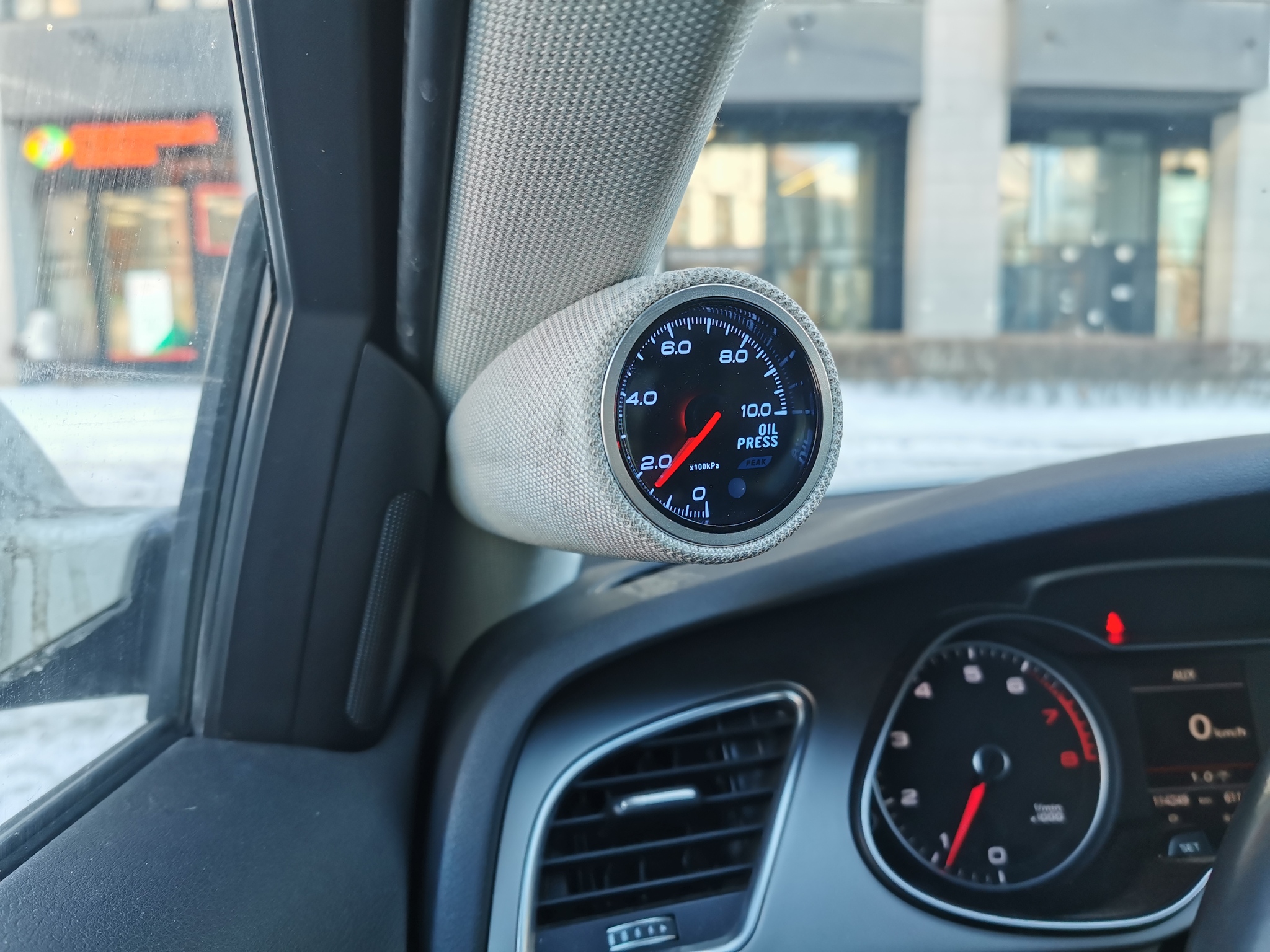

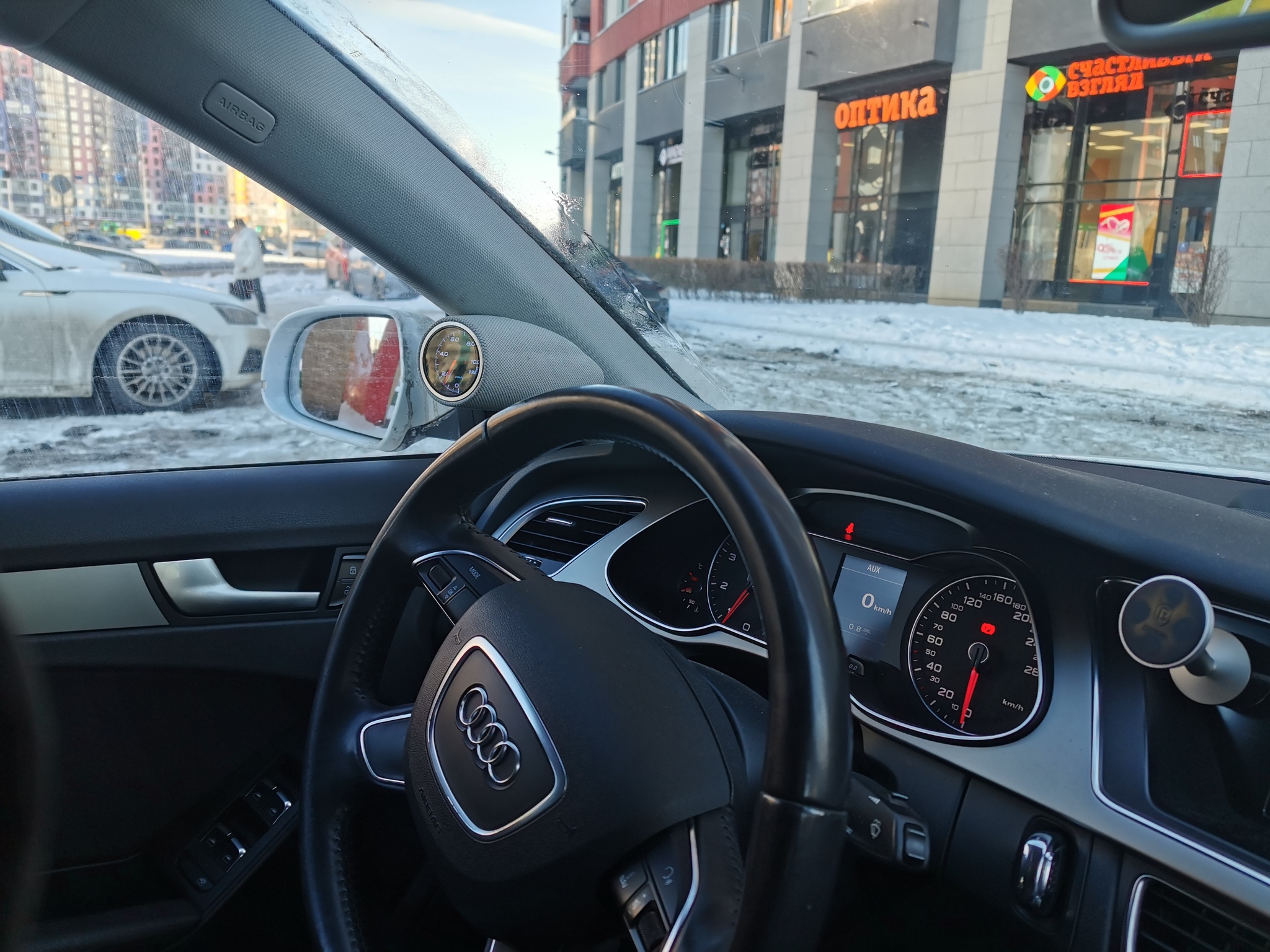

После деталь была отправлена на 3D принтер, была приобретена за копейки обшивка потолка, что бы заиметь ткань и далее я уже перетянул этой тканью получившийся подиум и присобачил его к стойке. Готовый результат предоставляю вам на суд, есть определенного рода косяки, например потолок я приобрел от А3, и как оказалось, ткань на нем отличается, так что наверное буду искать от А4, снова все разбирать, перетягивать и уже только потом полностью наслаждаться проделанной работой)

Всем спасибо за внимание)
