В прошлом моменте остановился на шатунах.
Оставшиеся заготовки
Кровосток

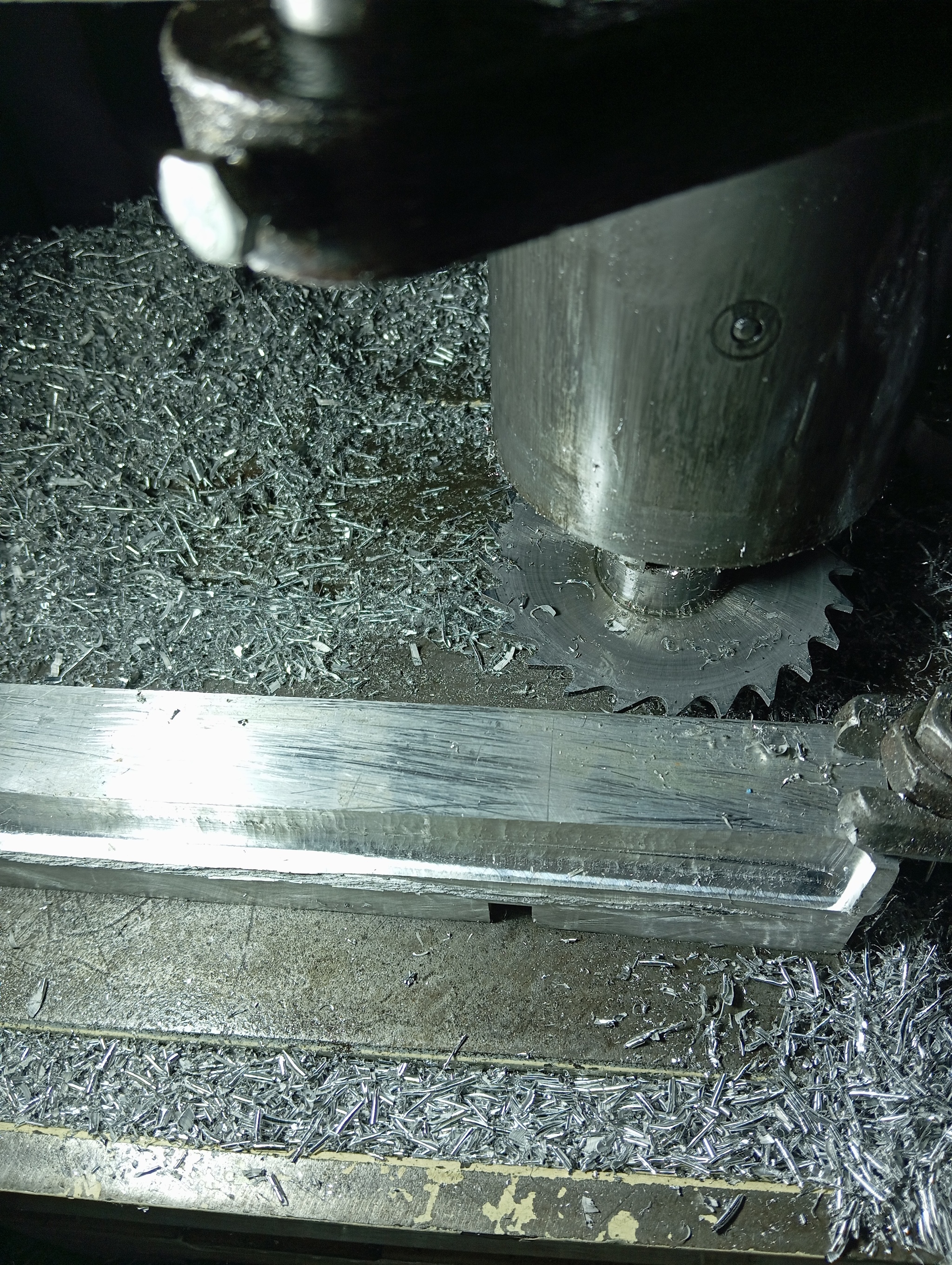

Пилим
Разворачиваем,ну и новые микрометры испытываем
Если придрочиться ,то норм
Напилил,просверлил,расточил,торцанул,кровосток нарезал...

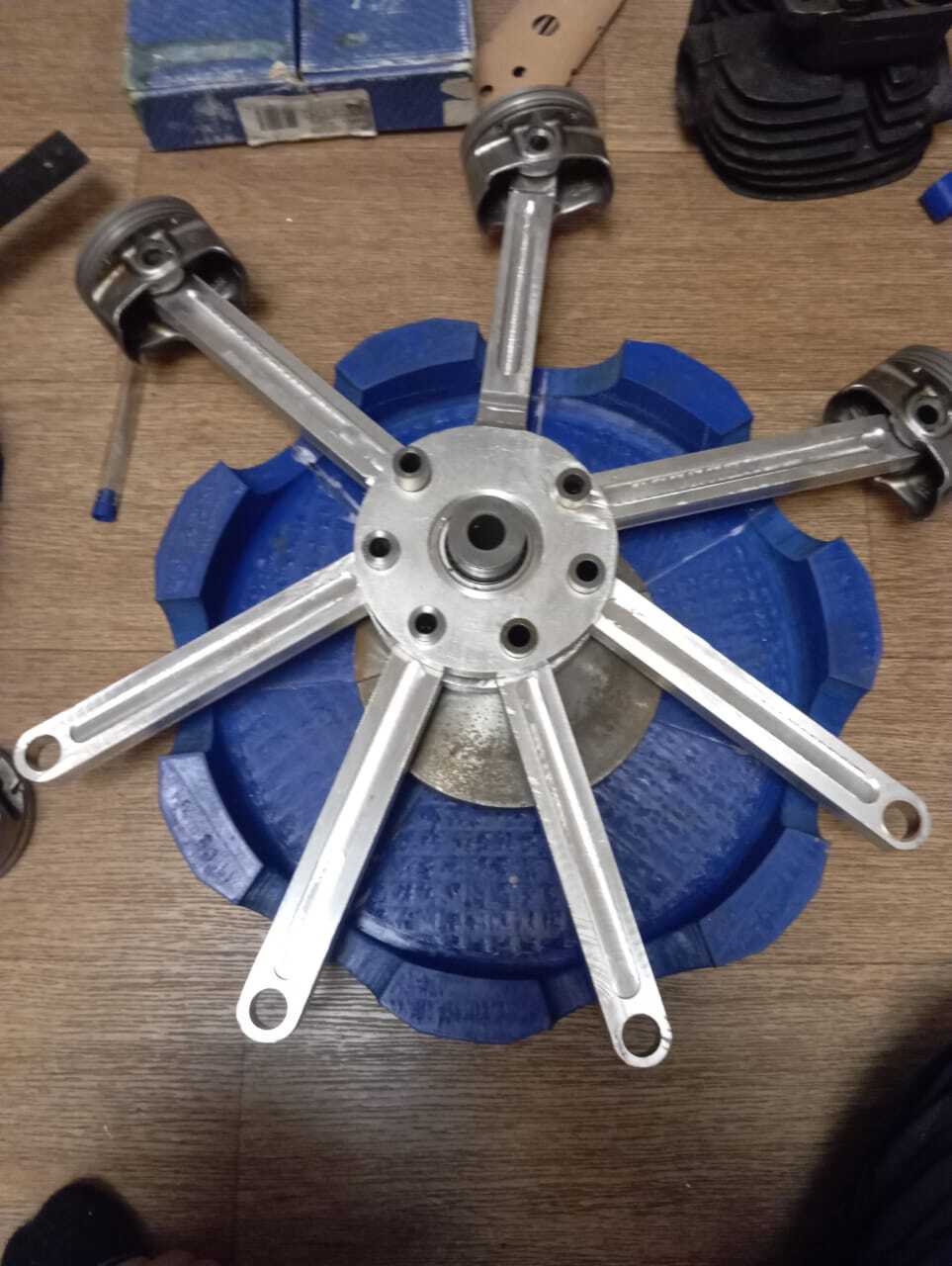

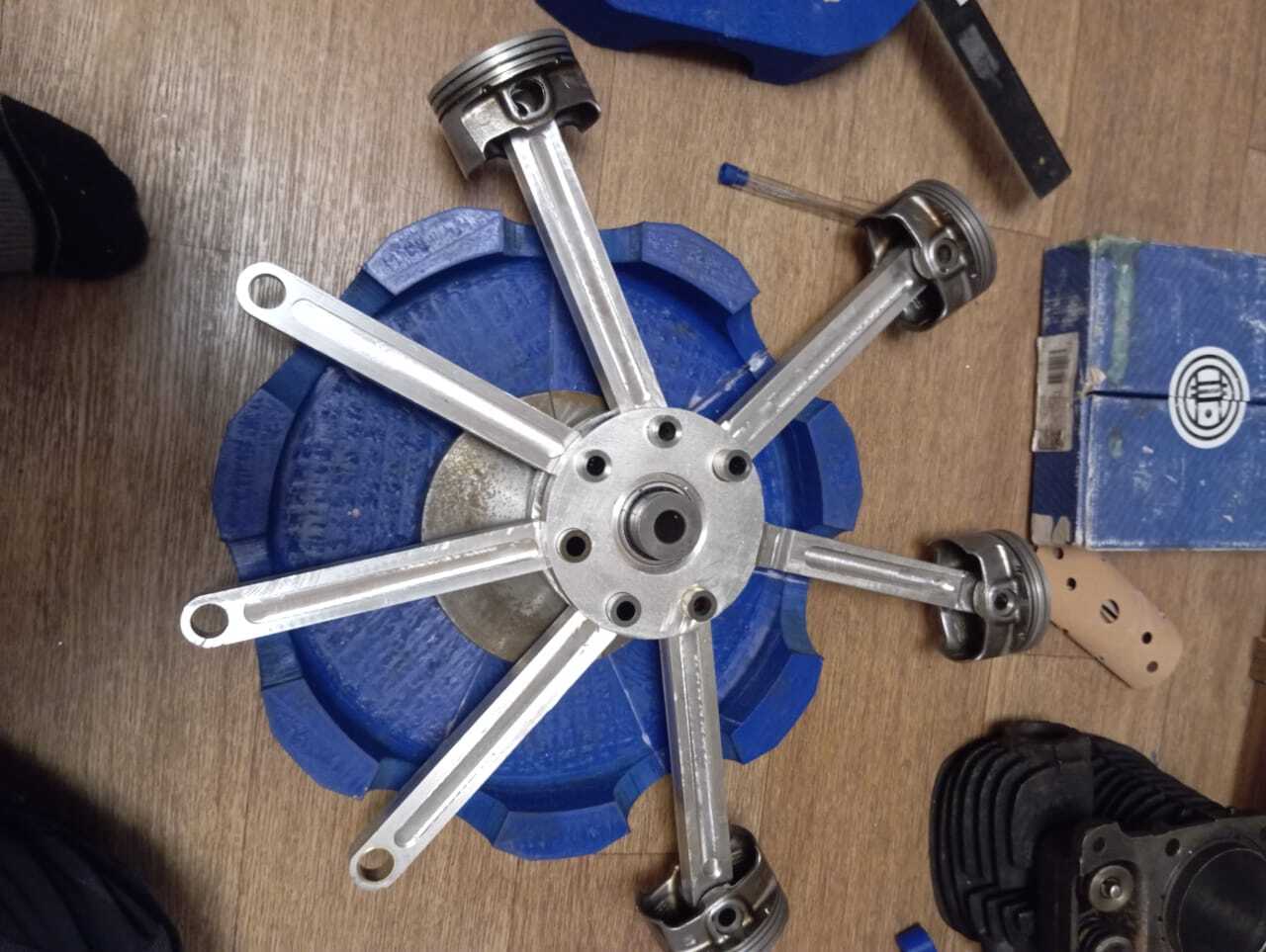

Теперь их нужное количество.Притащил домой два цилиндра,колено,шатуны,поршня,чтобы прикинуть как оно собирается,где цепляется,как вращается.Но вроде все нормально.
Поршня все есть,и все цеплял.Фотал мало
По краям проходит с запасом
Теперь перейдем к ГРМ
Существуют такие извращения
Распредвал с одним кулачком
На китайских мопедах даже такой применяется
Ещё на Indian scout 741 такой был,да и много где ещё.Если кто то скажет -так у звездообразных моторов ведь кулачковые шайбы в качестве распредвала?!да,но это и минус,так как фазы неравномерные по цилиндрам получаются,да и нехочу как все,интереснее применить 7 отдельных распредвалов,в виде 7 отдельных кулачков.Так даже проще фазы на каждом цилиндре выставить одинаково будет

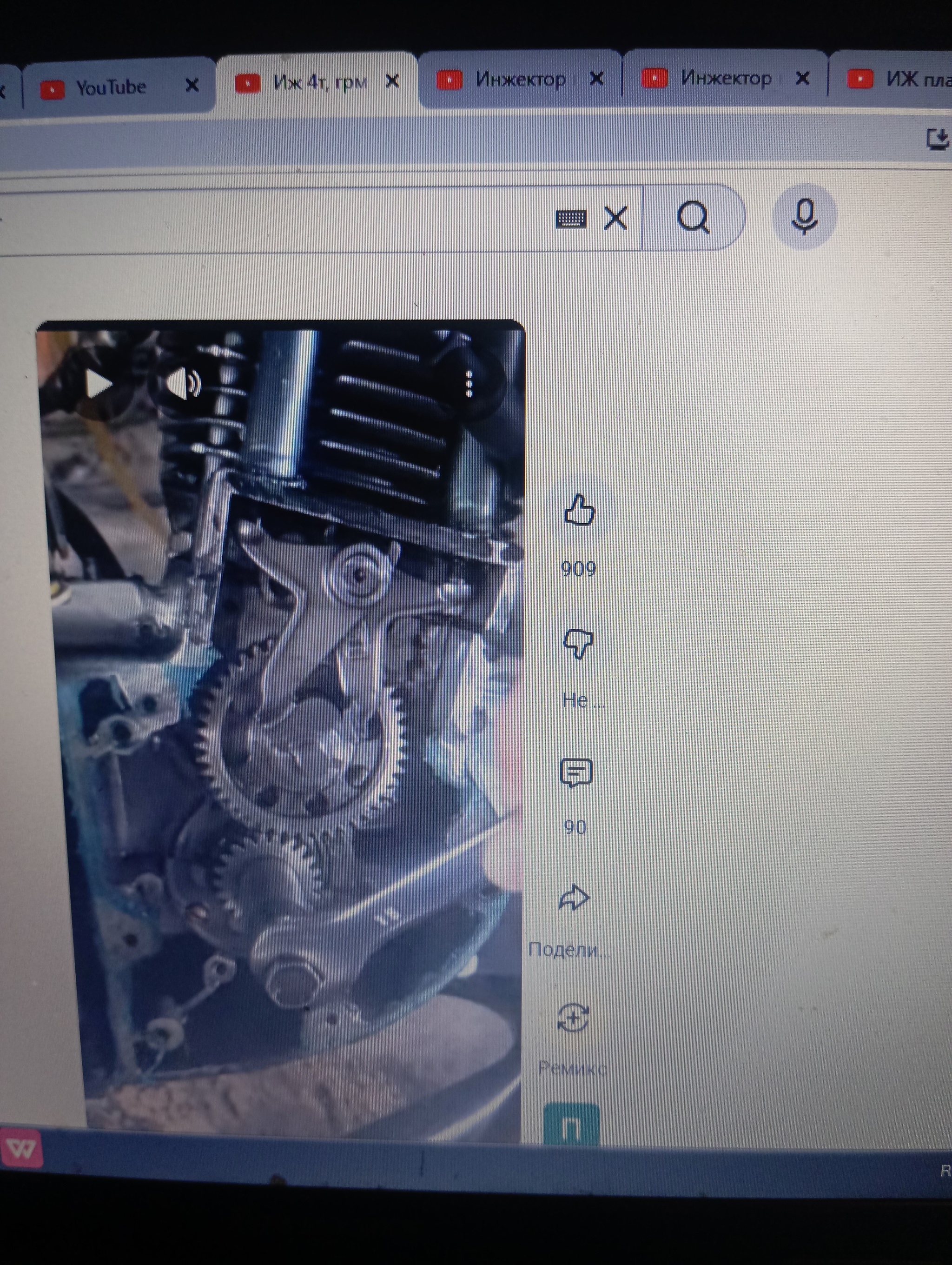

Во,на Ютубе чувак планету с цилиндром от Урала собирал,схема работает,но это слишком просто

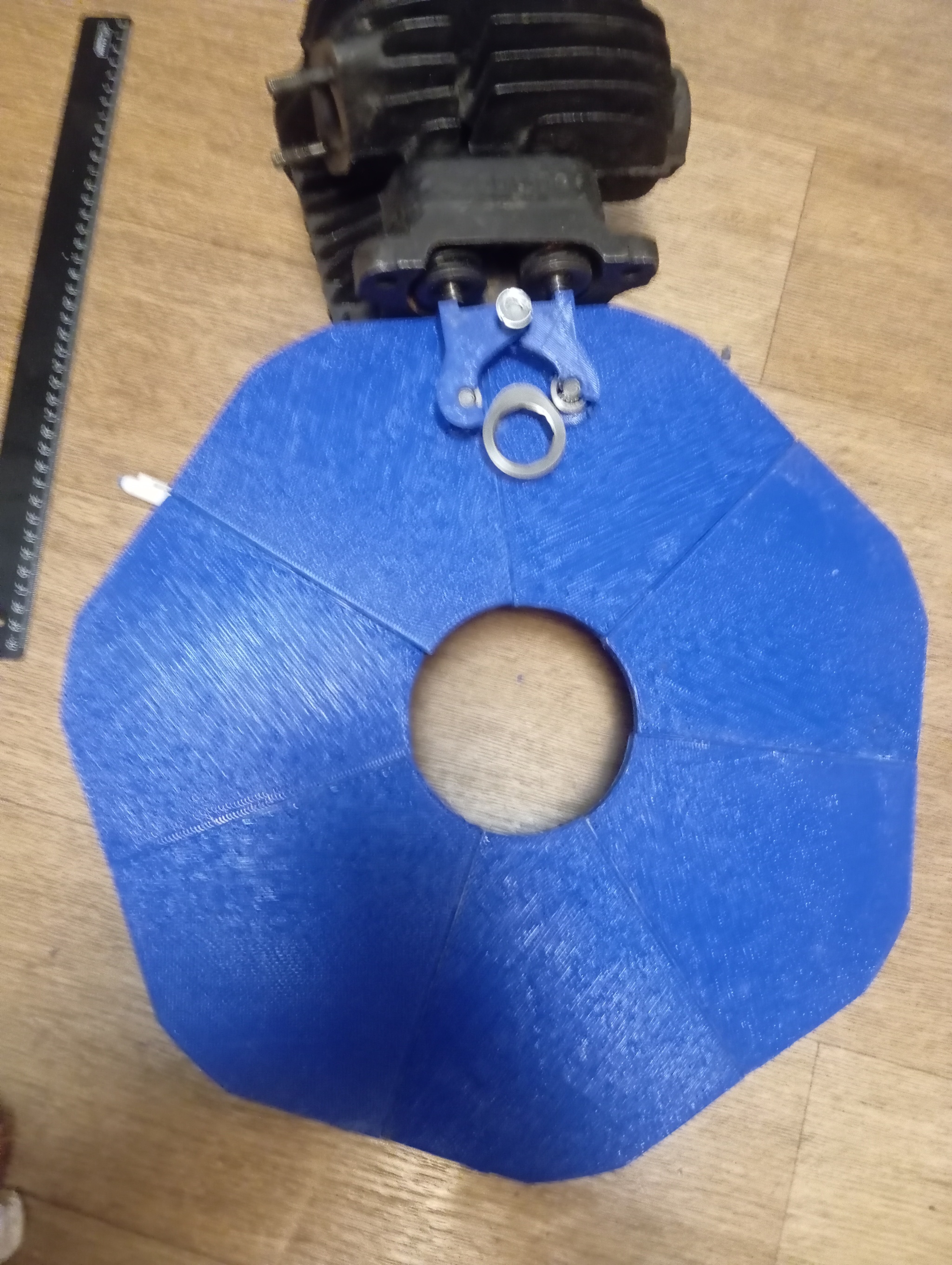

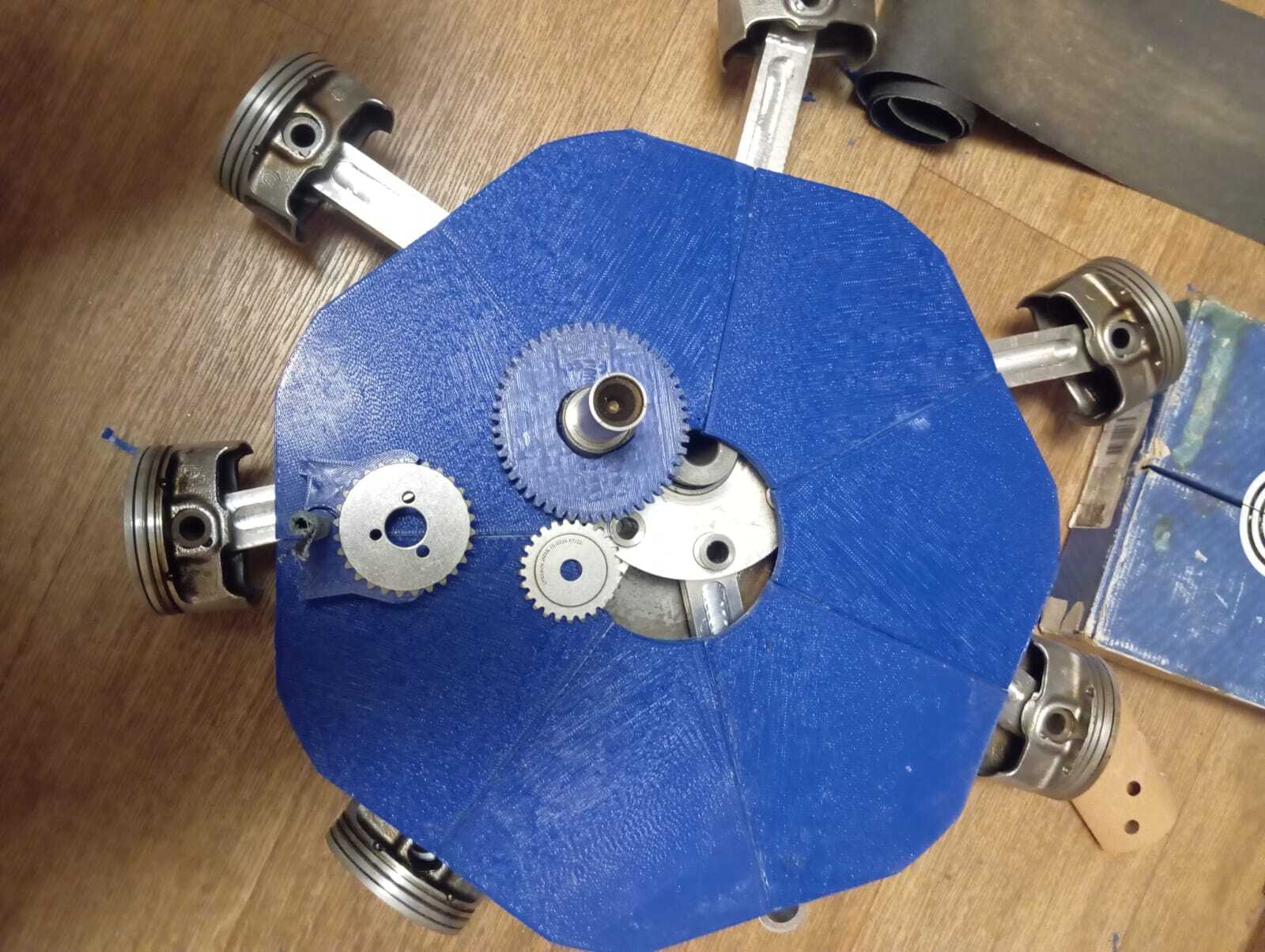

Нарисовал и напечатал макет такой, кулачок от распредвала Форда дизеля(чо под ногами валялось),ролики с рокеров от него же(чтоб трения меньше,да и кулачок имеет профиль под роликовый рокер.металическая звезда от незнаю чего,но схематоз рабочий
Рокер
Как вариант

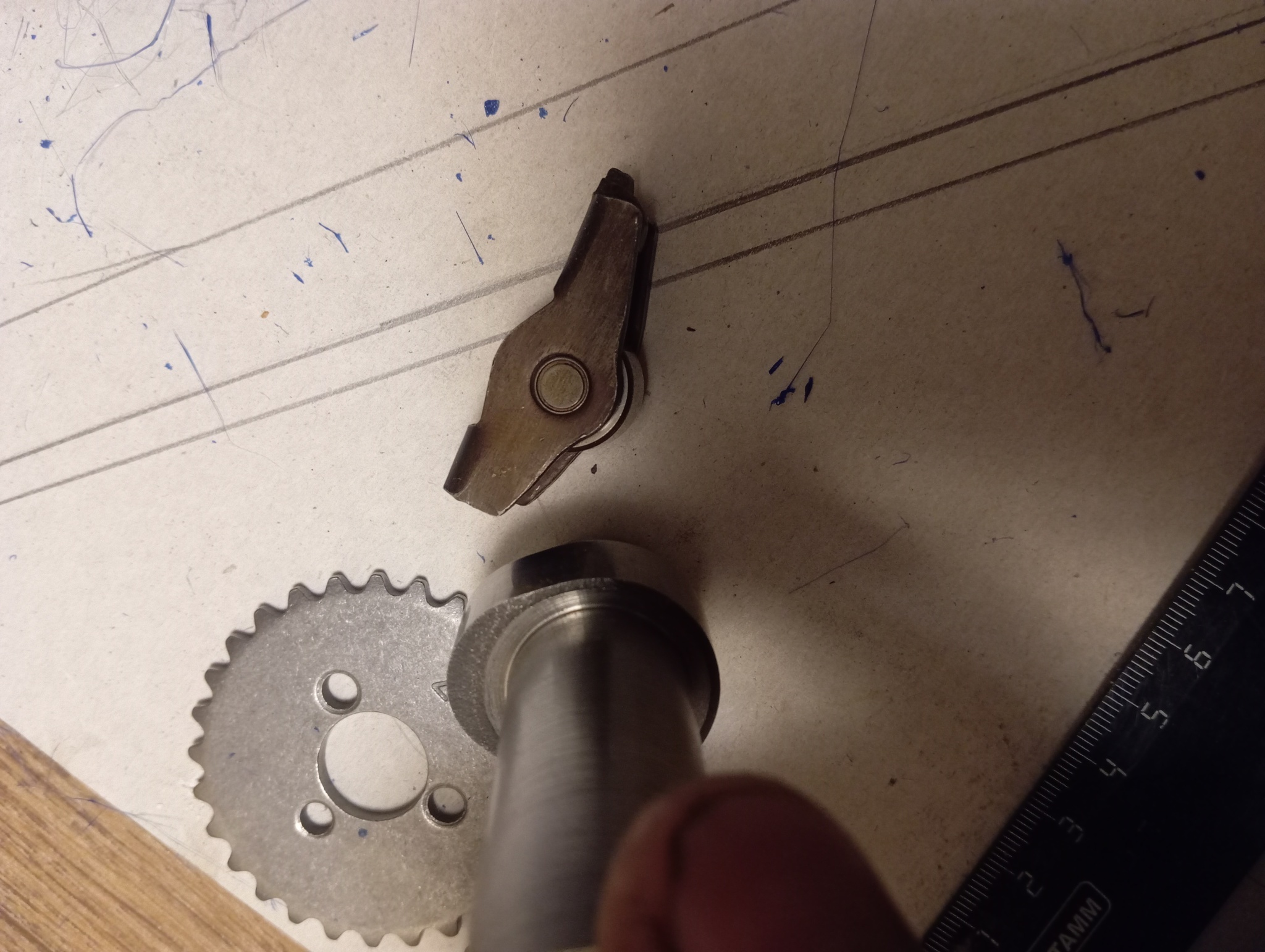

Этот ролик уже от Рено 10кл,там распредвал с напресоваными кулачками.пока все примеряю.будет 7звезд и общая бесшумная цепь морзе

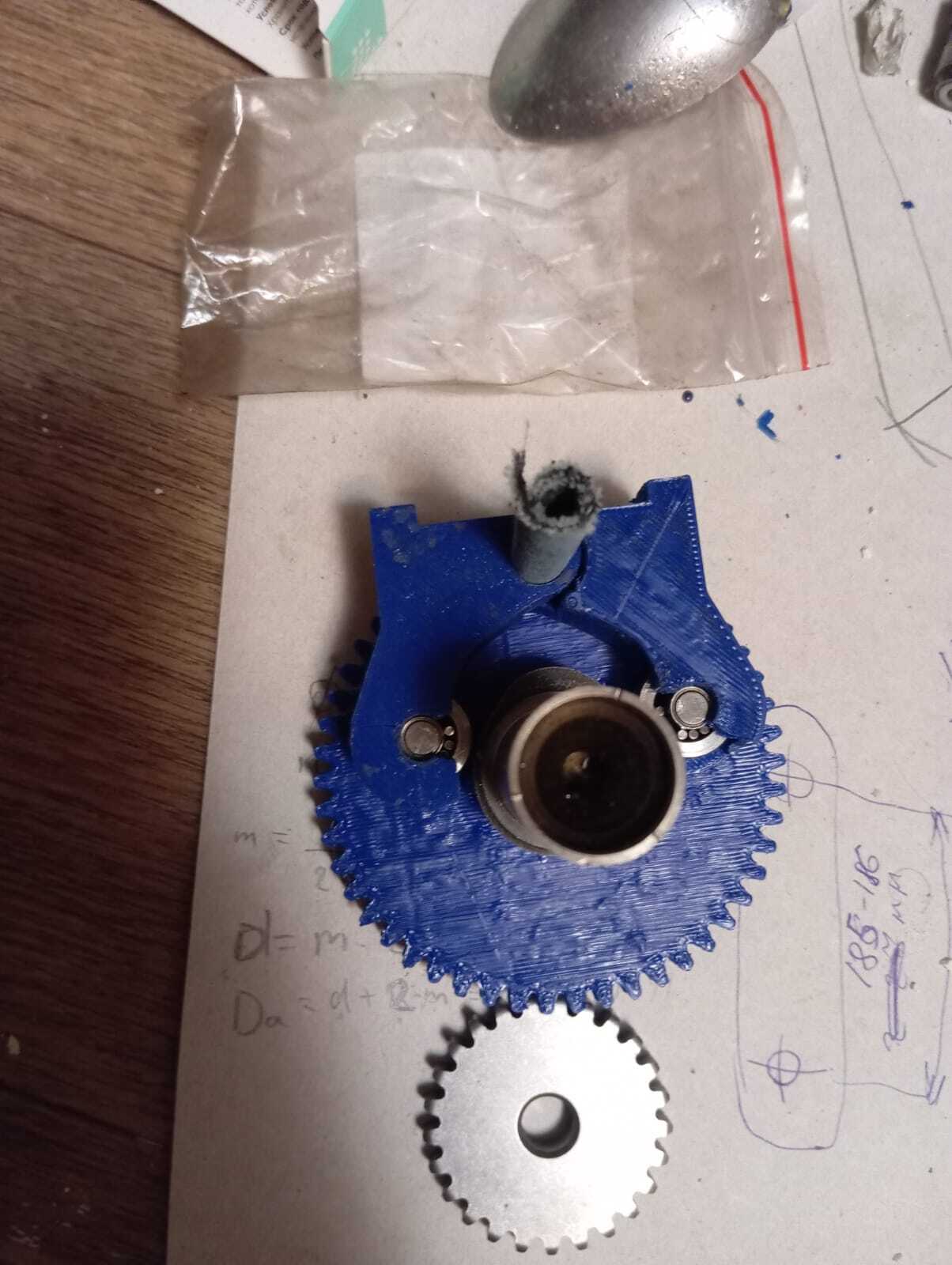

Напечатал макет, чтоб примерно проверить как работает и посчитать фазы
Но это не точно.еще толкатели и регулировка зазора клапанов нужна
Кулачок от Рено 16кл, теперь там распредвал составной,и кулачки напресованы на трубу
Вот так в неделю по чайной ложке и ковыряюсь.Ждем весны и буду отливать карьер крышки и прочее.Сейчас крайне лень в гараж ехать,и печка разобрана.
Конструктивная критика приветствуется...
