Нужна "помощь" с cnc2418⁠⁠

Доброго дня.

Являюсь "счастливым" обладателем cnc2418 (тот же cnc3018 но мельче).

Шайтан-машинка вполне годная... Подверглась ряду улучшайзингов...

Проблема 1я, и самая "плохая":

Держалка дрыгателя шпинделя - разбилась, в районе винта зажима - напечатанная на 3Д принтере деталь не выдержала напора, и разошлась по слоям.

Где можно "без регистрации и смс" найти модель этой штуки? Прошу помочь в поиске - я в 3Д печати - не силен. Темболее что эта деталь и ось Z мне пришла от кЕтайцев в сборе.

Проблема №2: я радиоинженер, и премудрости 3Д печати и фрезеровки для меня "уже сложно" - какой софт можно посоветовать (как бы ёпенсорц/фриваре/тинкеркад не предлагать) для работы, что бы можно было передать файл товарищу с 3Д принтером/фрезером, и он его без заморочек отправил в работу? Какой софт посоветуете для "фигак-фигак и в продакшн"? Целевое назначение - корпуса для радиоаппаратуры.

Трабл №3, но это уже больше "Discuss":

Я к башке ЧПУхи на термосопли присоседил УФ лазер. Соответственно немного помучавшись у меня получилось добиться воспроизводимых результатов по прямой засветке фоторезиста...

Да, да я использовал $31 в настройках GRBL 1.1(?) F1000; S3500... Даже комманды помню XD... Подбиралось пробами, ошибками и высоконаучного тыка.

Если параметры F и S подобраны не корректно то есть "пересвет" и "недосвет", но при удачном стечении обстоятельств - можно получить классный результат (для tqfp48):

Возникает проблема при изготовлении 2х сторонних плат.

Я пробовал пользовать держалку плат, но результат - не очень. Обратная сторона при установке имеет свойство убежать на пару долей миллиметра. Еще подпружиненный зажим при перемещении имеет свойство амортизировать плату при резких перемещениях (F500 - F750 и далее)...

"Железо(электронику)" и софт "стонка" я могу доработать...

Что я хочу: получить некоторую универсальность... Положил заготовку, зажал фрезу/сверло - насверлил "дырок" и пошел светить лазером. Вылезло "ок, переверни плату" и пошел светить дальше... После все как обычно, травление и пайка...

Проблемы на текущий момент:

1. Надо переизготовить держалку шпинделя, да и хочется что-то поставить более оборотистое, т. к. имеющийся дрыгатель малооборотистый, а фрезы и сверла в основном на 10к.что можно у китайцев заказать под ER11? Подскажите где взять 3Д модель для моего узла оси Z.

Так же немного напрягает что ось Z ко мне пришла "в сборе"... Можно ли ей заменить держалку или проше купить новый винт и комплект направляющих?

2. Хочется присобачить к держалке лазер - сразу, что бы светить не отходя от кассы. Допустим я смогу аппаратно S3 и S4 разнести на шпиндель и лазер, автоматизировать софт выдачи GRBL кода - не проблема, тоесть не такая проблема, которую нельзя решить.

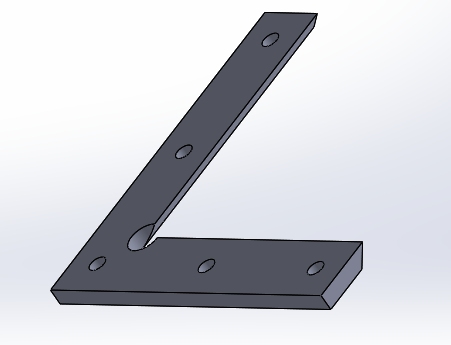

3. Оснастка для переворота платы без значительного увода координат... Тут фантазия кончилась.

4. Есть ли комманда GRBL "пауза" для контроллеров на базе ардуино?

Ну и вопрос немного уходя от темы - можно ли эту вафлю малой кровью доработать до 3D принтера? Какая оснастка кроме такого http://avrobot.ru/product_info.php?products_id=4561 экструдера потребуется?

С уважением, C@N.

Географически - в Самаре.
