Навес 6х40х3м, проект и сколько стоит построить? +ВИДЕО⁠⁠

Ширина 6м | Длина 40м | Высота 4м | Площадь 240 м2

Кто хочет размеры другие, меняйте пролеты кратно 4м

Кому-то нужно 6х8м, 6х12м и т.д., также, навес, можно сделать зеркальным, и совместить 2 здания с общими средними колоннами, и ширина будет 12м. Можно обшить каркас со всех сторон сэндвич-панелями, сделать его утепленным, очень много вариантов, а учитывая, что у меня есть сотни разных зданий и каждый проект можно скорректировать под любую задачу и потребность.

Процесс строительства с фото

Сетка колонн 6х4м, и длину вы можете делать бесконечную, под ваши потребности

Задняя и правая боковая стенки навеса зашиты профлистом, чтобы не задувал ветер, дождь и снег во внутрь, а правую, торцевую стенку специально не зашивали, чтобы можно было заехать длинной технике.

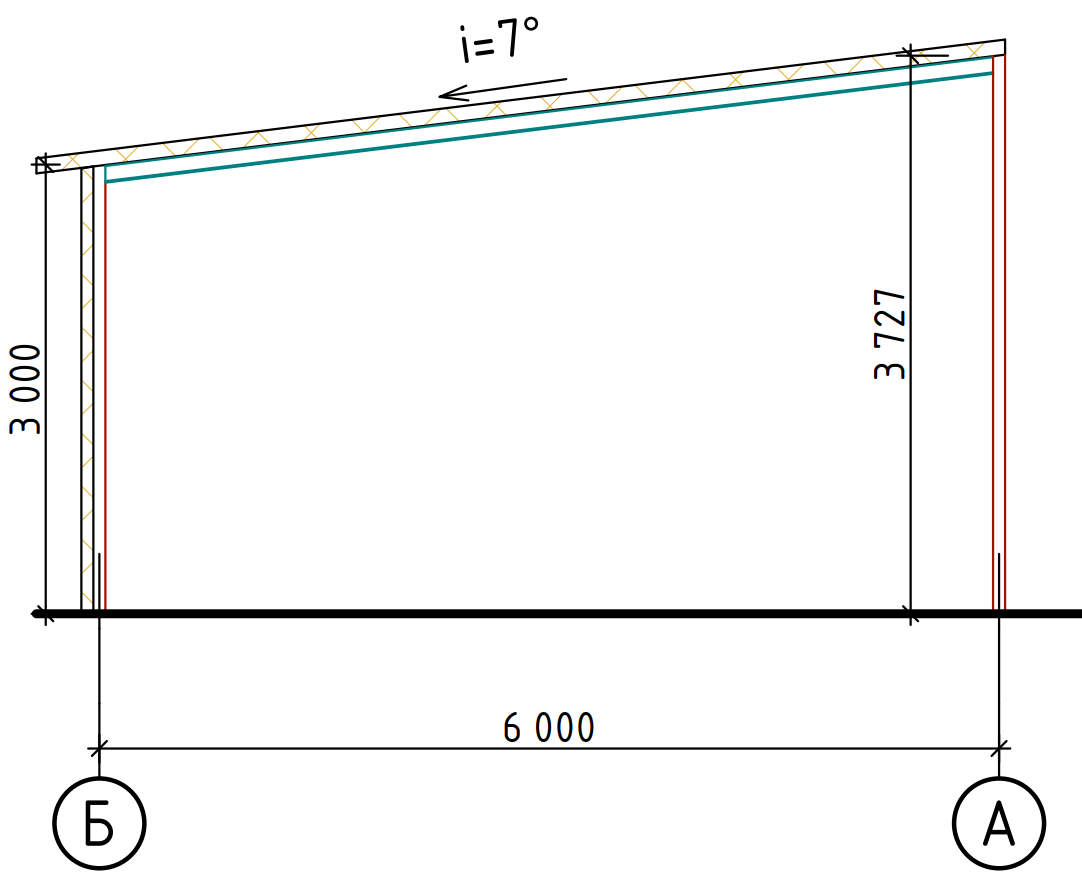

Разрез каркаса сбоку

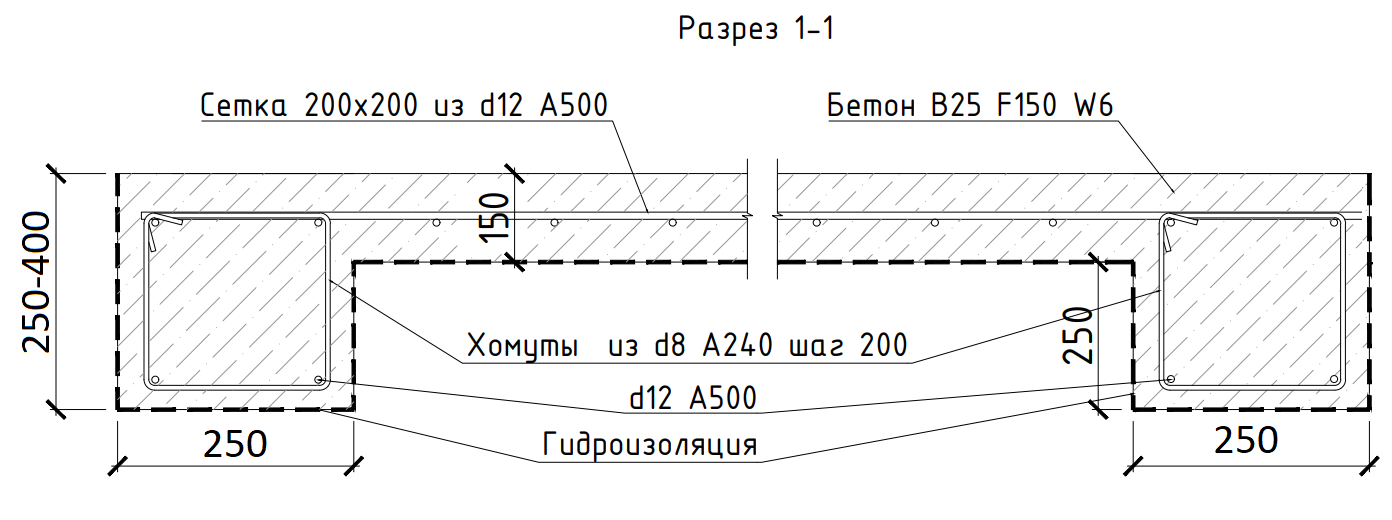

Фундамент - ребристая плита

Ребристая плита - по сути лента под каждый ряд колонн и пол по грунту, но каждые 4м делается усадочно-деформационный шов.

Процесс заливки фундамента

Заливка под визирку

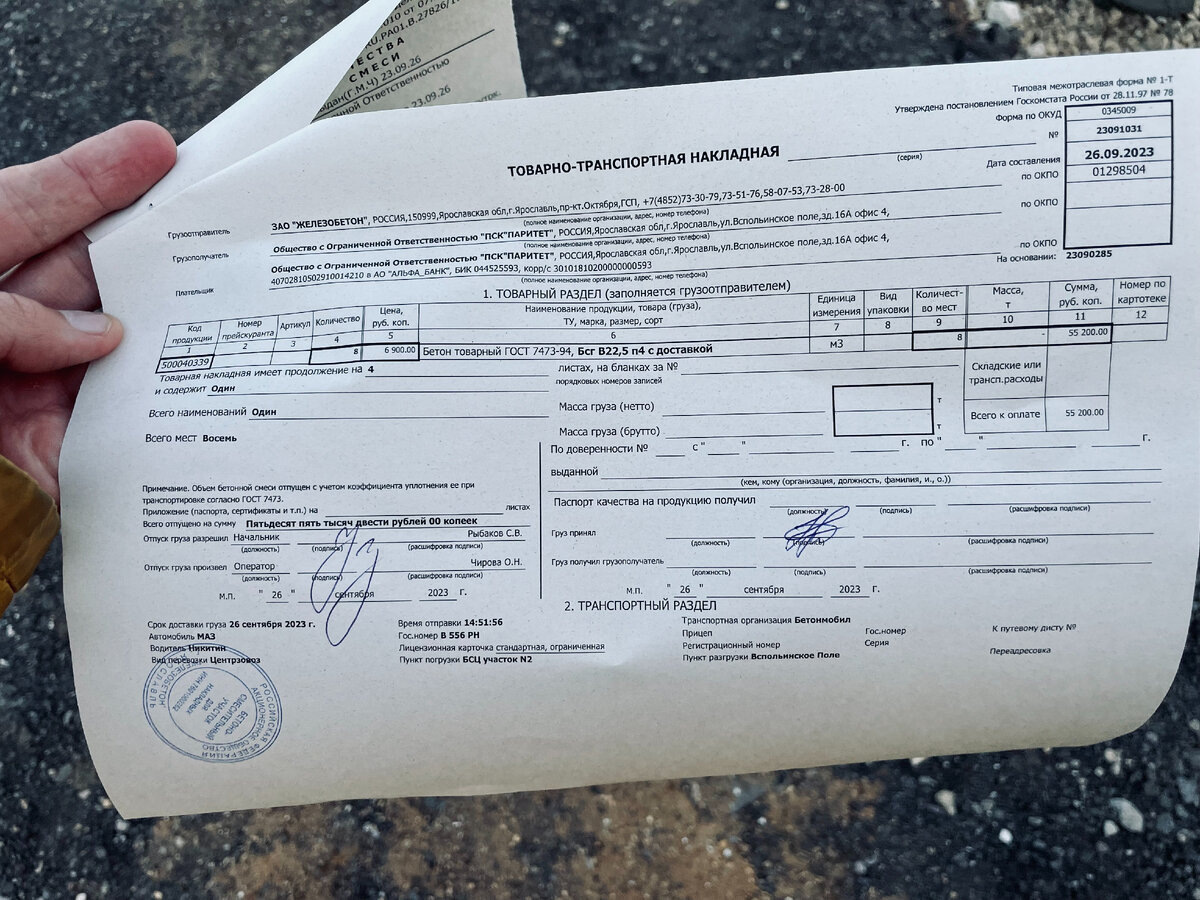

Бетон брали тут..

Стены: Профлист С8 (RAL 7004)

Кровля: Профлист С35 (RAL 7024)

ПРОЕКТЫ: Генплан, АР, КМ, КМД, КЖ

Фасадные решения - 3D модель

Фасадные решения - 3D модель

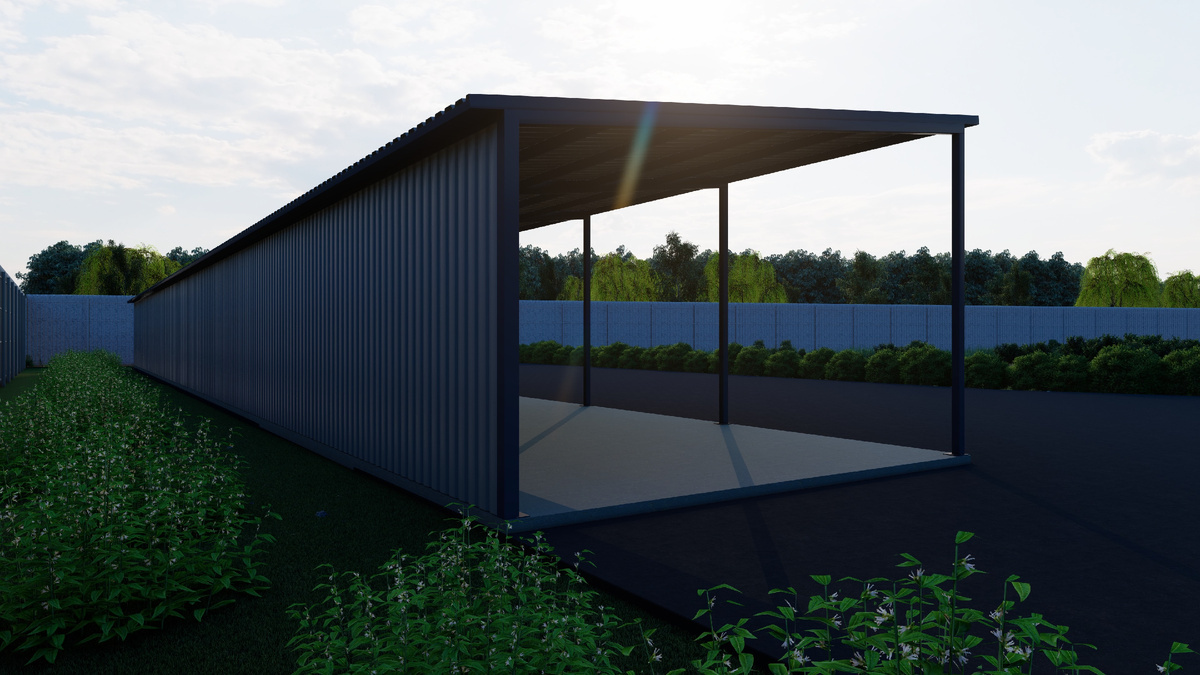

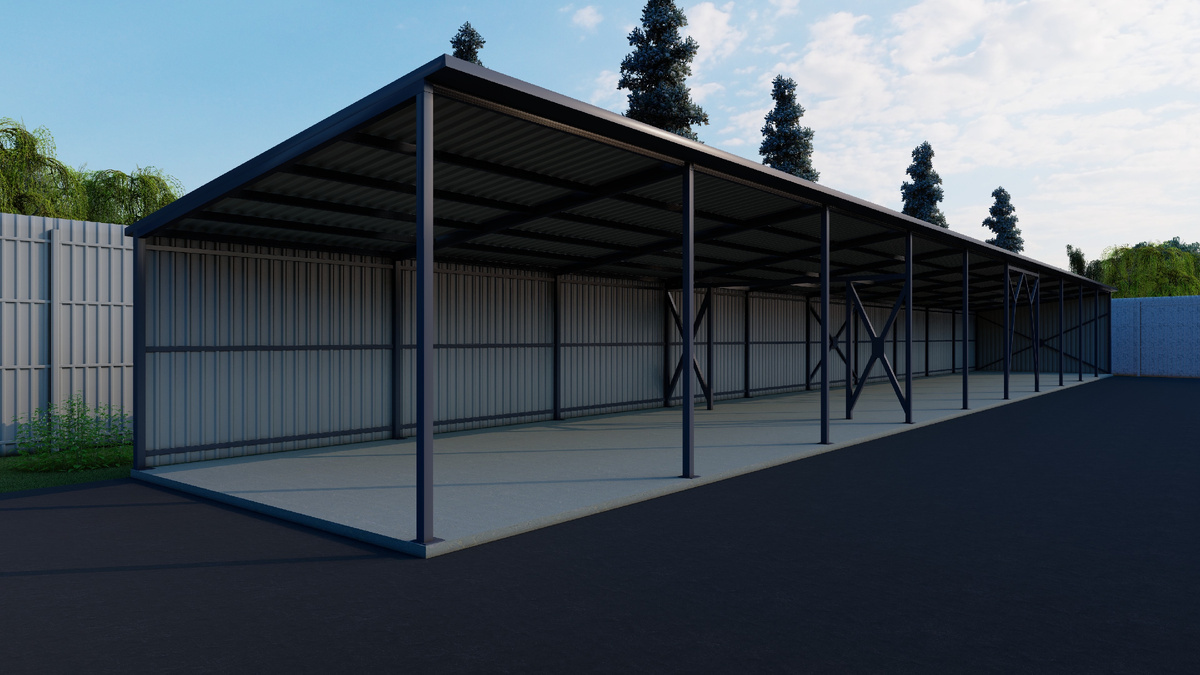

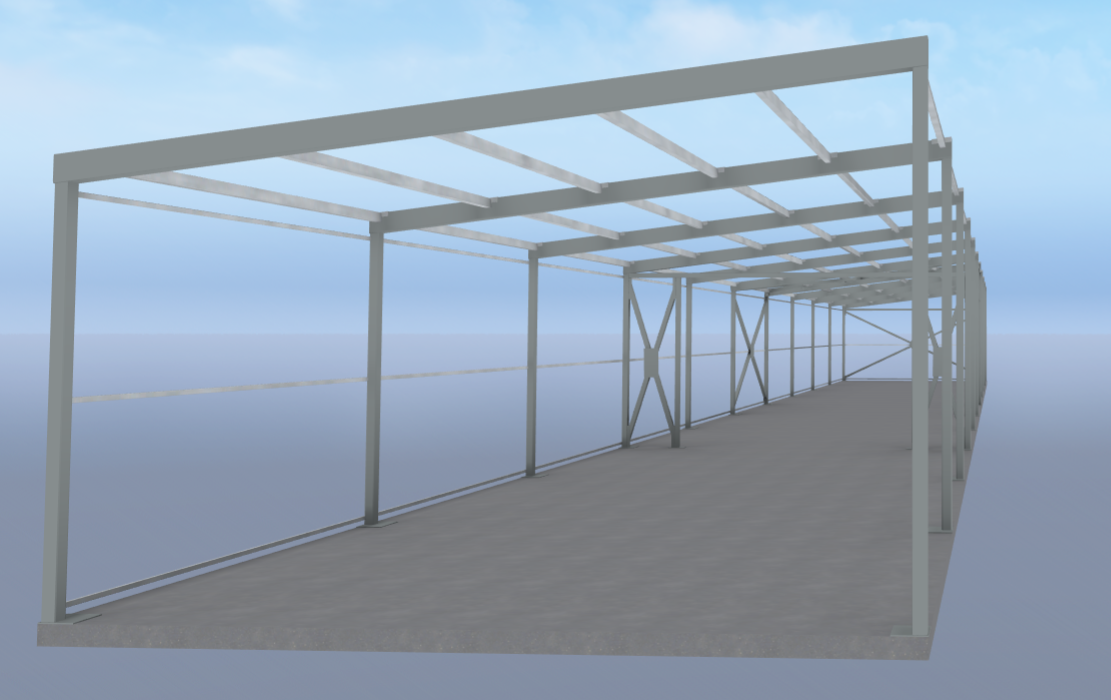

3D модель Навеса

В программе можете внимательней рассмотреть все узлы вблизи и со всех сторон, скачать по ссылке.

Открыть можно через программу BIMx, скачать тут.

Перечень выполняемых работ:

Все работы выполняются в соответствии с законодательством РФ, действующими СНиП, ГОСТ и другими обязательными нормативными актами.

Цветовые решения, остановились на темной кровле, светлых стенах. И выбрали стандартный RAL, он всегда дешевле, заказных цветов.

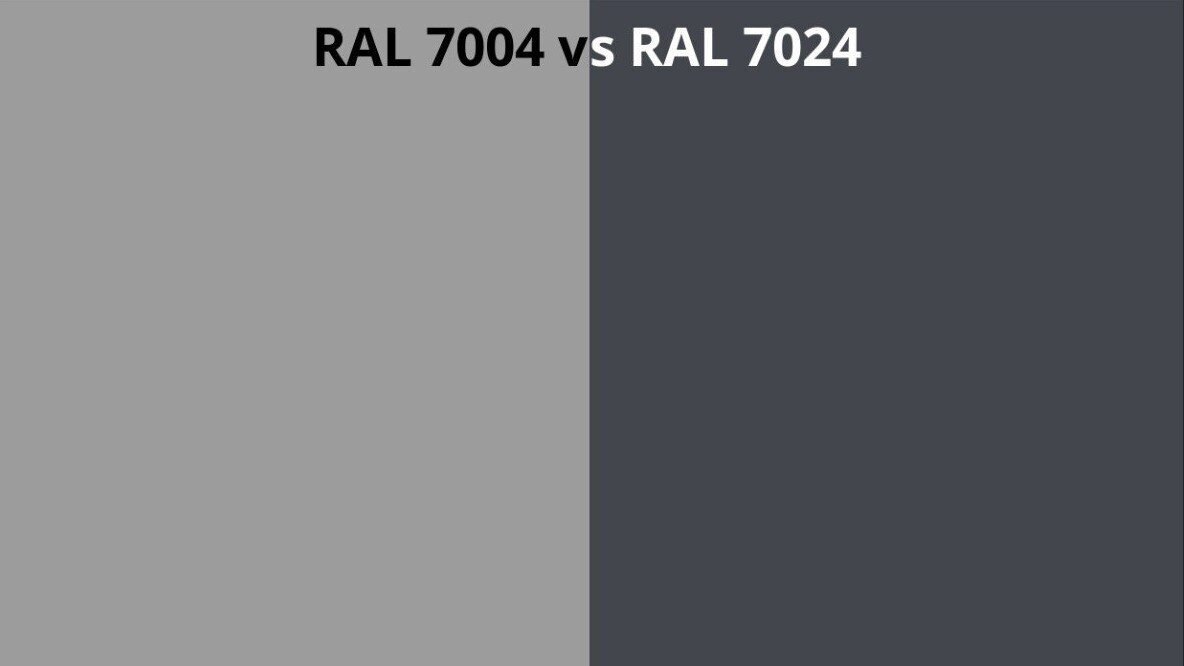

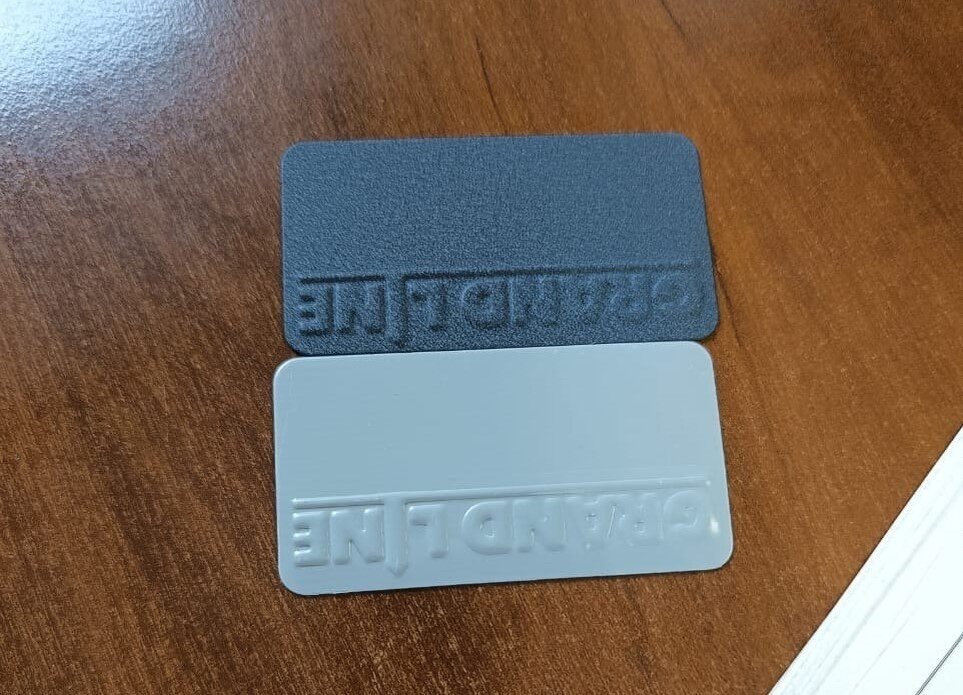

В реальности выглядят 2 цвета

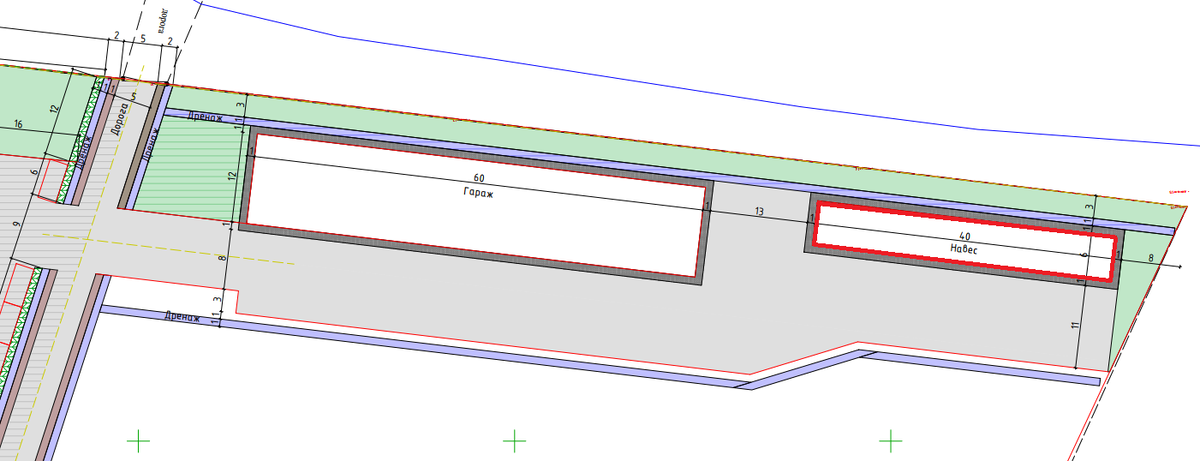

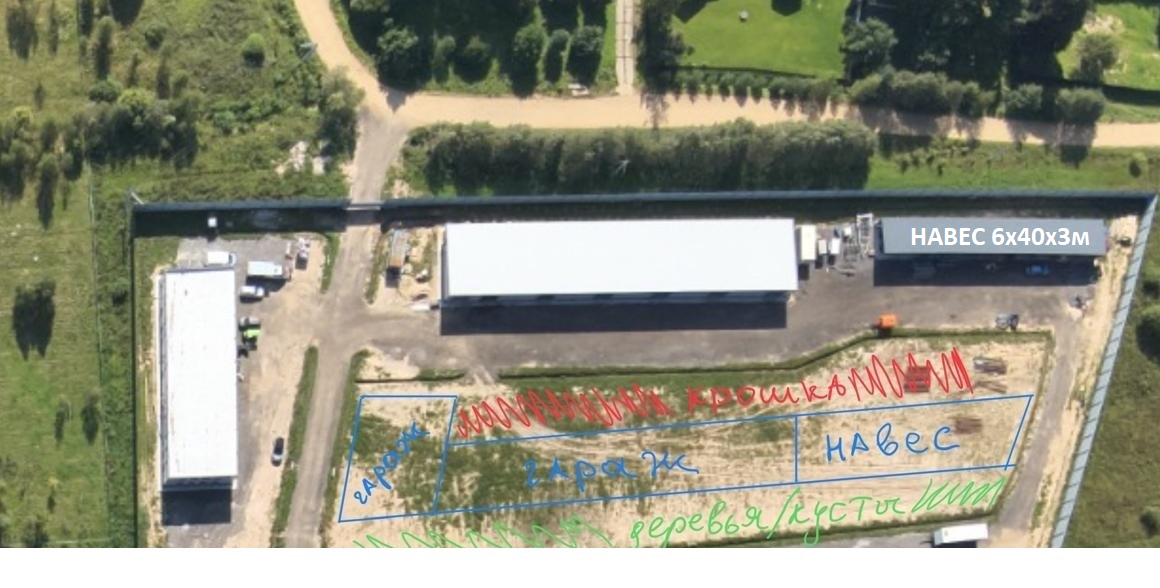

Генплан расположения объекта:

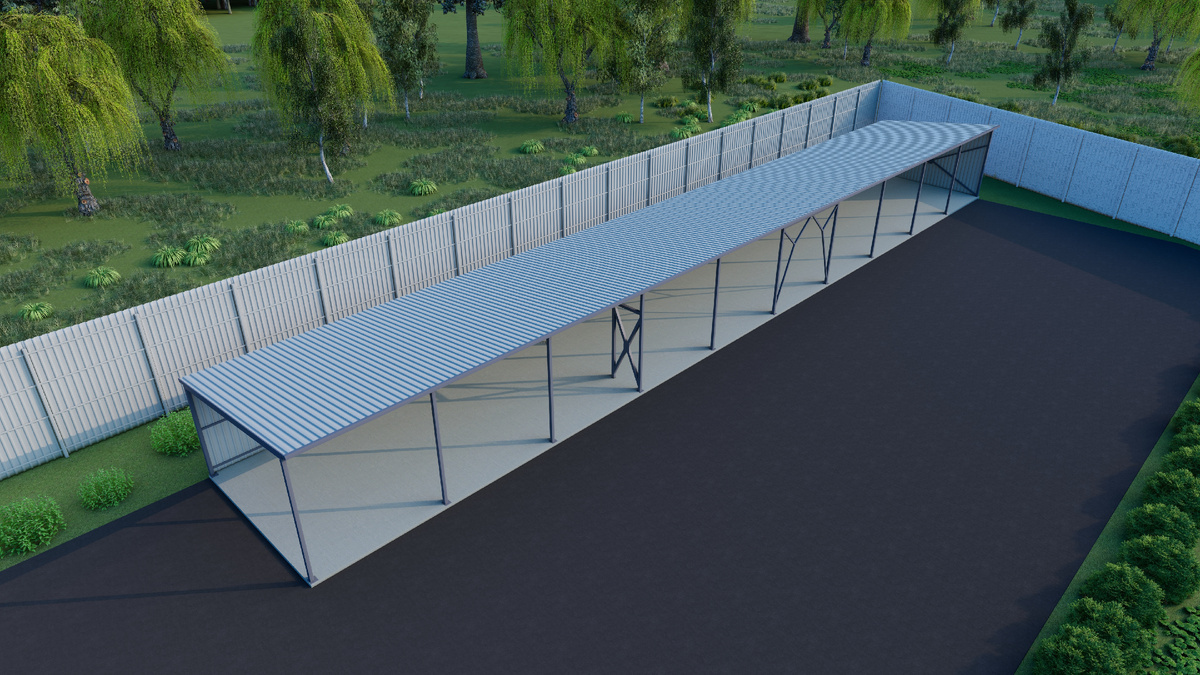

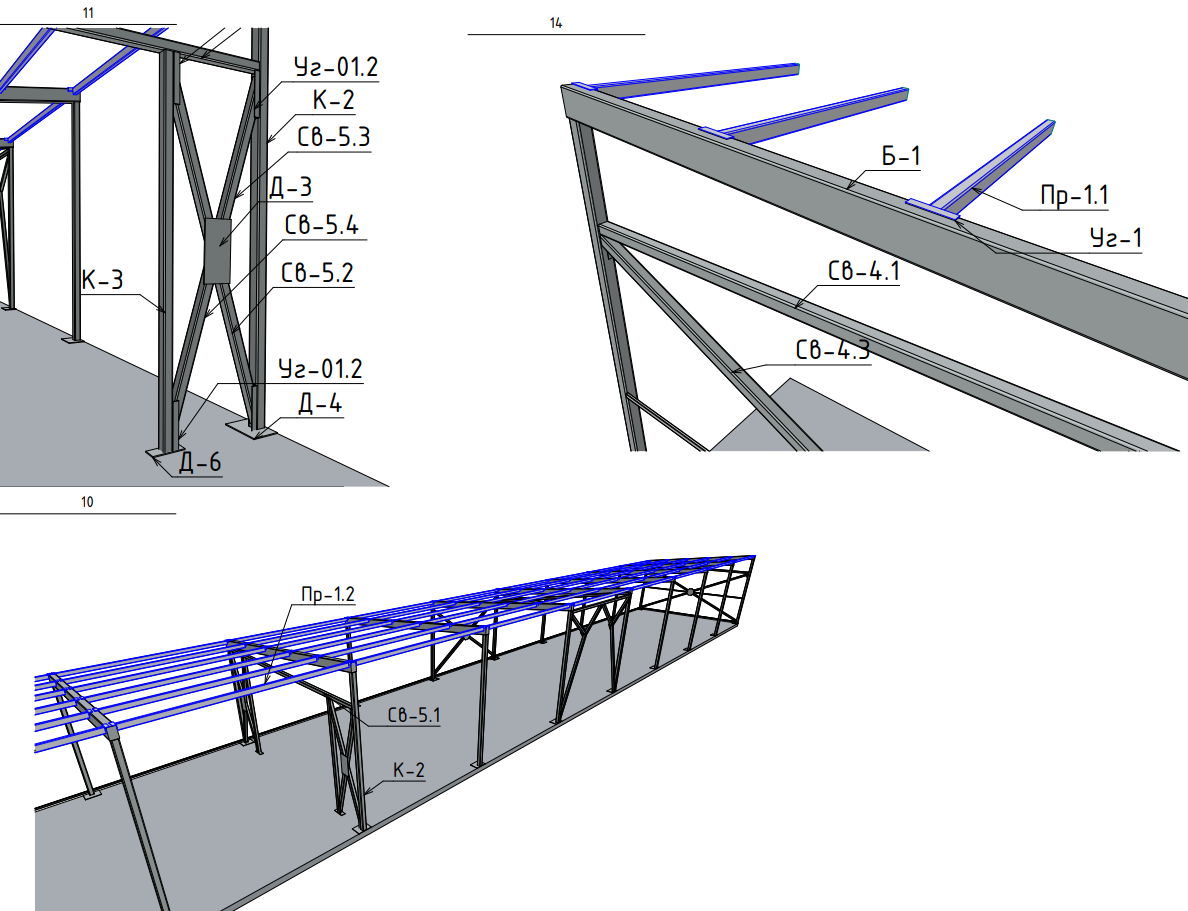

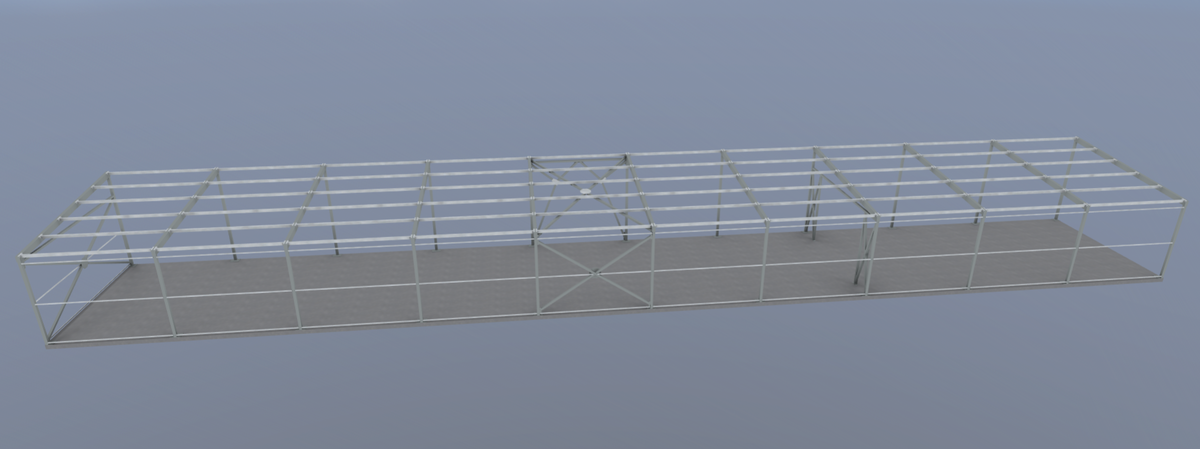

Аксонометрия конструкций

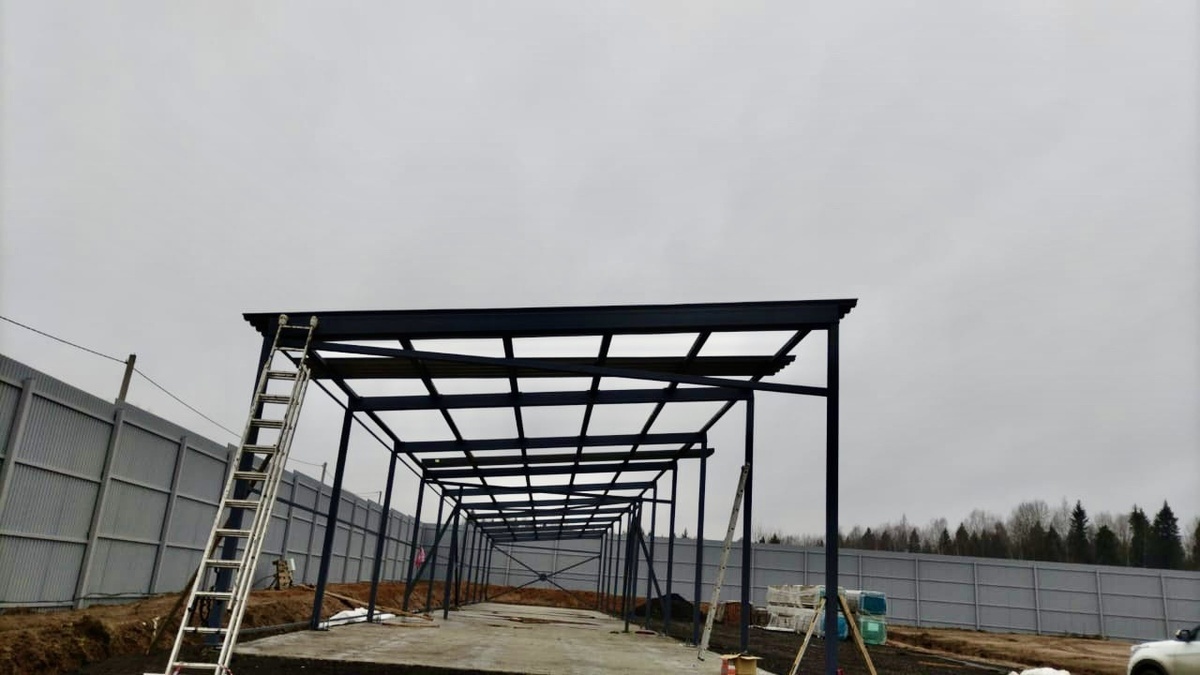

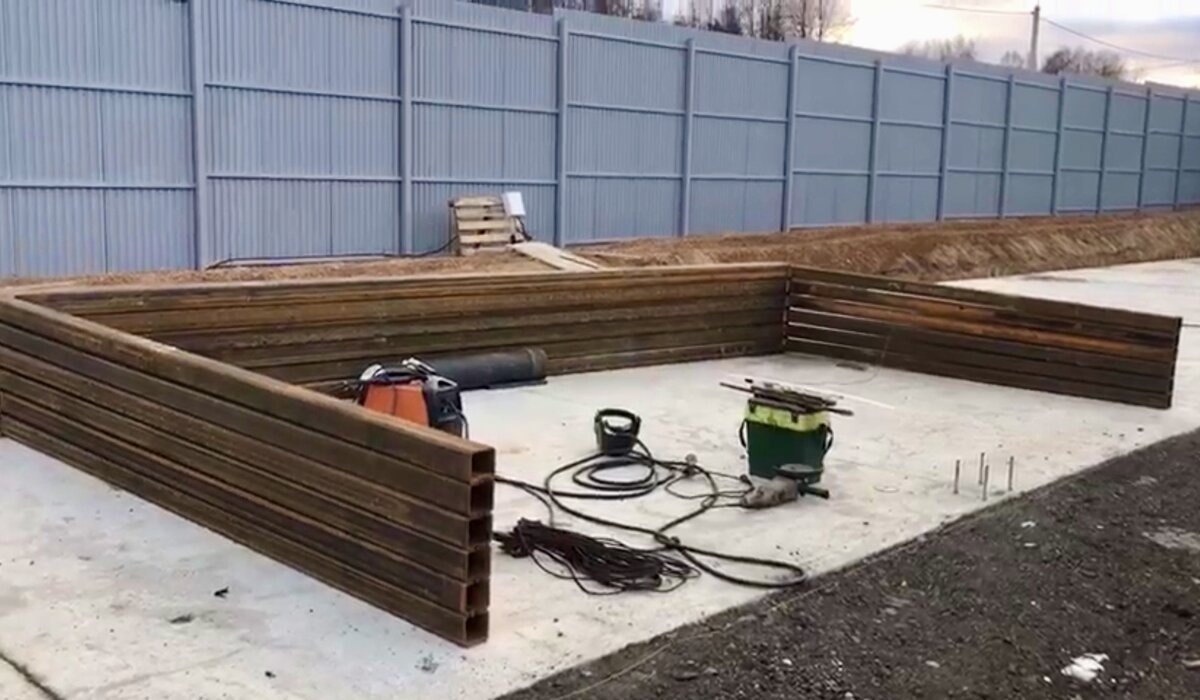

Процесс производства работ

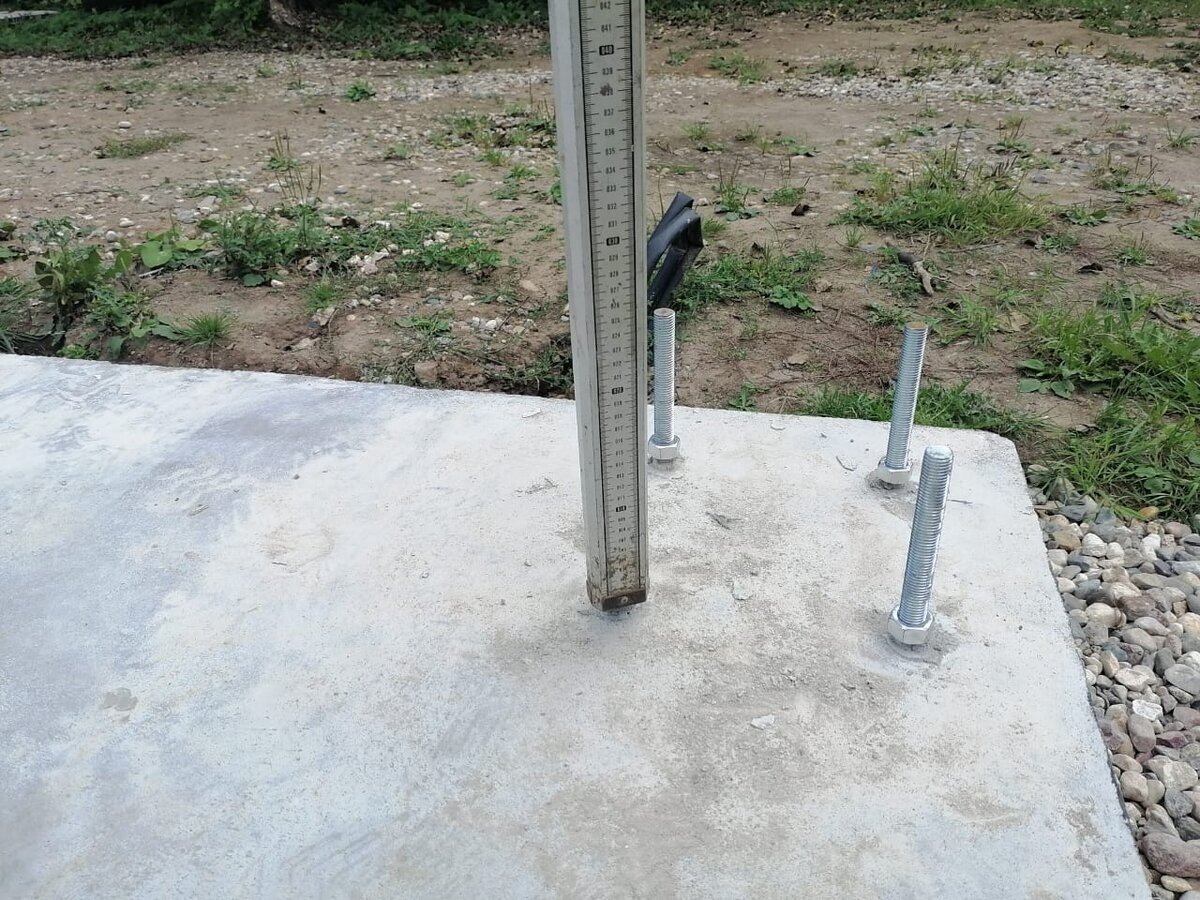

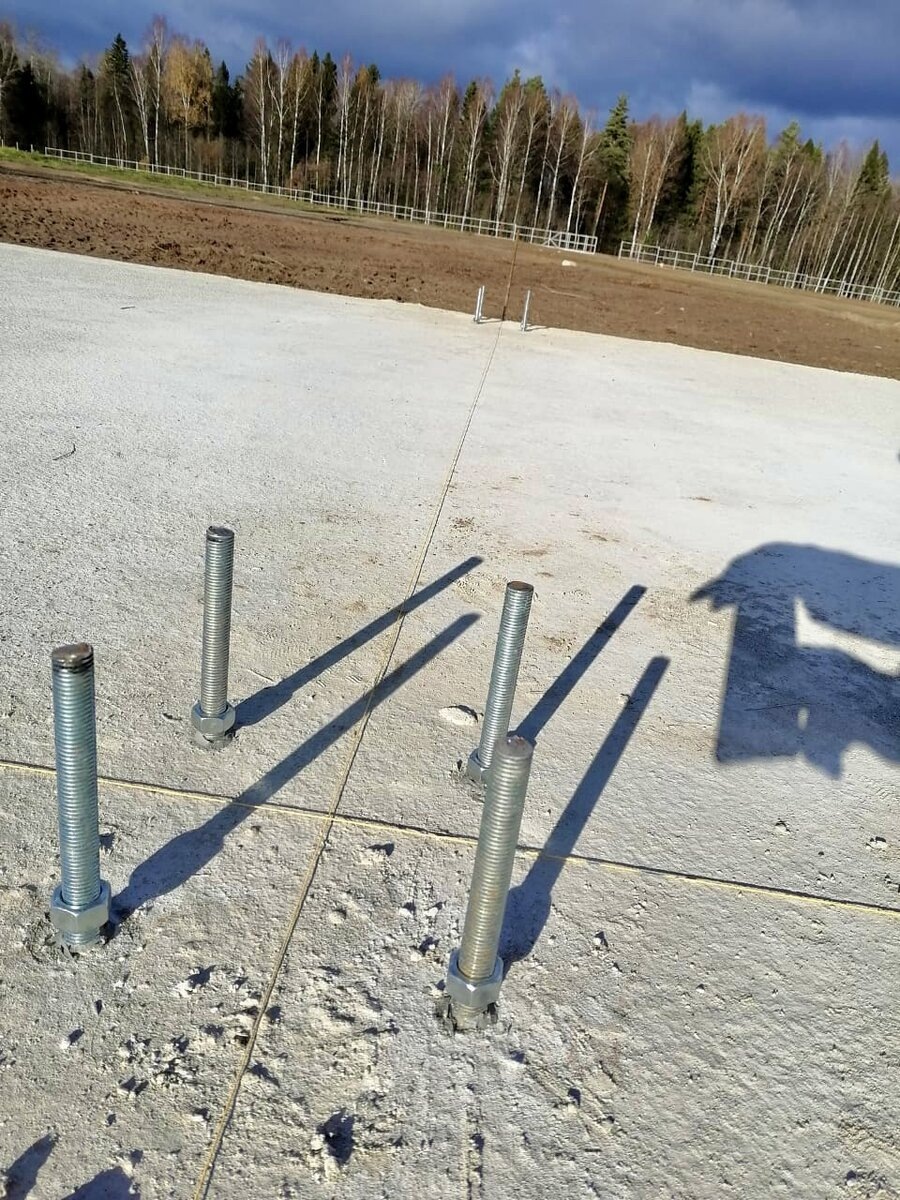

Закладные детали для баз колонн

- химические анкера

Расчет нагрузок

С расчетами можно ознакомиться, по ссылке, тут: https://disk.yandex.ru/d/fby0vqh6PP0h1w

После расчета нагрузок, подбираются сечения конструкций.

Стойки 100х8мм | Балки 120х200х7мм | Прогоны 120х80х4мм | Связи 80х4мм

График производства работ

10 заездов, по всей длине здания.

В стоимости учтены: Материалы для производства конструкций (металл и метизы), материал для самого фундамента (бетон, арматура, доски, гидроизоляция), работа крана и бетононасоса.

Дата начала работ с даты аванса.

Срок выполнения фундаментных работ 30 дней.

Срок выполнения всех работ 75 дней.

__________________________

Если формат интересен, подпишитесь, на канале много интересного!

Металлокаркас и стены можно монтировать и зимой (в этом есть преимущество перед традиционным строительством)

После монтажа конструкций осуществлялось благоустройство территории..

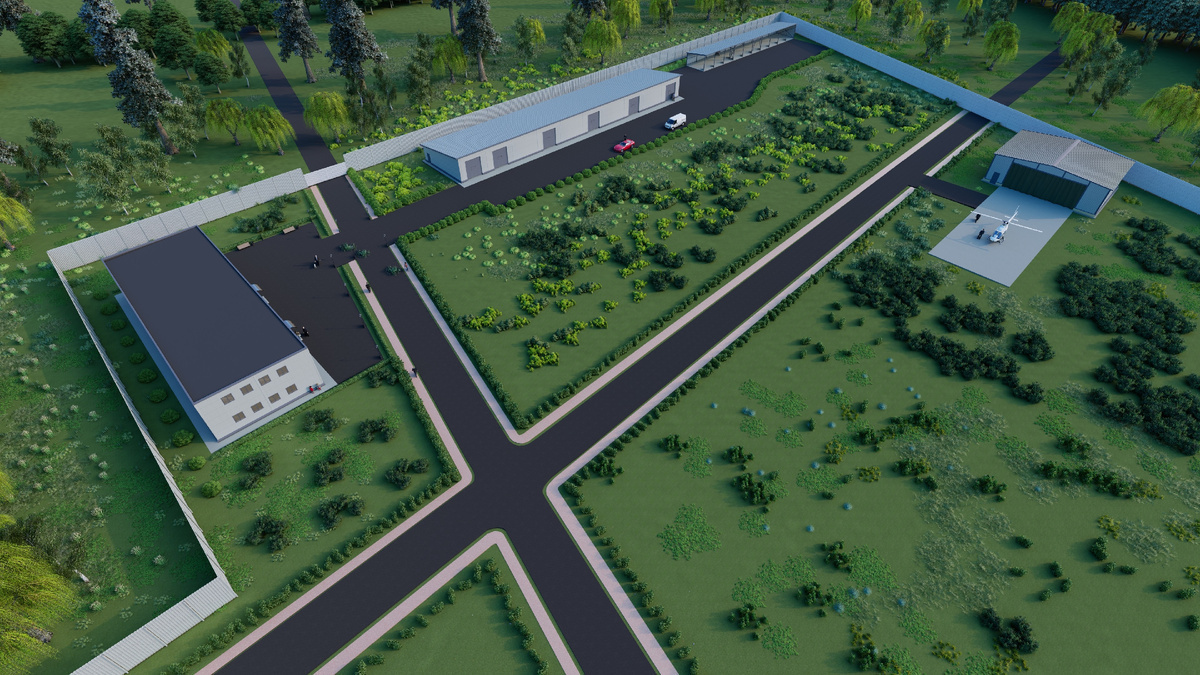

Участок поделен на 2 части (выше представлена хозяйственная часть - промзона).

А ниже, уже другая архитектура - участок для отдыха (там тоже есть и навесы, гадали и беседки).

Если интересно построить здание, пишите или звоните на WhatsApp, еще лучше, подписывайтесь на телеграмм: https://t.me/s/komplektr
