Китайский вольтамперметр, ставим шунт⁠⁠

Добрый день, друзья!

Стал я обладателем сего чуда из поднебесной модель X30599 - вольтамперметр.

купить - ВольтАмперМетр DSN-VC288 (с шунтом)

Первое что я заметил, так это отсутствие шунта. В его отсутствие амперметр выдавал постоянно 99.9А, вольтметр показывал четко.

Разбираем негодяя, для меня это было самое сложное (боялся сломать "уши" креплений).

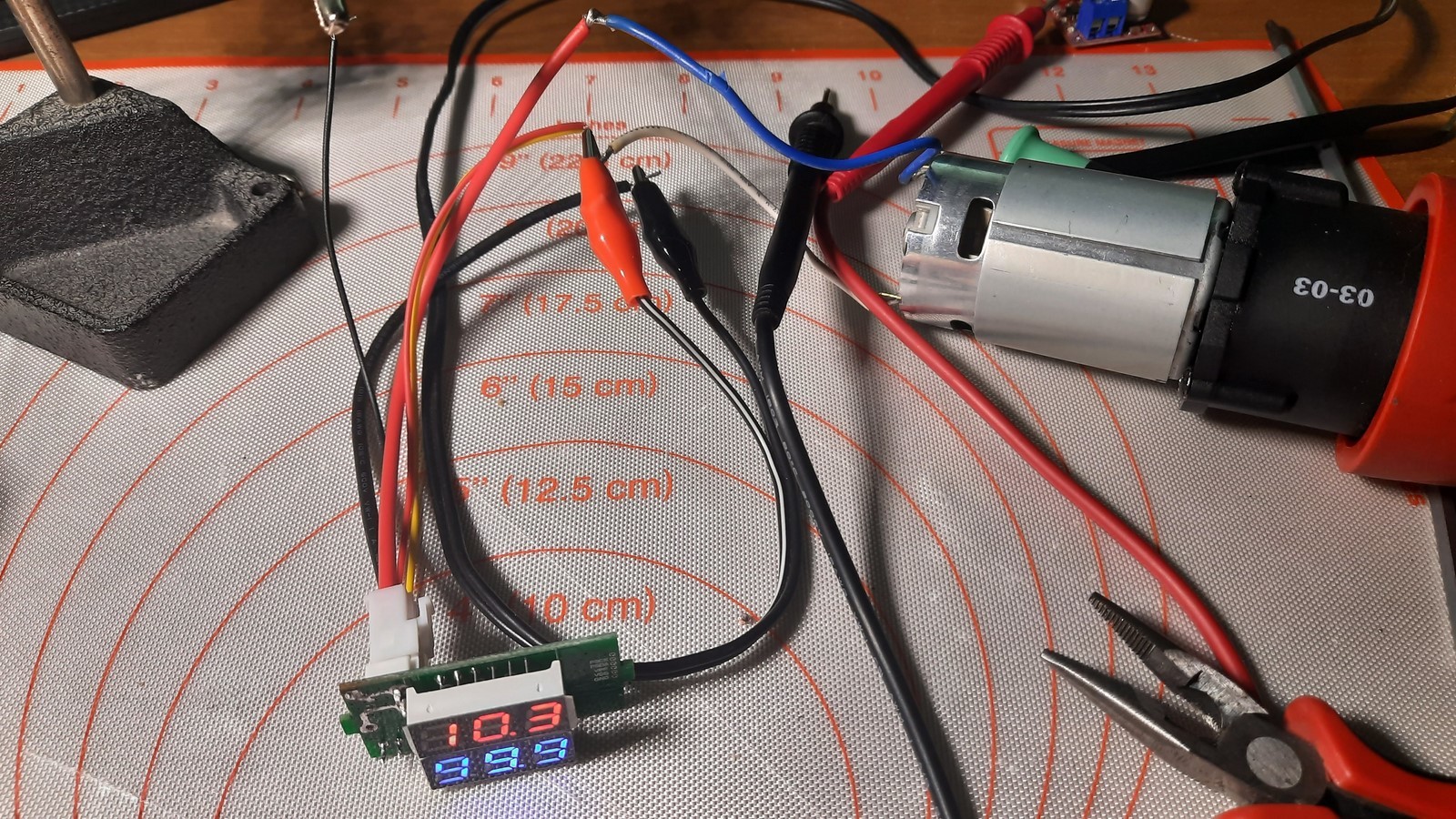

Как подключать(фото выше):

толстый черный(амперметр) на "-";

тонкие желтый(вольтметр) и красный(питание прибора) на "+";

толстый красный "нагрузка";

тонкий черный(питание прибора) на "-", после внедрения шунта, тонкий черный не нужен.

Итак исправляем:

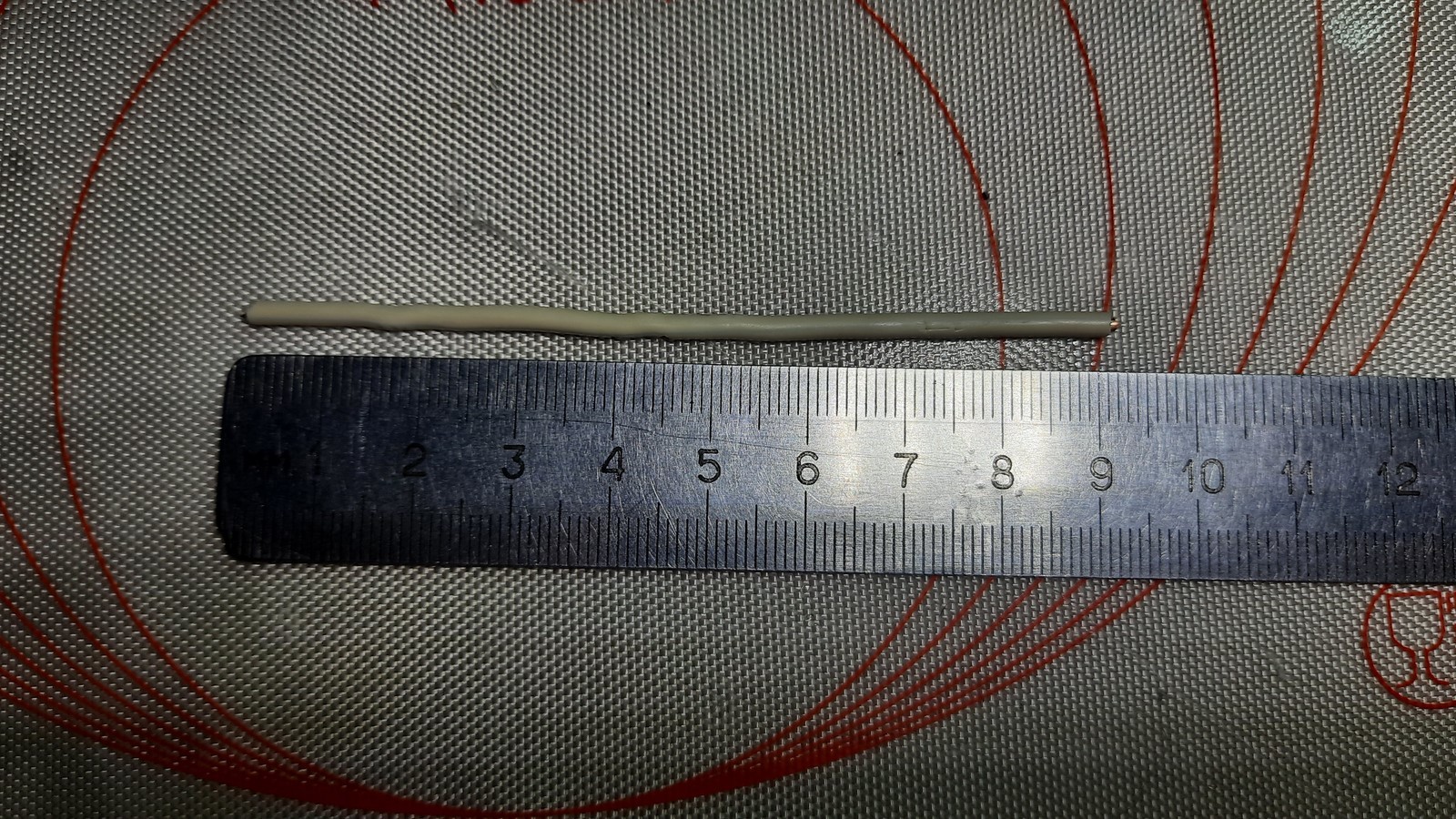

Необходим кусок медного провода сечением 1 мм^2 (один квадрат) (диаметром 1,12 мм +-) длиной 90 мм.

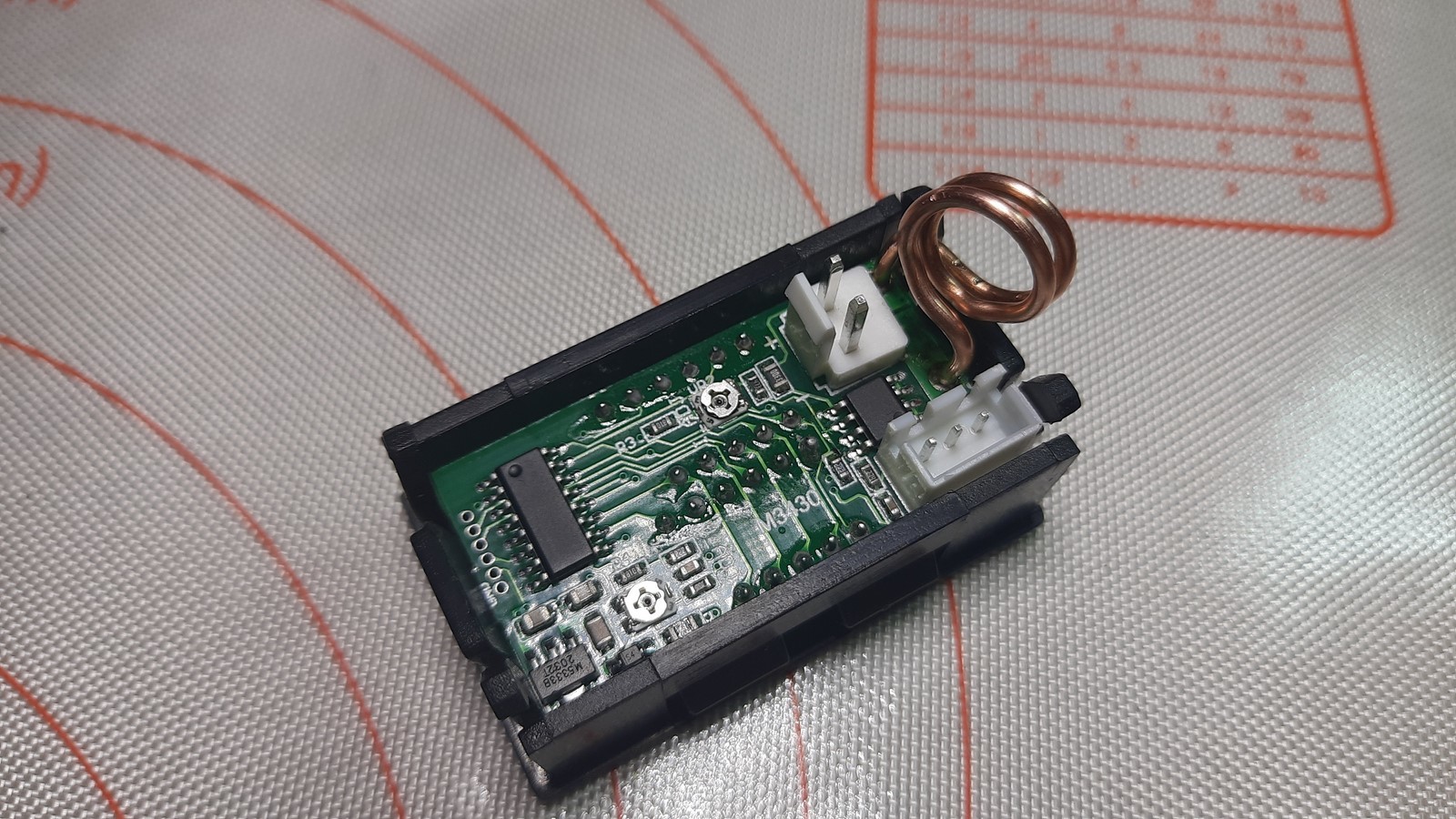

Скручиваем в спираль, для удобства использовал шариковую ручку и припаиваем.

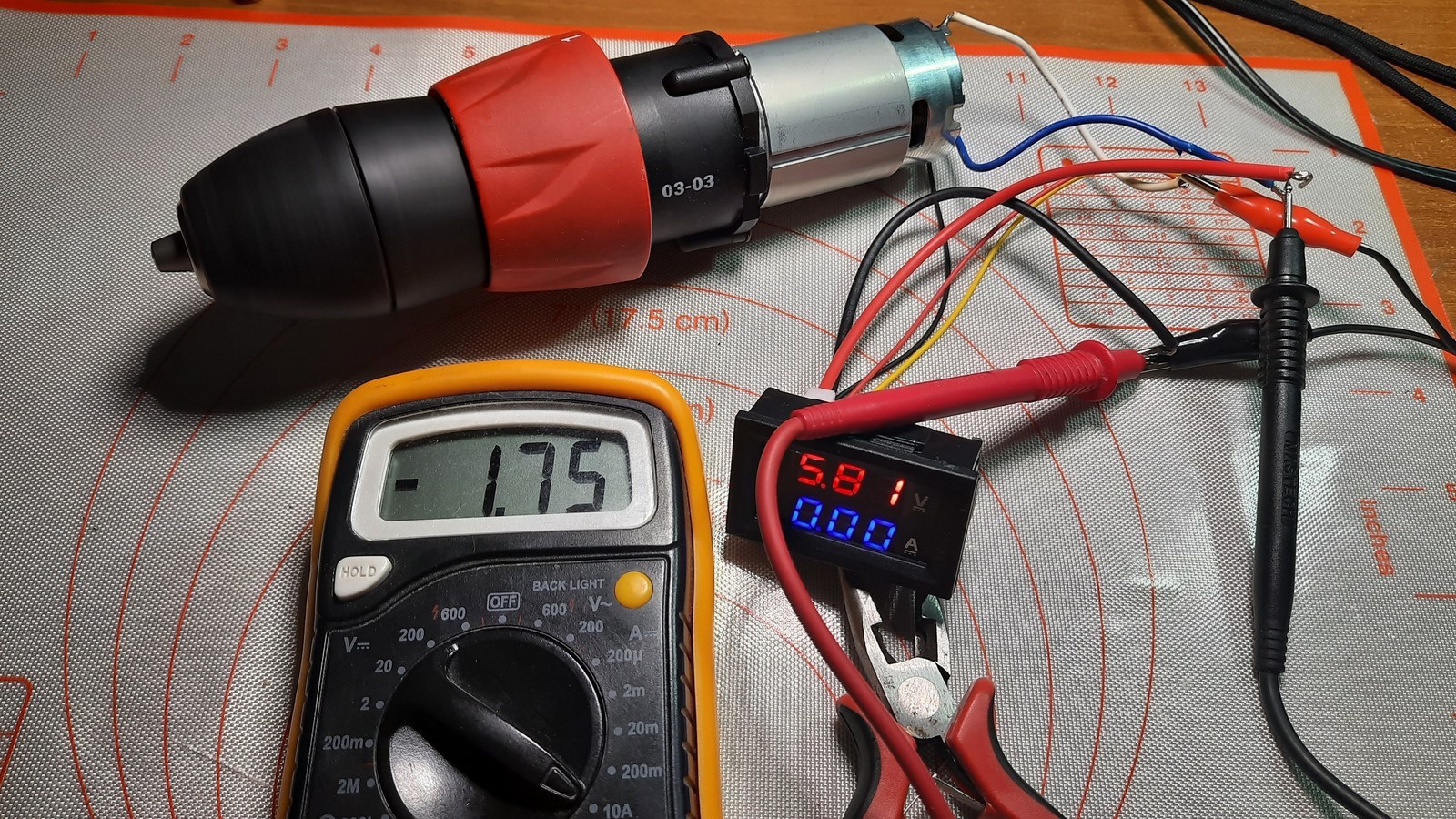

Далее берем нагрузку, я взял мотор-редуктор от шуруповерта, замеряем ампераж эталоном (мультиметром), и подстроичным резистором (возле контактов толстых проводов) выставляем значение = или приближенное к мультиметру.

Все готово.

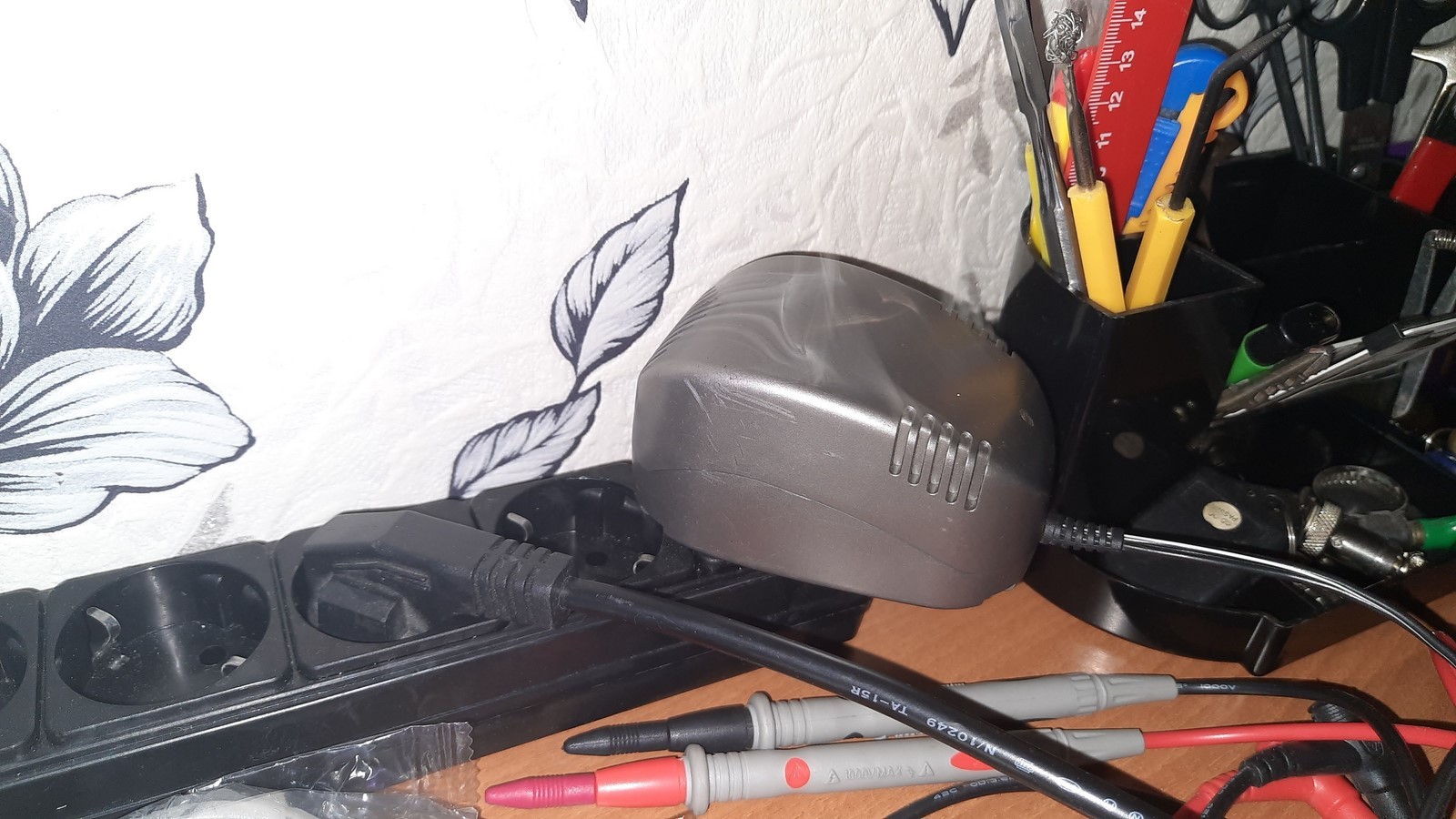

И напоследок, мой БП задымил ((

Ибо нех превышать допустимую нагрузку по току ))

БП остыл и снова в строю!

Всем хорошего настроения!
