Калибровка стола 3D принтера⁠⁠

Законтрил винты крепления стола, полностью проблема не исчезла, но масштабы уже не те.

При попытке выставить углы идеально на горячую стол всё равно ведёт, но уже не так сильно. В итоге убрал две прищепки и выставил неидеально, но достаточно для прилипания. Похоже стол ведёт при нагреве, но стекло не даёт ему прогнуться и выгибает раму.

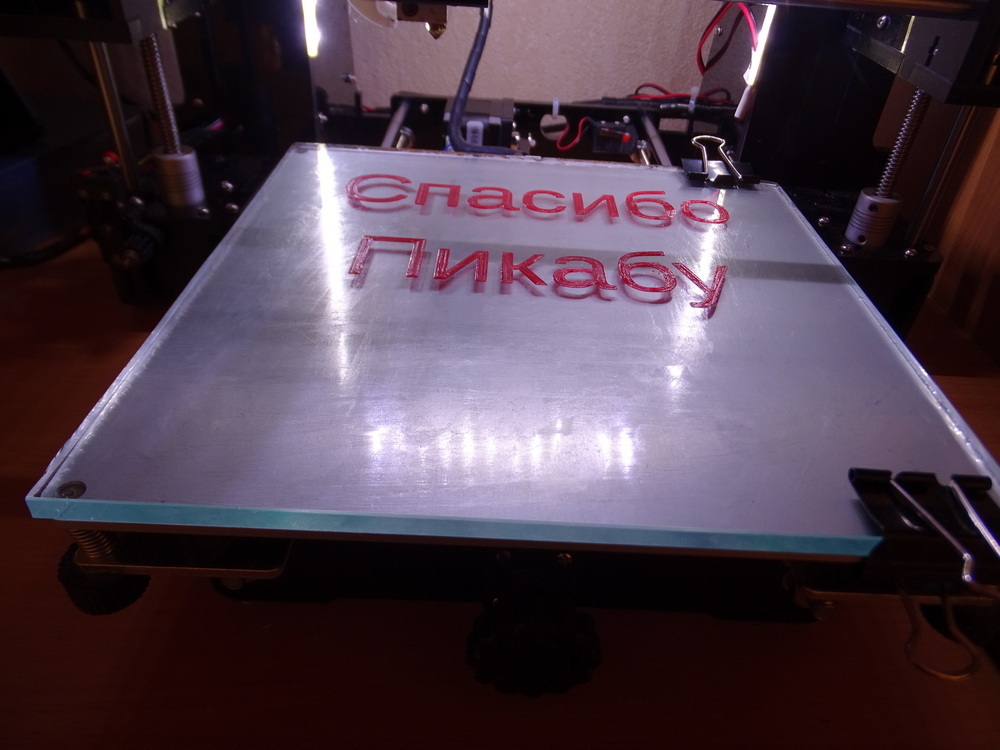

Прилипало-тест пройден. Не по центру т.к. смещал ноль чтоб хотенд не задевал прищепку при автохоме. Это уже мелочи.

Пластик PETG

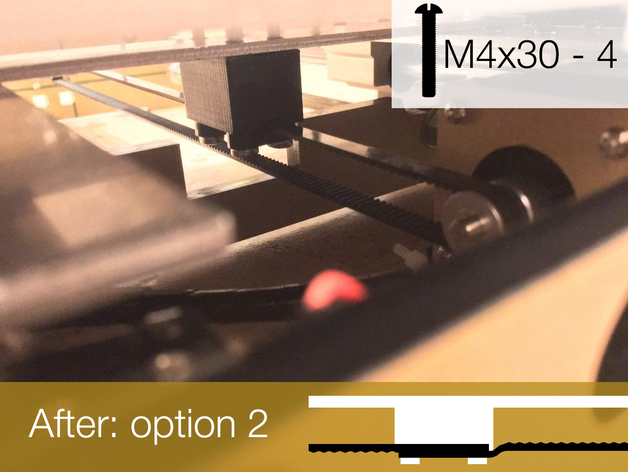

Если будете печатать натяжитель ремня Y то помните, что первый вариант для штатного крепления ремня к столу, второй если ремень натянут параллельно. Я сначала первую модель распечатал, не подошла. Вторую сразу не нашёл, пришлось рисовать.

Дык привинчивал же по углам. Хуже стало. При этом выгибаются не нижние винтовые шпильки, а верхние гладкие направляющие. Их никак по центру не зафиксировать. Их изгиб на глаз не видно, но по вторичным признакам именно они. Ну и вроде Н-пластина кривее выглядит, хотя х.з. может показалось.

А что до ремня - бобышка для параллельности ремня была первой распечатанной деталью.

Всё, что вы написали - было сделано за пару недель до того как писать сюда.(Кроме покупки нового стекла)

Из советов в комментариях - законтрил винты крепления стола, стало немного лучше, но в корне проблему не решило.

Насколько мне удалось понять при нагреве центр стола немного выпирает вверх на пару микрон, но стекло негибкое и не может деформироваться на эти пару микрон.

Поэтому не угол стекла опускается, а передний правый угол принтера поднимается. Выставляю в положении, когда угол рамы ещё не поднялся, но уже на грани.

Papertest при этом показывает, что передний правый угол стекла выше остальных. Печатаю деталь подальше от этого угла.

Если привинтить раму к столешнице - начинают изгибаться направляющие по которым ездит стол, и результат получается нестабильным.

Без стекла это выпирание центра не влияет т.к. микроскопическое.

Хорошая штука :)

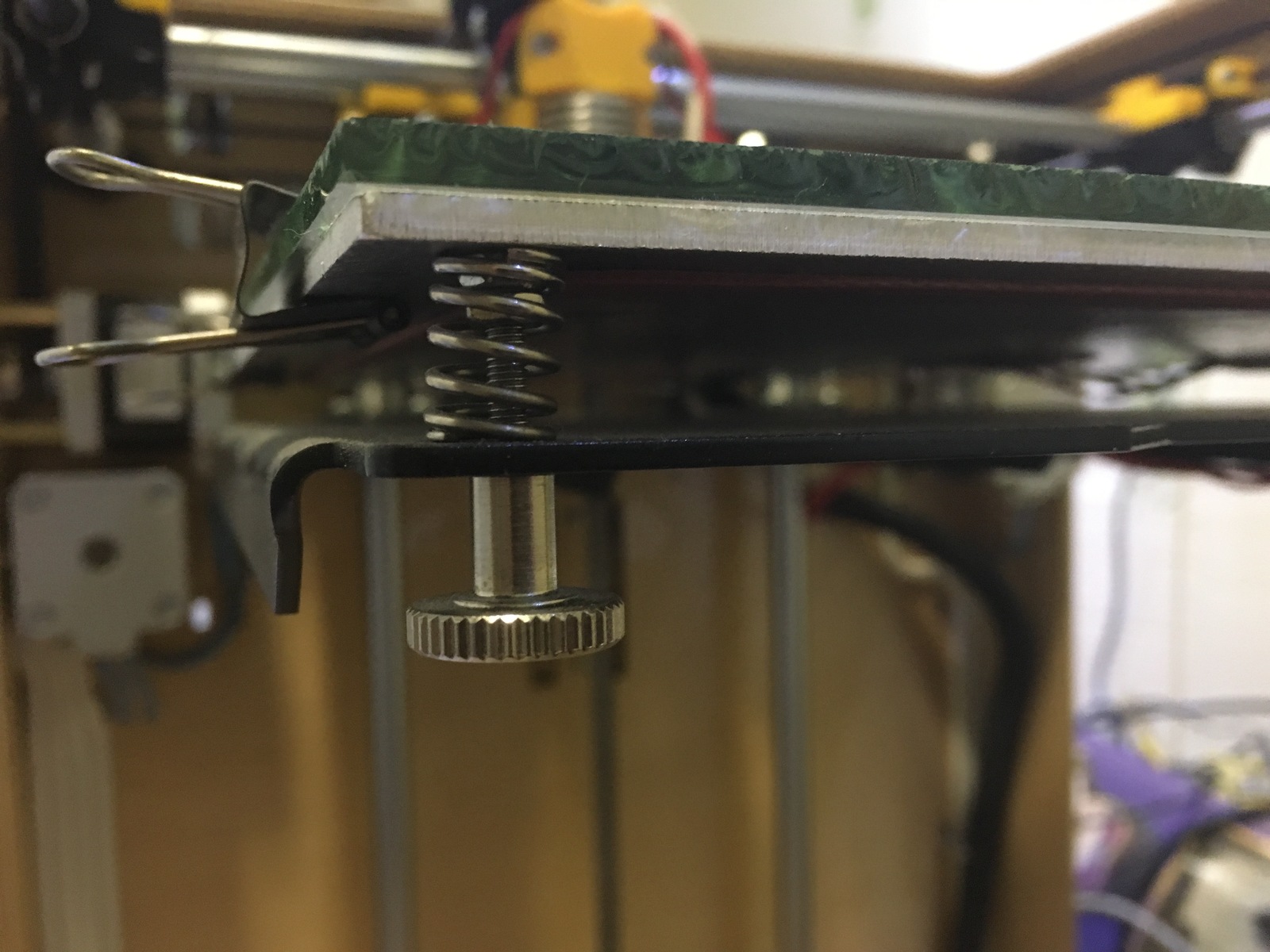

Есть у меня такие со "штуковселенной", в своё время от них принтер некисло перекосило. Сейчас с ними попробовал (как все сразу, так и только на поднимающемся углу) Проблема не исчезает, а даже скорее усугубляется.

Без креплений можно поймать "золотую середину", когда угол принтера вот-вот начнет подниматься и можно печатать.

С креплениями изгибаются направляющие, по которым стол ездит, и там уже никакая золотая середина не ловится. Уровень Z при этом очень нестабилен и вообще хрен поймаешь.

У меня Н пластина из алюминия с четырьмя линейными подшипниками.

Вчера поймал момент, когда кручу винт, чтобы опустить ближний правый угол стекла и вижу как поднимается угол принтера, отрываясь от столешницы, а стекло стоит на месте.

Вчера удалось таки понять где не так. Один из углов стола постоянно выше остальных. Затягиваю винт на этом углу и вижу как поднимается угол принтера над столешницей.

Там не угол  стекла опускается, а угол принтера поднимается. Потому, что это стекло Чак Нориса или железяки в принтере сделаны из сплава соплей с картоном. Если не доводить до момента отрыва и настроить среднюю высоту, то печатать можно.

П.С. Направляйки проверил, ровные.Ремень в норме.

Ну и раму видимо хорошо повело в результате сегодняшнего эксперимента. Какие-то болты расслабились т.к. гремит как старый запорожец, но продолжает печатать. Сейчас допечатает, вытащу из шкафа и протяну все винты.

Гремят кстати вертикальные направляющие, хотя до эспериментов со стеклом они были жестко закреплены.

Алюминий.

Эту H пластину заметно перекосоёбливало при попытке выставить углы идеально,

Стекло хрен согнёшь, а алюминий относительно гибкий. Прицепил таки все четыре прищепки, а то стекло постепенно съезжало. Пока полёт нормальный.

Несмотря на небольшую Z неточность по углам  - адгезия зверская. Поехавшую деталь еле отковырял.

Сейчас пользуюсь

OpenSCAD. Если в голове лишь примерная форма и придётся вносить много изменений. Сначала показалось, что неюзабельно, но при ближайшем рассмотрении оказалось, что там можно всё.

FreeCAD Если точно знаю как будет выглядеть деталь. (Прога хорошая, но сырая, если проектировать деталь не в той последовательности может глючить)

Умею в Blender, в нём хорошо всяких слоников с котятами рисовать, но освоил я его когда делал свою "супер увлекательную игру". Для точных механических деталей - не самый лучший выбор.

Слайсер Cura

Законтрил винты.

Сейчас углы не на идеально одинаковом уровне, но работает. И пришлось оставить только две прищепки.

Да именно так.

На самом деле скорее всего при нагреве стол некритично искривляется, а т.к. он прицеплен к стеклу, то гнуться ему некуда и он гнул раму.

Законтрил винты крепления стола добавив жесткости и убрал две прищепки. Углы сейчас выставлены неидеально, но в пределах допустимого.

Печатает.

Тоже вначале были сомнения, но они развеялись при первой печати.

Согласен, но в Anet a6 совсем дичь по оси Y. В крайних положениях ремень натянут как струна, а в середине люфтит. Его нужно на 2см опускать. тогда норм.

Чем равномернее натяжение ремня тем стабильнее результат. После каждой модификации вроде ничего не поменялось, но после нескольких таких апгрейдов сравниваешь со старой деталью и видно, что лучше стал печатать.

19мм.

При штатном креплении тоже неплохо печатает. Мой совет соберите по инструкции, а потом уже печатайте запчасти для апгрейда.

Когда ремень непараллельно площадке - в крайних положениях стола натяжение ремня получается сильней чем в середине.

Печатать можно, но пусть лучше будет параллельно.

После прикручивания нижнего основания портал стал какой-то хлипкий.

А не подлезть т.к. винты которые скрепляют части портала между собой находятся сбоков и сзади и спереди и даже сверху. А у меня доступ только с одной стороны, ну ещё немного сбоку, где катушка с филаментом стоит. Высота принтера 39.5 см высота полки шкафа 40см.

Охлаждение в норме.

Да и изматерился весь пока прикручивал дальние крепления, а если понадобится какую доработку сделать? опять всё откручивать

Там куском текстолита не обойтись. Только кажется, что чуть чуть нехватает, а там сильно нехватает.

Нет не перетягиваю. Концевик Z у меня регулируемый поэтому могу выставить любое натяжение пружин. Делаю чтобы стол не вело в стороны, но и не до складывания пружин. Золотая середина.

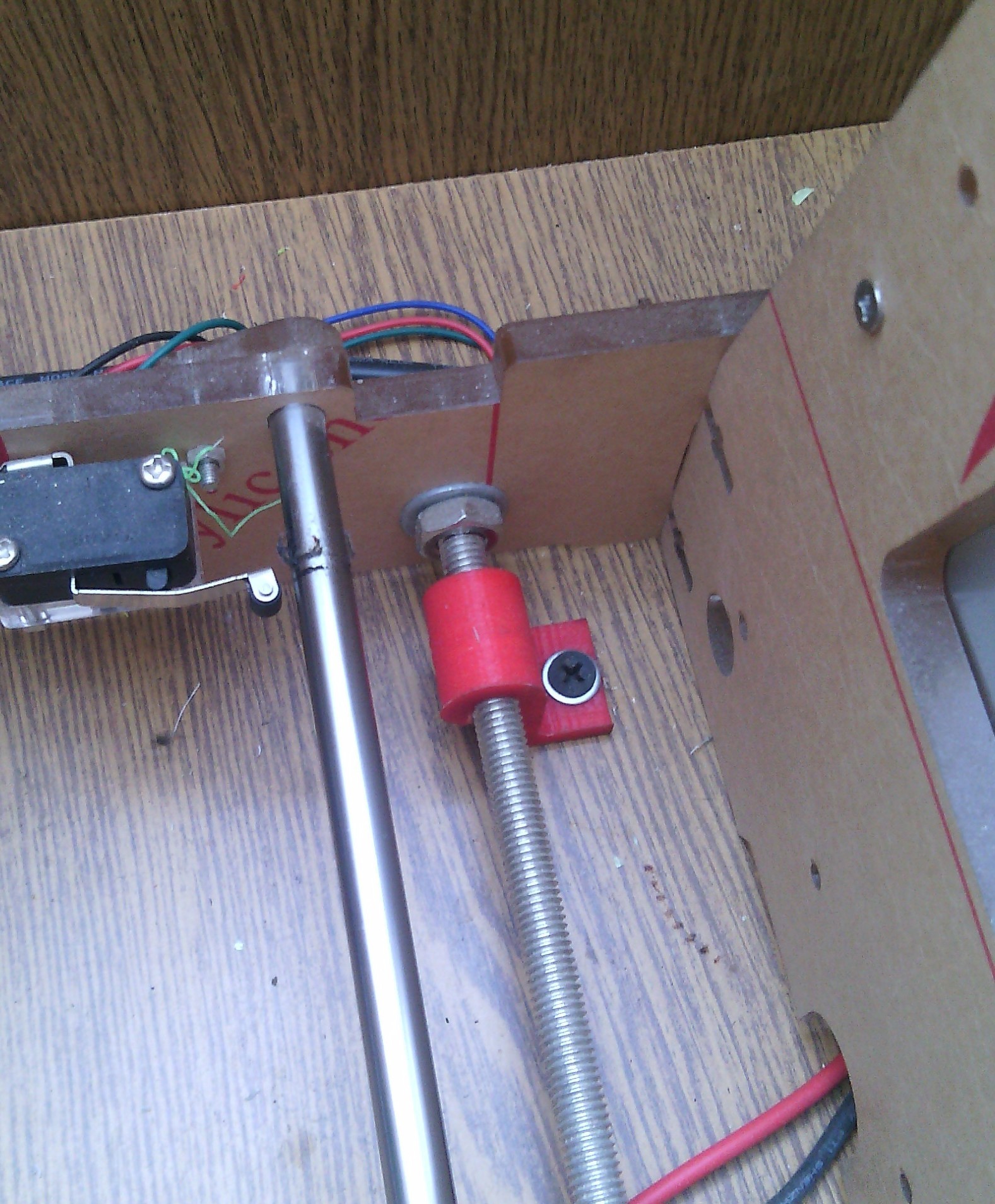

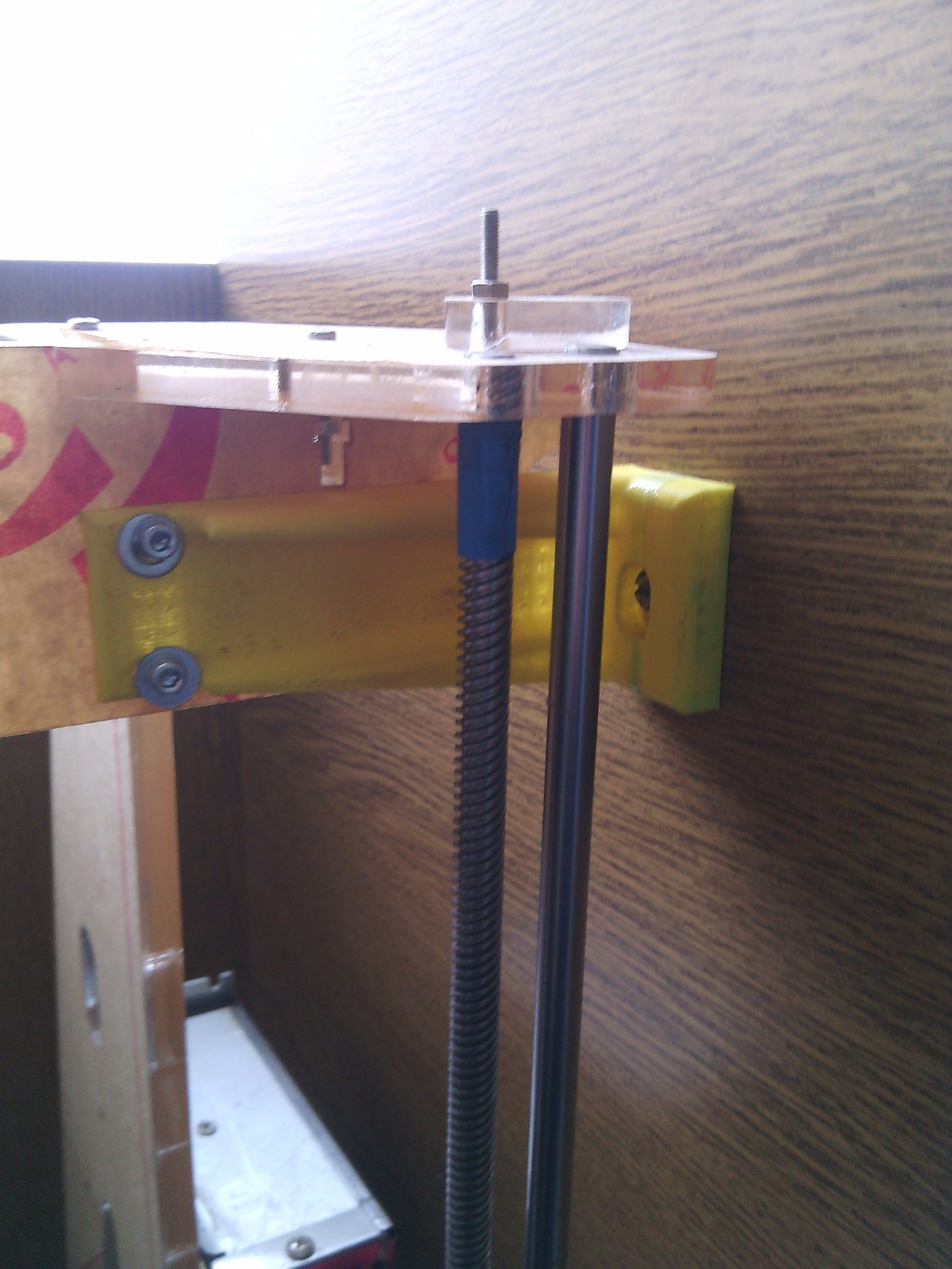

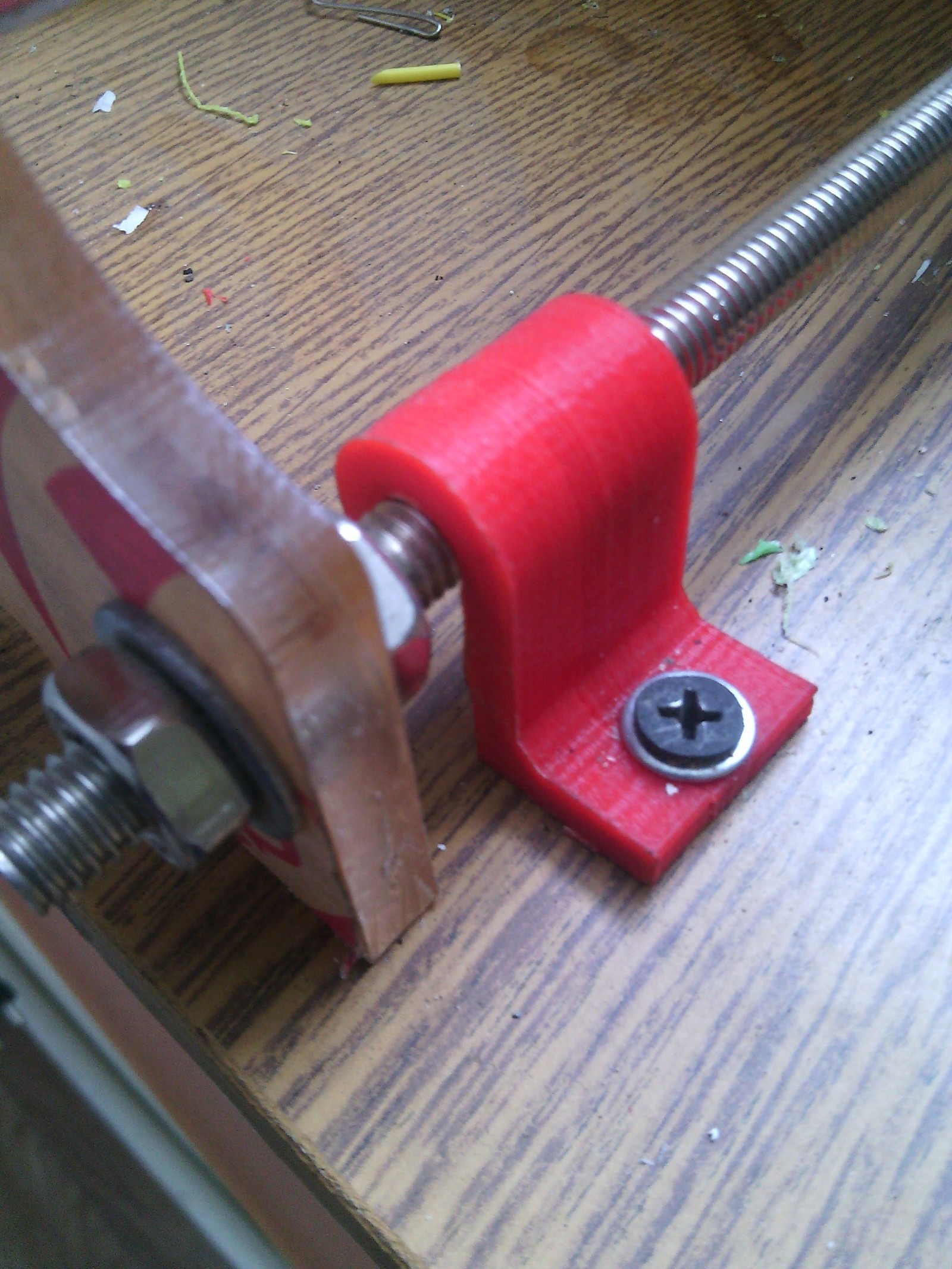

Я пробовал прикручивать раму к поверхности, появились люфты в верхней части. А так как принтер живет в шкафу - то сбоку или сзади не подлезть чтобы портал протянуть. Решил отказаться от этой идеи т.к. прикручивание рамы к шкафу в условиях ограниченного пространства - тот ещё гемор.

Шкаф если что встроенный без люфтов и перекосов. Надёжный как скала.

Я уже понял, завтра попробую. Раньше нигде не встречал упоминания об этом.

Спасибо.

Спасибо за инфу, завтра поэкспериментирую.

при стоковом креплении ремня к столу даст хоть что-нибудь распечатать?

Вполне сносно печатал. Движок мощный сдюжит. Но лучше переделать крепление, чтобы верхняя и нижняя плоскости ремня были параллельны и поставить натяжитель ремня. Нужные модели есть на штуковселенной http://thingiverse.com/. Это была моя первая модификация.

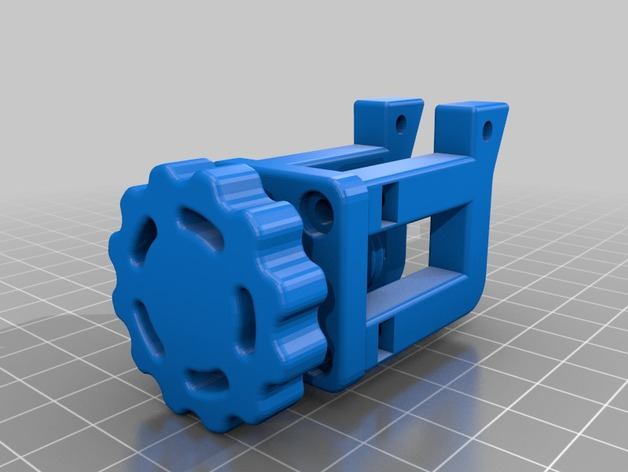

Ещё рекомендую поставить натяжитель ремня оси X

Каретки я прикручивал так: Сначала не сильно затянул по диагонали, проверил, что каретка летает, потом затянул сильно по диагонали, проверил, что летает и только потом ставил ремень. Но даже если затягивать их в любом порядке ничего не перекашивает.

Горизонталь X я в первую очередь настроил иначе и без стекла бы замучился калибровать.

Так проблема не с самим анетом. стекло это уже изменение конструкции. Там есть подобные вопросы, а в ответах только "И мне сообщите если найдёте решение" или "У меня всё нормально"

Поворачивал стекло на 90 градусов. Ничего не изменилось.

Был период печатал каждый день в течении 1-1.5 недели, даже пейпер тест перестал делать ничего не сбивалось, потом пару дней простоя - не липнет, слегка подкалибровал бумагой и погнал печатать.

Я горизонтальность X выставил в первую очередь.

А вот про контрить болты раньше не попадалась инфа. Поспробую, хотя и не очень понятно как оно должно изменить ситуацию.

Вроде никуда не ездит. Без стекла же печатает.

Нет.

Может я неудачно объяснил. Концевик у меня регулируемый, просто со стеклом в разных углах разная высота стола получается.

Разница в высоте небольшая. Два угла затянул, два расслабил, проверяешь по кругу - повторяешь пока резьбы не кончатся.
