IPhone 13 попадос:)⁠⁠

Всем привет, на ремонт принесли iPhone 13 с проблемой нет сети, нет wi-fi, классика, недостойная тут поста.

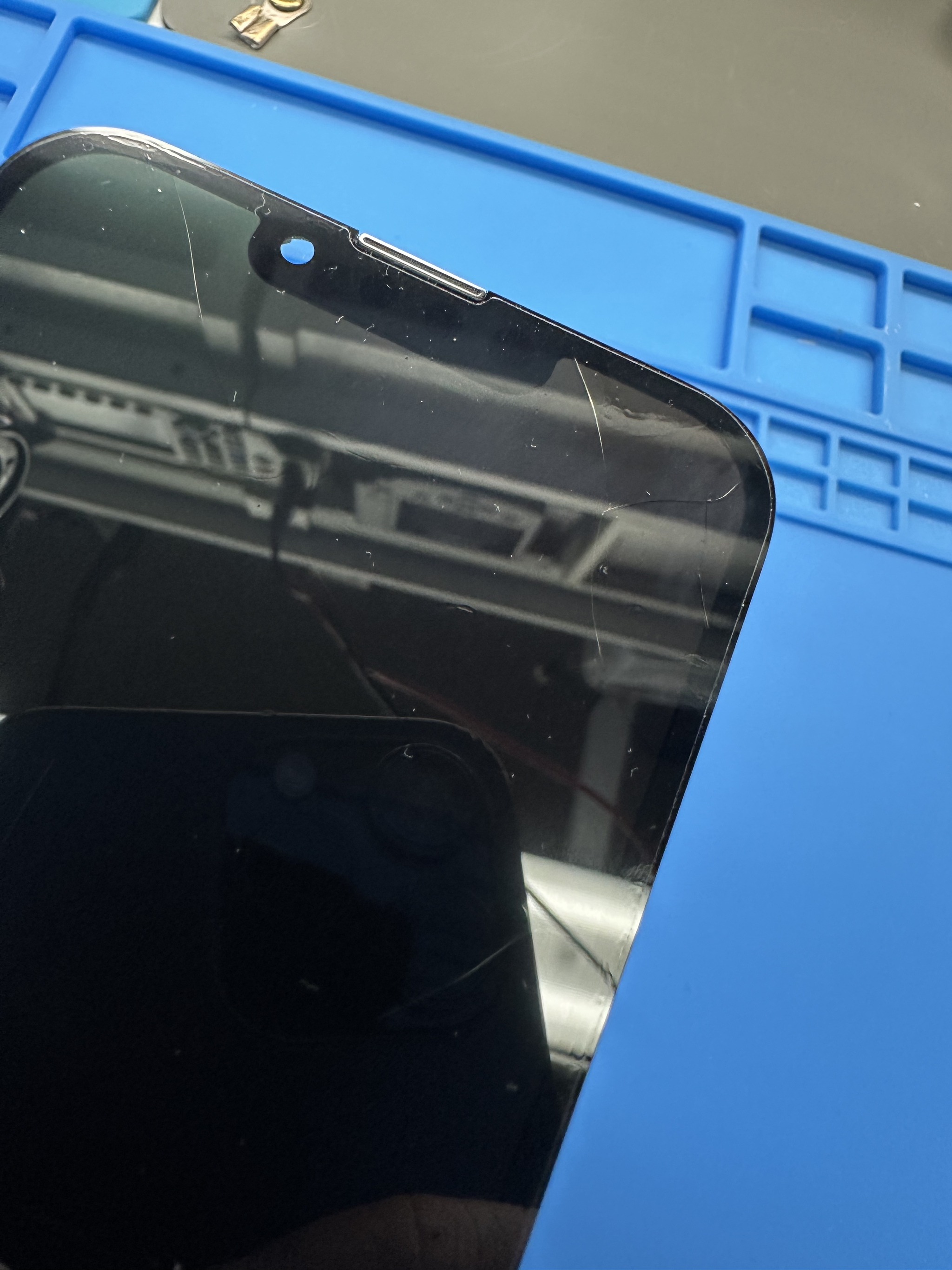

Если бы не приключения:) началось все уже с момента разборки, дисп оказался хард олед, соответственно был полностью уничтожен, ибо хрупкая жесткая матрица, минус 3к с моего кармана.

А вот и причина отсутствия вафли и сети, легкий ее вариант:

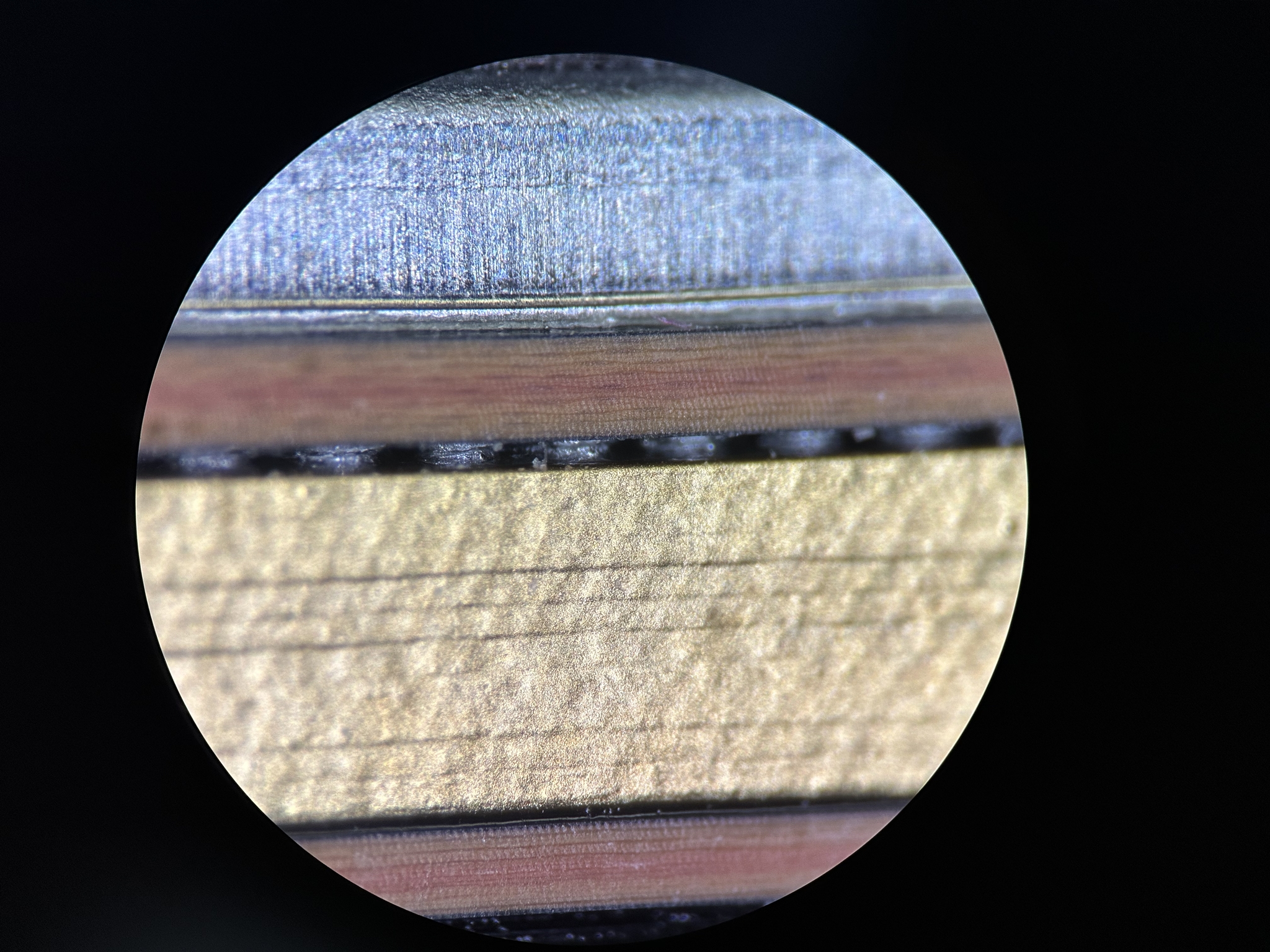

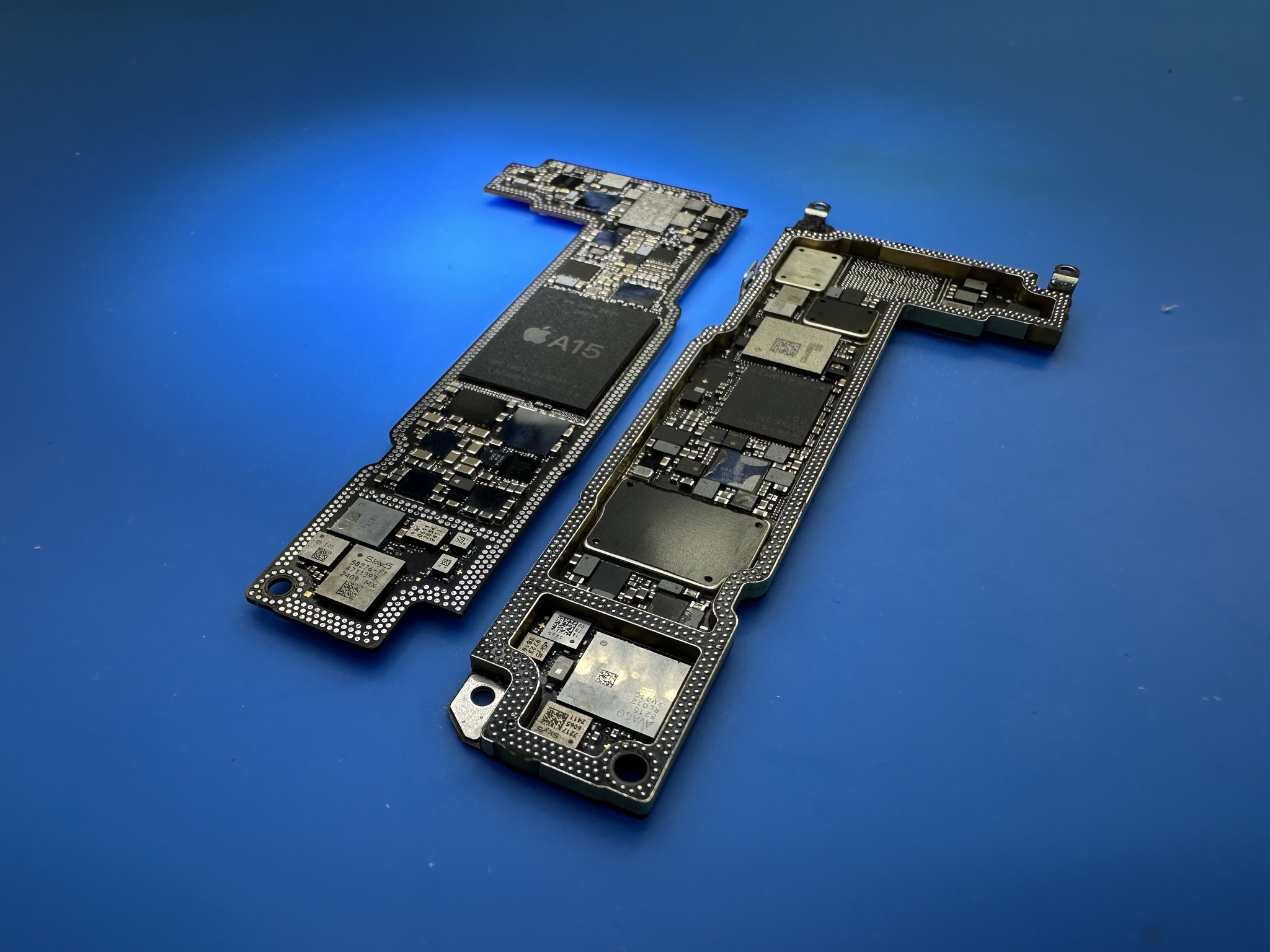

Трещины в припое соединяющий две половинки плат, дальше все стандартно, распайка, спайка и проверка:

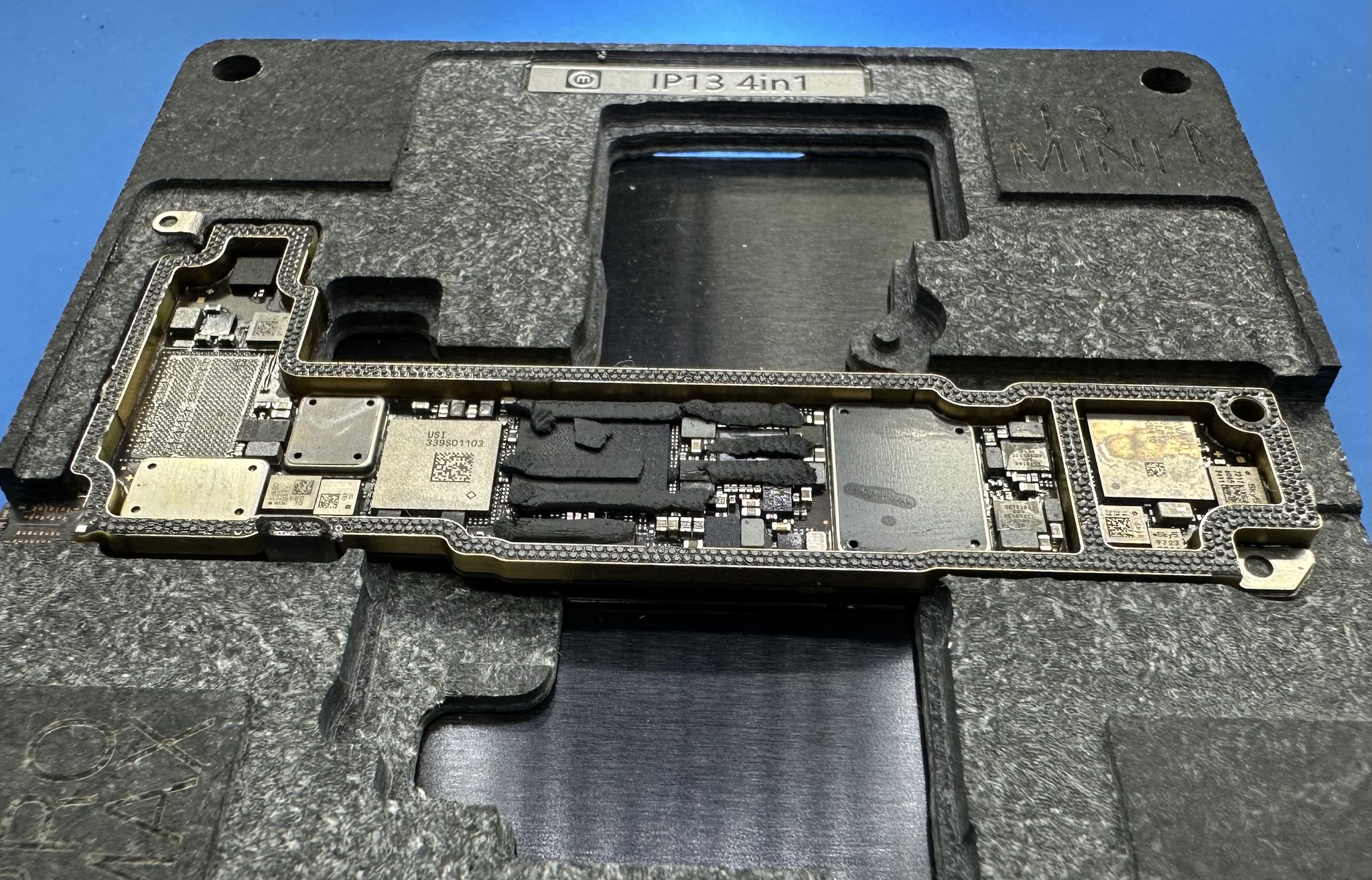

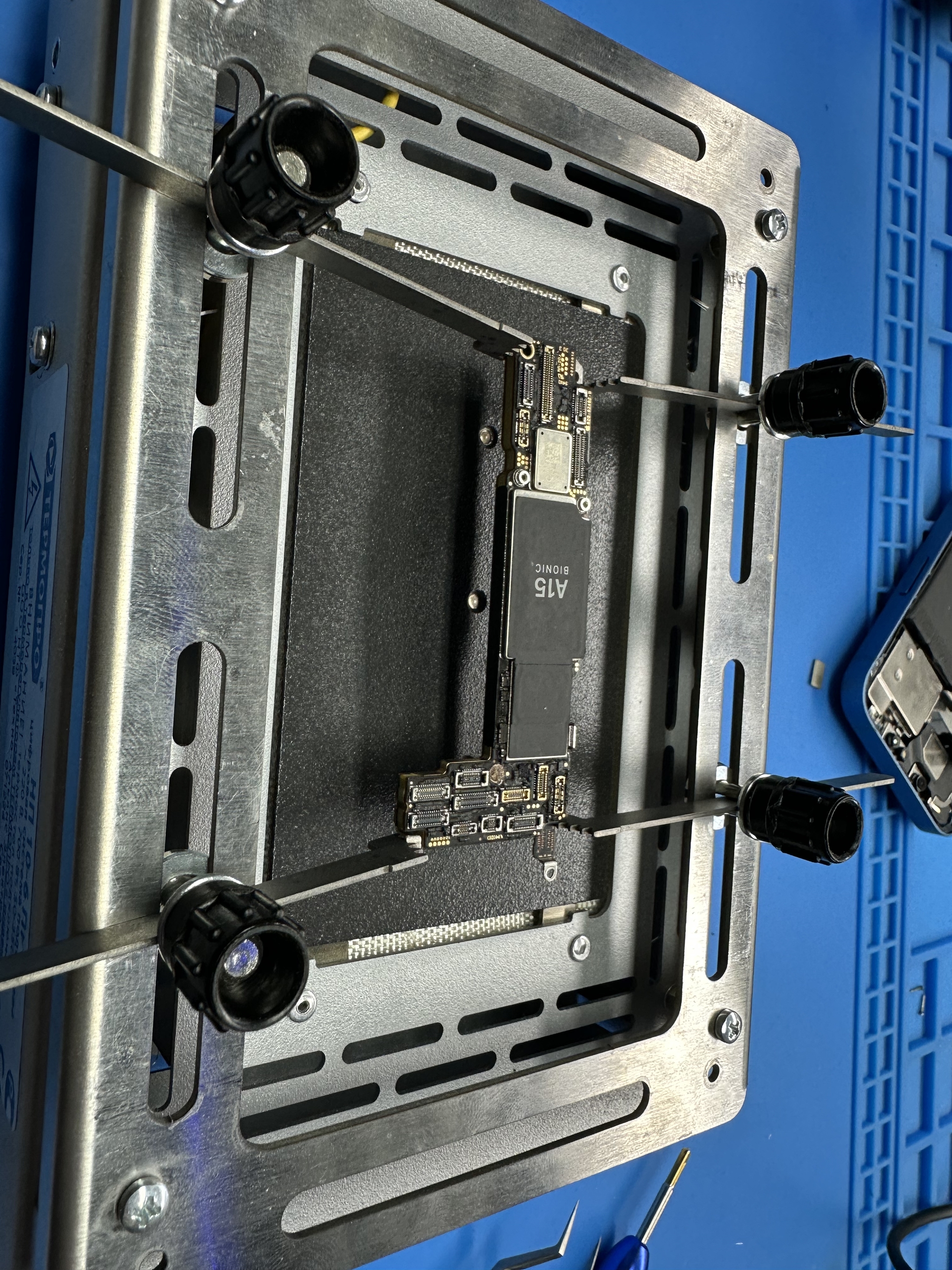

Так и не обзавелся спец подогревом для огрызков, но оно и не нада

Ну и сеть и вафля есть

А вот камеры не работают… попадос, опять всё разбирать, но до разборки я потыкался осликом, кратковременно при запуске все питания камер дергаются, знач в теории кп камер живой, но камеры не видятся ни одна, серийники отсутствуют, а раз нету серийников абсолютно всех камер(ни фронталки, ни основной, ни ик), то дело вероятно в кп камер, потрошим плату взад(

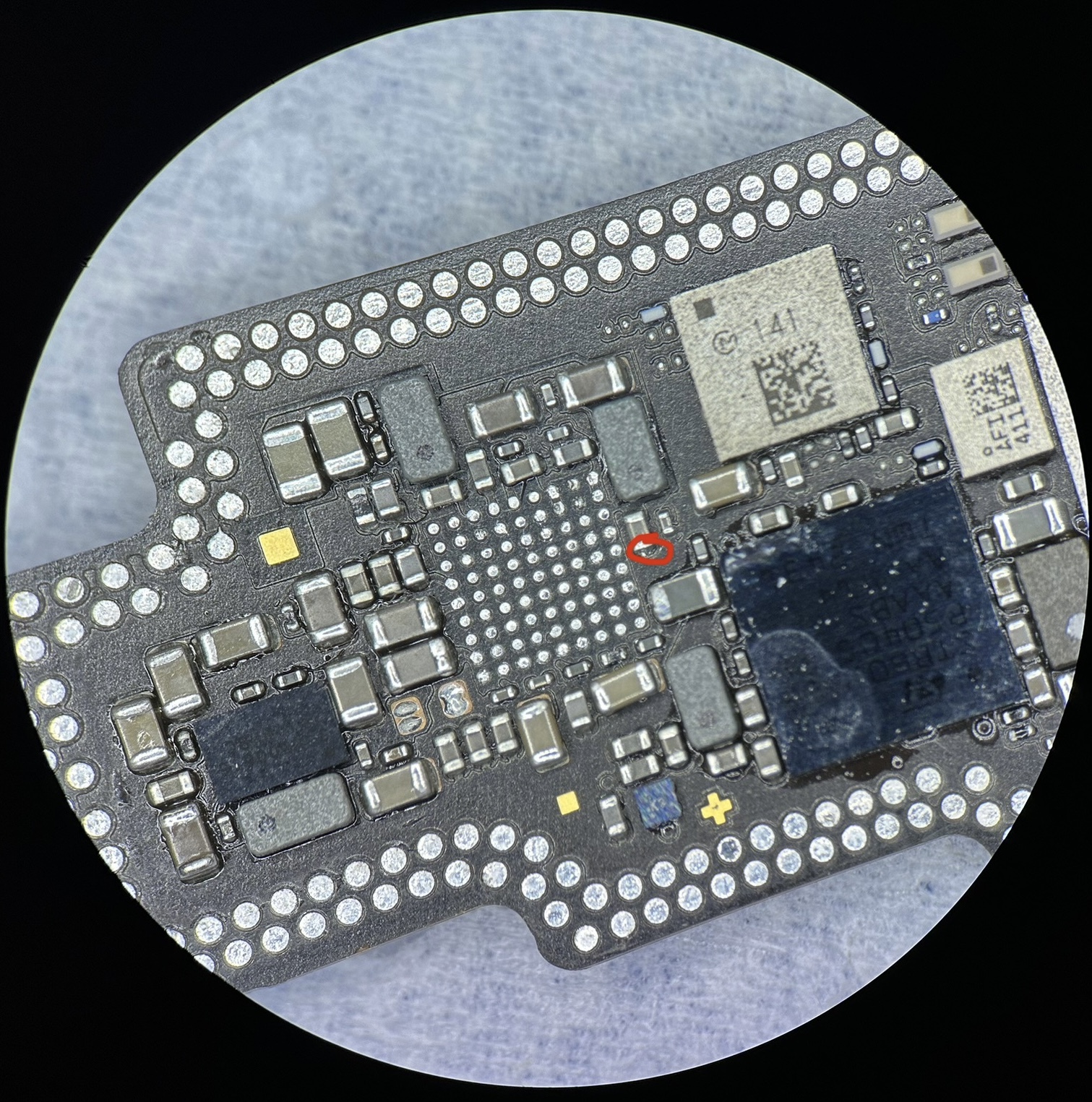

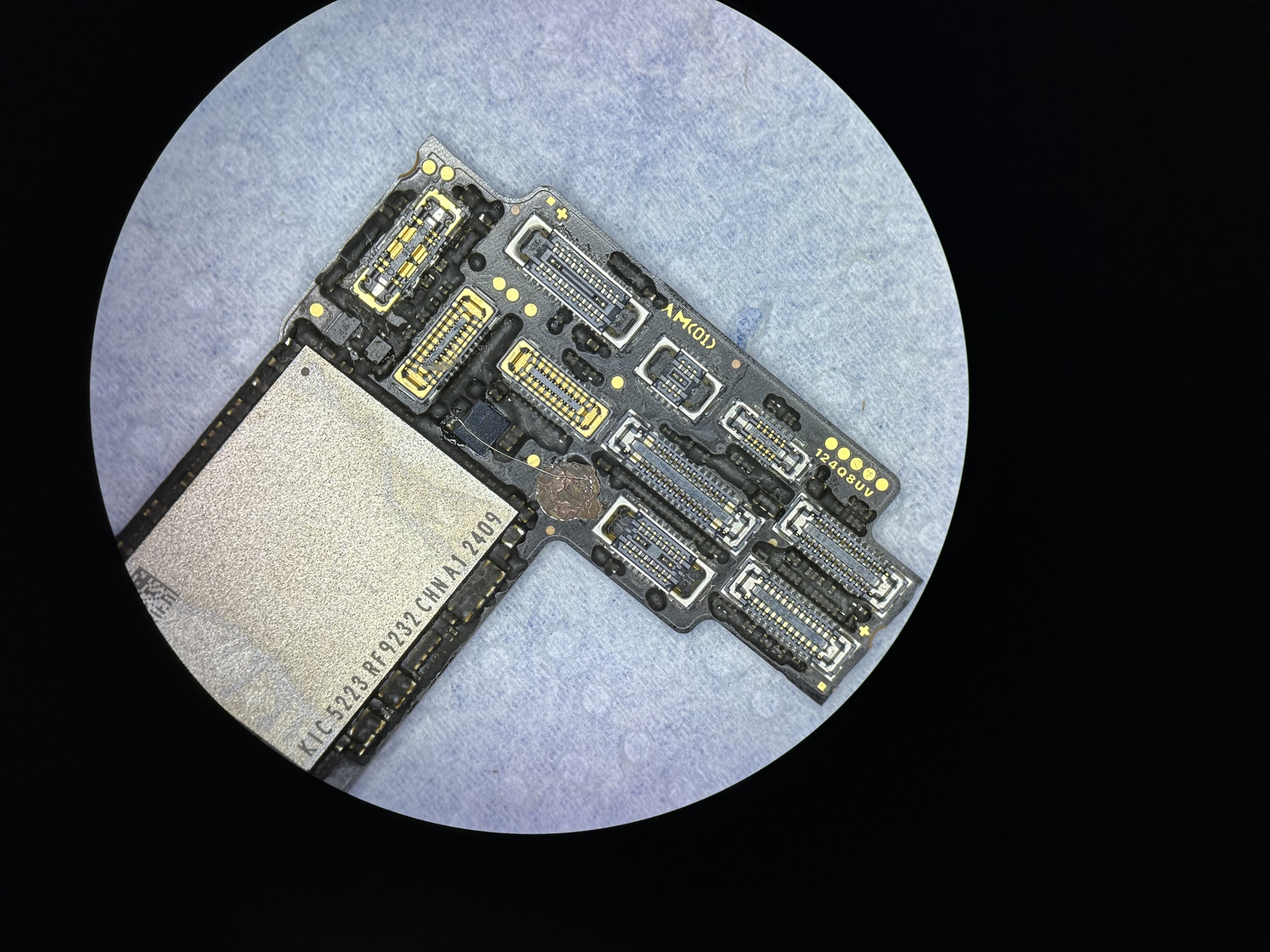

Снял кп камер и обнаружил отсутствие питания 1.8_io, на пятачке нету даже сопротивления, как и на конденсаторе вот тут

А дальше сразу вспоминаю про выдранную гильзу и тут все встает на свои места, распаиваю проволочку, цепляю на нее щуп и бегу ковырять пробоину в плате:)

И вот тут есть контакт!

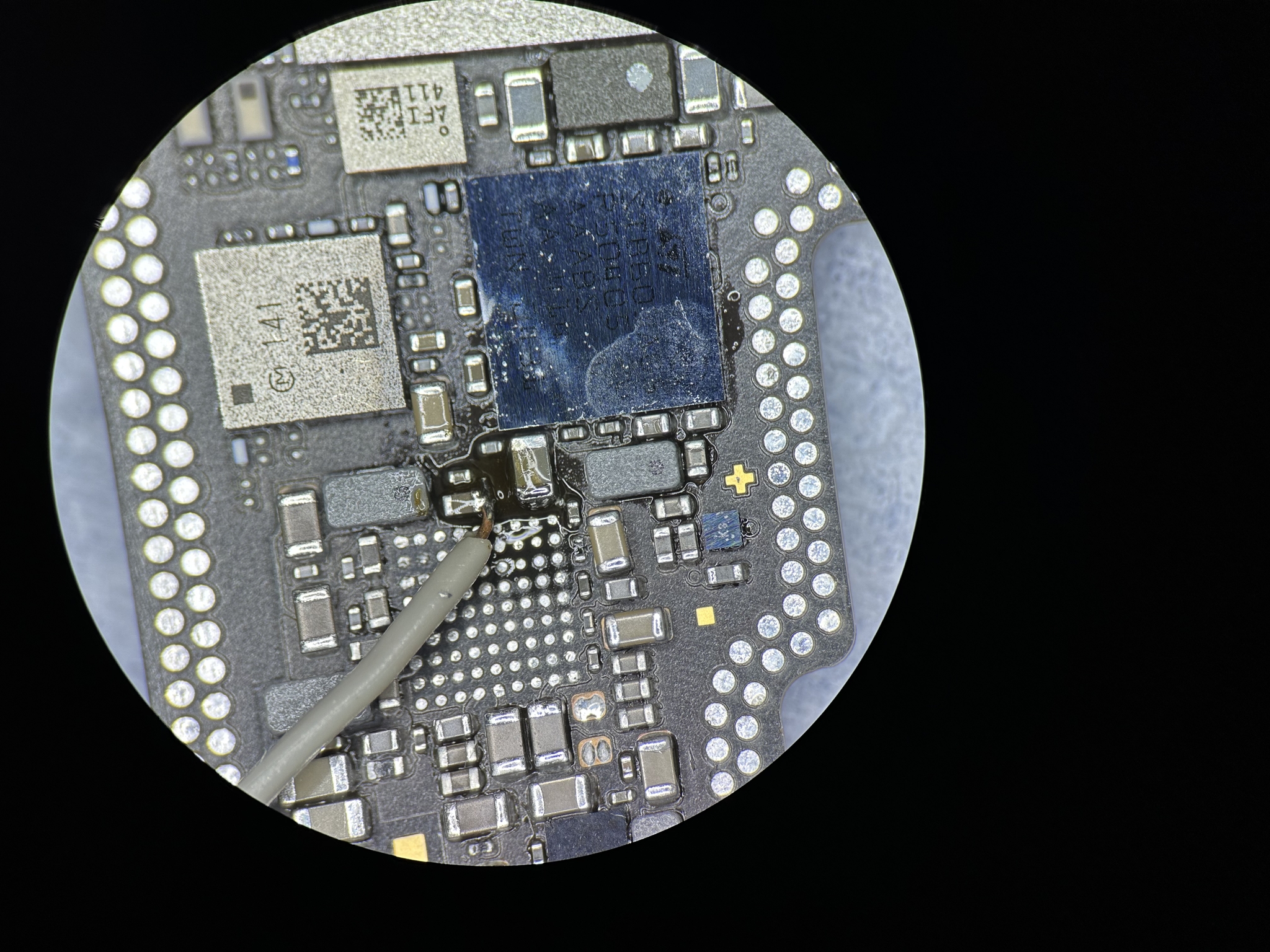

А дальше кидаю тупо проволочку до ближайшего места, где есть 1.8_io, а это на питание arb, ковыряться в гильзе и искать ответную дорогу я не стал, проще и быстрее вариант с арб:

Потом конечно же усе залил маской и скидал назад платки:

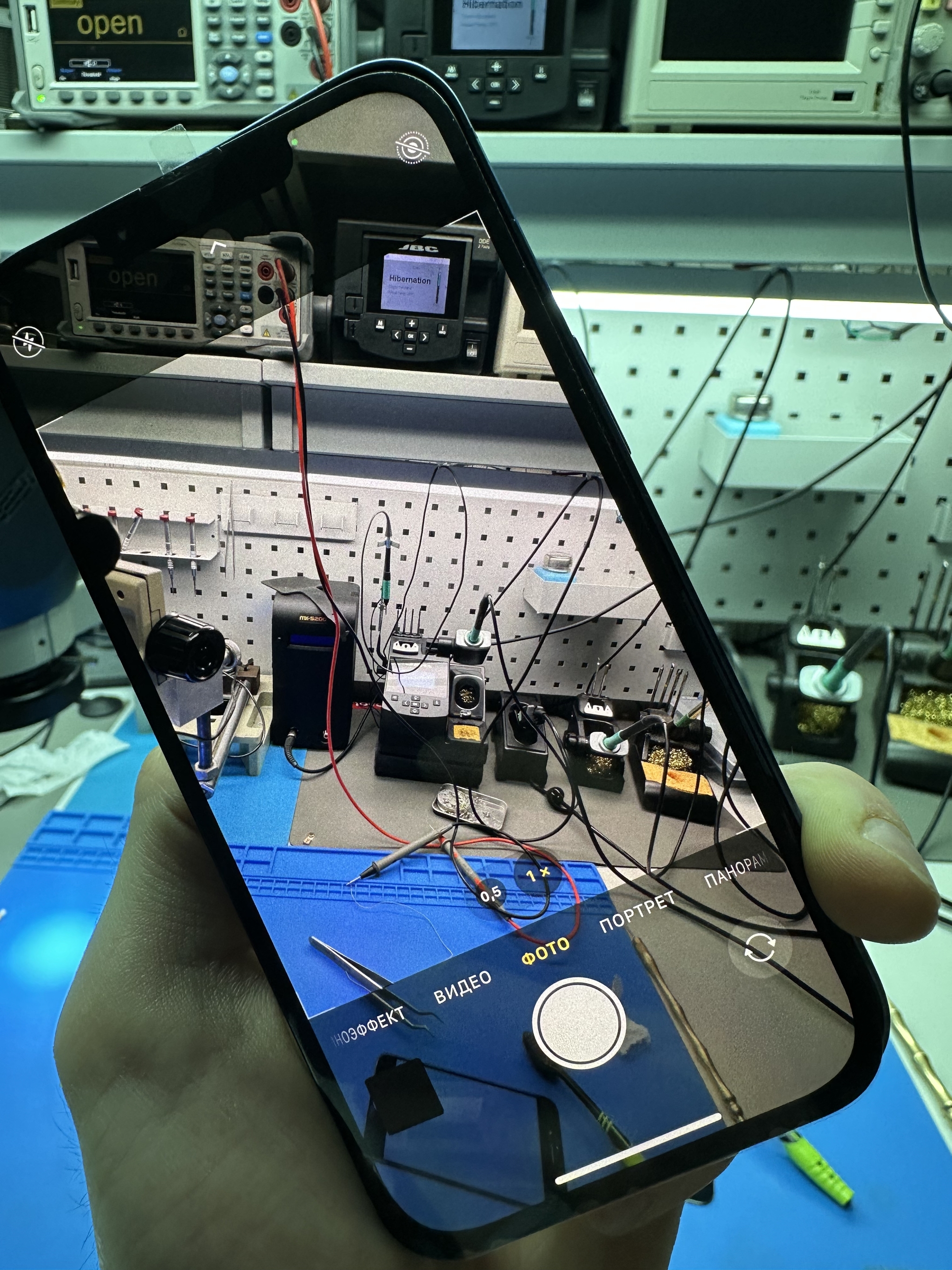

Ну и наканец та, камеры завелись

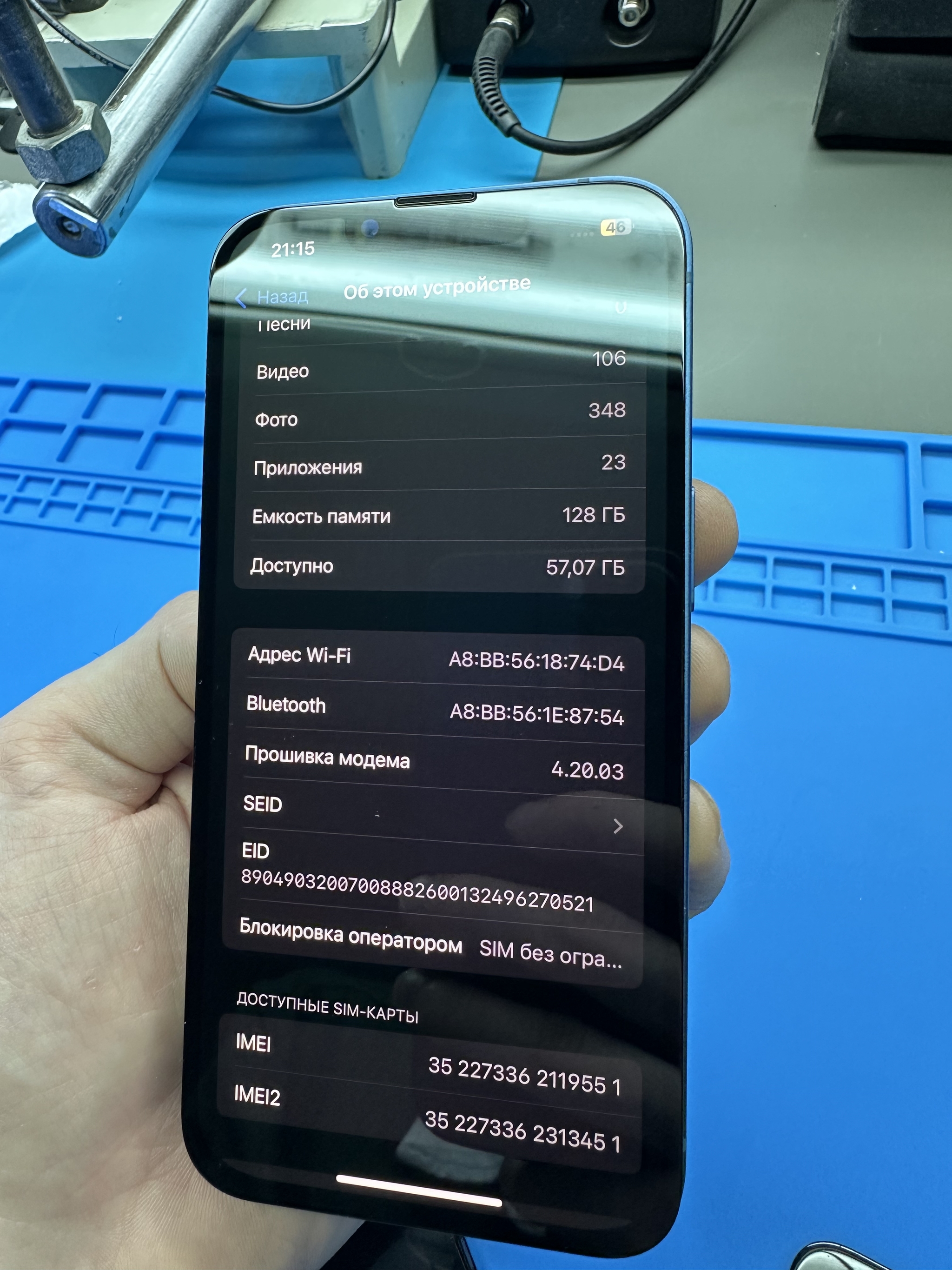

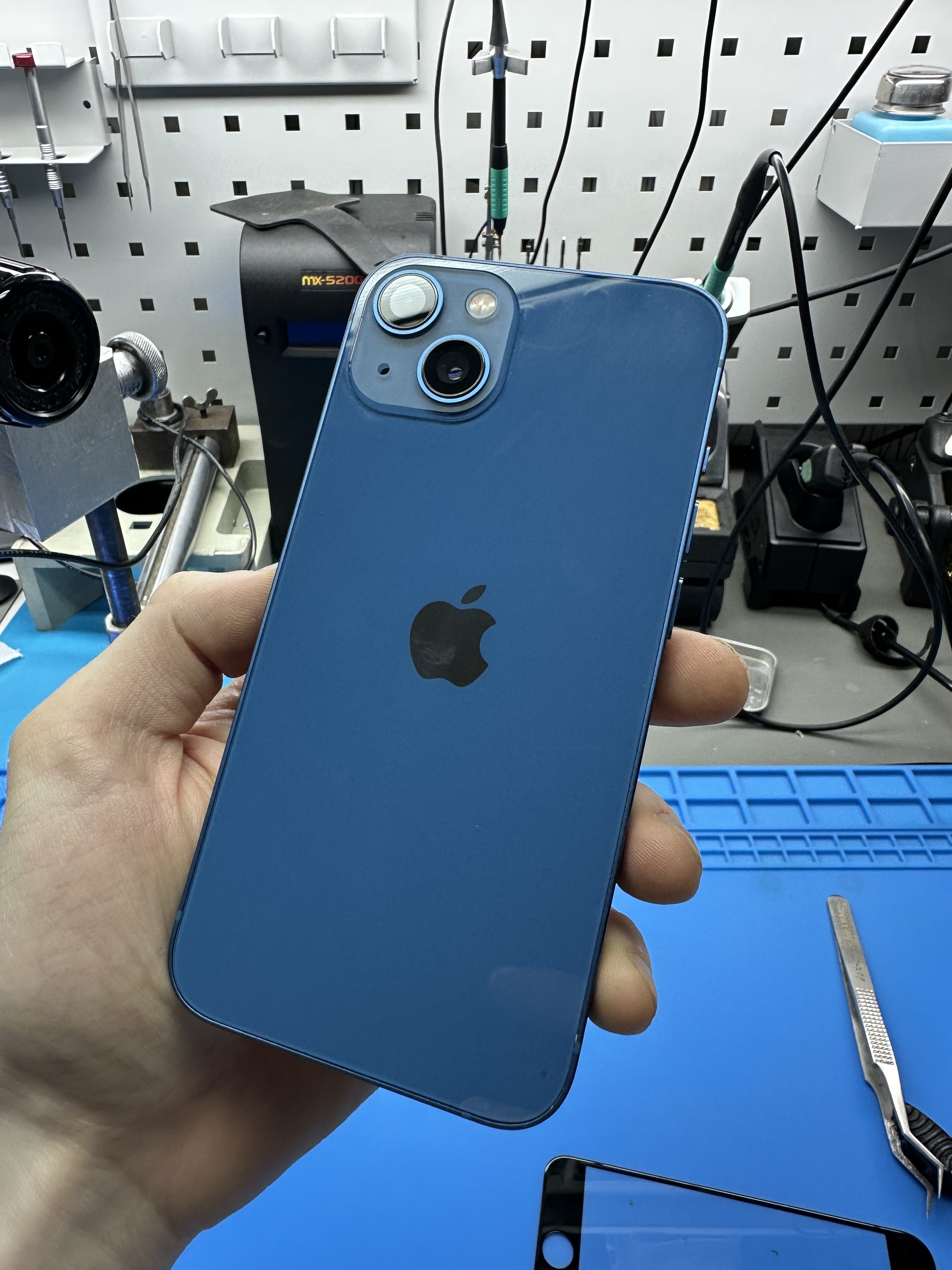

Сеть и вафля живы, огрызок спасен от свапа, я не ушел в минус😁
Пока.
