Audi A3 Ремонт блока BCM
Ребят, всем привет! Приехал довольно интересный случай. Audi A3 2015 года. Проблема: постоянно откинута шторка дальнего света на правой фаре. Электрики, которые смотрели этот авто до меня решили скинуть пин с разъема фары, который отвечает за дальний свет. Скажу заранее. Я не делал много фоток рабочего процесса. Сделал фотки корня проблемы и его решения.
И так, при включении дальнего на этом пине должен появляться ПЛЮС, а при отключении ничего быть не должно. Начал конечно же с прозвонки этого провода до блока BCM, он же блок комфорта, который отвечает за электрику кузова. Провод целый, на плюс не замкнут.
Дальше было принято решение поиграться с кодировками блока. Объясню. У этих блоков на каждый пин можно задать свой параметр и логику работы. То есть, можно закодировать так, чтоб НАПРИМЕР при включении противотуманок включался ближний свет. На драйве нашел расшифровку от Октавии А7.
В Октавии за свет отвечают каналы 8 FL LB39 - левый дальний, и 9 FL RB2 правый дальний. В этой Ауди за левый дальний отвечал 10 SHUTTER LB23 и за правый дальний SHUTTER RB22. Подключаем Васю, заходим в 09 блок - блок бортовой сети, вводим код доступа 31348, далее заходим в адаптации. В данный момент меня интересовала кодировка левой фары. А именно параметр Lichfunktion B 10.
Извините за фото. Делал в солнечную погоду. Там стоит значение Lichthupe generell. Я отключил этот параметр для проверки и дальний свет пропал С ЛЕВОЙ ФАРЫ. Теперь меня интересовала правая фара. Я зашел в этот же параметр и отключил этот параметр по правой фаре. Естественно чуда не произошло и фара продолжала гореть. Что мы делаем дальше? Правильно, скидываем блок BCM. Находится слева в ногах водителя.

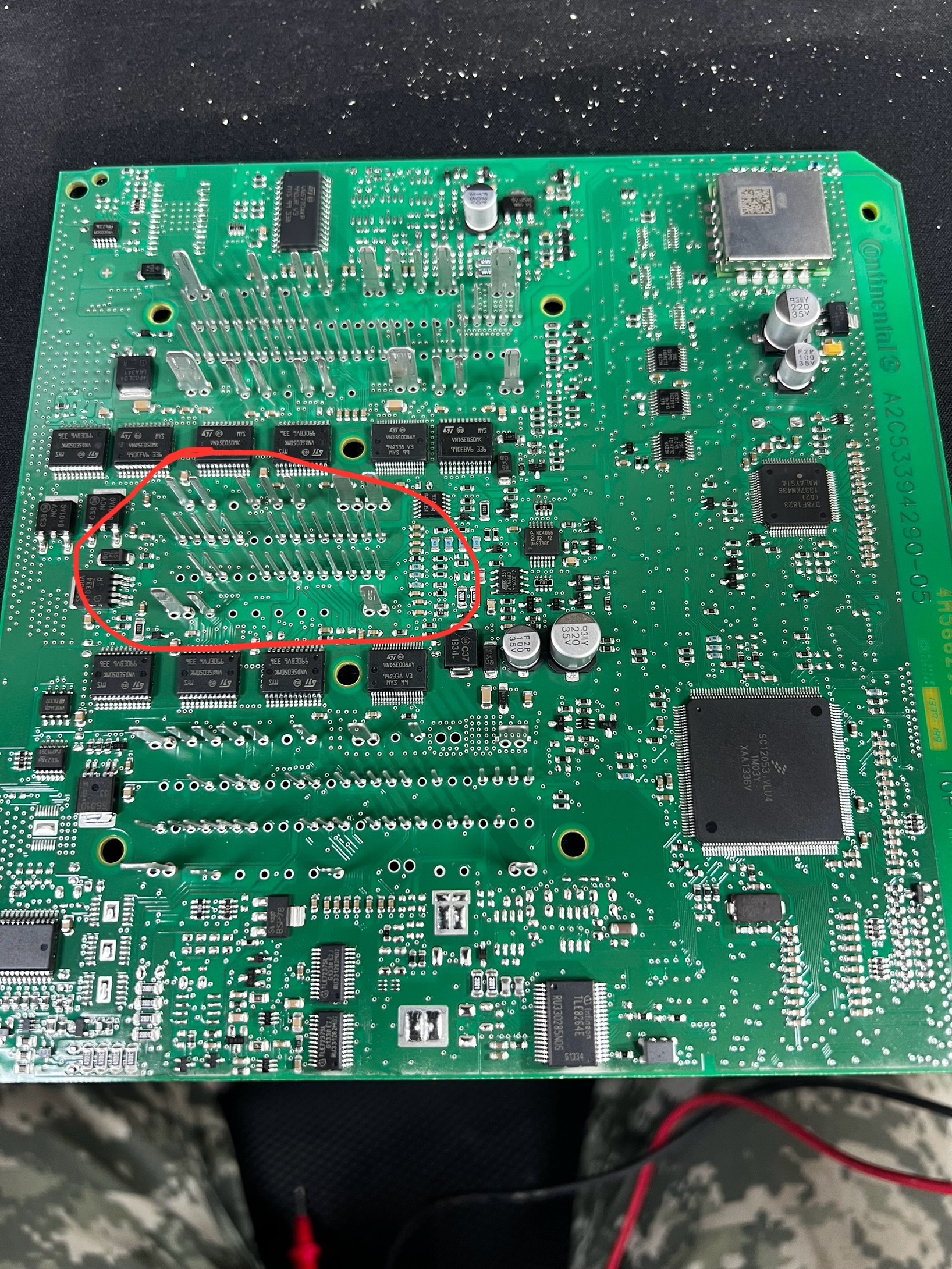

Вскрываю блок и вижу следующее.
Беглым взглядом все целое. Нас интересовал 50 пин разъема по середине.
С помощью мультимера и матов я понял, что этот пин замкнут на плюс. Вопрос, где? К счастью владелец авто купил такой же блок за 5000 деревянных от Октавии а7. Вскрываю его. Этот пин приводит меня на драйвер.
Конкретно на этот. Перепаиваю этот драйвер с блока от Октавии и иду ставить. Результат не заставил себя долго ждать. Все заработало. Клиент доволен, тачка на ходу. На этом ремонт был завершен. Сборка была не сложной.
P.S. когда вскрывал блок, случайно снес резистор, который показывает открытую заднюю левую дверь. Понял не сразу. Потом искал 2 часа. На панели при закрытой двери светилась, что она открыта.
P.S.S. Многие говорили, что надо менять блок. А чтобы его поменять, нужен онлайн доступ ODIS. Одис - это официальная инженерная программа по вагам. В России к сожалению онлайн доступа сейчас нет и никто из-за рубежа не хочет связываться с VIN кодами российских авто. К тому же пришлось бы заново прописывать ключи и иммо, что доставило бы хлопот.
Во всем мне помогал мой хороший друг - Леха.
Спасибо за прочтение!
