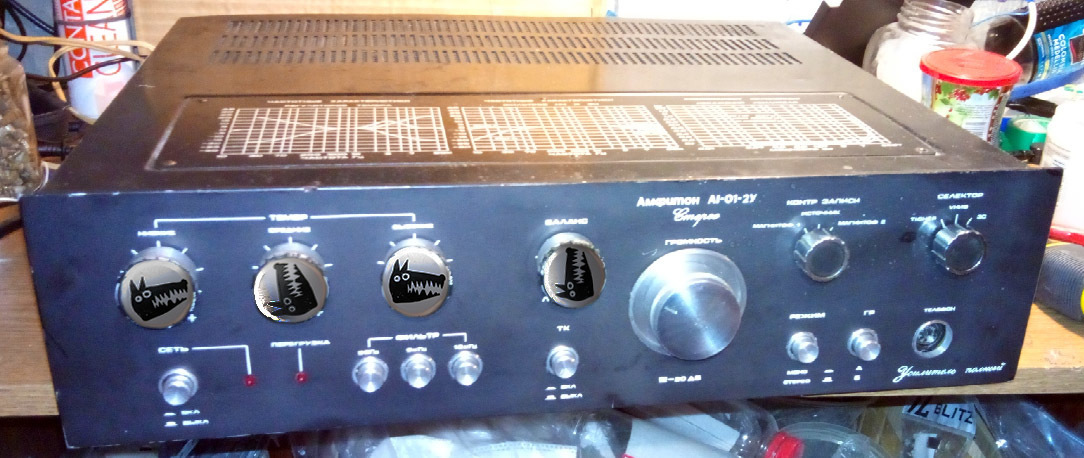

Амфитон А1-01-2У⁠⁠

Я не профессиональный ремонтёр, и даже, наверное не любитель. Но вот случился такой экспириенс с ремонтом сабжа. Трудился он у меня исправно с начала 90-х годов. да подсостарился немного - треск в регуляторах, фон, один канал отваливается иногда. Собрался уже замену ему искать, но подумал - а чо нам ваще - паяльник держать умею, а теории по ходу пьесы нахватаюсь.

Почитал эти ваши интернеты, и пошло-поехало - замена всех электролитов, промывка регуляторов вд-шкой и контакт-клинером, поиск и пропайка всех соплей.

Нашёл мурзилку по ремонту, стал выставлять ноль на выходе и ток покоя. В одном из каналов ток покоя ника не хотел подниматься выше 20мА. Пока методом тыка искал причину, сжёг пару комплектов выходных транзисторов. Причина была найдена - один из предвыходных транзисторов прикидывался живым.

Далее началась борьба с фоном и другими шумами. Особенно много наводок было при подключении сигнала с ПК. При этом с мобильника или ноута было нормально. Уже и на компьютер грешил, но при подключении другого гудело не меньше.

Попытался локализовать проблему методом исключения. Подключил сигнал сразу на оконечники - нормально, не фонит. Подключил напрямую к предварительным, минуя коммутацию входов - фонит, но меньше, чем изначально.

И здесь на помощь пришёл комрад @Ehdmund - порекомендовал проверить БП предварительных усилителей, и для эксперимента отключить блок корректирующих усилителей, которые для работы с виниловыми вертушками заточены. Нашёлся пробитый транзюк на БП, заодно выставил положенную по мурзилке напругу. После отключения питалова с блока корректирующих, фон стал ещё заметно меньше, но всё равно имел место.

Почитал я ещё интернеты, узнал много нового про разводку земли "звездой" и земляные петли. Стал разбираться, что там намудрено по земле. Нашёл пару петель к оконечникам, разорвал, но ничего не изменилось. Вернул как было. Подсоединил "звездой" предварительные и БП ихний, в ту же точку, куда оконечники заземлены. Стало хуже. Вернул взад. Методом тыка выяснил, что шума меньше при подключении земли кратчайшим путём от корпуса к плате.

Фон всё ещё оставался, хотя уже только на громкости больше половины. Пора было подключать магию. Или чертей вызывать. Похоже, что черти вышли на связь и нашептали: - А давно ли ты пользовался этим входом для грампластинок, и всей вот этой коммутацией входов, которых аж 7 штук? Отпилиии... Хм, и правда - никогда не пользовался, и не планирую. А там целая плата с кучей дорожек, потенциальных антенн для наводок.

Ну и отпилил. И аминь - фон остался только на максимальном повороте ручки громкости - когда уже колонки недвусмысленно хрипят о скорой своей кончине.

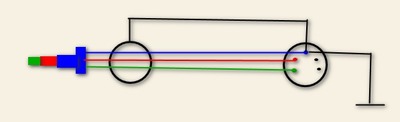

Ну вроде на этом бы и остановиться, но нет =) Последним гвоздём в крышку фона стал хитрожопый сигнальный шнурок, который порекомендовали на форуме вегалаб. Общий провод проходит внутри экрана, соединяется с экраном в штекере возле усилка, а возле компа, на джеке, экран остаётся в воздухе.

Из усовершенствований:

Добавил предохранители по питанию оконечников. Чтобы в случае чего трансформатор не убить и костёр не развести - при вылете выходных транзюков он так греецо, шо страшно стало.

Подстроечные резисторы в оконечниках заменил на многооборотные.

Отполировал ручку громкости и одел новые пивные пробки на ручки тембров =)

Схема, разводка плат:

Инструкция по ремонту: https://disk.yandex.ru/i/MFIYqr5e3pyrYw

Хитрый шнурок:
