Серия «Ленинград-1»

А сегодня мне в руки попал очередной клон ZX Spectrum. Примитивный Ленинград-1.

Кнопки механические, не герконы, внутри выглядит так:

Пациент жив. Из задач - поставить VGA, поменять электролит по линии reset, сделать питание через USB-C. Ну и проверить всю остальную периферию.

Иногда задают вопрос - зачем ставлю современные разъёмы, интерфейсы и тд. Судьба у этих компов была изначально - непрерывно модернизироваться, они все на доработках и пердолинге. Поэтому не вижу ничего страшного, при сохранении основы, добавить чтото современное.

Пишу на Дзене, буду признателен за любую активность на нем.:)

Внутри это чудо выглядело так:

Основные задачи:

1) VGA мод;

2) Питание через USB C;

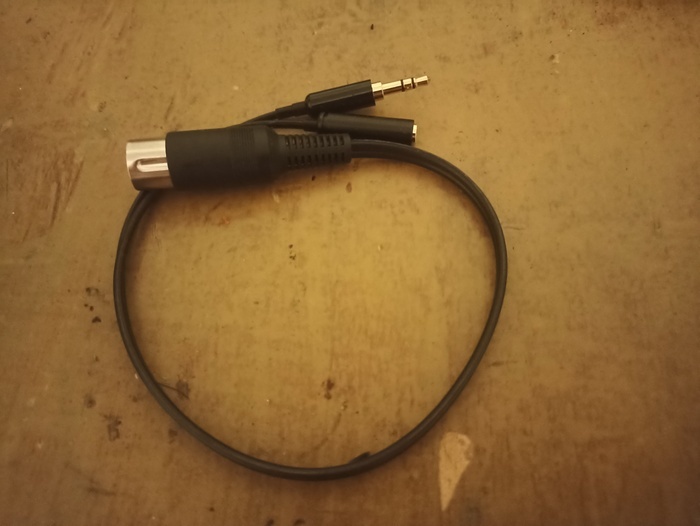

3) новая задняя панель с актуальными разъёмами;

4) убрать всю эту МГТФ лапшу.

Переходник собираем по проверенной схеме, подкидываем проводами к плате.

Иииии у нас ничего не работает:)

И тут я вспомнил, что забыл припаять землю от переходника к Ленинграду.

Картинка появилась, но какая-то синеватая, методом проб и ошибок понимаю, что нет красного.

И тут в дело вступает наука о контактах - сигнал обычно отсутствует по двум причинам: разыв или короткое замыкание. В моем случае оказался разрыв, паяльник помог устранить проблему.

Фото этого этапа нет, но прошу поверить мне на слово:)

Теперь откидываем все соединители и клавиатуру, отмываем всё от канифоли. Канифоль - это древнее зло, не пользуйтесь канифолью.

Ватные диски, зубная щётка и спирт немного решают эту проблему.

Наличие монтажных площадок дает нам простор для доработок. Ставим там наш VGA преобразователь.

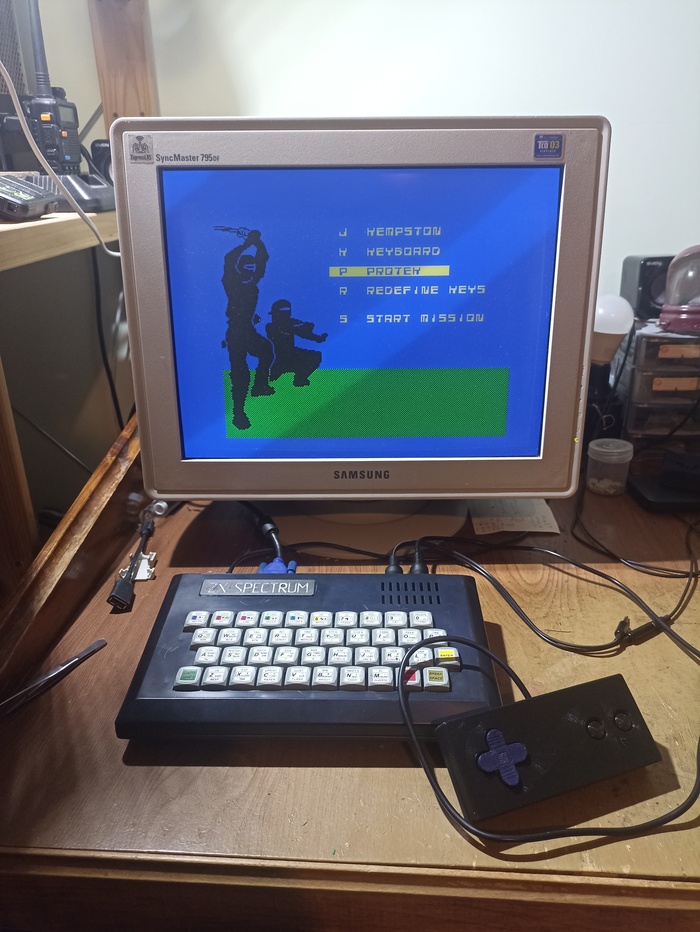

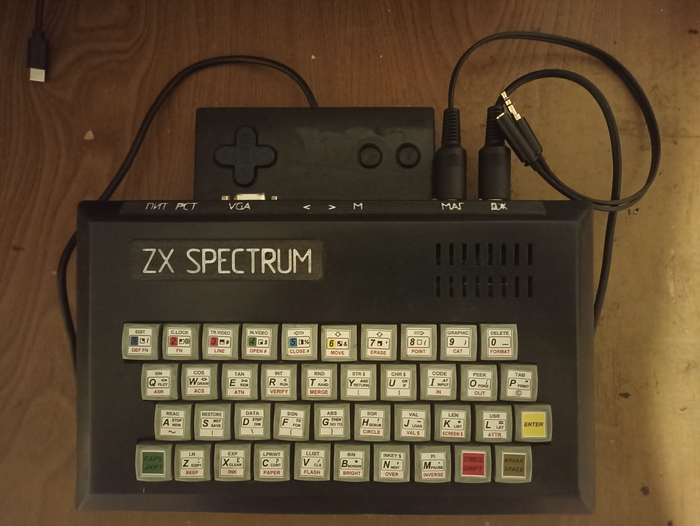

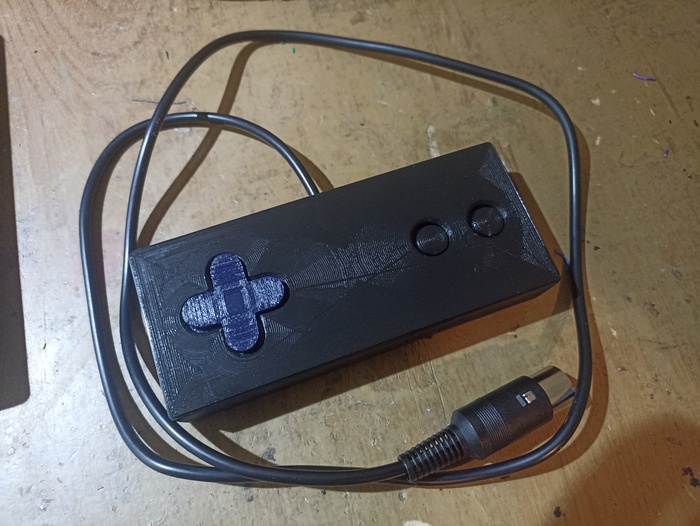

И наконец пробуем первый запуск.

Ну и всем котиков, конечно:)
