Восстановление клона ZX Spectrum. Ленинград-1. Серия первая⁠⁠

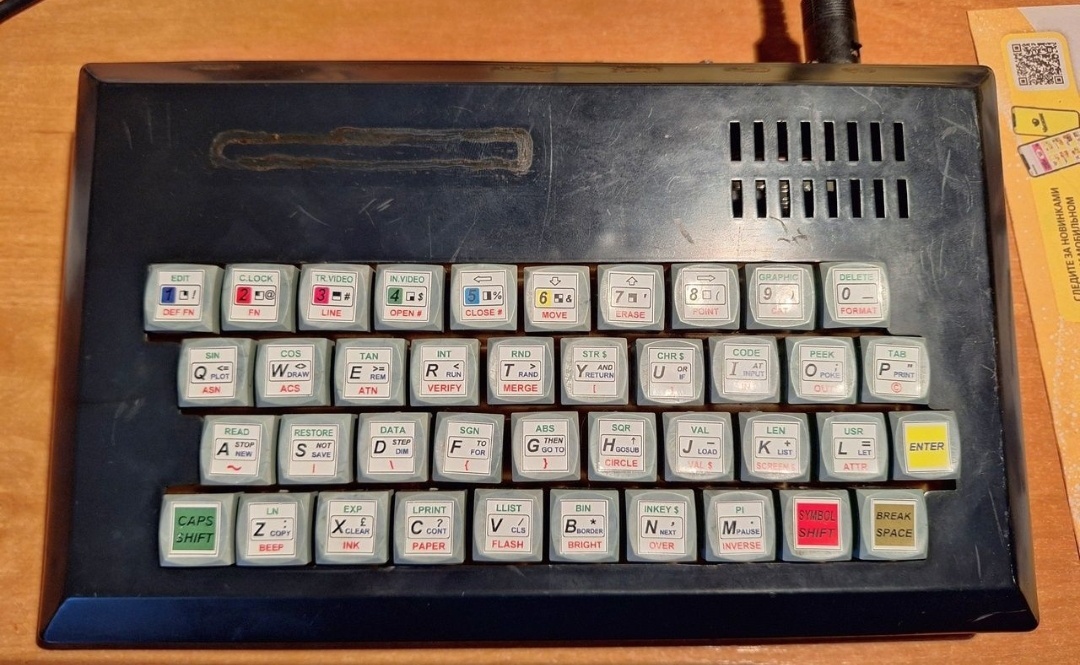

Как писал чуть ранее, мне в руки попал очередной клон, простенький Ленинград-1.

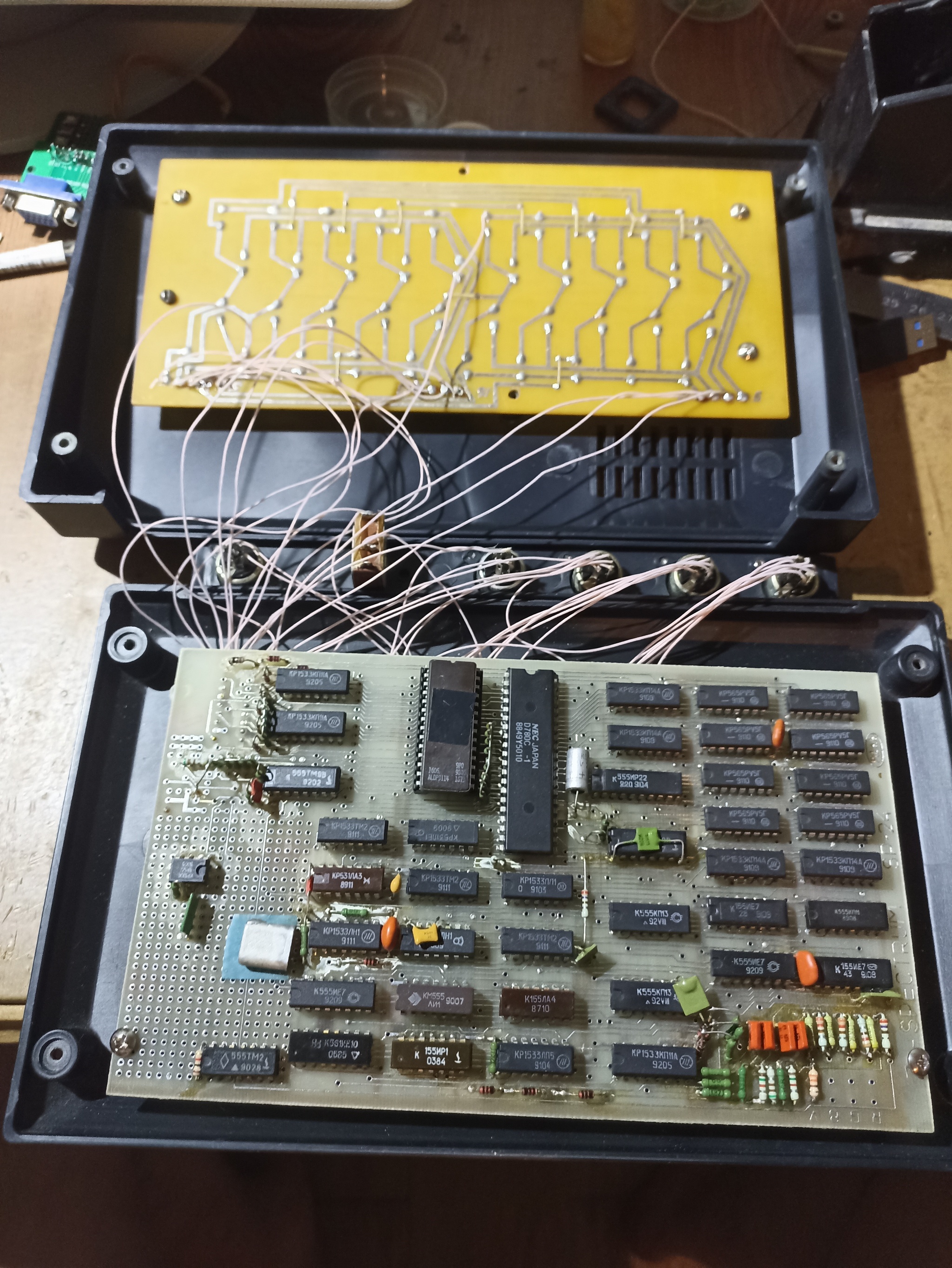

Внутри это чудо выглядело так:

Основные задачи:

1) VGA мод;

2) Питание через USB C;

3) новая задняя панель с актуальными разъёмами;

4) убрать всю эту МГТФ лапшу.

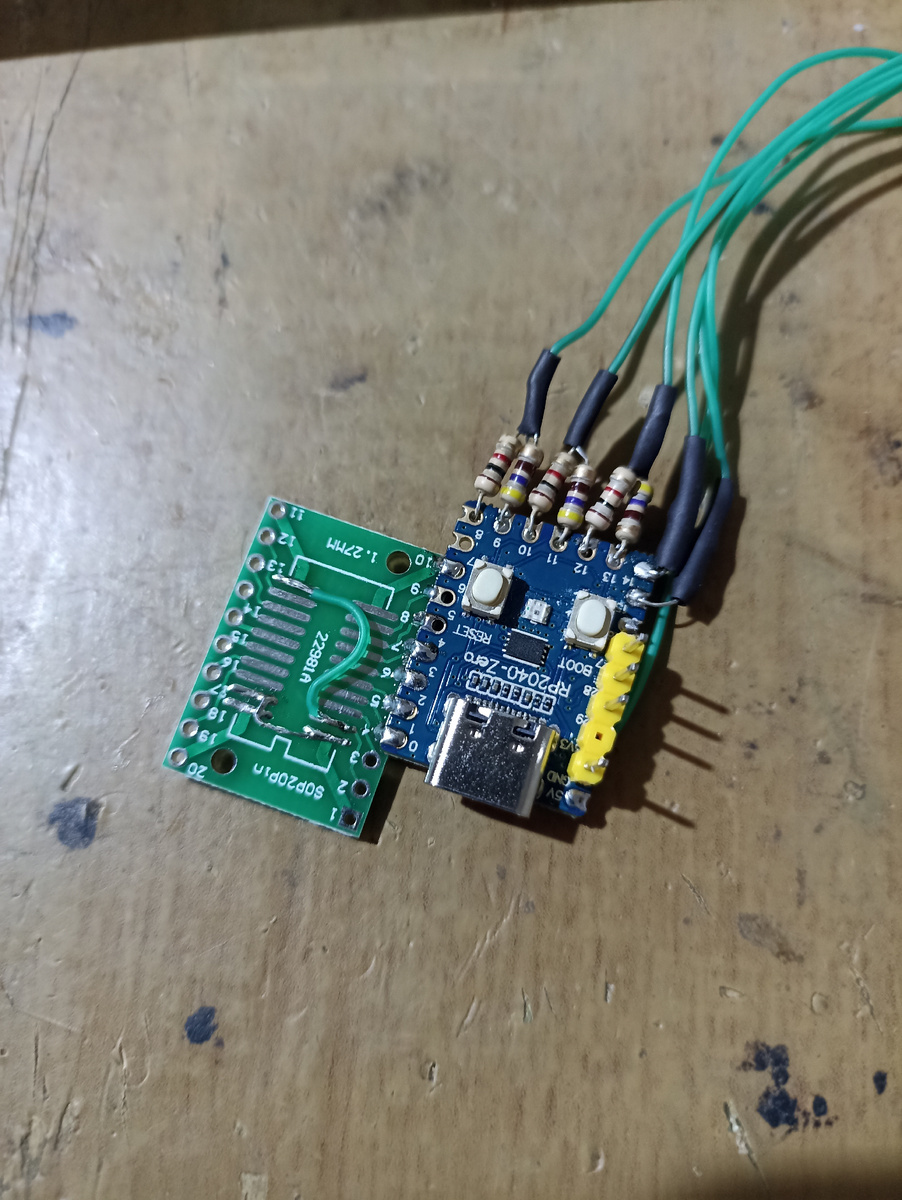

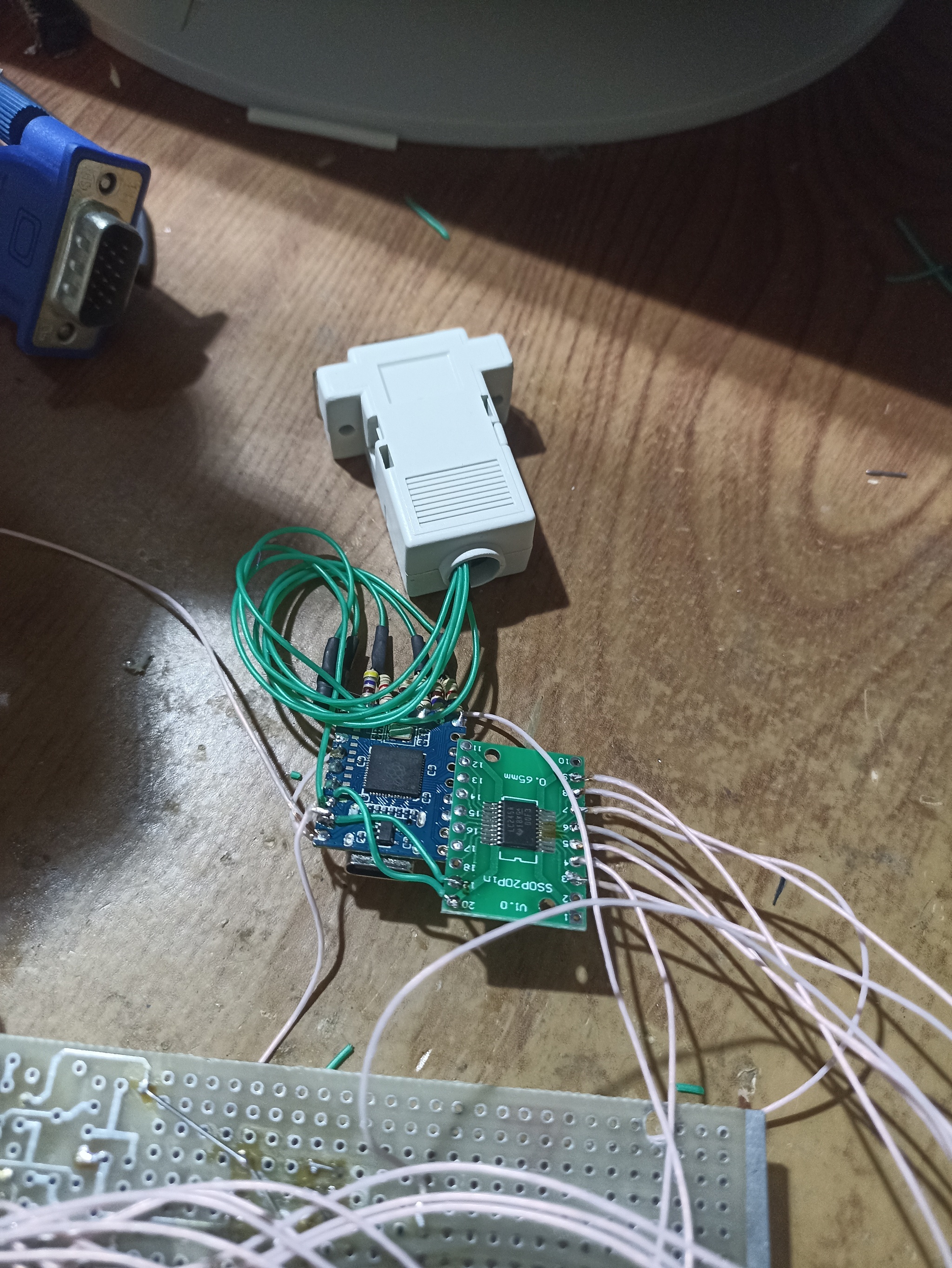

Переходник собираем по проверенной схеме, подкидываем проводами к плате.

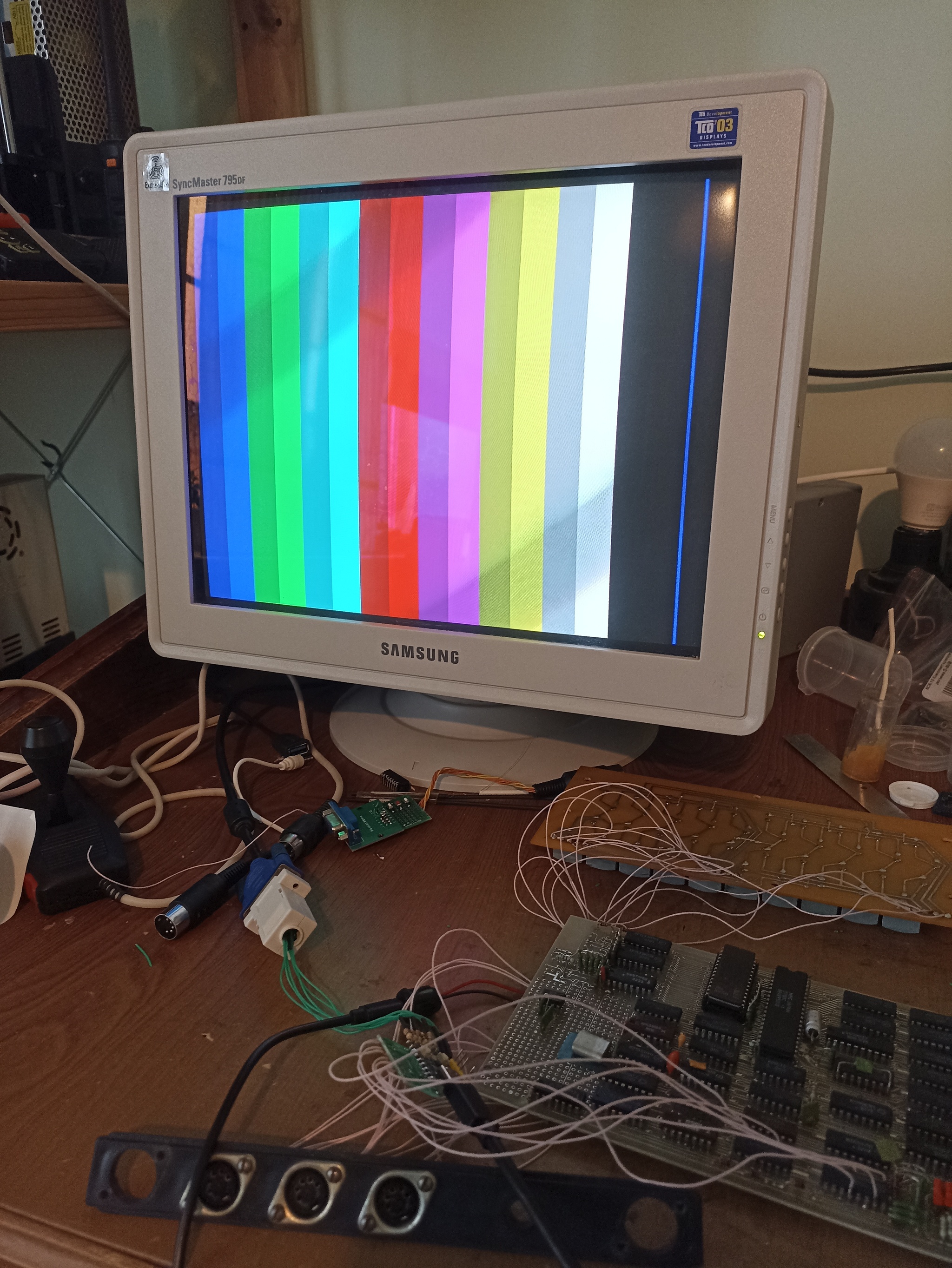

Иииии у нас ничего не работает:)

И тут я вспомнил, что забыл припаять землю от переходника к Ленинграду.

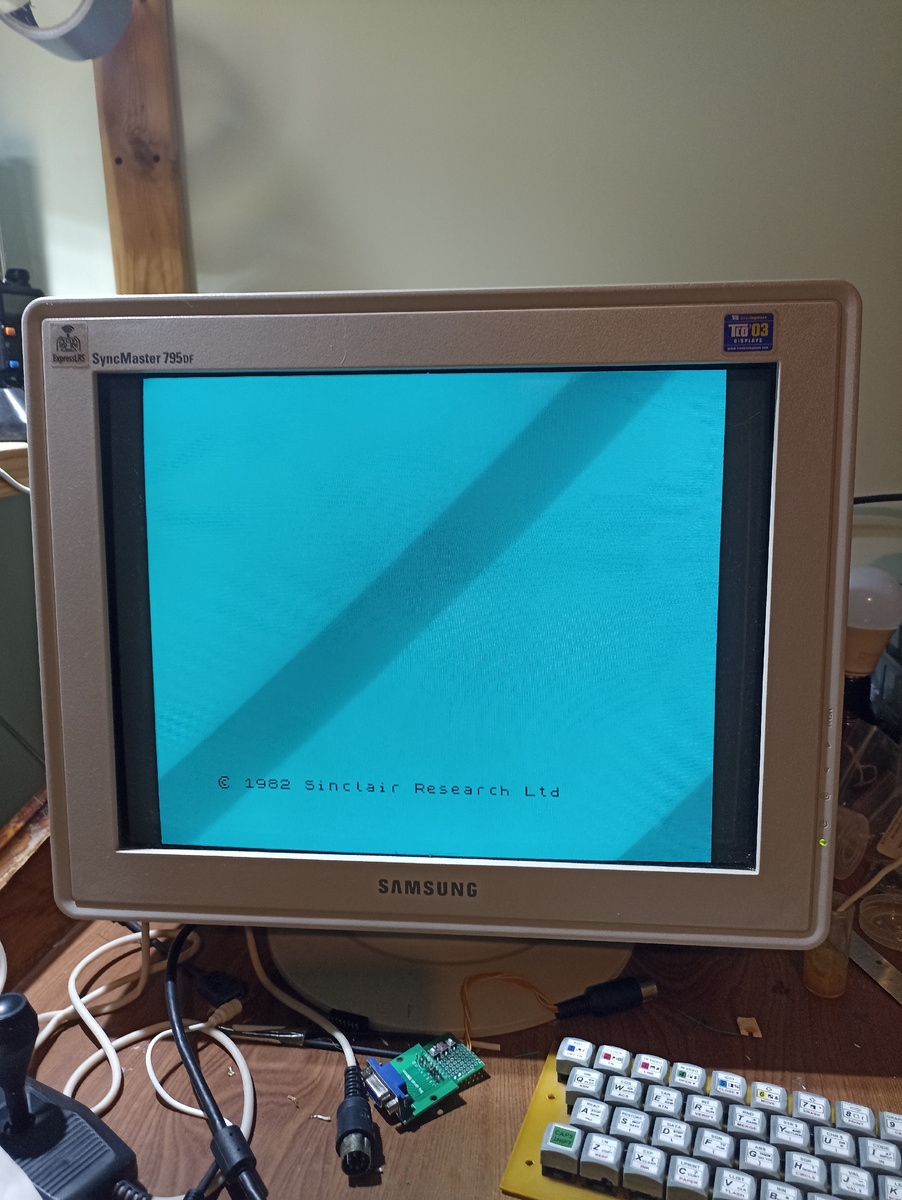

Картинка появилась, но какая-то синеватая, методом проб и ошибок понимаю, что нет красного.

И тут в дело вступает наука о контактах - сигнал обычно отсутствует по двум причинам: разыв или короткое замыкание. В моем случае оказался разрыв, паяльник помог устранить проблему.

Фото этого этапа нет, но прошу поверить мне на слово:)

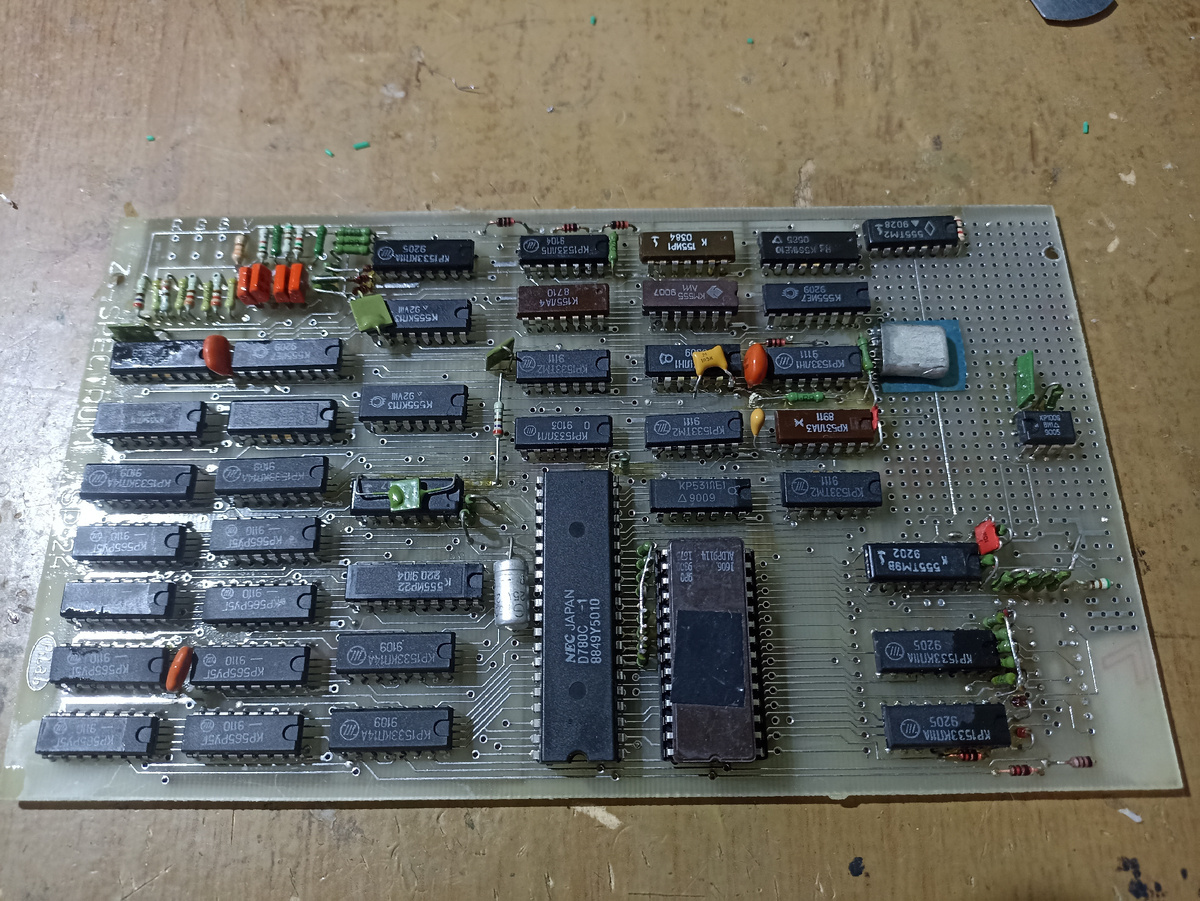

Теперь откидываем все соединители и клавиатуру, отмываем всё от канифоли. Канифоль - это древнее зло, не пользуйтесь канифолью.

Ватные диски, зубная щётка и спирт немного решают эту проблему.

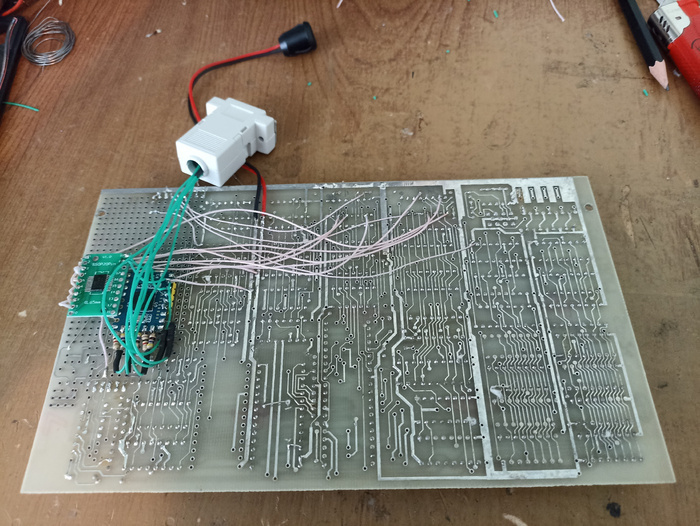

Наличие монтажных площадок дает нам простор для доработок. Ставим там наш VGA преобразователь.

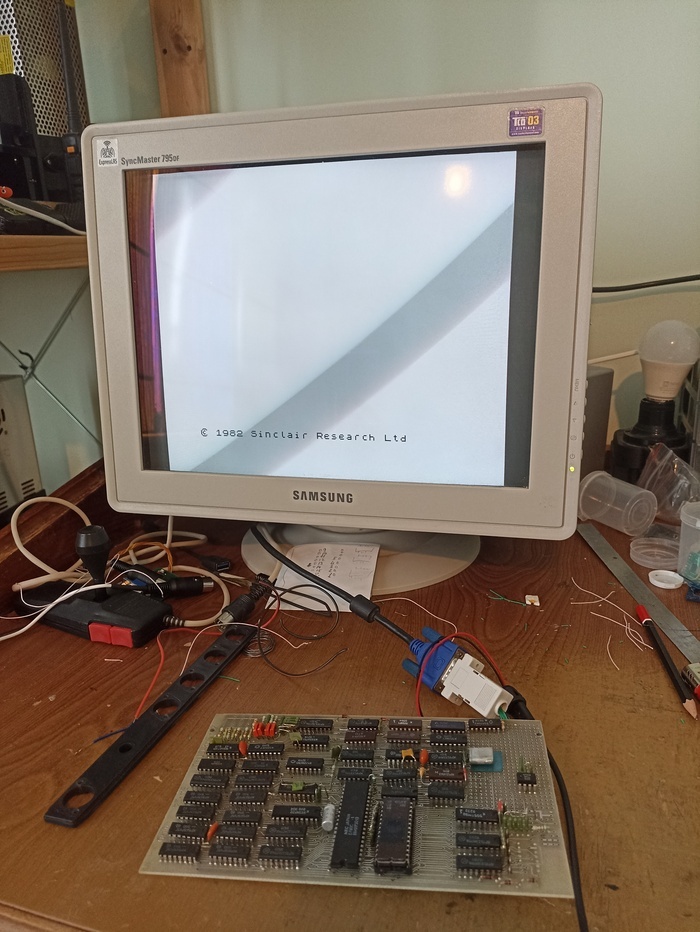

И наконец пробуем первый запуск.

Ну и всем котиков, конечно:)
